Page 61 of 347

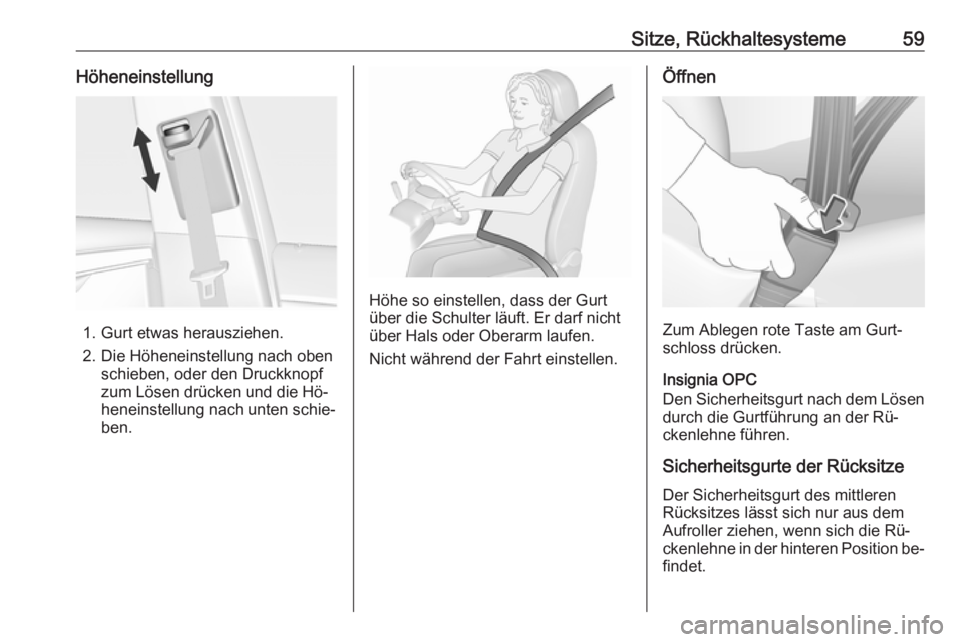

Sitze, Rückhaltesysteme59Höheneinstellung
1. Gurt etwas herausziehen.
2. Die Höheneinstellung nach oben schieben, oder den Druckknopf
zum Lösen drücken und die Hö‐
heneinstellung nach unten schie‐
ben.
Höhe so einstellen, dass der Gurt
über die Schulter läuft. Er darf nicht
über Hals oder Oberarm laufen.
Nicht während der Fahrt einstellen.
Öffnen
Zum Ablegen rote Taste am Gurt‐
schloss drücken.
Insignia OPC
Den Sicherheitsgurt nach dem Lösen
durch die Gurtführung an der Rü‐
ckenlehne führen.
Sicherheitsgurte der Rücksitze
Der Sicherheitsgurt des mittleren
Rücksitzes lässt sich nur aus dem
Aufroller ziehen, wenn sich die Rü‐
ckenlehne in der hinteren Position be‐ findet.
Page 62 of 347

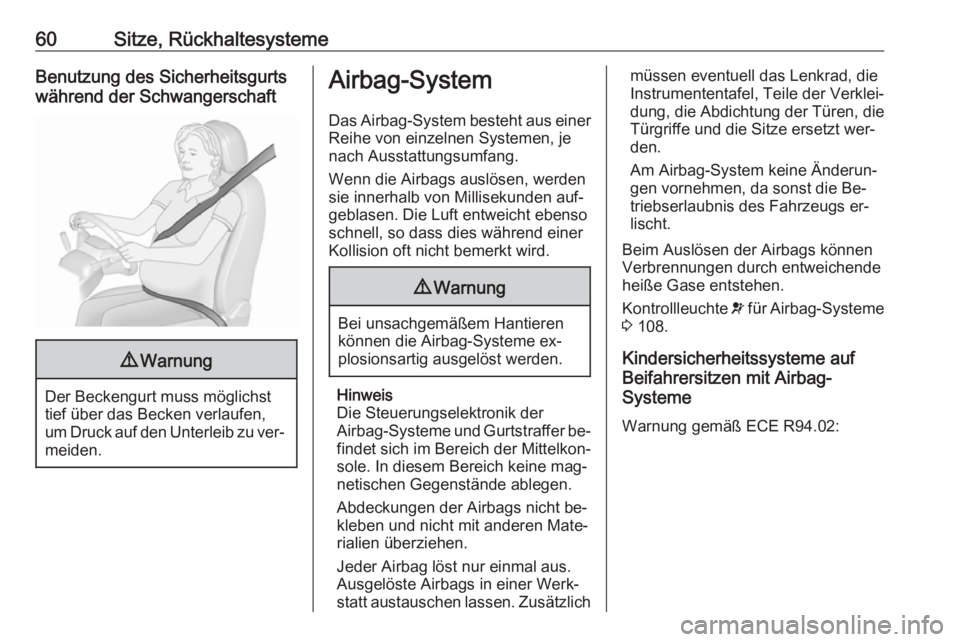

60Sitze, RückhaltesystemeBenutzung des Sicherheitsgurts
während der Schwangerschaft9 Warnung
Der Beckengurt muss möglichst
tief über das Becken verlaufen,
um Druck auf den Unterleib zu ver‐ meiden.
Airbag-System
Das Airbag-System besteht aus einer Reihe von einzelnen Systemen, je
nach Ausstattungsumfang.
Wenn die Airbags auslösen, werden
sie innerhalb von Millisekunden auf‐
geblasen. Die Luft entweicht ebenso
schnell, so dass dies während einer
Kollision oft nicht bemerkt wird.9 Warnung
Bei unsachgemäßem Hantieren
können die Airbag-Systeme ex‐
plosionsartig ausgelöst werden.
Hinweis
Die Steuerungselektronik der
Airbag -Systeme und Gurtstraffer be‐
findet sich im Bereich der Mittelkon‐ sole. In diesem Bereich keine mag‐
netischen Gegenstände ablegen.
Abdeckungen der Airbags nicht be‐
kleben und nicht mit anderen Mate‐
rialien überziehen.
Jeder Airbag löst nur einmal aus.
Ausgelöste Airbags in einer Werk‐ statt austauschen lassen. Zusätzlich
müssen eventuell das Lenkrad, die
Instrumententafel, Teile der Verklei‐
dung, die Abdichtung der Türen, die Türgriffe und die Sitze ersetzt wer‐
den.
Am Airbag-System keine Änderun‐
gen vornehmen, da sonst die Be‐ triebserlaubnis des Fahrzeugs er‐
lischt.
Beim Auslösen der Airbags können
Verbrennungen durch entweichende
heiße Gase entstehen.
Kontrollleuchte v für Airbag-Systeme
3 108.
Kindersicherheitssysteme auf Beifahrersitzen mit Airbag-
Systeme
Warnung gemäß ECE R94.02:
Page 63 of 347

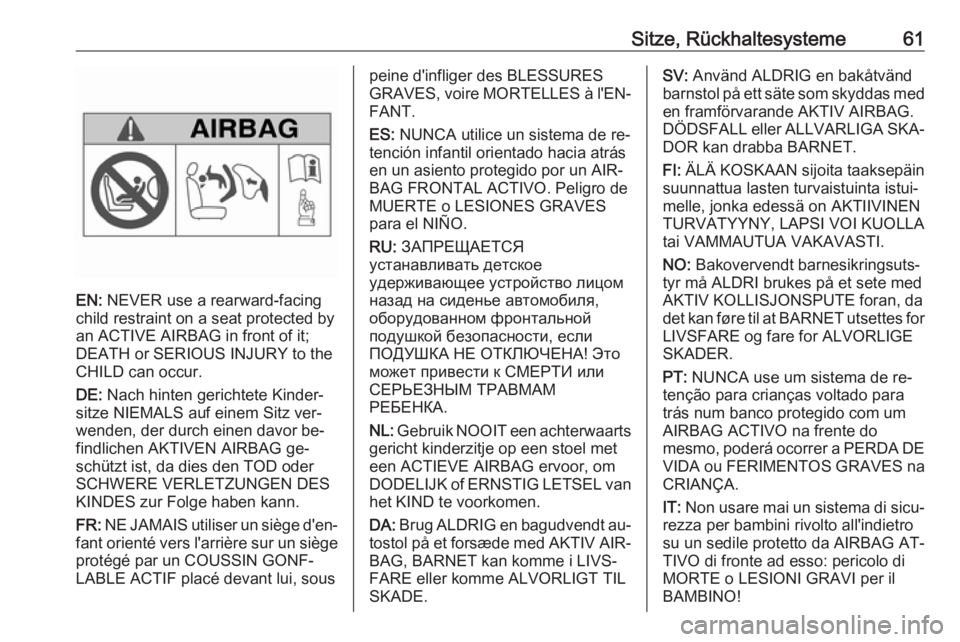

Sitze, Rückhaltesysteme61
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz ver‐ wenden, der durch einen davor be‐
findlichen AKTIVEN AIRBAG ge‐
schützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONF‐
LABLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐ FANT.
ES: NUNCA utilice un sistema de re‐
tención infantil orientado hacia atrás
en un asiento protegido por un AIR‐
BAG FRONTAL ACTIVO. Peligro de
MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt au‐
tostol på et forsæde med AKTIV AIR‐ BAG, BARNET kan komme i LIVS‐
FARE eller komme ALVORLIGT TIL
SKADE.SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA SKA‐ DOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsuts‐
tyr må ALDRI brukes på et sete med AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de re‐
tenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG AT‐
TIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
Page 64 of 347

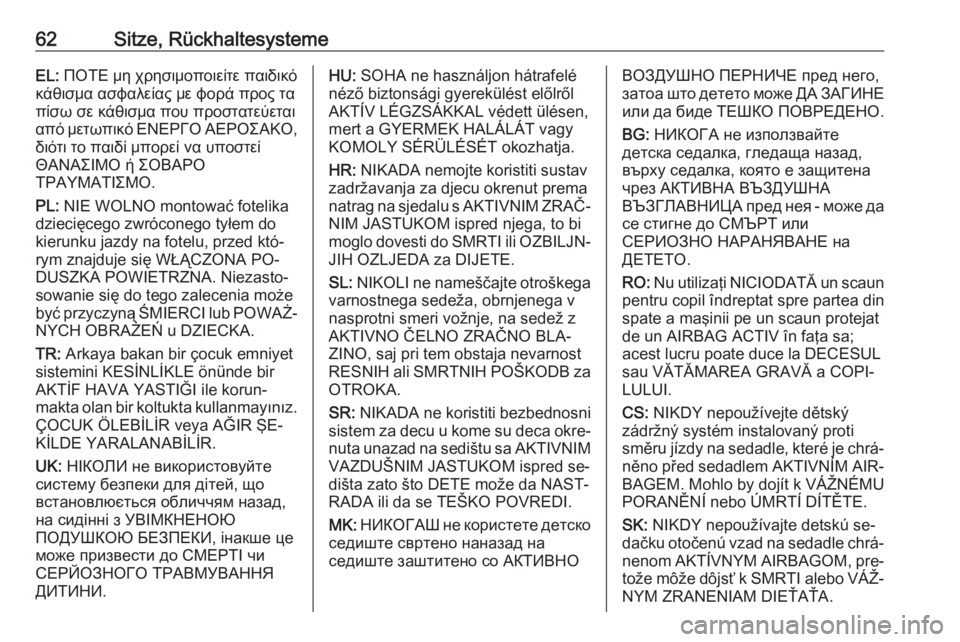

62Sitze, RückhaltesystemeEL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed któ‐
rym znajduje się WŁĄCZONA PO‐
DUSZKA POWIETRZNA. Niezasto‐
sowanie się do tego zalecenia może
być przyczyną ŚMIERCI lub POWAŻ‐
NYCH OBRAŻEŃ u DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız. ÇOCUK ÖLEBİLİR veya AĞIR ŞE‐
KİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐
JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO BLA‐
ZINO, saj pri tem obstaja nevarnost
RESNIH ali SMRTNIH POŠKODB za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred se‐
dišta zato što DETE može da NAST‐
RADA ili da se TEŠKO POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНОВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM AIR‐
BAGEM. Mohlo by dojít k VÁŽNÉMU
PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú se‐
dačku otočenú vzad na sedadle chrá‐
nenom AKTÍVNYM AIRBAGOM, pre‐ tože môže dôjsť k SMRTI alebo VÁŽ‐ NYM ZRANENIAM DIEŤAŤA.
Page 65 of 347

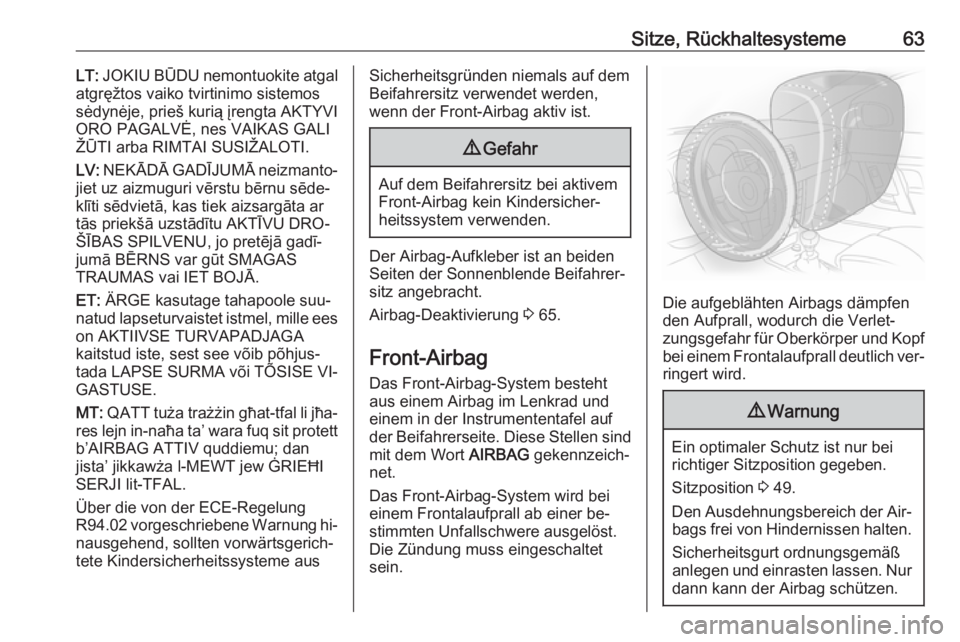

Sitze, Rückhaltesysteme63LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēde‐
klīti sēdvietā, kas tiek aizsargāta ar
tās priekšā uzstādītu AKTĪVU DRO‐
ŠĪBAS SPILVENU, jo pretējā gadī‐
jumā BĒRNS var gūt SMAGAS
TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole suu‐
natud lapseturvaistet istmel, mille ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE VI‐
GASTUSE.
MT: QATT tuża trażżin għat-tfal li jħa‐
res lejn in-naħa ta’ wara fuq sit protett b’AIRBAG ATTIV quddiemu; dan
jista’ jikkawża l-MEWT jew ĠRIEĦI
SERJI lit-TFAL.
Über die von der ECE-Regelung
R94.02 vorgeschriebene Warnung hi‐
nausgehend, sollten vorwärtsgerich‐
tete Kindersicherheitssysteme ausSicherheitsgründen niemals auf dem
Beifahrersitz verwendet werden,
wenn der Front-Airbag aktiv ist.9 Gefahr
Auf dem Beifahrersitz bei aktivem
Front-Airbag kein Kindersicher‐
heitssystem verwenden.
Der Airbag-Aufkleber ist an beiden
Seiten der Sonnenblende Beifahrer‐
sitz angebracht.
Airbag-Deaktivierung 3 65.
Front-Airbag Das Front-Airbag-System bestehtaus einem Airbag im Lenkrad undeinem in der Instrumententafel auf
der Beifahrerseite. Diese Stellen sind
mit dem Wort AIRBAG gekennzeich‐
net.
Das Front-Airbag-System wird bei
einem Frontalaufprall ab einer be‐
stimmten Unfallschwere ausgelöst.
Die Zündung muss eingeschaltet
sein.
Die aufgeblähten Airbags dämpfen
den Aufprall, wodurch die Verlet‐
zungsgefahr für Oberkörper und Kopf bei einem Frontalaufprall deutlich ver‐
ringert wird.
9 Warnung
Ein optimaler Schutz ist nur bei
richtiger Sitzposition gegeben.
Sitzposition 3 49.
Den Ausdehnungsbereich der Air‐ bags frei von Hindernissen halten.
Sicherheitsgurt ordnungsgemäß
anlegen und einrasten lassen. Nur
dann kann der Airbag schützen.
Page 66 of 347

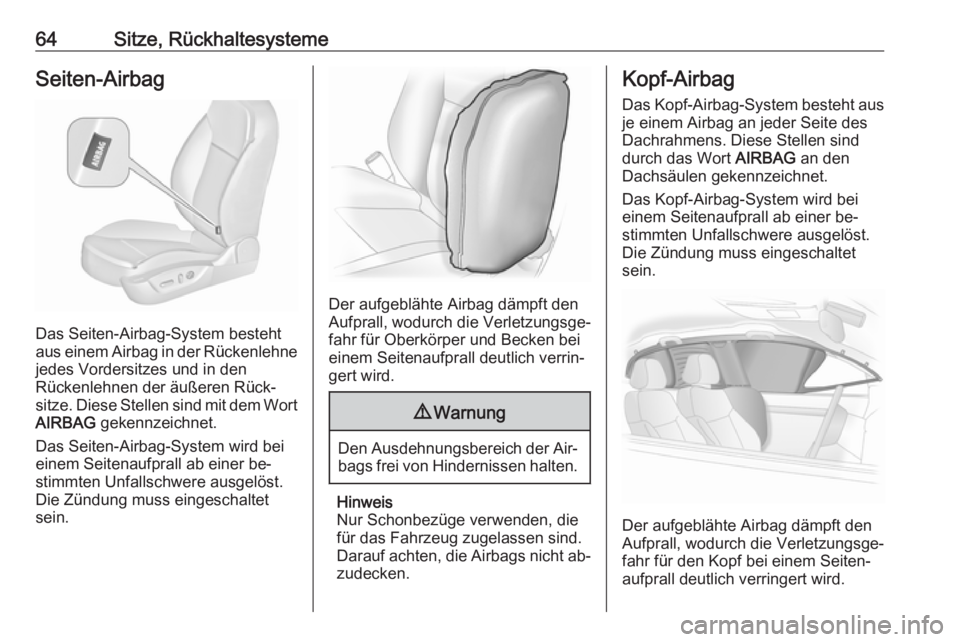

64Sitze, RückhaltesystemeSeiten-Airbag
Das Seiten-Airbag-System besteht
aus einem Airbag in der Rückenlehne jedes Vordersitzes und in den
Rückenlehnen der äußeren Rück‐
sitze. Diese Stellen sind mit dem Wort AIRBAG gekennzeichnet.
Das Seiten-Airbag-System wird bei
einem Seitenaufprall ab einer be‐
stimmten Unfallschwere ausgelöst.
Die Zündung muss eingeschaltet
sein.
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für Oberkörper und Becken bei
einem Seitenaufprall deutlich verrin‐
gert wird.
9 Warnung
Den Ausdehnungsbereich der Air‐
bags frei von Hindernissen halten.
Hinweis
Nur Schonbezüge verwenden, die
für das Fahrzeug zugelassen sind.
Darauf achten, die Airbags nicht ab‐
zudecken.
Kopf-Airbag
Das Kopf-Airbag-System besteht aus
je einem Airbag an jeder Seite des
Dachrahmens. Diese Stellen sind
durch das Wort AIRBAG an den
Dachsäulen gekennzeichnet.
Das Kopf-Airbag-System wird bei
einem Seitenaufprall ab einer be‐
stimmten Unfallschwere ausgelöst.
Die Zündung muss eingeschaltet
sein.
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für den Kopf bei einem Seiten‐
aufprall deutlich verringert wird.
Page 67 of 347

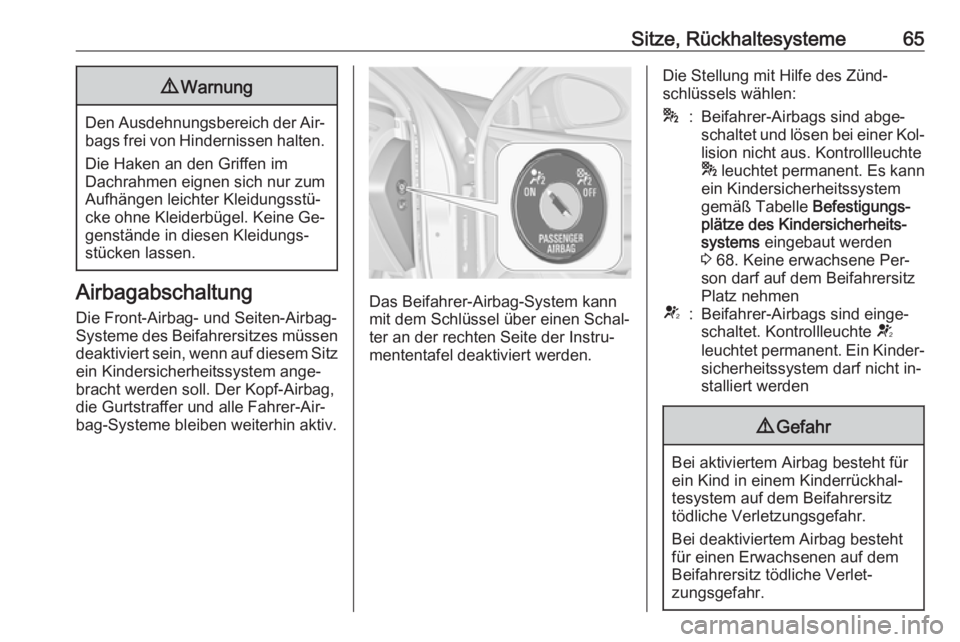

Sitze, Rückhaltesysteme659Warnung
Den Ausdehnungsbereich der Air‐
bags frei von Hindernissen halten.
Die Haken an den Griffen im
Dachrahmen eignen sich nur zum
Aufhängen leichter Kleidungsstü‐
cke ohne Kleiderbügel. Keine Ge‐
genstände in diesen Kleidungs‐
stücken lassen.
Airbagabschaltung
Die Front-Airbag- und Seiten-Airbag-
Systeme des Beifahrersitzes müssen
deaktiviert sein, wenn auf diesem Sitz ein Kindersicherheitssystem ange‐
bracht werden soll. Der Kopf-Airbag,
die Gurtstraffer und alle Fahrer-Air‐
bag-Systeme bleiben weiterhin aktiv.Das Beifahrer-Airbag-System kann
mit dem Schlüssel über einen Schal‐
ter an der rechten Seite der Instru‐
mententafel deaktiviert werden.
Die Stellung mit Hilfe des Zünd‐
schlüssels wählen:*:Beifahrer-Airbags sind abge‐
schaltet und lösen bei einer Kol‐ lision nicht aus. Kontrollleuchte
* leuchtet permanent. Es kann
ein Kindersicherheitssystem
gemäß Tabelle Befestigungs‐
plätze des Kindersicherheits‐
systems eingebaut werden
3 68. Keine erwachsene Per‐
son darf auf dem Beifahrersitz
Platz nehmenV:Beifahrer-Airbags sind einge‐
schaltet. Kontrollleuchte V
leuchtet permanent. Ein Kinder‐ sicherheitssystem darf nicht in‐
stalliert werden9 Gefahr
Bei aktiviertem Airbag besteht für
ein Kind in einem Kinderrückhal‐ tesystem auf dem Beifahrersitz
tödliche Verletzungsgefahr.
Bei deaktiviertem Airbag besteht
für einen Erwachsenen auf dem
Beifahrersitz tödliche Verlet‐
zungsgefahr.
Page 68 of 347
66Sitze, Rückhaltesysteme
Wenn die Kontrollleuchte V auf‐
leuchtet, löst das Beifahrer-Airbag-
System bei einer Kollision aus.
Wenn beide Kontrollleuchten gleich‐ zeitig aufleuchten, liegt eine System‐
störung vor. Der Systemstatus ist
nicht erkennbar, deshalb darf nie‐
mand auf dem Beifahrersitz Platz
nehmen. Umgehend eine Werkstatt
kontaktieren.
Umgehend eine Werkstatt aufsu‐
chen, wenn keine der beiden Kontroll‐ leuchten aufleuchtet.
Status nur bei stehendem Fahrzeug
mit ausgeschalteter Zündung ändern.
Der Zustand bleibt bis zur nächsten
Änderung erhalten.
Kontrollleuchte für Airbag‐
abschaltung 3 108.Kinderrückhaltesys‐
teme
Kindersicherheitssystem
Wir empfehlen das Opel Kindersi‐
cherheitssystem, das speziell auf das
Fahrzeug abgestimmt ist.
Bei Verwendung eines Kindersicher‐
heitssystems die folgenden Nut‐
zungs- und Einbauanweisungen so‐
wie die mit dem Kindersicherheitssys‐ tem mitgelieferten Anweisungen be‐
achten.
Halten Sie immer lokale oder natio‐ nale Vorschriften ein. In manchen
Ländern ist die Benutzung von Kin‐
dersicherheitssystemen auf be‐
stimmten Sitzplätzen verboten.
Page 69 of 347

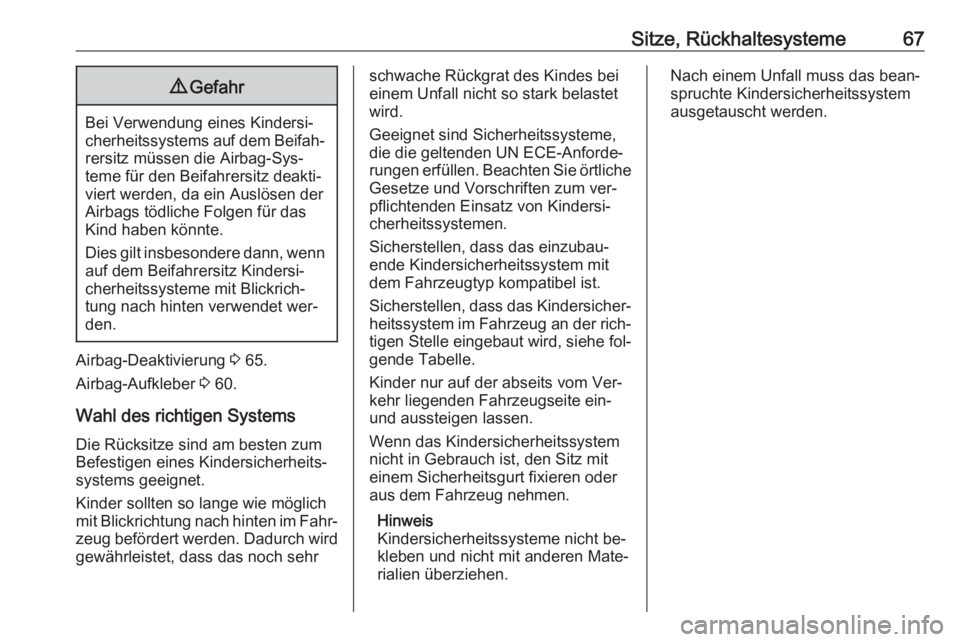

Sitze, Rückhaltesysteme679Gefahr
Bei Verwendung eines Kindersi‐
cherheitssystems auf dem Beifah‐ rersitz müssen die Airbag-Sys‐
teme für den Beifahrersitz deakti‐
viert werden, da ein Auslösen der
Airbags tödliche Folgen für das
Kind haben könnte.
Dies gilt insbesondere dann, wenn auf dem Beifahrersitz Kindersi‐
cherheitssysteme mit Blickrich‐
tung nach hinten verwendet wer‐ den.
Airbag-Deaktivierung 3 65.
Airbag-Aufkleber 3 60.
Wahl des richtigen Systems
Die Rücksitze sind am besten zum Befestigen eines Kindersicherheits‐systems geeignet.
Kinder sollten so lange wie möglich
mit Blickrichtung nach hinten im Fahr‐
zeug befördert werden. Dadurch wird
gewährleistet, dass das noch sehr
schwache Rückgrat des Kindes bei
einem Unfall nicht so stark belastet
wird.
Geeignet sind Sicherheitssysteme,
die die geltenden UN ECE-Anforde‐
rungen erfüllen. Beachten Sie örtliche
Gesetze und Vorschriften zum ver‐
pflichtenden Einsatz von Kindersi‐
cherheitssystemen.
Sicherstellen, dass das einzubau‐
ende Kindersicherheitssystem mit
dem Fahrzeugtyp kompatibel ist.
Sicherstellen, dass das Kindersicher‐
heitssystem im Fahrzeug an der rich‐ tigen Stelle eingebaut wird, siehe fol‐
gende Tabelle.
Kinder nur auf der abseits vom Ver‐
kehr liegenden Fahrzeugseite ein-
und aussteigen lassen.
Wenn das Kindersicherheitssystem
nicht in Gebrauch ist, den Sitz mit
einem Sicherheitsgurt fixieren oder
aus dem Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht be‐
kleben und nicht mit anderen Mate‐
rialien überziehen.Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.
Page 70 of 347
68Sitze, RückhaltesystemeBefestigungsplätze des KindersicherheitssystemsZulässige Möglichkeiten der Befestigung eines Kindersicherheitssystems
Gewichts- bzw. Altersklasse
Auf dem BeifahrersitzAuf den äußeren
RücksitzenAuf dem mittleren
Rücksitzaktivierter Airbagdeaktivierter AirbagGruppe 0: bis zu 10 kg
oder ca. 10 MonateXU 1UUGruppe 0+: bis zu 13 kg
oder ca. 2 JahreXU 1UUGruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreXU 1UUGruppe II: 15 bis 25 kg
oder ca. 3 bis 7 JahreXXUUGruppe III: 22 bis 36 kg
oder ca. 6 bis 12 JahreXXUU1:Wenn das Kindersicherheitssystem mit Hilfe eines Dreipunkt-Sicherheitsgurtes fixiert wird, Höheneinsteller des Sitzes ganz nach oben schieben und sicherstellen, dass der Sicherheitsgurt vom oberen Befestigungspunkt aus nach vorneverläuft. Die Rückenlehne so weit wie erforderlich in die aufrechte Position bringen, um zu gewährleisten, dass der
Sicherheitsgurt an der Gurtschlossseite fest anliegtU:Universaltauglich in Verbindung mit Dreipunkt-SicherheitsgurtX:Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig
