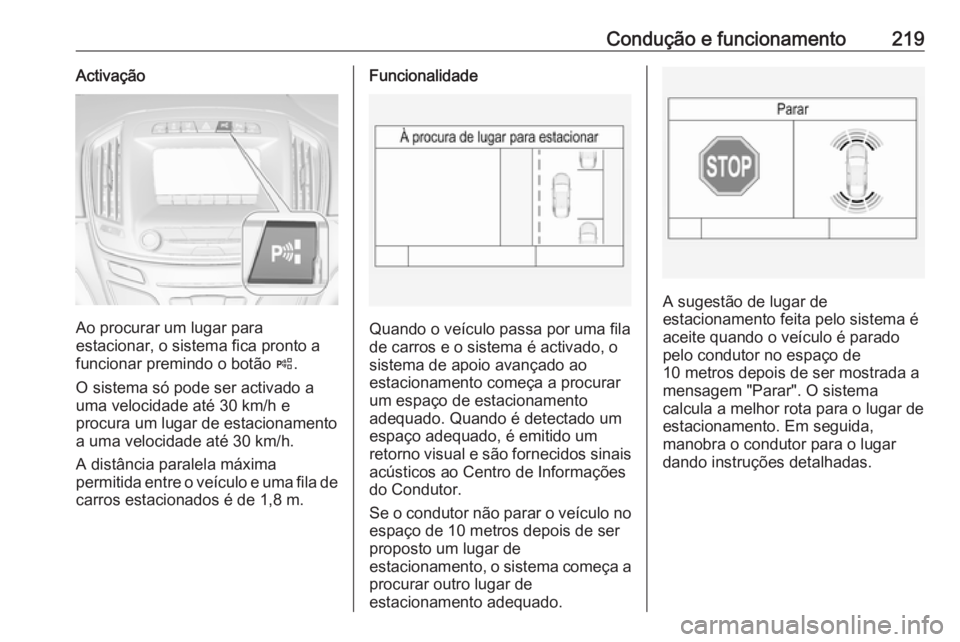

Condução e funcionamento219Activação
Ao procurar um lugar para
estacionar, o sistema fica pronto a funcionar premindo o botão (.
O sistema só pode ser activado a
uma velocidade até 30 km/h e
procura um lugar de estacionamento
a uma velocidade até 30 km/h.
A distância paralela máxima
permitida entre o veículo e uma fila de carros estacionados é de 1,8 m.
Funcionalidade
Quando o veículo passa por uma fila
de carros e o sistema é activado, o sistema de apoio avançado ao
estacionamento começa a procurar um espaço de estacionamento
adequado. Quando é detectado um
espaço adequado, é emitido um
retorno visual e são fornecidos sinais
acústicos ao Centro de Informações
do Condutor.
Se o condutor não parar o veículo no espaço de 10 metros depois de ser
proposto um lugar de
estacionamento, o sistema começa a
procurar outro lugar de
estacionamento adequado.
A sugestão de lugar de
estacionamento feita pelo sistema é
aceite quando o veículo é parado
pelo condutor no espaço de
10 metros depois de ser mostrada a mensagem "Parar". O sistema
calcula a melhor rota para o lugar de
estacionamento. Em seguida,
manobra o condutor para o lugar
dando instruções detalhadas.

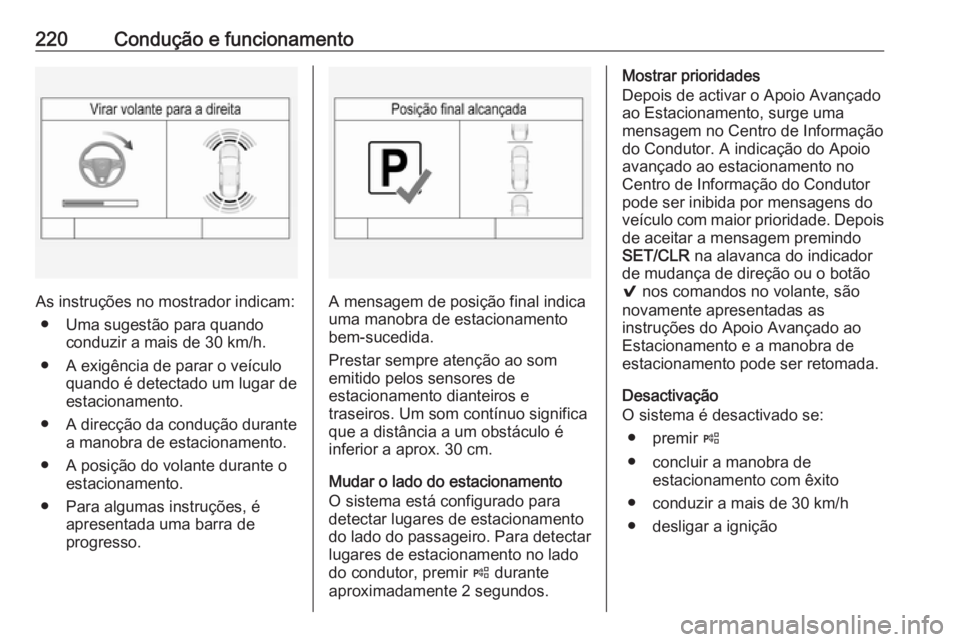

220Condução e funcionamento
As instruções no mostrador indicam:● Uma sugestão para quando conduzir a mais de 30 km/h.
● A exigência de parar o veículo quando é detectado um lugar de
estacionamento.
● A direcção da condução durante a manobra de estacionamento.
● A posição do volante durante o estacionamento.
● Para algumas instruções, é apresentada uma barra de
progresso.A mensagem de posição final indica
uma manobra de estacionamento
bem-sucedida.
Prestar sempre atenção ao som
emitido pelos sensores de
estacionamento dianteiros e
traseiros. Um som contínuo significa
que a distância a um obstáculo é
inferior a aprox. 30 cm.
Mudar o lado do estacionamento
O sistema está configurado para detectar lugares de estacionamento
do lado do passageiro. Para detectar lugares de estacionamento no lado
do condutor, premir ( durante
aproximadamente 2 segundos.
Mostrar prioridades
Depois de activar o Apoio Avançado
ao Estacionamento, surge uma
mensagem no Centro de Informação
do Condutor. A indicação do Apoio
avançado ao estacionamento no
Centro de Informação do Condutor
pode ser inibida por mensagens do
veículo com maior prioridade. Depois
de aceitar a mensagem premindo
SET/CLR na alavanca do indicador
de mudança de direção ou o botão
9 nos comandos no volante, são
novamente apresentadas as
instruções do Apoio Avançado ao
Estacionamento e a manobra de
estacionamento pode ser retomada.
Desactivação
O sistema é desactivado se:
● premir (
● concluir a manobra de estacionamento com êxito
● conduzir a mais de 30 km/h
● desligar a ignição

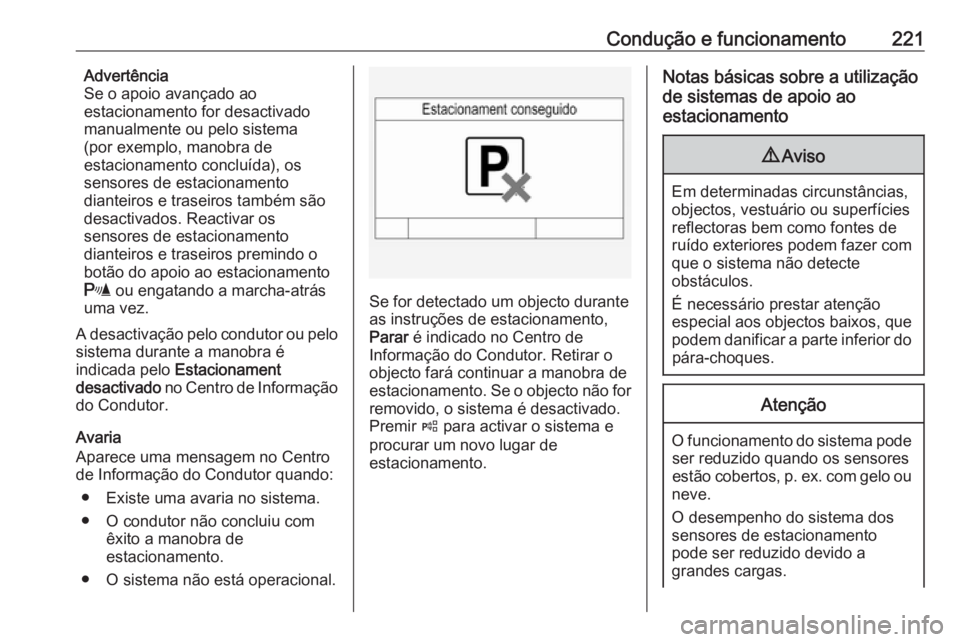

Condução e funcionamento221Advertência
Se o apoio avançado ao
estacionamento for desactivado
manualmente ou pelo sistema
(por exemplo, manobra de
estacionamento concluída), os
sensores de estacionamento
dianteiros e traseiros também são
desactivados. Reactivar os
sensores de estacionamento
dianteiros e traseiros premindo o
botão do apoio ao estacionamento
r ou engatando a marcha-atrás
uma vez.
A desactivação pelo condutor ou pelo
sistema durante a manobra é
indicada pelo Estacionament
desactivado no Centro de Informação
do Condutor.
Avaria
Aparece uma mensagem no Centro
de Informação do Condutor quando:
● Existe uma avaria no sistema.
● O condutor não concluiu com êxito a manobra de
estacionamento.
● O sistema não está operacional.
Se for detectado um objecto durante
as instruções de estacionamento,
Parar é indicado no Centro de
Informação do Condutor. Retirar o
objecto fará continuar a manobra de
estacionamento. Se o objecto não for
removido, o sistema é desactivado.
Premir ( para activar o sistema e
procurar um novo lugar de
estacionamento.
Notas básicas sobre a utilização
de sistemas de apoio ao
estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.
Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.

222Condução e funcionamentoAplicam-se condições especiais
no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
O sistema de sensores de
estacionamento pode ser activado e
desactivado alterando as definições
no Mostrador de informação.
Personalização do veículo 3 130.
Advertência
Os sensores de estacionamento
detectam automaticamente o
equipamento de reboque montado
de fábrica. É desactivado quando a
peça de acoplamento é ligada.
É possível que o sensor detecte um
objecto não existente (interferência
de eco) provocado por
interferências exteriores acústicas
ou mecânicas.
O sistema do apoio avançado ao
estacionaemtno pode não
responder a mudanças no espaço
de estacionamento depois de se
iniciar uma manobra de
estacionamento paralela.
Advertência
Depois de produzido, o sistema
deve ser calibrado. No sentido de
uma melhor orientação para
estacionamento, é necessária uma
distância de condução de pelo
menos 35 km, incluindo algumas
curvas.Aviso de ângulo morto
O sistema de aviso de ângulo morto
detecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada. O sistema alerta visualmente em
cada espelho retrovisor exterior, se
detectar objectos que possam não
estar visíveis nos espelhos
retrovisores interior e exteriores.
Os sensores do sistema estão
localizados no pára-choques, do lado
direito e esquerdo do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta:
● veículos fora das zonas de ângulo morto que possam
estar a aproximar-se
rapidamente
● peões, ciclistas ou animais

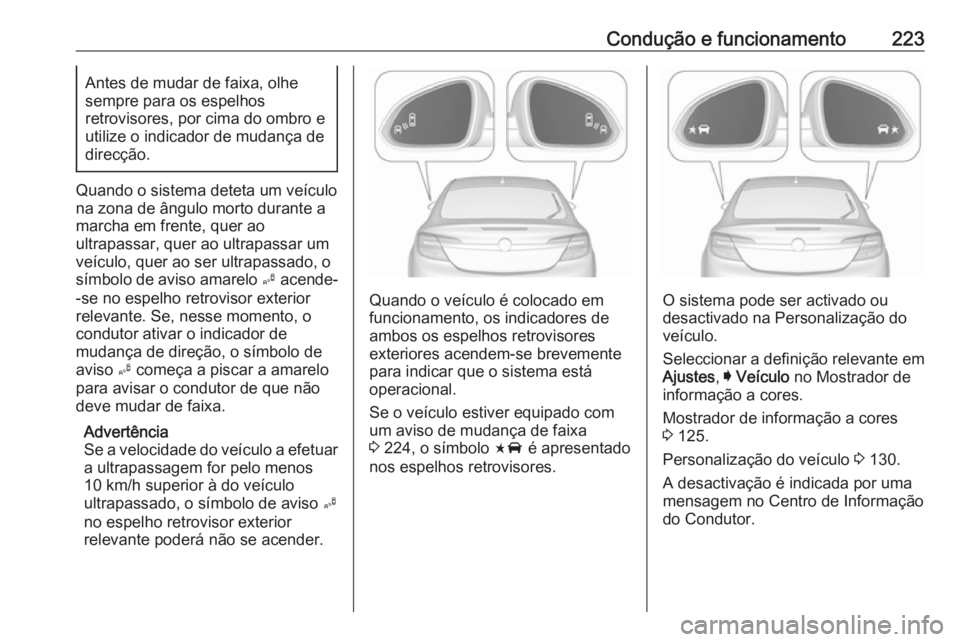

Condução e funcionamento223Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema deteta um veículo na zona de ângulo morto durante a
marcha em frente, quer ao
ultrapassar, quer ao ultrapassar um
veículo, quer ao ser ultrapassado, o
símbolo de aviso amarelo B acende-
-se no espelho retrovisor exterior
relevante. Se, nesse momento, o
condutor ativar o indicador de
mudança de direção, o símbolo de
aviso B começa a piscar a amarelo
para avisar o condutor de que não
deve mudar de faixa.
Advertência
Se a velocidade do veículo a efetuar a ultrapassagem for pelo menos
10 km/h superior à do veículo
ultrapassado, o símbolo de aviso B
no espelho retrovisor exterior relevante poderá não se acender.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se brevemente
para indicar que o sistema está
operacional.
Se o veículo estiver equipado com um aviso de mudança de faixa
3 224, o símbolo F é apresentado
nos espelhos retrovisores.O sistema pode ser activado ou
desactivado na Personalização do
veículo.
Seleccionar a definição relevante em
Ajustes , I Veículo no Mostrador de
informação a cores.
Mostrador de informação a cores
3 125.
Personalização do veículo 3 130.
A desactivação é indicada por uma
mensagem no Centro de Informação
do Condutor.

224Condução e funcionamentoZonas de detecção
O sensor do sistema cobre uma zona
de aproximadamente 3,5 metros de
cada lado do veículo. Esta zona
começa em cada espelho retrovisor
exterior e estende-se para trás
aproximadamente 3 metros. A altura
da zona situa-se entre aprox.
0,5 metros e 2 metros a partir do
chão.
O sistema é desactivado se o veículo
estiver a rebocar um atrelado.
O aviso de ângulo morto foi
concebido para ignorar objectos fixos como rails de protecção, postes,
lancis, paredes e vigas. Os veículos estacionados e os veículos em
sentido contrário não são detectados.
Avaria
Podem ocorrer avisos perdidos
ocasionais em circunstâncias
normais.
O aviso de ângulo morto não funciona quando os cantos esquerdo ou direito
do pára-choques estão cobertos delama, sujidade, neve, gelo, neve
derretida ou com chuva intensa.
Instruções de limpeza 3 297.
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor. Recorrer a uma oficina.
Aviso de mudança de faixa Além do aviso de zona sem
visibilidade lateral 3 222, o aviso de
mudança de faixa reconhece
veículos em aproximação rápida pela retaguarda em faixas paralelas junto
ao veículo.
Se o veículo estiver equipado com
um aviso de mudança de faixa, o
aviso de zona sem visibilidade lateral está sempre incluído.
O sistema emite um aviso visual em
cada espelho retrovisor exterior
quando detecta veículos em
aproximação rápida pela retaguarda.
Os sensores de distância do radar
estão situados no pára-choques traseiro.9 Aviso
O aviso de mudança de faixa não
substitui a visão do condutor.
Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema detecta um veículo
em aproximação pela retaguarda a
uma velocidade consideravelmente
superior, o símbolo de aviso âmbar
F acende-se no espelho retrovisor
exterior relevante. Se o condutor
activar em seguida o indicador de mudança de direcção, o símbolo de
aviso F começa a piscar a âmbar
para avisar o condutor de que não
deve mudar de faixa.

Condução e funcionamento225
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se brevemente
para indicar que o sistema está
operacional.
Zonas de detecção
Os sensores do sistema cobrem uma
zona de aproximadamente
3,5 metros paralela a ambos os lados do veículo, uma zona de
aproximadamente 3 metros para trás
no aviso de zona sem visibilidade
lateral (A) e uma zona de
aproximadamente 70 metros para
trás no aviso de mudança de faixa
(B) em faixas paralelas. As zonas
começam em cada espelho retrovisor exterior. A altura da zona situa-se
aprox. entre 0,5 metros e 2 metros a
partir do chão.
Desactivação
A activação ou desactivação do aviso de mudança de faixa pode ser
definida no menu Personalização do
veículo no Mostrador de informação
a cores.
Seleccionar a definição relevante em Ajustes , I Veículo no Mostrador de
informação a cores.
Mostrador de informação a cores
3 125.
Personalização do veículo 3 130.
O sistema é desactivado se o veículo
estiver a rebocar um atrelado.
A desactivação é indicada por uma
mensagem no Centro de Informação
do Condutor.
Advertência
Depois de produzido, o sistema
deve ser calibrado. Para obter o
desempenho ideal, conduzir logo
que possível numa estrada nacional
em linha recta com objectos na
berma, por exemplo grades de protecção e barreiras, durante uma
certa distância.

226Condução e funcionamentoAvaria
Podem ocorrer alertas perdidos
ocasionais em circunstâncias
normais ou em curvas apertadas. O
sistema consegue avisar
temporariamente em relação a
objetos no ângulo morto com
condições atmosféricas específicas
(chuva, granizo, etc.). Conduzir numa estrada molhada ou nas transições
de uma zona seca para uma zona
molhada pode fazer com que o
sistema se acenda, uma vez que os
salpicos de água podem ser
interpretados como um objeto. Caso
contrário, o sistema poderá acender-
-se devido a grades de protecção,
sinais, árvores, arbustos ou outros
objectos imóveis. Este é o
funcionamento normal e o sistema
não necessita de assistência.
O aviso de mudança de faixa poderá
não funcionar quando os cantos
esquerdo ou direito do pára-choques
traseiro estão cobertos de lama,
sujidade, neve, gelo ou neve
derretida. Instruções de limpeza
3 297.Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor.
Recorrer a uma oficina.
Câmara traseira
A câmara traseira ajuda o condutor
nas manobras de marcha-atrás ao
apresentar uma vista da área atrás do veículo.
A vista da câmara é apresentada no
Mostrador de informação a cores.9 Aviso
A câmara traseira não substitui a
visão do condutor. Refira-se que
os objectos que estão fora do
campo de visão da câmara e do alcance dos sensores do Apoio
Avançado ao Estacionamento,
por exemplo, sob o pára-choques
ou por baixo do veículo, não são
apresentados.
Não fazer marcha-atrás com o
veículo olhando apenas para o
Mostrador de informação e
verificar a área à volta do veículo
antes de realizar manobras de
marcha-atrás.
Activação
A câmara traseira é automaticamente activada quando a marcha-atrás é
engatada.
Funcionalidade
A câmara está montada entre as
luzes da chapa de matrícula e tem um
ângulo de visão de 130°.

Condução e funcionamento227
Devido à posição elevada da câmara,o pára-choques traseiro pode servisto no mostrador como guia para a
posição.
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Linhas de orientação
As linhas de orientação dinâmicas
são linhas horizontais a intervalos de 1 metro projectadas na imagem para
definir a distância em relação aos
objectos mostrados.A faixa da trajectória do veículo é
visualizada conforme o ângulo de
viragem.
A função pode ser desactivada no
menu Personalização do veículo no
Mostrador de informação a cores.
Seleccionar a definição relevante em Ajustes , I Veículo no Mostrador de
informação a cores.
Mostrador de informação a cores
3 125.
Personalização do veículo 3 130.
Símbolos de aviso
Os símbolos de aviso são indicados
como triângulos 9 na imagem,
apresentando os obstáculos
detectados pelos sensores traseiros
do Apoio Avançado ao
Estacionamento.
Além disso, 9 surge na linha superior
do Mostrador de informação com o
aviso para verificar o espaço
circundante do veículo.
Desactivação
A câmara é desactivada quando uma
velocidade do veículo para a frente é excedida ou se a marcha-atrás não
for engatada durante aprox.
10 segundos.
A activação ou desactivação da
câmara da vista traseira pode ser
definida no menu Personalização do
veículo no Mostrador de informação
a cores.
Seleccionar a definição relevante em Ajustes , I Veículo no Mostrador de
informação a cores.
Mostrador de informação a cores
3 125.

228Condução e funcionamentoPersonalização do veículo 3 130.
Avaria
As mensagens de avaria são
apresentadas com um 9 na linha
superior do Mostrador de informação.
A câmara traseira poderá não
funcionar correctamente quando:
● O ambiente circundante estiver escuro.
● O sol ou feixe dos faróis incidirem
directamente na objectiva da
câmara.
● Gelo, neve, lama ou qualquer outra coisa tapar a lente da
câmara. Limpar a objectiva, lavar
com água e secá-la com um pano macio.
● A porta da bagageira não estiver
fechada correctamente.
● O veículo está a rebocar um atrelado.
● O veículo tiver sofrido uma colisão traseira.
● Houver alterações extremas da temperatura.Aviso de passagem de
trânsito à retaguarda
Além da câmara da vista traseira
3 226, o aviso de passagem de
trânsito à retaguarda alerta para a
passagem de trânsito à esquerda ou
à direita ao conduzir em marcha-
-atrás. Quando a passagem de
trânsito é reconhecida e a câmara da vista traseira está activada, surge um
triângulo de aviso com uma seta de
direcção K no Mostrador de
informação a cores, mostrando a
direcção do trânsito. Além disso, o
altifalante do lado respectivo emite
três avisos sonoros.Os sensores de distância do radar
estão situados lateralmente no pára- -choques traseiro.9 Aviso
O aviso de passagem de trânsito
à retaguarda não substitui a visão do condutor. Refira-se que os
objectos fora do alcance dos
sensores, por exemplo por baixo
do pára-choques ou do veículo,
não são apresentados.
Os peões, as crianças ou animais
não são detectados.
Não faça marcha-atrás com o
veículo, olhando apenas para o
mostrador de informação,
verifique o espaço atrás e em volta do veículo antes de realizar
manobras de marcha-atrás.
Activação
O aviso de passagem de trânsito à
retaguarda é activado
automaticamente em conjunto com a câmara da da vista traseira quando amarcha-atrás está engatada.
