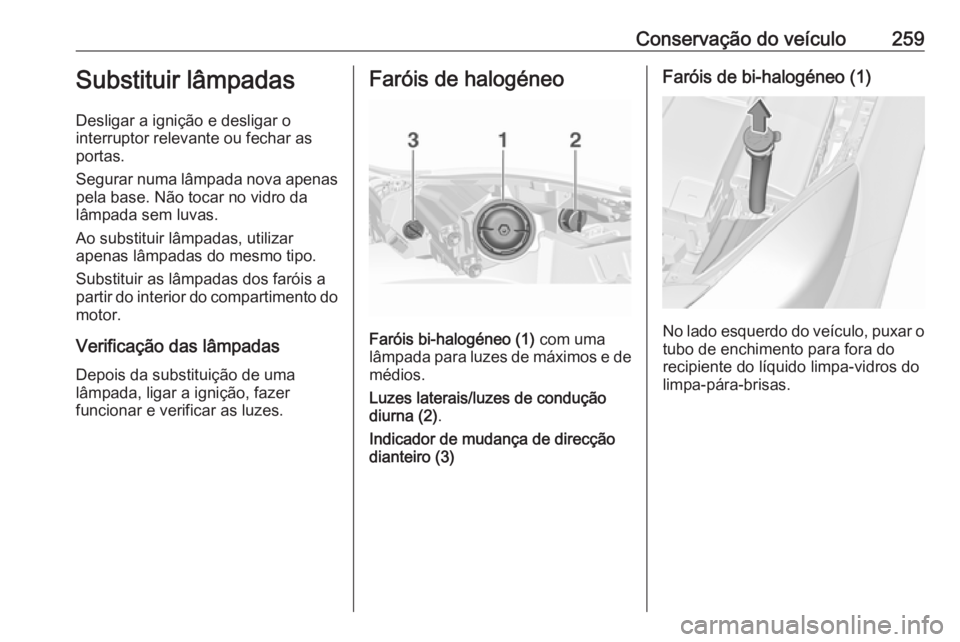

Conservação do veículo259Substituir lâmpadas
Desligar a ignição e desligar o
interruptor relevante ou fechar as portas.
Segurar numa lâmpada nova apenas pela base. Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Substituir as lâmpadas dos faróis a
partir do interior do compartimento do motor.
Verificação das lâmpadas Depois da substituição de uma
lâmpada, ligar a ignição, fazer
funcionar e verificar as luzes.Faróis de halogéneo
Faróis bi-halogéneo (1) com uma
lâmpada para luzes de máximos e de
médios.
Luzes laterais/luzes de condução
diurna (2) .
Indicador de mudança de direcção
dianteiro (3)
Faróis de bi-halogéneo (1)
No lado esquerdo do veículo, puxar o
tubo de enchimento para fora do
recipiente do líquido limpa-vidros do
limpa-pára-brisas.

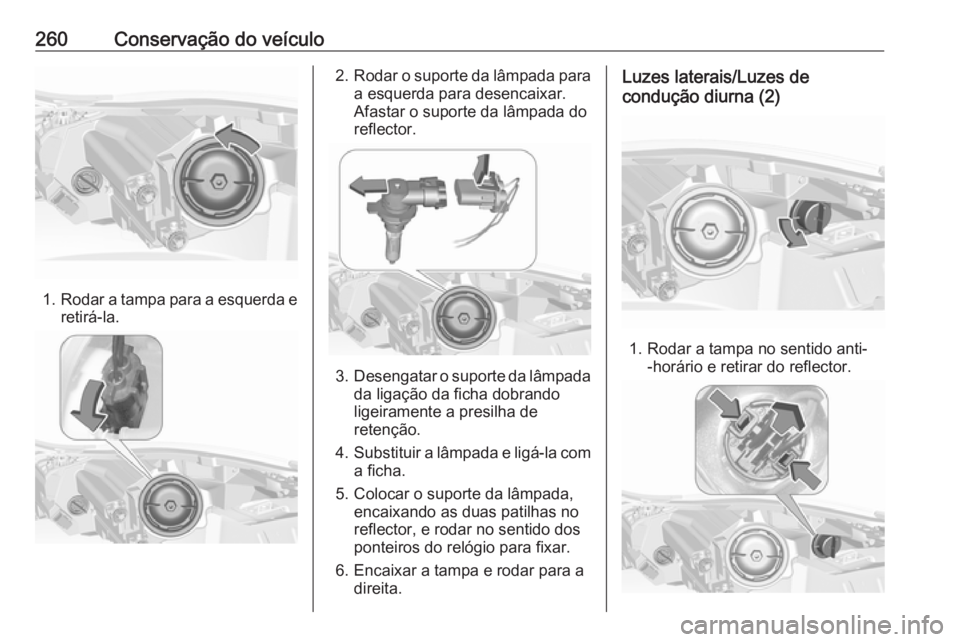

260Conservação do veículo
1.Rodar a tampa para a esquerda e
retirá-la.
2. Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Afastar o suporte da lâmpada do reflector.
3. Desengatar o suporte da lâmpada
da ligação da ficha dobrando
ligeiramente a presilha de
retenção.
4. Substituir a lâmpada e ligá-la com
a ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.
Luzes laterais/Luzes de
condução diurna (2)
1. Rodar a tampa no sentido anti- -horário e retirar do reflector.

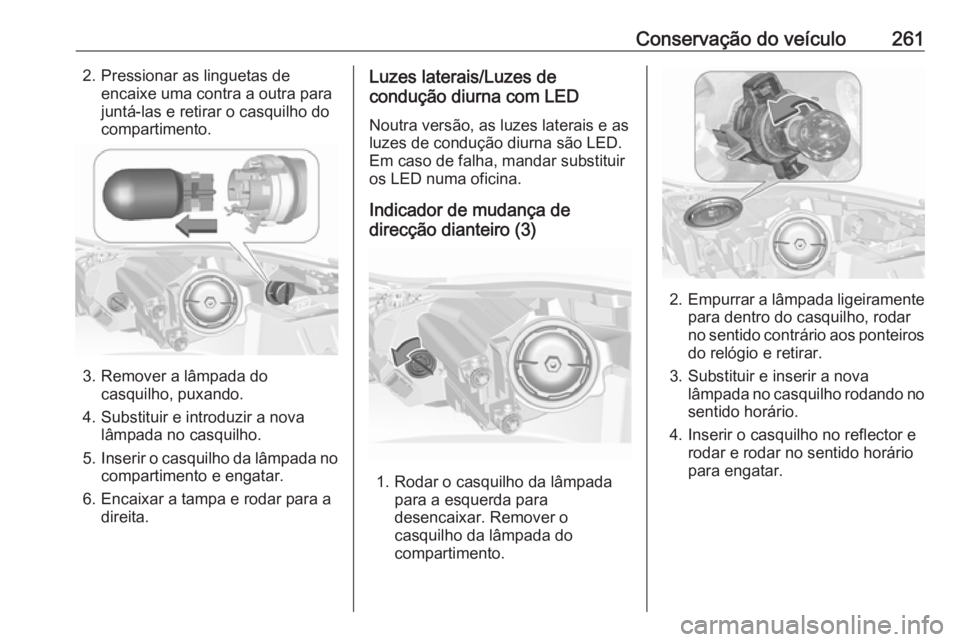

Conservação do veículo2612. Pressionar as linguetas deencaixe uma contra a outra para
juntá-las e retirar o casquilho do
compartimento.
3. Remover a lâmpada do casquilho, puxando.
4. Substituir e introduzir a nova lâmpada no casquilho.
5. Inserir o casquilho da lâmpada no
compartimento e engatar.
6. Encaixar a tampa e rodar para a direita.
Luzes laterais/Luzes de
condução diurna com LED
Noutra versão, as luzes laterais e as luzes de condução diurna são LED.
Em caso de falha, mandar substituir os LED numa oficina.
Indicador de mudança de
direcção dianteiro (3)
1. Rodar o casquilho da lâmpada para a esquerda para
desencaixar. Remover o
casquilho da lâmpada do
compartimento.
2. Empurrar a lâmpada ligeiramente
para dentro do casquilho, rodar
no sentido contrário aos ponteiros do relógio e retirar.
3. Substituir e inserir a nova lâmpada no casquilho rodando nosentido horário.
4. Inserir o casquilho no reflector e rodar e rodar no sentido horário
para engatar.

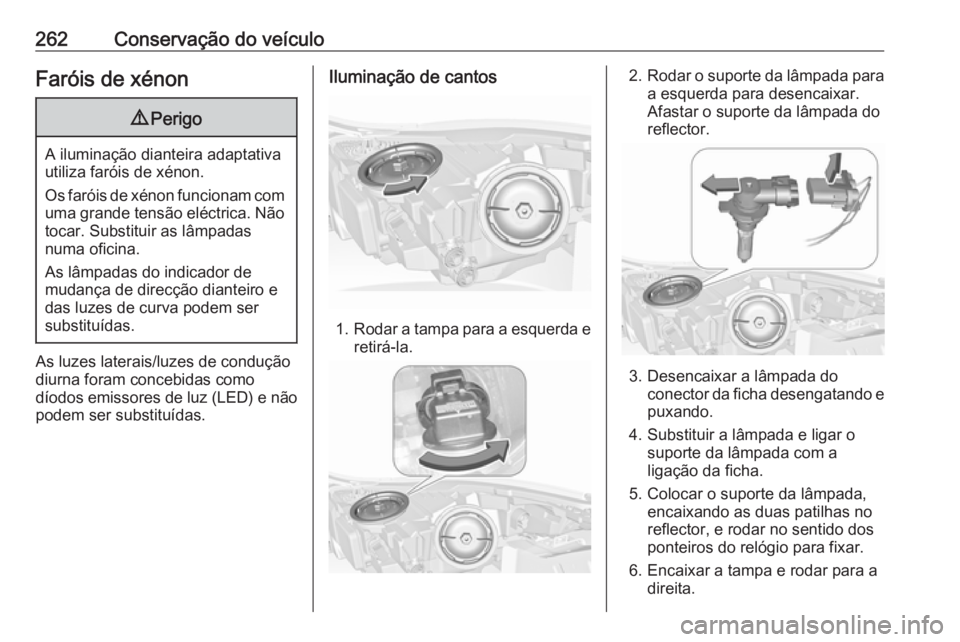

262Conservação do veículoFaróis de xénon9Perigo
A iluminação dianteira adaptativa
utiliza faróis de xénon.
Os faróis de xénon funcionam com uma grande tensão eléctrica. Não tocar. Substituir as lâmpadas
numa oficina.
As lâmpadas do indicador de
mudança de direcção dianteiro e
das luzes de curva podem ser
substituídas.
As luzes laterais/luzes de condução
diurna foram concebidas como
díodos emissores de luz (LED) e não
podem ser substituídas.
Iluminação de cantos
1. Rodar a tampa para a esquerda e
retirá-la.
2. Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Afastar o suporte da lâmpada do reflector.
3. Desencaixar a lâmpada do conector da ficha desengatando epuxando.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a
ligação da ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.

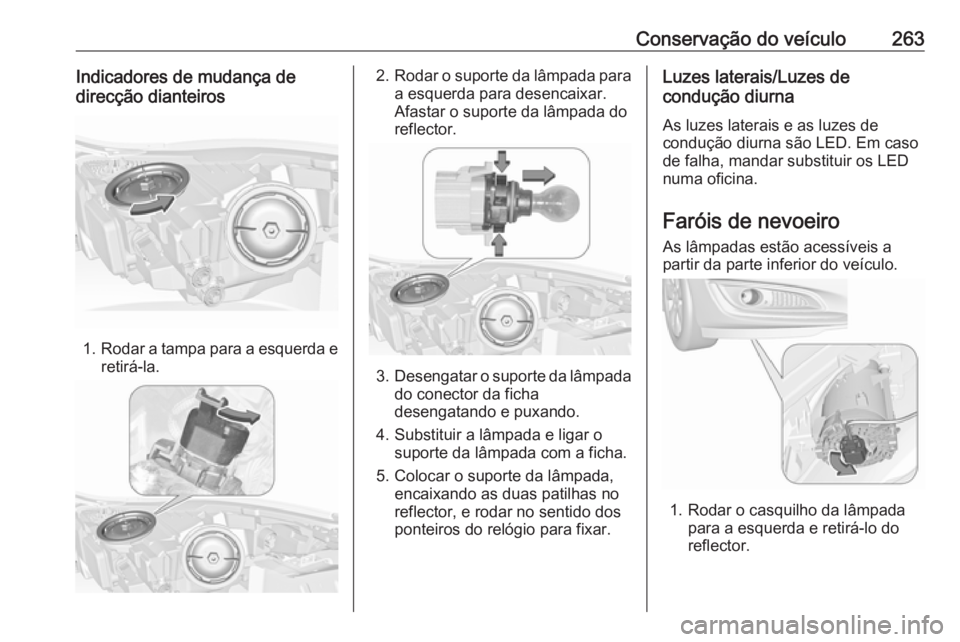

Conservação do veículo263Indicadores de mudança de
direcção dianteiros
1. Rodar a tampa para a esquerda e
retirá-la.
2. Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Afastar o suporte da lâmpada do reflector.
3. Desengatar o suporte da lâmpada
do conector da ficha
desengatando e puxando.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
Luzes laterais/Luzes de
condução diurna
As luzes laterais e as luzes de
condução diurna são LED. Em caso
de falha, mandar substituir os LED
numa oficina.
Faróis de nevoeiro As lâmpadas estão acessíveis a
partir da parte inferior do veículo.
1. Rodar o casquilho da lâmpada para a esquerda e retirá-lo do
reflector.

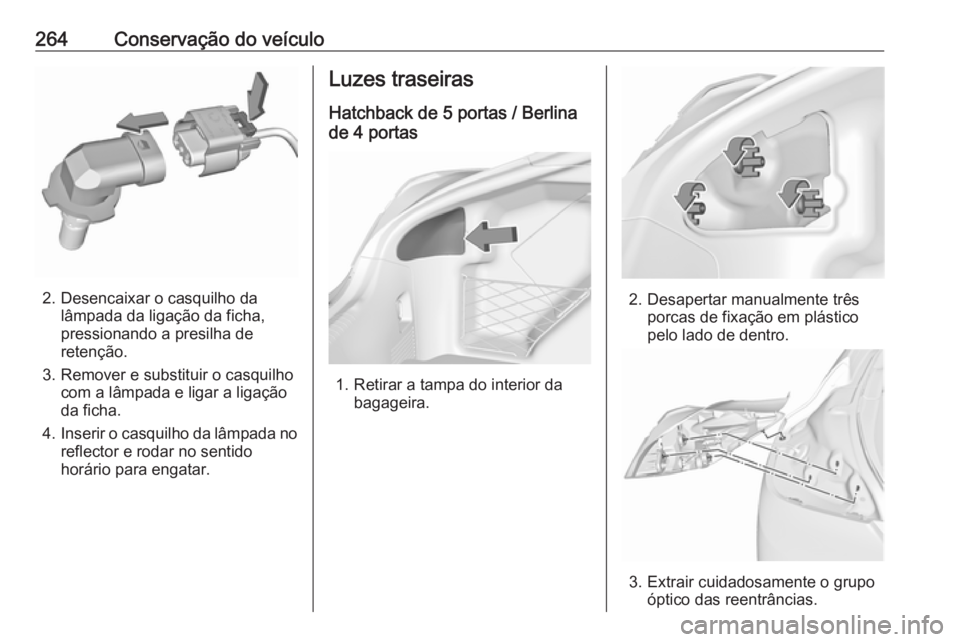

264Conservação do veículo
2. Desencaixar o casquilho dalâmpada da ligação da ficha,
pressionando a presilha de
retenção.
3. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
4. Inserir o casquilho da lâmpada no
reflector e rodar no sentido
horário para engatar.
Luzes traseiras
Hatchback de 5 portas / Berlina
de 4 portas
1. Retirar a tampa do interior da bagageira.
2. Desapertar manualmente trêsporcas de fixação em plástico
pelo lado de dentro.
3. Extrair cuidadosamente o grupo óptico das reentrâncias.

Conservação do veículo265
4. Rodar para a esquerda ocasquilho da lâmpada e retirar.
Substituir a lâmpada retirando ou
rodando:
Indicador de mudança de
direcção 1
Luz de nevoeiro traseira 2,
apenas no lado do condutor
Luz de marcha-atrás 3
As luzes traseiras e a luz do
travão são LED. em casa de falha,
mandar substituir os LED numa
oficina.
5. Inserir o suporte da lâmpada no conjunto das luzes traseiras e
rodar no sentido horário. Montar o
grupo óptico com os pinos de
retenção dentro das reentrâncias
da carroçaria do veículo e apertar as porcas de fixação de plásticopelo lado de dentro da bagageira.
Fechar cobertura.
Sports Tourer/Country Tourer
1. Destranque e abra a cobertura da
porta da bagageira.
2. Desaparafuse as três porcas de fixação em plástico à mão.
3. Extrair cuidadosamente o grupo óptico das reentrâncias.

266Conservação do veículo
4. Rodar para a esquerda ocasquilho da lâmpada e retirar.
Substituir a lâmpada extraindo-a:
Luz de marcha-atrás 1
Indicador de mudança de
direcção 2
As luzes traseiras, a luz do travão e a luz de nevoeiro traseiro são
LED. em casa de falha, mandar
substituir os LED numa oficina.
5. Inserir o suporte da lâmpada no conjunto das luzes traseiras e
rodar no sentido horário. Montar o
grupo óptico com os pinos de
retenção dentro das reentrâncias
da porta da bagageira e apertar
as porcas de fixação de plástico
pelo lado de dentro da porta da
bagageira. Fechar cobertura.
Luzes traseiras adicionais no quadro
da porta da bagageira
1. Abrir porta da bagageira.
2. Soltar a cobertura do interior do painel e desmontar.
3. Pressionar para fora ocompartimento da lâmpada no
interior do painel lateral.

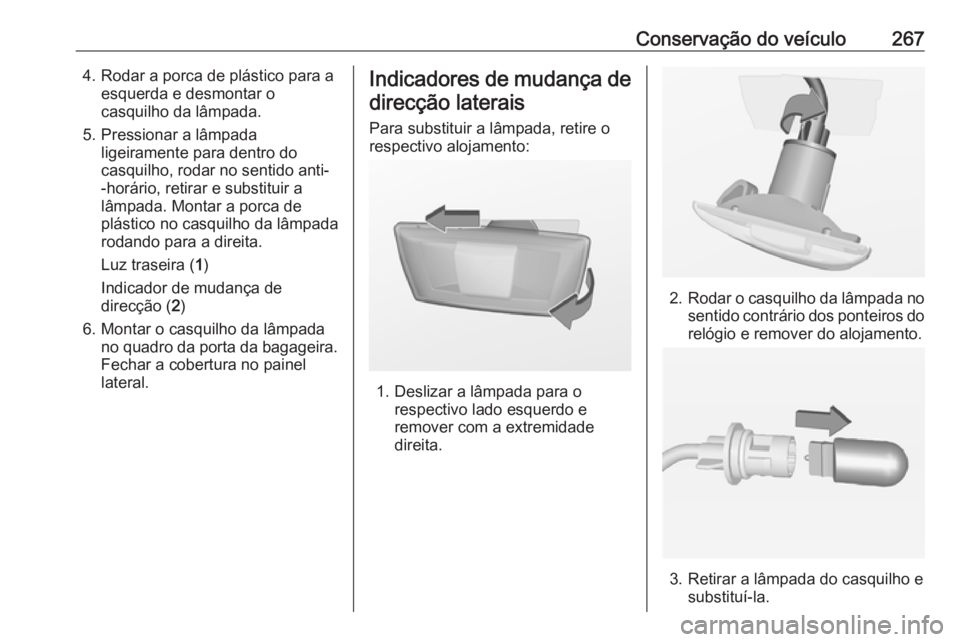

Conservação do veículo2674. Rodar a porca de plástico para aesquerda e desmontar o
casquilho da lâmpada.
5. Pressionar a lâmpada ligeiramente para dentro do
casquilho, rodar no sentido anti-
-horário, retirar e substituir a
lâmpada. Montar a porca de
plástico no casquilho da lâmpada
rodando para a direita.
Luz traseira ( 1)
Indicador de mudança de
direcção ( 2)
6. Montar o casquilho da lâmpada no quadro da porta da bagageira.
Fechar a cobertura no painel
lateral.Indicadores de mudança de
direcção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para o respectivo lado esquerdo eremover com a extremidade
direita.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.

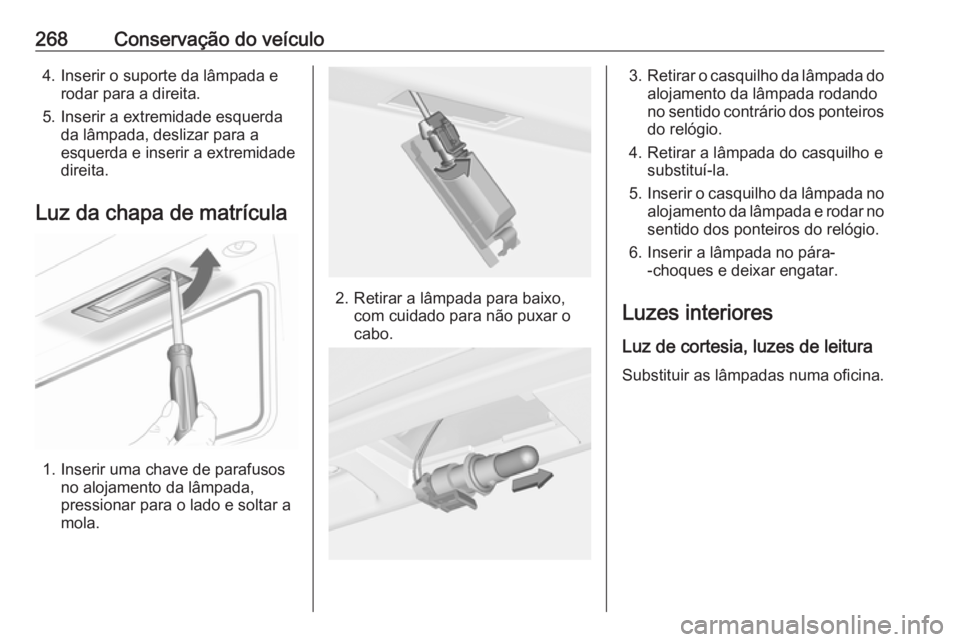

268Conservação do veículo4. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos no alojamento da lâmpada,
pressionar para o lado e soltar a
mola.
2. Retirar a lâmpada para baixo, com cuidado para não puxar o
cabo.
3. Retirar o casquilho da lâmpada do
alojamento da lâmpada rodando
no sentido contrário dos ponteiros do relógio.
4. Retirar a lâmpada do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar no
sentido dos ponteiros do relógio.
6. Inserir a lâmpada no pára- -choques e deixar engatar.
Luzes interiores
Luz de cortesia, luzes de leitura Substituir as lâmpadas numa oficina.
