Page 51 of 323
Istuimet, turvajärjestelmät49● Työnnä olkapäät mahdollisim‐man syvälle selkänojaa vasten.
Säädä selkänojan kallistuskulma
siten, että yletyt helposti ohjaus‐ pyörään käsivarret hieman kou‐
kussa. Ohjauspyörää pyöritet‐
täessä olkapäiden kosketuksen
selkänojaan on säilyttävä. Selkä‐ nojaa ei saa kallistaa liian taakse.
Suurin suositeltava kallistus‐
kulma on n. 25°.
● Säädä istuin ja ohjauspyörä si‐ ten, että ranne lepää ohjauspyö‐
rän päällä käden ollessa täysin ojennettuna pisimpään asentoon
ja olkapäiden ollessa kiinni sel‐
känojassa.
● Ohjauspyörän säätö 3 86.
● Pääntukien säätö 3 46.
● Turvavöiden korkeuden säätö 3 56.
● Säädä reisituki niin, että istuimen
reunan ja polvitaipeen väliin jää
n. kahden sormen levyinen tila.
● Säädä ristiselän tuki niin, että se tukee selkärangan luonnollista
muotoa.Manuaalinen istuimen säätö
Aja vain istuimien ja selkänojien ol‐
lessa lukittuina paikoilleen.
Pituussuuntainen säätö
Vedä kahvasta, siirrä istuinta, va‐
pauta kahva. Varmista istuimen pai‐
kalleen lukittuminen yrittämällä liikut‐
taa istuinta edestakaisin.
Selkänojan kallistus
Vedä kahvasta, säädä kallistus ja va‐ pauta kahva. Anna selkänojan lukit‐
tua kuuluvasti.
Page 52 of 323
50Istuimet, turvajärjestelmätIstuinkorkeus
Paina katkaisinta
ylhäältä:istuin nouseealhaalta:istuin laskeeIstuimen kaltevuus
Vivun pumppausliike
ylöspäin:etupää nouseealaspäin:etupää laskeeRistiselän tuki
Säädä ristiselän tuki nelitoimikytki‐
mellä itsellesi sopivaan asentoon.
Tuen siirtäminen ylös ja alas: työnnä
käyttökytkintä ylös- tai alaspäin.
Tuen lisääminen tai vähentäminen:
työnnä käyttökytkintä eteen- tai taak‐ sepäin.
Page 53 of 323
Istuimet, turvajärjestelmät51Säädettävä reisituki
Vedä vivusta ja siirrä reisitukea.Sähkötoimisen istuimen säätö
9 Varoitus
Sähkötoimisia istuimia käytet‐
täessä on oltava varovainen.
Loukkaantumisvaara, joka koskee
erityisesti lapsia. Esineitä saattaa
jäädä väliin.
Tarkkaile istuimia tiukasti säätäes‐ säsi niitä. Auton matkustajille on
kerrottava asiasta.
Pituussuuntainen säätö
Siirrä käyttökytkintä eteen-/taakse‐
päin.
Istuinkorkeus
Siirrä käyttökytkintä ylös-/alaspäin.
Istuimen kaltevuus
Page 54 of 323
52Istuimet, turvajärjestelmätKäännä kytkimen etuosaa ylös/alas‐
päin.
Selkänojan kallistus
Käännä kytkintä eteen/taaksepäin.
Ristiselän tuki
Säädä ristiselän tuki nelitoimikytki‐
mellä itsellesi sopivaan asentoon.
Tuen siirtäminen ylös ja alas: työnnä
käyttökytkintä ylös- tai alaspäin.
Tuen lisääminen tai vähentäminen:
työnnä käyttökytkintä eteen- tai taak‐ sepäin.
Säädettävä reisituki
Vedä vivusta ja siirrä reisitukea.
Sähkötoimisen istuimen ja
ulkopeilien säädön muistitoiminto
Kahdet eri kuljettajan istuin- ja peilia‐
setukset voidaan tallentaa.
Muistiin tallennetut asetukset 3 23,
auton räätälöinti 3 122.
Page 55 of 323
Istuimet, turvajärjestelmät53
Asetusten tallennus muistipaikkaan● Säädä kuljettajan istuin ja sitten ulkopeilit haluttuun asentoon.
● Paina ja pidä painettuna painik‐ keita MEM ja 1 tai 2 samanaikai‐
sesti, kunnes kuuluu merkkiääni.
Muistipaikkojen kutsuminen
Pidä painiketta 1 tai 2 painettuna,
kunnes istuin ja ulkopeilit on säädetty
tallennettuihin asentoihin. Painikkeen
vapauttaminen istuimen liikkeen ai‐
kana peruuttaa muistista hakemisen.
Asentojen tallentaminen kauko-
ohjaimella
Radiokauko-ohjain tallentaa auto‐
maattisesti kuljettajan istuimen ja ul‐
kopeilien nykyiset asennot aina, kun
sytytysvirta katkaistaan. Nämä tallen‐ netut asennot eivät ole riippuvaisia
asentopainikkeella 1 tai 2 tallenne‐
tuista muistipaikoista.
Tallennetut asennot otetaan käyttöön automaattisesti, kun kuljettajan oven
lukitus avataan muistiin tallennetulla
radiokauko-ohjaimen ohjainnäppäi‐
mellä ja kuljettajan ovi avataan. Jos
ovi on jo auki, aktivoi kutsu paina‐
malla kauko-ohjaimen painiketta c.
Voit keskeyttää liikkeen painamalla
yhtä muistipainikkeista tai käyttä‐
mällä sähkötoimisten peilien tai istui‐
mien säätimiä.
Tämä toiminto voidaan ottaa käyttöön
tai poistaa käytöstä auton räätälöinti‐
valikossa.
Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 118.
Auton räätälöinti 3 122.Helppo poistumistoiminto
Sähkötoiminen kuljettajan istuin liik‐
kuu taaksepäin, kun auto on paikal‐
laan, ulospääsyn helpottamiseksi. Aktivoi toiminto katkaisemalla syty‐
tysvirta, poistamalla avain virtalu‐
kosta ja avaamalla kuljettajan ovi. Jos
ovi on jo auki, aktivoi kutsu katkaise‐ malla sytytysvirta.
Voit keskeyttää liikkeen painamalla
yhtä muistipainikkeista tai käyttä‐ mällä sähkötoimisten istuimien sääti‐
miä.
Tämä toiminto voidaan ottaa käyttöön tai poistaa käytöstä auton räätälöinti‐
valikossa.
Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 118.
Auton räätälöinti 3 122.
Turvatoiminto
Liike voi pysähtyä myös, jos kuljetta‐ jan istuimeen kohdistuu vastusta liik‐
keen aikana. Kun este on poistettu,
pidä sähkötoimisen istuimen asian‐
mukaista painiketta painettuna
kaksi sekuntia muistipaikan valintaa
Page 56 of 323
54Istuimet, turvajärjestelmätvarten. Yritä kutsua muistissa oleva
asento uudelleen. Jos kutsu ei toimi,
ota yhteys korjaamoon.
Ylikuormitus
Jos istuimen säätö on ylikuormittunut sähköisesti, virransyöttö katkaistaan
automaattisesti lyhyeksi ajaksi.
Huomautus
Jos turvatyynyt ovat lauenneet on‐
nettomuudessa, kuhunkin asento‐
painikkeeseen tallennetut asetukset
poistetaan käytöstä.
KyynärnojaPaina painiketta ja käännä kyynär‐
noja ylös. Kyynärnojan alla on säily‐
tyslokero.
Lisälaitteet, katso Infotainment-ohje‐
kirja.
Lämmitys
Paina kyseisen istuimen ß
haluamasi
lämmitystehon mukaan yhden tai
useamman kerran. Tilan ilmaisevat
painikkeen merkkivalot.
Jos jollakulla autossa olijoista on
herkkä iho, emme suosittele suurim‐
man lämmitystehon käyttöä jatku‐
vasti.
Istuinlämmitys toimii moottorin käy‐ dessä ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 162.
Tuuletus
Paina kyseisen istuimen painiketta
A haluamasi ilmanvaihtoasetuksen
mukaan yhden tai useamman kerran.
Tilan ilmaisevat painikkeen merkkiva‐
lot.
Istuintuuletus toimii moottorin käy‐
dessä ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 162.

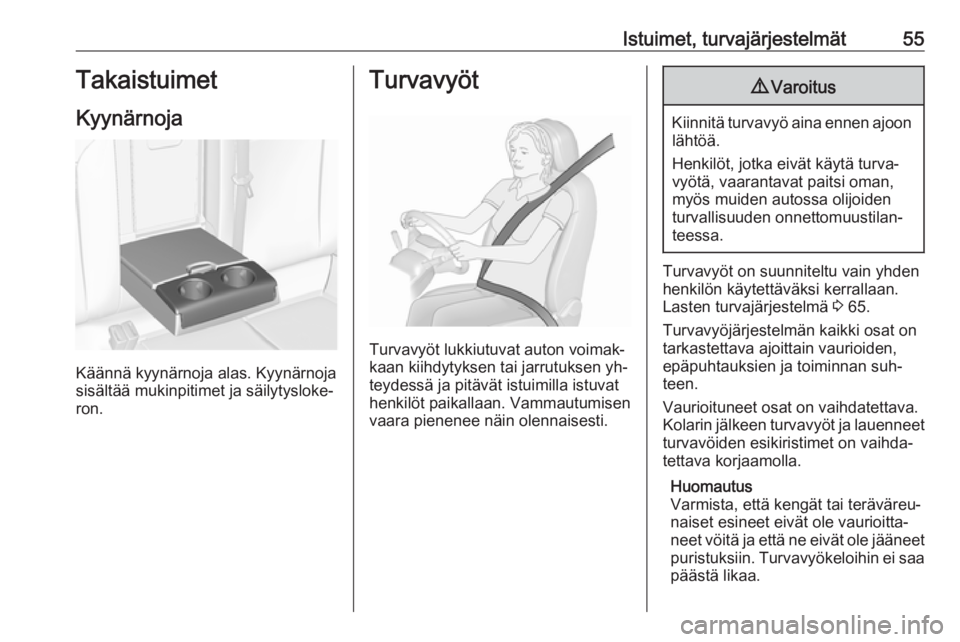

Page 57 of 323
Istuimet, turvajärjestelmät55Takaistuimet
Kyynärnoja
Käännä kyynärnoja alas. Kyynärnoja
sisältää mukinpitimet ja säilytysloke‐
ron.
Turvavyöt
Turvavyöt lukkiutuvat auton voimak‐
kaan kiihdytyksen tai jarrutuksen yh‐
teydessä ja pitävät istuimilla istuvat
henkilöt paikallaan. Vammautumisen
vaara pienenee näin olennaisesti.
9 Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden onnettomuustilan‐
teessa.
Turvavyöt on suunniteltu vain yhden
henkilön käytettäväksi kerrallaan.
Lasten turvajärjestelmä 3 65.
Turvavyöjärjestelmän kaikki osat on
tarkastettava ajoittain vaurioiden,
epäpuhtauksien ja toiminnan suh‐
teen.
Vaurioituneet osat on vaihdatettava.
Kolarin jälkeen turvavyöt ja lauenneet
turvavöiden esikiristimet on vaihda‐
tettava korjaamolla.
Huomautus
Varmista, että kengät tai teräväreu‐
naiset esineet eivät ole vaurioitta‐
neet vöitä ja että ne eivät ole jääneet puristuksiin. Turvavyökeloihin ei saa
päästä likaa.

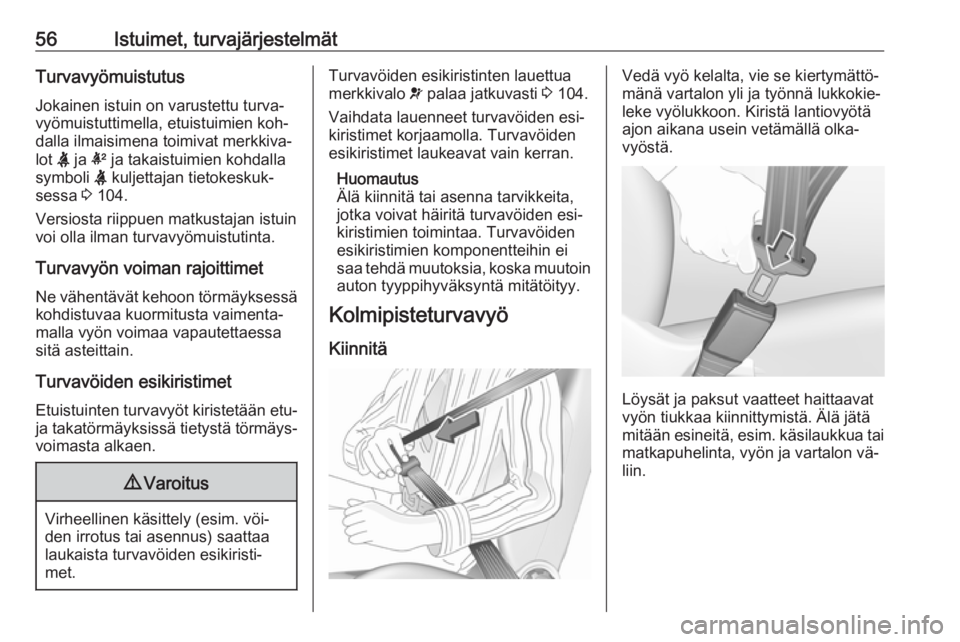

Page 58 of 323
56Istuimet, turvajärjestelmätTurvavyömuistutus
Jokainen istuin on varustettu turva‐
vyömuistuttimella, etuistuimien koh‐
dalla ilmaisimena toimivat merkkiva‐
lot X ja k ja takaistuimien kohdalla
symboli X kuljettajan tietokeskuk‐
sessa 3 104.
Versiosta riippuen matkustajan istuin
voi olla ilman turvavyömuistutinta.
Turvavyön voiman rajoittimetNe vähentävät kehoon törmäyksessä kohdistuvaa kuormitusta vaimenta‐
malla vyön voimaa vapautettaessa
sitä asteittain.
Turvavöiden esikiristimet Etuistuinten turvavyöt kiristetään etu-
ja takatörmäyksissä tietystä törmäys‐ voimasta alkaen.9 Varoitus
Virheellinen käsittely (esim. vöi‐
den irrotus tai asennus) saattaa laukaista turvavöiden esikiristi‐
met.
Turvavöiden esikiristinten lauettua
merkkivalo v palaa jatkuvasti 3 104.
Vaihdata lauenneet turvavöiden esi‐
kiristimet korjaamolla. Turvavöiden
esikiristimet laukeavat vain kerran.
Huomautus
Älä kiinnitä tai asenna tarvikkeita,
jotka voivat häiritä turvavöiden esi‐
kiristimien toimintaa. Turvavöiden
esikiristimien komponentteihin ei
saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy.
Kolmipisteturvavyö
KiinnitäVedä vyö kelalta, vie se kiertymättö‐
mänä vartalon yli ja työnnä lukkokie‐
leke vyölukkoon. Kiristä lantiovyötä
ajon aikana usein vetämällä olka‐
vyöstä.
Löysät ja paksut vaatteet haittaavat
vyön tiukkaa kiinnittymistä. Älä jätä
mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon vä‐
liin.

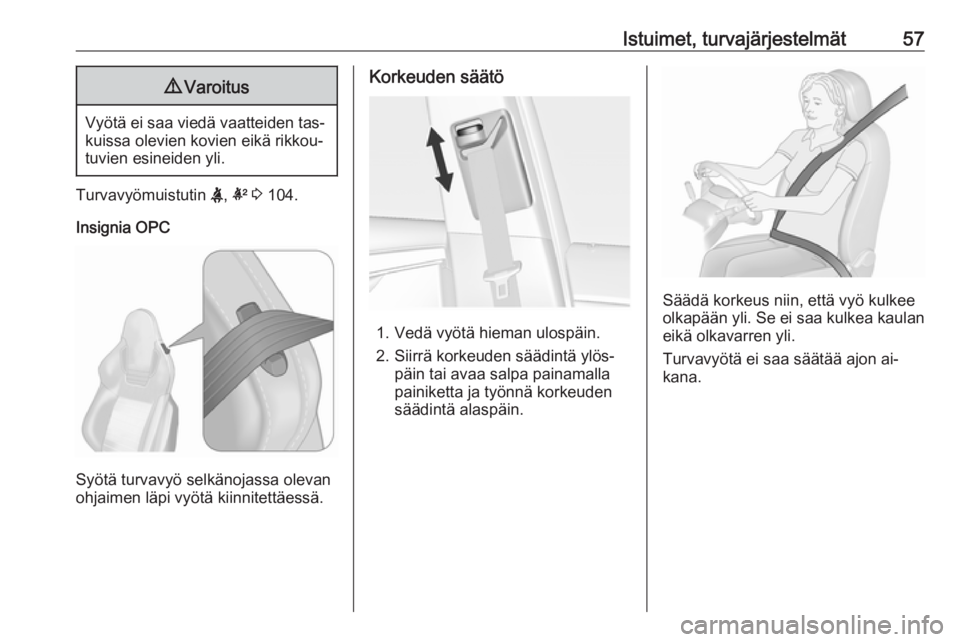

Page 59 of 323
Istuimet, turvajärjestelmät579Varoitus
Vyötä ei saa viedä vaatteiden tas‐
kuissa olevien kovien eikä rikkou‐tuvien esineiden yli.
Turvavyömuistutin X, k 3 104.
Insignia OPC
Syötä turvavyö selkänojassa olevan
ohjaimen läpi vyötä kiinnitettäessä.
Korkeuden säätö
1. Vedä vyötä hieman ulospäin.
2. Siirrä korkeuden säädintä ylös‐ päin tai avaa salpa painamalla
painiketta ja työnnä korkeuden
säädintä alaspäin.
Säädä korkeus niin, että vyö kulkee olkapään yli. Se ei saa kulkea kaulan
eikä olkavarren yli.
Turvavyötä ei saa säätää ajon ai‐
kana.

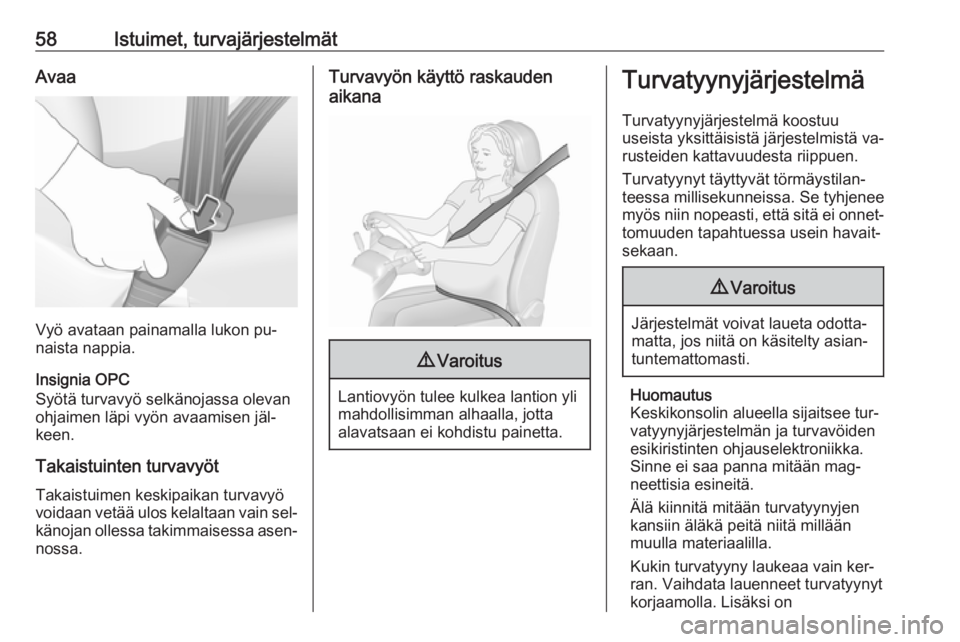

Page 60 of 323
58Istuimet, turvajärjestelmätAvaa
Vyö avataan painamalla lukon pu‐
naista nappia.
Insignia OPC
Syötä turvavyö selkänojassa olevan
ohjaimen läpi vyön avaamisen jäl‐
keen.
Takaistuinten turvavyöt
Takaistuimen keskipaikan turvavyö
voidaan vetää ulos kelaltaan vain sel‐ känojan ollessa takimmaisessa asen‐
nossa.
Turvavyön käyttö raskauden
aikana9 Varoitus
Lantiovyön tulee kulkea lantion yli
mahdollisimman alhaalla, jotta
alavatsaan ei kohdistu painetta.
Turvatyynyjärjestelmä
Turvatyynyjärjestelmä koostuu
useista yksittäisistä järjestelmistä va‐
rusteiden kattavuudesta riippuen.
Turvatyynyt täyttyvät törmäystilan‐
teessa millisekunneissa. Se tyhjenee
myös niin nopeasti, että sitä ei onnet‐
tomuuden tapahtuessa usein havait‐
sekaan.9 Varoitus
Järjestelmät voivat laueta odotta‐
matta, jos niitä on käsitelty asian‐
tuntemattomasti.
Huomautus
Keskikonsolin alueella sijaitsee tur‐
vatyynyjärjestelmän ja turvavöiden
esikiristinten ohjauselektroniikka.
Sinne ei saa panna mitään mag‐
neettisia esineitä.
Älä kiinnitä mitään turvatyynyjen
kansiin äläkä peitä niitä millään
muulla materiaalilla.
Kukin turvatyyny laukeaa vain ker‐
ran. Vaihdata lauenneet turvatyynyt
korjaamolla. Lisäksi on
