Starostlivosť o vozidlo249Obrysové svetlo/svetlo pre jazdu
cez deň (2)

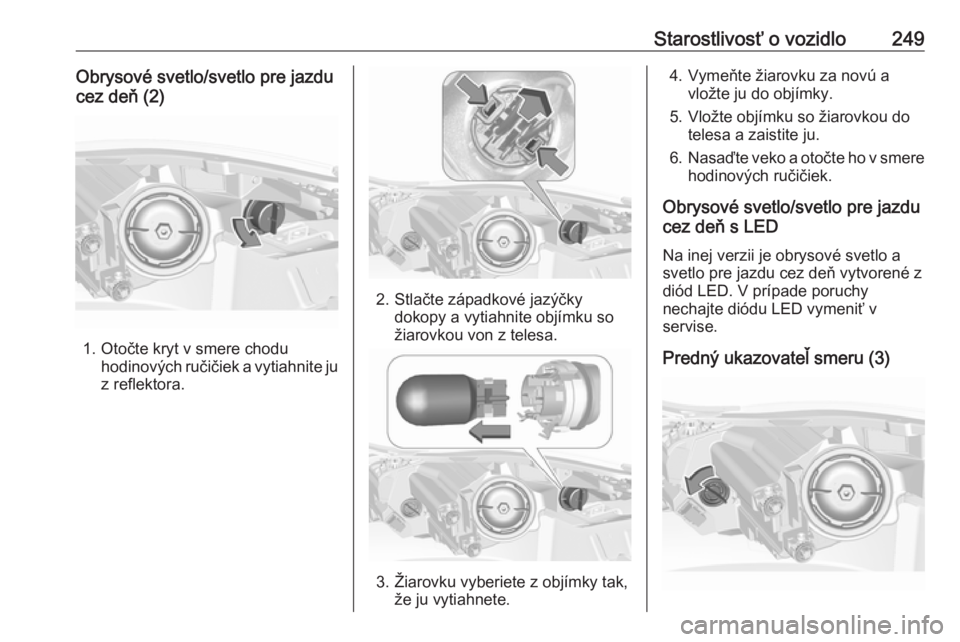

1. Otočte kryt v smere chodu hodinových ručičiek a vytiahnite ju
z reflektora.
2. Stlačte západkové jazýčky dokopy a vytiahnite objímku so
žiarovkou von z telesa.
3. Žiarovku vyberiete z objímky tak, že ju vytiahnete.
4. Vymeňte žiarovku za novú avložte ju do objímky.
5. Vložte objímku so žiarovkou do telesa a zaistite ju.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Obrysové svetlo/svetlo pre jazdu
cez deň s LED
Na inej verzii je obrysové svetlo a
svetlo pre jazdu cez deň vytvorené z
diód LED. V prípade poruchy
nechajte diódu LED vymeniť v
servise.
Predný ukazovateľ smeru (3)
Page 252 of 345

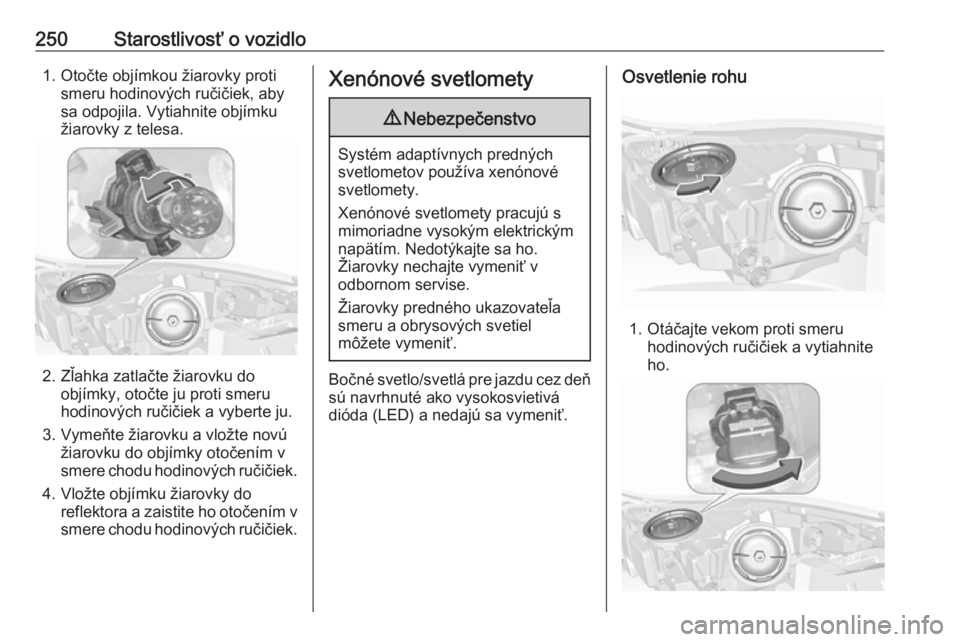

250Starostlivosť o vozidlo1. Otočte objímkou žiarovky protismeru hodinových ručičiek, aby
sa odpojila. Vytiahnite objímku
žiarovky z telesa.
2. Zľahka zatlačte žiarovku do objímky, otočte ju proti smeru
hodinových ručičiek a vyberte ju.
3. Vymeňte žiarovku a vložte novú žiarovku do objímky otočením v
smere chodu hodinových ručičiek.
4. Vložte objímku žiarovky do reflektora a zaistite ho otočením v
smere chodu hodinových ručičiek.
Xenónové svetlomety9 Nebezpečenstvo
Systém adaptívnych predných
svetlometov používa xenónové svetlomety.
Xenónové svetlomety pracujú s
mimoriadne vysokým elektrickým
napätím. Nedotýkajte sa ho.
Žiarovky nechajte vymeniť v
odbornom servise.
Žiarovky predného ukazovateľa
smeru a obrysových svetiel
môžete vymeniť.
Bočné svetlo/svetlá pre jazdu cez deň sú navrhnuté ako vysokosvietivá
dióda (LED) a nedajú sa vymeniť.
Osvetlenie rohu
1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.
Page 253 of 345

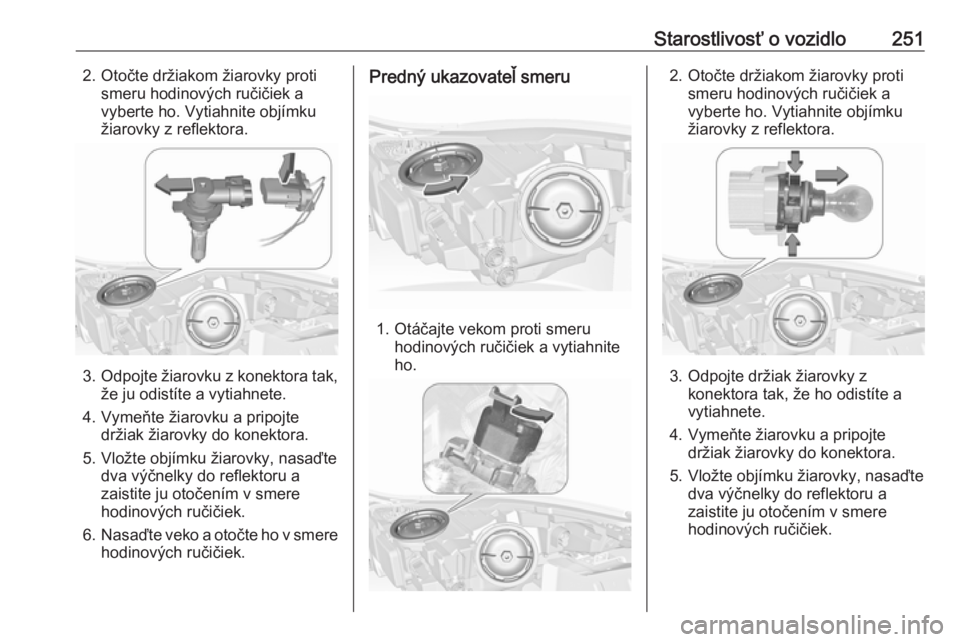

Starostlivosť o vozidlo2512. Otočte držiakom žiarovky protismeru hodinových ručičiek a
vyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte žiarovku z konektora tak,
že ju odistíte a vytiahnete.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte objímku žiarovky, nasaďte dva výčnelky do reflektoru a
zaistite ju otočením v smere hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Predný ukazovateľ smeru
1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte držiak žiarovky z konektora tak, že ho odistíte a
vytiahnete.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte objímku žiarovky, nasaďte dva výčnelky do reflektoru a
zaistite ju otočením v smere hodinových ručičiek.
Page 254 of 345
252Starostlivosť o vozidloObrysové svetlo/svetlo pre jazdu
cez deň
Obrysové svetlo a svetlo pre jazdu
cez deň je vytvorené z LED. V
prípade poruchy nechajte LED
vymeniť v servise.

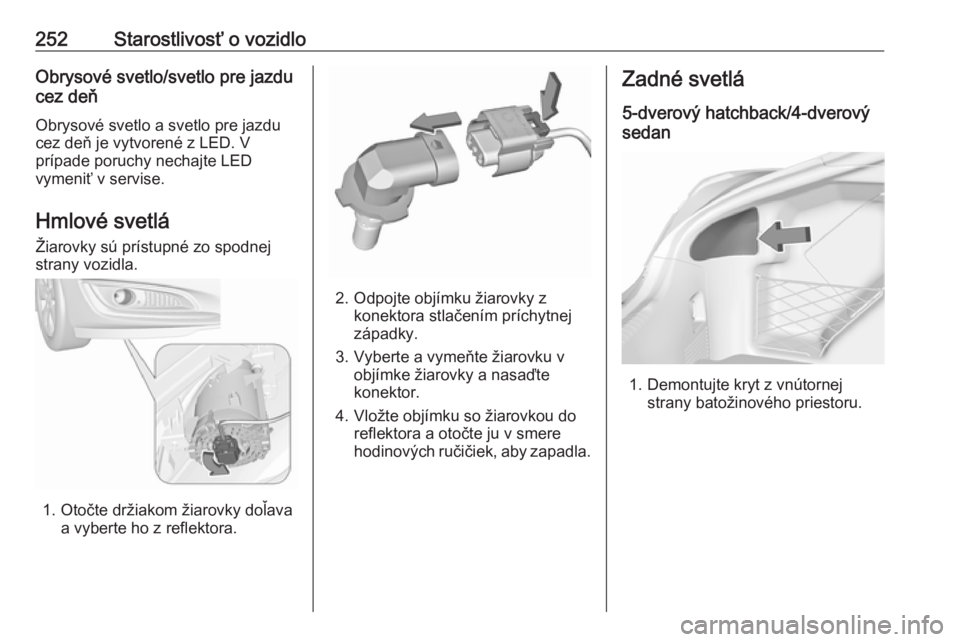

Hmlové svetlá
Žiarovky sú prístupné zo spodnej strany vozidla.
1. Otočte držiakom žiarovky doľava a vyberte ho z reflektora.
2. Odpojte objímku žiarovky zkonektora stlačením príchytnej
západky.
3. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
4. Vložte objímku so žiarovkou do reflektora a otočte ju v smere
hodinových ručičiek, aby zapadla.
Zadné svetlá
5-dverový hatchback/4-dverový
sedan
1. Demontujte kryt z vnútornej strany batožinového priestoru.
Page 255 of 345
Starostlivosť o vozidlo253

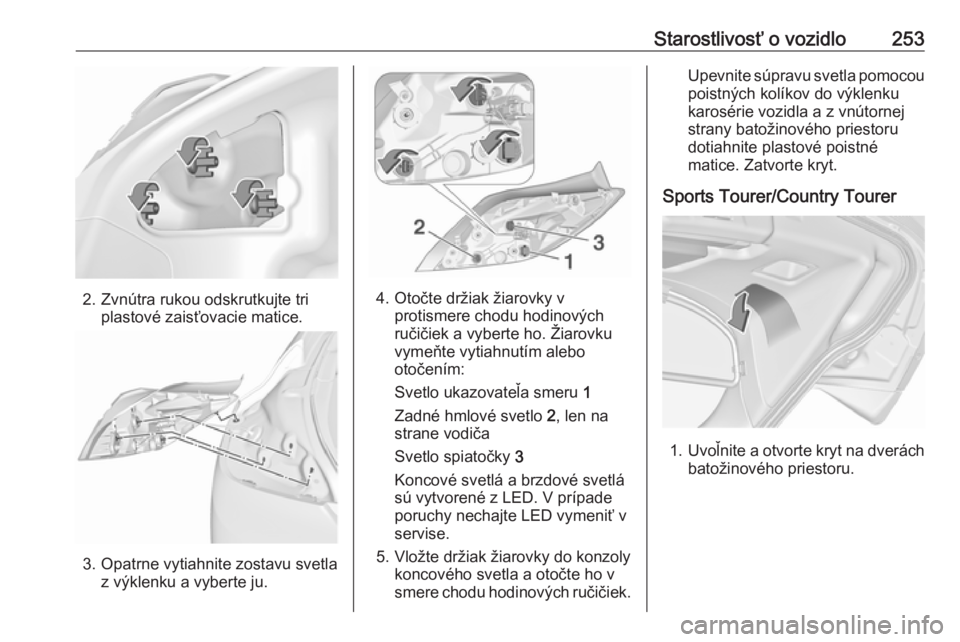

2. Zvnútra rukou odskrutkujte triplastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetlaz výklenku a vyberte ju.
4. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho. Žiarovku
vymeňte vytiahnutím alebo
otočením:
Svetlo ukazovateľa smeru 1
Zadné hmlové svetlo 2, len na
strane vodiča
Svetlo spiatočky 3
Koncové svetlá a brzdové svetlá sú vytvorené z LED. V prípade
poruchy nechajte LED vymeniť v
servise.
5. Vložte držiak žiarovky do konzoly koncového svetla a otočte ho v
smere chodu hodinových ručičiek.
Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite plastové poistné
matice. Zatvorte kryt.
Sports Tourer/Country Tourer
1. Uvoľnite a otvorte kryt na dverách
batožinového priestoru.
Page 256 of 345
254Starostlivosť o vozidlo

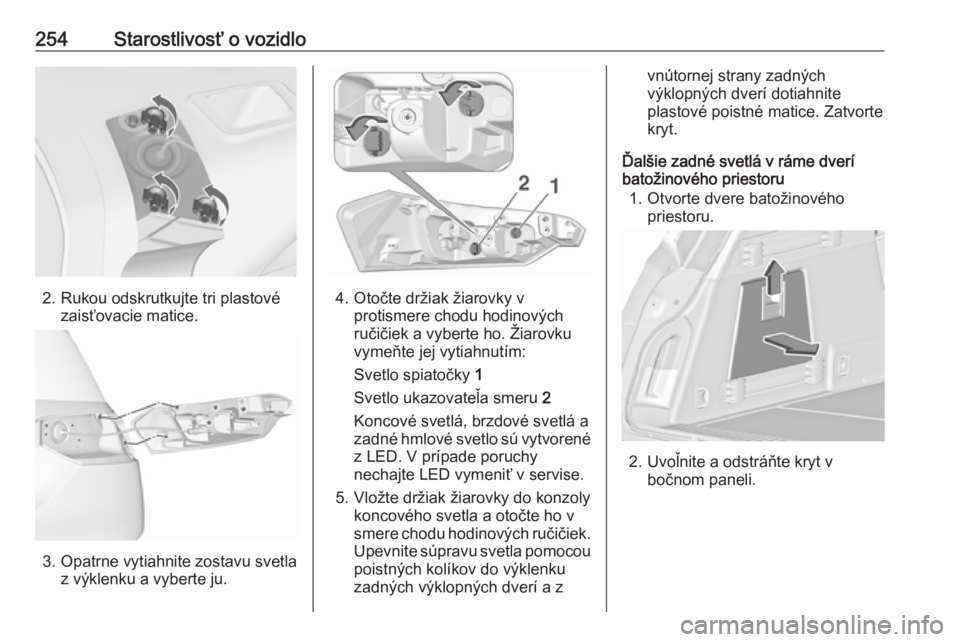

2. Rukou odskrutkujte tri plastovézaisťovacie matice.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.
4. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho. Žiarovku
vymeňte jej vytiahnutím:
Svetlo spiatočky 1
Svetlo ukazovateľa smeru 2
Koncové svetlá, brzdové svetlá a
zadné hmlové svetlo sú vytvorené
z LED. V prípade poruchy
nechajte LED vymeniť v servise.
5. Vložte držiak žiarovky do konzoly koncového svetla a otočte ho v
smere chodu hodinových ručičiek. Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
zadných výklopných dverí a z
vnútornej strany zadných
výklopných dverí dotiahnite
plastové poistné matice. Zatvorte
kryt.
Ďalšie zadné svetlá v ráme dverí
batožinového priestoru
1. Otvorte dvere batožinového priestoru.
2. Uvoľnite a odstráňte kryt vbočnom paneli.
Page 257 of 345
Starostlivosť o vozidlo255

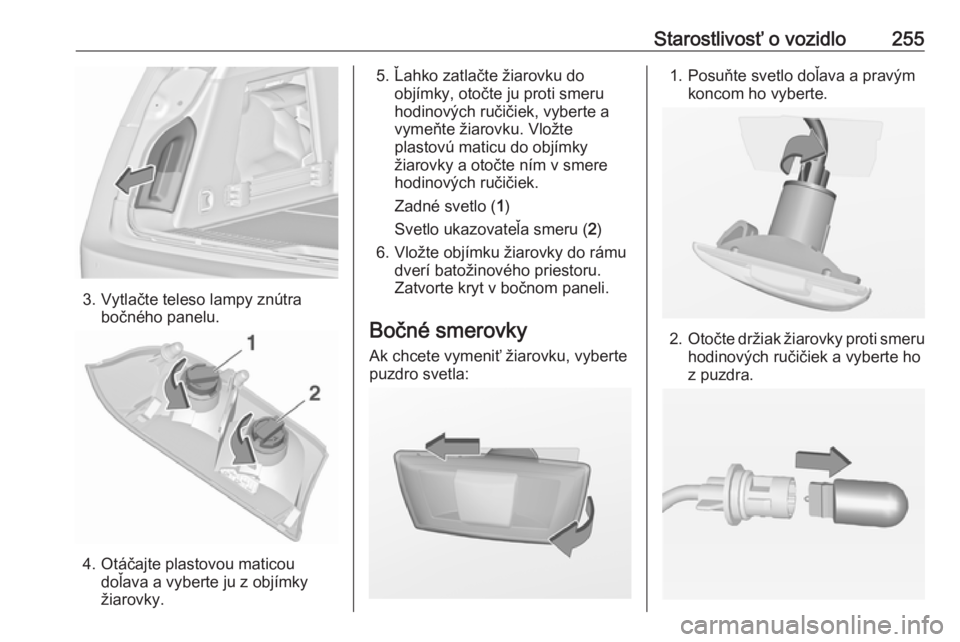

3. Vytlačte teleso lampy znútrabočného panelu.
4. Otáčajte plastovou maticoudoľava a vyberte ju z objímky
žiarovky.
5. Ľahko zatlačte žiarovku do objímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku. Vložte
plastovú maticu do objímky
žiarovky a otočte ním v smere
hodinových ručičiek.
Zadné svetlo ( 1)
Svetlo ukazovateľa smeru ( 2)
6. Vložte objímku žiarovky do rámu dverí batožinového priestoru.
Zatvorte kryt v bočnom paneli.
Bočné smerovky Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
Page 258 of 345
256Starostlivosť o vozidlo3. Vytiahnite žiarovku z držiakažiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného čísla

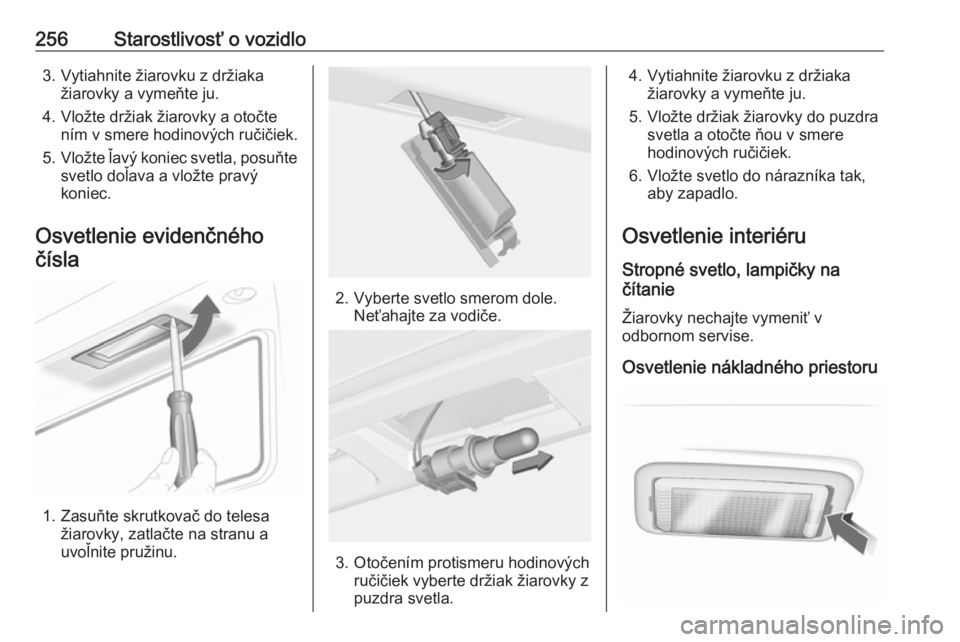

1. Zasuňte skrutkovač do telesa žiarovky, zatlačte na stranu a
uvoľnite pružinu.
2. Vyberte svetlo smerom dole. Neťahajte za vodiče.
3. Otočením protismeru hodinových ručičiek vyberte držiak žiarovky z
puzdra svetla.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Osvetlenie interiéru
Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru
Page 259 of 345

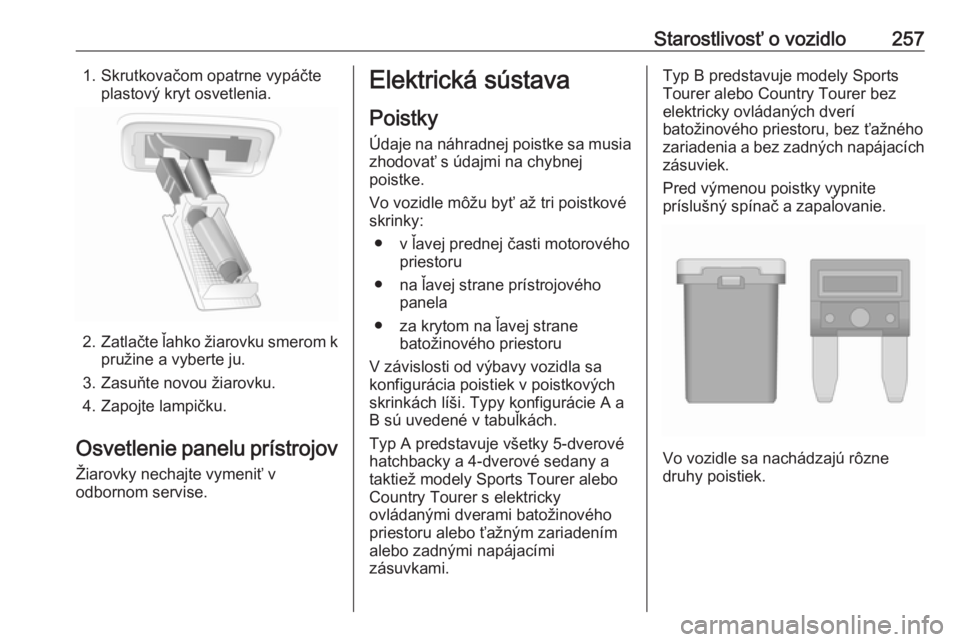

Starostlivosť o vozidlo2571. Skrutkovačom opatrne vypáčteplastový kryt osvetlenia.
2.Zatlačte ľahko žiarovku smerom k
pružine a vyberte ju.
3. Zasuňte novou žiarovku.
4. Zapojte lampičku.
Osvetlenie panelu prístrojov
Žiarovky nechajte vymeniť v
odbornom servise.
Elektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle môžu byť až tri poistkové
skrinky:
● v ľavej prednej časti motorového priestoru
● na ľavej strane prístrojového panela
● za krytom na ľavej strane batožinového priestoru
V závislosti od výbavy vozidla sa
konfigurácia poistiek v poistkových
skrinkách líši. Typy konfigurácie A a
B sú uvedené v tabuľkách.
Typ A predstavuje všetky 5-dverové
hatchbacky a 4-dverové sedany a
taktiež modely Sports Tourer alebo
Country Tourer s elektricky
ovládanými dverami batožinového
priestoru alebo ťažným zariadením
alebo zadnými napájacími
zásuvkami.Typ B predstavuje modely Sports
Tourer alebo Country Tourer bez
elektricky ovládaných dverí
batožinového priestoru, bez ťažného
zariadenia a bez zadných napájacích
zásuviek.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Vo vozidle sa nachádzajú rôzne
druhy poistiek.
Page 260 of 345
258Starostlivosť o vozidlo
V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte len v prípade, že bola odstránená
príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami.
Poistky je možné zasunúť aj keď
nemajú žiadnu funkciu.

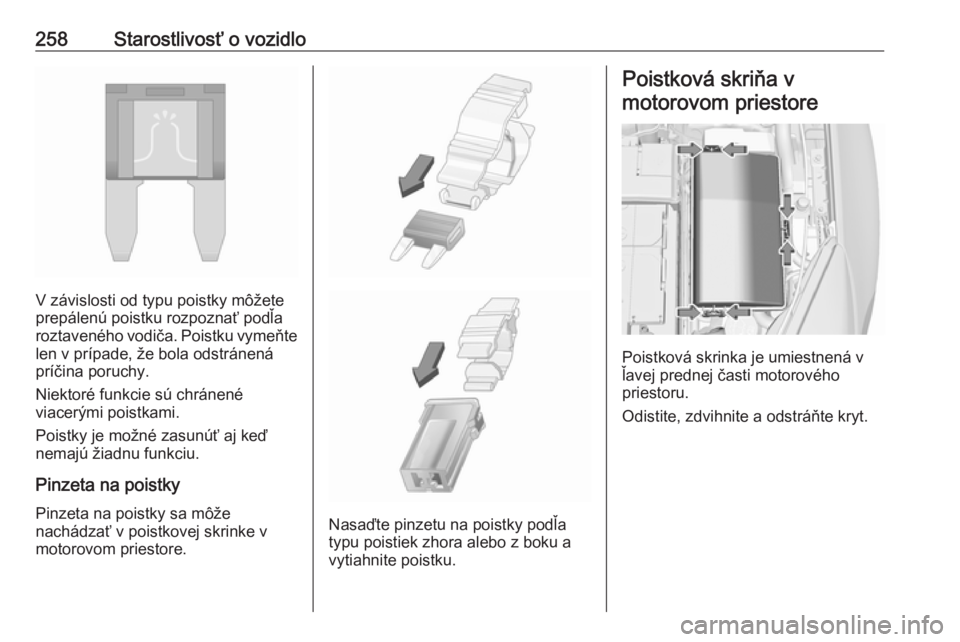

Pinzeta na poistky Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odistite, zdvihnite a odstráňte kryt.
