OPEL INSIGNIA 2016.5 Používateľská príručka (in Slovak)
Manufacturer: OPEL, Model Year: 2016.5, Model line: INSIGNIA, Model: OPEL INSIGNIA 2016.5Pages: 345, veľkosť PDF: 9.35 MB
Page 211 of 345
Jazda209Okrem toho sa Park.asistent
Vypnutý zobrazí v informačnom
centre vodiča, keď sa systém
deaktivuje manuálne.
Po manuálnej deaktivácii sa predný parkovací asistent opäť aktivuje, ak
stlačíte tlačidlo parkovacieho
asistenta r alebo ak zaradíte
spiatočku.
Porucha
V prípade poruchy systému alebo ak systém z dôvodu prechodných
podmienok nepracuje, napr. snímače
zakryté snehom, v informačnom
centre vodiča sa zobrazí správa.
Správy vozidla 3 125.
Pokročilý parkovací asistent9 Varovanie
Vodič je ten, kto znáša plnú
zodpovednosť za schválenie
navrhnutého parkovacieho miesta systémom a za vykonanie
parkovacieho manévru.
Pri používaní pokročilého
parkovacieho asistenta si vždy
kontrolujte okolitý priestor vo
všetkých smeroch.
Systém pokročilého parkovacieho
asistenta navedie vodiča do
parkovacieho miesta pokynmi v
informačnom centre vodiča a
zvukovými signálmi. Vodič musí
kontrolovať zrýchlenie, brzdenie, riadenie a preraďovanie prevodových stupňov.
Systém použije snímače
parkovacieho asistenta spolu s
ďalšími dvomi snímačmi na obidvoch stranách predného a zadného
nárazníka.
Aktivácia
Pri hľadaní parkovacieho miesta je
systém pripravený na prevádzku po
stlačení tlačidla (.
Systém sa dá aktivovať pri
rýchlostiach do 30 km/h a systém
hľadá parkovacie miesto pri
rýchlostiach do 30 km/h.
Maximálna povolená paralelná
vzdialenosť medzi vozidlom a radom
parkujúcich áut je 1,8 metra.
Page 212 of 345
210JazdaFunkcia

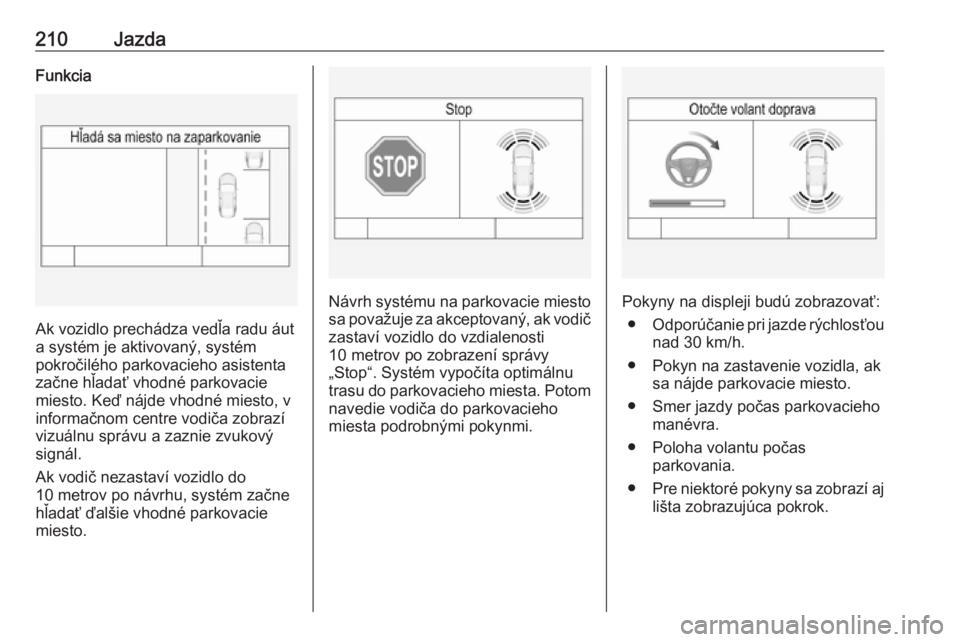

Ak vozidlo prechádza vedľa radu áut
a systém je aktivovaný, systém
pokročilého parkovacieho asistenta
začne hľadať vhodné parkovacie
miesto. Keď nájde vhodné miesto, v
informačnom centre vodiča zobrazí
vizuálnu správu a zaznie zvukový
signál.
Ak vodič nezastaví vozidlo do
10 metrov po návrhu, systém začne
hľadať ďalšie vhodné parkovacie
miesto.
Návrh systému na parkovacie miesto sa považuje za akceptovaný, ak vodič
zastaví vozidlo do vzdialenosti
10 metrov po zobrazení správy
„Stop“. Systém vypočíta optimálnu
trasu do parkovacieho miesta. Potom navedie vodiča do parkovacieho
miesta podrobnými pokynmi.Pokyny na displeji budú zobrazovať:
● Odporúčanie pri jazde rýchlosťou
nad 30 km/h.
● Pokyn na zastavenie vozidla, ak sa nájde parkovacie miesto.
● Smer jazdy počas parkovacieho manévra.
● Poloha volantu počas parkovania.
● Pre niektoré pokyny sa zobrazí aj
lišta zobrazujúca pokrok.
Page 213 of 345
Jazda211

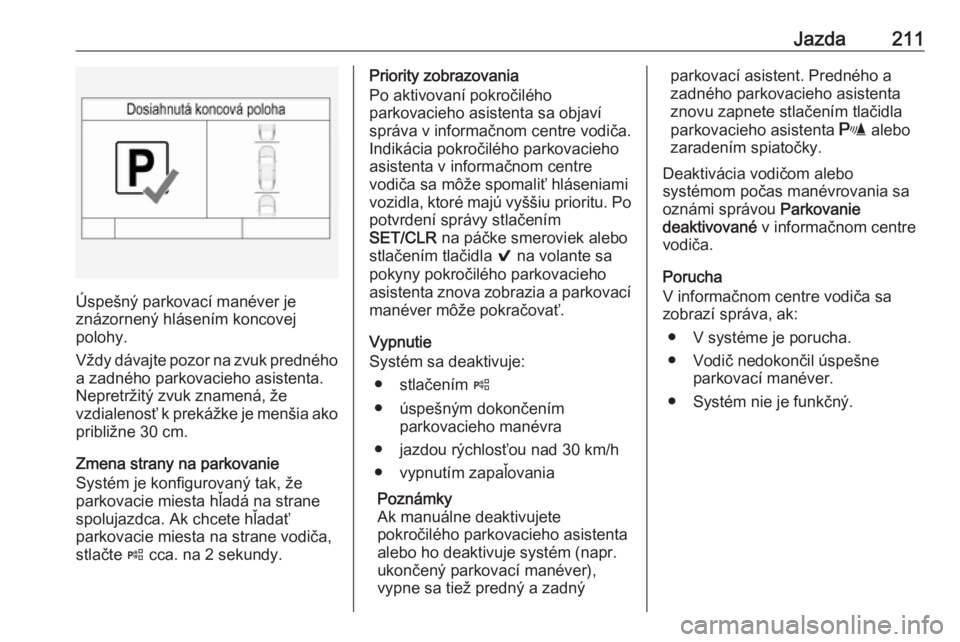

Úspešný parkovací manéver je
znázornený hlásením koncovej
polohy.
Vždy dávajte pozor na zvuk predného a zadného parkovacieho asistenta.
Nepretržitý zvuk znamená, že
vzdialenosť k prekážke je menšia ako približne 30 cm.
Zmena strany na parkovanie
Systém je konfigurovaný tak, že
parkovacie miesta hľadá na strane
spolujazdca. Ak chcete hľadať
parkovacie miesta na strane vodiča, stlačte ( cca. na 2 sekundy.
Priority zobrazovania
Po aktivovaní pokročilého
parkovacieho asistenta sa objaví
správa v informačnom centre vodiča.
Indikácia pokročilého parkovacieho
asistenta v informačnom centre
vodiča sa môže spomaliť hláseniami
vozidla, ktoré majú vyššiu prioritu. Po
potvrdení správy stlačením
SET/CLR na páčke smeroviek alebo
stlačením tlačidla 9 na volante sa
pokyny pokročilého parkovacieho
asistenta znova zobrazia a parkovací
manéver môže pokračovať.
Vypnutie
Systém sa deaktivuje:
● stlačením (
● úspešným dokončením parkovacieho manévra
● jazdou rýchlosťou nad 30 km/h
● vypnutím zapaľovania
Poznámky
Ak manuálne deaktivujete
pokročilého parkovacieho asistenta
alebo ho deaktivuje systém (napr.
ukončený parkovací manéver),
vypne sa tiež predný a zadnýparkovací asistent. Predného a
zadného parkovacieho asistenta
znovu zapnete stlačením tlačidla
parkovacieho asistenta r alebo
zaradením spiatočky.
Deaktivácia vodičom alebo
systémom počas manévrovania sa oznámi správou Parkovanie
deaktivované v informačnom centre
vodiča.
Porucha
V informačnom centre vodiča sa
zobrazí správa, ak:
● V systéme je porucha.
● Vodič nedokončil úspešne parkovací manéver.
● Systém nie je funkčný.
Page 214 of 345
212Jazda

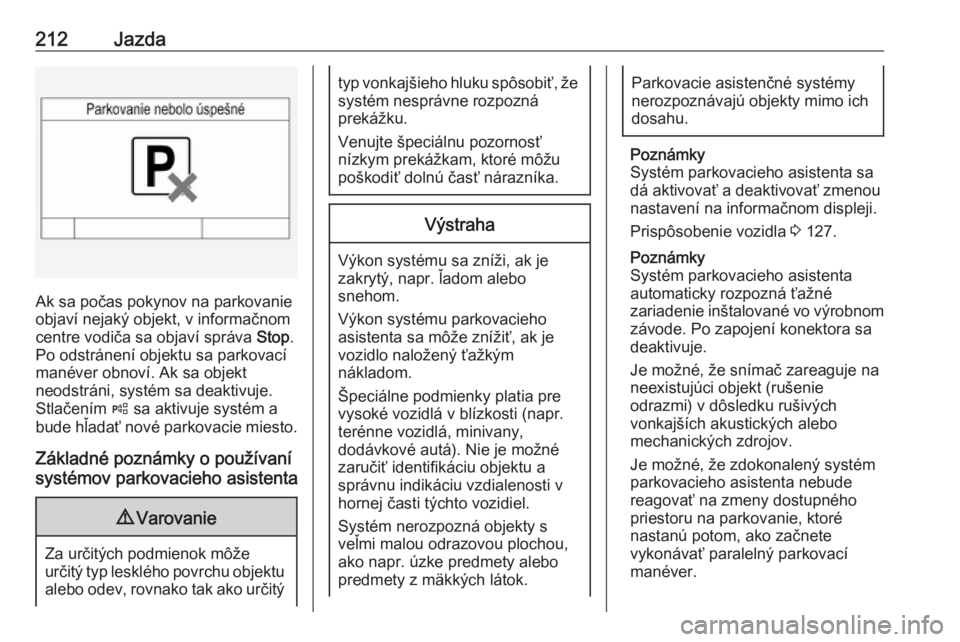

Ak sa počas pokynov na parkovanie
objaví nejaký objekt, v informačnom
centre vodiča sa objaví správa Stop.
Po odstránení objektu sa parkovací
manéver obnoví. Ak sa objekt
neodstráni, systém sa deaktivuje.
Stlačením ( sa aktivuje systém a
bude hľadať nové parkovacie miesto.
Základné poznámky o používaní
systémov parkovacieho asistenta
9 Varovanie
Za určitých podmienok môže
určitý typ lesklého povrchu objektu alebo odev, rovnako tak ako určitý
typ vonkajšieho hluku spôsobiť, žesystém nesprávne rozpozná
prekážku.
Venujte špeciálnu pozornosť
nízkym prekážkam, ktoré môžu
poškodiť dolnú časť nárazníka.Výstraha
Výkon systému sa zníži, ak je
zakrytý, napr. ľadom alebo
snehom.
Výkon systému parkovacieho
asistenta sa môže znížiť, ak je
vozidlo naložený ťažkým
nákladom.
Špeciálne podmienky platia pre
vysoké vozidlá v blízkosti (napr.
terénne vozidlá, minivany,
dodávkové autá). Nie je možné
zaručiť identifikáciu objektu a
správnu indikáciu vzdialenosti v
hornej časti týchto vozidiel.
Systém nerozpozná objekty s
veľmi malou odrazovou plochou,
ako napr. úzke predmety alebo predmety z mäkkých látok.
Parkovacie asistenčné systémy
nerozpoznávajú objekty mimo ich
dosahu.
Poznámky
Systém parkovacieho asistenta sa dá aktivovať a deaktivovať zmenou
nastavení na informačnom displeji.
Prispôsobenie vozidla 3 127.
Poznámky
Systém parkovacieho asistenta
automaticky rozpozná ťažné
zariadenie inštalované vo výrobnom závode. Po zapojení konektora sadeaktivuje.
Je možné, že snímač zareaguje na
neexistujúci objekt (rušenie
odrazmi) v dôsledku rušivých
vonkajších akustických alebo
mechanických zdrojov.
Je možné, že zdokonalený systém
parkovacieho asistenta nebude
reagovať na zmeny dostupného
priestoru na parkovanie, ktoré
nastanú potom, ako začnete
vykonávať paralelný parkovací
manéver.
Page 215 of 345

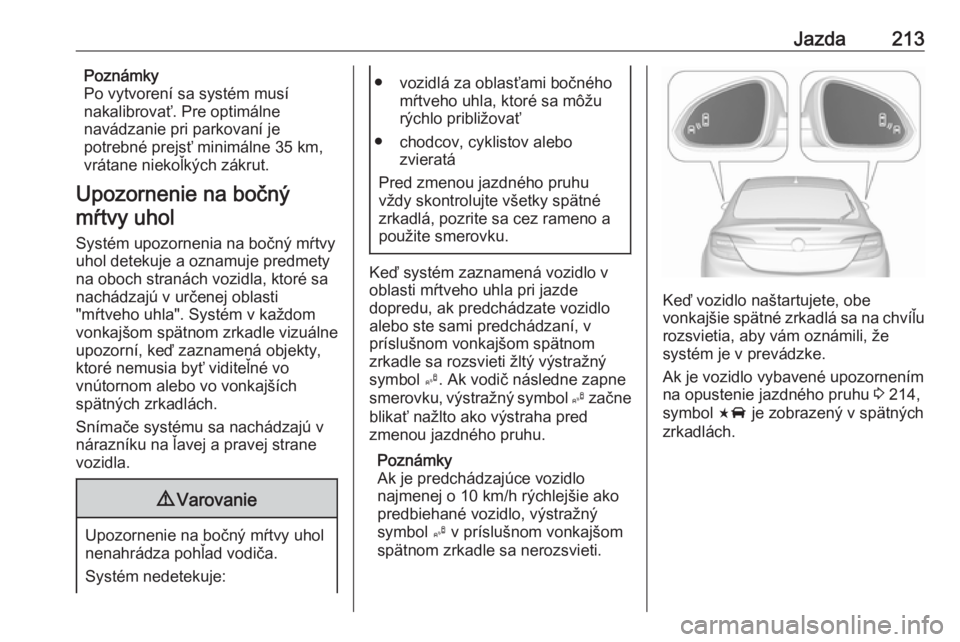

Jazda213Poznámky
Po vytvorení sa systém musí
nakalibrovať. Pre optimálne
navádzanie pri parkovaní je
potrebné prejsť minimálne 35 km,
vrátane niekoľkých zákrut.
Upozornenie na bočný mŕtvy uhol
Systém upozornenia na bočný mŕtvy
uhol detekuje a oznamuje predmety
na oboch stranách vozidla, ktoré sa
nachádzajú v určenej oblasti
"mŕtveho uhla". Systém v každom
vonkajšom spätnom zrkadle vizuálne
upozorní, keď zaznamená objekty,
ktoré nemusia byť viditeľné vo
vnútornom alebo vo vonkajších
spätných zrkadlách.
Snímače systému sa nachádzajú v
nárazníku na ľavej a pravej strane
vozidla.9 Varovanie
Upozornenie na bočný mŕtvy uhol
nenahrádza pohľad vodiča.
Systém nedetekuje:
● vozidlá za oblasťami bočného mŕtveho uhla, ktoré sa môžurýchlo približovať
● chodcov, cyklistov alebo zvieratá
Pred zmenou jazdného pruhu
vždy skontrolujte všetky spätné
zrkadlá, pozrite sa cez rameno a
použite smerovku.
Keď systém zaznamená vozidlo v
oblasti mŕtveho uhla pri jazde
dopredu, ak predchádzate vozidlo
alebo ste sami predchádzaní, v
príslušnom vonkajšom spätnom
zrkadle sa rozsvieti žltý výstražný
symbol B. Ak vodič následne zapne
smerovku, výstražný symbol B začne
blikať nažlto ako výstraha pred
zmenou jazdného pruhu.
Poznámky
Ak je predchádzajúce vozidlo najmenej o 10 km/h rýchlejšie ako predbiehané vozidlo, výstražný
symbol B v príslušnom vonkajšom
spätnom zrkadle sa nerozsvieti.
Keď vozidlo naštartujete, obe
vonkajšie spätné zrkadlá sa na chvíľu
rozsvietia, aby vám oznámili, že
systém je v prevádzke.
Ak je vozidlo vybavené upozornením
na opustenie jazdného pruhu 3 214,
symbol F je zobrazený v spätných
zrkadlách.
Page 216 of 345
214Jazda

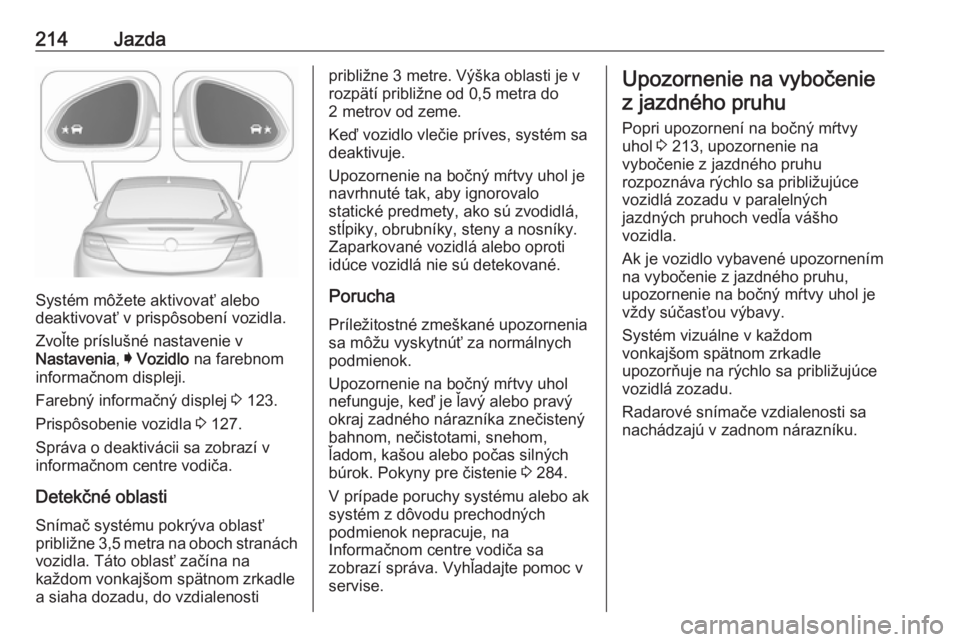

Systém môžete aktivovať alebo
deaktivovať v prispôsobení vozidla.
Zvoľte príslušné nastavenie v
Nastavenia , I Vozidlo na farebnom
informačnom displeji.
Farebný informačný displej 3 123.
Prispôsobenie vozidla 3 127.
Správa o deaktivácii sa zobrazí v
informačnom centre vodiča.
Detekčné oblasti Snímač systému pokrýva oblasť
približne 3,5 metra na oboch stranách
vozidla. Táto oblasť začína na
každom vonkajšom spätnom zrkadle
a siaha dozadu, do vzdialenosti
približne 3 metre. Výška oblasti je v
rozpätí približne od 0,5 metra do
2 metrov od zeme.
Keď vozidlo vlečie príves, systém sa
deaktivuje.
Upozornenie na bočný mŕtvy uhol je navrhnuté tak, aby ignorovalo
statické predmety, ako sú zvodidlá,
stĺpiky, obrubníky, steny a nosníky.
Zaparkované vozidlá alebo oproti
idúce vozidlá nie sú detekované.
Porucha
Príležitostné zmeškané upozornenia
sa môžu vyskytnúť za normálnych
podmienok.
Upozornenie na bočný mŕtvy uhol
nefunguje, keď je ľavý alebo pravý okraj zadného nárazníka znečistený
bahnom, nečistotami, snehom,
ľadom, kašou alebo počas silných búrok. Pokyny pre čistenie 3 284.
V prípade poruchy systému alebo ak systém z dôvodu prechodných
podmienok nepracuje, na
Informačnom centre vodiča sa
zobrazí správa. Vyhľadajte pomoc v
servise.Upozornenie na vybočenie
z jazdného pruhu
Popri upozornení na bočný mŕtvyuhol 3 213, upozornenie na
vybočenie z jazdného pruhu
rozpoznáva rýchlo sa približujúce
vozidlá zozadu v paralelných
jazdných pruhoch vedľa vášho
vozidla.
Ak je vozidlo vybavené upozornením na vybočenie z jazdného pruhu,
upozornenie na bočný mŕtvy uhol je
vždy súčasťou výbavy.
Systém vizuálne v každom
vonkajšom spätnom zrkadle
upozorňuje na rýchlo sa približujúce
vozidlá zozadu.
Radarové snímače vzdialenosti sa
nachádzajú v zadnom nárazníku.
Page 217 of 345

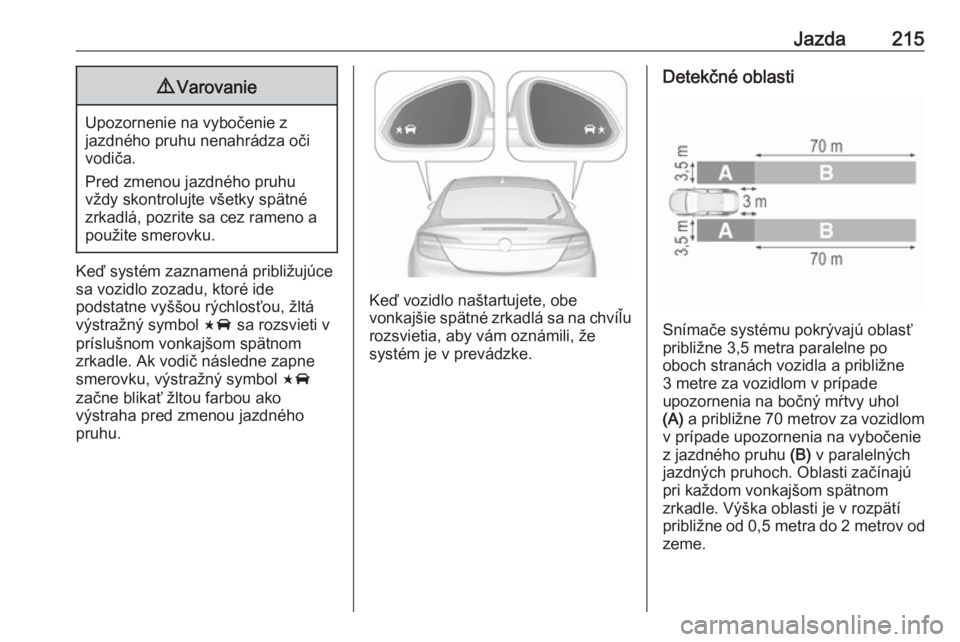

Jazda2159Varovanie
Upozornenie na vybočenie z
jazdného pruhu nenahrádza oči
vodiča.
Pred zmenou jazdného pruhu
vždy skontrolujte všetky spätné
zrkadlá, pozrite sa cez rameno a
použite smerovku.
Keď systém zaznamená približujúce
sa vozidlo zozadu, ktoré ide
podstatne vyššou rýchlosťou, žltá
výstražný symbol F sa rozsvieti v
príslušnom vonkajšom spätnom
zrkadle. Ak vodič následne zapne
smerovku, výstražný symbol F
začne blikať žltou farbou ako
výstraha pred zmenou jazdného
pruhu.
Keď vozidlo naštartujete, obe
vonkajšie spätné zrkadlá sa na chvíľu
rozsvietia, aby vám oznámili, že
systém je v prevádzke.
Detekčné oblasti
Snímače systému pokrývajú oblasť
približne 3,5 metra paralelne po
oboch stranách vozidla a približne
3 metre za vozidlom v prípade
upozornenia na bočný mŕtvy uhol (A) a približne 70 metrov za vozidlom
v prípade upozornenia na vybočenie z jazdného pruhu (B) v paralelných
jazdných pruhoch. Oblasti začínajú pri každom vonkajšom spätnom
zrkadle. Výška oblasti je v rozpätí
približne od 0,5 metra do 2 metrov od
zeme.
Page 218 of 345

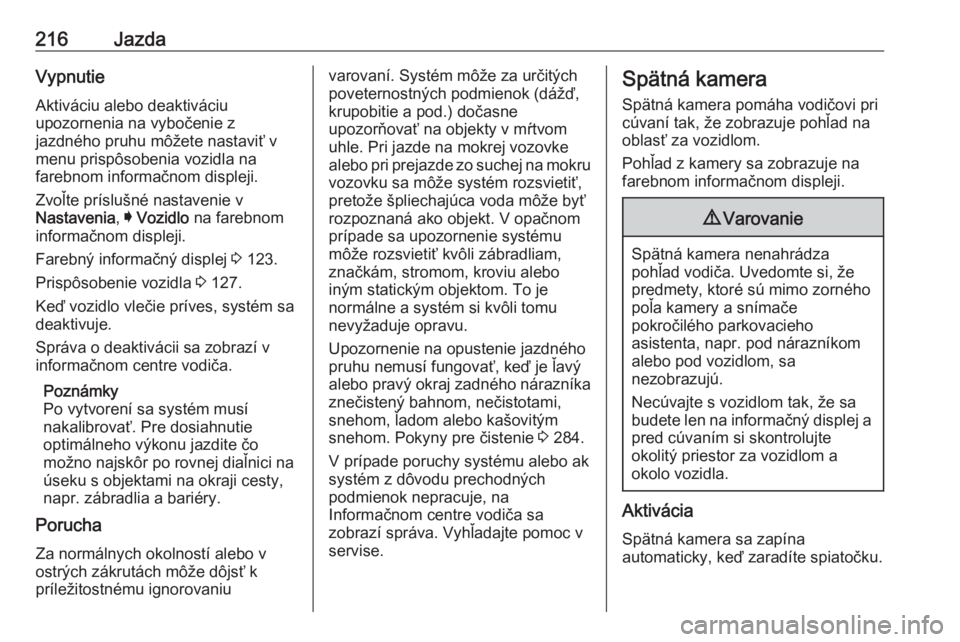

216JazdaVypnutieAktiváciu alebo deaktiváciu
upozornenia na vybočenie z
jazdného pruhu môžete nastaviť v
menu prispôsobenia vozidla na
farebnom informačnom displeji.
Zvoľte príslušné nastavenie v
Nastavenia , I Vozidlo na farebnom
informačnom displeji.
Farebný informačný displej 3 123.
Prispôsobenie vozidla 3 127.
Keď vozidlo vlečie príves, systém sa deaktivuje.
Správa o deaktivácii sa zobrazí v
informačnom centre vodiča.
Poznámky
Po vytvorení sa systém musí
nakalibrovať. Pre dosiahnutie
optimálneho výkonu jazdite čo
možno najskôr po rovnej diaľnici na
úseku s objektami na okraji cesty,
napr. zábradlia a bariéry.
Porucha
Za normálnych okolností alebo v
ostrých zákrutách môže dôjsť k
príležitostnému ignorovaniuvarovaní. Systém môže za určitých
poveternostných podmienok (dážď,
krupobitie a pod.) dočasne
upozorňovať na objekty v mŕtvom
uhle. Pri jazde na mokrej vozovke
alebo pri prejazde zo suchej na mokru vozovku sa môže systém rozsvietiť,
pretože špliechajúca voda môže byť
rozpoznaná ako objekt. V opačnom
prípade sa upozornenie systému
môže rozsvietiť kvôli zábradliam,
značkám, stromom, kroviu alebo
iným statickým objektom. To je
normálne a systém si kvôli tomu
nevyžaduje opravu.
Upozornenie na opustenie jazdného
pruhu nemusí fungovať, keď je ľavý
alebo pravý okraj zadného nárazníka
znečistený bahnom, nečistotami,
snehom, ľadom alebo kašovitým
snehom. Pokyny pre čistenie 3 284.
V prípade poruchy systému alebo ak
systém z dôvodu prechodných
podmienok nepracuje, na
Informačnom centre vodiča sa
zobrazí správa. Vyhľadajte pomoc v
servise.Spätná kamera
Spätná kamera pomáha vodičovi pricúvaní tak, že zobrazuje pohľad na
oblasť za vozidlom.
Pohľad z kamery sa zobrazuje na
farebnom informačnom displeji.9 Varovanie
Spätná kamera nenahrádza
pohľad vodiča. Uvedomte si, že
predmety, ktoré sú mimo zorného
poľa kamery a snímače
pokročilého parkovacieho
asistenta, napr. pod nárazníkom
alebo pod vozidlom, sa
nezobrazujú.
Necúvajte s vozidlom tak, že sa
budete len na informačný displej a pred cúvaním si skontrolujte
okolitý priestor za vozidlom a
okolo vozidla.
Aktivácia
Spätná kamera sa zapína
automaticky, keď zaradíte spiatočku.
Page 219 of 345

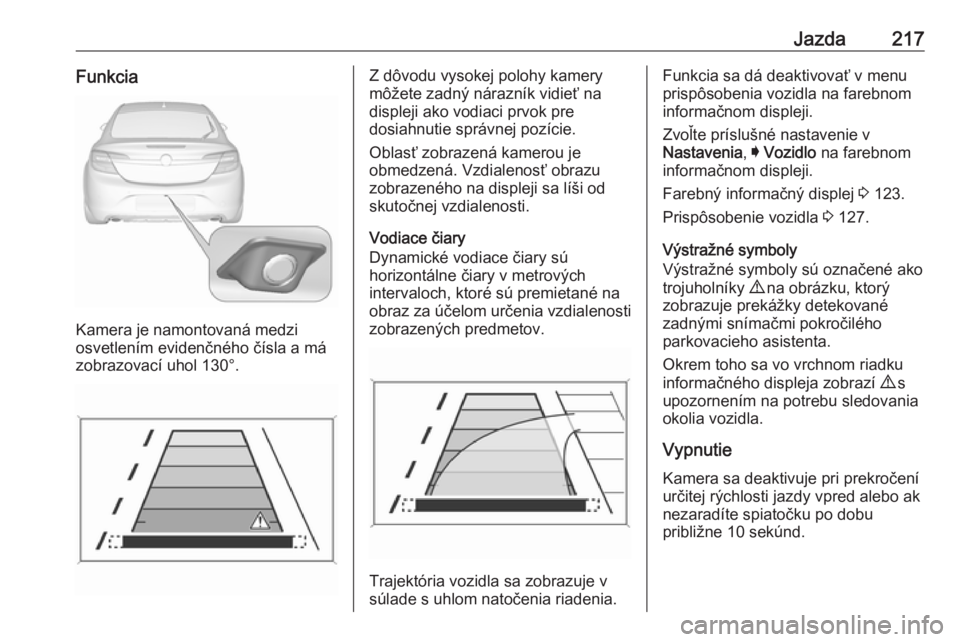

Jazda217Funkcia
Kamera je namontovaná medzi
osvetlením evidenčného čísla a má
zobrazovací uhol 130°.
Z dôvodu vysokej polohy kamery
môžete zadný nárazník vidieť na
displeji ako vodiaci prvok pre
dosiahnutie správnej pozície.
Oblasť zobrazená kamerou je
obmedzená. Vzdialenosť obrazu
zobrazeného na displeji sa líši od
skutočnej vzdialenosti.
Vodiace čiary
Dynamické vodiace čiary sú
horizontálne čiary v metrových
intervaloch, ktoré sú premietané na
obraz za účelom určenia vzdialenosti zobrazených predmetov.
Trajektória vozidla sa zobrazuje v
súlade s uhlom natočenia riadenia.
Funkcia sa dá deaktivovať v menu prispôsobenia vozidla na farebnom
informačnom displeji.
Zvoľte príslušné nastavenie v
Nastavenia , I Vozidlo na farebnom
informačnom displeji.
Farebný informačný displej 3 123.
Prispôsobenie vozidla 3 127.
Výstražné symboly
Výstražné symboly sú označené ako
trojuholníky 9 na obrázku, ktorý
zobrazuje prekážky detekované
zadnými snímačmi pokročilého
parkovacieho asistenta.
Okrem toho sa vo vrchnom riadku
informačného displeja zobrazí 9 s
upozornením na potrebu sledovania
okolia vozidla.
Vypnutie Kamera sa deaktivuje pri prekročeníurčitej rýchlosti jazdy vpred alebo ak
nezaradíte spiatočku po dobu
približne 10 sekúnd.
Page 220 of 345

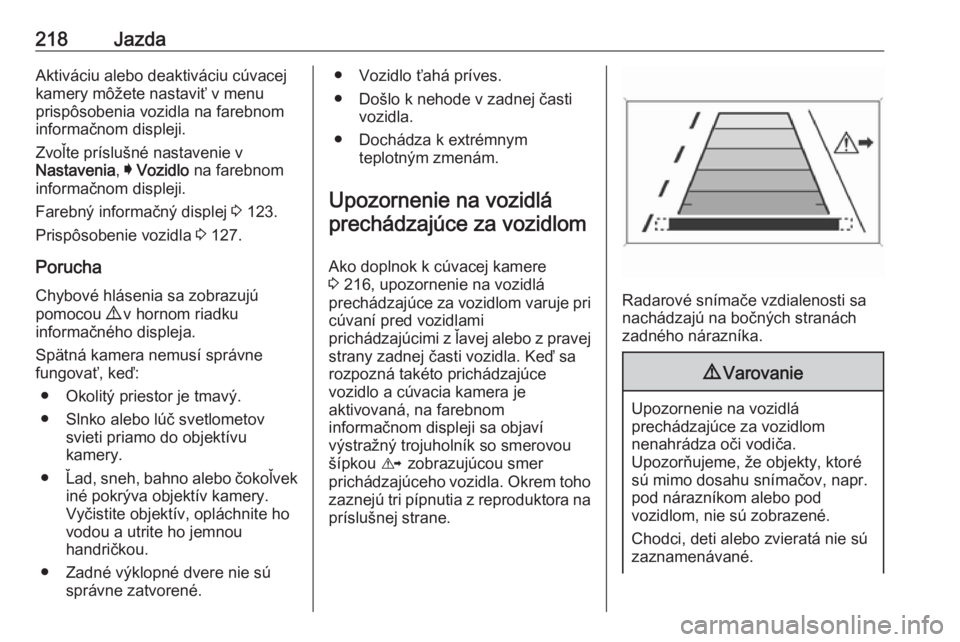

218JazdaAktiváciu alebo deaktiváciu cúvacej
kamery môžete nastaviť v menu
prispôsobenia vozidla na farebnom
informačnom displeji.
Zvoľte príslušné nastavenie v
Nastavenia , I Vozidlo na farebnom
informačnom displeji.
Farebný informačný displej 3 123.
Prispôsobenie vozidla 3 127.
Porucha
Chybové hlásenia sa zobrazujú
pomocou 9 v hornom riadku
informačného displeja.
Spätná kamera nemusí správne
fungovať, keď:
● Okolitý priestor je tmavý.
● Slnko alebo lúč svetlometov svieti priamo do objektívu
kamery.
● Ľad, sneh, bahno alebo čokoľvek
iné pokrýva objektív kamery.
Vyčistite objektív, opláchnite ho
vodou a utrite ho jemnou
handričkou.
● Zadné výklopné dvere nie sú správne zatvorené.● Vozidlo ťahá príves.
● Došlo k nehode v zadnej časti vozidla.
● Dochádza k extrémnym teplotným zmenám.
Upozornenie na vozidlá prechádzajúce za vozidlom
Ako doplnok k cúvacej kamere
3 216, upozornenie na vozidlá
prechádzajúce za vozidlom varuje pri cúvaní pred vozidlami
prichádzajúcimi z ľavej alebo z pravej
strany zadnej časti vozidla. Keď sa
rozpozná takéto prichádzajúce
vozidlo a cúvacia kamera je
aktivovaná, na farebnom
informačnom displeji sa objaví
výstražný trojuholník so smerovou šípkou K zobrazujúcou smer
prichádzajúceho vozidla. Okrem toho zaznejú tri pípnutia z reproduktora na
príslušnej strane.
Radarové snímače vzdialenosti sa
nachádzajú na bočných stranách
zadného nárazníka.
9 Varovanie
Upozornenie na vozidlá
prechádzajúce za vozidlom
nenahrádza oči vodiča.
Upozorňujeme, že objekty, ktoré
sú mimo dosahu snímačov, napr.
pod nárazníkom alebo pod
vozidlom, nie sú zobrazené.
Chodci, deti alebo zvieratá nie sú
zaznamenávané.
