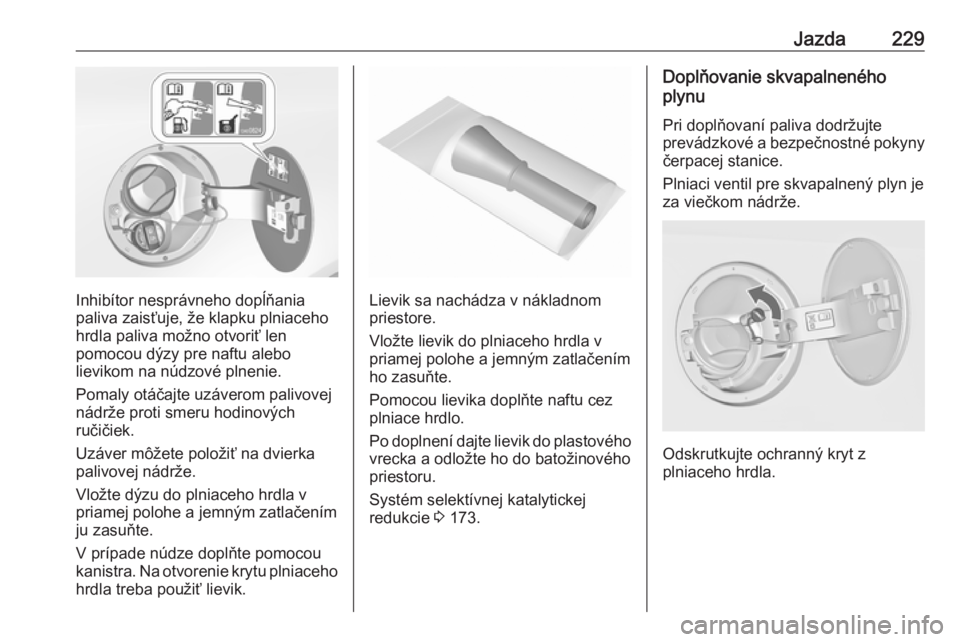

Jazda229
Inhibítor nesprávneho dopĺňania
paliva zaisťuje, že klapku plniaceho hrdla paliva možno otvoriť len
pomocou dýzy pre naftu alebo
lievikom na núdzové plnenie.
Pomaly otáčajte uzáverom palivovej
nádrže proti smeru hodinových
ručičiek.
Uzáver môžete položiť na dvierka palivovej nádrže.
Vložte dýzu do plniaceho hrdla v
priamej polohe a jemným zatlačením
ju zasuňte.
V prípade núdze doplňte pomocou
kanistra. Na otvorenie krytu plniaceho
hrdla treba použiť lievik.Lievik sa nachádza v nákladnom
priestore.
Vložte lievik do plniaceho hrdla v priamej polohe a jemným zatlačením
ho zasuňte.
Pomocou lievika doplňte naftu cez
plniace hrdlo.
Po doplnení dajte lievik do plastového vrecka a odložte ho do batožinového
priestoru.
Systém selektívnej katalytickej
redukcie 3 173.
Doplňovanie skvapalneného
plynu
Pri doplňovaní paliva dodržujte
prevádzkové a bezpečnostné pokyny
čerpacej stanice.
Plniaci ventil pre skvapalnený plyn je
za viečkom nádrže.
Odskrutkujte ochranný kryt z
plniaceho hrdla.
Page 232 of 345

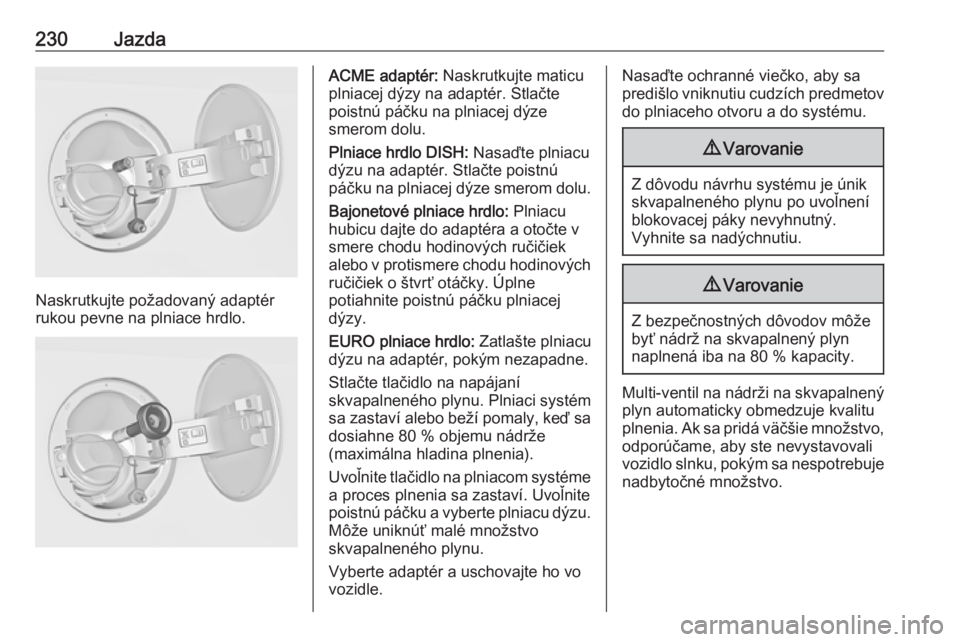

230Jazda
Naskrutkujte požadovaný adaptér
rukou pevne na plniace hrdlo.
ACME adaptér: Naskrutkujte maticu
plniacej dýzy na adaptér. Stlačte
poistnú páčku na plniacej dýze
smerom dolu.
Plniace hrdlo DISH: Nasaďte plniacu
dýzu na adaptér. Stlačte poistnú páčku na plniacej dýze smerom dolu.
Bajonetové plniace hrdlo: Plniacu
hubicu dajte do adaptéra a otočte v
smere chodu hodinových ručičiek
alebo v protismere chodu hodinových ručičiek o štvrť otáčky. Úplne
potiahnite poistnú páčku plniacej
dýzy.
EURO plniace hrdlo: Zatlašte plniacu
dýzu na adaptér, pokým nezapadne.
Stlačte tlačidlo na napájaní
skvapalneného plynu. Plniaci systém
sa zastaví alebo beží pomaly, keď sa dosiahne 80 % objemu nádrže
(maximálna hladina plnenia).
Uvoľnite tlačidlo na plniacom systéme
a proces plnenia sa zastaví. Uvoľnite
poistnú páčku a vyberte plniacu dýzu. Môže uniknúť malé množstvo
skvapalneného plynu.
Vyberte adaptér a uschovajte ho vo
vozidle.Nasaďte ochranné viečko, aby sa
predišlo vniknutiu cudzích predmetov
do plniaceho otvoru a do systému.9 Varovanie
Z dôvodu návrhu systému je únik
skvapalneného plynu po uvoľnení blokovacej páky nevyhnutný.
Vyhnite sa nadýchnutiu.
9 Varovanie
Z bezpečnostných dôvodov môže
byť nádrž na skvapalnený plyn
naplnená iba na 80 % kapacity.
Multi-ventil na nádrži na skvapalnený plyn automaticky obmedzuje kvalitu
plnenia. Ak sa pridá väčšie množstvo,
odporúčame, aby ste nevystavovali
vozidlo slnku, pokým sa nespotrebuje
nadbytočné množstvo.
Page 233 of 345

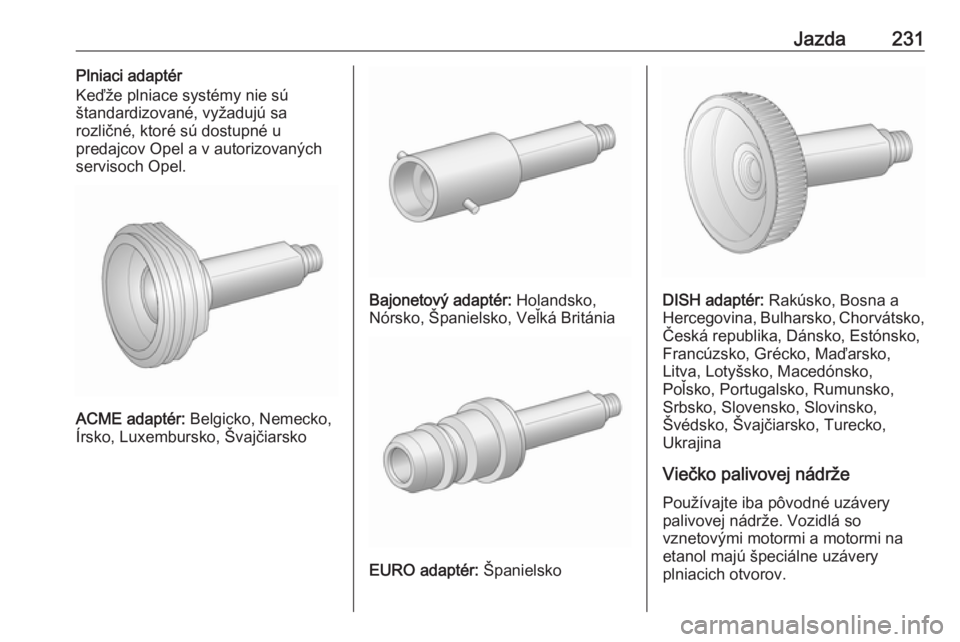

Jazda231Plniaci adaptér
Keďže plniace systémy nie sú
štandardizované, vyžadujú sa
rozličné, ktoré sú dostupné u
predajcov Opel a v autorizovaných
servisoch Opel.
ACME adaptér: Belgicko, Nemecko,
Írsko, Luxembursko, Švajčiarsko
Bajonetový adaptér: Holandsko,
Nórsko, Španielsko, Veľká Británia
EURO adaptér: Španielsko
DISH adaptér: Rakúsko, Bosna a
Hercegovina, Bulharsko, Chorvátsko, Česká republika, Dánsko, Estónsko,
Francúzsko, Grécko, Maďarsko,
Litva, Lotyšsko, Macedónsko,
Poľsko, Portugalsko, Rumunsko,
Srbsko, Slovensko, Slovinsko,
Švédsko, Švajčiarsko, Turecko,
Ukrajina
Viečko palivovej nádrže
Používajte iba pôvodné uzávery
palivovej nádrže. Vozidlá so
vznetovými motormi a motormi na
etanol majú špeciálne uzávery
plniacich otvorov.
Page 234 of 345

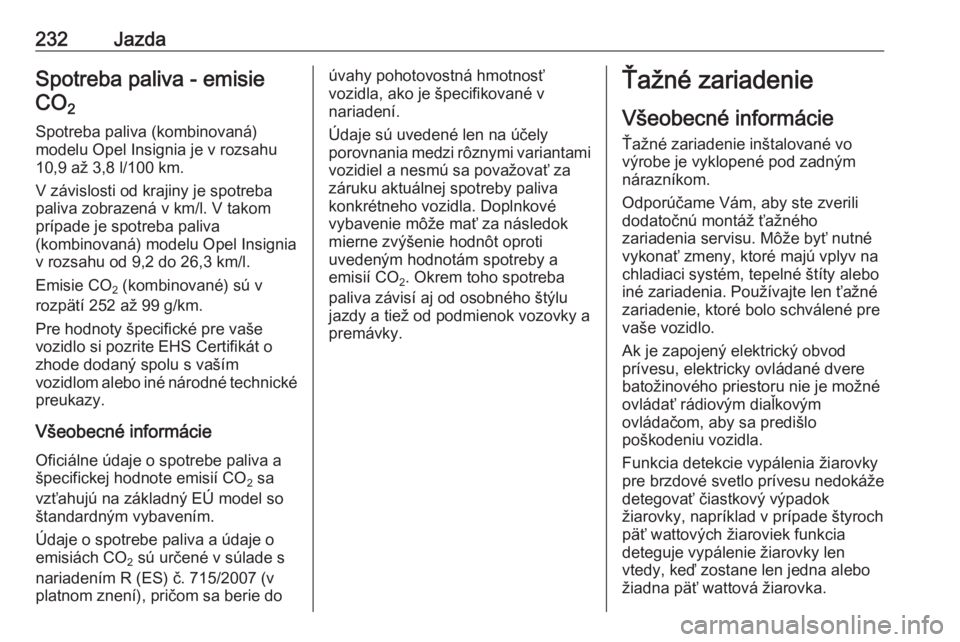

232JazdaSpotreba paliva - emisieCO 2
Spotreba paliva (kombinovaná)
modelu Opel Insignia je v rozsahu
10,9 až 3,8 l/100 km.
V závislosti od krajiny je spotreba
paliva zobrazená v km/l. V takom
prípade je spotreba paliva
(kombinovaná) modelu Opel Insignia
v rozsahu od 9,2 do 26,3 km/l.
Emisie CO 2 (kombinované) sú v
rozpätí 252 až 99 g/km.
Pre hodnoty špecifické pre vaše
vozidlo si pozrite EHS Certifikát o
zhode dodaný spolu s vaším
vozidlom alebo iné národné technické preukazy.
Všeobecné informácie Oficiálne údaje o spotrebe paliva a
špecifickej hodnote emisií CO 2 sa
vzťahujú na základný EÚ model so
štandardným vybavením.
Údaje o spotrebe paliva a údaje o
emisiách CO 2 sú určené v súlade s
nariadením R (ES) č. 715/2007 (v
platnom znení), pričom sa berie doúvahy pohotovostná hmotnosť
vozidla, ako je špecifikované v
nariadení.
Údaje sú uvedené len na účely
porovnania medzi rôznymi variantami
vozidiel a nesmú sa považovať za
záruku aktuálnej spotreby paliva
konkrétneho vozidla. Doplnkové
vybavenie môže mať za následok
mierne zvýšenie hodnôt oproti
uvedeným hodnotám spotreby a
emisií CO 2. Okrem toho spotreba
paliva závisí aj od osobného štýlu
jazdy a tiež od podmienok vozovky a
premávky.Ťažné zariadenie
Všeobecné informácie
Ťažné zariadenie inštalované vo
výrobe je vyklopené pod zadným
nárazníkom.
Odporúčame Vám, aby ste zverili
dodatočnú montáž ťažného
zariadenia servisu. Môže byť nutné
vykonať zmeny, ktoré majú vplyv na
chladiaci systém, tepelné štíty alebo iné zariadenia. Používajte len ťažné
zariadenie, ktoré bolo schválené pre
vaše vozidlo.
Ak je zapojený elektrický obvod
prívesu, elektricky ovládané dvere
batožinového priestoru nie je možné
ovládať rádiovým diaľkovým
ovládačom, aby sa predišlo
poškodeniu vozidla.
Funkcia detekcie vypálenia žiarovky pre brzdové svetlo prívesu nedokáže
detegovať čiastkový výpadok
žiarovky, napríklad v prípade štyroch
päť wattových žiaroviek funkcia
deteguje vypálenie žiarovky len
vtedy, keď zostane len jedna alebo
žiadna päť wattová žiarovka.
Page 235 of 345

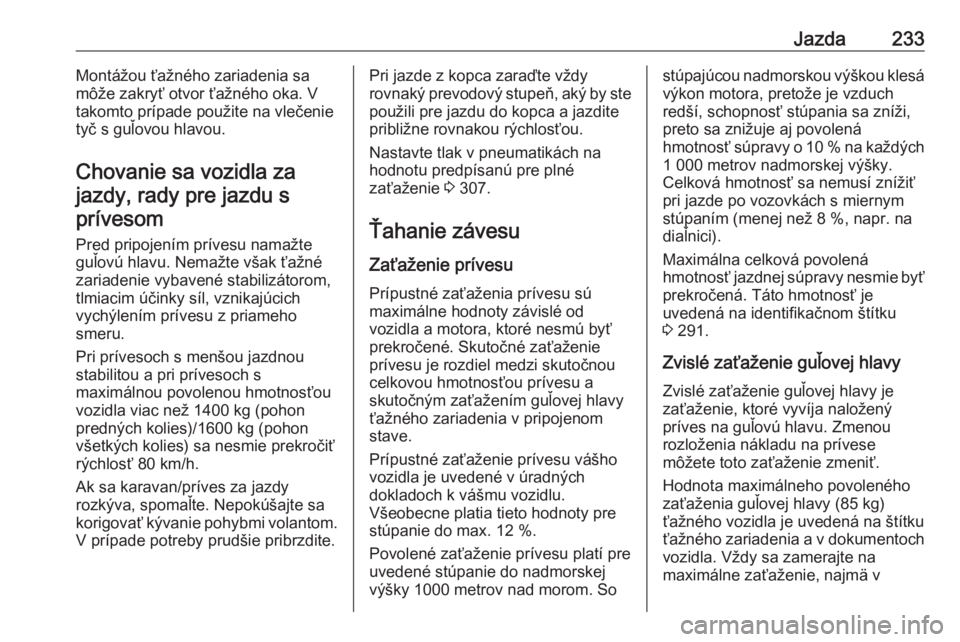

Jazda233Montážou ťažného zariadenia sa
môže zakryť otvor ťažného oka. V
takomto prípade použite na vlečenie
tyč s guľovou hlavou.
Chovanie sa vozidla za jazdy, rady pre jazdu sprívesom
Pred pripojením prívesu namažte
guľovú hlavu. Nemažte však ťažné
zariadenie vybavené stabilizátorom,
tlmiacim účinky síl, vznikajúcich
vychýlením prívesu z priameho
smeru.
Pri prívesoch s menšou jazdnou
stabilitou a pri prívesoch s
maximálnou povolenou hmotnosťou
vozidla viac než 1400 kg (pohon
predných kolies)/1600 kg (pohon všetkých kolies) sa nesmie prekročiť
rýchlosť 80 km/h.
Ak sa karavan/príves za jazdy
rozkýva, spomaľte. Nepokúšajte sa
korigovať kývanie pohybmi volantom.
V prípade potreby prudšie pribrzdite.Pri jazde z kopca zaraďte vždy
rovnaký prevodový stupeň, aký by ste
použili pre jazdu do kopca a jazdite
približne rovnakou rýchlosťou.
Nastavte tlak v pneumatikách na
hodnotu predpísanú pre plné
zaťaženie 3 307.
Ťahanie závesu Zaťaženie prívesu
Prípustné zaťaženia prívesu sú
maximálne hodnoty závislé od
vozidla a motora, ktoré nesmú byť
prekročené. Skutočné zaťaženie
prívesu je rozdiel medzi skutočnou
celkovou hmotnosťou prívesu a
skutočným zaťažením guľovej hlavy
ťažného zariadenia v pripojenom
stave.
Prípustné zaťaženie prívesu vášho
vozidla je uvedené v úradných
dokladoch k vášmu vozidlu.
Všeobecne platia tieto hodnoty pre
stúpanie do max. 12 %.
Povolené zaťaženie prívesu platí pre
uvedené stúpanie do nadmorskej výšky 1000 metrov nad morom. Sostúpajúcou nadmorskou výškou klesá výkon motora, pretože je vzduch
redší, schopnosť stúpania sa zníži,
preto sa znižuje aj povolená
hmotnosť súpravy o 10 % na každých
1 000 metrov nadmorskej výšky.
Celková hmotnosť sa nemusí znížiť
pri jazde po vozovkách s miernym
stúpaním (menej než 8 %, napr. na
diaľnici).
Maximálna celková povolená
hmotnosť jazdnej súpravy nesmie byť
prekročená. Táto hmotnosť je
uvedená na identifikačnom štítku
3 291.
Zvislé zaťaženie guľovej hlavy
Zvislé zaťaženie guľovej hlavy je
zaťaženie, ktoré vyvíja naložený
príves na guľovú hlavu. Zmenou
rozloženia nákladu na prívese
môžete toto zaťaženie zmeniť.
Hodnota maximálneho povoleného
zaťaženia guľovej hlavy (85 kg)
ťažného vozidla je uvedená na štítku
ťažného zariadenia a v dokumentoch
vozidla. Vždy sa zamerajte na
maximálne zaťaženie, najmä v
Page 236 of 345

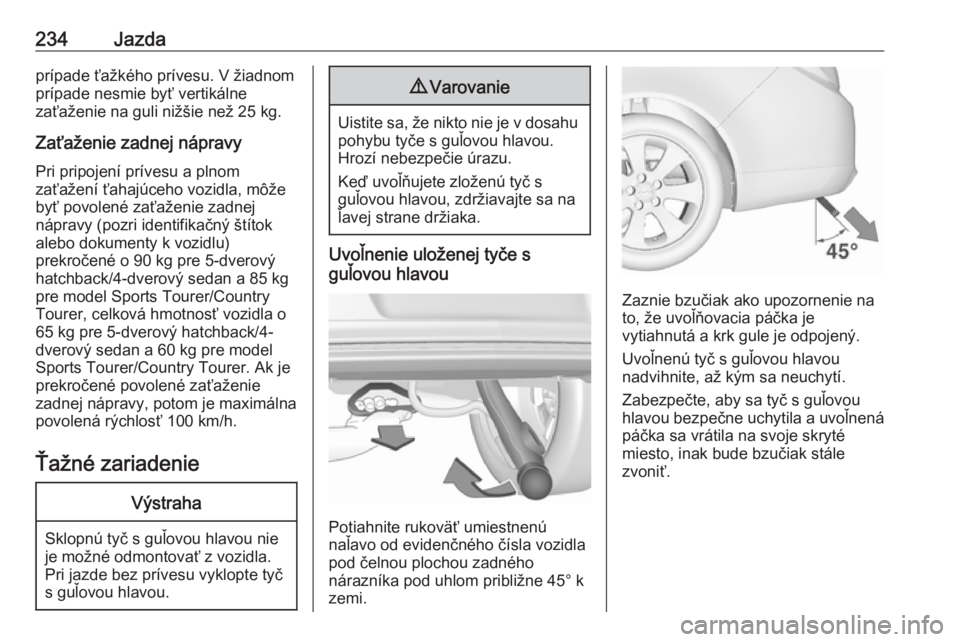

234Jazdaprípade ťažkého prívesu. V žiadnom
prípade nesmie byť vertikálne
zaťaženie na guli nižšie než 25 kg.
Zaťaženie zadnej nápravy Pri pripojení prívesu a plnom
zaťažení ťahajúceho vozidla, môže
byť povolené zaťaženie zadnej
nápravy (pozri identifikačný štítok
alebo dokumenty k vozidlu)
prekročené o 90 kg pre 5-dverový
hatchback/4-dverový sedan a 85 kg
pre model Sports Tourer/Country Tourer, celková hmotnosť vozidla o
65 kg pre 5-dverový hatchback/4-
dverový sedan a 60 kg pre model
Sports Tourer/Country Tourer. Ak je
prekročené povolené zaťaženie
zadnej nápravy, potom je maximálna
povolená rýchlosť 100 km/h.
Ťažné zariadenieVýstraha
Sklopnú tyč s guľovou hlavou nie
je možné odmontovať z vozidla.
Pri jazde bez prívesu vyklopte tyč
s guľovou hlavou.
9 Varovanie
Uistite sa, že nikto nie je v dosahu
pohybu tyče s guľovou hlavou.
Hrozí nebezpečie úrazu.
Keď uvoľňujete zloženú tyč s
guľovou hlavou, zdržiavajte sa na
ľavej strane držiaka.
Uvoľnenie uloženej tyče s
guľovou hlavou
Potiahnite rukoväť umiestnenú
naľavo od evidenčného čísla vozidla
pod čelnou plochou zadného
nárazníka pod uhlom približne 45° k
zemi.
Zaznie bzučiak ako upozornenie na
to, že uvoľňovacia páčka je
vytiahnutá a krk gule je odpojený.
Uvoľnenú tyč s guľovou hlavou
nadvihnite, až kým sa neuchytí.
Zabezpečte, aby sa tyč s guľovou
hlavou bezpečne uchytila a uvoľnená páčka sa vrátila na svoje skryté
miesto, inak bude bzučiak stále
zvoniť.
Page 237 of 345

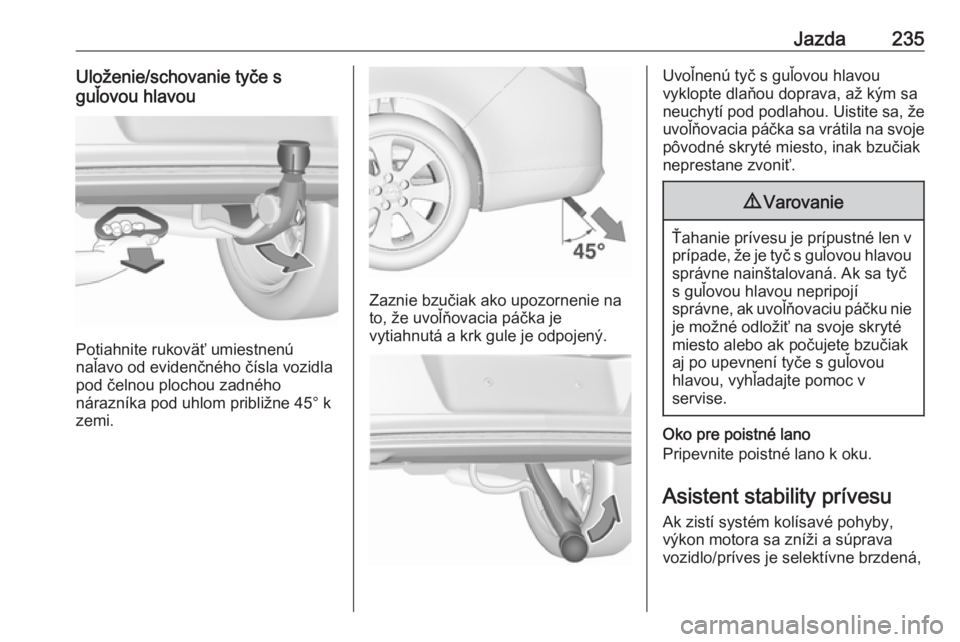

Jazda235Uloženie/schovanie tyče s
guľovou hlavou
Potiahnite rukoväť umiestnenú
naľavo od evidenčného čísla vozidla
pod čelnou plochou zadného
nárazníka pod uhlom približne 45° k
zemi.
Zaznie bzučiak ako upozornenie na
to, že uvoľňovacia páčka je
vytiahnutá a krk gule je odpojený.
Uvoľnenú tyč s guľovou hlavou
vyklopte dlaňou doprava, až kým sa
neuchytí pod podlahou. Uistite sa, že
uvoľňovacia páčka sa vrátila na svoje pôvodné skryté miesto, inak bzučiak
neprestane zvoniť.9 Varovanie
Ťahanie prívesu je prípustné len v
prípade, že je tyč s guľovou hlavou
správne nainštalovaná. Ak sa tyč
s guľovou hlavou nepripojí
správne, ak uvoľňovaciu páčku nie
je možné odložiť na svoje skryté
miesto alebo ak počujete bzučiak
aj po upevnení tyče s guľovou
hlavou, vyhľadajte pomoc v
servise.
Oko pre poistné lano
Pripevnite poistné lano k oku.
Asistent stability prívesu Ak zistí systém kolísavé pohyby,
výkon motora sa zníži a súprava
vozidlo/príves je selektívne brzdená,
Page 238 of 345

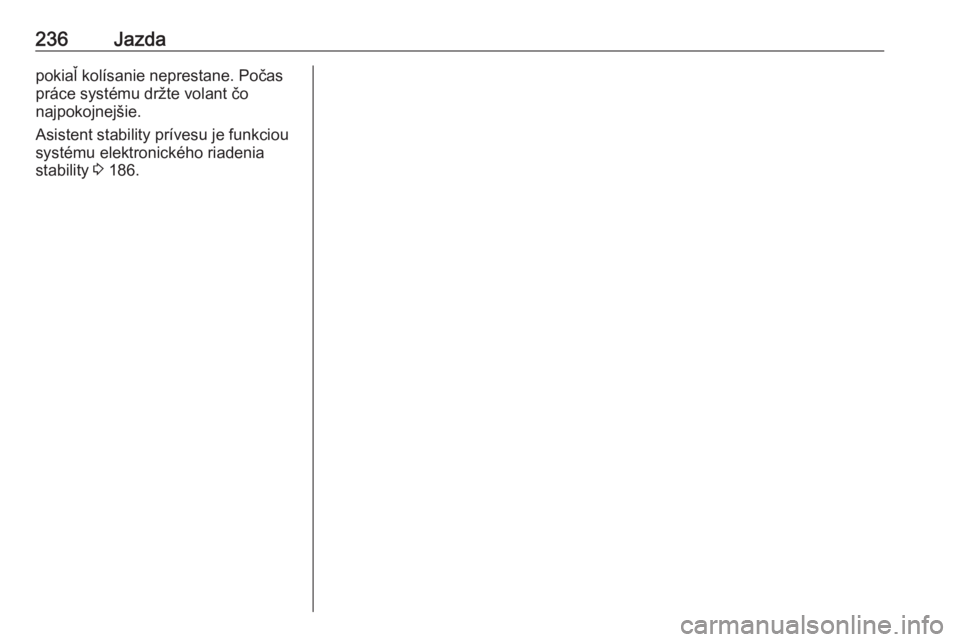

236Jazdapokiaľ kolísanie neprestane. Počas
práce systému držte volant čo
najpokojnejšie.
Asistent stability prívesu je funkciou
systému elektronického riadenia
stability 3 186.
Page 239 of 345

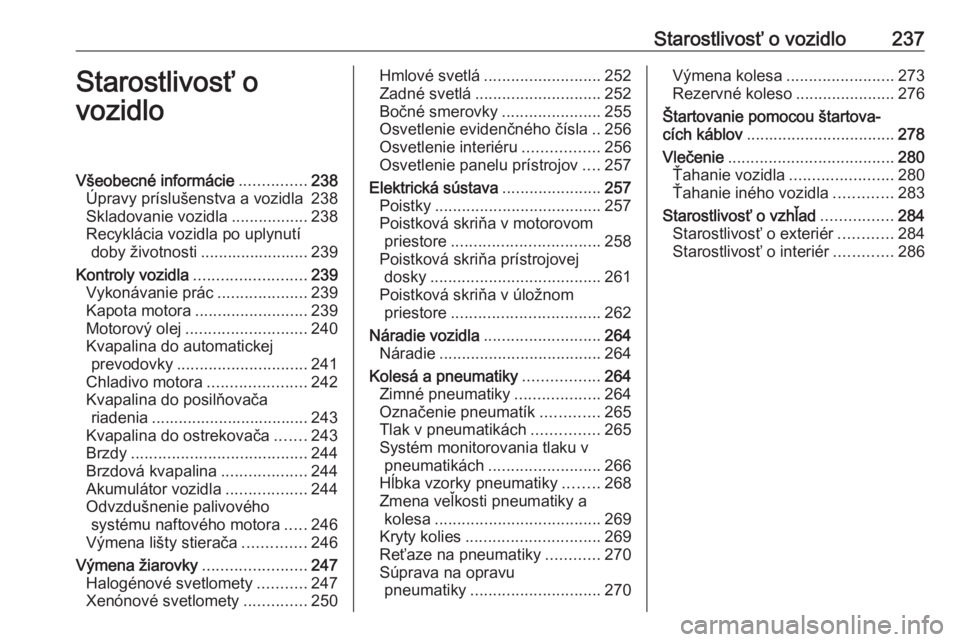

Starostlivosť o vozidlo237Starostlivosť o
vozidloVšeobecné informácie ...............238
Úpravy príslušenstva a vozidla 238
Skladovanie vozidla .................238
Recyklácia vozidla po uplynutí doby životnosti ........................ 239
Kontroly vozidla ......................... 239
Vykonávanie prác ....................239
Kapota motora ......................... 239
Motorový olej ........................... 240
Kvapalina do automatickej prevodovky ............................. 241
Chladivo motora ......................242
Kvapalina do posilňovača riadenia ................................... 243
Kvapalina do ostrekovača .......243
Brzdy ....................................... 244
Brzdová kvapalina ...................244
Akumulátor vozidla ..................244
Odvzdušnenie palivového systému naftového motora .....246
Výmena lišty stierača ..............246
Výmena žiarovky .......................247
Halogénové svetlomety ...........247
Xenónové svetlomety ..............250Hmlové svetlá .......................... 252
Zadné svetlá ............................ 252
Bočné smerovky ......................255
Osvetlenie evidenčného čísla ..256
Osvetlenie interiéru .................256
Osvetlenie panelu prístrojov ....257
Elektrická sústava ......................257
Poistky ..................................... 257
Poistková skriňa v motorovom priestore ................................. 258
Poistková skriňa prístrojovej dosky ...................................... 261
Poistková skriňa v úložnom priestore ................................. 262
Náradie vozidla .......................... 264
Náradie .................................... 264
Kolesá a pneumatiky .................264
Zimné pneumatiky ...................264
Označenie pneumatík .............265
Tlak v pneumatikách ...............265
Systém monitorovania tlaku v pneumatikách ......................... 266
Hĺbka vzorky pneumatiky ........268
Zmena veľkosti pneumatiky a kolesa ..................................... 269
Kryty kolies .............................. 269
Reťaze na pneumatiky ............270
Súprava na opravu pneumatiky ............................. 270Výmena kolesa........................273
Rezervné koleso ......................276
Štartovanie pomocou štartova‐ cích káblov ................................. 278
Vlečenie ..................................... 280
Ťahanie vozidla .......................280
Ťahanie iného vozidla .............283
Starostlivosť o vzhľad ................284
Starostlivosť o exteriér ............284
Starostlivosť o interiér .............286
Page 240 of 345
238Starostlivosť o vozidloVšeobecné informácie
Úpravy príslušenstva a vozidla
Odporúčame používať originálne
náhradné dielce a príslušenstvo a
dielce schválené výrobným závodom
pre typ vášho vozidla. Nemôžeme
odhadnúť ani zaručiť spoľahlivosť
iných výrobkov, a to ani v prípade, že majú oficiálne alebo inak udelené
schválenie.
Nevykonávajte žiadne zmeny v
elektrickej sústave, napríklad zmeny
elektronických riadiacich jednotiek
(ladenie čipov).Výstraha
Keď sa vozidlo preváža vlakom
alebo odťahovým vozidlom,
lapače nečistôt sa môžu poškodiť.
Skladovanie vozidla
Dlhodobé odstavenie vozidla Ak má byť vozidlo odstavené na
niekoľko mesiacov:
● Umyte a navoskujte vozidlo.
● Nechajte skontrolovať vosk v motorovom priestore a na
spodku vozidla.
● Vyčistite a nakonzervujte gumové tesnenia.
● Úplne natankujte nádrž.
● Vymeňte motorový olej.
● Vypustite nádržku kvapaliny ostrekovača.
● Skontrolujte nemrznúcu kvapalinu a ochranu proti korózii.
● Nastavte tlak v pneumatikách na hodnotu predpísanú pre plné
zaťaženie.
● Zaparkujte vozidlo na suchém a dobře větraném místě. Zaraďteprvý prevodový stupeň alebo
spiatočku alebo uveďte voliacu
páku do polohy P. Zabráni sa tým
samovoľnému pohybu vozidla.● Parkovaciu brzdu nechajte odbrzdenú.
● Otvorte kapotu, zavrite všetky dvere a zamknite vozidlo.
● Odpojte svorku od záporného vývodu akumulátora vozidla.
Pamätajte si, že nie sú všetky
systémy funkčné, napr. systém
alarmu.
Opätovné uvedenie vozidla do
prevádzky
Keď sa vozidlo vráti do prevádzky: ● Pripojte svorku k zápornému vývodu akumulátora vozidla.Aktivujte elektroniku elektricky
ovládaných okien.
● Skontrolujte tlak vzduchu v pneumatikách.
● Naplňte nádržku kvapaliny ostrekovača.
● Skontrolujte hladinu motorového oleja.
● Skontrolujte hladinu chladiacej kvapaliny.
● Ak je to nutné, namontujte evidenčné číslo.
