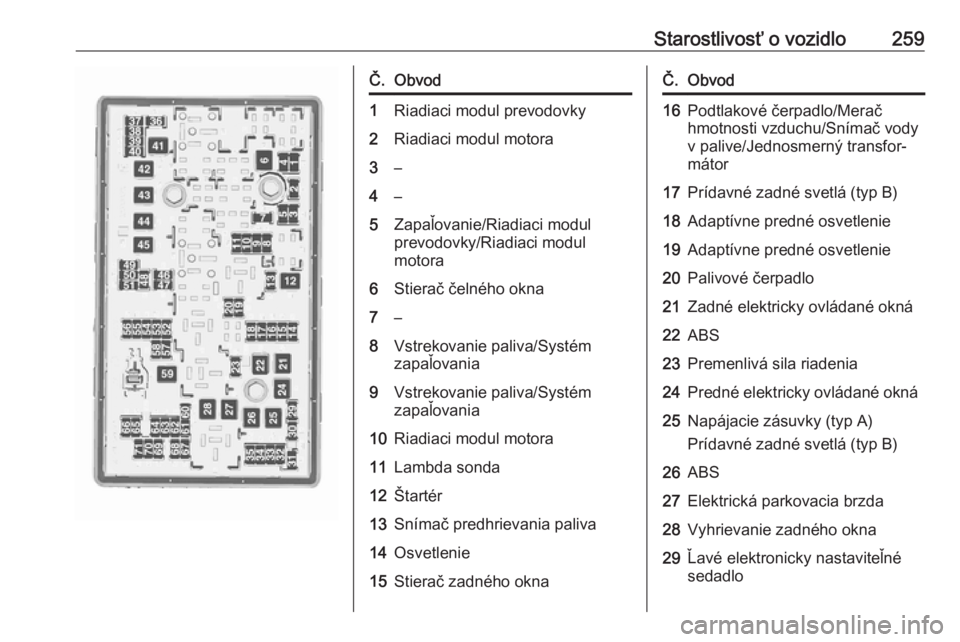

Starostlivosť o vozidlo259Č.Obvod1Riadiaci modul prevodovky2Riadiaci modul motora3–4–5Zapaľovanie/Riadiaci modul
prevodovky/Riadiaci modul
motora6Stierač čelného okna7–8Vstrekovanie paliva/Systém
zapaľovania9Vstrekovanie paliva/Systém
zapaľovania10Riadiaci modul motora11Lambda sonda12Štartér13Snímač predhrievania paliva14Osvetlenie15Stierač zadného oknaČ.Obvod16Podtlakové čerpadlo/Merač
hmotnosti vzduchu/Snímač vody
v palive/Jednosmerný transfor‐
mátor17Prídavné zadné svetlá (typ B)18Adaptívne predné osvetlenie19Adaptívne predné osvetlenie20Palivové čerpadlo21Zadné elektricky ovládané okná22ABS23Premenlivá sila riadenia24Predné elektricky ovládané okná25Napájacie zásuvky (typ A)
Prídavné zadné svetlá (typ B)26ABS27Elektrická parkovacia brzda28Vyhrievanie zadného okna29Ľavé elektronicky nastaviteľné
sedadlo

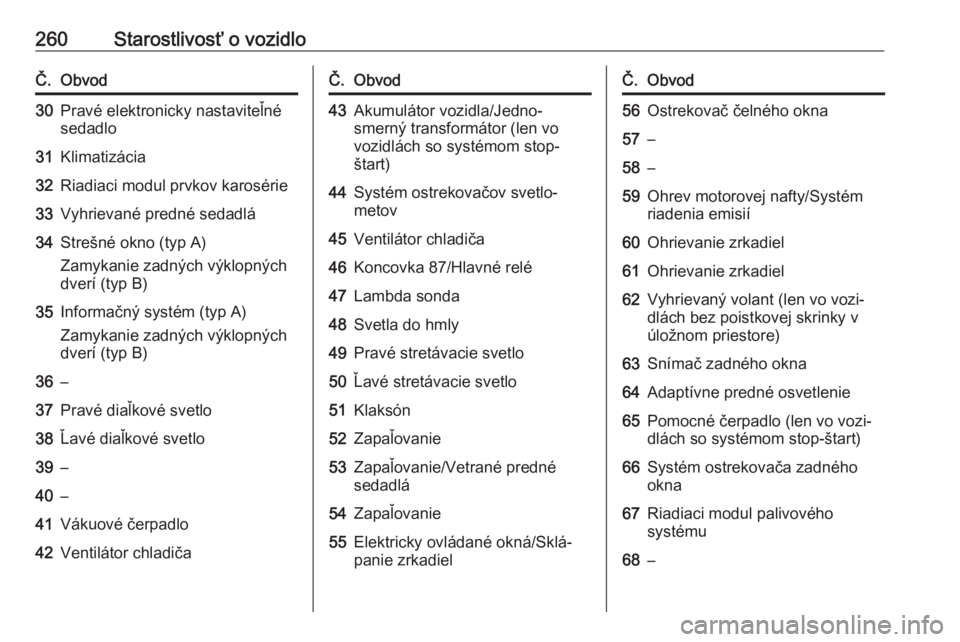

Page 262 of 345
260Starostlivosť o vozidloČ.Obvod30Pravé elektronicky nastaviteľné
sedadlo31Klimatizácia32Riadiaci modul prvkov karosérie33Vyhrievané predné sedadlá34Strešné okno (typ A)
Zamykanie zadných výklopných
dverí (typ B)35Informačný systém (typ A)
Zamykanie zadných výklopných
dverí (typ B)36–37Pravé diaľkové svetlo38Ľavé diaľkové svetlo39–40–41Vákuové čerpadlo42Ventilátor chladičaČ.Obvod43Akumulátor vozidla/Jedno‐
smerný transformátor (len vo
vozidlách so systémom stop-
štart)44Systém ostrekovačov svetlo‐
metov45Ventilátor chladiča46Koncovka 87/Hlavné relé47Lambda sonda48Svetla do hmly49Pravé stretávacie svetlo50Ľavé stretávacie svetlo51Klaksón52Zapaľovanie53Zapaľovanie/Vetrané predné
sedadlá54Zapaľovanie55Elektricky ovládané okná/Sklá‐
panie zrkadielČ.Obvod56Ostrekovač čelného okna57–58–59Ohrev motorovej nafty/Systém
riadenia emisií60Ohrievanie zrkadiel61Ohrievanie zrkadiel62Vyhrievaný volant (len vo vozi‐
dlách bez poistkovej skrinky v
úložnom priestore)63Snímač zadného okna64Adaptívne predné osvetlenie65Pomocné čerpadlo (len vo vozi‐
dlách so systémom stop-štart)66Systém ostrekovača zadného
okna67Riadiaci modul palivového
systému68–
Page 263 of 345

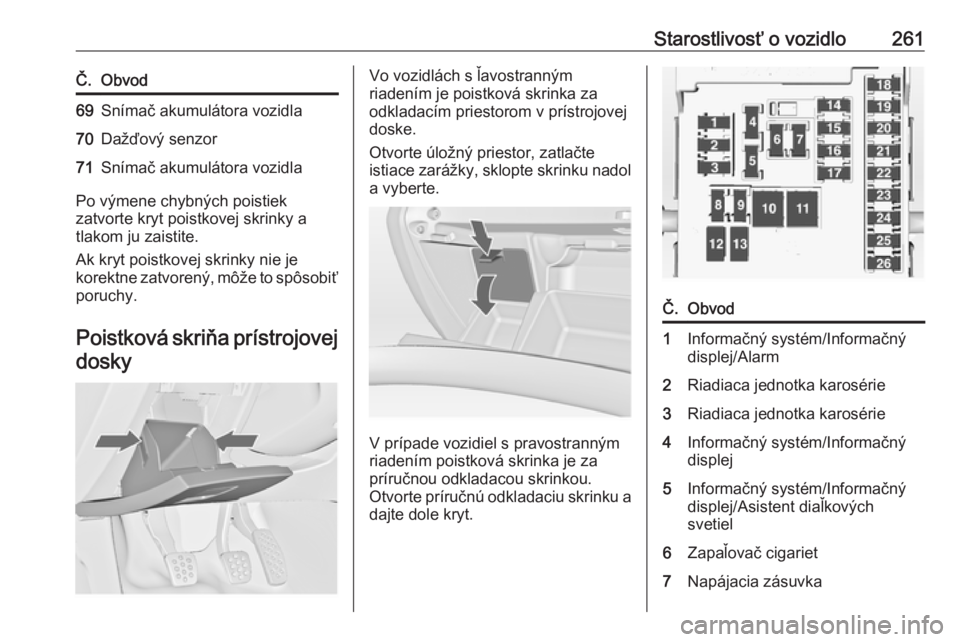

Starostlivosť o vozidlo261Č.Obvod69Snímač akumulátora vozidla70Dažďový senzor71Snímač akumulátora vozidla
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchy.
Poistková skriňa prístrojovej
dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
odkladacím priestorom v prístrojovej
doske.
Otvorte úložný priestor, zatlačte
istiace zarážky, sklopte skrinku nadol a vyberte.
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú odkladaciu skrinku a dajte dole kryt.
Č.Obvod1Informačný systém/Informačný
displej/Alarm2Riadiaca jednotka karosérie3Riadiaca jednotka karosérie4Informačný systém/Informačný
displej5Informačný systém/Informačný
displej/Asistent diaľkových
svetiel6Zapaľovač cigariet7Napájacia zásuvka
Page 264 of 345

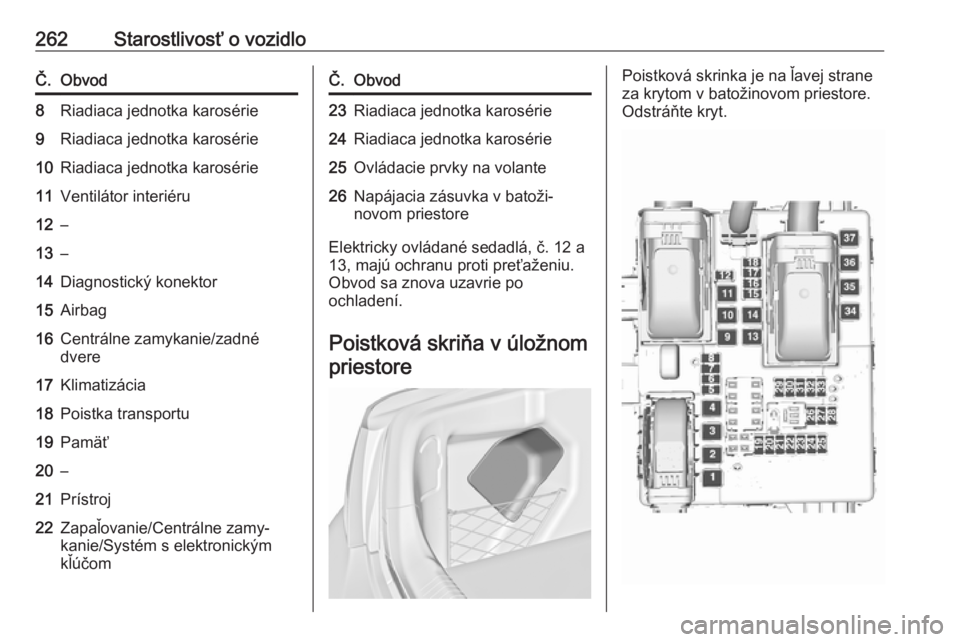

262Starostlivosť o vozidloČ.Obvod8Riadiaca jednotka karosérie9Riadiaca jednotka karosérie10Riadiaca jednotka karosérie11Ventilátor interiéru12–13–14Diagnostický konektor15Airbag16Centrálne zamykanie/zadné
dvere17Klimatizácia18Poistka transportu19Pamäť20–21Prístroj22Zapaľovanie/Centrálne zamy‐
kanie/Systém s elektronickým
kľúčomČ.Obvod23Riadiaca jednotka karosérie24Riadiaca jednotka karosérie25Ovládacie prvky na volante26Napájacia zásuvka v batoži‐
novom priestore
Elektricky ovládané sedadlá, č. 12 a
13, majú ochranu proti preťaženiu.
Obvod sa znova uzavrie po
ochladení.
Poistková skriňa v úložnom priestore
Poistková skrinka je na ľavej strane
za krytom v batožinovom priestore.
Odstráňte kryt.
Page 265 of 345

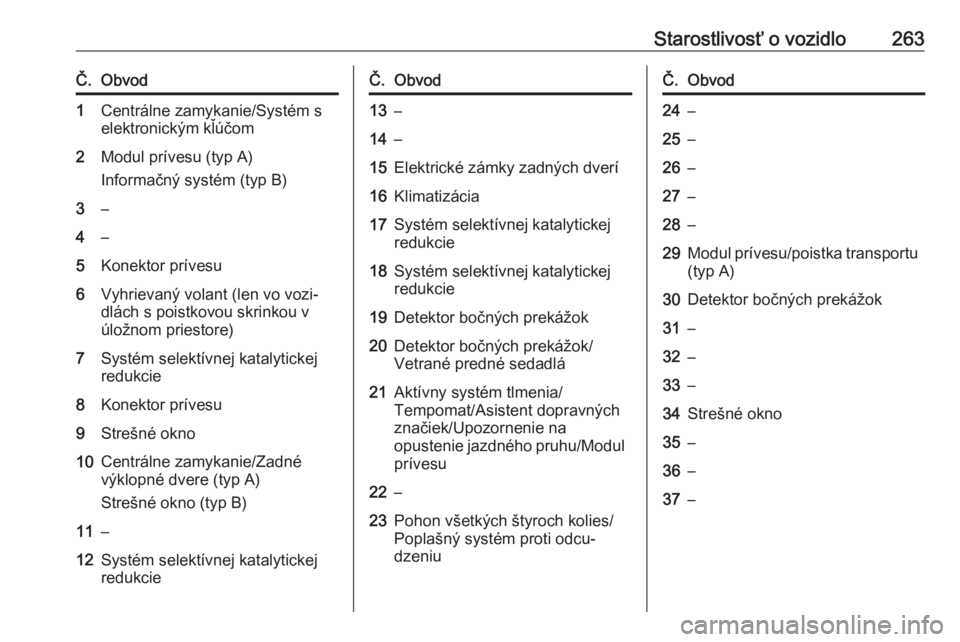

Starostlivosť o vozidlo263Č.Obvod1Centrálne zamykanie/Systém s
elektronickým kľúčom2Modul prívesu (typ A)
Informačný systém (typ B)3–4–5Konektor prívesu6Vyhrievaný volant (len vo vozi‐
dlách s poistkovou skrinkou v
úložnom priestore)7Systém selektívnej katalytickej
redukcie8Konektor prívesu9Strešné okno10Centrálne zamykanie/Zadné
výklopné dvere (typ A)
Strešné okno (typ B)11–12Systém selektívnej katalytickej
redukcieČ.Obvod13–14–15Elektrické zámky zadných dverí16Klimatizácia17Systém selektívnej katalytickej
redukcie18Systém selektívnej katalytickej
redukcie19Detektor bočných prekážok20Detektor bočných prekážok/
Vetrané predné sedadlá21Aktívny systém tlmenia/
Tempomat/Asistent dopravných
značiek/Upozornenie na
opustenie jazdného pruhu/Modul prívesu22–23Pohon všetkých štyroch kolies/
Poplašný systém proti odcu‐
dzeniuČ.Obvod24–25–26–27–28–29Modul prívesu/poistka transportu (typ A)30Detektor bočných prekážok31–32–33–34Strešné okno35–36–37–
Page 266 of 345

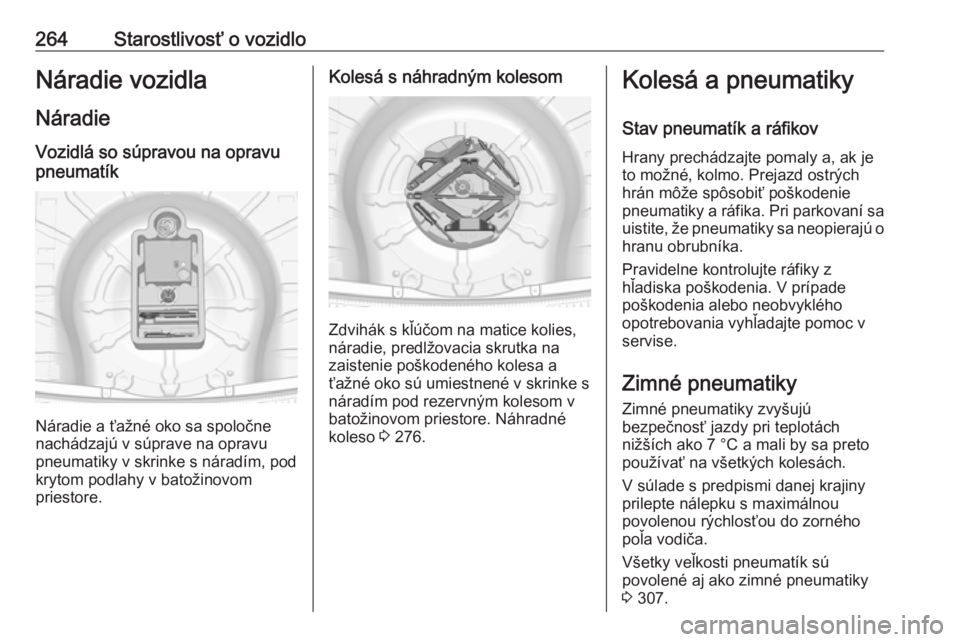

264Starostlivosť o vozidloNáradie vozidla
Náradie Vozidlá so súpravou na opravu
pneumatík
Náradie a ťažné oko sa spoločne
nachádzajú v súprave na opravu
pneumatiky v skrinke s náradím, pod
krytom podlahy v batožinovom
priestore.
Kolesá s náhradným kolesom
Zdvihák s kľúčom na matice kolies,
náradie, predlžovacia skrutka na
zaistenie poškodeného kolesa a ťažné oko sú umiestnené v skrinke s
náradím pod rezervným kolesom v
batožinovom priestore. Náhradné
koleso 3 276.
Kolesá a pneumatiky
Stav pneumatík a ráfikov
Hrany prechádzajte pomaly a, ak je
to možné, kolmo. Prejazd ostrých
hrán môže spôsobiť poškodenie
pneumatiky a ráfika. Pri parkovaní sa uistite, že pneumatiky sa neopierajú o
hranu obrubníka.
Pravidelne kontrolujte ráfiky z
hľadiska poškodenia. V prípade
poškodenia alebo neobvyklého
opotrebovania vyhľadajte pomoc v
servise.
Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť jazdy pri teplotách
nižších ako 7 °C a mali by sa preto
používať na všetkých kolesách.
V súlade s predpismi danej krajiny prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 307.
Page 267 of 345

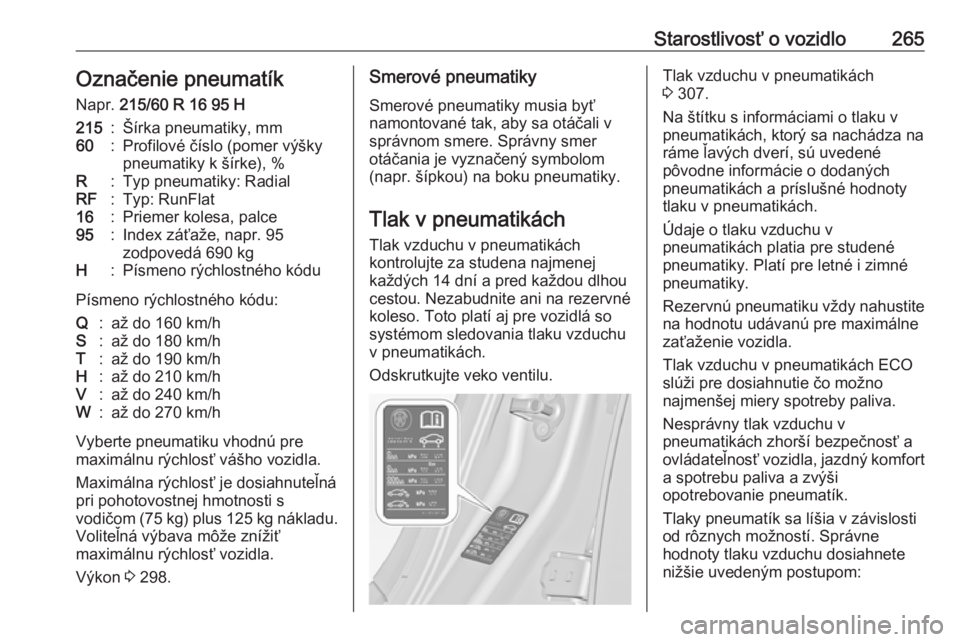

Starostlivosť o vozidlo265Označenie pneumatíkNapr. 215/60 R 16 95 H215:Šírka pneumatiky, mm60:Profilové číslo (pomer výšky
pneumatiky k šírke), %R:Typ pneumatiky: RadialRF:Typ: RunFlat16:Priemer kolesa, palce95:Index záťaže, napr. 95
zodpovedá 690 kgH:Písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q:až do 160 km/hS:až do 180 km/hT:až do 190 km/hH:až do 210 km/hV:až do 240 km/hW:až do 270 km/h
Vyberte pneumatiku vhodnú pre
maximálnu rýchlosť vášho vozidla.
Maximálna rýchlosť je dosiahnuteľná
pri pohotovostnej hmotnosti s
vodičom (75 kg) plus 125 kg nákladu.
Voliteľná výbava môže znížiť
maximálnu rýchlosť vozidla.
Výkon 3 298.
Smerové pneumatiky
Smerové pneumatiky musia byť
namontované tak, aby sa otáčali v
správnom smere. Správny smer
otáčania je vyznačený symbolom
(napr. šípkou) na boku pneumatiky.
Tlak v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite ani na rezervné
koleso. Toto platí aj pre vozidlá so
systémom sledovania tlaku vzduchu
v pneumatikách.
Odskrutkujte veko ventilu.Tlak vzduchu v pneumatikách
3 307.
Na štítku s informáciami o tlaku v
pneumatikách, ktorý sa nachádza na ráme ľavých dverí, sú uvedené
pôvodne informácie o dodaných
pneumatikách a príslušné hodnoty tlaku v pneumatikách.
Údaje o tlaku vzduchu v
pneumatikách platia pre studené
pneumatiky. Platí pre letné i zimné
pneumatiky.
Rezervnú pneumatiku vždy nahustite
na hodnotu udávanú pre maximálne
zaťaženie vozidla.
Tlak vzduchu v pneumatikách ECO
slúži pre dosiahnutie čo možno
najmenšej miery spotreby paliva.
Nesprávny tlak vzduchu v
pneumatikách zhorší bezpečnosť a
ovládateľnosť vozidla, jazdný komfort a spotrebu paliva a zvýši
opotrebovanie pneumatík.
Tlaky pneumatík sa líšia v závislosti
od rôznych možností. Správne
hodnoty tlaku vzduchu dosiahnete
nižšie uvedeným postupom:
Page 268 of 345

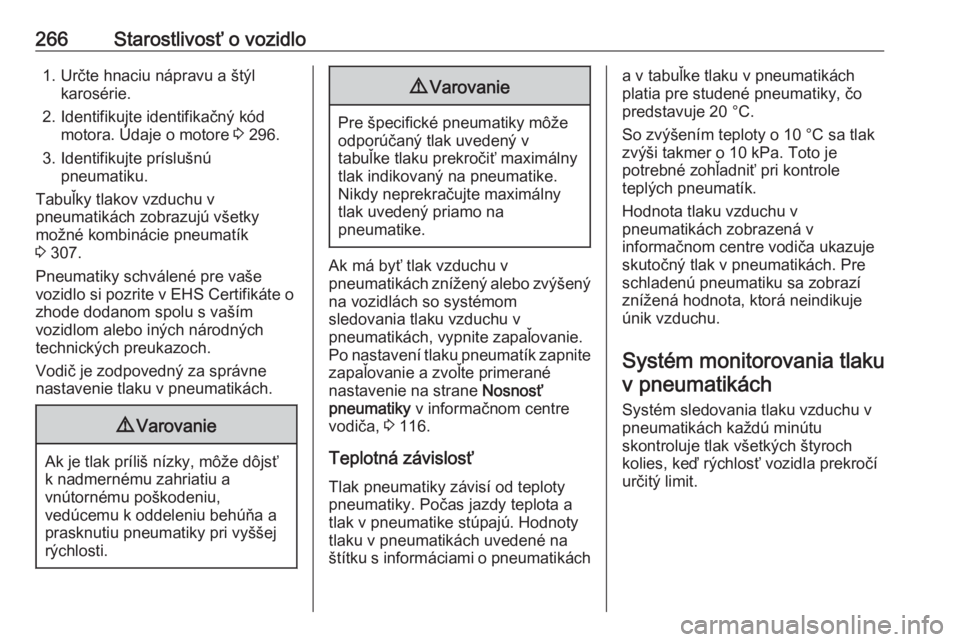

266Starostlivosť o vozidlo1. Určte hnaciu nápravu a štýlkarosérie.
2. Identifikujte identifikačný kód motora. Údaje o motore 3 296.
3. Identifikujte príslušnú pneumatiku.
Tabuľky tlakov vzduchu v
pneumatikách zobrazujú všetky
možné kombinácie pneumatík
3 307.
Pneumatiky schválené pre vaše
vozidlo si pozrite v EHS Certifikáte o
zhode dodanom spolu s vaším
vozidlom alebo iných národných
technických preukazoch.
Vodič je zodpovedný za správne
nastavenie tlaku v pneumatikách.9 Varovanie
Ak je tlak príliš nízky, môže dôjsť
k nadmernému zahriatiu a
vnútornému poškodeniu,
vedúcemu k oddeleniu behúňa a
prasknutiu pneumatiky pri vyššej
rýchlosti.
9 Varovanie
Pre špecifické pneumatiky môže
odporúčaný tlak uvedený v
tabuľke tlaku prekročiť maximálny
tlak indikovaný na pneumatike.
Nikdy neprekračujte maximálny
tlak uvedený priamo na
pneumatike.
Ak má byť tlak vzduchu v
pneumatikách znížený alebo zvýšený
na vozidlách so systémom
sledovania tlaku vzduchu v
pneumatikách, vypnite zapaľovanie.
Po nastavení tlaku pneumatík zapnite
zapaľovanie a zvoľte primerané
nastavenie na strane Nosnosť
pneumatiky v informačnom centre
vodiča, 3 116.
Teplotná závislosť Tlak pneumatiky závisí od teploty
pneumatiky. Počas jazdy teplota a
tlak v pneumatike stúpajú. Hodnoty
tlaku v pneumatikách uvedené na
štítku s informáciami o pneumatikách
a v tabuľke tlaku v pneumatikách
platia pre studené pneumatiky, čo
predstavuje 20 °C.
So zvýšením teploty o 10 °C sa tlak
zvýši takmer o 10 kPa. Toto je
potrebné zohľadniť pri kontrole
teplých pneumatík.
Hodnota tlaku vzduchu v
pneumatikách zobrazená v
informačnom centre vodiča ukazuje
skutočný tlak v pneumatikách. Pre
schladenú pneumatiku sa zobrazí
znížená hodnota, ktorá neindikuje
únik vzduchu.
Systém monitorovania tlakuv pneumatikách
Systém sledovania tlaku vzduchu v
pneumatikách každú minútu
skontroluje tlak všetkých štyroch
kolies, keď rýchlosť vozidla prekročí
určitý limit.
Page 269 of 345

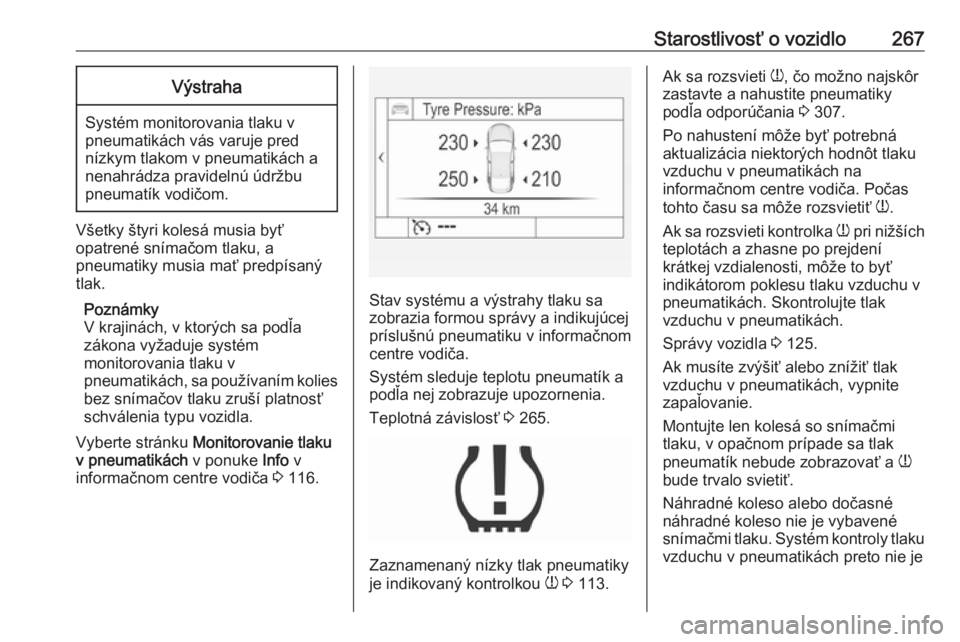

Starostlivosť o vozidlo267Výstraha
Systém monitorovania tlaku v
pneumatikách vás varuje pred
nízkym tlakom v pneumatikách a
nenahrádza pravidelnú údržbu
pneumatík vodičom.
Všetky štyri kolesá musia byť
opatrené snímačom tlaku, a
pneumatiky musia mať predpísaný
tlak.
Poznámky
V krajinách, v ktorých sa podľa
zákona vyžaduje systém
monitorovania tlaku v
pneumatikách, sa používaním kolies bez snímačov tlaku zruší platnosť
schválenia typu vozidla.
Vyberte stránku Monitorovanie tlaku
v pneumatikách v ponuke Info v
informačnom centre vodiča 3 116.
Stav systému a výstrahy tlaku sa
zobrazia formou správy a indikujúcej
príslušnú pneumatiku v informačnom
centre vodiča.
Systém sleduje teplotu pneumatík a
podľa nej zobrazuje upozornenia.
Teplotná závislosť 3 265.
Zaznamenaný nízky tlak pneumatiky
je indikovaný kontrolkou w 3 113.
Ak sa rozsvieti
w, čo možno najskôr
zastavte a nahustite pneumatiky
podľa odporúčania 3 307.
Po nahustení môže byť potrebná aktualizácia niektorých hodnôt tlaku
vzduchu v pneumatikách na
informačnom centre vodiča. Počas
tohto času sa môže rozsvietiť w.
Ak sa rozsvieti kontrolka w pri nižších
teplotách a zhasne po prejdení
krátkej vzdialenosti, môže to byť
indikátorom poklesu tlaku vzduchu v
pneumatikách. Skontrolujte tlak
vzduchu v pneumatikách.
Správy vozidla 3 125.
Ak musíte zvýšiť alebo znížiť tlak
vzduchu v pneumatikách, vypnite zapaľovanie.
Montujte len kolesá so snímačmi
tlaku, v opačnom prípade sa tlak
pneumatík nebude zobrazovať a w
bude trvalo svietiť.
Náhradné koleso alebo dočasné náhradné koleso nie je vybavené
snímačmi tlaku. Systém kontroly tlaku vzduchu v pneumatikách preto nie je

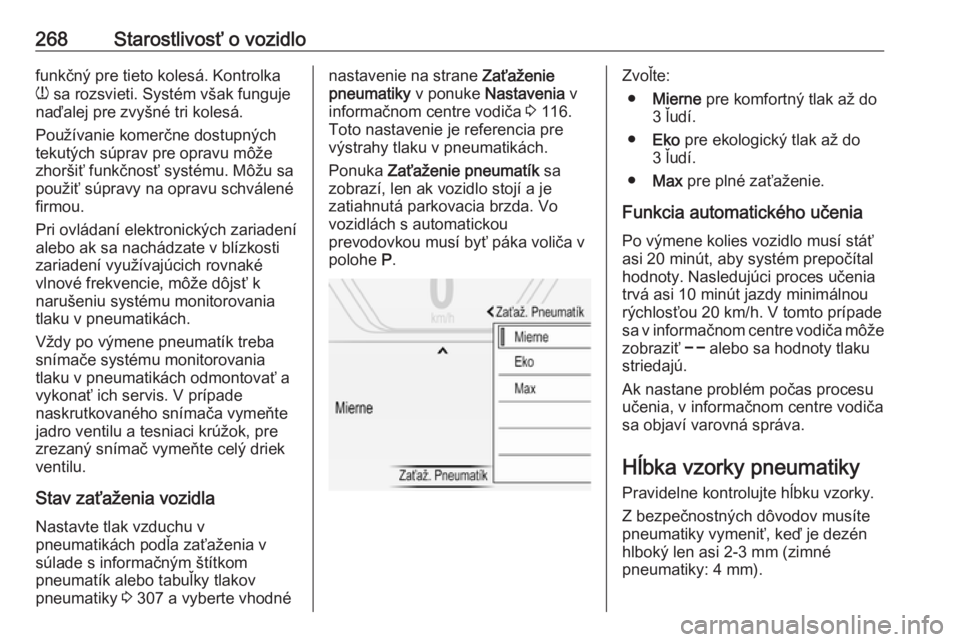

Page 270 of 345
268Starostlivosť o vozidlofunkčný pre tieto kolesá. Kontrolka
w sa rozsvieti. Systém však funguje
naďalej pre zvyšné tri kolesá.
Používanie komerčne dostupných
tekutých súprav pre opravu môže
zhoršiť funkčnosť systému. Môžu sa
použiť súpravy na opravu schválené
firmou.
Pri ovládaní elektronických zariadení
alebo ak sa nachádzate v blízkosti
zariadení využívajúcich rovnaké
vlnové frekvencie, môže dôjsť k
narušeniu systému monitorovania
tlaku v pneumatikách.
Vždy po výmene pneumatík treba
snímače systému monitorovania
tlaku v pneumatikách odmontovať a
vykonať ich servis. V prípade
naskrutkovaného snímača vymeňte
jadro ventilu a tesniaci krúžok, pre
zrezaný snímač vymeňte celý driek
ventilu.
Stav zaťaženia vozidla Nastavte tlak vzduchu v
pneumatikách podľa zaťaženia v
súlade s informačným štítkom
pneumatík alebo tabuľky tlakov
pneumatiky 3 307 a vyberte vhodnénastavenie na strane Zaťaženie
pneumatiky v ponuke Nastavenia v
informačnom centre vodiča 3 116.
Toto nastavenie je referencia pre
výstrahy tlaku v pneumatikách.
Ponuka Zaťaženie pneumatík sa
zobrazí, len ak vozidlo stojí a je
zatiahnutá parkovacia brzda. Vo
vozidlách s automatickou
prevodovkou musí byť páka voliča v
polohe P.Zvoľte:
● Mierne pre komfortný tlak až do
3 ľudí.
● Eko pre ekologický tlak až do
3 ľudí.
● Max pre plné zaťaženie.
Funkcia automatického učenia Po výmene kolies vozidlo musí stáť
asi 20 minút, aby systém prepočítal
hodnoty. Nasledujúci proces učenia
trvá asi 10 minút jazdy minimálnou
rýchlosťou 20 km/h. V tomto prípade
sa v informačnom centre vodiča môže
zobraziť $ alebo sa hodnoty tlaku
striedajú.
Ak nastane problém počas procesu
učenia, v informačnom centre vodiča
sa objaví varovná správa.
Hĺbka vzorky pneumatiky
Pravidelne kontrolujte hĺbku vzorky.
Z bezpečnostných dôvodov musíte
pneumatiky vymeniť, keď je dezén
hlboký len asi 2-3 mm (zimné
pneumatiky: 4 mm).
