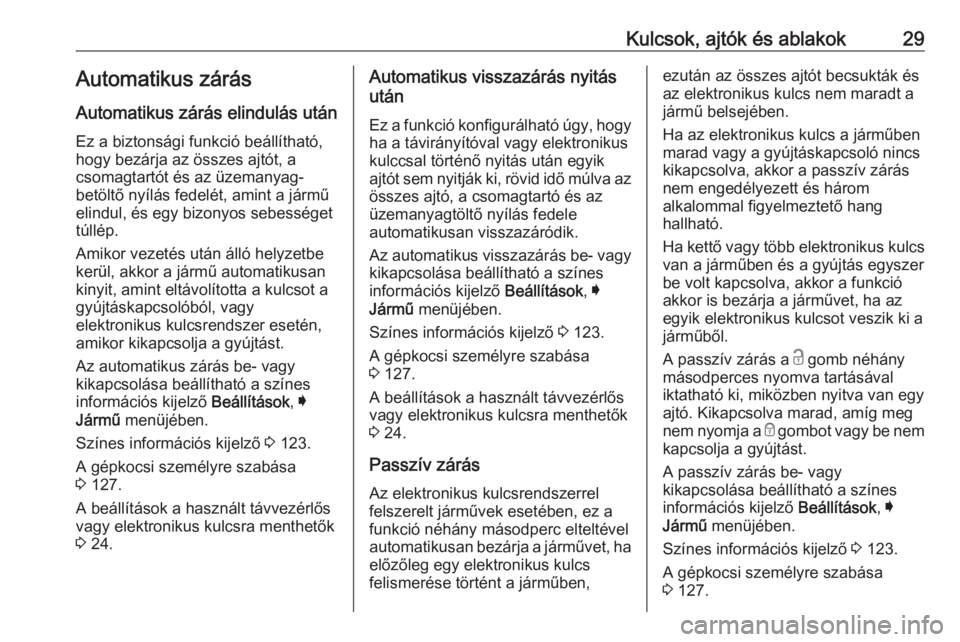

Kulcsok, ajtók és ablakok29Automatikus zárás
Automatikus zárás elindulás után Ez a biztonsági funkció beállítható,
hogy bezárja az összes ajtót, a
csomagtartót és az üzemanyag-
betöltő nyílás fedelét, amint a jármű
elindul, és egy bizonyos sebességet
túllép.
Amikor vezetés után álló helyzetbe
kerül, akkor a jármű automatikusan
kinyit, amint eltávolította a kulcsot a
gyújtáskapcsolóból, vagy
elektronikus kulcsrendszer esetén,
amikor kikapcsolja a gyújtást.
Az automatikus zárás be- vagy
kikapcsolása beállítható a színes
információs kijelző Beállítások, I
Jármű menüjében.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 127.
A beállítások a használt távvezérlős
vagy elektronikus kulcsra menthetők
3 24.Automatikus visszazárás nyitás
után
Ez a funkció konfigurálható úgy, hogy ha a távirányítóval vagy elektronikus
kulccsal történő nyitás után egyik
ajtót sem nyitják ki, rövid idő múlva az
összes ajtó, a csomagtartó és az
üzemanyagtöltő nyílás fedele
automatikusan visszazáródik.
Az automatikus visszazárás be- vagy
kikapcsolása beállítható a színes
információs kijelző Beállítások, I
Jármű menüjében.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 127.
A beállítások a használt távvezérlős
vagy elektronikus kulcsra menthetők
3 24.
Passzív zárás
Az elektronikus kulcsrendszerrel felszerelt járművek esetében, ez a funkció néhány másodperc elteltével
automatikusan bezárja a járművet, ha előzőleg egy elektronikus kulcs
felismerése történt a járműben,ezután az összes ajtót becsukták és az elektronikus kulcs nem maradt a
jármű belsejében.
Ha az elektronikus kulcs a járműben
marad vagy a gyújtáskapcsoló nincs
kikapcsolva, akkor a passzív zárás
nem engedélyezett és három
alkalommal figyelmeztető hang
hallható.
Ha kettő vagy több elektronikus kulcs van a járműben és a gyújtás egyszer
be volt kapcsolva, akkor a funkció
akkor is bezárja a járművet, ha az
egyik elektronikus kulcsot veszik ki a
járműből.
A passzív zárás a c gomb néhány
másodperces nyomva tartásával
iktatható ki, miközben nyitva van egy
ajtó. Kikapcsolva marad, amíg meg
nem nyomja a e gombot vagy be nem
kapcsolja a gyújtást.
A passzív zárás be- vagy
kikapcsolása beállítható a színes
információs kijelző Beállítások, I
Jármű menüjében.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 127.
Page 32 of 347

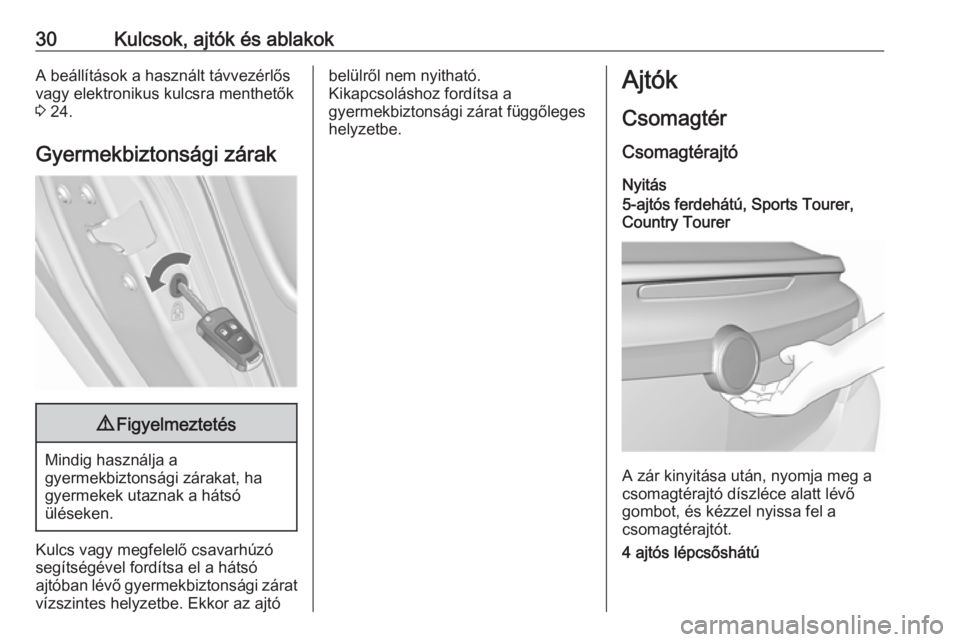

30Kulcsok, ajtók és ablakokA beállítások a használt távvezérlős
vagy elektronikus kulcsra menthetők
3 24.
Gyermekbiztonsági zárak9 Figyelmeztetés
Mindig használja a
gyermekbiztonsági zárakat, ha
gyermekek utaznak a hátsó
üléseken.
Kulcs vagy megfelelő csavarhúzó
segítségével fordítsa el a hátsó
ajtóban lévő gyermekbiztonsági zárat
vízszintes helyzetbe. Ekkor az ajtó
belülről nem nyitható.
Kikapcsoláshoz fordítsa a
gyermekbiztonsági zárat függőleges
helyzetbe.Ajtók
Csomagtér
Csomagtérajtó
Nyitás
5-ajtós ferdehátú, Sports Tourer,
Country Tourer
A zár kinyitása után, nyomja meg a
csomagtérajtó díszléce alatt lévő
gombot, és kézzel nyissa fel a
csomagtérajtót.
4 ajtós lépcsőshátú
Page 33 of 347
Kulcsok, ajtók és ablakok31
Nyomja a rádiófrekvenciás
távirányító x lehetőségét, amíg a
csomagtérajtó automatikusan
kinyílik, vagy a zár nyitása után
nyomja meg a csomagtérajtó
díszléce alatt lévő gombot.
Központi zár 3 25.
Zárás
Használja a belső fogantyút.
Becsukás közben ne húzza meg a
díszléc alatt lévő gombot, mivel az
újra kinyitná a zárat.
Központi zár 3 25.
Elektromos csomagtérajtó9 Figyelmeztetés
Legyen körültekintő, amikor az
elektromos csomagtérajtót
működteti. Fennáll a sérülés
veszélye, különösen gyermekek
esetében.
Működtetés közben éberen
figyelje a mozgó csomagtérajtót.
Biztosítsa, hogy működtetés
közben semmi ne szoruljon be, és senki se álljon a mozgás útjában.
Az elektromos csomagtérajtó a
következő eszközökkel
működtethető:
● Nyomja meg a rádiófrekvenciás távirányító x gombját.
● A vezető oldali ajtópanelben lévő
G kapcsoló.
● Az érintőlapos kapcsoló és a G a csomagtérajtóban.
Page 34 of 347

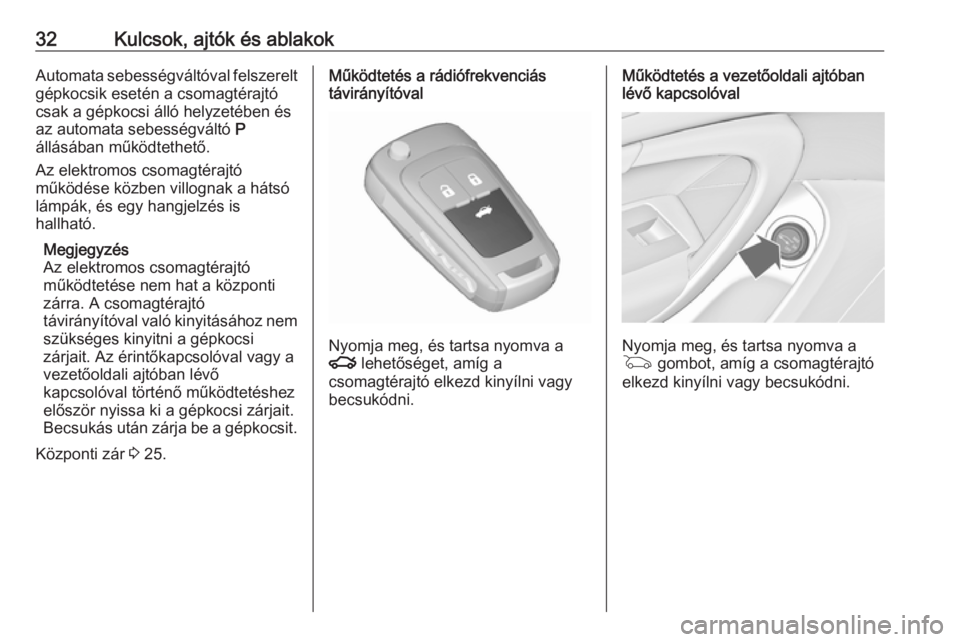

32Kulcsok, ajtók és ablakokAutomata sebességváltóval felszereltgépkocsik esetén a csomagtérajtó
csak a gépkocsi álló helyzetében és
az automata sebességváltó P
állásában működtethető.
Az elektromos csomagtérajtó
működése közben villognak a hátsó
lámpák, és egy hangjelzés is
hallható.
Megjegyzés
Az elektromos csomagtérajtó
működtetése nem hat a központi
zárra. A csomagtérajtó
távirányítóval való kinyitásához nem szükséges kinyitni a gépkocsi
zárjait. Az érintőkapcsolóval vagy a
vezetőoldali ajtóban lévő
kapcsolóval történő működtetéshez
először nyissa ki a gépkocsi zárjait.
Becsukás után zárja be a gépkocsit.
Központi zár 3 25.Működtetés a rádiófrekvenciás
távirányítóval
Nyomja meg, és tartsa nyomva a
x lehetőséget, amíg a
csomagtérajtó elkezd kinyílni vagy
becsukódni.
Működtetés a vezetőoldali ajtóban
lévő kapcsolóval
Nyomja meg, és tartsa nyomva a
G gombot, amíg a csomagtérajtó
elkezd kinyílni vagy becsukódni.
Page 35 of 347

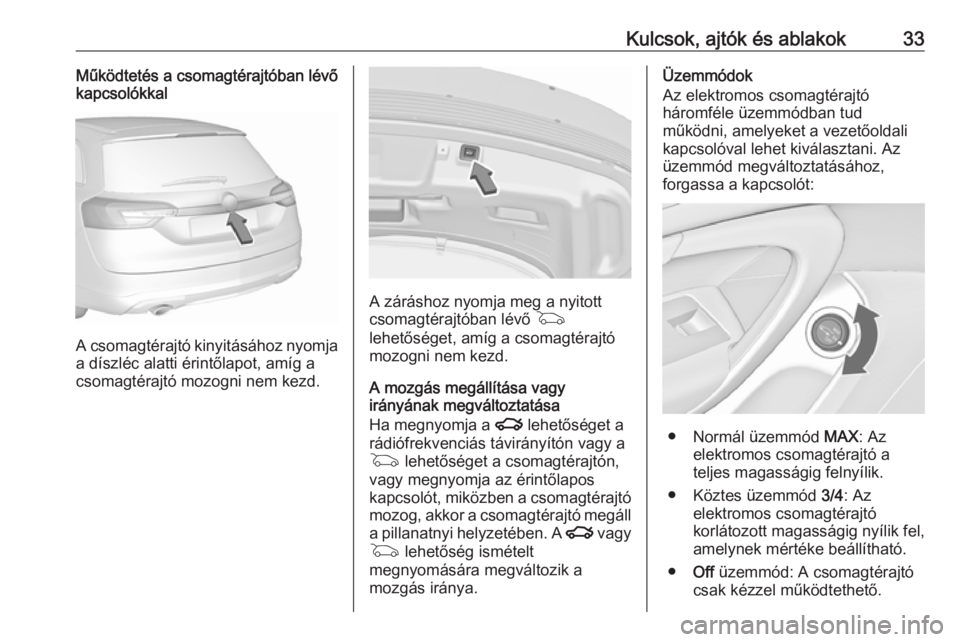

Kulcsok, ajtók és ablakok33Működtetés a csomagtérajtóban lévő
kapcsolókkal
A csomagtérajtó kinyitásához nyomja
a díszléc alatti érintőlapot, amíg a
csomagtérajtó mozogni nem kezd.
A záráshoz nyomja meg a nyitott
csomagtérajtóban lévő G
lehetőséget, amíg a csomagtérajtó
mozogni nem kezd.
A mozgás megállítása vagy
irányának megváltoztatása
Ha megnyomja a x lehetőséget a
rádiófrekvenciás távirányítón vagy a G lehetőséget a csomagtérajtón,
vagy megnyomja az érintőlapos
kapcsolót, miközben a csomagtérajtó mozog, akkor a csomagtérajtó megáll
a pillanatnyi helyzetében. A x vagy
G lehetőség ismételt
megnyomására megváltozik a
mozgás iránya.
Üzemmódok
Az elektromos csomagtérajtó
háromféle üzemmódban tud
működni, amelyeket a vezetőoldali
kapcsolóval lehet kiválasztani. Az
üzemmód megváltoztatásához,
forgassa a kapcsolót:
● Normál üzemmód MAX: Az
elektromos csomagtérajtó a
teljes magasságig felnyílik.
● Köztes üzemmód 3/4: Az
elektromos csomagtérajtó
korlátozott magasságig nyílik fel,
amelynek mértéke beállítható.
● Off üzemmód: A csomagtérajtó
csak kézzel működtethető.
Page 36 of 347

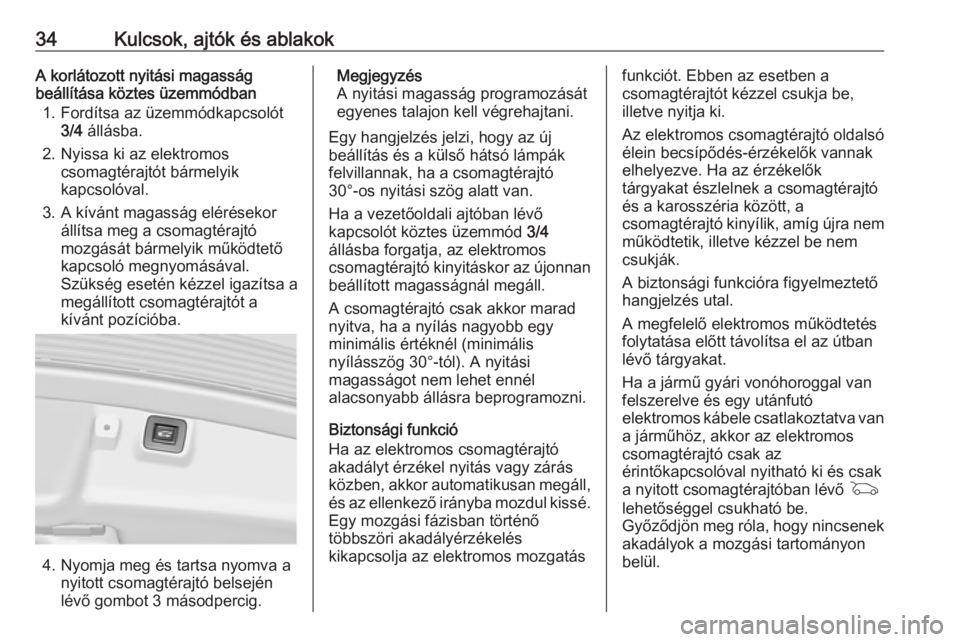

34Kulcsok, ajtók és ablakokA korlátozott nyitási magasság
beállítása köztes üzemmódban
1. Fordítsa az üzemmódkapcsolót 3/4 állásba.
2. Nyissa ki az elektromos csomagtérajtót bármelyikkapcsolóval.
3. A kívánt magasság elérésekor állítsa meg a csomagtérajtó
mozgását bármelyik működtető
kapcsoló megnyomásával.
Szükség esetén kézzel igazítsa a
megállított csomagtérajtót a
kívánt pozícióba.
4. Nyomja meg és tartsa nyomva a nyitott csomagtérajtó belsején
lévő gombot 3 másodpercig.
Megjegyzés
A nyitási magasság programozását
egyenes talajon kell végrehajtani.
Egy hangjelzés jelzi, hogy az új
beállítás és a külső hátsó lámpák
felvillannak, ha a csomagtérajtó
30°-os nyitási szög alatt van.
Ha a vezetőoldali ajtóban lévő
kapcsolót köztes üzemmód 3/4
állásba forgatja, az elektromos
csomagtérajtó kinyitáskor az újonnan
beállított magasságnál megáll.
A csomagtérajtó csak akkor marad
nyitva, ha a nyílás nagyobb egy
minimális értéknél (minimális
nyílásszög 30°-tól). A nyitási
magasságot nem lehet ennél
alacsonyabb állásra beprogramozni.
Biztonsági funkció
Ha az elektromos csomagtérajtó
akadályt érzékel nyitás vagy zárás
közben, akkor automatikusan megáll, és az ellenkező irányba mozdul kissé.
Egy mozgási fázisban történő
többszöri akadályérzékelés
kikapcsolja az elektromos mozgatásfunkciót. Ebben az esetben a
csomagtérajtót kézzel csukja be,
illetve nyitja ki.
Az elektromos csomagtérajtó oldalsó
élein becsípődés-érzékelők vannak
elhelyezve. Ha az érzékelők
tárgyakat észlelnek a csomagtérajtó
és a karosszéria között, a
csomagtérajtó kinyílik, amíg újra nem működtetik, illetve kézzel be nem
csukják.
A biztonsági funkcióra figyelmeztető hangjelzés utal.
A megfelelő elektromos működtetés
folytatása előtt távolítsa el az útban
lévő tárgyakat.
Ha a jármű gyári vonóhoroggal van
felszerelve és egy utánfutó
elektromos kábele csatlakoztatva van
a járműhöz, akkor az elektromos
csomagtérajtó csak az
érintőkapcsolóval nyitható ki és csak
a nyitott csomagtérajtóban lévő G
lehetőséggel csukható be.
Győződjön meg róla, hogy nincsenek akadályok a mozgási tartományonbelül.
Page 37 of 347

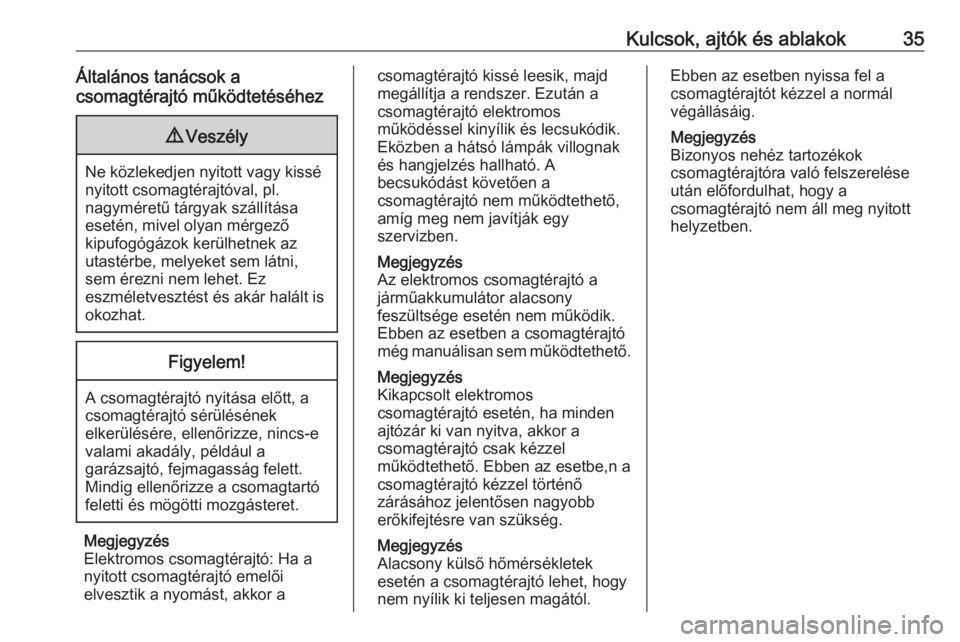

Kulcsok, ajtók és ablakok35Általános tanácsok a
csomagtérajtó működtetéséhez9 Veszély
Ne közlekedjen nyitott vagy kissé
nyitott csomagtérajtóval, pl.
nagyméretű tárgyak szállítása
esetén, mivel olyan mérgező
kipufogógázok kerülhetnek az
utastérbe, melyeket sem látni,
sem érezni nem lehet. Ez
eszméletvesztést és akár halált is okozhat.
Figyelem!
A csomagtérajtó nyitása előtt, a
csomagtérajtó sérülésének
elkerülésére, ellenőrizze, nincs-e
valami akadály, például a
garázsajtó, fejmagasság felett.
Mindig ellenőrizze a csomagtartó
feletti és mögötti mozgásteret.
Megjegyzés
Elektromos csomagtérajtó: Ha a
nyitott csomagtérajtó emelői
elvesztik a nyomást, akkor a
csomagtérajtó kissé leesik, majd
megállítja a rendszer. Ezután a
csomagtérajtó elektromos
működéssel kinyílik és lecsukódik.
Eközben a hátsó lámpák villognak
és hangjelzés hallható. A
becsukódást követően a
csomagtérajtó nem működtethető,
amíg meg nem javítják egy
szervizben.
Megjegyzés
Az elektromos csomagtérajtó a
járműakkumulátor alacsony
feszültsége esetén nem működik.
Ebben az esetben a csomagtérajtó
még manuálisan sem működtethető.
Megjegyzés
Kikapcsolt elektromos
csomagtérajtó esetén, ha minden
ajtózár ki van nyitva, akkor a
csomagtérajtó csak kézzel
működtethető. Ebben az esetbe,n a
csomagtérajtó kézzel történő
zárásához jelentősen nagyobb
erőkifejtésre van szükség.
Megjegyzés
Alacsony külső hőmérsékletek
esetén a csomagtérajtó lehet, hogy
nem nyílik ki teljesen magától.Ebben az esetben nyissa fel a
csomagtérajtót kézzel a normál
végállásáig.
Megjegyzés
Bizonyos nehéz tartozékok
csomagtérajtóra való felszerelése után előfordulhat, hogy a
csomagtérajtó nem áll meg nyitott
helyzetben.
Page 38 of 347

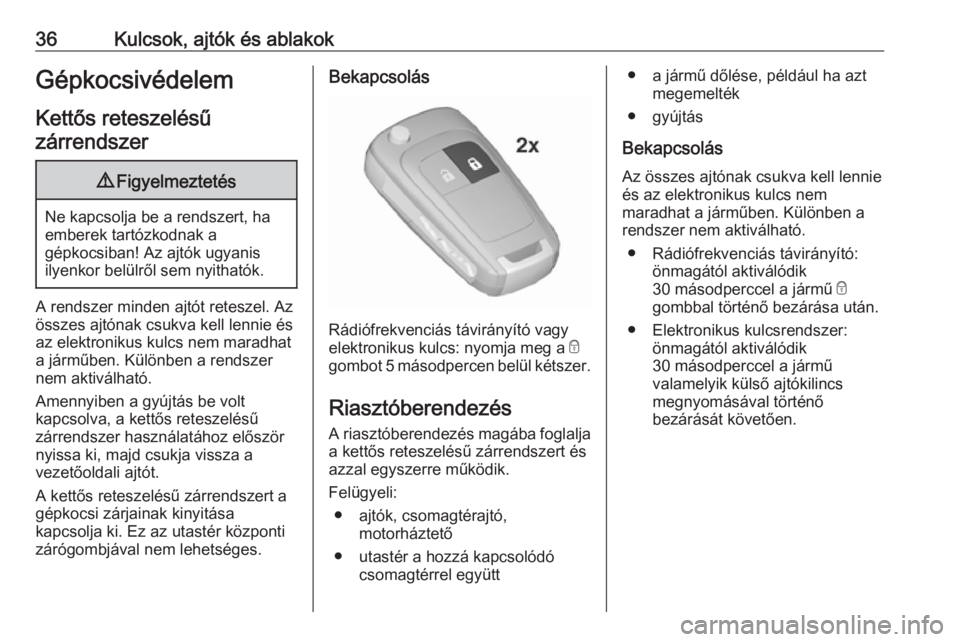

36Kulcsok, ajtók és ablakokGépkocsivédelem
Kettős reteszelésű zárrendszer9 Figyelmeztetés
Ne kapcsolja be a rendszert, ha
emberek tartózkodnak a
gépkocsiban! Az ajtók ugyanis
ilyenkor belülről sem nyithatók.
A rendszer minden ajtót reteszel. Az
összes ajtónak csukva kell lennie és
az elektronikus kulcs nem maradhat
a járműben. Különben a rendszer
nem aktiválható.
Amennyiben a gyújtás be volt
kapcsolva, a kettős reteszelésű
zárrendszer használatához először
nyissa ki, majd csukja vissza a
vezetőoldali ajtót.
A kettős reteszelésű zárrendszert a gépkocsi zárjainak kinyitása
kapcsolja ki. Ez az utastér központi
zárógombjával nem lehetséges.
Bekapcsolás
Rádiófrekvenciás távirányító vagy
elektronikus kulcs: nyomja meg a e
gombot 5 másodpercen belül kétszer.
Riasztóberendezés
A riasztóberendezés magába foglalja a kettős reteszelésű zárrendszert és
azzal egyszerre működik.
Felügyeli: ● ajtók, csomagtérajtó, motorháztető
● utastér a hozzá kapcsolódó csomagtérrel együtt
● a jármű dőlése, például ha aztmegemelték
● gyújtás
Bekapcsolás
Az összes ajtónak csukva kell lennie
és az elektronikus kulcs nem
maradhat a járműben. Különben a
rendszer nem aktiválható.
● Rádiófrekvenciás távirányító: önmagától aktiválódik
30 másodperccel a jármű e
gombbal történő bezárása után.
● Elektronikus kulcsrendszer: önmagától aktiválódik
30 másodperccel a jármű
valamelyik külső ajtókilincs
megnyomásával történő
bezárását követően.
Page 39 of 347
Kulcsok, ajtók és ablakok37
● Rádiófrekvenciás távirányítóvagy elektronikus kulcs:
közvetlenül a e gomb
5 másodpercen belüli kétszeri
megnyomásával.
● Elektronikus kulcsrendszer a passzív zárás engedélyezett
állapotában: röviden aktiválódik
a passzív zárás megtörténtét
követően.
Megjegyzés
A beltéren végzett változtatások,
mint például üléshuzatok
használata, valamint a nyitott
ablakok vagy napfénytető
zavarhatja az utastérfigyelést.
Bekapcsolás az utastér és a
gépkocsi dőlésének figyelése
nélkül
Ha a gépkocsiban állatokat hagy,
kapcsolja ki az utastér és a gépkocsi dőlésének figyelését, mivel az erős
ultrahangos jelek vagy a mozgás
beindíthatja a riasztót. Akkor is
kapcsolja ki, ha a gépkocsit kompon
vagy vonaton szállítják.
1. Zárja be a csomagtérajtót, a motorháztetőt, az ablakokat és a
napfénytetőt.
2. Nyomja meg a o lehetőséget. A
o gombban lévő LED legfeljebb
10 percig világít.
3. Csukja be az ajtókat.
4. Kapcsolja be a riasztóberendezést.
Az állapotra vonatkozó üzenet
kijelzésre kerül a vezető információs
központban.
Állapotjelző LED
Az állapotjelző LED a műszerfal
tetején lévő érzékelőbe van beépítve.
Page 40 of 347

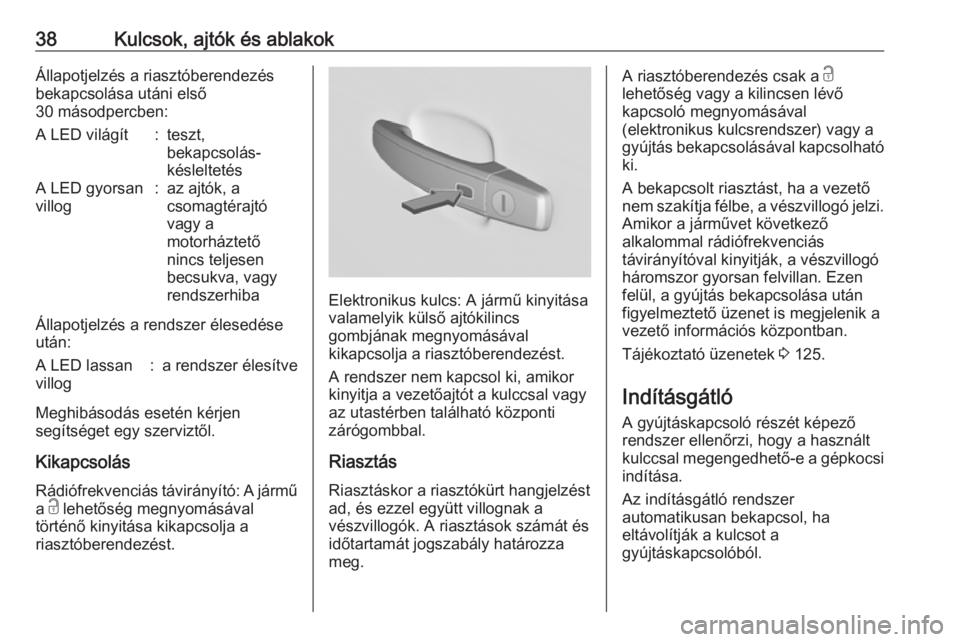

38Kulcsok, ajtók és ablakokÁllapotjelzés a riasztóberendezés
bekapcsolása utáni első
30 másodpercben:A LED világít:teszt,
bekapcsolás-
késleltetésA LED gyorsan
villog:az ajtók, a
csomagtérajtó
vagy a
motorháztető
nincs teljesen
becsukva, vagy
rendszerhiba
Állapotjelzés a rendszer élesedése
után:
A LED lassan
villog:a rendszer élesítve
Meghibásodás esetén kérjen
segítséget egy szerviztől.
Kikapcsolás
Rádiófrekvenciás távirányító: A jármű a c lehetőség megnyomásával
történő kinyitása kikapcsolja a
riasztóberendezést.
Elektronikus kulcs: A jármű kinyitása
valamelyik külső ajtókilincs
gombjának megnyomásával
kikapcsolja a riasztóberendezést.
A rendszer nem kapcsol ki, amikor
kinyitja a vezetőajtót a kulccsal vagy
az utastérben található központi
zárógombbal.
Riasztás
Riasztáskor a riasztókürt hangjelzést
ad, és ezzel együtt villognak a
vészvillogók. A riasztások számát és
időtartamát jogszabály határozza
meg.
A riasztóberendezés csak a c
lehetőség vagy a kilincsen lévő
kapcsoló megnyomásával
(elektronikus kulcsrendszer) vagy a
gyújtás bekapcsolásával kapcsolható ki.
A bekapcsolt riasztást, ha a vezető
nem szakítja félbe, a vészvillogó jelzi. Amikor a járművet következő
alkalommal rádiófrekvenciás
távirányítóval kinyitják, a vészvillogó
háromszor gyorsan felvillan. Ezen
felül, a gyújtás bekapcsolása után
figyelmeztető üzenet is megjelenik a
vezető információs központban.
Tájékoztató üzenetek 3 125.
Indításgátló A gyújtáskapcsoló részét képező
rendszer ellenőrzi, hogy a használt
kulccsal megengedhető-e a gépkocsi indítása.
Az indításgátló rendszer
automatikusan bekapcsol, ha
eltávolítják a kulcsot a
gyújtáskapcsolóból.
