OPEL INSIGNIA 2016 Kezelési útmutató (in Hungarian)

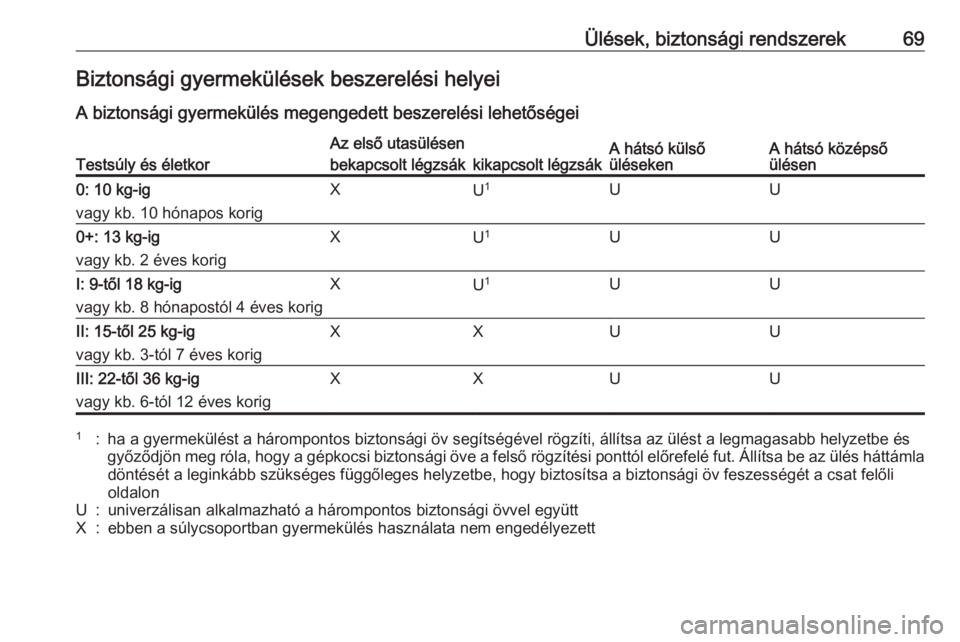

Ülések, biztonsági rendszerek69Biztonsági gyermekülések beszerelési helyei
A biztonsági gyermekülés megengedett beszerelési lehetőségeiTestsúly és életkor
Az első utasülésenA hátsó külső
ülésekenA hátsó középső
ülésenbekapcsolt légzsákkikapcsolt légzsák0: 10 kg-ig
vagy kb. 10 hónapos korigXU 1UU0+: 13 kg-ig
vagy kb. 2 éves korigXU 1UUI: 9-től 18 kg-ig
vagy kb. 8 hónapostól 4 éves korigXU 1UUII: 15-től 25 kg-ig
vagy kb. 3-tól 7 éves korigXXUUIII: 22-től 36 kg-ig
vagy kb. 6-tól 12 éves korigXXUU1:ha a gyermekülést a hárompontos biztonsági öv segítségével rögzíti, állítsa az ülést a legmagasabb helyzetbe és
győződjön meg róla, hogy a gépkocsi biztonsági öve a felső rögzítési ponttól előrefelé fut. Állítsa be az ülés háttámla döntését a leginkább szükséges függőleges helyzetbe, hogy biztosítsa a biztonsági öv feszességét a csat felőli
oldalonU:univerzálisan alkalmazható a hárompontos biztonsági övvel együttX:ebben a súlycsoportban gyermekülés használata nem engedélyezett

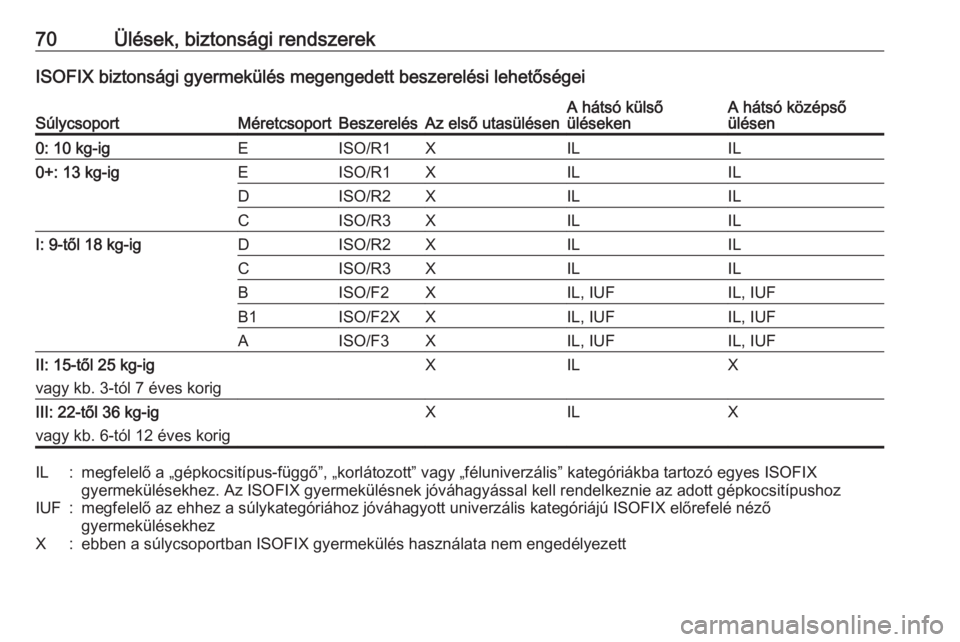

70Ülések, biztonsági rendszerekISOFIX biztonsági gyermekülés megengedett beszerelési lehetőségeiSúlycsoportMéretcsoportBeszerelésAz első utasülésenA hátsó külső
ülésekenA hátsó középső
ülésen0: 10 kg-igEISO/R1XILIL0+: 13 kg-igEISO/R1XILILDISO/R2XILILCISO/R3XILILI: 9-től 18 kg-igDISO/R2XILILCISO/R3XILILBISO/F2XIL, IUFIL, IUFB1ISO/F2XXIL, IUFIL, IUFAISO/F3XIL, IUFIL, IUFII: 15-től 25 kg-ig
vagy kb. 3-tól 7 éves korigXILXIII: 22-től 36 kg-ig
vagy kb. 6-tól 12 éves korigXILXIL:megfelelő a „gépkocsitípus-függő”, „korlátozott” vagy „féluniverzális” kategóriákba tartozó egyes ISOFIX gyermekülésekhez. Az ISOFIX gyermekülésnek jóváhagyással kell rendelkeznie az adott gépkocsitípushozIUF:megfelelő az ehhez a súlykategóriához jóváhagyott univerzális kategóriájú ISOFIX előrefelé néző
gyermekülésekhezX:ebben a súlycsoportban ISOFIX gyermekülés használata nem engedélyezett

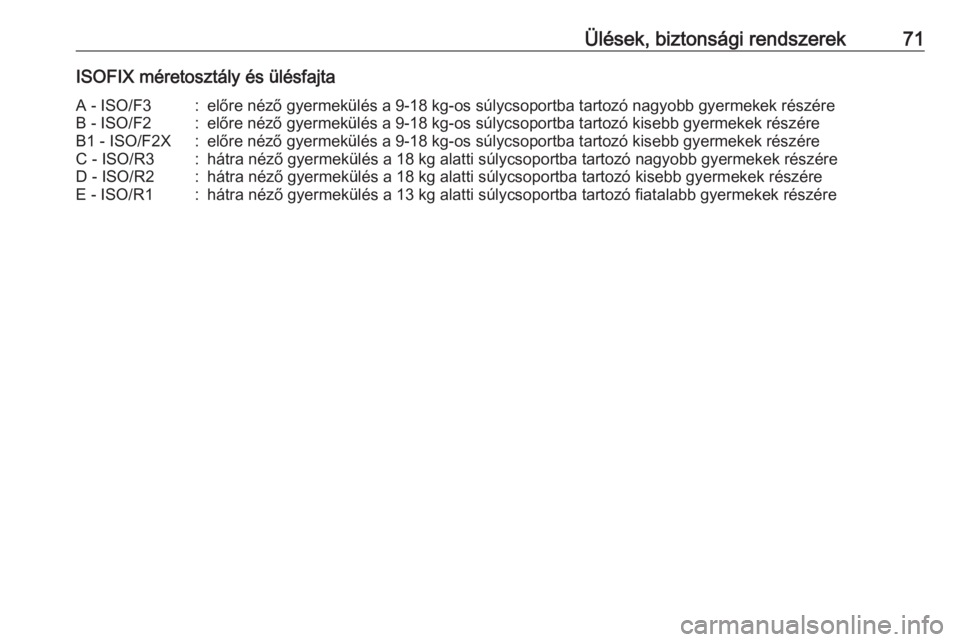

Ülések, biztonsági rendszerek71ISOFIX méretosztály és ülésfajtaA - ISO/F3:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó nagyobb gyermekek részéreB - ISO/F2:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó kisebb gyermekek részéreB1 - ISO/F2X:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó kisebb gyermekek részéreC - ISO/R3:hátra néző gyermekülés a 18 kg alatti súlycsoportba tartozó nagyobb gyermekek részéreD - ISO/R2:hátra néző gyermekülés a 18 kg alatti súlycsoportba tartozó kisebb gyermekek részéreE - ISO/R1:hátra néző gyermekülés a 13 kg alatti súlycsoportba tartozó fiatalabb gyermekek részére

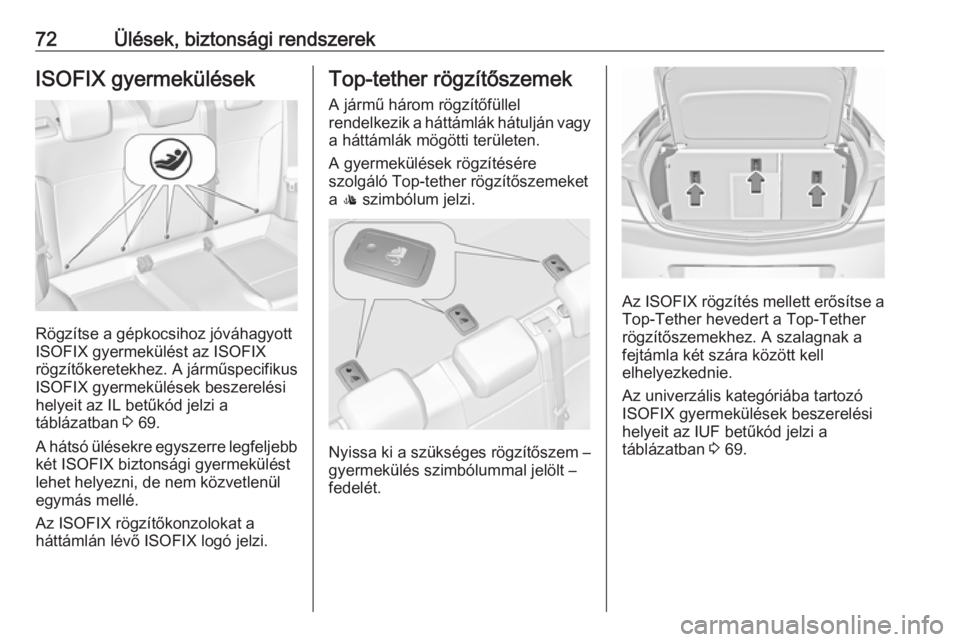

72Ülések, biztonsági rendszerekISOFIX gyermekülések
Rögzítse a gépkocsihoz jóváhagyott
ISOFIX gyermekülést az ISOFIX
rögzítőkeretekhez. A járműspecifikus
ISOFIX gyermekülések beszerelési
helyeit az IL betűkód jelzi a
táblázatban 3 69.
A hátsó ülésekre egyszerre legfeljebb
két ISOFIX biztonsági gyermekülést lehet helyezni, de nem közvetlenül
egymás mellé.
Az ISOFIX rögzítőkonzolokat a
háttámlán lévő ISOFIX logó jelzi.
Top-tether rögzítőszemek
A jármű három rögzítőfüllel
rendelkezik a háttámlák hátulján vagy
a háttámlák mögötti területen.
A gyermekülések rögzítésére
szolgáló Top-tether rögzítőszemeket
a : szimbólum jelzi.
Nyissa ki a szükséges rögzítőszem –
gyermekülés szimbólummal jelölt –
fedelét.
Az ISOFIX rögzítés mellett erősítse a
Top-Tether hevedert a Top-Tether
rögzítőszemekhez. A szalagnak a
fejtámla két szára között kell
elhelyezkednie.
Az univerzális kategóriába tartozó
ISOFIX gyermekülések beszerelési
helyeit az IUF betűkód jelzi a
táblázatban 3 69.

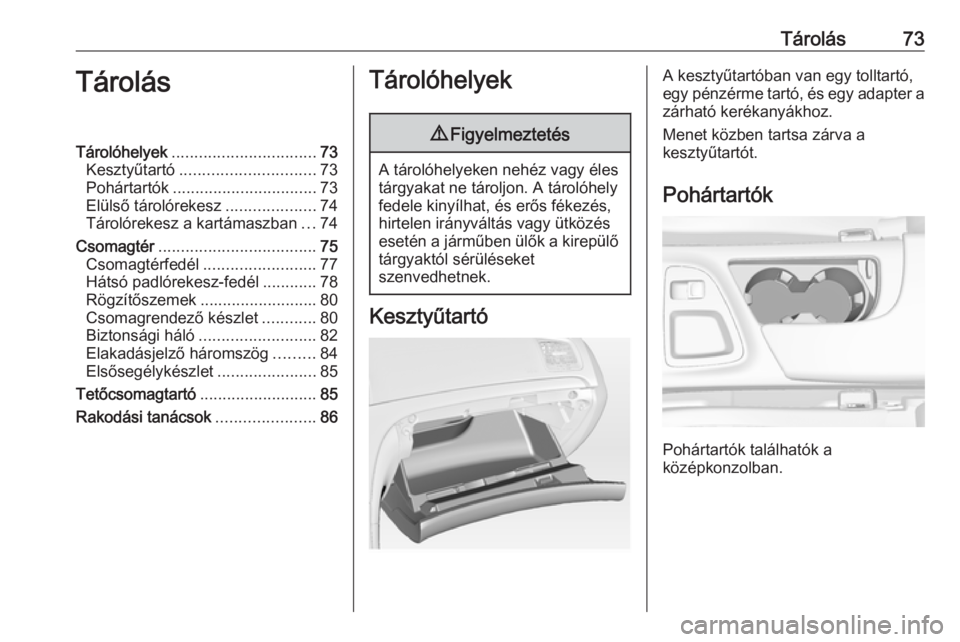

Tárolás73TárolásTárolóhelyek................................ 73
Kesztyűtartó .............................. 73
Pohártartók ................................ 73
Elülső tárolórekesz ....................74
Tárolórekesz a kartámaszban ...74
Csomagtér ................................... 75
Csomagtérfedél ......................... 77
Hátsó padlórekesz-fedél ............78
Rögzítőszemek .......................... 80
Csomagrendező készlet ............80
Biztonsági háló .......................... 82
Elakadásjelző háromszög .........84
Elsősegélykészlet ......................85
Tetőcsomagtartó ..........................85
Rakodási tanácsok ......................86Tárolóhelyek9Figyelmeztetés
A tárolóhelyeken nehéz vagy éles
tárgyakat ne tároljon. A tárolóhely
fedele kinyílhat, és erős fékezés,
hirtelen irányváltás vagy ütközés esetén a járműben ülők a kirepülő tárgyaktól sérüléseket
szenvedhetnek.
Kesztyűtartó
A kesztyűtartóban van egy tolltartó,
egy pénzérme tartó, és egy adapter a
zárható kerékanyákhoz.
Menet közben tartsa zárva a
kesztyűtartót.
Pohártartók
Pohártartók találhatók a
középkonzolban.

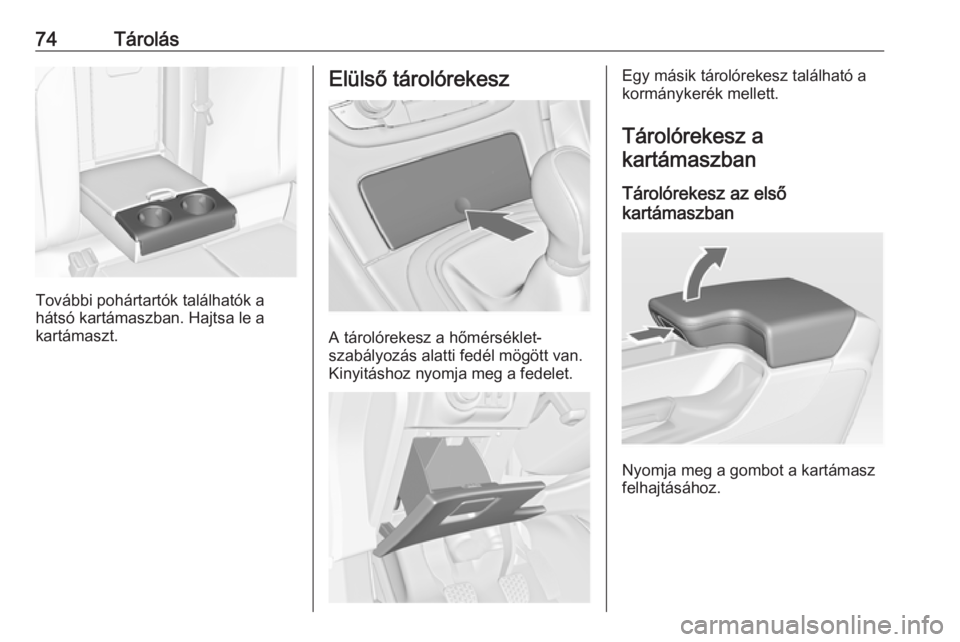

74Tárolás
További pohártartók találhatók a
hátsó kartámaszban. Hajtsa le a
kartámaszt.
Elülső tárolórekesz
A tárolórekesz a hőmérséklet-
szabályozás alatti fedél mögött van.
Kinyitáshoz nyomja meg a fedelet.
Egy másik tárolórekesz található a
kormánykerék mellett.
Tárolórekesz a kartámaszban
Tárolórekesz az első
kartámaszban
Nyomja meg a gombot a kartámasz
felhajtásához.

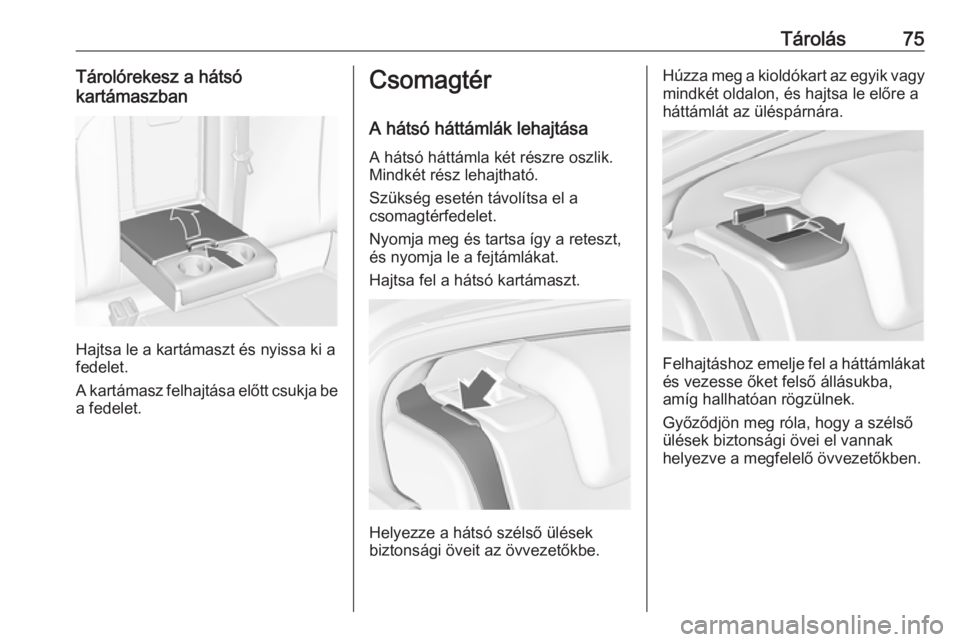

Tárolás75Tárolórekesz a hátsó
kartámaszban
Hajtsa le a kartámaszt és nyissa ki a
fedelet.
A kartámasz felhajtása előtt csukja be
a fedelet.
Csomagtér
A hátsó háttámlák lehajtása
A hátsó háttámla két részre oszlik.
Mindkét rész lehajtható.
Szükség esetén távolítsa el a
csomagtérfedelet.
Nyomja meg és tartsa így a reteszt,
és nyomja le a fejtámlákat.
Hajtsa fel a hátsó kartámaszt.
Helyezze a hátsó szélső ülések
biztonsági öveit az övvezetőkbe.
Húzza meg a kioldókart az egyik vagy mindkét oldalon, és hajtsa le előre a
háttámlát az üléspárnára.
Felhajtáshoz emelje fel a háttámlákat és vezesse őket felső állásukba,
amíg hallhatóan rögzülnek.
Győződjön meg róla, hogy a szélső
ülések biztonsági övei el vannak
helyezve a megfelelő övvezetőkben.

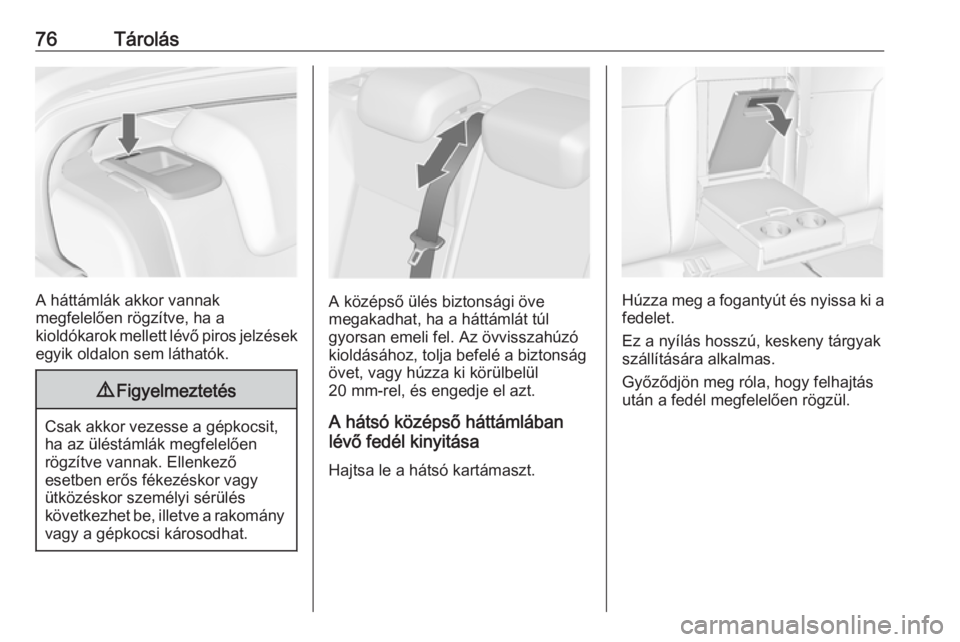

76Tárolás
A háttámlák akkor vannak
megfelelően rögzítve, ha a
kioldókarok mellett lévő piros jelzések egyik oldalon sem láthatók.
9 Figyelmeztetés
Csak akkor vezesse a gépkocsit,
ha az üléstámlák megfelelően
rögzítve vannak. Ellenkező
esetben erős fékezéskor vagy
ütközéskor személyi sérülés
következhet be, illetve a rakomány
vagy a gépkocsi károsodhat.
A középső ülés biztonsági öve
megakadhat, ha a háttámlát túl
gyorsan emeli fel. Az övvisszahúzó
kioldásához, tolja befelé a biztonság
övet, vagy húzza ki körülbelül
20 mm-rel, és engedje el azt.
A hátsó középső háttámlában
lévő fedél kinyitása
Hajtsa le a hátsó kartámaszt.Húzza meg a fogantyút és nyissa ki a
fedelet.
Ez a nyílás hosszú, keskeny tárgyak
szállítására alkalmas.
Győződjön meg róla, hogy felhajtás
után a fedél megfelelően rögzül.

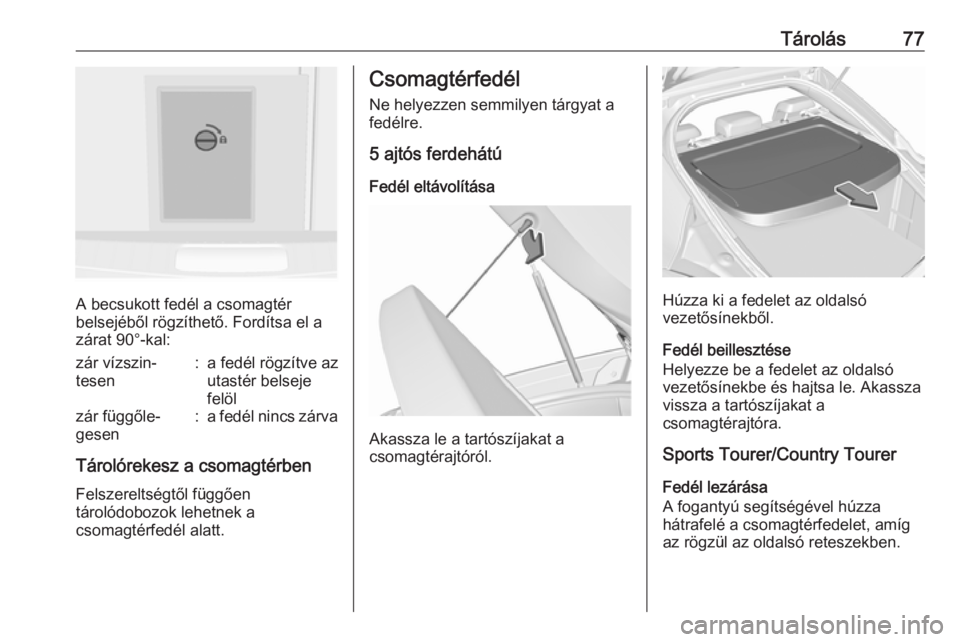

Tárolás77
A becsukott fedél a csomagtér
belsejéből rögzíthető. Fordítsa el a
zárat 90°-kal:
zár vízszin‐
tesen:a fedél rögzítve az
utastér belseje
felölzár függőle‐
gesen:a fedél nincs zárva
Tárolórekesz a csomagtérben
Felszereltségtől függően
tárolódobozok lehetnek a
csomagtérfedél alatt.
Csomagtérfedél
Ne helyezzen semmilyen tárgyat a
fedélre.
5 ajtós ferdehátú
Fedél eltávolítása
Akassza le a tartószíjakat a
csomagtérajtóról.
Húzza ki a fedelet az oldalsó
vezetősínekből.
Fedél beillesztése
Helyezze be a fedelet az oldalsó
vezetősínekbe és hajtsa le. Akassza
vissza a tartószíjakat a
csomagtérajtóra.
Sports Tourer/Country Tourer
Fedél lezárása
A fogantyú segítségével húzza
hátrafelé a csomagtérfedelet, amíg
az rögzül az oldalsó reteszekben.

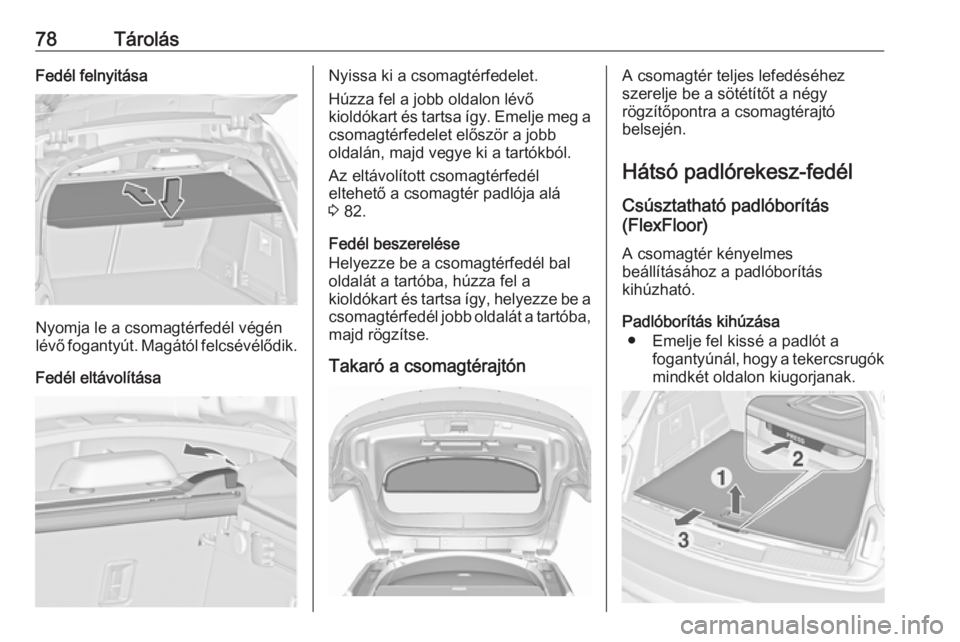

78TárolásFedél felnyitása
Nyomja le a csomagtérfedél végén
lévő fogantyút. Magától felcsévélődik.
Fedél eltávolítása
Nyissa ki a csomagtérfedelet.
Húzza fel a jobb oldalon lévő
kioldókart és tartsa így. Emelje meg a csomagtérfedelet először a jobb
oldalán, majd vegye ki a tartókból.
Az eltávolított csomagtérfedél
eltehető a csomagtér padlója alá
3 82.
Fedél beszerelése
Helyezze be a csomagtérfedél bal
oldalát a tartóba, húzza fel a
kioldókart és tartsa így, helyezze be a
csomagtérfedél jobb oldalát a tartóba, majd rögzítse.
Takaró a csomagtérajtónA csomagtér teljes lefedéséhez
szerelje be a sötétítőt a négy
rögzítőpontra a csomagtérajtó
belsején.
Hátsó padlórekesz-fedél Csúsztatható padlóborítás
(FlexFloor)
A csomagtér kényelmes
beállításához a padlóborítás
kihúzható.
Padlóborítás kihúzása ● Emelje fel kissé a padlót a fogantyúnál, hogy a tekercsrugók
mindkét oldalon kiugorjanak.
