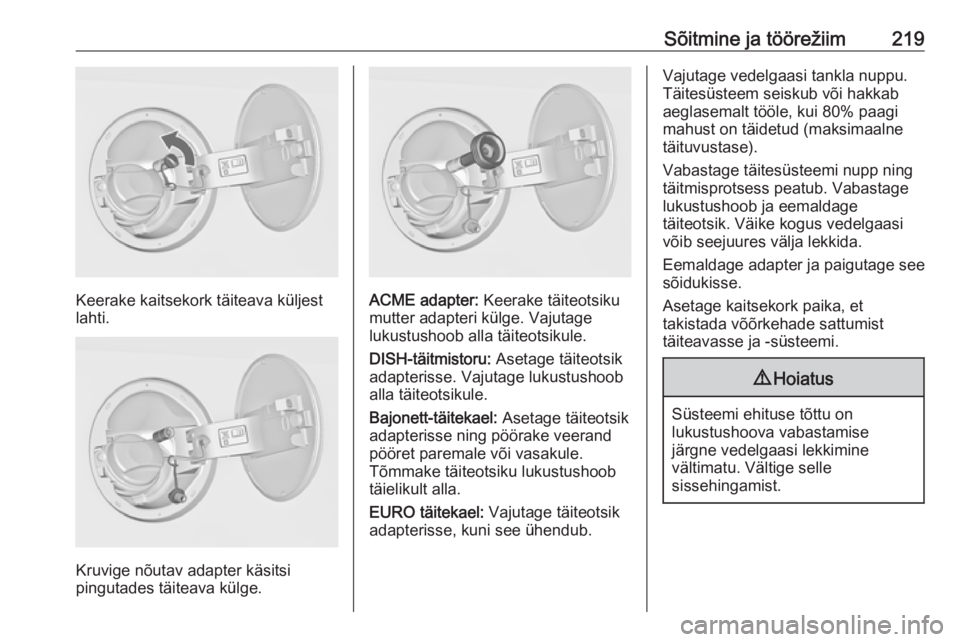

Sõitmine ja töörežiim219
Keerake kaitsekork täiteava küljest
lahti.
Kruvige nõutav adapter käsitsi
pingutades täiteava külge.
ACME adapter: Keerake täiteotsiku
mutter adapteri külge. Vajutage
lukustushoob alla täiteotsikule.
DISH-täitmistoru: Asetage täiteotsik
adapterisse. Vajutage lukustushoob alla täiteotsikule.
Bajonett-täitekael: Asetage täiteotsik
adapterisse ning pöörake veerand
pööret paremale või vasakule.
Tõmmake täiteotsiku lukustushoob
täielikult alla.
EURO täitekael: Vajutage täiteotsik
adapterisse, kuni see ühendub.
Vajutage vedelgaasi tankla nuppu.
Täitesüsteem seiskub või hakkab
aeglasemalt tööle, kui 80% paagi
mahust on täidetud (maksimaalne
täituvustase).
Vabastage täitesüsteemi nupp ning
täitmisprotsess peatub. Vabastage
lukustushoob ja eemaldage
täiteotsik. Väike kogus vedelgaasi
võib seejuures välja lekkida.
Eemaldage adapter ja paigutage see
sõidukisse.
Asetage kaitsekork paika, et
takistada võõrkehade sattumist
täiteavasse ja -süsteemi.9 Hoiatus
Süsteemi ehituse tõttu on
lukustushoova vabastamise
järgne vedelgaasi lekkimine
vältimatu. Vältige selle
sissehingamist.

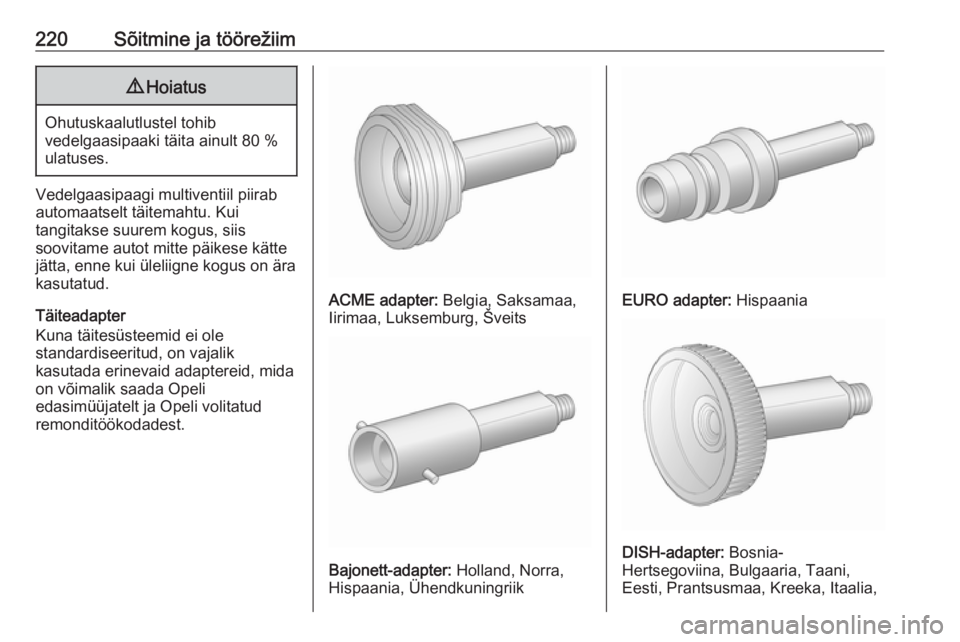

220Sõitmine ja töörežiim9Hoiatus
Ohutuskaalutlustel tohib
vedelgaasipaaki täita ainult 80 %
ulatuses.
Vedelgaasipaagi multiventiil piirab
automaatselt täitemahtu. Kui
tangitakse suurem kogus, siis
soovitame autot mitte päikese kätte
jätta, enne kui üleliigne kogus on ära
kasutatud.
Täiteadapter
Kuna täitesüsteemid ei ole
standardiseeritud, on vajalik
kasutada erinevaid adaptereid, mida
on võimalik saada Opeli
edasimüüjatelt ja Opeli volitatud
remonditöökodadest.
ACME adapter: Belgia, Saksamaa,
Iirimaa, Luksemburg, Šveits
Bajonett-adapter: Holland, Norra,
Hispaania, Ühendkuningriik
EURO adapter: Hispaania
DISH-adapter: Bosnia-
Hertsegoviina, Bulgaaria, Taani,
Eesti, Prantsusmaa, Kreeka, Itaalia,

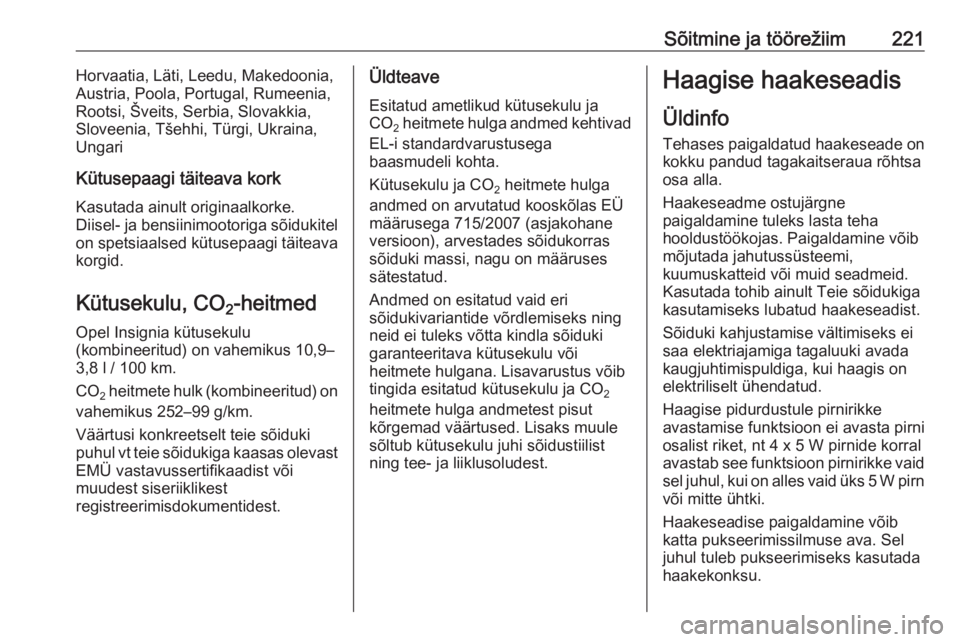

Sõitmine ja töörežiim221Horvaatia, Läti, Leedu, Makedoonia,
Austria, Poola, Portugal, Rumeenia,
Rootsi, Šveits, Serbia, Slovakkia,
Sloveenia, Tšehhi, Türgi, Ukraina,
Ungari
Kütusepaagi täiteava kork Kasutada ainult originaalkorke.
Diisel- ja bensiinimootoriga sõidukitel
on spetsiaalsed kütusepaagi täiteava korgid.
Kütusekulu, CO 2-heitmed
Opel Insignia kütusekulu
(kombineeritud) on vahemikus 10,9–
3,8 l / 100 km.
CO 2 heitmete hulk (kombineeritud) on
vahemikus 252–99 g/km.
Väärtusi konkreetselt teie sõiduki
puhul vt teie sõidukiga kaasas olevast
EMÜ vastavussertifikaadist või
muudest siseriiklikest
registreerimisdokumentidest.Üldteave
Esitatud ametlikud kütusekulu ja
CO 2 heitmete hulga andmed kehtivad
EL-i standardvarustusega
baasmudeli kohta.
Kütusekulu ja CO 2 heitmete hulga
andmed on arvutatud kooskõlas EÜ
määrusega 715/2007 (asjakohane
versioon), arvestades sõidukorras
sõiduki massi, nagu on määruses
sätestatud.
Andmed on esitatud vaid eri
sõidukivariantide võrdlemiseks ning
neid ei tuleks võtta kindla sõiduki
garanteeritava kütusekulu või
heitmete hulgana. Lisavarustus võib
tingida esitatud kütusekulu ja CO 2
heitmete hulga andmetest pisut
kõrgemad väärtused. Lisaks muule
sõltub kütusekulu juhi sõidustiilist
ning tee- ja liiklusoludest.Haagise haakeseadis
Üldinfo Tehases paigaldatud haakeseade onkokku pandud tagakaitseraua rõhtsa
osa alla.
Haakeseadme ostujärgne
paigaldamine tuleks lasta teha
hooldustöökojas. Paigaldamine võib
mõjutada jahutussüsteemi,
kuumuskatteid või muid seadmeid.
Kasutada tohib ainult Teie sõidukiga
kasutamiseks lubatud haakeseadist.
Sõiduki kahjustamise vältimiseks ei
saa elektriajamiga tagaluuki avada
kaugjuhtimispuldiga, kui haagis on
elektriliselt ühendatud.
Haagise pidurdustule pirnirikke
avastamise funktsioon ei avasta pirni
osalist riket, nt 4 x 5 W pirnide korral
avastab see funktsioon pirnirikke vaid
sel juhul, kui on alles vaid üks 5 W pirn või mitte ühtki.
Haakeseadise paigaldamine võib
katta pukseerimissilmuse ava. Sel
juhul tuleb pukseerimiseks kasutada
haakekonksu.

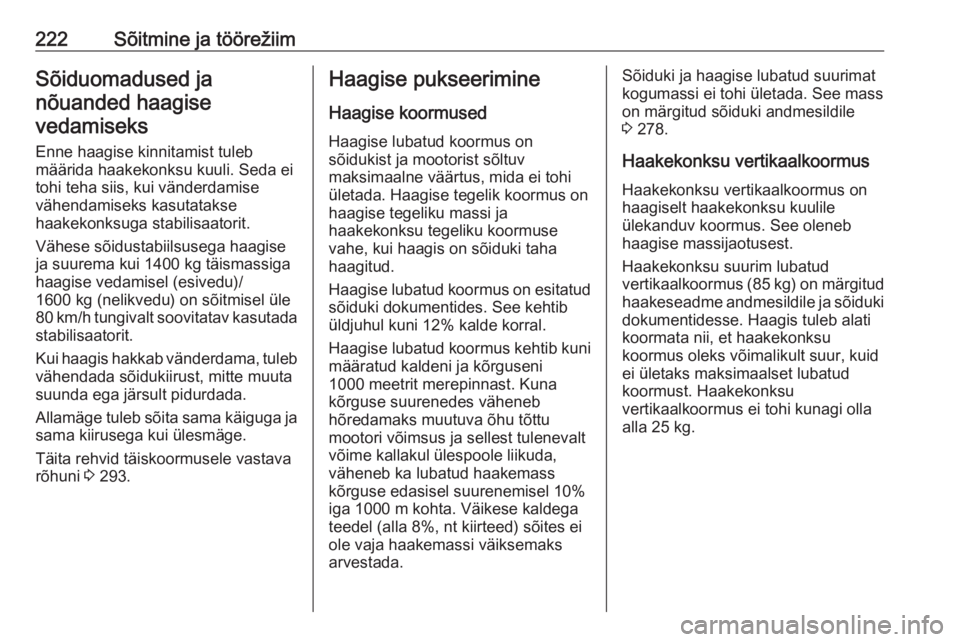

222Sõitmine ja töörežiimSõiduomadused janõuanded haagisevedamiseks
Enne haagise kinnitamist tuleb
määrida haakekonksu kuuli. Seda ei
tohi teha siis, kui vänderdamise
vähendamiseks kasutatakse
haakekonksuga stabilisaatorit.
Vähese sõidustabiilsusega haagise
ja suurema kui 1400 kg täismassiga
haagise vedamisel (esivedu)/
1600 kg (nelikvedu) on sõitmisel üle
80 km/h tungivalt soovitatav kasutada
stabilisaatorit.
Kui haagis hakkab vänderdama, tuleb vähendada sõidukiirust, mitte muuta
suunda ega järsult pidurdada.
Allamäge tuleb sõita sama käiguga ja
sama kiirusega kui ülesmäge.
Täita rehvid täiskoormusele vastava
rõhuni 3 293.Haagise pukseerimine
Haagise koormused
Haagise lubatud koormus on
sõidukist ja mootorist sõltuv
maksimaalne väärtus, mida ei tohi
ületada. Haagise tegelik koormus on
haagise tegeliku massi ja
haakekonksu tegeliku koormuse
vahe, kui haagis on sõiduki taha
haagitud.
Haagise lubatud koormus on esitatud sõiduki dokumentides. See kehtib
üldjuhul kuni 12% kalde korral.
Haagise lubatud koormus kehtib kuni
määratud kaldeni ja kõrguseni
1000 meetrit merepinnast. Kuna
kõrguse suurenedes väheneb
hõredamaks muutuva õhu tõttu
mootori võimsus ja sellest tulenevalt
võime kallakul ülespoole liikuda,
väheneb ka lubatud haakemass
kõrguse edasisel suurenemisel 10%
iga 1000 m kohta. Väikese kaldega
teedel (alla 8%, nt kiirteed) sõites ei
ole vaja haakemassi väiksemaks
arvestada.Sõiduki ja haagise lubatud suurimat
kogumassi ei tohi ületada. See mass
on märgitud sõiduki andmesildile
3 278.
Haakekonksu vertikaalkoormus
Haakekonksu vertikaalkoormus on
haagiselt haakekonksu kuulile
ülekanduv koormus. See oleneb
haagise massijaotusest.
Haakekonksu suurim lubatud
vertikaalkoormus (85 kg) on märgitud
haakeseadme andmesildile ja sõiduki
dokumentidesse. Haagis tuleb alati
koormata nii, et haakekonksu
koormus oleks võimalikult suur, kuid
ei ületaks maksimaalset lubatud
koormust. Haakekonksu
vertikaalkoormus ei tohi kunagi olla
alla 25 kg.

Sõitmine ja töörežiim223Tagateljekoormus
Kui haagis on külge ühendatud ja
vedav sõiduk täiskoormaga, võib 5- ukselisel luukpäral / 4-ukselisel
sedaanil tagasilla lubatud koormust
(vt andmesildilt või sõiduki
dokumentidest) ületada 90 kg võrra ja
Sports Toureril/Country Toureril
85 kg võrra; sõiduki täismassi tohib ületada 5-ukselisel luukpäral /4-
ukselisel sedaanil 65 kg võrra ja
Sports Toureril/Country Toureril
60 kg võrra. Kui tagasilla koormus on
lubatust suurem, ei tohi sõita kiiremini kui 100 km/h.
HaakeseadisEttevaatust
Kokkupandavat haakekonksu ei
ole võimalik sõiduki küljest lahti
ühendada. Ilma haagiseta
sõitmisel tuleb haakekonks kokku
panna.
9 Hoiatus
Veenduda, et keegi ei viibi
haakekonksu haakekuuli
pöördumise piirkonnas.
Kehavigastuse oht.
Kokkupandud haakekonksu
haakekuuli vabastades tuleb
tagada, et seistakse käepidemest
vasakul.
Vabastada kokkupandud
haakekonks
Tõmmake käepidet, mis asub
numbrimärgist vasakul pool tagumise
kaitseraua all umbes 45° nurga all
kuni maani allapoole.
Kui vabastuskäepide on välja
tõmmatud ja haakekuuli kael on
vabastatud, kõlab hoiatuseks
helisignaal.
Tõsta vabastatud haakekonks
ülespoole, kuni see on oma kohale
fikseerunud.
Veenduge, et haakekonks on
korralikult oma kohale fikseerunud ja
vabastatud käepide juhitud tagasi
oma varjatud algasendisse. Vastasel
juhul helisignaal ei lakka.

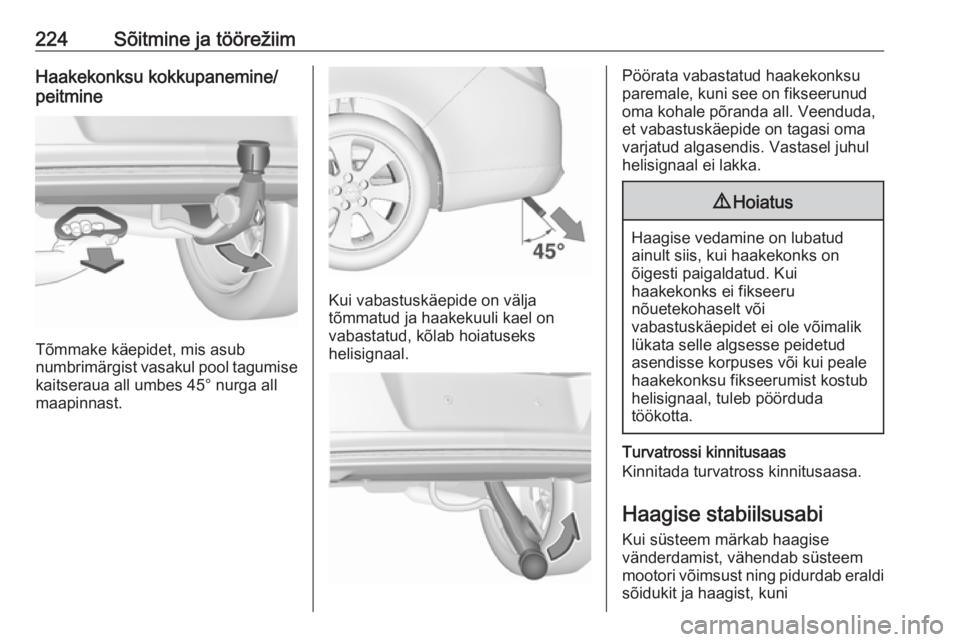

224Sõitmine ja töörežiimHaakekonksu kokkupanemine/
peitmine
Tõmmake käepidet, mis asub
numbrimärgist vasakul pool tagumise
kaitseraua all umbes 45° nurga all
maapinnast.
Kui vabastuskäepide on välja
tõmmatud ja haakekuuli kael on
vabastatud, kõlab hoiatuseks
helisignaal.
Pöörata vabastatud haakekonksu
paremale, kuni see on fikseerunud
oma kohale põranda all. Veenduda,
et vabastuskäepide on tagasi oma
varjatud algasendis. Vastasel juhul
helisignaal ei lakka.9 Hoiatus
Haagise vedamine on lubatud
ainult siis, kui haakekonks on
õigesti paigaldatud. Kui
haakekonks ei fikseeru
nõuetekohaselt või
vabastuskäepidet ei ole võimalik
lükata selle algsesse peidetud
asendisse korpuses või kui peale
haakekonksu fikseerumist kostub
helisignaal, tuleb pöörduda
töökotta.
Turvatrossi kinnitusaas
Kinnitada turvatross kinnitusaasa.
Haagise stabiilsusabi
Kui süsteem märkab haagise
vänderdamist, vähendab süsteem
mootori võimsust ning pidurdab eraldi sõidukit ja haagist, kuni

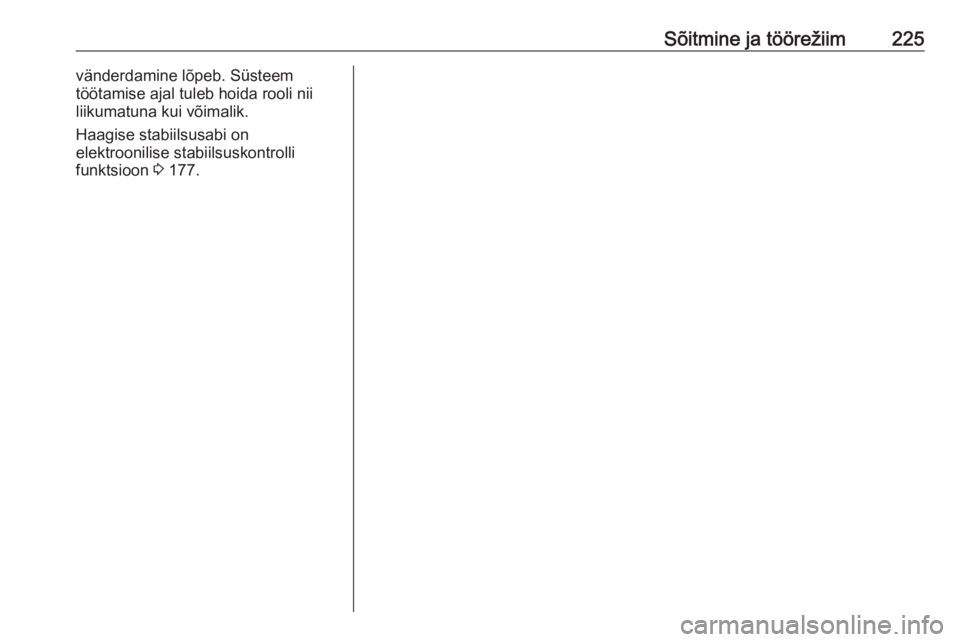

Sõitmine ja töörežiim225vänderdamine lõpeb. Süsteem
töötamise ajal tuleb hoida rooli nii
liikumatuna kui võimalik.
Haagise stabiilsusabi on
elektroonilise stabiilsuskontrolli
funktsioon 3 177.

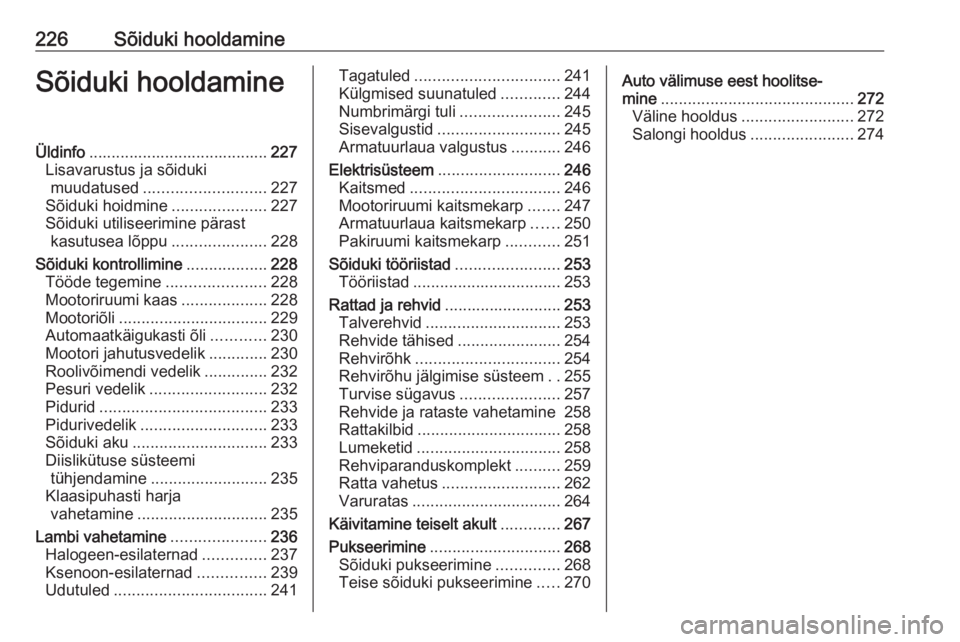

226Sõiduki hooldamineSõiduki hooldamineÜldinfo........................................ 227
Lisavarustus ja sõiduki muudatused ........................... 227
Sõiduki hoidmine .....................227
Sõiduki utiliseerimine pärast kasutusea lõppu .....................228
Sõiduki kontrollimine ..................228
Tööde tegemine ......................228
Mootoriruumi kaas ...................228
Mootoriõli ................................. 229
Automaatkäigukasti õli ............230
Mootori jahutusvedelik .............230
Roolivõimendi vedelik ..............232
Pesuri vedelik .......................... 232
Pidurid ..................................... 233
Pidurivedelik ............................ 233
Sõiduki aku .............................. 233
Diislikütuse süsteemi tühjendamine .......................... 235
Klaasipuhasti harja vahetamine ............................. 235
Lambi vahetamine .....................236
Halogeen-esilaternad ..............237
Ksenoon-esilaternad ...............239
Udutuled .................................. 241Tagatuled................................ 241
Külgmised suunatuled .............244
Numbrimärgi tuli ......................245
Sisevalgustid ........................... 245
Armatuurlaua valgustus ...........246
Elektrisüsteem ........................... 246
Kaitsmed ................................. 246
Mootoriruumi kaitsmekarp .......247
Armatuurlaua kaitsmekarp ......250
Pakiruumi kaitsmekarp ............251
Sõiduki tööriistad .......................253
Tööriistad ................................. 253
Rattad ja rehvid .......................... 253
Talverehvid .............................. 253
Rehvide tähised .......................254
Rehvirõhk ................................ 254
Rehvirõhu jälgimise süsteem ..255
Turvise sügavus ......................257
Rehvide ja rataste vahetamine 258
Rattakilbid ................................ 258
Lumeketid ................................ 258
Rehviparanduskomplekt ..........259
Ratta vahetus .......................... 262
Varuratas ................................. 264
Käivitamine teiselt akult .............267
Pukseerimine ............................. 268
Sõiduki pukseerimine ..............268
Teise sõiduki pukseerimine .....270Auto välimuse eest hoolitse‐
mine ........................................... 272
Väline hooldus ......................... 272
Salongi hooldus .......................274

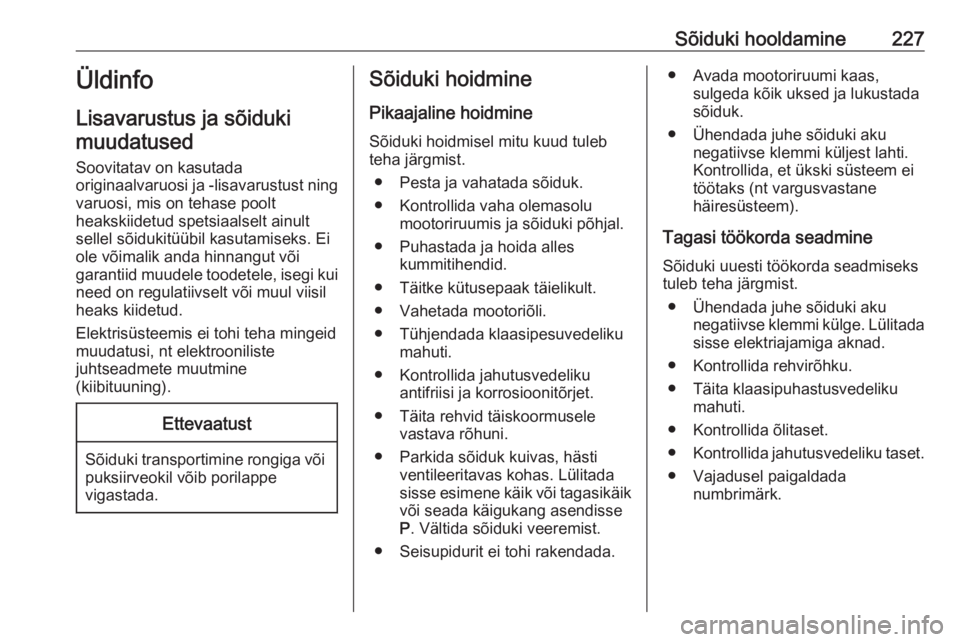

Sõiduki hooldamine227Üldinfo
Lisavarustus ja sõiduki muudatused
Soovitatav on kasutada
originaalvaruosi ja -lisavarustust ning
varuosi, mis on tehase poolt
heakskiidetud spetsiaalselt ainult
sellel sõidukitüübil kasutamiseks. Ei
ole võimalik anda hinnangut või
garantiid muudele toodetele, isegi kui
need on regulatiivselt või muul viisil
heaks kiidetud.
Elektrisüsteemis ei tohi teha mingeid
muudatusi, nt elektrooniliste
juhtseadmete muutmine
(kiibituuning).Ettevaatust
Sõiduki transportimine rongiga või puksiirveokil võib porilappe
vigastada.
Sõiduki hoidmine
Pikaajaline hoidmine
Sõiduki hoidmisel mitu kuud tuleb
teha järgmist.
● Pesta ja vahatada sõiduk.
● Kontrollida vaha olemasolu mootoriruumis ja sõiduki põhjal.
● Puhastada ja hoida alles kummitihendid.
● Täitke kütusepaak täielikult.
● Vahetada mootoriõli.
● Tühjendada klaasipesuvedeliku mahuti.
● Kontrollida jahutusvedeliku antifriisi ja korrosioonitõrjet.
● Täita rehvid täiskoormusele vastava rõhuni.
● Parkida sõiduk kuivas, hästi ventileeritavas kohas. Lülitada
sisse esimene käik või tagasikäik või seada käigukang asendisse
P . Vältida sõiduki veeremist.
● Seisupidurit ei tohi rakendada.● Avada mootoriruumi kaas, sulgeda kõik uksed ja lukustada
sõiduk.
● Ühendada juhe sõiduki aku negatiivse klemmi küljest lahti.
Kontrollida, et ükski süsteem ei
töötaks (nt vargusvastane
häiresüsteem).
Tagasi töökorda seadmine Sõiduki uuesti töökorda seadmiseks
tuleb teha järgmist.
● Ühendada juhe sõiduki aku negatiivse klemmi külge. Lülitada
sisse elektriajamiga aknad.
● Kontrollida rehvirõhku.
● Täita klaasipuhastusvedeliku mahuti.
● Kontrollida õlitaset.
● Kontrollida jahutusvedeliku taset.
● Vajadusel paigaldada numbrimärk.

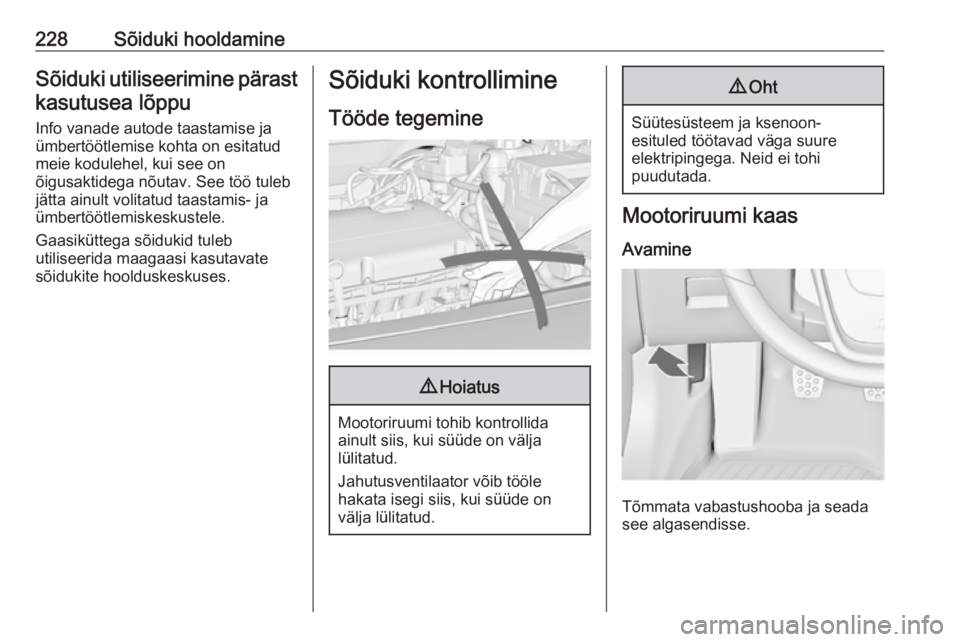

228Sõiduki hooldamineSõiduki utiliseerimine pärastkasutusea lõppu
Info vanade autode taastamise ja
ümbertöötlemise kohta on esitatud
meie kodulehel, kui see on
õigusaktidega nõutav. See töö tuleb
jätta ainult volitatud taastamis- ja
ümbertöötlemiskeskustele.
Gaasiküttega sõidukid tuleb
utiliseerida maagaasi kasutavate
sõidukite hoolduskeskuses.Sõiduki kontrollimine
Tööde tegemine9 Hoiatus
Mootoriruumi tohib kontrollida
ainult siis, kui süüde on välja
lülitatud.
Jahutusventilaator võib tööle
hakata isegi siis, kui süüde on
välja lülitatud.
9 Oht
Süütesüsteem ja ksenoon-
esituled töötavad väga suure
elektripingega. Neid ei tohi
puudutada.
Mootoriruumi kaas
Avamine
Tõmmata vabastushooba ja seada
see algasendisse.
