OPEL INSIGNIA 2016 Uputstvo za upotrebu (in Serbian)

Instrumenti i komande99Složenija instrument tabla, sportski režim

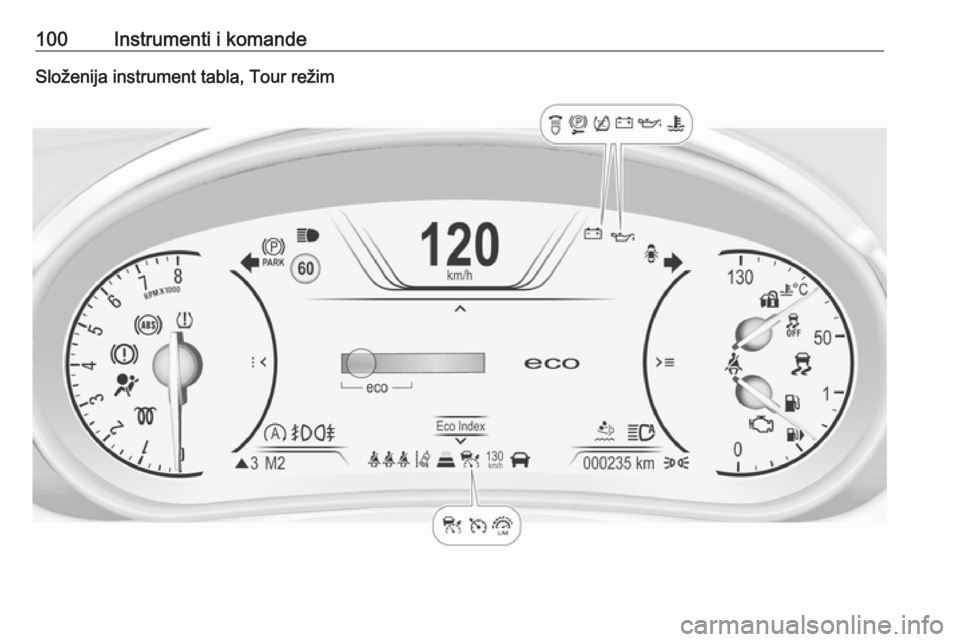

100Instrumenti i komandeSloženija instrument tabla, Tour režim

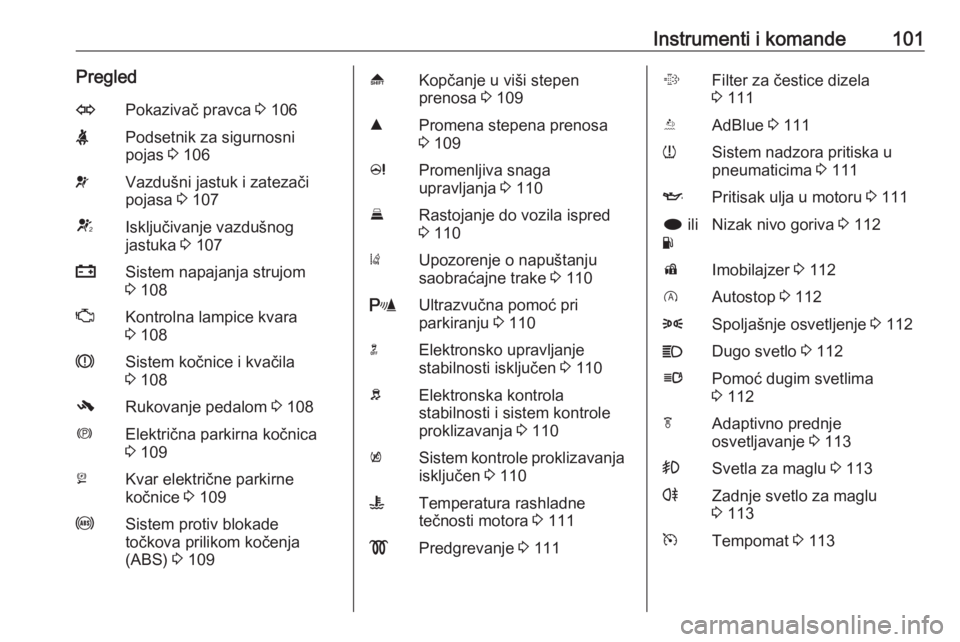

Instrumenti i komande101PregledOPokazivač pravca 3 106XPodsetnik za sigurnosni
pojas 3 106vVazdušni jastuk i zatezači
pojasa 3 107VIsključivanje vazdušnog
jastuka 3 107pSistem napajanja strujom
3 108ZKontrolna lampice kvara
3 108RSistem kočnice i kvačila
3 108-Rukovanje pedalom 3 108mElektrična parkirna kočnica
3 109jKvar električne parkirne
kočnice 3 109uSistem protiv blokade
točkova prilikom kočenja
(ABS) 3 109[Kopčanje u viši stepen
prenosa 3 109RPromena stepena prenosa
3 109cPromenljiva snaga
upravljanja 3 110ERastojanje do vozila ispred
3 110)Upozorenje o napuštanju
saobraćajne trake 3 110rUltrazvučna pomoć pri
parkiranju 3 110nElektronsko upravljanje
stabilnosti isključen 3 110bElektronska kontrola
stabilnosti i sistem kontrole
proklizavanja 3 110kSistem kontrole proklizavanja
isključen 3 110WTemperatura rashladne
tečnosti motora 3 111!Predgrevanje 3 111%Filter za čestice dizela
3 111YAdBlue 3 111wSistem nadzora pritiska u
pneumaticima 3 111IPritisak ulja u motoru 3 111i ili
YNizak nivo goriva 3 112dImobilajzer 3 112DAutostop 3 1128Spoljašnje osvetljenje 3 112CDugo svetlo 3 112lPomoć dugim svetlima
3 112fAdaptivno prednje
osvetljavanje 3 113>Svetla za maglu 3 113rZadnje svetlo za maglu
3 113mTempomat 3 113

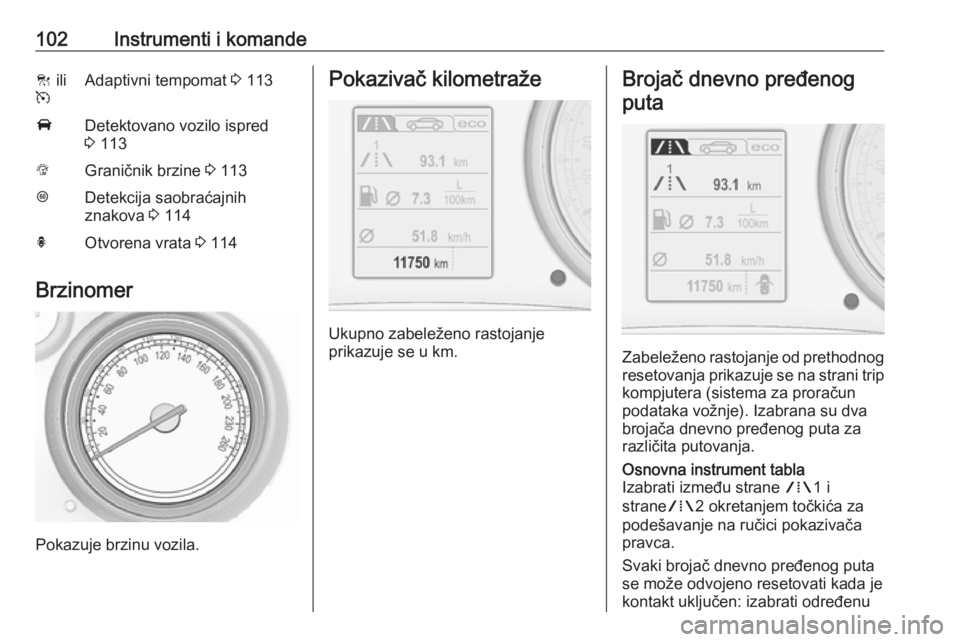

102Instrumenti i komandeC ili
mAdaptivni tempomat 3 113ADetektovano vozilo ispred
3 113LGraničnik brzine 3 113LDetekcija saobraćajnih
znakova 3 114hOtvorena vrata 3 114
Brzinomer
Pokazuje brzinu vozila.
Pokazivač kilometraže
Ukupno zabeleženo rastojanje
prikazuje se u km.
Brojač dnevno pređenog
puta
Zabeleženo rastojanje od prethodnog resetovanja prikazuje se na strani trip
kompjutera (sistema za proračun
podataka vožnje). Izabrana su dva
brojača dnevno pređenog puta za
različita putovanja.
Osnovna instrument tabla
Izabrati između strane W1 i
strane W2 okretanjem točkića za
podešavanje na ručici pokazivača
pravca.
Svaki brojač dnevno pređenog puta
se može odvojeno resetovati kada je kontakt uključen: izabrati određenu

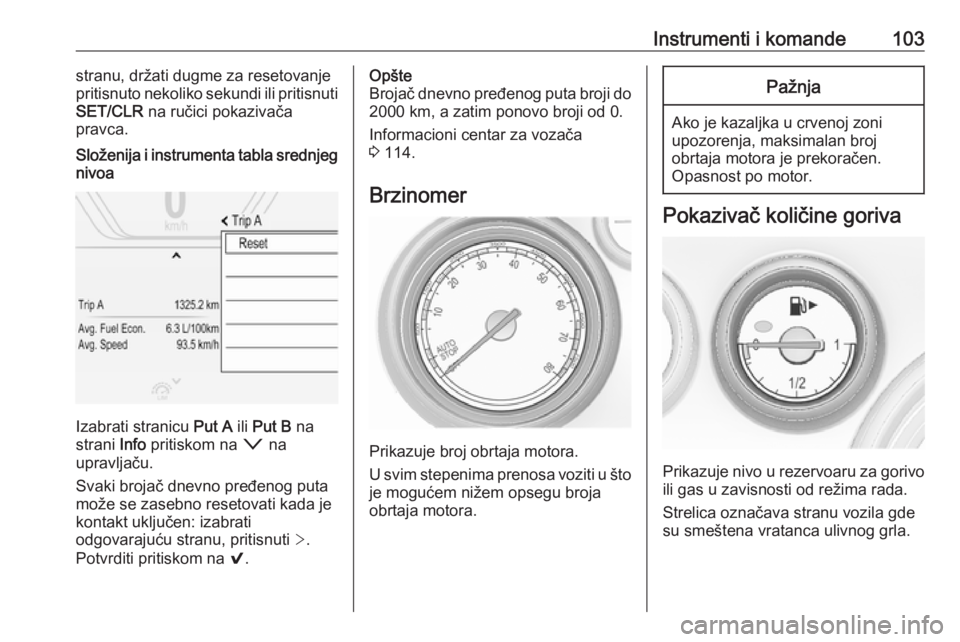

Instrumenti i komande103stranu, držati dugme za resetovanje
pritisnuto nekoliko sekundi ili pritisnuti
SET/CLR na ručici pokazivača
pravca.Složenija i instrumenta tabla srednjeg nivoa
Izabrati stranicu Put A ili Put B na
strani Info pritiskom na o na
upravljaču.
Svaki brojač dnevno pređenog puta
može se zasebno resetovati kada je
kontakt uključen: izabrati
odgovarajuću stranu, pritisnuti >.
Potvrditi pritiskom na 9.
Opšte
Brojač dnevno pređenog puta broji do 2000 km, a zatim ponovo broji od 0.
Informacioni centar za vozača
3 114.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje nivo u rezervoaru za gorivo
ili gas u zavisnosti od režima rada.
Strelica označava stranu vozila gde
su smeštena vratanca ulivnog grla.

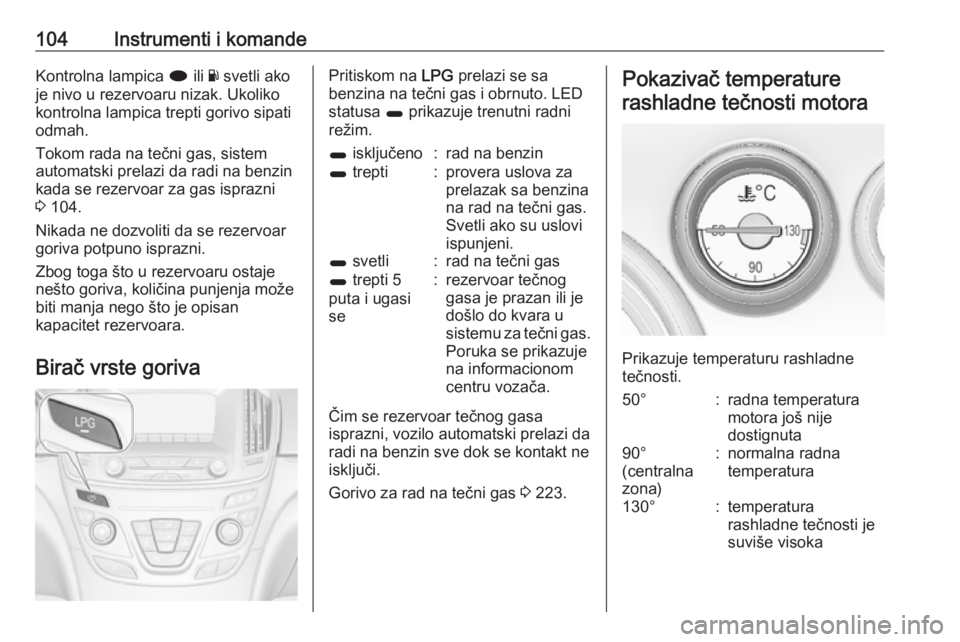

104Instrumenti i komandeKontrolna lampica i ili Y svetli ako
je nivo u rezervoaru nizak. Ukoliko
kontrolna lampica trepti gorivo sipati
odmah.
Tokom rada na tečni gas, sistem
automatski prelazi da radi na benzin
kada se rezervoar za gas isprazni
3 104.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Birač vrste gorivaPritiskom na LPG prelazi se sa
benzina na tečni gas i obrnuto. LED statusa 1 prikazuje trenutni radni
režim.1 isključeno:rad na benzin1 trepti:provera uslova za
prelazak sa benzina
na rad na tečni gas.
Svetli ako su uslovi
ispunjeni.1 svetli:rad na tečni gas1 trepti 5
puta i ugasi
se:rezervoar tečnog
gasa je prazan ili je
došlo do kvara u
sistemu za tečni gas.
Poruka se prikazuje
na informacionom
centru vozača.
Čim se rezervoar tečnog gasa
isprazni, vozilo automatski prelazi da
radi na benzin sve dok se kontakt ne
isključi.
Gorivo za rad na tečni gas 3 223.
Pokazivač temperature
rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.
50°:radna temperatura
motora još nije
dostignuta90°
(centralna
zona):normalna radna
temperatura130°:temperatura
rashladne tečnosti je
suviše visoka

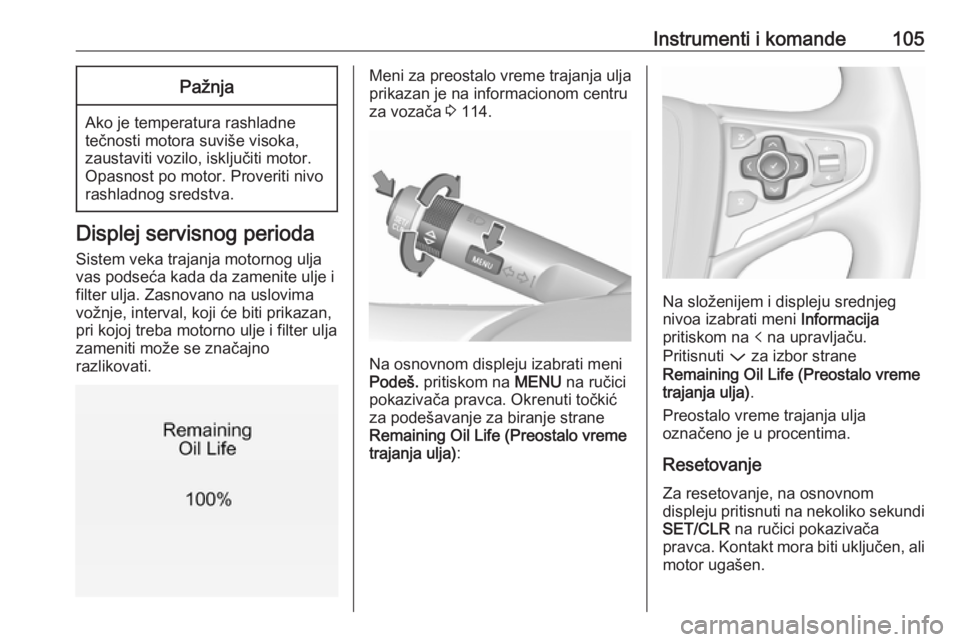

Instrumenti i komande105Pažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas podseća kada da zamenite ulje i
filter ulja. Zasnovano na uslovima
vožnje, interval, koji će biti prikazan,
pri kojoj treba motorno ulje i filter ulja
zameniti može se značajno
razlikovati.
Meni za preostalo vreme trajanja ulja
prikazan je na informacionom centru
za vozača 3 114.
Na osnovnom displeju izabrati meni
Podeš. pritiskom na MENU na ručici
pokazivača pravca. Okrenuti točkić za podešavanje za biranje strane
Remaining Oil Life (Preostalo vreme
trajanja ulja) :
Na složenijem i displeju srednjeg
nivoa izabrati meni Informacija
pritiskom na p na upravljaču.
Pritisnuti P za izbor strane
Remaining Oil Life (Preostalo vreme
trajanja ulja) .
Preostalo vreme trajanja ulja
označeno je u procentima.
Resetovanje
Za resetovanje, na osnovnom
displeju pritisnuti na nekoliko sekundi
SET/CLR na ručici pokazivača
pravca. Kontakt mora biti uključen, ali motor ugašen.

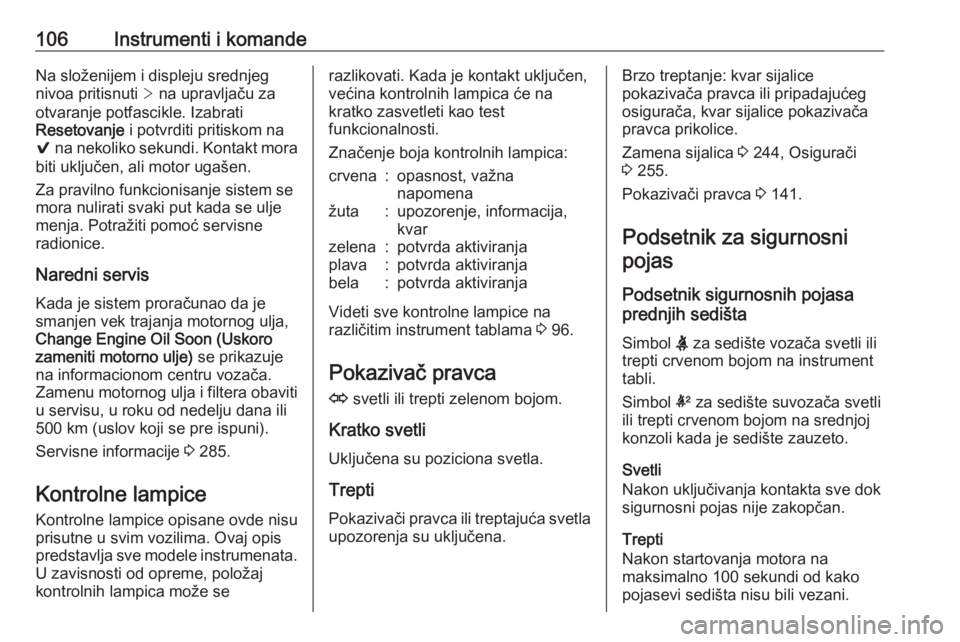

106Instrumenti i komandeNa složenijem i displeju srednjeg
nivoa pritisnuti > na upravljaču za
otvaranje potfascikle. Izabrati
Resetovanje i potvrditi pritiskom na
9 na nekoliko sekundi. Kontakt mora
biti uključen, ali motor ugašen.
Za pravilno funkcionisanje sistem se
mora nulirati svaki put kada se ulje
menja. Potražiti pomoć servisne
radionice.
Naredni servis
Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
Change Engine Oil Soon (Uskoro
zameniti motorno ulje) se prikazuje
na informacionom centru vozača.
Zamenu motornog ulja i filtera obaviti
u servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).
Servisne informacije 3 285.
Kontrolne lampice Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
U zavisnosti od opreme, položaj
kontrolnih lampica može serazlikovati. Kada je kontakt uključen,
većina kontrolnih lampica će na
kratko zasvetleti kao test
funkcionalnosti.
Značenje boja kontrolnih lampica:crvena:opasnost, važna
napomenažuta:upozorenje, informacija,
kvarzelena:potvrda aktiviranjaplava:potvrda aktiviranjabela:potvrda aktiviranja
Videti sve kontrolne lampice na
različitim instrument tablama 3 96.
Pokazivač pravca
O svetli ili trepti zelenom bojom.
Kratko svetli
Uključena su poziciona svetla.
Trepti
Pokazivači pravca ili treptajuća svetla
upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača
pravca prikolice.
Zamena sijalica 3 244, Osigurači
3 255.
Pokazivači pravca 3 141.
Podsetnik za sigurnosni pojas
Podsetnik sigurnosnih pojasa
prednjih sedišta
Simbol X za sedište vozača svetli ili
trepti crvenom bojom na instrument
tabli.
Simbol k za sedište suvozača svetli
ili trepti crvenom bojom na srednjoj
konzoli kada je sedište zauzeto.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.
Trepti
Nakon startovanja motora na
maksimalno 100 sekundi od kako
pojasevi sedišta nisu bili vezani.

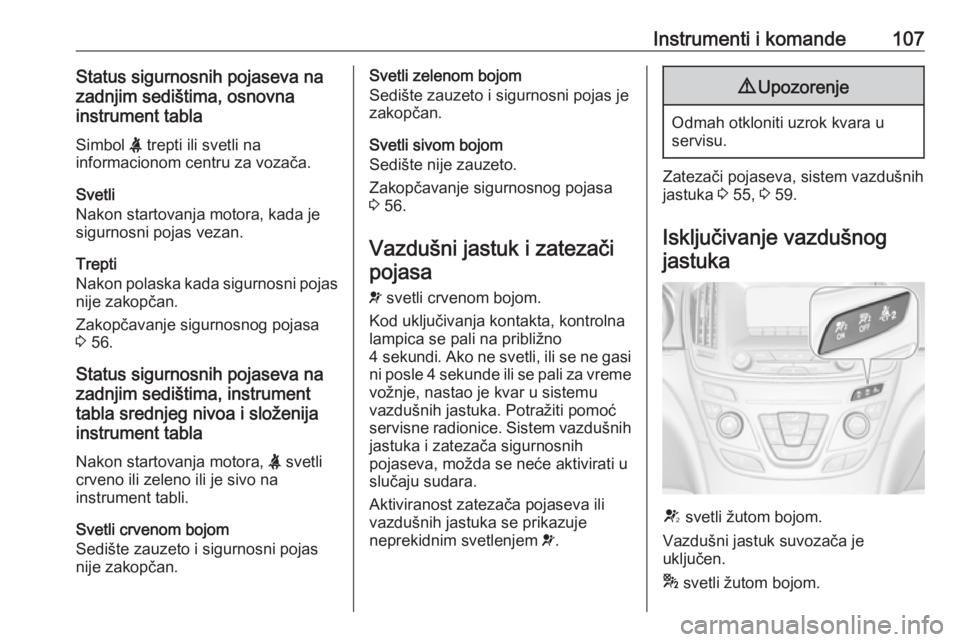

Instrumenti i komande107Status sigurnosnih pojaseva na
zadnjim sedištima, osnovna
instrument tabla
Simbol X trepti ili svetli na
informacionom centru za vozača.
Svetli
Nakon startovanja motora, kada je sigurnosni pojas vezan.
Trepti
Nakon polaska kada sigurnosni pojas
nije zakopčan.
Zakopčavanje sigurnosnog pojasa
3 56.
Status sigurnosnih pojaseva na zadnjim sedištima, instrument
tabla srednjeg nivoa i složenija
instrument tabla
Nakon startovanja motora, X svetli
crveno ili zeleno ili je sivo na
instrument tabli.
Svetli crvenom bojom
Sedište zauzeto i sigurnosni pojas
nije zakopčan.Svetli zelenom bojom
Sedište zauzeto i sigurnosni pojas je
zakopčan.
Svetli sivom bojom
Sedište nije zauzeto.
Zakopčavanje sigurnosnog pojasa
3 56.
Vazdušni jastuk i zatezači pojasa
v svetli crvenom bojom.
Kod uključivanja kontakta, kontrolna
lampica se pali na približno
4 sekundi . Ako ne svetli, ili se ne gasi
ni posle 4 sekunde ili se pali za vreme
vožnje, nastao je kvar u sistemu
vazdušnih jastuka. Potražiti pomoć
servisne radionice. Sistem vazdušnih jastuka i zatezača sigurnosnih
pojaseva, možda se neće aktivirati u
slučaju sudara.
Aktiviranost zatezača pojaseva ili vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 55, 3 59.
Isključivanje vazdušnog jastuka
V svetli žutom bojom.
Vazdušni jastuk suvozača je
uključen.
* svetli žutom bojom.

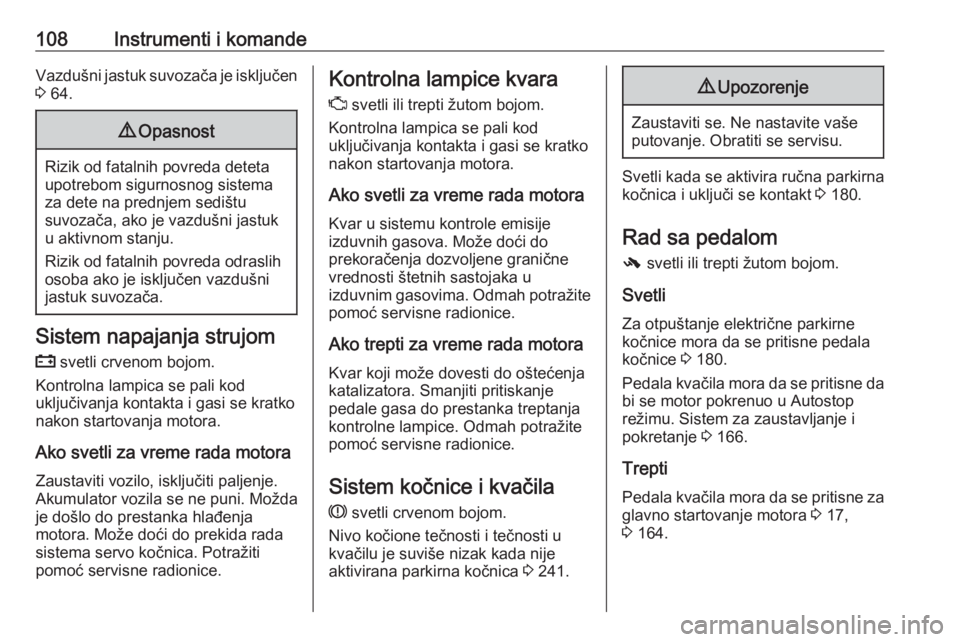

108Instrumenti i komandeVazdušni jastuk suvozača je isključen
3 64.9 Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistem napajanja strujom
p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Ako svetli za vreme rada motora Zaustaviti vozilo, isključiti paljenje.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražiti
pomoć servisne radionice.
Kontrolna lampice kvara
Z svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene granične
vrednosti štetnih sastojaka u
izduvnim gasovima. Odmah potražite pomoć servisne radionice.
Ako trepti za vreme rada motora
Kvar koji može dovesti do oštećenja
katalizatora. Smanjiti pritiskanje
pedale gasa do prestanka treptanja
kontrolne lampice. Odmah potražite
pomoć servisne radionice.
Sistem kočnice i kvačilaR svetli crvenom bojom.
Nivo kočione tečnosti i tečnosti u
kvačilu je suviše nizak kada nije
aktivirana parkirna kočnica 3 241.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Svetli kada se aktivira ručna parkirna
kočnica i uključi se kontakt 3 180.
Rad sa pedalom - svetli ili trepti žutom bojom.
Svetli Za otpuštanje električne parkirne
kočnice mora da se pritisne pedala
kočnice 3 180.
Pedala kvačila mora da se pritisne da
bi se motor pokrenuo u Autostop
režimu. Sistem za zaustavljanje i
pokretanje 3 166.
Trepti
Pedala kvačila mora da se pritisne za
glavno startovanje motora 3 17,
3 164.
