Dopo aver sostituito i fusibili difettosi, applicare il coperchio della scatola
portafusibili e premerlo fino al suo
innesto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichino malfunzio‐
namenti.

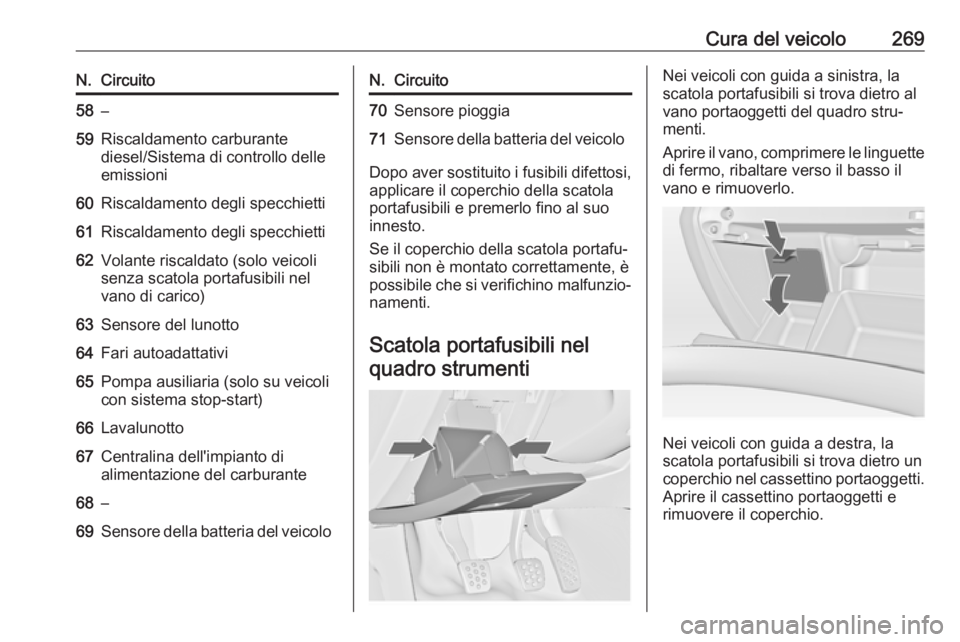

Scatola portafusibili nelquadro strumenti
Nei veicoli con guida a sinistra, la
scatola portafusibili si trova dietro al
vano portaoggetti del quadro stru‐
menti.
Aprire il vano, comprimere le linguette
di fermo, ribaltare verso il basso il
vano e rimuoverlo.
Nei veicoli con guida a destra, la
scatola portafusibili si trova dietro un
coperchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti e
rimuovere il coperchio.

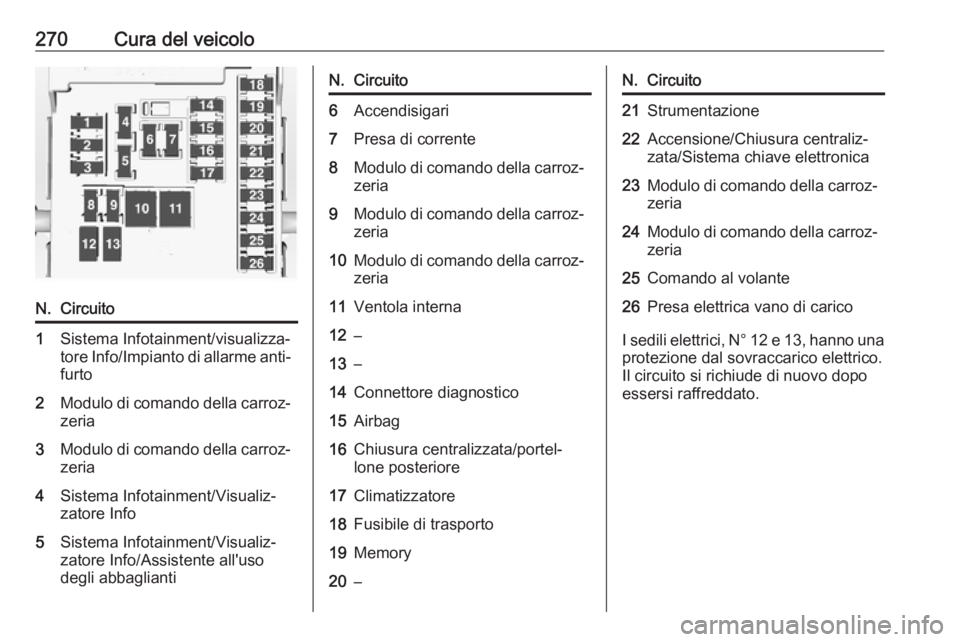

270Cura del veicoloN.Circuito1Sistema Infotainment/visualizza‐
tore Info/Impianto di allarme anti‐
furto2Modulo di comando della carroz‐ zeria3Modulo di comando della carroz‐zeria4Sistema Infotainment/Visualiz‐
zatore Info5Sistema Infotainment/Visualiz‐
zatore Info/Assistente all'uso
degli abbagliantiN.Circuito6Accendisigari7Presa di corrente8Modulo di comando della carroz‐ zeria9Modulo di comando della carroz‐
zeria10Modulo di comando della carroz‐ zeria11Ventola interna12–13–14Connettore diagnostico15Airbag16Chiusura centralizzata/portel‐
lone posteriore17Climatizzatore18Fusibile di trasporto19Memory20–N.Circuito21Strumentazione22Accensione/Chiusura centraliz‐ zata/Sistema chiave elettronica23Modulo di comando della carroz‐ zeria24Modulo di comando della carroz‐
zeria25Comando al volante26Presa elettrica vano di carico
I sedili elettrici, N° 12 e 13, hanno una protezione dal sovraccarico elettrico.
Il circuito si richiude di nuovo dopo
essersi raffreddato.

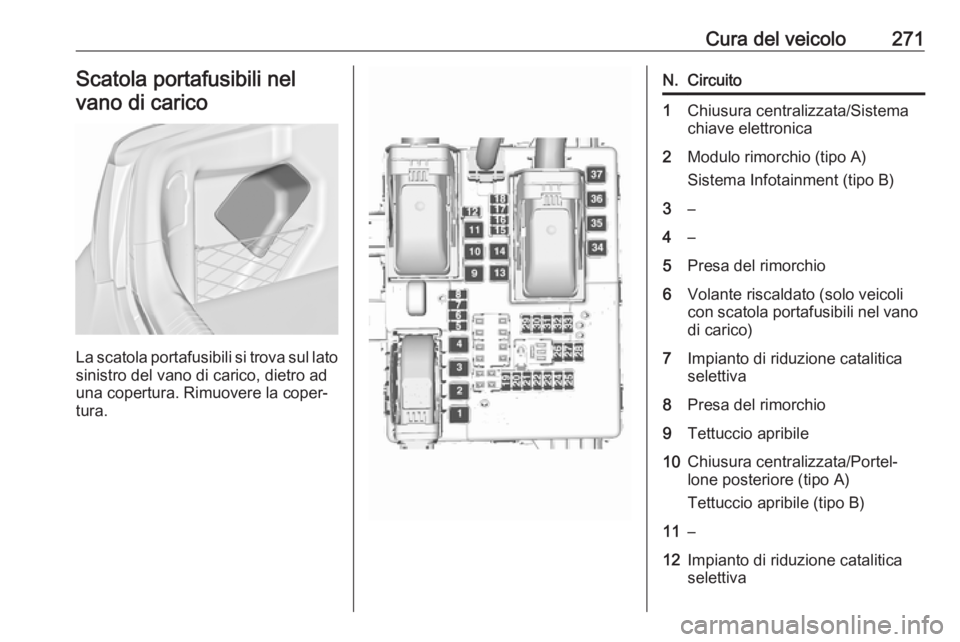

Cura del veicolo271Scatola portafusibili nelvano di carico
La scatola portafusibili si trova sul lato sinistro del vano di carico, dietro aduna copertura. Rimuovere la coper‐
tura.
N.Circuito1Chiusura centralizzata/Sistema
chiave elettronica2Modulo rimorchio (tipo A)
Sistema Infotainment (tipo B)3–4–5Presa del rimorchio6Volante riscaldato (solo veicoli
con scatola portafusibili nel vano
di carico)7Impianto di riduzione catalitica
selettiva8Presa del rimorchio9Tettuccio apribile10Chiusura centralizzata/Portel‐ lone posteriore (tipo A)
Tettuccio apribile (tipo B)11–12Impianto di riduzione catalitica
selettiva

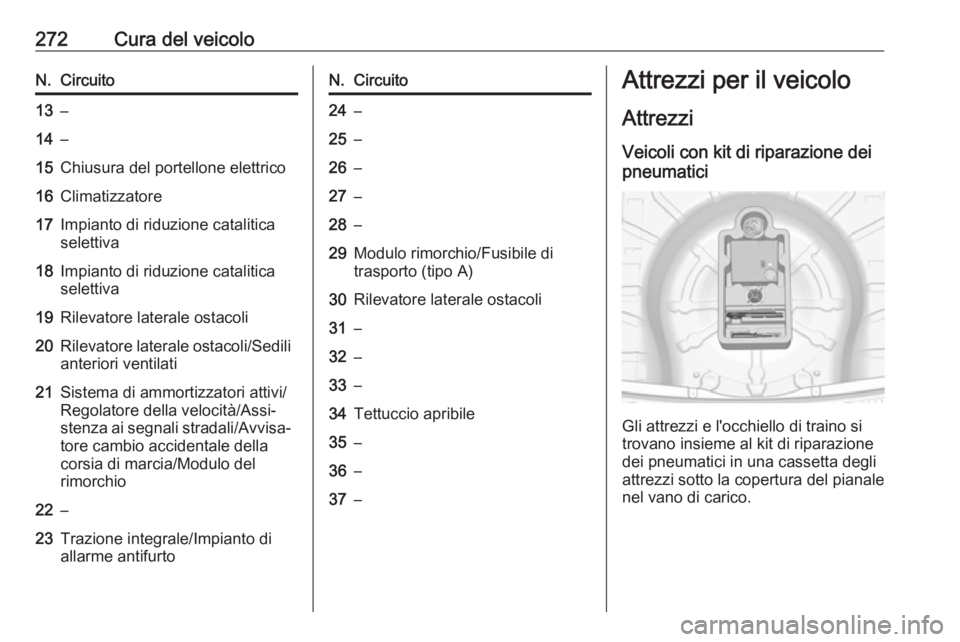

272Cura del veicoloN.Circuito13–14–15Chiusura del portellone elettrico16Climatizzatore17Impianto di riduzione catalitica
selettiva18Impianto di riduzione catalitica
selettiva19Rilevatore laterale ostacoli20Rilevatore laterale ostacoli/Sedili anteriori ventilati21Sistema di ammortizzatori attivi/
Regolatore della velocità/Assi‐
stenza ai segnali stradali/Avvisa‐
tore cambio accidentale della
corsia di marcia/Modulo del
rimorchio22–23Trazione integrale/Impianto di
allarme antifurtoN.Circuito24–25–26–27–28–29Modulo rimorchio/Fusibile di
trasporto (tipo A)30Rilevatore laterale ostacoli31–32–33–34Tettuccio apribile35–36–37–Attrezzi per il veicolo
Attrezzi
Veicoli con kit di riparazione dei
pneumatici
Gli attrezzi e l'occhiello di traino si
trovano insieme al kit di riparazione dei pneumatici in una cassetta degli
attrezzi sotto la copertura del pianale
nel vano di carico.

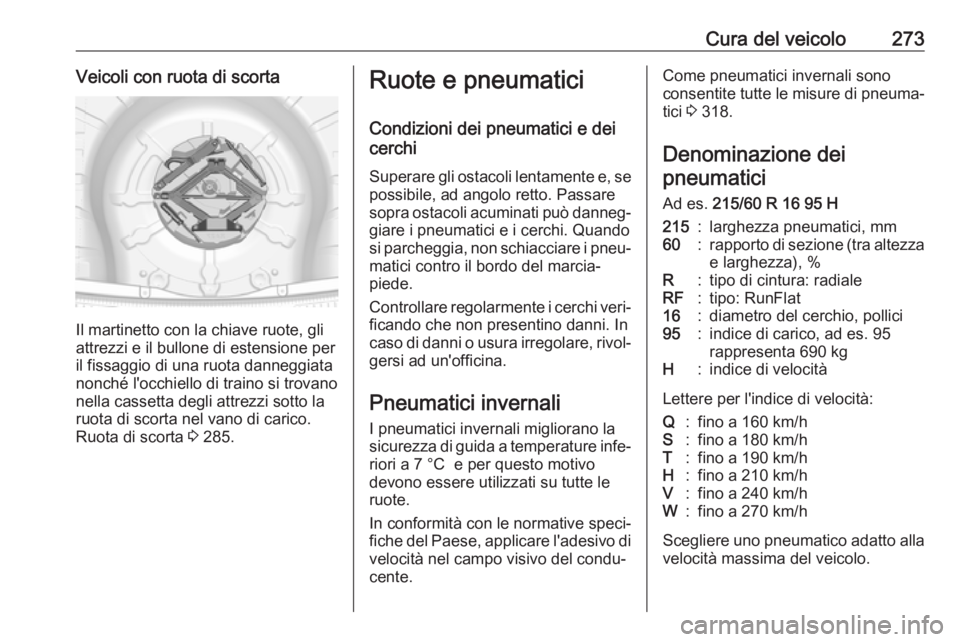

Cura del veicolo273Veicoli con ruota di scorta
Il martinetto con la chiave ruote, gli
attrezzi e il bullone di estensione per
il fissaggio di una ruota danneggiata
nonché l'occhiello di traino si trovano
nella cassetta degli attrezzi sotto la
ruota di scorta nel vano di carico.
Ruota di scorta 3 285.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐
ficando che non presentino danni. In
caso di danni o usura irregolare, rivol‐ gersi ad un'officina.
Pneumatici invernali
I pneumatici invernali migliorano la sicurezza di guida a temperature infe‐
riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
ruote.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di velocità nel campo visivo del condu‐
cente.Come pneumatici invernali sono
consentite tutte le misure di pneuma‐ tici 3 318.
Denominazione dei
pneumatici
Ad es. 215/60 R 16 95 H215:larghezza pneumatici, mm60:rapporto di sezione (tra altezza
e larghezza), %R:tipo di cintura: radialeRF:tipo: RunFlat16:diametro del cerchio, pollici95:indice di carico, ad es. 95
rappresenta 690 kgH:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/hT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere uno pneumatico adatto alla velocità massima del veicolo.

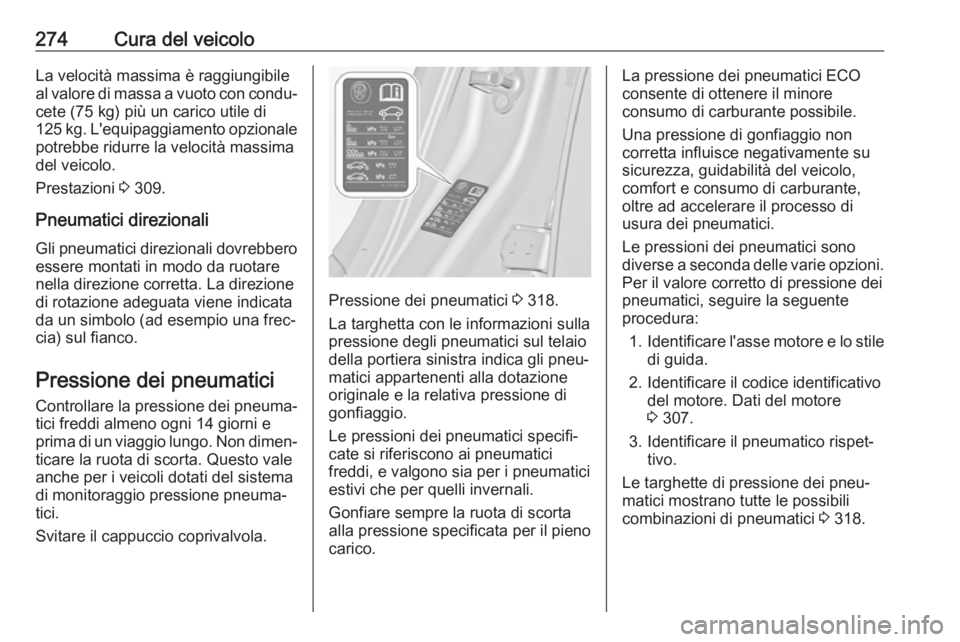

274Cura del veicoloLa velocità massima è raggiungibile
al valore di massa a vuoto con condu‐ cete (75 kg) più un carico utile di
125 kg. L'equipaggiamento opzionale
potrebbe ridurre la velocità massima
del veicolo.
Prestazioni 3 309.
Pneumatici direzionali
Gli pneumatici direzionali dovrebbero
essere montati in modo da ruotare nella direzione corretta. La direzione
di rotazione adeguata viene indicata
da un simbolo (ad esempio una frec‐
cia) sul fianco.
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo vale
anche per i veicoli dotati del sistema
di monitoraggio pressione pneuma‐
tici.
Svitare il cappuccio coprivalvola.
Pressione dei pneumatici 3 318.
La targhetta con le informazioni sulla pressione degli pneumatici sul telaio
della portiera sinistra indica gli pneu‐
matici appartenenti alla dotazione
originale e la relativa pressione di
gonfiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi, e valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
La pressione dei pneumatici ECO
consente di ottenere il minore
consumo di carburante possibile.
Una pressione di gonfiaggio non
corretta influisce negativamente su
sicurezza, guidabilità del veicolo,
comfort e consumo di carburante,
oltre ad accelerare il processo di usura dei pneumatici.
Le pressioni dei pneumatici sono
diverse a seconda delle varie opzioni. Per il valore corretto di pressione dei
pneumatici, seguire la seguente
procedura:
1. Identificare l'asse motore e lo stile
di guida.
2. Identificare il codice identificativo del motore. Dati del motore
3 307.
3. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐ matici mostrano tutte le possibili
combinazioni di pneumatici 3 318.

Cura del veicolo275Per i pneumatici approvati per il
proprio veicolo fare riferimento al
Certificato di conformità EEC fornito
con il veicolo o ad altri documenti di
registrazione nazionale.
Il conducente è responsabile del
gonfiaggio dei pneumatici alla pres‐ sione corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni
interni con conseguente distacco
del battistrada e lo scoppio a velo‐ cità elevate.
9 Avvertenza
Per pneumatici specifici la pres‐
sione dei pneumatici raccoman‐ data secondo quanto riportato
nella tabella di pressione dei
pneumatici può superare la pres‐
sione massima dei pneumatici
come indicato sul pneumatico.
Non superare mai la pressione
massima dei pneumatici riportata
sullo pneumatico.
Se la pressione dei pneumatici deve
essere ridotta o aumentata su un
veicolo dotato di sistema di monito‐
raggio pressione pneumatici, disinse‐ rire l'accensione. Dopo aver regolato
la pressione dei pneumatici, inserire
l'accensione e selezionare l'imposta‐
zione appropriata sulla pagina Carico
pneumatici sul Driver Information
Center 3 118.
Sensibilità alla temperatura La pressione pneumatici dipende
dalla temperatura del pneumatico
stesso. Durante la guida la tempera‐
tura e la pressione dei pneumatici
aumenta. I valori di pressione dei
pneumatici sull'etichetta informativa
degli stessi e la tabella della pres‐
sione dei pneumatici sono validi per
pneumatici freddi, cioè a 20 °C.
La pressione aumenta di circa
10 kPa per un aumento di tempera‐
tura di 10 °C. Questo deve essere
tenuto in considerazione quando si
controllano pneumatici caldi.
Il valore di pressione dei pneumatici
visualizzato nel Driver Information
Center indica la pressione reale dei
pneumatici. Un pneumatico raffred‐
dato mostra un valore inferiore, che però non è indice di una perdita d'aria.
Sistema di monitoraggio pressione pneumatici
Il sistema di monitoraggio pressione
pneumatici controlla la pressione di
tutti e quattro i pneumatici una volta al minuto quando la velocità del veicolo
supera un dato limite.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
un'eventuale bassa pressione dei
pneumatici e non sostituisce la
regolare manutenzione degli
stessi da parte del conducente.

276Cura del veicoloTutte le ruote devono essere provvi‐
ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
In paesi dove il sistema di monito‐
raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione
invaliderà l'omologazione del
veicolo.

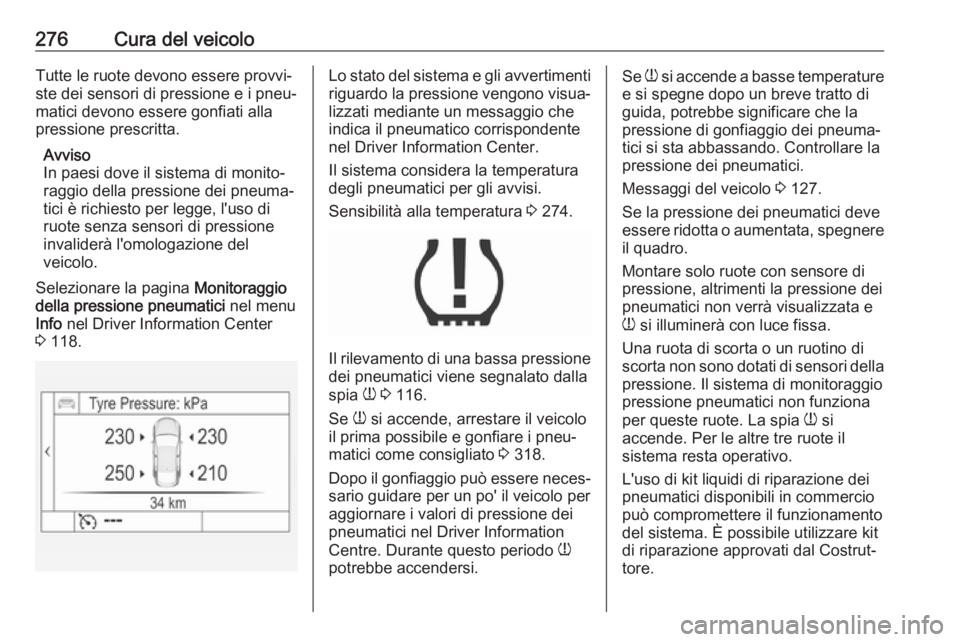

Selezionare la pagina Monitoraggio
della pressione pneumatici nel menu
Info nel Driver Information Center
3 118.Lo stato del sistema e gli avvertimenti
riguardo la pressione vengono visua‐
lizzati mediante un messaggio che
indica il pneumatico corrispondente
nel Driver Information Center.
Il sistema considera la temperatura
degli pneumatici per gli avvisi.
Sensibilità alla temperatura 3 274.
Il rilevamento di una bassa pressione
dei pneumatici viene segnalato dalla
spia w 3 116.
Se w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐
matici come consigliato 3 318.
Dopo il gonfiaggio può essere neces‐ sario guidare per un po' il veicolo per
aggiornare i valori di pressione dei
pneumatici nel Driver Information
Centre. Durante questo periodo w
potrebbe accendersi.
Se w si accende a basse temperature
e si spegne dopo un breve tratto di
guida, potrebbe significare che la
pressione di gonfiaggio dei pneuma‐
tici si sta abbassando. Controllare la
pressione dei pneumatici.
Messaggi del veicolo 3 127.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, spegnere
il quadro.
Montare solo ruote con sensore di
pressione, altrimenti la pressione dei
pneumatici non verrà visualizzata e
w si illuminerà con luce fissa.
Una ruota di scorta o un ruotino di
scorta non sono dotati di sensori della
pressione. Il sistema di monitoraggio
pressione pneumatici non funziona
per queste ruote. La spia w si
accende. Per le altre tre ruote il
sistema resta operativo.
L'uso di kit liquidi di riparazione dei
pneumatici disponibili in commercio
può compromettere il funzionamento
del sistema. È possibile utilizzare kit
di riparazione approvati dal Costrut‐
tore.

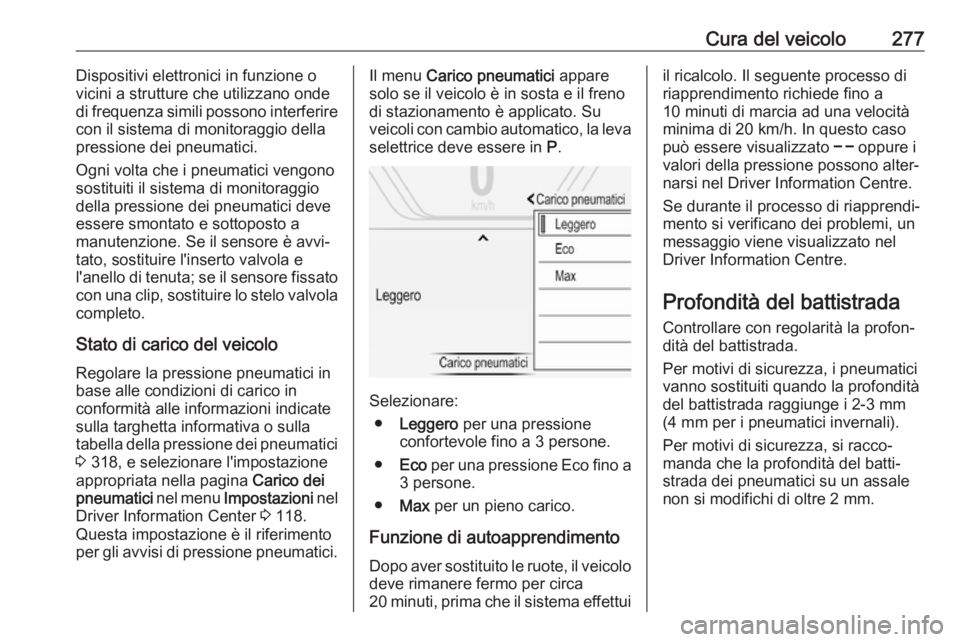

Cura del veicolo277Dispositivi elettronici in funzione o
vicini a strutture che utilizzano onde
di frequenza simili possono interferire
con il sistema di monitoraggio della
pressione dei pneumatici.
Ogni volta che i pneumatici vengono
sostituiti il sistema di monitoraggio
della pressione dei pneumatici deve
essere smontato e sottoposto a
manutenzione. Se il sensore è avvi‐
tato, sostituire l'inserto valvola e
l'anello di tenuta; se il sensore fissato con una clip, sostituire lo stelo valvola
completo.
Stato di carico del veicolo Regolare la pressione pneumatici in
base alle condizioni di carico in
conformità alle informazioni indicate sulla targhetta informativa o sulla
tabella della pressione dei pneumatici
3 318, e selezionare l'impostazione
appropriata nella pagina Carico dei
pneumatici nel menu Impostazioni nel
Driver Information Center 3 118.
Questa impostazione è il riferimento
per gli avvisi di pressione pneumatici.Il menu Carico pneumatici appare
solo se il veicolo è in sosta e il freno di stazionamento è applicato. Su
veicoli con cambio automatico, la leva
selettrice deve essere in P.
Selezionare:
● Leggero per una pressione
confortevole fino a 3 persone.
● Eco per una pressione Eco fino a
3 persone.
● Max per un pieno carico.
Funzione di autoapprendimento Dopo aver sostituito le ruote, il veicolodeve rimanere fermo per circa
20 minuti, prima che il sistema effettui
il ricalcolo. Il seguente processo di
riapprendimento richiede fino a
10 minuti di marcia ad una velocità
minima di 20 km/h. In questo caso
può essere visualizzato $ oppure i
valori della pressione possono alter‐
narsi nel Driver Information Centre.
Se durante il processo di riapprendi‐
mento si verificano dei problemi, un
messaggio viene visualizzato nel
Driver Information Centre.
Profondità del battistrada Controllare con regolarità la profon‐
dità del battistrada.
Per motivi di sicurezza, i pneumatici
vanno sostituiti quando la profondità
del battistrada raggiunge i 2-3 mm
(4 mm per i pneumatici invernali).
Per motivi di sicurezza, si racco‐
manda che la profondità del batti‐
strada dei pneumatici su un assale
non si modifichi di oltre 2 mm.

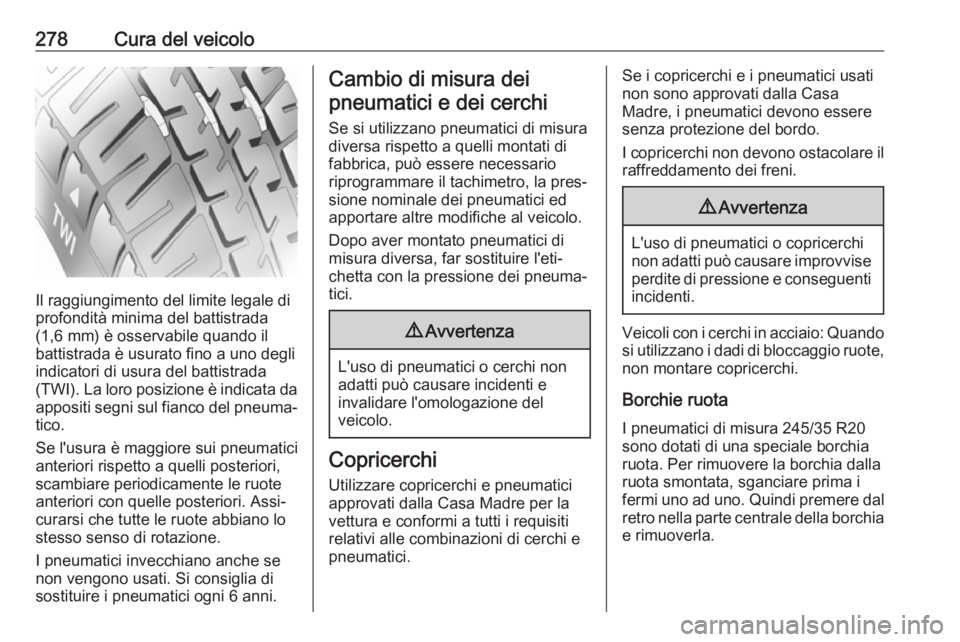

278Cura del veicolo
Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm) è osservabile quando il
battistrada è usurato fino a uno degli
indicatori di usura del battistrada
(TWI). La loro posizione è indicata da appositi segni sul fianco del pneuma‐
tico.
Se l'usura è maggiore sui pneumatici
anteriori rispetto a quelli posteriori,
scambiare periodicamente le ruote
anteriori con quelle posteriori. Assi‐
curarsi che tutte le ruote abbiano lo
stesso senso di rotazione.
I pneumatici invecchiano anche se
non vengono usati. Si consiglia di
sostituire i pneumatici ogni 6 anni.
Cambio di misura dei
pneumatici e dei cerchi
Se si utilizzano pneumatici di misura
diversa rispetto a quelli montati di
fabbrica, può essere necessario
riprogrammare il tachimetro, la pres‐
sione nominale dei pneumatici ed
apportare altre modifiche al veicolo.
Dopo aver montato pneumatici di
misura diversa, far sostituire l'eti‐
chetta con la pressione dei pneuma‐
tici.9 Avvertenza
L'uso di pneumatici o cerchi non
adatti può causare incidenti e
invalidare l'omologazione del
veicolo.
Copricerchi
Utilizzare copricerchi e pneumatici
approvati dalla Casa Madre per la
vettura e conformi a tutti i requisiti
relativi alle combinazioni di cerchi e
pneumatici.
Se i copricerchi e i pneumatici usati
non sono approvati dalla Casa
Madre, i pneumatici devono essere
senza protezione del bordo.
I copricerchi non devono ostacolare il
raffreddamento dei freni.9 Avvertenza
L'uso di pneumatici o copricerchi
non adatti può causare improvvise perdite di pressione e conseguenti
incidenti.
Veicoli con i cerchi in acciaio: Quando si utilizzano i dadi di bloccaggio ruote,
non montare copricerchi.
Borchie ruota
I pneumatici di misura 245/35 R20
sono dotati di una speciale borchia
ruota. Per rimuovere la borchia dalla
ruota smontata, sganciare prima i
fermi uno ad uno. Quindi premere dal
retro nella parte centrale della borchia e rimuoverla.
