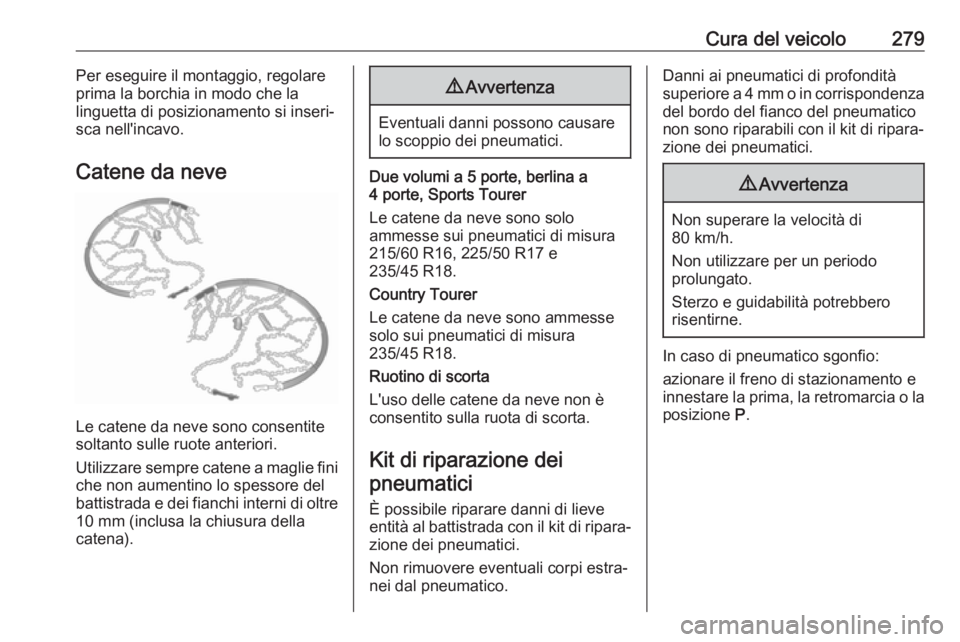

Cura del veicolo279Per eseguire il montaggio, regolare
prima la borchia in modo che la
linguetta di posizionamento si inseri‐
sca nell'incavo.
Catene da neve
Le catene da neve sono consentite
soltanto sulle ruote anteriori.
Utilizzare sempre catene a maglie fini
che non aumentino lo spessore del
battistrada e dei fianchi interni di oltre
10 mm (inclusa la chiusura della
catena).
9 Avvertenza
Eventuali danni possono causare
lo scoppio dei pneumatici.
Due volumi a 5 porte, berlina a
4 porte, Sports Tourer
Le catene da neve sono solo
ammesse sui pneumatici di misura 215/60 R16, 225/50 R17 e
235/45 R18.
Country Tourer
Le catene da neve sono ammesse solo sui pneumatici di misura
235/45 R18.
Ruotino di scorta
L'uso delle catene da neve non è
consentito sulla ruota di scorta.
Kit di riparazione deipneumatici
È possibile riparare danni di lieve entità al battistrada con il kit di ripara‐ zione dei pneumatici.
Non rimuovere eventuali corpi estra‐
nei dal pneumatico.
Danni ai pneumatici di profondità
superiore a 4 mm o in corrispondenza
del bordo del fianco del pneumatico
non sono riparabili con il kit di ripara‐
zione dei pneumatici.9 Avvertenza
Non superare la velocità di
80 km/h.
Non utilizzare per un periodo
prolungato.
Sterzo e guidabilità potrebbero
risentirne.
In caso di pneumatico sgonfio:
azionare il freno di stazionamento e innestare la prima, la retromarcia o la posizione P.

280Cura del veicolo

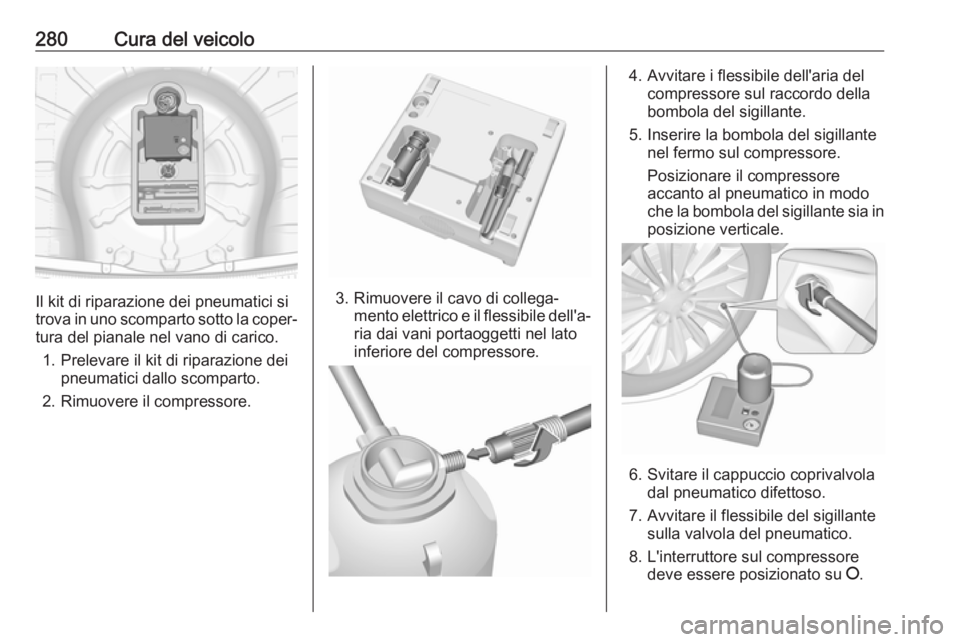

Il kit di riparazione dei pneumatici si
trova in uno scomparto sotto la coper‐
tura del pianale nel vano di carico.
1. Prelevare il kit di riparazione dei pneumatici dallo scomparto.
2. Rimuovere il compressore.3. Rimuovere il cavo di collega‐ mento elettrico e il flessibile dell'a‐ria dai vani portaoggetti nel lato
inferiore del compressore.
4. Avvitare i flessibile dell'aria del compressore sul raccordo della
bombola del sigillante.
5. Inserire la bombola del sigillante nel fermo sul compressore.
Posizionare il compressore
accanto al pneumatico in modo
che la bombola del sigillante sia in
posizione verticale.
6. Svitare il cappuccio coprivalvola dal pneumatico difettoso.
7. Avvitare il flessibile del sigillante sulla valvola del pneumatico.
8. L'interruttore sul compressore deve essere posizionato su J.

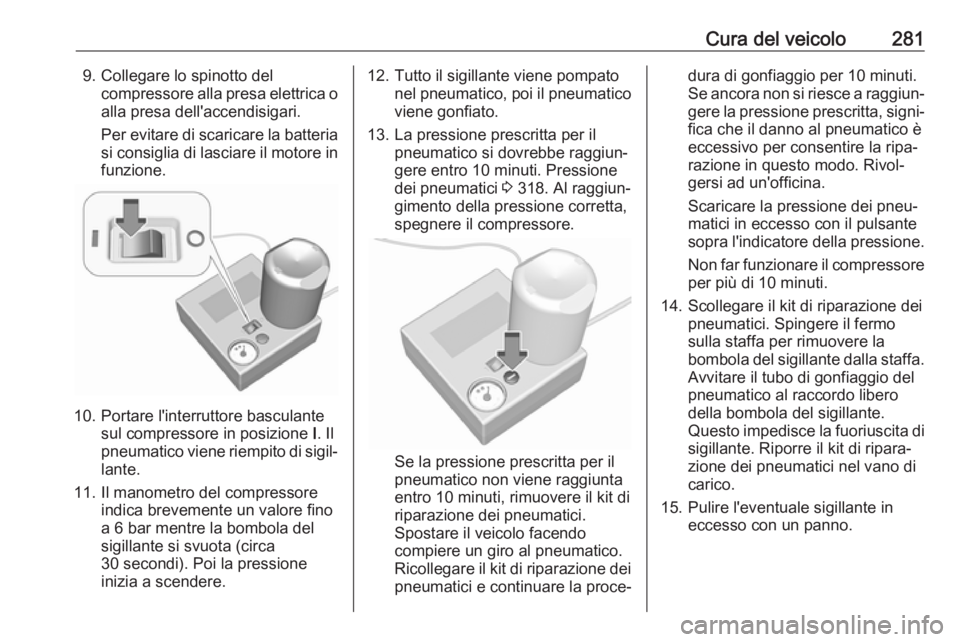

Cura del veicolo2819. Collegare lo spinotto delcompressore alla presa elettrica oalla presa dell'accendisigari.
Per evitare di scaricare la batteria
si consiglia di lasciare il motore in funzione.
10. Portare l'interruttore basculante sul compressore in posizione I. Il
pneumatico viene riempito di sigil‐
lante.
11. Il manometro del compressore indica brevemente un valore finoa 6 bar mentre la bombola del
sigillante si svuota (circa 30 secondi). Poi la pressione
inizia a scendere.
12. Tutto il sigillante viene pompato nel pneumatico, poi il pneumatico
viene gonfiato.
13. La pressione prescritta per il pneumatico si dovrebbe raggiun‐
gere entro 10 minuti. Pressione
dei pneumatici 3 318. Al raggiun‐
gimento della pressione corretta,
spegnere il compressore.
Se la pressione prescritta per il
pneumatico non viene raggiunta
entro 10 minuti, rimuovere il kit di
riparazione dei pneumatici.
Spostare il veicolo facendo
compiere un giro al pneumatico.
Ricollegare il kit di riparazione dei pneumatici e continuare la proce‐
dura di gonfiaggio per 10 minuti.
Se ancora non si riesce a raggiun‐ gere la pressione prescritta, signi‐
fica che il danno al pneumatico è
eccessivo per consentire la ripa‐ razione in questo modo. Rivol‐
gersi ad un'officina.
Scaricare la pressione dei pneu‐
matici in eccesso con il pulsante
sopra l'indicatore della pressione.
Non far funzionare il compressore
per più di 10 minuti.
14. Scollegare il kit di riparazione dei pneumatici. Spingere il fermo
sulla staffa per rimuovere la
bombola del sigillante dalla staffa. Avvitare il tubo di gonfiaggio del
pneumatico al raccordo libero
della bombola del sigillante.
Questo impedisce la fuoriuscita di
sigillante. Riporre il kit di ripara‐
zione dei pneumatici nel vano di
carico.
15. Pulire l'eventuale sigillante in eccesso con un panno.

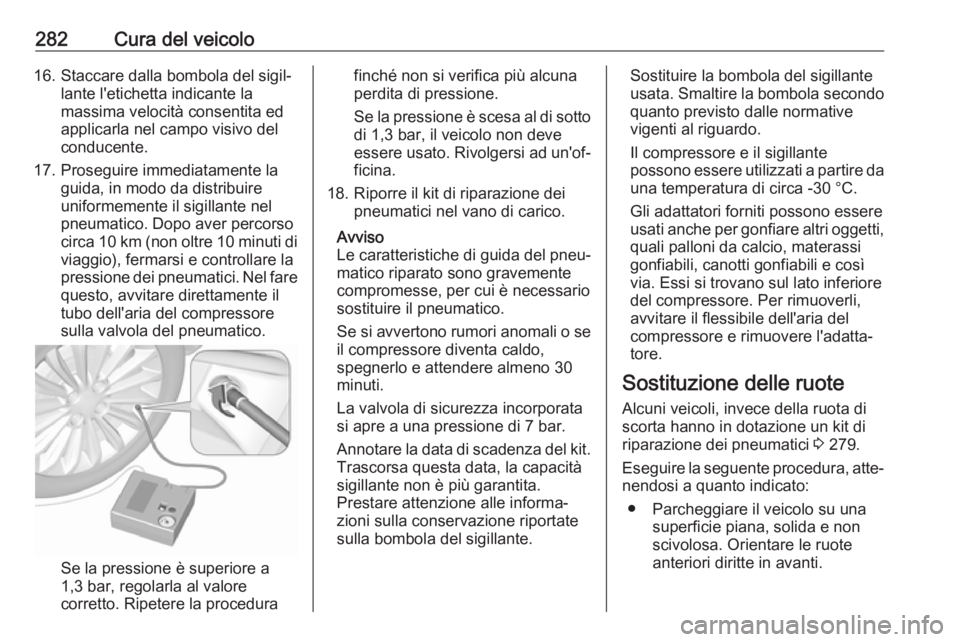

282Cura del veicolo16. Staccare dalla bombola del sigil‐lante l'etichetta indicante la
massima velocità consentita ed
applicarla nel campo visivo del
conducente.
17. Proseguire immediatamente la guida, in modo da distribuire
uniformemente il sigillante nel
pneumatico. Dopo aver percorso
circa 10 km (non oltre 10 minuti di
viaggio), fermarsi e controllare la
pressione dei pneumatici. Nel fare
questo, avvitare direttamente il
tubo dell'aria del compressore
sulla valvola del pneumatico.
Se la pressione è superiore a
1,3 bar, regolarla al valore
corretto. Ripetere la procedura
finché non si verifica più alcuna
perdita di pressione.
Se la pressione è scesa al di sotto
di 1,3 bar, il veicolo non deve
essere usato. Rivolgersi ad un'of‐
ficina.
18. Riporre il kit di riparazione dei pneumatici nel vano di carico.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si avvertono rumori anomali o se
il compressore diventa caldo,
spegnerlo e attendere almeno 30
minuti.
La valvola di sicurezza incorporata
si apre a una pressione di 7 bar.
Annotare la data di scadenza del kit. Trascorsa questa data, la capacità
sigillante non è più garantita.
Prestare attenzione alle informa‐
zioni sulla conservazione riportate
sulla bombola del sigillante.Sostituire la bombola del sigillante
usata. Smaltire la bombola secondo
quanto previsto dalle normative
vigenti al riguardo.
Il compressore e il sigillante
possono essere utilizzati a partire da
una temperatura di circa -30 °C.
Gli adattatori forniti possono essere
usati anche per gonfiare altri oggetti, quali palloni da calcio, materassi
gonfiabili, canotti gonfiabili e così
via. Essi si trovano sul lato inferiore
del compressore. Per rimuoverli,
avvitare il flessibile dell'aria del
compressore e rimuovere l'adatta‐
tore.
Sostituzione delle ruote Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di
riparazione dei pneumatici 3 279.
Eseguire la seguente procedura, atte‐ nendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non
scivolosa. Orientare le ruote
anteriori diritte in avanti.

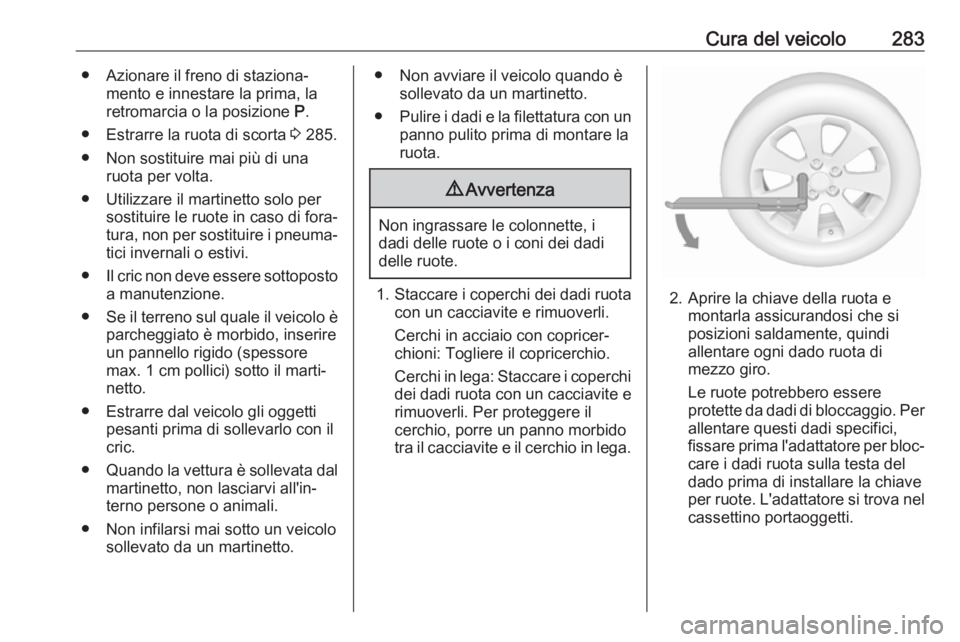

Cura del veicolo283● Azionare il freno di staziona‐mento e innestare la prima, la
retromarcia o la posizione P.
● Estrarre la ruota di scorta 3 285.
● Non sostituire mai più di una ruota per volta.
● Utilizzare il martinetto solo per sostituire le ruote in caso di fora‐
tura, non per sostituire i pneuma‐
tici invernali o estivi.
● Il cric non deve essere sottoposto
a manutenzione.
● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello rigido (spessore
max. 1 cm pollici) sotto il marti‐ netto.
● Estrarre dal veicolo gli oggetti pesanti prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐
terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.● Non avviare il veicolo quando èsollevato da un martinetto.
● Pulire i dadi e la filettatura con un
panno pulito prima di montare la
ruota.9 Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.
1. Staccare i coperchi dei dadi ruota
con un cacciavite e rimuoverli.
Cerchi in acciaio con copricer‐
chioni: Togliere il copricerchio.
Cerchi in lega: Staccare i coperchi dei dadi ruota con un cacciavite e rimuoverli. Per proteggere il
cerchio, porre un panno morbido
tra il cacciavite e il cerchio in lega.2. Aprire la chiave della ruota e montarla assicurandosi che si
posizioni saldamente, quindi
allentare ogni dado ruota di
mezzo giro.
Le ruote potrebbero essere
protette da dadi di bloccaggio. Per allentare questi dadi specifici,
fissare prima l'adattatore per bloc‐
care i dadi ruota sulla testa del
dado prima di installare la chiave
per ruote. L'adattatore si trova nel cassettino portaoggetti.

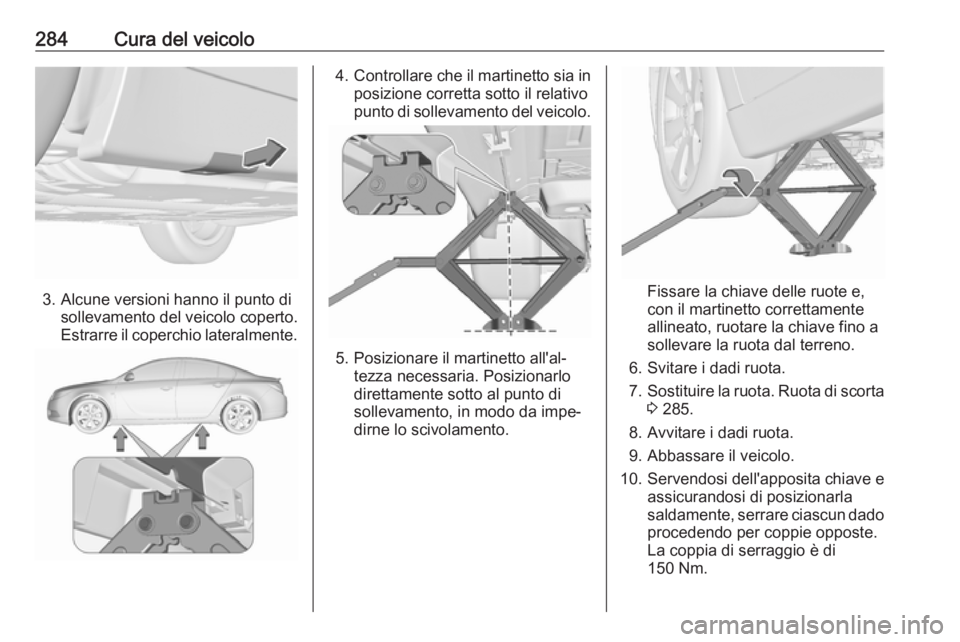

284Cura del veicolo
3. Alcune versioni hanno il punto disollevamento del veicolo coperto.
Estrarre il coperchio lateralmente.
4. Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.
5. Posizionare il martinetto all'al‐ tezza necessaria. Posizionarlo
direttamente sotto al punto di
sollevamento, in modo da impe‐
dirne lo scivolamento.
Fissare la chiave delle ruote e,
con il martinetto correttamente
allineato, ruotare la chiave fino a
sollevare la ruota dal terreno.
6. Svitare i dadi ruota.
7. Sostituire la ruota. Ruota di scorta
3 285.
8. Avvitare i dadi ruota.
9. Abbassare il veicolo.
10. Servendosi dell'apposita chiave e
assicurandosi di posizionarla
saldamente, serrare ciascun dado
procedendo per coppie opposte.
La coppia di serraggio è di
150 Nm.

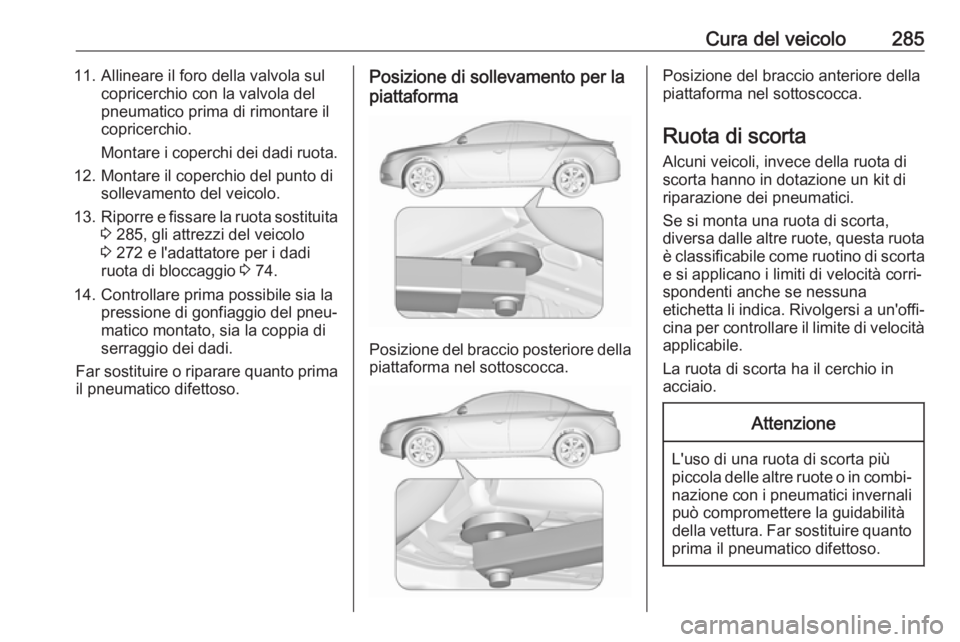

Cura del veicolo28511. Allineare il foro della valvola sulcopricerchio con la valvola del
pneumatico prima di rimontare il
copricerchio.
Montare i coperchi dei dadi ruota.
12. Montare il coperchio del punto di sollevamento del veicolo.
13. Riporre e fissare la ruota sostituita
3 285, gli attrezzi del veicolo
3 272 e l'adattatore per i dadi
ruota di bloccaggio 3 74.
14. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei dadi.
Far sostituire o riparare quanto prima il pneumatico difettoso.Posizione di sollevamento per la
piattaforma
Posizione del braccio posteriore della
piattaforma nel sottoscocca.
Posizione del braccio anteriore della
piattaforma nel sottoscocca.
Ruota di scorta Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di
riparazione dei pneumatici.
Se si monta una ruota di scorta,
diversa dalle altre ruote, questa ruota è classificabile come ruotino di scorta
e si applicano i limiti di velocità corri‐
spondenti anche se nessuna
etichetta li indica. Rivolgersi a un'offi‐ cina per controllare il limite di velocità
applicabile.
La ruota di scorta ha il cerchio in
acciaio.Attenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.

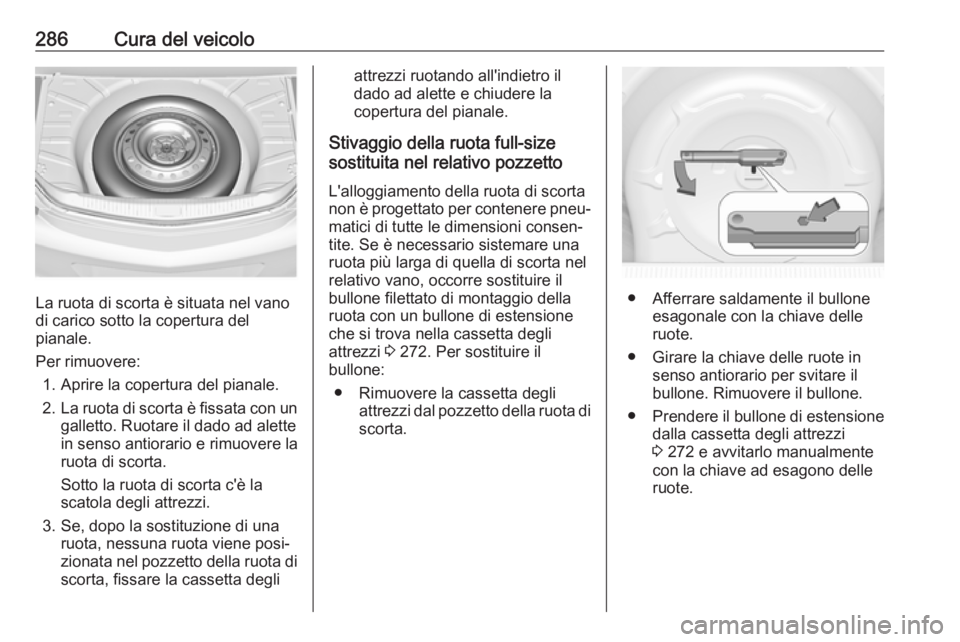

286Cura del veicolo

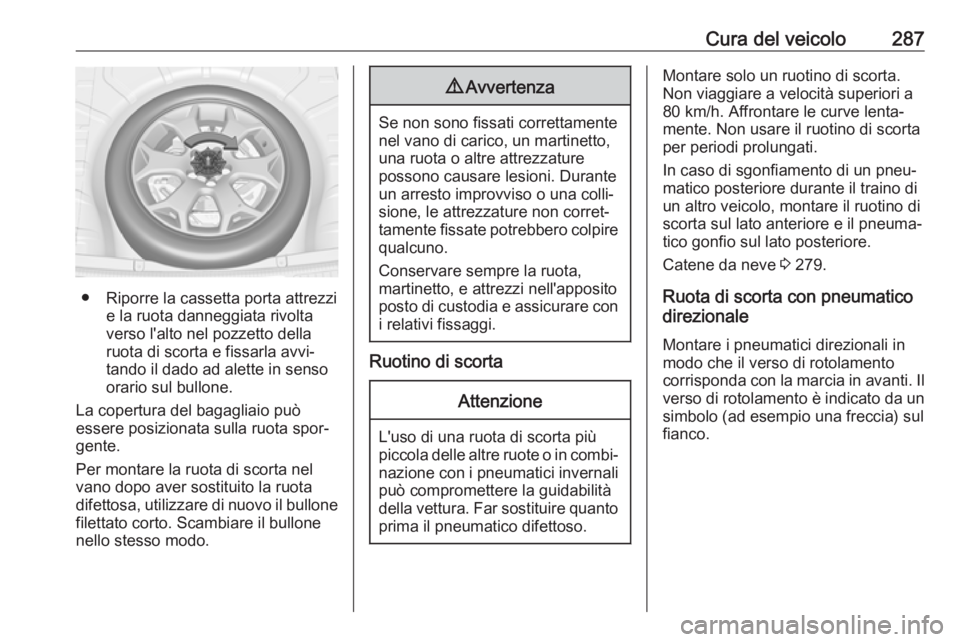

La ruota di scorta è situata nel vano
di carico sotto la copertura del
pianale.
Per rimuovere: 1. Aprire la copertura del pianale.
2. La ruota di scorta è fissata con un
galletto. Ruotare il dado ad alette
in senso antiorario e rimuovere la
ruota di scorta.
Sotto la ruota di scorta c'è la scatola degli attrezzi.
3. Se, dopo la sostituzione di una ruota, nessuna ruota viene posi‐
zionata nel pozzetto della ruota di scorta, fissare la cassetta degli
attrezzi ruotando all'indietro il
dado ad alette e chiudere la
copertura del pianale.
Stivaggio della ruota full-size
sostituita nel relativo pozzetto
L'alloggiamento della ruota di scorta
non è progettato per contenere pneu‐ matici di tutte le dimensioni consen‐
tite. Se è necessario sistemare una
ruota più larga di quella di scorta nel
relativo vano, occorre sostituire il
bullone filettato di montaggio della
ruota con un bullone di estensione
che si trova nella cassetta degli
attrezzi 3 272. Per sostituire il
bullone:
● Rimuovere la cassetta degli attrezzi dal pozzetto della ruota di
scorta.
● Afferrare saldamente il bullone esagonale con la chiave delle
ruote.
● Girare la chiave delle ruote in senso antiorario per svitare il
bullone. Rimuovere il bullone.
● Prendere il bullone di estensione
dalla cassetta degli attrezzi
3 272 e avvitarlo manualmente
con la chiave ad esagono delle
ruote.

Cura del veicolo287
● Riporre la cassetta porta attrezzie la ruota danneggiata rivolta
verso l'alto nel pozzetto della
ruota di scorta e fissarla avvi‐
tando il dado ad alette in senso
orario sul bullone.
La copertura del bagagliaio può
essere posizionata sulla ruota spor‐
gente.
Per montare la ruota di scorta nel
vano dopo aver sostituito la ruota
difettosa, utilizzare di nuovo il bullone filettato corto. Scambiare il bullone
nello stesso modo.
9 Avvertenza
Se non sono fissati correttamente
nel vano di carico, un martinetto,
una ruota o altre attrezzature
possono causare lesioni. Durante
un arresto improvviso o una colli‐
sione, le attrezzature non corret‐
tamente fissate potrebbero colpire qualcuno.
Conservare sempre la ruota,
martinetto, e attrezzi nell'apposito
posto di custodia e assicurare con i relativi fissaggi.
Ruotino di scorta
Attenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.
In caso di sgonfiamento di un pneu‐
matico posteriore durante il traino di
un altro veicolo, montare il ruotino di
scorta sul lato anteriore e il pneuma‐
tico gonfio sul lato posteriore.
Catene da neve 3 279.
Ruota di scorta con pneumatico
direzionale
Montare i pneumatici direzionali in
modo che il verso di rotolamento
corrisponda con la marcia in avanti. Il verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.

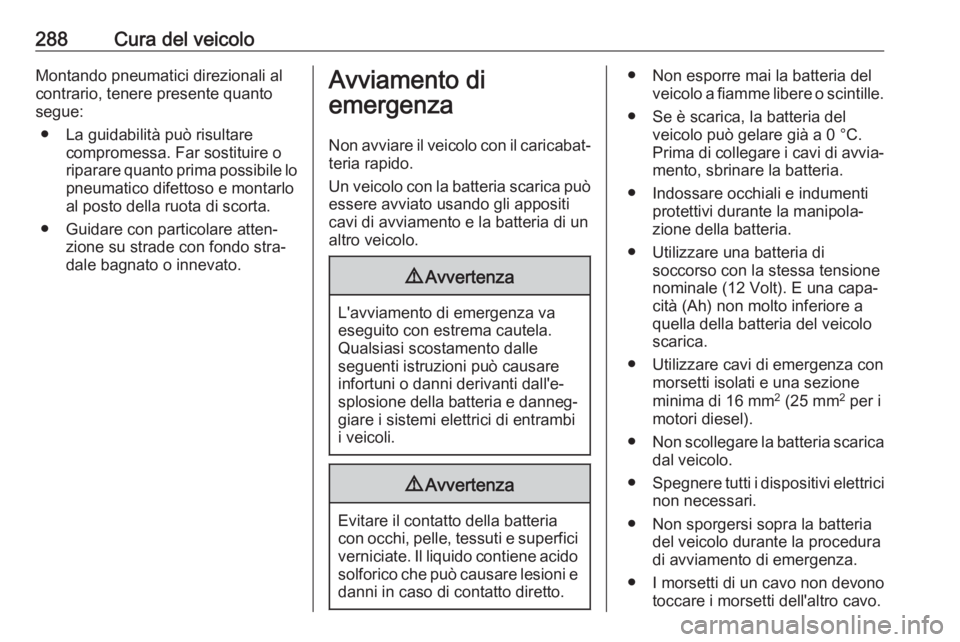

288Cura del veicoloMontando pneumatici direzionali al
contrario, tenere presente quanto segue:
● La guidabilità può risultare compromessa. Far sostituire o
riparare quanto prima possibile lo
pneumatico difettoso e montarlo
al posto della ruota di scorta.
● Guidare con particolare atten‐ zione su strade con fondo stra‐
dale bagnato o innevato.Avviamento di
emergenza
Non avviare il veicolo con il caricabat‐
teria rapido.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle
seguenti istruzioni può causare
infortuni o danni derivanti dall'e‐
splosione della batteria e danneg‐ giare i sistemi elettrici di entrambii veicoli.
9 Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.
● Non esporre mai la batteria del veicolo a fiamme libere o scintille.
● Se è scarica, la batteria del veicolo può gelare già a 0 °C.
Prima di collegare i cavi di avvia‐
mento, sbrinare la batteria.
● Indossare occhiali e indumenti protettivi durante la manipola‐
zione della batteria.
● Utilizzare una batteria di soccorso con la stessa tensione
nominale (12 Volt). E una capa‐
cità (Ah) non molto inferiore a
quella della batteria del veicolo scarica.
● Utilizzare cavi di emergenza con morsetti isolati e una sezione
minima di 16 mm 2
(25 mm 2
per i
motori diesel).
● Non scollegare la batteria scarica
dal veicolo.
● Spegnere tutti i dispositivi elettrici
non necessari.
● Non sporgersi sopra la batteria del veicolo durante la procedura
di avviamento di emergenza.
● I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.
