Conduite et utilisation239

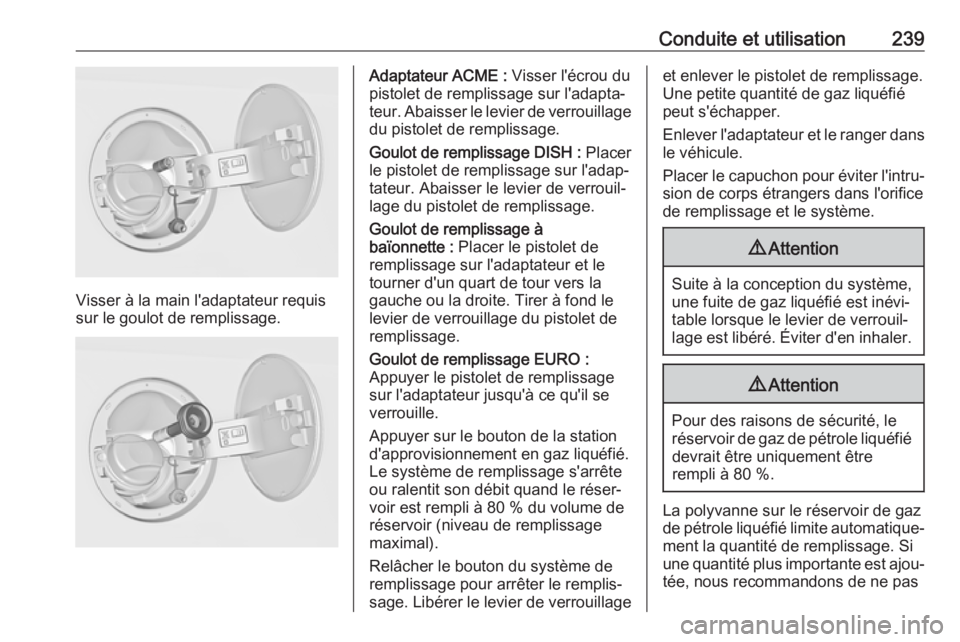

Visser à la main l'adaptateur requis
sur le goulot de remplissage.
Adaptateur ACME : Visser l'écrou du
pistolet de remplissage sur l'adapta‐
teur. Abaisser le levier de verrouillage du pistolet de remplissage.
Goulot de remplissage DISH : Placer
le pistolet de remplissage sur l'adap‐
tateur. Abaisser le levier de verrouil‐
lage du pistolet de remplissage.
Goulot de remplissage à
baïonnette : Placer le pistolet de
remplissage sur l'adaptateur et le
tourner d'un quart de tour vers la
gauche ou la droite. Tirer à fond le
levier de verrouillage du pistolet de remplissage.
Goulot de remplissage EURO :
Appuyer le pistolet de remplissage
sur l'adaptateur jusqu'à ce qu'il se
verrouille.
Appuyer sur le bouton de la station
d'approvisionnement en gaz liquéfié.
Le système de remplissage s'arrête
ou ralentit son débit quand le réser‐
voir est rempli à 80 % du volume de
réservoir (niveau de remplissage
maximal).
Relâcher le bouton du système de
remplissage pour arrêter le remplis‐
sage. Libérer le levier de verrouillageet enlever le pistolet de remplissage. Une petite quantité de gaz liquéfié
peut s'échapper.
Enlever l'adaptateur et le ranger dans
le véhicule.
Placer le capuchon pour éviter l'intru‐
sion de corps étrangers dans l'orifice
de remplissage et le système.9 Attention
Suite à la conception du système,
une fuite de gaz liquéfié est inévi‐
table lorsque le levier de verrouil‐
lage est libéré. Éviter d'en inhaler.
9 Attention
Pour des raisons de sécurité, le
réservoir de gaz de pétrole liquéfié devrait être uniquement être
rempli à 80 %.
La polyvanne sur le réservoir de gaz
de pétrole liquéfié limite automatique‐ ment la quantité de remplissage. Si
une quantité plus importante est ajou‐ tée, nous recommandons de ne pas
Page 242 of 357

240Conduite et utilisationexposer le véhicule au soleil jusqu'à
ce que la quantité excédentaire soit
consommée.
Adaptateur de remplissage
Comme les systèmes de remplissage
ne sont pas standardisés, différents
adaptateurs sont nécessaires et
peuvent être obtenus auprès des
Distributeurs / Partenaires Opel et
auprès des Réparateurs Agréés
Opel.
Adaptateur ACME : Belgique, Allema‐
gne, Irlande, Luxembourg, Suisse
Adaptateur à baïonnette : Pays-Bas,
Norvège, Espagne, Royaume-Uni
Adaptateur EURO : Espagne
Adaptateur DISH : Autriche, Bosnie-
Herzégovine, Bulgarie, Croatie,
République tchèque, Danemark,
Estonie, France, Grèce, Hongrie,
Italie, Lettonie, Lituanie, Macédoine,
Pologne, Portugal, Roumanie,
Serbie, Slovaquie, Slovénie, Suède,
Suisse, Turquie, Ukraine
Bouchon de remplissage
Utiliser uniquement des bouchons de remplissage d'origine. Les véhicules
à moteur diesel et les véhicules
roulant à l'éthanol sont équipés de
bouchons de remplissage spécifi‐
ques.
Page 243 of 357

Conduite et utilisation241Consommation de
carburant - Émissions de
CO 2
La consommation en carburant
(combinée) d'un modèle Opel Insi‐
gnia se situe dans une plage de 10,9
à 3,8 l/100 km.
En fonction du pays, la consomma‐
tion de carburant s'affiche en km/l.
Dans ce cas la consommation de
carburant (combinée) du modèle
Opel Insignia se situe dans une plage
de 9,2 à 26,3 km/l.
Les émissions de CO 2 (combinées)
se situent dans une plage de 252 à 99
g/km.
Pour les valeurs spécifiques à votre
véhicule, consulter le certificat de
conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.Remarques générales
Les chiffres officiels mentionnés de
consommation de carburant et
d'émission spécifique de CO 2 se
rapportent au modèle de base euro‐
péen muni de l'équipement de série.
Les données de la consommation en
carburant et des émissions CO 2 sont
déterminées selon la directive R (EC) N° 715/2007 (la version respective‐
ment applicable) en prenant en
compte le poids du véhicule en condi‐
tion de fonctionnement, comme
spécifié par la directive.
Les chiffres sont uniquement fournis
à titre de comparaison entre les diffé‐
rentes variantes de véhicules et ne
reflètent pas forcément la consom‐
mation d'un véhicule en particulier. La présence d'équipements optionnels
peut entraîner des chiffres de
consommation et d'émission de CO 2
légèrement supérieurs. La consom‐
mation de carburant dépend dans
une large mesure du style de
conduite ainsi que des conditions
routières et du trafic.Attelage de remorque
Informations générales
Le dispositif d'attelage monté en
usine est rabattu sous le pare-chocs
arrière.
Nous vous recommandons de confier tout montage ultérieur à un atelier.
Faire effectuer toute modification du
véhicule qui concerne le système de
refroidissement, les plaques de
protection thermiques ou d'autres
organes du véhicule. Utiliser unique‐
ment un dispositif d'attelage homolo‐
gué pour le véhicule.
Pour éviter d'endommager le
véhicule, le hayon motorisé ne peut
pas être activé par la télécommande
radio quand une remorque est raccor‐ dée électriquement.
La fonction de détection d'ampoule
grillée pour les feux stop de la remor‐ que ne détecte pas une indisponibilitépartielle des ampoules, par ex. dans
le cas de quatre ampoules de cinq watt, la fonction détecte uniquement
Page 244 of 357

242Conduite et utilisationl'ampoule grillée si une seule
ampoule de cinq watt fonctionne ou
aucune ne fonctionne.
Une fois monté, le dispositif d'attelage
pourrait recouvrir l'ouverture de l'œil‐
let de remorquage. Si c'est le cas, utiliser la barre d'attelage pour assu‐
rer le remorquage.
Caractéristiques de
conduite et conseils pour le remorquage
Avant d'accrocher une remorque,
lubrifier la boule d'attelage. Toutefois, il ne faut pas la lubrifier si un stabili‐
sateur qui agit sur la boule est utilisé
pour réduire les mouvements de
lacet.
Pour les remorques avec mauvaise
tenue de route et les remorques dont le poids total autorisé en charge
supérieur à 1 400 kg (traction avant) /
1 600 kg (transmission intégrale), l'utilisation d'un stabiliseur est forte‐
ment recommandée pour des vites‐
ses supérieures à 80 km/h.Si la remorque commence à balan‐
cer, ralentir, ne pas contre-braquer,
freiner à fond si nécessaire.
En descente, engager le même
rapport que pour monter la pente et
rouler à plus ou moins la même
vitesse.
Régler la pression de gonflage à la
valeur pour pleine charge 3 320.
Emploi d'une remorque Charges remorquables
Les charges admissibles remorqua‐ bles sont des valeurs maximales qui
dépendent du moteur et qui ne
doivent pas être dépassées. La
charge remorquable réelle est la
différence entre le poids total en
charge réel de la remorque et le poids
à la flèche réel avec la remorque
accrochée.
Les charges remorquables admissi‐
bles sont spécifiées dans les papiers
du véhicule. En général, ces valeurs
sont valides pour des pentes jusqu'à
12 %.La charge autorisée pour les remor‐
ques s'applique à la pente spécifiée
et au niveau de la mer. Comme la
puissance du moteur décroît quand
l'altitude augmente en raison de la
raréfaction de l'air, les performances
en montagne sont réduites ; le poids
total roulant autorisé est également
réduit de 10 % pour tous les
1 000 mètres d'altitude. Le poids total roulant ne doit pas être réduit quand
le véhicule roule sur des routes à
faible déclivité (moins de 8 %, par
exemple des autoroutes).
Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est
mentionné sur la plaquette signaléti‐
que 3 304.
Charge verticale à l'attelage
La charge verticale à l'attelage est la
charge exercée par la remorque sur
la boule d'attelage. Elle peut varier en
modifiant la répartition du poids lors
du chargement de la remorque.
La charge verticale à l'attelage maxi‐
male admissible (85 kg) est spécifiée
sur la plaquette signalétique du
dispositif d'attelage et dans les
Page 245 of 357

Conduite et utilisation243papiers du véhicule. Toujours
essayer d'être proche de la charge
maximale, en particulier dans le cas
de lourdes remorques. La charge
verticale à l'attelage ne doit jamais
descendre sous 25 kg.
Charge sur l'essieu arrière
Quand la remorque est accrochée et
que le véhicule tracteur est chargé au maximum, la charge admissible sur
l'essieu arrière (voir plaquette signa‐
létique ou papiers du véhicule) peut
être dépassée de 90 kg pour la
berline 5 portes/berline 4 portes et de
85 kg pour le Sports Tourer ; le poids
total autorisé en charge peut être
dépassé de 65 kg pour la berline 5
portes/berline 4 portes et de 60 kg
pour le Sports Tourer. Si la charge
admissible sur l'essieu arrière est
dépassée, la vitesse maximale est de 100 km/h.Dispositif d'attelageAvertissement
La barre d'attelage rabattable ne
peut pas être enlevée du véhicule. En roulant sans remorque, rabat‐
tre le dispositif d'attelage.
9 Attention
S'assurer que rien ne se trouve
dans la zone de rabattement du
dispositif d'attelage. Risque de
blessure.
Lors du déverrouillage de la barre d'attelage rangée, veiller à vous
trouver à gauche de la poignée.
Déverrouillage de la barre
d'attelage rangée
Tirer la poignée se trouvant à gauche
de la plaque d'immatriculation sous le pare-chocs arrière jusqu'à former un
angle de 45° environ par rapport au sol.
Page 246 of 357

244Conduite et utilisation
Un signal sonore retentit pour avertir
que la poignée de déverrouillage est
tirée et que le col de la boule est
déverrouillé.
Saisir la barre d'attelage déverrouil‐
lée et la relever jusqu'à ce qu'elle se
verrouille.
S'assurer que la barre d'attelage est
correctement verrouillée et que la
poignée de déverrouillage est rame‐
née en position initiale, sinon le signal
sonore ne s'arrêtera pas.
Rangement de la barre d'attelage
Tirer la poignée se trouvant à gauche
de la plaque d'immatriculation sous le pare-chocs arrière jusqu'à former un
angle de 45° environ par rapport au sol.
Un signal sonore retentit pour avertir
que la poignée de déverrouillage est
tirée et que le col de la boule est
déverrouillé.
Page 247 of 357

Conduite et utilisation245Avec le plat de la main, pivoter labarre d'attelage libérée vers la droite
jusqu'à ce qu'elle s'engage sous le
plancher. S'assurer que la poignée de
déverrouillage est revenue dans sa
position initiale cachée, sinon le
signal sonore ne s'arrêtera pas.9 Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage ne
se verrouille pas correctement ou
si la poignée de déverrouillage est impossible à amener dans sa posi‐
tion initiale cachée dans le loge‐
ment ou si le signal sonore ne
retentit pas après avoir verrouillé
la barre d'attelage, prendre
contact avec un atelier
Œillet pour câble de rupture
d'attelage
Attacher le câble de rupture d'atte‐
lage à l'œillet.
Programme de stabilité de
la remorque
Si le système détecte un fort mouve‐ment de lacet, la puissance du moteur
est réduite et l'attelage est freiné de
manière déterminée jusqu'à la dispa‐
rition du lacet. Quand le système est
en action, garder le volant aussi
immobile que possible.
Le programme de stabilité de la
remorque est une fonction de l'Elec‐
tronic Stability Control 3 192.
Page 248 of 357

246Soins du véhiculeSoins du véhiculeInformations générales..............247
Accessoires et modifications du véhicule .................................. 247
Stockage du véhicule ..............247
Reprise des véhicules hors d'usage ................................... 248
Contrôles du véhicule ................248
Exécution du travail .................248
Capot ....................................... 249
Huile moteur ............................ 249
Liquide de boîte de vitesses automatique ........................... 251
Liquide de refroidissement du moteur .................................... 251
Liquide de direction assistée ...252
Liquide de lave-glace ..............253
Freins ...................................... 253
Liquide de frein ........................253
Batterie du véhicule .................254
Purge du système d'alimentation en gazole
(diesel) .................................... 256
Remplacement des balais d'essuie-glace ........................ 256Remplacement des ampoules ...257
Phares halogènes ...................258
Phares au xénon .....................260
Feux antibrouillard ...................262
Feux arrière ............................. 263
Clignotants latéraux .................265
Éclairage de plaque d'immatriculation ....................266
Éclairage intérieur ...................267
Éclairage du tableau de bord ..267
Circuit électrique ........................268
Fusibles ................................... 268
Boîte à fusibles du compartiment moteur .............269
Boîte à fusibles du tableau de bord ........................................ 271
Boîte à fusibles du coffre .........273
Outillage du véhicule .................275
Outillage .................................. 275
Jantes et pneus ......................... 275
Pneus d'hiver ........................... 275
Désignations des pneus ..........276
Pression des pneus .................276
Système de surveillance de la pression des pneus ................278
Profondeur de sculptures ........280
Changement de taille de pneus et de jantes ............................. 280
Enjoliveurs ............................... 281Chaînes à neige......................281
Kit de réparation des pneus ....282
Changement d'une roue ..........285
Roue de secours .....................288
Démarrage par câbles auxiliai‐
res .............................................. 290
Remorquage .............................. 292
Remorquage du véhicule ........292
Remorquage d'un autre véhicule .................................. 294
Soins extérieurs et intérieurs .....296
Entretien extérieur ...................296
Entretien intérieur ....................299
Page 249 of 357

Soins du véhicule247Informations générales
Accessoires et modifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement àvotre type de véhicule. Nous ne
pouvons porter aucun jugement sur la
fiabilité d'autres pièces, même si un
agrément officiel ou autre devait
exister, et nous ne pouvons pas non
plus en répondre.
Toute modification, conversion ou
autres changements apportés aux
spécifications standard du véhicule (y
compris, mais sans s'y limiter, des
modifications de logiciel, des modifi‐
cations des unités de commande
électroniques) peuvent invalider la
garantie proposée par Opel. En outre, de telles modifications peuvent avoir
un impact sur la consommation de
carburant, les émissions de CO 2 et
les autres émissions du véhicule, ce
qui peut rendre le véhicule nonconforme à l'approbation de type, ce
qui a un impact sur la validité de l'en‐ registrement du véhicule.Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Faire le plein de carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel etanticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
1ère ou la marche arrière ou
placer le levier sélecteur sur P.
Empêcher tout déplacement du
véhicule grâce à des cales.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Ne pas oublier que l'en‐
semble des systèmes ne fonc‐
tionne plus (par exemple l'alarme
antivol).
Page 250 of 357

248Soins du véhiculeRemise en serviceQuand le véhicule est remis en circu‐
lation :
● Rebrancher la borne négative de
la batterie. Activer l'électronique
des lève-vitres.
● Vérifier la pression des pneus. ● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du moteur.
● Contrôler le niveau de liquide de refroidissement.
● Puisque la durée de vie du AdBlue est limitée à deux ans, le
liquide doit être remplacé s'il est
trop vieux. Prendre contact avec
un atelier.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur
la reprise des véhicules hors d'usage
et leur recyclage sur notre site, lors‐que cela est exigé par la loi. Ne
confier ce travail qu'à un centre de
recyclage agréé.
Le recyclage des véhicules au gaz
doit être confié à un centre de service agréé pour ce type de véhicules.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
