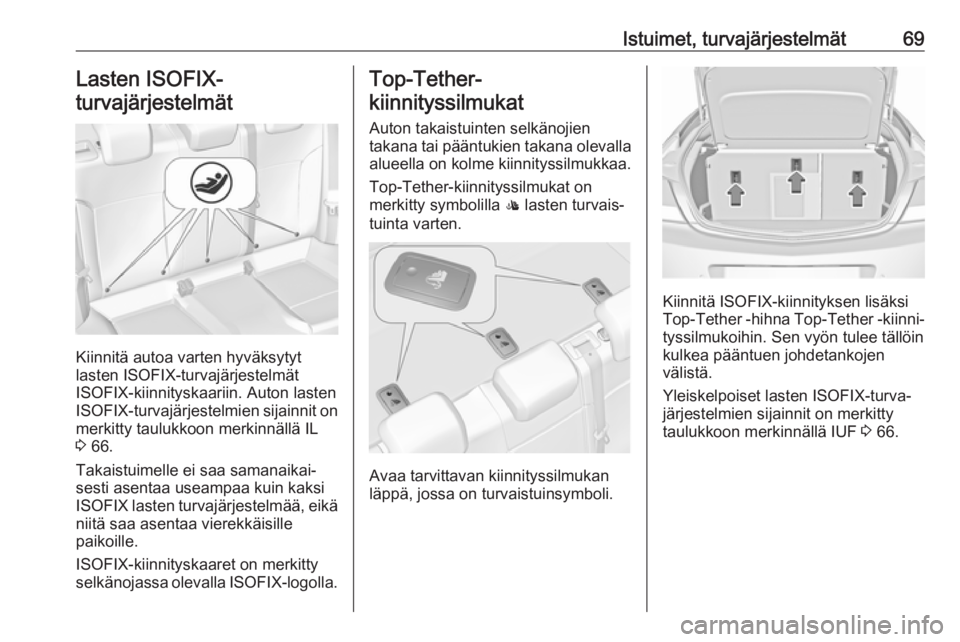

Istuimet, turvajärjestelmät69Lasten ISOFIX-
turvajärjestelmät
Kiinnitä autoa varten hyväksytyt
lasten ISOFIX-turvajärjestelmät
ISOFIX-kiinnityskaariin. Auton lasten
ISOFIX -turvajärjestelmien sijainnit on
merkitty taulukkoon merkinnällä IL 3 66.
Takaistuimelle ei saa samanaikai‐
sesti asentaa useampaa kuin kaksi
ISOFIX lasten turvajärjestelmää, eikä
niitä saa asentaa vierekkäisille
paikoille.
ISOFIX-kiinnityskaaret on merkitty
selkänojassa olevalla ISOFIX-logolla.
Top-Tether-
kiinnityssilmukat
Auton takaistuinten selkänojien
takana tai pääntukien takana olevalla alueella on kolme kiinnityssilmukkaa.
Top-Tether-kiinnityssilmukat on
merkitty symbolilla : lasten turvais‐
tuinta varten.
Avaa tarvittavan kiinnityssilmukan
läppä, jossa on turvaistuinsymboli.
Kiinnitä ISOFIX-kiinnityksen lisäksi
Top-Tether -hihna Top-Tether -kiinni‐
tyssilmukoihin. Sen vyön tulee tällöin
kulkea pääntuen johdetankojen
välistä.
Yleiskelpoiset lasten ISOFIX-turva‐ järjestelmien sijainnit on merkitty
taulukkoon merkinnällä IUF 3 66.

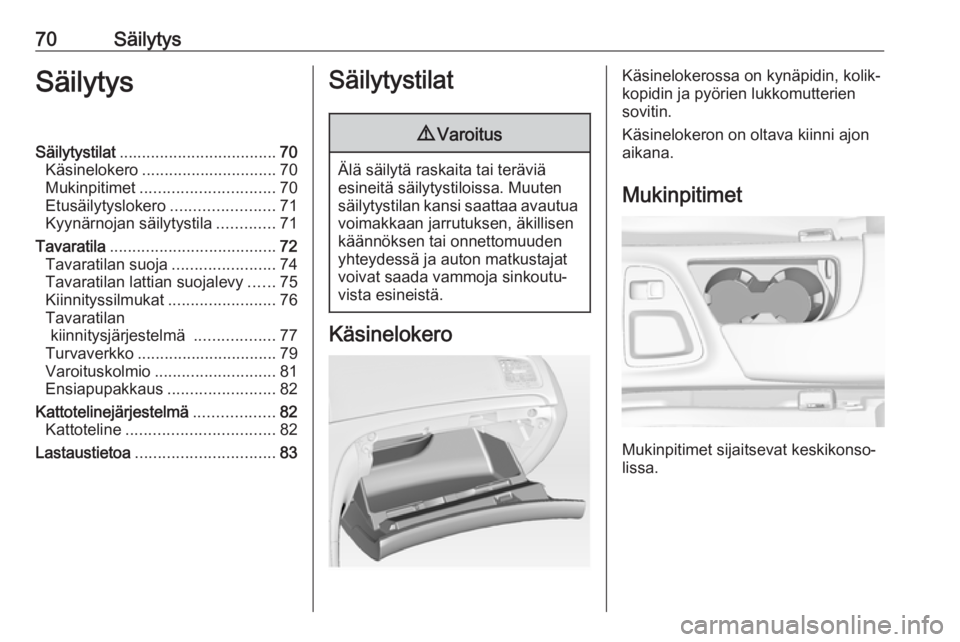

70SäilytysSäilytysSäilytystilat................................... 70
Käsinelokero .............................. 70
Mukinpitimet .............................. 70
Etusäilytyslokero .......................71
Kyynärnojan säilytystila .............71
Tavaratila ..................................... 72
Tavaratilan suoja .......................74
Tavaratilan lattian suojalevy ......75
Kiinnityssilmukat ........................76
Tavaratilan kiinnitysjärjestelmä ..................77
Turvaverkko ............................... 79
Varoituskolmio ........................... 81
Ensiapupakkaus ........................82
Kattotelinejärjestelmä ..................82
Kattoteline ................................. 82
Lastaustietoa ............................... 83Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Käsinelokerossa on kynäpidin, kolik‐
kopidin ja pyörien lukkomutterien
sovitin.
Käsinelokeron on oltava kiinni ajon
aikana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa.

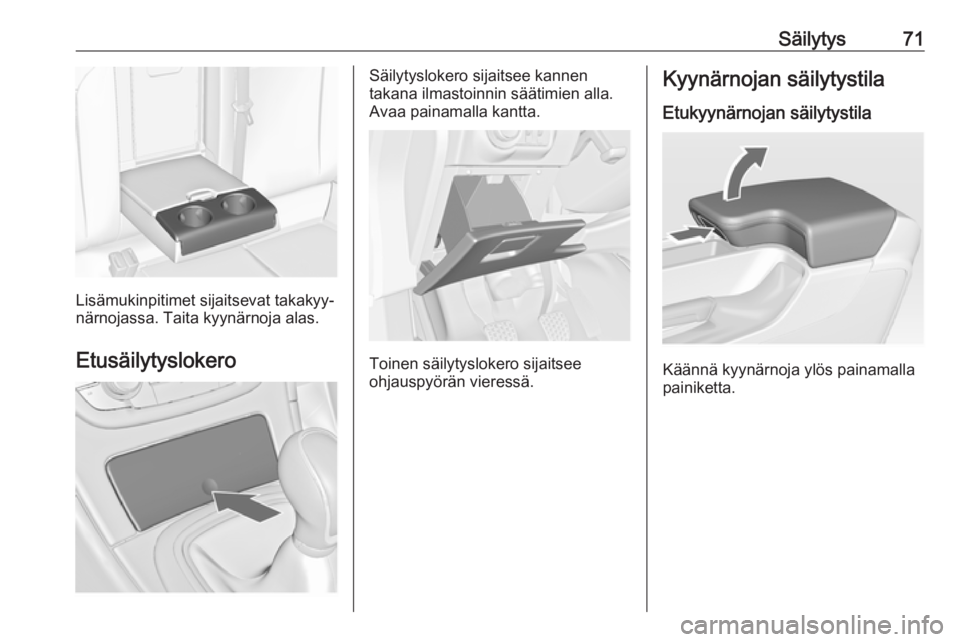

Säilytys71
Lisämukinpitimet sijaitsevat takakyy‐
närnojassa. Taita kyynärnoja alas.
Etusäilytyslokero
Säilytyslokero sijaitsee kannen
takana ilmastoinnin säätimien alla.
Avaa painamalla kantta.
Toinen säilytyslokero sijaitsee
ohjauspyörän vieressä.
Kyynärnojan säilytystila
Etukyynärnojan säilytystila
Käännä kyynärnoja ylös painamalla
painiketta.

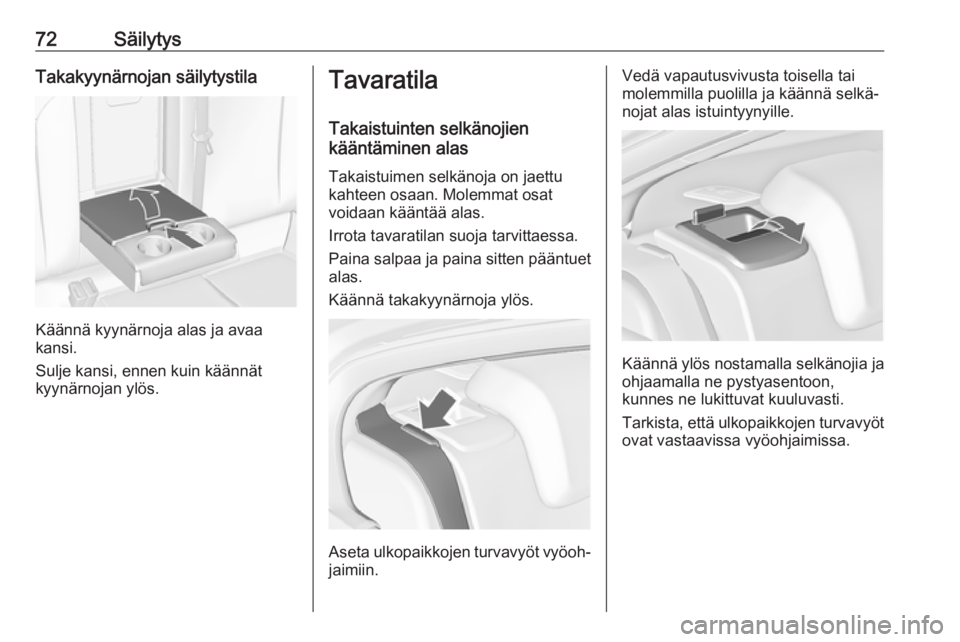

72SäilytysTakakyynärnojan säilytystila
Käännä kyynärnoja alas ja avaa
kansi.
Sulje kansi, ennen kuin käännät
kyynärnojan ylös.
Tavaratila
Takaistuinten selkänojien
kääntäminen alas
Takaistuimen selkänoja on jaettu
kahteen osaan. Molemmat osat
voidaan kääntää alas.
Irrota tavaratilan suoja tarvittaessa.
Paina salpaa ja paina sitten pääntuet alas.
Käännä takakyynärnoja ylös.
Aseta ulkopaikkojen turvavyöt vyöoh‐ jaimiin.
Vedä vapautusvivusta toisella tai
molemmilla puolilla ja käännä selkä‐
nojat alas istuintyynyille.
Käännä ylös nostamalla selkänojia ja
ohjaamalla ne pystyasentoon,
kunnes ne lukittuvat kuuluvasti.
Tarkista, että ulkopaikkojen turvavyöt
ovat vastaavissa vyöohjaimissa.

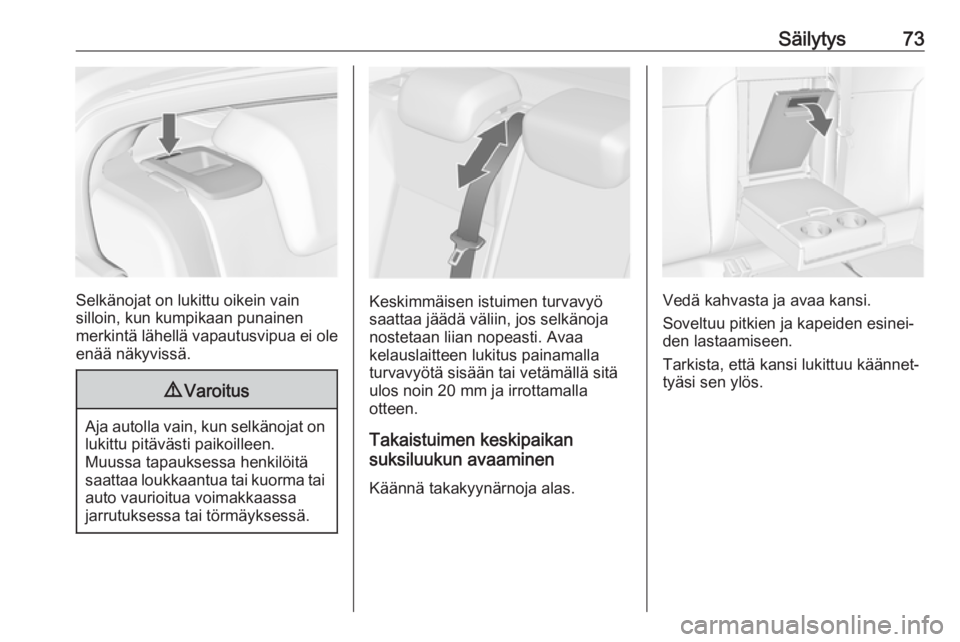

Säilytys73
Selkänojat on lukittu oikein vain
silloin, kun kumpikaan punainen
merkintä lähellä vapautusvipua ei ole
enää näkyvissä.
9 Varoitus
Aja autolla vain, kun selkänojat on
lukittu pitävästi paikoilleen.
Muussa tapauksessa henkilöitä
saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa
jarrutuksessa tai törmäyksessä.
Keskimmäisen istuimen turvavyö
saattaa jäädä väliin, jos selkänoja
nostetaan liian nopeasti. Avaa
kelauslaitteen lukitus painamalla
turvavyötä sisään tai vetämällä sitä
ulos noin 20 mm ja irrottamalla
otteen.
Takaistuimen keskipaikan
suksiluukun avaaminen
Käännä takakyynärnoja alas.Vedä kahvasta ja avaa kansi.
Soveltuu pitkien ja kapeiden esinei‐
den lastaamiseen.
Tarkista, että kansi lukittuu käännet‐
tyäsi sen ylös.

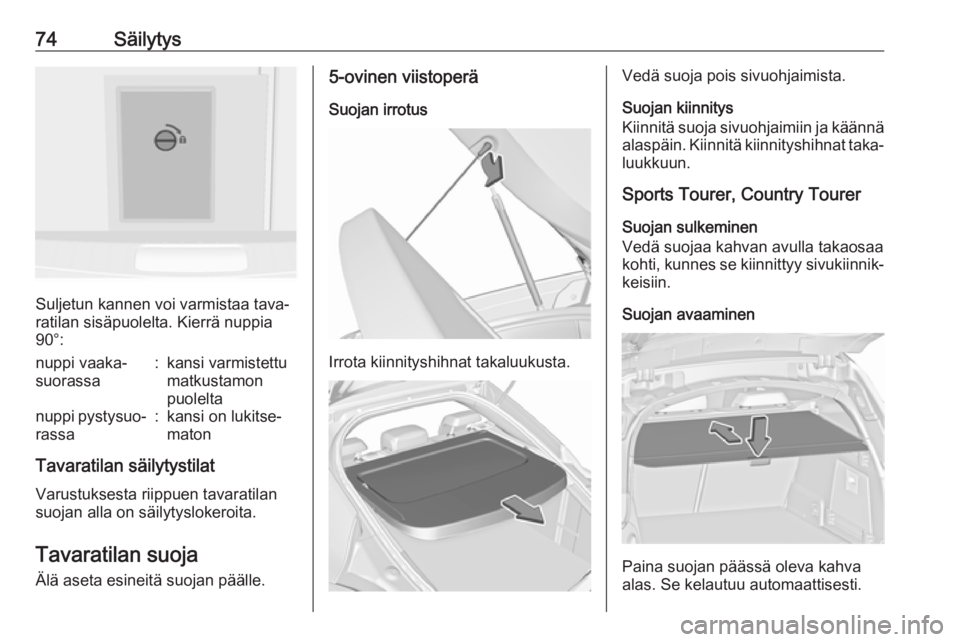

74Säilytys
Suljetun kannen voi varmistaa tava‐
ratilan sisäpuolelta. Kierrä nuppia
90°:
nuppi vaaka‐
suorassa:kansi varmistettu
matkustamon
puoleltanuppi pystysuo‐ rassa:kansi on lukitse‐
maton
Tavaratilan säilytystilat
Varustuksesta riippuen tavaratilan
suojan alla on säilytyslokeroita.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.
5-ovinen viistoperä
Suojan irrotus
Irrota kiinnityshihnat takaluukusta.
Vedä suoja pois sivuohjaimista.
Suojan kiinnitys
Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat taka‐
luukkuun.
Sports Tourer, Country Tourer
Suojan sulkeminen
Vedä suojaa kahvan avulla takaosaa
kohti, kunnes se kiinnittyy sivukiinnik‐ keisiin.
Suojan avaaminen
Paina suojan päässä oleva kahva
alas. Se kelautuu automaattisesti.

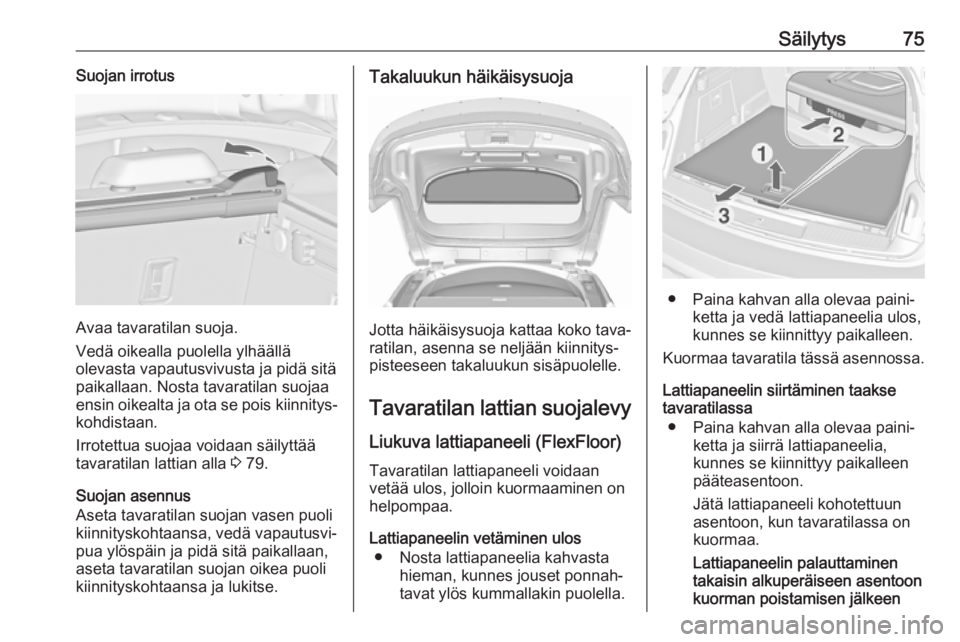

Säilytys75Suojan irrotus
Avaa tavaratilan suoja.
Vedä oikealla puolella ylhäällä
olevasta vapautusvivusta ja pidä sitä
paikallaan. Nosta tavaratilan suojaa ensin oikealta ja ota se pois kiinnitys‐
kohdistaan.
Irrotettua suojaa voidaan säilyttää
tavaratilan lattian alla 3 79.
Suojan asennus
Aseta tavaratilan suojan vasen puoli kiinnityskohtaansa, vedä vapautusvi‐
pua ylöspäin ja pidä sitä paikallaan,
aseta tavaratilan suojan oikea puoli
kiinnityskohtaansa ja lukitse.
Takaluukun häikäisysuoja
Jotta häikäisysuoja kattaa koko tava‐
ratilan, asenna se neljään kiinnitys‐
pisteeseen takaluukun sisäpuolelle.
Tavaratilan lattian suojalevy Liukuva lattiapaneeli (FlexFloor)
Tavaratilan lattiapaneeli voidaan
vetää ulos, jolloin kuormaaminen on
helpompaa.
Lattiapaneelin vetäminen ulos ● Nosta lattiapaneelia kahvasta hieman, kunnes jouset ponnah‐
tavat ylös kummallakin puolella.
● Paina kahvan alla olevaa paini‐ ketta ja vedä lattiapaneelia ulos,
kunnes se kiinnittyy paikalleen.
Kuormaa tavaratila tässä asennossa.
Lattiapaneelin siirtäminen taakse
tavaratilassa
● Paina kahvan alla olevaa paini‐ ketta ja siirrä lattiapaneelia,
kunnes se kiinnittyy paikalleen
pääteasentoon.
Jätä lattiapaneeli kohotettuun
asentoon, kun tavaratilassa on
kuormaa.
Lattiapaneelin palauttaminen takaisin alkuperäiseen asentoon
kuorman poistamisen jälkeen

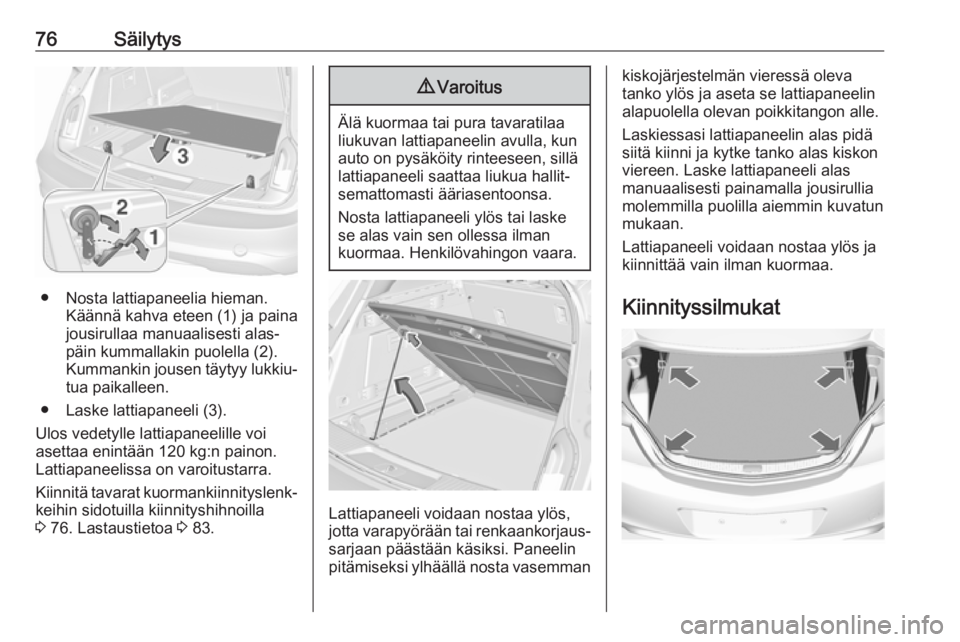

76Säilytys
● Nosta lattiapaneelia hieman.Käännä kahva eteen (1) ja paina
jousirullaa manuaalisesti alas‐
päin kummallakin puolella (2).
Kummankin jousen täytyy lukkiu‐
tua paikalleen.
● Laske lattiapaneeli (3).
Ulos vedetylle lattiapaneelille voi asettaa enintään 120 kg:n painon.
Lattiapaneelissa on varoitustarra.
Kiinnitä tavarat kuormankiinnityslenk‐ keihin sidotuilla kiinnityshihnoilla
3 76. Lastaustietoa 3 83.
9 Varoitus
Älä kuormaa tai pura tavaratilaa
liukuvan lattiapaneelin avulla, kun
auto on pysäköity rinteeseen, sillä lattiapaneeli saattaa liukua hallit‐
semattomasti ääriasentoonsa.
Nosta lattiapaneeli ylös tai laske
se alas vain sen ollessa ilman
kuormaa. Henkilövahingon vaara.
Lattiapaneeli voidaan nostaa ylös,
jotta varapyörään tai renkaankorjaus‐
sarjaan päästään käsiksi. Paneelin
pitämiseksi ylhäällä nosta vasemman
kiskojärjestelmän vieressä oleva
tanko ylös ja aseta se lattiapaneelin alapuolella olevan poikkitangon alle.
Laskiessasi lattiapaneelin alas pidä
siitä kiinni ja kytke tanko alas kiskon
viereen. Laske lattiapaneeli alas
manuaalisesti painamalla jousirullia
molemmilla puolilla aiemmin kuvatun
mukaan.
Lattiapaneeli voidaan nostaa ylös ja
kiinnittää vain ilman kuormaa.
Kiinnityssilmukat

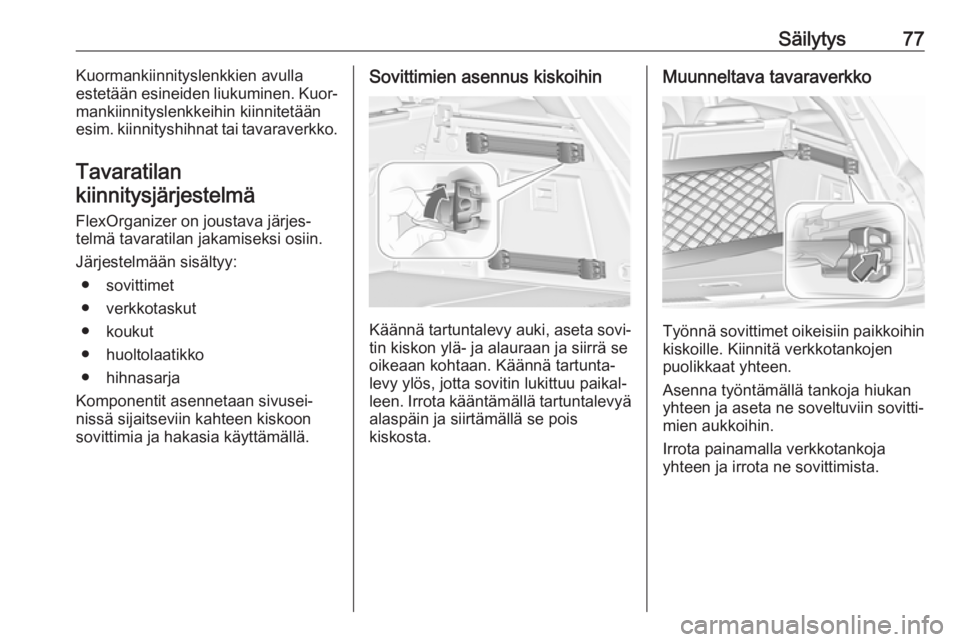

Säilytys77Kuormankiinnityslenkkien avulla
estetään esineiden liukuminen. Kuor‐
mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Tavaratilan
kiinnitysjärjestelmä
FlexOrganizer on joustava järjes‐
telmä tavaratilan jakamiseksi osiin.
Järjestelmään sisältyy: ● sovittimet
● verkkotaskut
● koukut
● huoltolaatikko
● hihnasarja
Komponentit asennetaan sivusei‐
nissä sijaitseviin kahteen kiskoon
sovittimia ja hakasia käyttämällä.Sovittimien asennus kiskoihin
Käännä tartuntalevy auki, aseta sovi‐ tin kiskon ylä- ja alauraan ja siirrä seoikeaan kohtaan. Käännä tartunta‐
levy ylös, jotta sovitin lukittuu paikal‐
leen. Irrota kääntämällä tartuntalevyä
alaspäin ja siirtämällä se pois
kiskosta.
Muunneltava tavaraverkko
Työnnä sovittimet oikeisiin paikkoihin kiskoille. Kiinnitä verkkotankojenpuolikkaat yhteen.
Asenna työntämällä tankoja hiukan
yhteen ja aseta ne soveltuviin sovitti‐
mien aukkoihin.
Irrota painamalla verkkotankoja
yhteen ja irrota ne sovittimista.

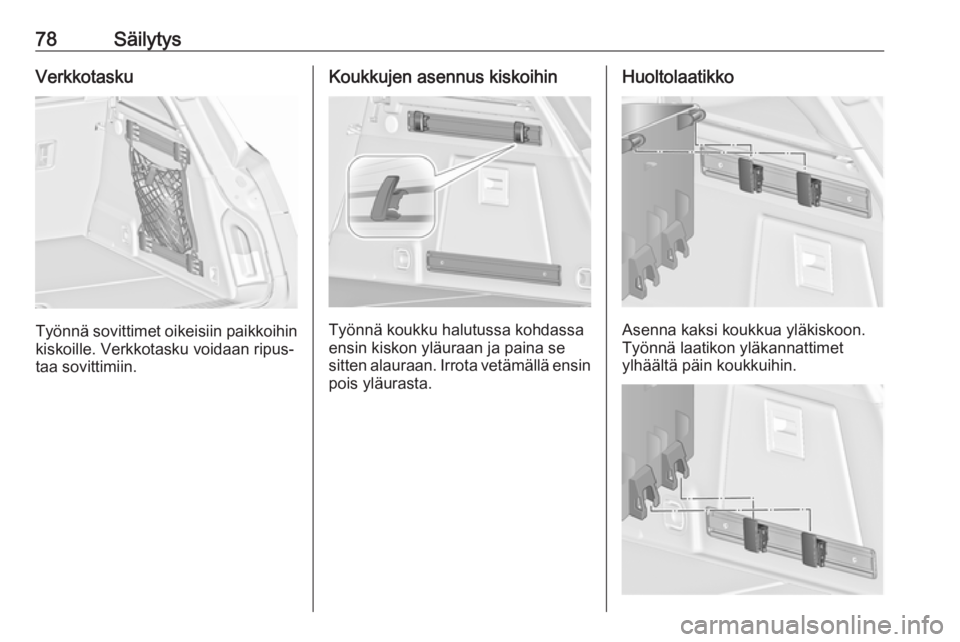

78SäilytysVerkkotasku
Työnnä sovittimet oikeisiin paikkoihinkiskoille. Verkkotasku voidaan ripus‐taa sovittimiin.
Koukkujen asennus kiskoihin
Työnnä koukku halutussa kohdassa
ensin kiskon yläuraan ja paina se
sitten alauraan. Irrota vetämällä ensin pois yläurasta.
Huoltolaatikko
Asenna kaksi koukkua yläkiskoon.
Työnnä laatikon yläkannattimet
ylhäältä päin koukkuihin.
