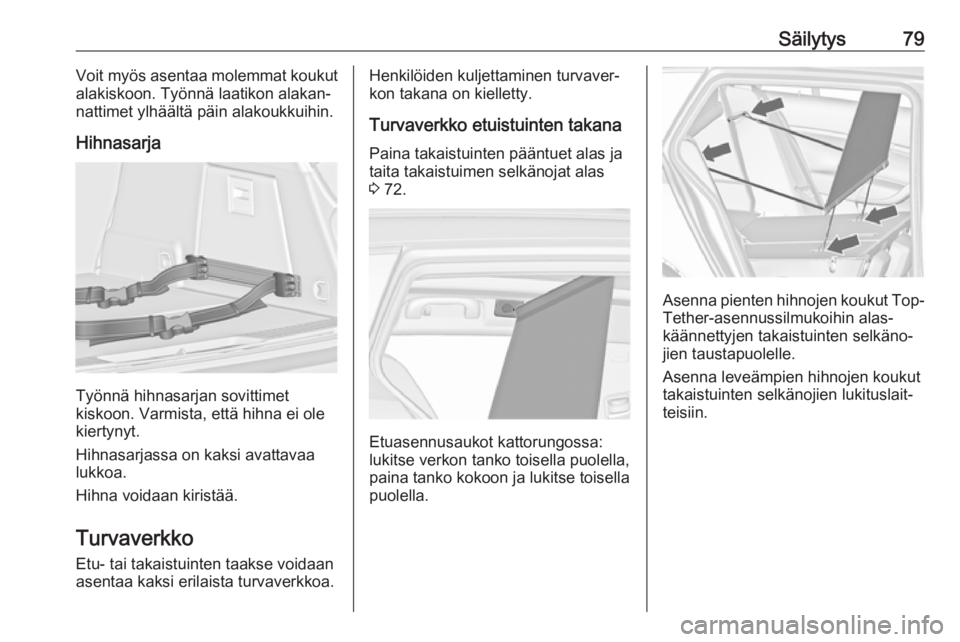

Säilytys79Voit myös asentaa molemmat koukut
alakiskoon. Työnnä laatikon alakan‐
nattimet ylhäältä päin alakoukkuihin.
Hihnasarja
Työnnä hihnasarjan sovittimet
kiskoon. Varmista, että hihna ei ole
kiertynyt.
Hihnasarjassa on kaksi avattavaa
lukkoa.
Hihna voidaan kiristää.
Turvaverkko
Etu- tai takaistuinten taakse voidaan
asentaa kaksi erilaista turvaverkkoa.
Henkilöiden kuljettaminen turvaver‐ kon takana on kielletty.
Turvaverkko etuistuinten takana
Paina takaistuinten pääntuet alas ja
taita takaistuimen selkänojat alas 3 72.
Etuasennusaukot kattorungossa:
lukitse verkon tanko toisella puolella, paina tanko kokoon ja lukitse toisellapuolella.
Asenna pienten hihnojen koukut Top-
Tether-asennussilmukoihin alas‐
käännettyjen takaistuinten selkäno‐
jien taustapuolelle.
Asenna leveämpien hihnojen koukut
takaistuinten selkänojien lukituslait‐
teisiin.

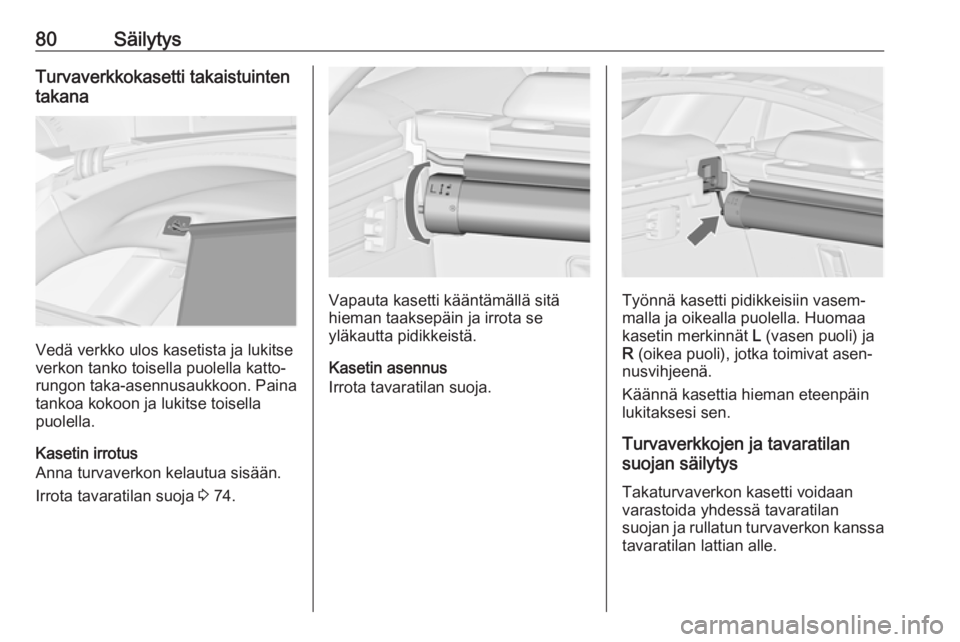

80SäilytysTurvaverkkokasetti takaistuinten
takana
Vedä verkko ulos kasetista ja lukitse
verkon tanko toisella puolella katto‐
rungon taka-asennusaukkoon. Paina
tankoa kokoon ja lukitse toisella
puolella.
Kasetin irrotus
Anna turvaverkon kelautua sisään.
Irrota tavaratilan suoja 3 74.
Vapauta kasetti kääntämällä sitä
hieman taaksepäin ja irrota se
yläkautta pidikkeistä.
Kasetin asennus
Irrota tavaratilan suoja.Työnnä kasetti pidikkeisiin vasem‐
malla ja oikealla puolella. Huomaa
kasetin merkinnät L (vasen puoli) ja
R (oikea puoli), jotka toimivat asen‐
nusvihjeenä.
Käännä kasettia hieman eteenpäin
lukitaksesi sen.
Turvaverkkojen ja tavaratilan
suojan säilytys
Takaturvaverkon kasetti voidaan
varastoida yhdessä tavaratilan
suojan ja rullatun turvaverkon kanssa
tavaratilan lattian alle.

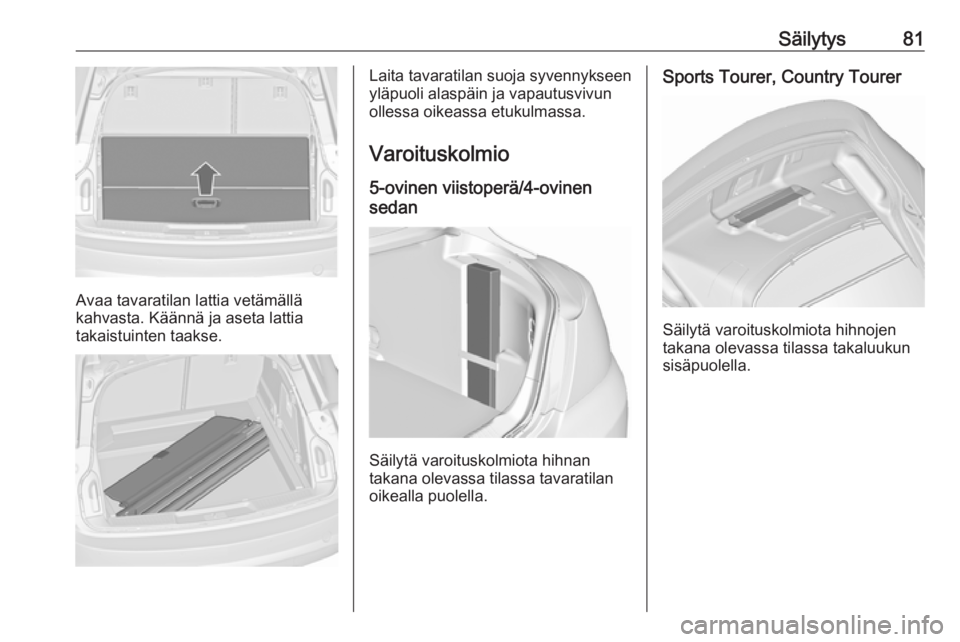

Säilytys81
Avaa tavaratilan lattia vetämällä
kahvasta. Käännä ja aseta lattia
takaistuinten taakse.
Laita tavaratilan suoja syvennykseen
yläpuoli alaspäin ja vapautusvivun
ollessa oikeassa etukulmassa.
Varoituskolmio 5-ovinen viistoperä/4-ovinen
sedan
Säilytä varoituskolmiota hihnan
takana olevassa tilassa tavaratilan
oikealla puolella.
Sports Tourer, Country Tourer
Säilytä varoituskolmiota hihnojen
takana olevassa tilassa takaluukun
sisäpuolella.

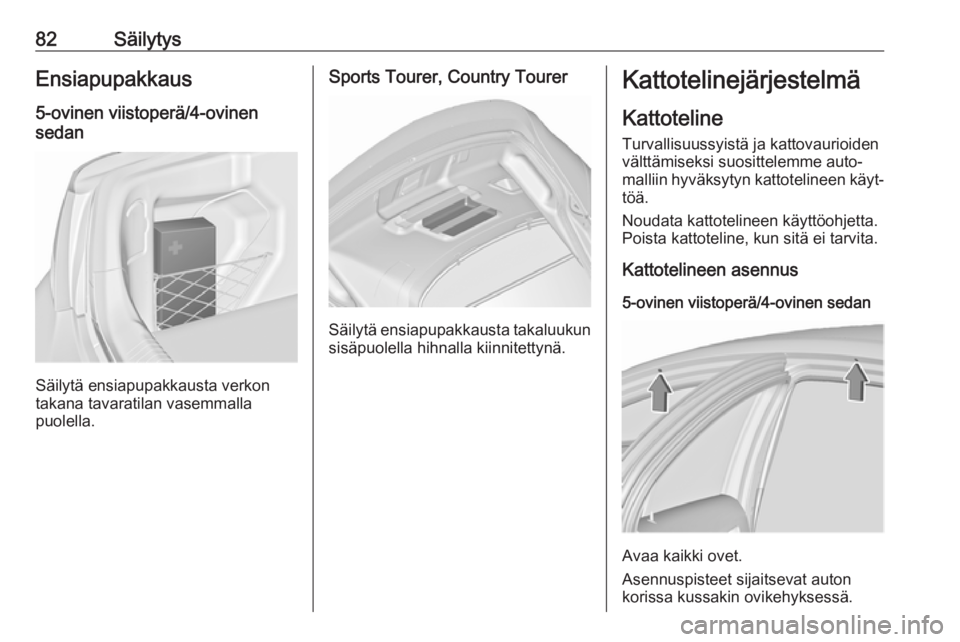

82SäilytysEnsiapupakkaus5-ovinen viistoperä/4-ovinen
sedan
Säilytä ensiapupakkausta verkon
takana tavaratilan vasemmalla
puolella.
Sports Tourer, Country Tourer
Säilytä ensiapupakkausta takaluukun sisäpuolella hihnalla kiinnitettynä.
Kattotelinejärjestelmä
Kattoteline
Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐ töä.
Noudata kattotelineen käyttöohjetta.
Poista kattoteline, kun sitä ei tarvita.
Kattotelineen asennus
5-ovinen viistoperä/4-ovinen sedan
Avaa kaikki ovet.
Asennuspisteet sijaitsevat auton
korissa kussakin ovikehyksessä.

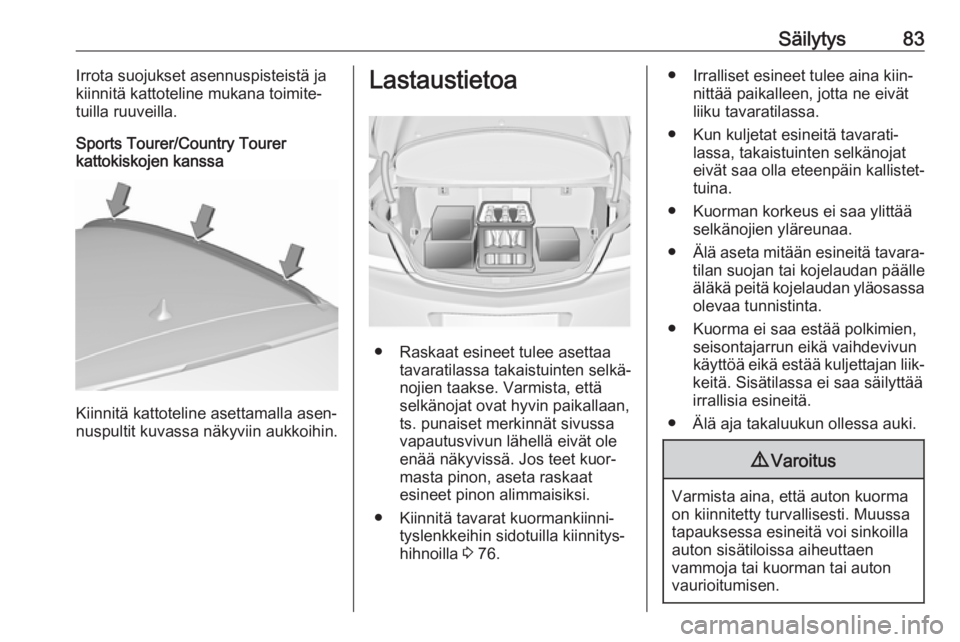

Säilytys83Irrota suojukset asennuspisteistä ja
kiinnitä kattoteline mukana toimite‐
tuilla ruuveilla.
Sports Tourer/Country Tourer
kattokiskojen kanssa
Kiinnitä kattoteline asettamalla asen‐
nuspultit kuvassa näkyviin aukkoihin.
Lastaustietoa
● Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkä‐
nojien taakse. Varmista, että selkänojat ovat hyvin paikallaan,
ts. punaiset merkinnät sivussa
vapautusvivun lähellä eivät ole
enää näkyvissä. Jos teet kuor‐
masta pinon, aseta raskaat
esineet pinon alimmaisiksi.
● Kiinnitä tavarat kuormankiinni‐ tyslenkkeihin sidotuilla kiinnitys‐
hihnoilla 3 76.
● Irralliset esineet tulee aina kiin‐
nittää paikalleen, jotta ne eivät
liiku tavaratilassa.
● Kun kuljetat esineitä tavarati‐ lassa, takaistuinten selkänojat
eivät saa olla eteenpäin kallistet‐
tuina.
● Kuorman korkeus ei saa ylittää selkänojien yläreunaa.
● Älä aseta mitään esineitä tavara‐
tilan suojan tai kojelaudan päälle
äläkä peitä kojelaudan yläosassa olevaa tunnistinta.
● Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivunkäyttöä eikä estää kuljettajan liik‐
keitä. Sisätilassa ei saa säilyttää
irrallisia esineitä.
● Älä aja takaluukun ollessa auki.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa
tapauksessa esineitä voi sinkoilla
auton sisätiloissa aiheuttaen
vammoja tai kuorman tai auton
vaurioitumisen.

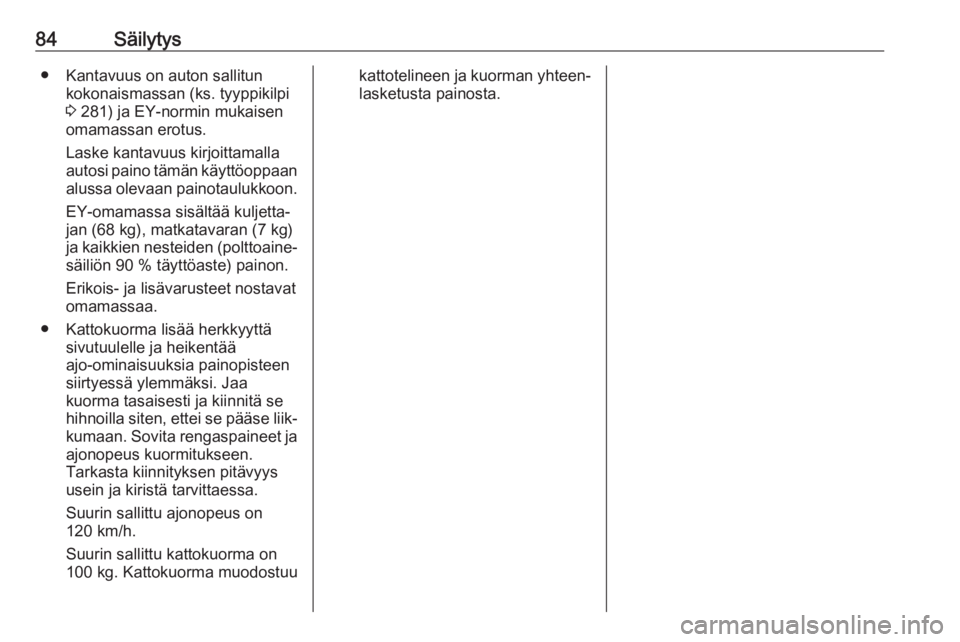

84Säilytys● Kantavuus on auton sallitunkokonaismassan (ks. tyyppikilpi
3 281) ja EY-normin mukaisen
omamassan erotus.
Laske kantavuus kirjoittamalla
autosi paino tämän käyttöoppaan alussa olevaan painotaulukkoon.
EY-omamassa sisältää kuljetta‐
jan (68 kg), matkatavaran (7 kg)
ja kaikkien nesteiden (polttoaine‐
säiliön 90 % täyttöaste) painon.
Erikois- ja lisävarusteet nostavat
omamassaa.
● Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa
kuorma tasaisesti ja kiinnitä se hihnoilla siten, ettei se pääse liik‐ kumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen.
Tarkasta kiinnityksen pitävyys
usein ja kiristä tarvittaessa.
Suurin sallittu ajonopeus on
120 km/h.
Suurin sallittu kattokuorma on
100 kg. Kattokuorma muodostuukattotelineen ja kuorman yhteen‐
lasketusta painosta.

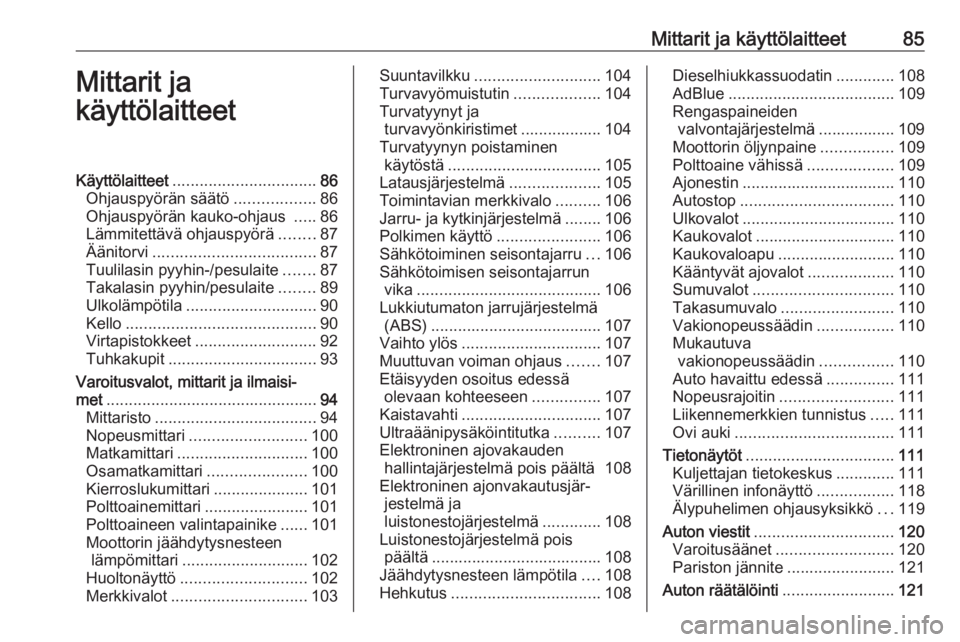

Mittarit ja käyttölaitteet85Mittarit ja
käyttölaitteetKäyttölaitteet ................................ 86
Ohjauspyörän säätö ..................86
Ohjauspyörän kauko-ohjaus .....86
Lämmitettävä ohjauspyörä ........87
Äänitorvi .................................... 87
Tuulilasin pyyhin-/pesulaite .......87
Takalasin pyyhin/pesulaite ........89
Ulkolämpötila ............................. 90
Kello .......................................... 90
Virtapistokkeet ........................... 92
Tuhkakupit ................................. 93
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................... 94
Mittaristo .................................... 94
Nopeusmittari .......................... 100
Matkamittari ............................. 100
Osamatkamittari ......................100
Kierroslukumittari .....................101
Polttoainemittari .......................101
Polttoaineen valintapainike ......101
Moottorin jäähdytysnesteen lämpömittari ............................ 102
Huoltonäyttö ............................ 102
Merkkivalot .............................. 103Suuntavilkku............................ 104
Turvavyömuistutin ...................104
Turvatyynyt ja turvavyönkiristimet .................. 104
Turvatyynyn poistaminen käytöstä .................................. 105
Latausjärjestelmä ....................105
Toimintavian merkkivalo ..........106
Jarru- ja kytkinjärjestelmä ........106
Polkimen käyttö .......................106
Sähkötoiminen seisontajarru ...106
Sähkötoimisen seisontajarrun vika ......................................... 106
Lukkiutumaton jarrujärjestelmä (ABS) ...................................... 107
Vaihto ylös ............................... 107
Muuttuvan voiman ohjaus .......107
Etäisyyden osoitus edessä olevaan kohteeseen ...............107
Kaistavahti ............................... 107
Ultraäänipysäköintitutka ..........107
Elektroninen ajovakauden hallintajärjestelmä pois päältä 108
Elektroninen ajonvakautusjär‐ jestelmä ja
luistonestojärjestelmä .............108
Luistonestojärjestelmä pois päältä ...................................... 108
Jäähdytysnesteen lämpötila ....108
Hehkutus ................................. 108Dieselhiukkassuodatin .............108
AdBlue ..................................... 109
Rengaspaineiden valvontajärjestelmä ................. 109
Moottorin öljynpaine ................109
Polttoaine vähissä ...................109
Ajonestin .................................. 110
Autostop .................................. 110
Ulkovalot .................................. 110
Kaukovalot ............................... 110
Kaukovaloapu .......................... 110
Kääntyvät ajovalot ...................110
Sumuvalot ............................... 110
Takasumuvalo ......................... 110
Vakionopeussäädin .................110
Mukautuva vakionopeussäädin ................110
Auto havaittu edessä ...............111
Nopeusrajoitin ......................... 111
Liikennemerkkien tunnistus .....111
Ovi auki ................................... 111
Tietonäytöt ................................. 111
Kuljettajan tietokeskus .............111
Värillinen infonäyttö .................118
Älypuhelimen ohjausyksikkö ...119
Auton viestit ............................... 120
Varoitusäänet .......................... 120
Pariston jännite ........................121
Auton räätälöinti .........................121

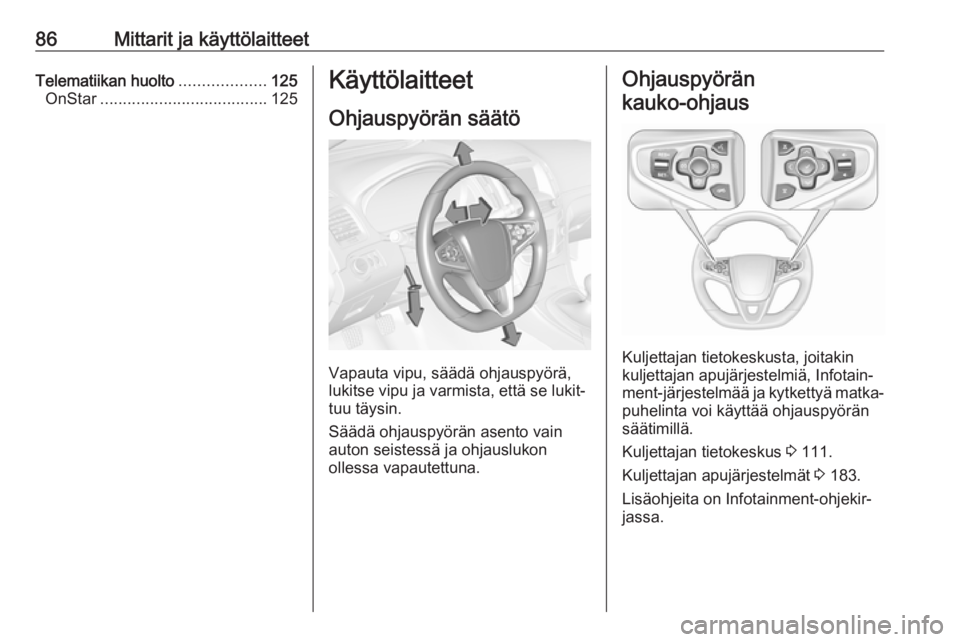

86Mittarit ja käyttölaitteetTelematiikan huolto...................125
OnStar ..................................... 125Käyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä,
lukitse vipu ja varmista, että se lukit‐
tuu täysin.
Säädä ohjauspyörän asento vain
auton seistessä ja ohjauslukon
ollessa vapautettuna.
Ohjauspyörän
kauko-ohjaus
Kuljettajan tietokeskusta, joitakin
kuljettajan apujärjestelmiä, Infotain‐ ment-järjestelmää ja kytkettyä matka‐
puhelinta voi käyttää ohjauspyörän
säätimillä.
Kuljettajan tietokeskus 3 111.
Kuljettajan apujärjestelmät 3 183.
Lisäohjeita on Infotainment-ohjekir‐
jassa.

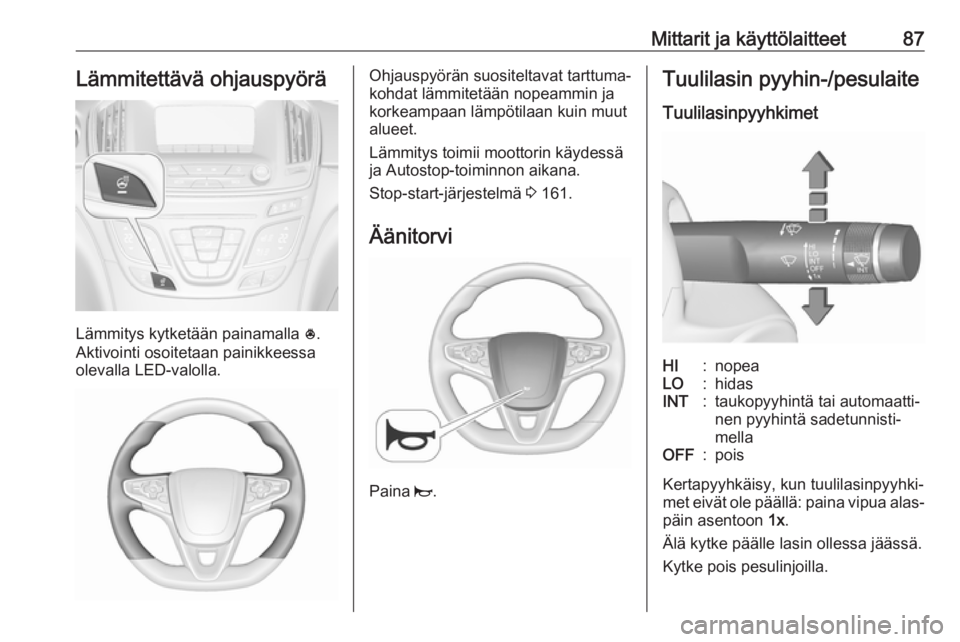

Mittarit ja käyttölaitteet87Lämmitettävä ohjauspyörä
Lämmitys kytketään painamalla *.
Aktivointi osoitetaan painikkeessa olevalla LED-valolla.
Ohjauspyörän suositeltavat tarttuma‐
kohdat lämmitetään nopeammin ja
korkeampaan lämpötilaan kuin muut
alueet.
Lämmitys toimii moottorin käydessä
ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 161.
Äänitorvi
Paina j.
Tuulilasin pyyhin-/pesulaite
TuulilasinpyyhkimetHI:nopeaLO:hidasINT:taukopyyhintä tai automaatti‐
nen pyyhintä sadetunnisti‐
mellaOFF:pois
Kertapyyhkäisy, kun tuulilasinpyyhki‐
met eivät ole päällä: paina vipua alas‐
päin asentoon 1x.
Älä kytke päälle lasin ollessa jäässä.
Kytke pois pesulinjoilla.

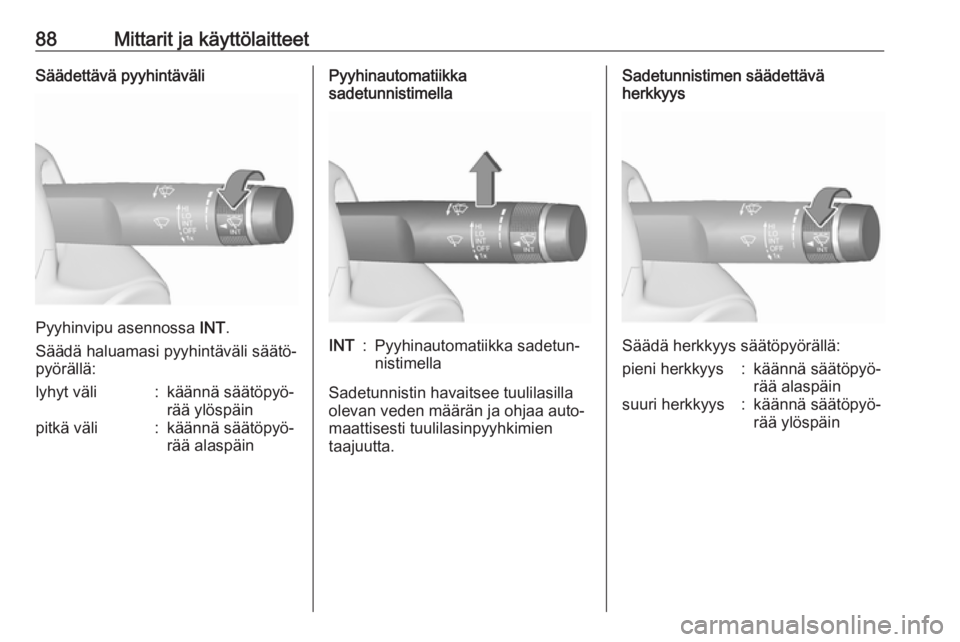

88Mittarit ja käyttölaitteetSäädettävä pyyhintäväli
Pyyhinvipu asennossa INT.
Säädä haluamasi pyyhintäväli säätö‐
pyörällä:
lyhyt väli:käännä säätöpyö‐
rää ylöspäinpitkä väli:käännä säätöpyö‐
rää alaspäinPyyhinautomatiikka
sadetunnistimellaINT:Pyyhinautomatiikka sadetun‐
nistimella
Sadetunnistin havaitsee tuulilasilla
olevan veden määrän ja ohjaa auto‐
maattisesti tuulilasinpyyhkimien
taajuutta.
Sadetunnistimen säädettävä
herkkyys
Säädä herkkyys säätöpyörällä:
pieni herkkyys:käännä säätöpyö‐
rää alaspäinsuuri herkkyys:käännä säätöpyö‐
rää ylöspäin
