OPEL INSIGNIA 2017 Omaniku käsiraamat (in Estonian)

Sõitmine ja töörežiim209või süsteem ajutiselt hoiatada
objektide eest külgmises pimedas nurgas. Sõitmine märjal teel või
üleminek kuivalt alalt märjale võib
põhjustada süsteemi märgutule
süttimise, kuna süsteem võib
veepiisku tõlgendada objektina.
Muidu võib süsteem süttida piirete,
märkide, puude, põõsaste või muude
liikumatute objektide avastamisel.
See on normaalne töö ja selle tõttu ei
vaja süsteem hooldust.
Reavahetuse hoiatus ei pruugi
toimida, kui tagumise põrkeraua
vasak või parem nurk on pori,
mustuse, lume või lörtsiga kaetud.
Puhastamisjuhised 3 275.
Süsteemi rikke korral või kui süsteem ajutiselt ei toimi, ilmub juhi
infoekraanile sellekohane teade.
Pöörduda abi saamiseks
hooldustöökotta.

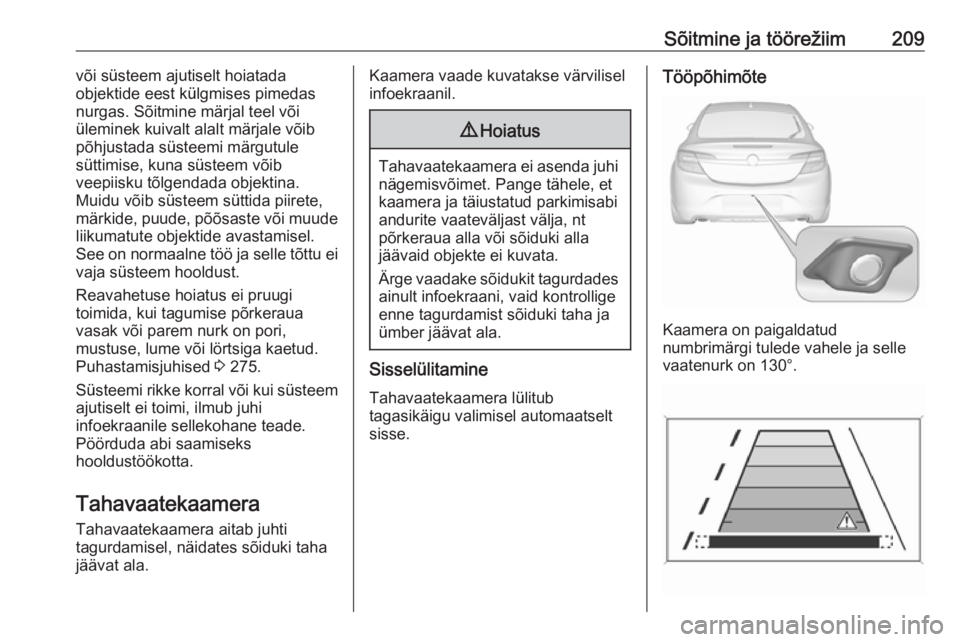

Tahavaatekaamera Tahavaatekaamera aitab juhti
tagurdamisel, näidates sõiduki taha
jäävat ala.Kaamera vaade kuvatakse värvilisel
infoekraanil.9 Hoiatus
Tahavaatekaamera ei asenda juhi
nägemisvõimet. Pange tähele, et
kaamera ja täiustatud parkimisabi
andurite vaateväljast välja, nt
põrkeraua alla või sõiduki alla
jäävaid objekte ei kuvata.
Ärge vaadake sõidukit tagurdades
ainult infoekraani, vaid kontrollige
enne tagurdamist sõiduki taha ja
ümber jäävat ala.
Sisselülitamine
Tahavaatekaamera lülitub
tagasikäigu valimisel automaatselt sisse.
Tööpõhimõte
Kaamera on paigaldatud
numbrimärgi tulede vahele ja selle
vaatenurk on 130°.

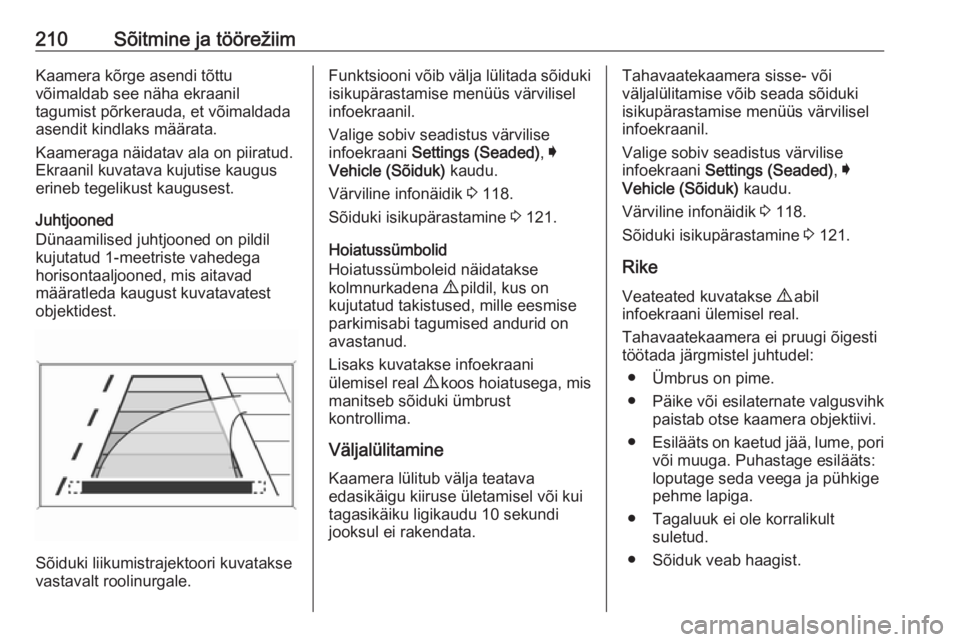

210Sõitmine ja töörežiimKaamera kõrge asendi tõttu
võimaldab see näha ekraanil
tagumist põrkerauda, et võimaldada
asendit kindlaks määrata.
Kaameraga näidatav ala on piiratud.
Ekraanil kuvatava kujutise kaugus
erineb tegelikust kaugusest.
Juhtjooned
Dünaamilised juhtjooned on pildil
kujutatud 1-meetriste vahedega
horisontaaljooned, mis aitavad
määratleda kaugust kuvatavatest
objektidest.
Sõiduki liikumistrajektoori kuvatakse
vastavalt roolinurgale.
Funktsiooni võib välja lülitada sõiduki
isikupärastamise menüüs värvilisel
infoekraanil.
Valige sobiv seadistus värvilise infoekraani Settings (Seaded) , I
Vehicle (Sõiduk) kaudu.
Värviline infonäidik 3 118.
Sõiduki isikupärastamine 3 121.
Hoiatussümbolid
Hoiatussümboleid näidatakse kolmnurkadena 9 pildil, kus on
kujutatud takistused, mille eesmise parkimisabi tagumised andurid on
avastanud.
Lisaks kuvatakse infoekraani
ülemisel real 9 koos hoiatusega, mis
manitseb sõiduki ümbrust
kontrollima.
Väljalülitamine Kaamera lülitub välja teatava
edasikäigu kiiruse ületamisel või kui
tagasikäiku ligikaudu 10 sekundi
jooksul ei rakendata.Tahavaatekaamera sisse- või
väljalülitamise võib seada sõiduki
isikupärastamise menüüs värvilisel
infoekraanil.
Valige sobiv seadistus värvilise
infoekraani Settings (Seaded) , I
Vehicle (Sõiduk) kaudu.
Värviline infonäidik 3 118.
Sõiduki isikupärastamine 3 121.
Rike Veateated kuvatakse 9 abil
infoekraani ülemisel real.
Tahavaatekaamera ei pruugi õigesti
töötada järgmistel juhtudel:
● Ümbrus on pime.
● Päike või esilaternate valgusvihk paistab otse kaamera objektiivi.
● Esilääts on kaetud jää, lume, pori
või muuga. Puhastage esilääts:
loputage seda veega ja pühkige
pehme lapiga.
● Tagaluuk ei ole korralikult suletud.
● Sõiduk veab haagist.

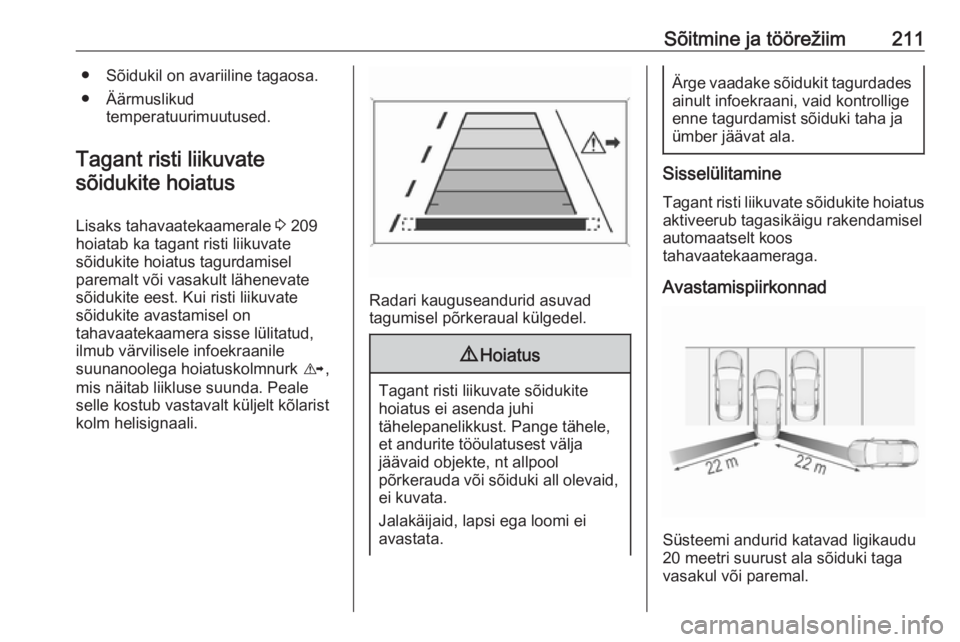

Sõitmine ja töörežiim211● Sõidukil on avariiline tagaosa.● Äärmuslikud temperatuurimuutused.
Tagant risti liikuvate sõidukite hoiatus
Lisaks tahavaatekaamerale 3 209
hoiatab ka tagant risti liikuvate
sõidukite hoiatus tagurdamisel
paremalt või vasakult lähenevate
sõidukite eest. Kui risti liikuvate
sõidukite avastamisel on
tahavaatekaamera sisse lülitatud,
ilmub värvilisele infoekraanile
suunanoolega hoiatuskolmnurk K,
mis näitab liikluse suunda. Peale
selle kostub vastavalt küljelt kõlarist
kolm helisignaali.
Radari kauguseandurid asuvad
tagumisel põrkeraual külgedel.
9 Hoiatus
Tagant risti liikuvate sõidukite
hoiatus ei asenda juhi
tähelepanelikkust. Pange tähele,
et andurite tööulatusest välja
jäävaid objekte, nt allpool
põrkerauda või sõiduki all olevaid, ei kuvata.
Jalakäijaid, lapsi ega loomi ei
avastata.
Ärge vaadake sõidukit tagurdades
ainult infoekraani, vaid kontrollige
enne tagurdamist sõiduki taha ja
ümber jäävat ala.
Sisselülitamine
Tagant risti liikuvate sõidukite hoiatus
aktiveerub tagasikäigu rakendamisel automaatselt koos
tahavaatekaameraga.
Avastamispiirkonnad
Süsteemi andurid katavad ligikaudu
20 meetri suurust ala sõiduki taga
vasakul või paremal.

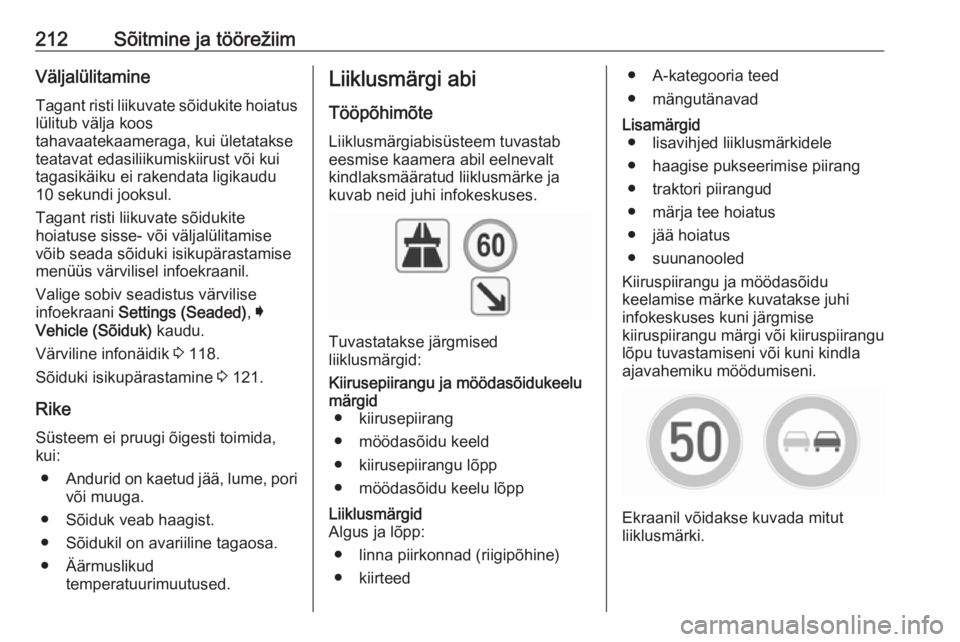

212Sõitmine ja töörežiimVäljalülitamineTagant risti liikuvate sõidukite hoiatus
lülitub välja koos
tahavaatekaameraga, kui ületatakse
teatavat edasiliikumiskiirust või kui
tagasikäiku ei rakendata ligikaudu
10 sekundi jooksul.
Tagant risti liikuvate sõidukite
hoiatuse sisse- või väljalülitamise
võib seada sõiduki isikupärastamise
menüüs värvilisel infoekraanil.
Valige sobiv seadistus värvilise
infoekraani Settings (Seaded) , I
Vehicle (Sõiduk) kaudu.
Värviline infonäidik 3 118.
Sõiduki isikupärastamine 3 121.
Rike Süsteem ei pruugi õigesti toimida,
kui:
● Andurid on kaetud jää, lume, pori
või muuga.
● Sõiduk veab haagist.
● Sõidukil on avariiline tagaosa.
● Äärmuslikud temperatuurimuutused.Liiklusmärgi abi
Tööpõhimõte Liiklusmärgiabisüsteem tuvastab
eesmise kaamera abil eelnevalt
kindlaksmääratud liiklusmärke ja
kuvab neid juhi infokeskuses.
Tuvastatakse järgmised
liiklusmärgid:
Kiirusepiirangu ja möödasõidukeelu
märgid ● kiirusepiirang
● möödasõidu keeld
● kiirusepiirangu lõpp
● möödasõidu keelu lõppLiiklusmärgid
Algus ja lõpp:
● linna piirkonnad (riigipõhine)● kiirteed● A-kategooria teed
● mängutänavadLisamärgid ● lisavihjed liiklusmärkidele
● haagise pukseerimise piirang
● traktori piirangud
● märja tee hoiatus
● jää hoiatus
● suunanooled
Kiiruspiirangu ja möödasõidu
keelamise märke kuvatakse juhi
infokeskuses kuni järgmise
kiiruspiirangu märgi või kiiruspiirangu lõpu tuvastamiseni või kuni kindla
ajavahemiku möödumiseni.
Ekraanil võidakse kuvada mitut
liiklusmärki.

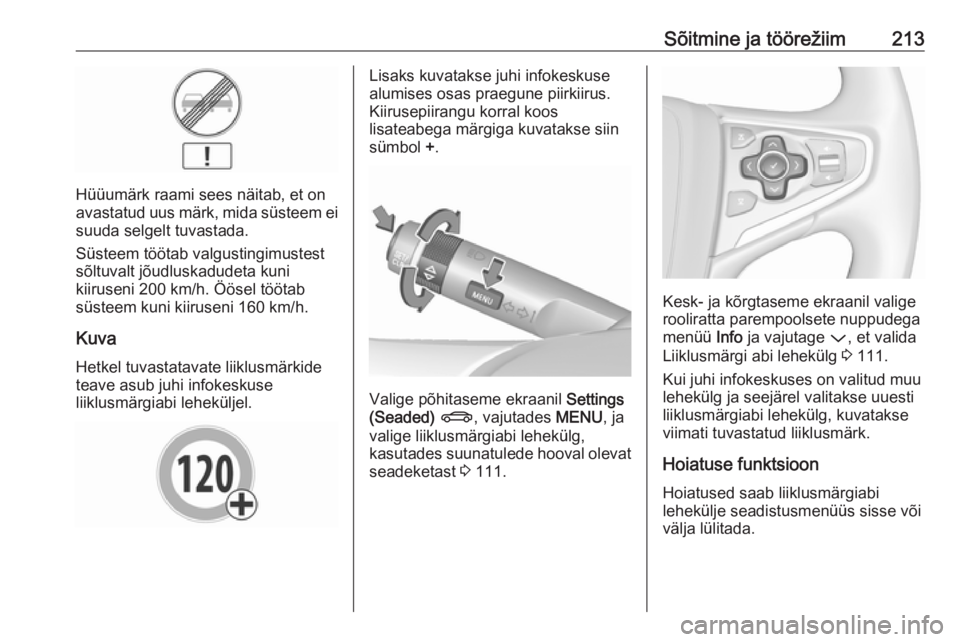

Sõitmine ja töörežiim213
Hüüumärk raami sees näitab, et on
avastatud uus märk, mida süsteem ei
suuda selgelt tuvastada.
Süsteem töötab valgustingimustest
sõltuvalt jõudluskadudeta kuni
kiiruseni 200 km/h. Öösel töötab
süsteem kuni kiiruseni 160 km/h.
KuvaHetkel tuvastatavate liiklusmärkideteave asub juhi infokeskuse
liiklusmärgiabi leheküljel.
Lisaks kuvatakse juhi infokeskuse
alumises osas praegune piirkiirus.
Kiirusepiirangu korral koos
lisateabega märgiga kuvatakse siin
sümbol +.
Valige põhitaseme ekraanil Settings
(Seaded) X , vajutades MENU, ja
valige liiklusmärgiabi lehekülg,
kasutades suunatulede hooval olevat seadeketast 3 111.
Kesk- ja kõrgtaseme ekraanil valige
rooliratta parempoolsete nuppudega
menüü Info ja vajutage P, et valida
Liiklusmärgi abi lehekülg 3 111.
Kui juhi infokeskuses on valitud muu
lehekülg ja seejärel valitakse uuesti
liiklusmärgiabi lehekülg, kuvatakse
viimati tuvastatud liiklusmärk.
Hoiatuse funktsioon Hoiatused saab liiklusmärgiabi
lehekülje seadistusmenüüs sisse või
välja lülitada.

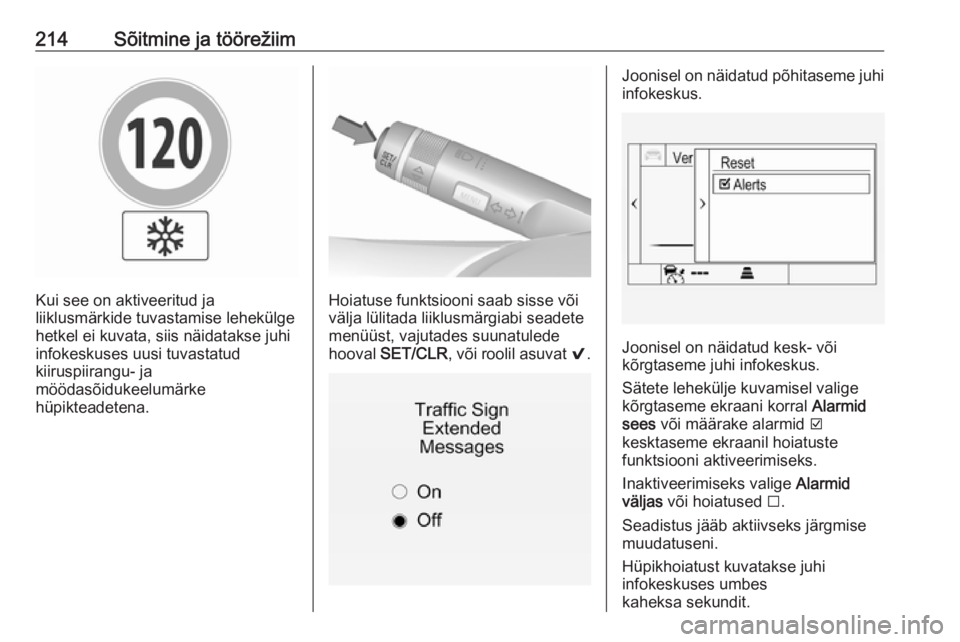

214Sõitmine ja töörežiim
Kui see on aktiveeritud ja
liiklusmärkide tuvastamise lehekülge
hetkel ei kuvata, siis näidatakse juhi
infokeskuses uusi tuvastatud
kiiruspiirangu- ja
möödasõidukeelumärke
hüpikteadetena.Hoiatuse funktsiooni saab sisse või
välja lülitada liiklusmärgiabi seadete
menüüst, vajutades suunatulede
hooval SET/CLR , või roolil asuvat 9.
Joonisel on näidatud põhitaseme juhi
infokeskus.
Joonisel on näidatud kesk- või
kõrgtaseme juhi infokeskus.
Sätete lehekülje kuvamisel valige
kõrgtaseme ekraani korral Alarmid
sees või määrake alarmid J
kesktaseme ekraanil hoiatuste
funktsiooni aktiveerimiseks.
Inaktiveerimiseks valige Alarmid
väljas või hoiatused I.
Seadistus jääb aktiivseks järgmise
muudatuseni.
Hüpikhoiatust kuvatakse juhi
infokeskuses umbes
kaheksa sekundit.

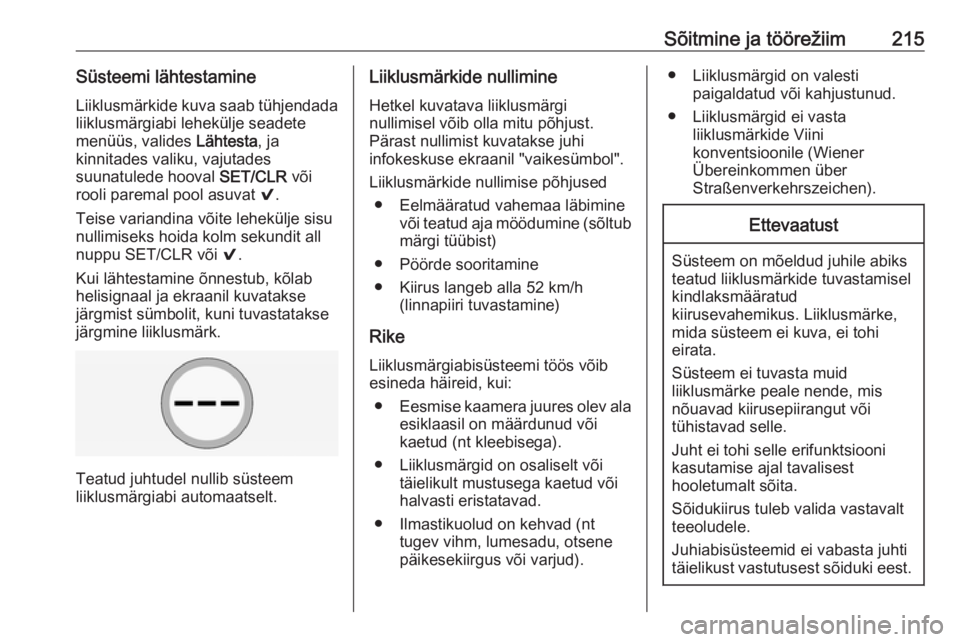

Sõitmine ja töörežiim215Süsteemi lähtestamine
Liiklusmärkide kuva saab tühjendada
liiklusmärgiabi lehekülje seadete menüüs, valides Lähtesta, ja
kinnitades valiku, vajutades
suunatulede hooval SET/CLR või
rooli paremal pool asuvat 9.
Teise variandina võite lehekülje sisu
nullimiseks hoida kolm sekundit all
nuppu SET/CLR või 9.
Kui lähtestamine õnnestub, kõlab
helisignaal ja ekraanil kuvatakse
järgmist sümbolit, kuni tuvastatakse
järgmine liiklusmärk.
Teatud juhtudel nullib süsteem
liiklusmärgiabi automaatselt.
Liiklusmärkide nullimine
Hetkel kuvatava liiklusmärgi
nullimisel võib olla mitu põhjust.
Pärast nullimist kuvatakse juhi
infokeskuse ekraanil "vaikesümbol".
Liiklusmärkide nullimise põhjused ● Eelmääratud vahemaa läbimine või teatud aja möödumine (sõltub
märgi tüübist)
● Pöörde sooritamine
● Kiirus langeb alla 52 km/h (linnapiiri tuvastamine)
Rike Liiklusmärgiabisüsteemi töös võib
esineda häireid, kui:
● Eesmise kaamera juures olev ala
esiklaasil on määrdunud või
kaetud (nt kleebisega).
● Liiklusmärgid on osaliselt või täielikult mustusega kaetud või
halvasti eristatavad.
● Ilmastikuolud on kehvad (nt tugev vihm, lumesadu, otsene
päikesekiirgus või varjud).● Liiklusmärgid on valesti paigaldatud või kahjustunud.
● Liiklusmärgid ei vasta liiklusmärkide Viini
konventsioonile (Wiener
Übereinkommen über
Straßenverkehrszeichen).Ettevaatust
Süsteem on mõeldud juhile abiks
teatud liiklusmärkide tuvastamisel
kindlaksmääratud
kiirusevahemikus. Liiklusmärke,
mida süsteem ei kuva, ei tohi
eirata.
Süsteem ei tuvasta muid
liiklusmärke peale nende, mis
nõuavad kiirusepiirangut või
tühistavad selle.
Juht ei tohi selle erifunktsiooni
kasutamise ajal tavalisest
hooletumalt sõita.
Sõidukiirus tuleb valida vastavalt
teeoludele.
Juhiabisüsteemid ei vabasta juhti täielikust vastutusest sõiduki eest.

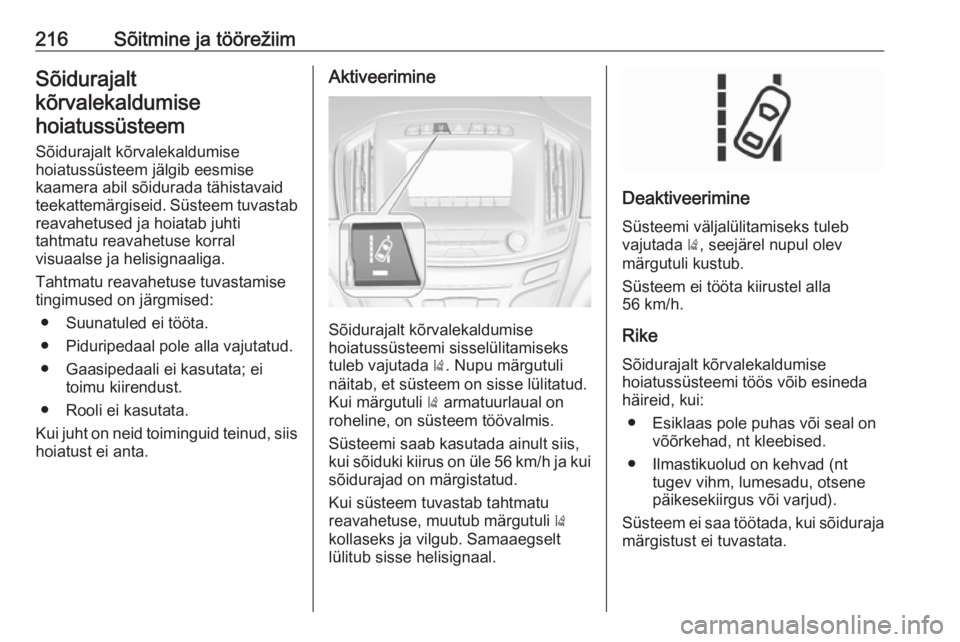

216Sõitmine ja töörežiimSõidurajalt
kõrvalekaldumise hoiatussüsteem
Sõidurajalt kõrvalekaldumise
hoiatussüsteem jälgib eesmise
kaamera abil sõidurada tähistavaid
teekattemärgiseid. Süsteem tuvastab
reavahetused ja hoiatab juhti
tahtmatu reavahetuse korral
visuaalse ja helisignaaliga.
Tahtmatu reavahetuse tuvastamise
tingimused on järgmised:
● Suunatuled ei tööta.
● Piduripedaal pole alla vajutatud. ● Gaasipedaali ei kasutata; ei toimu kiirendust.
● Rooli ei kasutata.
Kui juht on neid toiminguid teinud, siis hoiatust ei anta.Aktiveerimine
Sõidurajalt kõrvalekaldumise
hoiatussüsteemi sisselülitamiseks
tuleb vajutada ). Nupu märgutuli
näitab, et süsteem on sisse lülitatud.
Kui märgutuli ) armatuurlaual on
roheline, on süsteem töövalmis.
Süsteemi saab kasutada ainult siis,
kui sõiduki kiirus on üle 56 km/h ja kui
sõidurajad on märgistatud.
Kui süsteem tuvastab tahtmatu
reavahetuse, muutub märgutuli )
kollaseks ja vilgub. Samaaegselt
lülitub sisse helisignaal.
Deaktiveerimine
Süsteemi väljalülitamiseks tuleb vajutada ), seejärel nupul olev
märgutuli kustub.
Süsteem ei tööta kiirustel alla
56 km/h.
RikeSõidurajalt kõrvalekaldumise
hoiatussüsteemi töös võib esineda
häireid, kui:
● Esiklaas pole puhas või seal on võõrkehad, nt kleebised.
● Ilmastikuolud on kehvad (nt tugev vihm, lumesadu, otsene
päikesekiirgus või varjud).
Süsteem ei saa töötada, kui sõiduraja märgistust ei tuvastata.

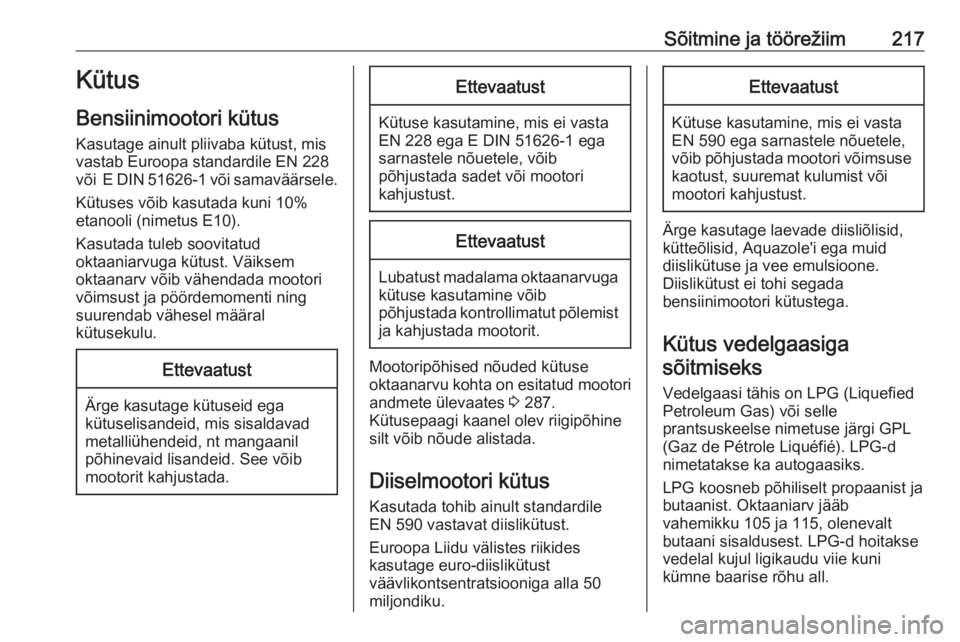

Sõitmine ja töörežiim217Kütus
Bensiinimootori kütus Kasutage ainult pliivaba kütust, mis
vastab Euroopa standardile EN 228
või E DIN 51626-1 või samaväärsele.
Kütuses võib kasutada kuni 10%
etanooli (nimetus E10).
Kasutada tuleb soovitatud
oktaaniarvuga kütust. Väiksem
oktaanarv võib vähendada mootori
võimsust ja pöördemomenti ning
suurendab vähesel määral
kütusekulu.Ettevaatust
Ärge kasutage kütuseid ega kütuselisandeid, mis sisaldavad
metalliühendeid, nt mangaanil
põhinevaid lisandeid. See võib
mootorit kahjustada.
Ettevaatust
Kütuse kasutamine, mis ei vasta
EN 228 ega E DIN 51626-1 ega
sarnastele nõuetele, võib
põhjustada sadet või mootori
kahjustust.
Ettevaatust
Lubatust madalama oktaanarvuga
kütuse kasutamine võib
põhjustada kontrollimatut põlemist ja kahjustada mootorit.
Mootoripõhised nõuded kütuse
oktaanarvu kohta on esitatud mootori andmete ülevaates 3 287.
Kütusepaagi kaanel olev riigipõhine silt võib nõude alistada.
Diiselmootori kütus Kasutada tohib ainult standardile
EN 590 vastavat diislikütust.
Euroopa Liidu välistes riikides
kasutage euro-diislikütust
väävlikontsentratsiooniga alla 50 miljondiku.
Ettevaatust
Kütuse kasutamine, mis ei vasta
EN 590 ega sarnastele nõuetele,
võib põhjustada mootori võimsuse
kaotust, suuremat kulumist või
mootori kahjustust.
Ärge kasutage laevade diisliõlisid,
kütteõlisid, Aquazole'i ega muid
diislikütuse ja vee emulsioone.
Diislikütust ei tohi segada
bensiinimootori kütustega.
Kütus vedelgaasigasõitmiseks
Vedelgaasi tähis on LPG (Liquefied
Petroleum Gas) või selle
prantsuskeelse nimetuse järgi GPL
(Gaz de Pétrole Liquéfié). LPG-d
nimetatakse ka autogaasiks.
LPG koosneb põhiliselt propaanist ja
butaanist. Oktaaniarv jääb
vahemikku 105 ja 115, olenevalt butaani sisaldusest. LPG-d hoitakse
vedelal kujul ligikaudu viie kuni
kümne baarise rõhu all.

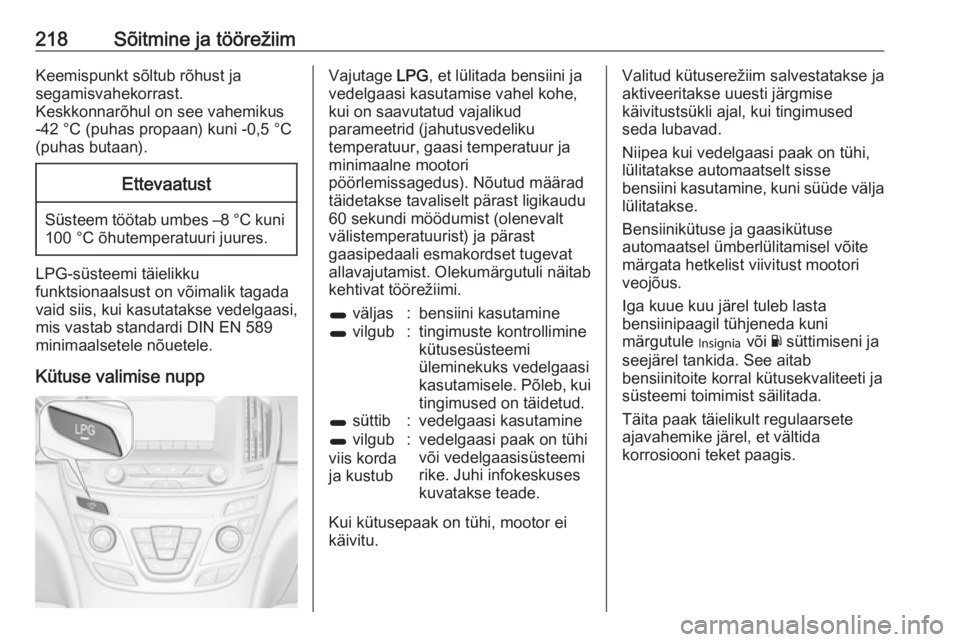

218Sõitmine ja töörežiimKeemispunkt sõltub rõhust ja
segamisvahekorrast.
Keskkonnarõhul on see vahemikus
-42 °C (puhas propaan) kuni -0,5 °C
(puhas butaan).Ettevaatust
Süsteem töötab umbes –8 °C kuni 100 °C õhutemperatuuri juures.
LPG-süsteemi täielikku
funktsionaalsust on võimalik tagada
vaid siis, kui kasutatakse vedelgaasi,
mis vastab standardi DIN EN 589
minimaalsetele nõuetele.
Kütuse valimise nupp
Vajutage LPG, et lülitada bensiini ja
vedelgaasi kasutamise vahel kohe, kui on saavutatud vajalikud
parameetrid (jahutusvedeliku
temperatuur, gaasi temperatuur ja
minimaalne mootori
pöörlemissagedus). Nõutud määrad
täidetakse tavaliselt pärast ligikaudu
60 sekundi möödumist (olenevalt
välistemperatuurist) ja pärast
gaasipedaali esmakordset tugevat
allavajutamist. Olekumärgutuli näitab
kehtivat töörežiimi.1 väljas:bensiini kasutamine1 vilgub:tingimuste kontrollimine
kütusesüsteemi
üleminekuks vedelgaasi
kasutamisele. Põleb, kui tingimused on täidetud.1 süttib:vedelgaasi kasutamine1 vilgub
viis korda
ja kustub:vedelgaasi paak on tühi
või vedelgaasisüsteemi
rike. Juhi infokeskuses
kuvatakse teade.
Kui kütusepaak on tühi, mootor ei käivitu.
Valitud kütuserežiim salvestatakse ja
aktiveeritakse uuesti järgmise
käivitustsükli ajal, kui tingimused
seda lubavad.
Niipea kui vedelgaasi paak on tühi,
lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja
lülitatakse.
Bensiinikütuse ja gaasikütuse
automaatsel ümberlülitamisel võite
märgata hetkelist viivitust mootori
veojõus.
Iga kuue kuu järel tuleb lasta
bensiinipaagil tühjeneda kuni
märgutule I või Y süttimiseni ja
seejärel tankida. See aitab
bensiinitoite korral kütusekvaliteeti ja
süsteemi toimimist säilitada.
Täita paak täielikult regulaarsete
ajavahemike järel, et vältida
korrosiooni teket paagis.
