Sõitmine ja töörežiim219Rikked ja parandusmeetmed
Juhul kui gaasirežiim ei ole võimalik,
kontrollige järgnevat:
● Kas on olemas piisavalt vedelgaasi?
● Kas käivitamiseks on piisavalt kütust?
Ekstreemsete temperatuuride ning
gaasi koostise koostoime tõttu võib
kuluda natukene rohkem aega, enne
kui süsteem bensiinirežiimilt
gaasirežiimile lülitub.
Kui miinimumnõuded ei ole täidetud,
võib süsteem ekstreemsetes
olukordades samuti tagasi
bensiinirežiimile lülituda. Kui
tingimused lubavad, võib olla võimalik
vedelgaasi kasutamisele käsitsi
tagasi lülitada.
Kõikide muude tõrgete korral
pöörduge abi saamiseks
hooldustöökotta.Ettevaatust
Selleks et tagada LPG-süsteemi
ohutust ning garantii kehtivust,
tohivad remonditöid ja seadistusi
teostada ainult väljaõpetatud
spetsialistid.
Vedelgaasile lisatakse kindel lõhn (lõhnastatud gaas), selleks et lekkeid
oleks võimalik kergesti tuvastada.
9 Hoiatus
Kui tunnete sõidukis või selle
vahetus läheduses gaasi lõhna,
lülitage kohe bensiinirežiimile
ümber. Tankimise ajal ei tohi
suitsetada. Hoidke kaugemale
lahtisest tulest ja süüteallikatest.
Ärge käivitage mootorit, kui gaasilõhn

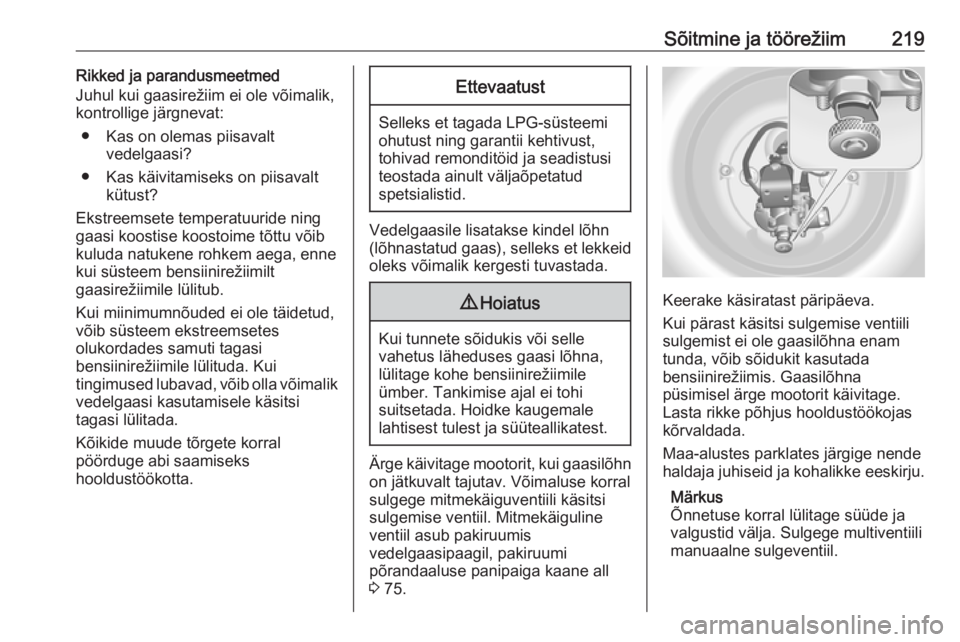

on jätkuvalt tajutav. Võimaluse korral
sulgege mitmekäiguventiili käsitsi
sulgemise ventiil. Mitmekäiguline
ventiil asub pakiruumis
vedelgaasipaagil, pakiruumi
põrandaaluse panipaiga kaane all
3 75.
Keerake käsiratast päripäeva.
Kui pärast käsitsi sulgemise ventiili
sulgemist ei ole gaasilõhna enam
tunda, võib sõidukit kasutada
bensiinirežiimis. Gaasilõhna
püsimisel ärge mootorit käivitage.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Maa-alustes parklates järgige nende
haldaja juhiseid ja kohalikke eeskirju.
Märkus
Õnnetuse korral lülitage süüde ja
valgustid välja. Sulgege multiventiili
manuaalne sulgeventiil.

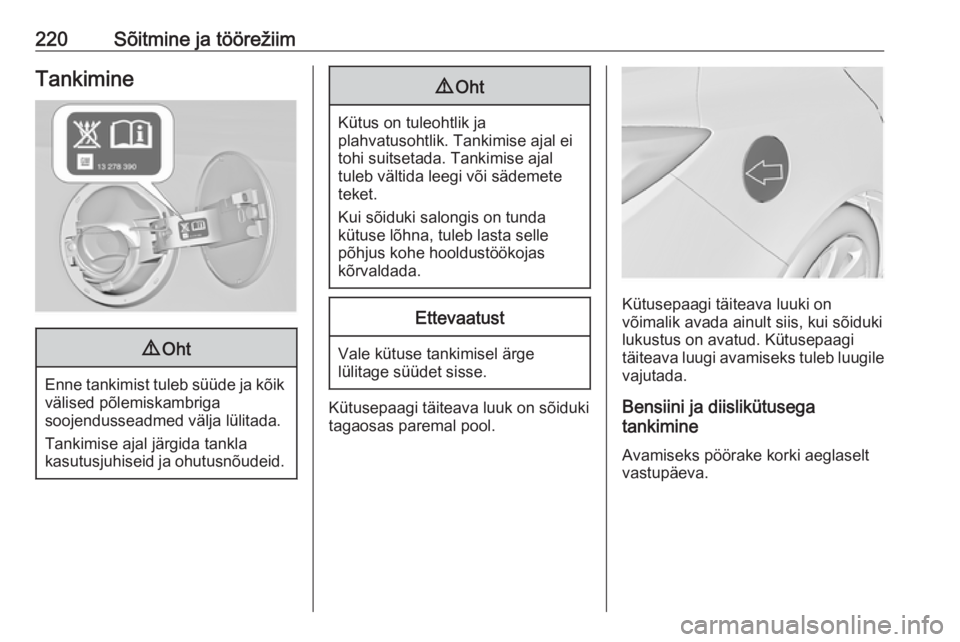

220Sõitmine ja töörežiimTankimine9Oht
Enne tankimist tuleb süüde ja kõik
välised põlemiskambriga
soojendusseadmed välja lülitada.
Tankimise ajal järgida tankla
kasutusjuhiseid ja ohutusnõudeid.
9 Oht
Kütus on tuleohtlik ja
plahvatusohtlik. Tankimise ajal ei tohi suitsetada. Tankimise ajal
tuleb vältida leegi või sädemete
teket.
Kui sõiduki salongis on tunda
kütuse lõhna, tuleb lasta selle
põhjus kohe hooldustöökojas
kõrvaldada.
Ettevaatust
Vale kütuse tankimisel ärge
lülitage süüdet sisse.
Kütusepaagi täiteava luuk on sõiduki
tagaosas paremal pool.
Kütusepaagi täiteava luuki on
võimalik avada ainult siis, kui sõiduki
lukustus on avatud. Kütusepaagi
täiteava luugi avamiseks tuleb luugile vajutada.
Bensiini ja diislikütusega
tankimine
Avamiseks pöörake korki aeglaselt vastupäeva.

Sõitmine ja töörežiim221

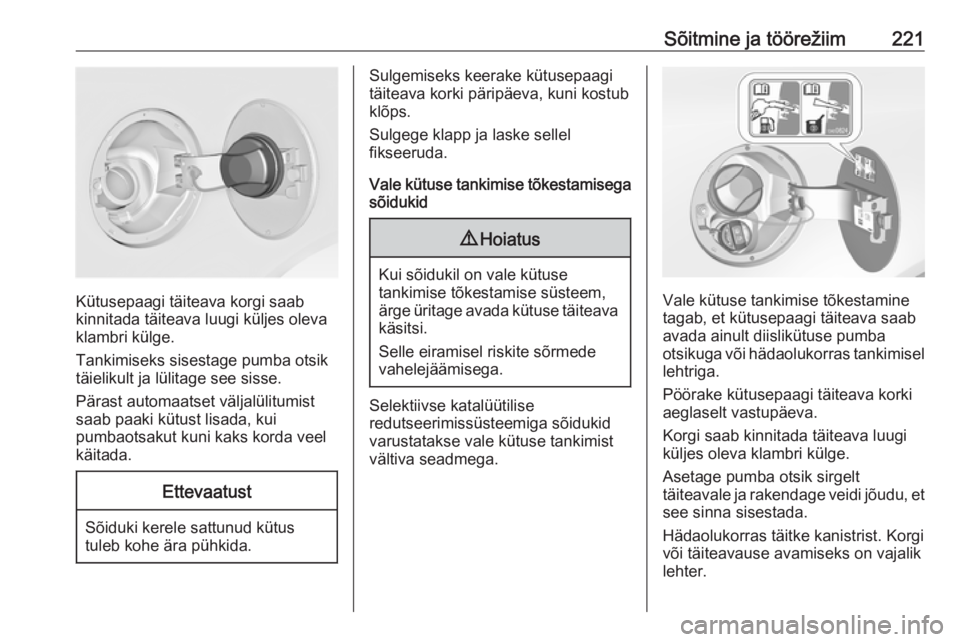

Kütusepaagi täiteava korgi saab
kinnitada täiteava luugi küljes oleva
klambri külge.
Tankimiseks sisestage pumba otsik
täielikult ja lülitage see sisse.
Pärast automaatset väljalülitumist
saab paaki kütust lisada, kui
pumbaotsakut kuni kaks korda veel
käitada.
Ettevaatust
Sõiduki kerele sattunud kütus
tuleb kohe ära pühkida.
Sulgemiseks keerake kütusepaagi täiteava korki päripäeva, kuni kostub
klõps.
Sulgege klapp ja laske sellel
fikseeruda.
Vale kütuse tankimise tõkestamisega sõidukid9 Hoiatus
Kui sõidukil on vale kütuse
tankimise tõkestamise süsteem,
ärge üritage avada kütuse täiteava käsitsi.
Selle eiramisel riskite sõrmede
vahelejäämisega.
Selektiivse katalüütilise
redutseerimissüsteemiga sõidukid
varustatakse vale kütuse tankimist
vältiva seadmega.
Vale kütuse tankimise tõkestamine
tagab, et kütusepaagi täiteava saab
avada ainult diislikütuse pumba
otsikuga või hädaolukorras tankimisel
lehtriga.
Pöörake kütusepaagi täiteava korki
aeglaselt vastupäeva.
Korgi saab kinnitada täiteava luugi küljes oleva klambri külge.
Asetage pumba otsik sirgelt
täiteavale ja rakendage veidi jõudu, et see sinna sisestada.
Hädaolukorras täitke kanistrist. Korgi
või täiteavause avamiseks on vajalik
lehter.

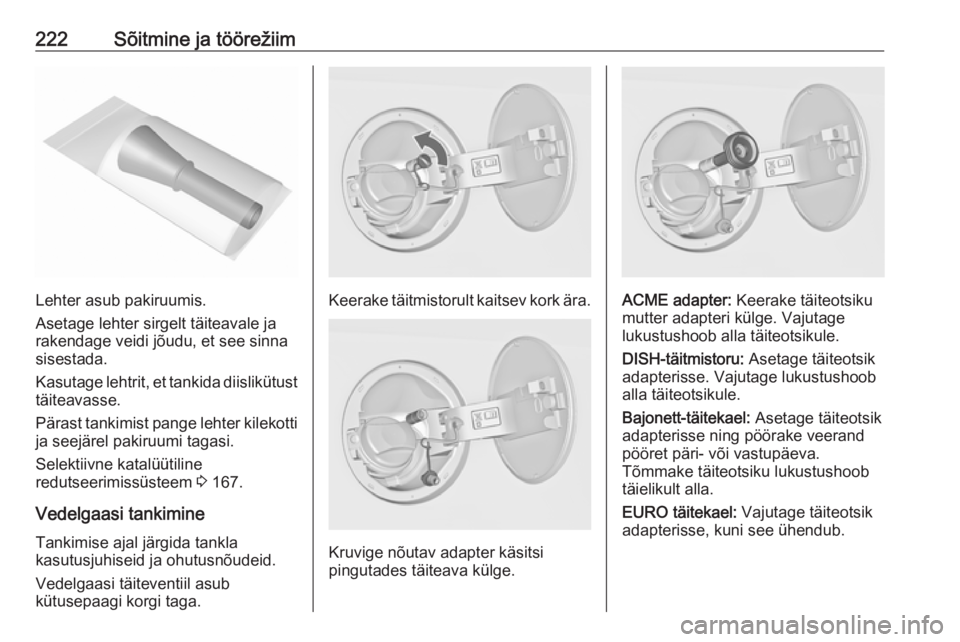

222Sõitmine ja töörežiim
Lehter asub pakiruumis.
Asetage lehter sirgelt täiteavale ja rakendage veidi jõudu, et see sinna
sisestada.
Kasutage lehtrit, et tankida diislikütust täiteavasse.
Pärast tankimist pange lehter kilekotti
ja seejärel pakiruumi tagasi.
Selektiivne katalüütiline
redutseerimissüsteem 3 167.
Vedelgaasi tankimine
Tankimise ajal järgida tankla
kasutusjuhiseid ja ohutusnõudeid.
Vedelgaasi täiteventiil asub
kütusepaagi korgi taga.Keerake täitmistorult kaitsev kork ära.
Kruvige nõutav adapter käsitsi
pingutades täiteava külge.
ACME adapter: Keerake täiteotsiku
mutter adapteri külge. Vajutage
lukustushoob alla täiteotsikule.
DISH-täitmistoru: Asetage täiteotsik
adapterisse. Vajutage lukustushoob alla täiteotsikule.
Bajonett-täitekael: Asetage täiteotsik
adapterisse ning pöörake veerand
pööret päri- või vastupäeva.
Tõmmake täiteotsiku lukustushoob
täielikult alla.
EURO täitekael: Vajutage täiteotsik
adapterisse, kuni see ühendub.

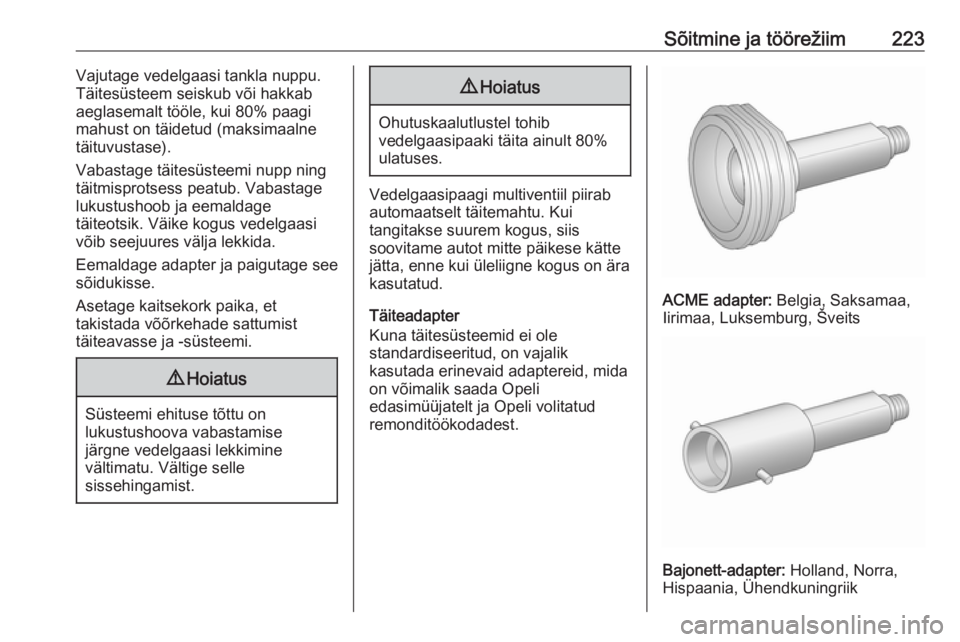

Sõitmine ja töörežiim223Vajutage vedelgaasi tankla nuppu.
Täitesüsteem seiskub või hakkab
aeglasemalt tööle, kui 80% paagi
mahust on täidetud (maksimaalne
täituvustase).
Vabastage täitesüsteemi nupp ning
täitmisprotsess peatub. Vabastage
lukustushoob ja eemaldage
täiteotsik. Väike kogus vedelgaasi
võib seejuures välja lekkida.
Eemaldage adapter ja paigutage see
sõidukisse.
Asetage kaitsekork paika, et
takistada võõrkehade sattumist
täiteavasse ja -süsteemi.9 Hoiatus
Süsteemi ehituse tõttu on
lukustushoova vabastamise
järgne vedelgaasi lekkimine
vältimatu. Vältige selle
sissehingamist.
9 Hoiatus
Ohutuskaalutlustel tohib
vedelgaasipaaki täita ainult 80%
ulatuses.
Vedelgaasipaagi multiventiil piirab
automaatselt täitemahtu. Kui
tangitakse suurem kogus, siis
soovitame autot mitte päikese kätte
jätta, enne kui üleliigne kogus on ära
kasutatud.
Täiteadapter
Kuna täitesüsteemid ei ole
standardiseeritud, on vajalik
kasutada erinevaid adaptereid, mida
on võimalik saada Opeli
edasimüüjatelt ja Opeli volitatud
remonditöökodadest.
ACME adapter: Belgia, Saksamaa,
Iirimaa, Luksemburg, Šveits
Bajonett-adapter: Holland, Norra,
Hispaania, Ühendkuningriik

224Sõitmine ja töörežiim

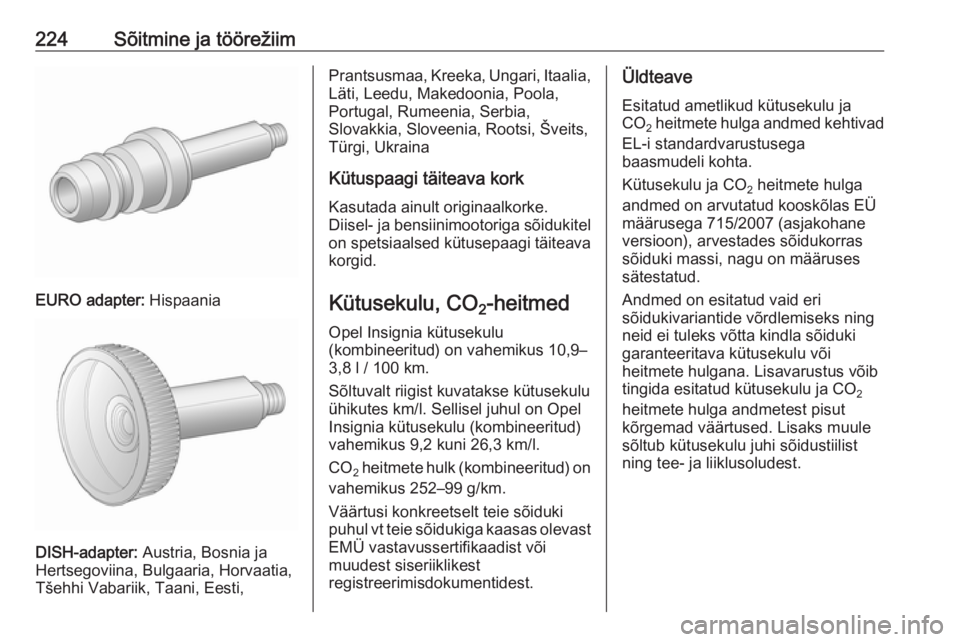

EURO adapter: Hispaania
DISH-adapter: Austria, Bosnia ja
Hertsegoviina, Bulgaaria, Horvaatia,
Tšehhi Vabariik, Taani, Eesti,
Prantsusmaa, Kreeka, Ungari, Itaalia,
Läti, Leedu, Makedoonia, Poola,
Portugal, Rumeenia, Serbia,
Slovakkia, Sloveenia, Rootsi, Šveits,
Türgi, Ukraina
Kütuspaagi täiteava kork
Kasutada ainult originaalkorke.
Diisel- ja bensiinimootoriga sõidukitel on spetsiaalsed kütusepaagi täiteava
korgid.
Kütusekulu, CO 2-heitmed
Opel Insignia kütusekulu
(kombineeritud) on vahemikus 10,9–
3,8 l / 100 km.
Sõltuvalt riigist kuvatakse kütusekulu
ühikutes km/l. Sellisel juhul on Opel
Insignia kütusekulu (kombineeritud)
vahemikus 9,2 kuni 26,3 km/l.
CO 2 heitmete hulk (kombineeritud) on
vahemikus 252–99 g/km.
Väärtusi konkreetselt teie sõiduki
puhul vt teie sõidukiga kaasas olevast
EMÜ vastavussertifikaadist või
muudest siseriiklikest
registreerimisdokumentidest.Üldteave
Esitatud ametlikud kütusekulu ja
CO 2 heitmete hulga andmed kehtivad
EL-i standardvarustusega
baasmudeli kohta.
Kütusekulu ja CO 2 heitmete hulga
andmed on arvutatud kooskõlas EÜ
määrusega 715/2007 (asjakohane
versioon), arvestades sõidukorras
sõiduki massi, nagu on määruses
sätestatud.
Andmed on esitatud vaid eri
sõidukivariantide võrdlemiseks ning
neid ei tuleks võtta kindla sõiduki
garanteeritava kütusekulu või
heitmete hulgana. Lisavarustus võib
tingida esitatud kütusekulu ja CO 2
heitmete hulga andmetest pisut
kõrgemad väärtused. Lisaks muule
sõltub kütusekulu juhi sõidustiilist
ning tee- ja liiklusoludest.

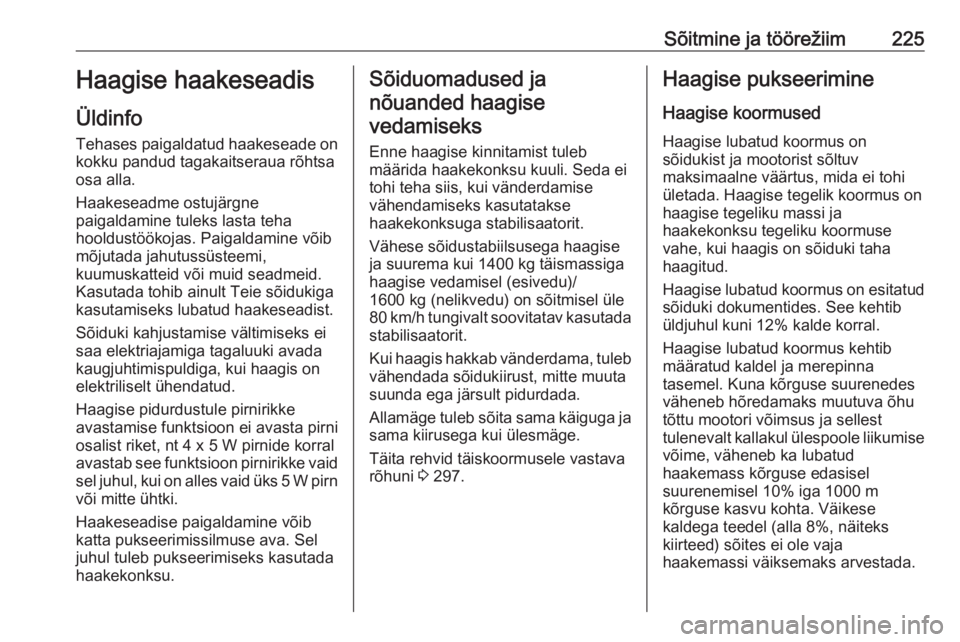

Sõitmine ja töörežiim225Haagise haakeseadis
Üldinfo Tehases paigaldatud haakeseade onkokku pandud tagakaitseraua rõhtsa
osa alla.
Haakeseadme ostujärgne
paigaldamine tuleks lasta teha
hooldustöökojas. Paigaldamine võib
mõjutada jahutussüsteemi,
kuumuskatteid või muid seadmeid.
Kasutada tohib ainult Teie sõidukiga
kasutamiseks lubatud haakeseadist.
Sõiduki kahjustamise vältimiseks ei
saa elektriajamiga tagaluuki avada
kaugjuhtimispuldiga, kui haagis on
elektriliselt ühendatud.
Haagise pidurdustule pirnirikke
avastamise funktsioon ei avasta pirni
osalist riket, nt 4 x 5 W pirnide korral
avastab see funktsioon pirnirikke vaid
sel juhul, kui on alles vaid üks 5 W pirn või mitte ühtki.
Haakeseadise paigaldamine võib
katta pukseerimissilmuse ava. Sel
juhul tuleb pukseerimiseks kasutada
haakekonksu.Sõiduomadused ja
nõuanded haagisevedamiseks
Enne haagise kinnitamist tuleb
määrida haakekonksu kuuli. Seda ei
tohi teha siis, kui vänderdamise
vähendamiseks kasutatakse
haakekonksuga stabilisaatorit.
Vähese sõidustabiilsusega haagise
ja suurema kui 1400 kg täismassiga
haagise vedamisel (esivedu)/
1600 kg (nelikvedu) on sõitmisel üle
80 km/h tungivalt soovitatav kasutada
stabilisaatorit.
Kui haagis hakkab vänderdama, tuleb vähendada sõidukiirust, mitte muuta
suunda ega järsult pidurdada.
Allamäge tuleb sõita sama käiguga ja
sama kiirusega kui ülesmäge.
Täita rehvid täiskoormusele vastava
rõhuni 3 297.Haagise pukseerimine
Haagise koormused
Haagise lubatud koormus on
sõidukist ja mootorist sõltuv
maksimaalne väärtus, mida ei tohi
ületada. Haagise tegelik koormus on
haagise tegeliku massi ja
haakekonksu tegeliku koormuse
vahe, kui haagis on sõiduki taha
haagitud.
Haagise lubatud koormus on esitatud sõiduki dokumentides. See kehtib
üldjuhul kuni 12% kalde korral.
Haagise lubatud koormus kehtib
määratud kaldel ja merepinna
tasemel. Kuna kõrguse suurenedes
väheneb hõredamaks muutuva õhu
tõttu mootori võimsus ja sellest
tulenevalt kallakul ülespoole liikumise
võime, väheneb ka lubatud
haakemass kõrguse edasisel
suurenemisel 10% iga 1000 m
kõrguse kasvu kohta. Väikese
kaldega teedel (alla 8%, näiteks
kiirteed) sõites ei ole vaja
haakemassi väiksemaks arvestada.

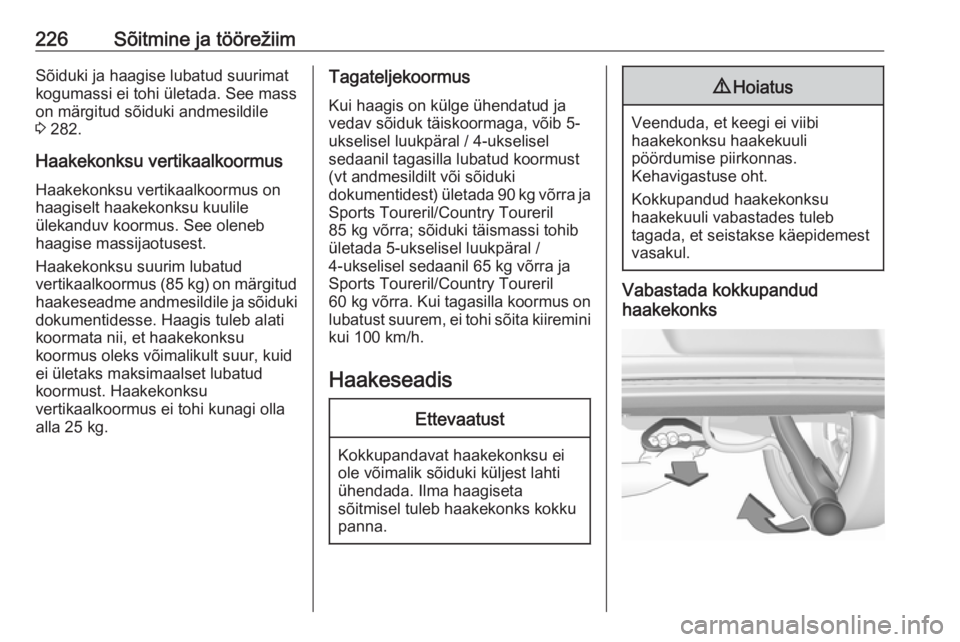

226Sõitmine ja töörežiimSõiduki ja haagise lubatud suurimat
kogumassi ei tohi ületada. See mass
on märgitud sõiduki andmesildile
3 282.
Haakekonksu vertikaalkoormus
Haakekonksu vertikaalkoormus on
haagiselt haakekonksu kuulile
ülekanduv koormus. See oleneb
haagise massijaotusest.
Haakekonksu suurim lubatud
vertikaalkoormus (85 kg) on märgitud
haakeseadme andmesildile ja sõiduki dokumentidesse. Haagis tuleb alati
koormata nii, et haakekonksu
koormus oleks võimalikult suur, kuid
ei ületaks maksimaalset lubatud
koormust. Haakekonksu
vertikaalkoormus ei tohi kunagi olla
alla 25 kg.Tagateljekoormus
Kui haagis on külge ühendatud ja
vedav sõiduk täiskoormaga, võib 5-
ukselisel luukpäral / 4-ukselisel
sedaanil tagasilla lubatud koormust
(vt andmesildilt või sõiduki
dokumentidest) ületada 90 kg võrra ja
Sports Toureril/Country Toureril
85 kg võrra; sõiduki täismassi tohib
ületada 5-ukselisel luukpäral /
4-ukselisel sedaanil 65 kg võrra ja
Sports Toureril/Country Toureril
60 kg võrra. Kui tagasilla koormus on
lubatust suurem, ei tohi sõita kiiremini kui 100 km/h.
HaakeseadisEttevaatust
Kokkupandavat haakekonksu ei
ole võimalik sõiduki küljest lahti
ühendada. Ilma haagiseta
sõitmisel tuleb haakekonks kokku
panna.
9 Hoiatus
Veenduda, et keegi ei viibi
haakekonksu haakekuuli
pöördumise piirkonnas.
Kehavigastuse oht.
Kokkupandud haakekonksu
haakekuuli vabastades tuleb
tagada, et seistakse käepidemest
vasakul.
Vabastada kokkupandud
haakekonks

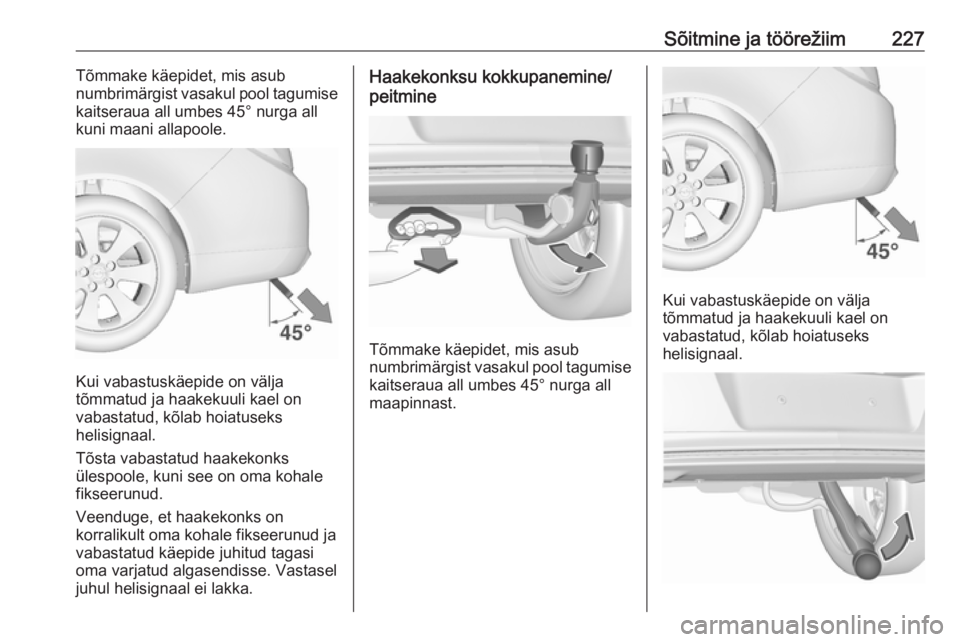

Sõitmine ja töörežiim227Tõmmake käepidet, mis asub
numbrimärgist vasakul pool tagumise
kaitseraua all umbes 45° nurga all
kuni maani allapoole.
Kui vabastuskäepide on välja
tõmmatud ja haakekuuli kael on
vabastatud, kõlab hoiatuseks
helisignaal.
Tõsta vabastatud haakekonks
ülespoole, kuni see on oma kohale
fikseerunud.
Veenduge, et haakekonks on
korralikult oma kohale fikseerunud ja
vabastatud käepide juhitud tagasi
oma varjatud algasendisse. Vastasel
juhul helisignaal ei lakka.
Haakekonksu kokkupanemine/
peitmine
Tõmmake käepidet, mis asub
numbrimärgist vasakul pool tagumise
kaitseraua all umbes 45° nurga all
maapinnast.
Kui vabastuskäepide on välja
tõmmatud ja haakekuuli kael on
vabastatud, kõlab hoiatuseks
helisignaal.

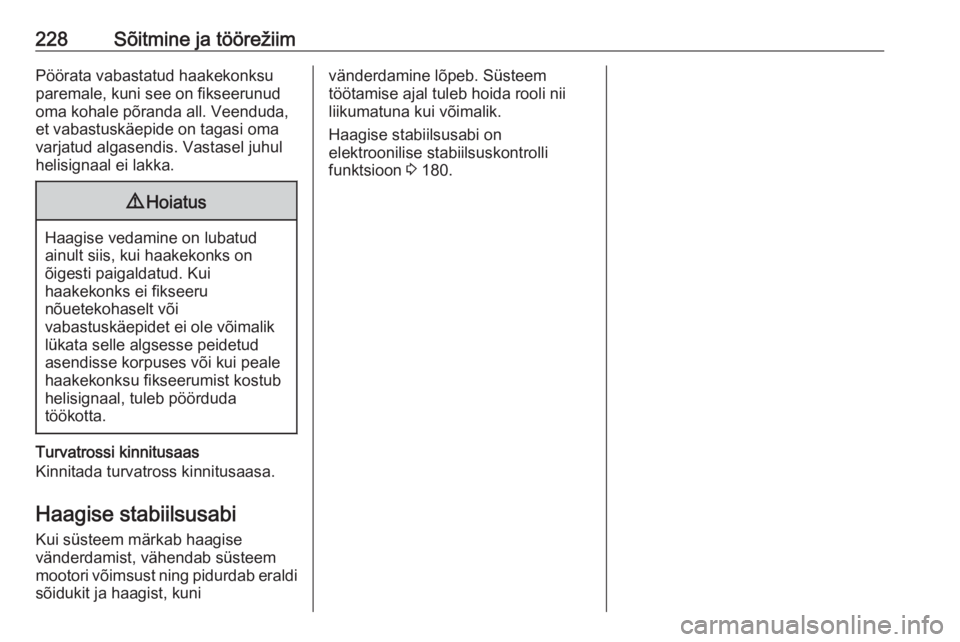

228Sõitmine ja töörežiimPöörata vabastatud haakekonksu
paremale, kuni see on fikseerunud
oma kohale põranda all. Veenduda,
et vabastuskäepide on tagasi oma
varjatud algasendis. Vastasel juhul
helisignaal ei lakka.9 Hoiatus
Haagise vedamine on lubatud
ainult siis, kui haakekonks on
õigesti paigaldatud. Kui
haakekonks ei fikseeru
nõuetekohaselt või
vabastuskäepidet ei ole võimalik
lükata selle algsesse peidetud
asendisse korpuses või kui peale
haakekonksu fikseerumist kostub
helisignaal, tuleb pöörduda
töökotta.
Turvatrossi kinnitusaas
Kinnitada turvatross kinnitusaasa.
Haagise stabiilsusabi
Kui süsteem märkab haagise
vänderdamist, vähendab süsteem
mootori võimsust ning pidurdab eraldi sõidukit ja haagist, kuni
vänderdamine lõpeb. Süsteem
töötamise ajal tuleb hoida rooli nii
liikumatuna kui võimalik.
Haagise stabiilsusabi on
elektroonilise stabiilsuskontrolli
funktsioon 3 180.
