Керування автомобілем та експлуатація259Розкладіть складену
з'єднувальну штангу з
кульковим наконечником
Потягніть за рукоятку, розташовану ліворуч від номерного знака під
заднім бампером, під кутом
приблизно 45° до поверхні ґрунту.
Після того, як ви відпустите ручку
розчіплювача і палець з кульковим
наконечником від'єднається,
пролунає звуковий сигнал.
Візьміть розкладену з'єднувальну
штангу з кульковим наконечником і
піднімайте її, доки вона стане на
місце.
Слідкуйте за тим, щоб зчіпний
пристрій кульового типу був
правильно встановлений, інакше
звуковий сигнал не припиниться.
Зберігання/складання
з'єднувальної штанги з
кульковим наконечником
Відтягніть рукоятку, яка
знаходиться ліворуч від номерного
знака під заднім бампером, на кут
приблизно 45° відносно землі.

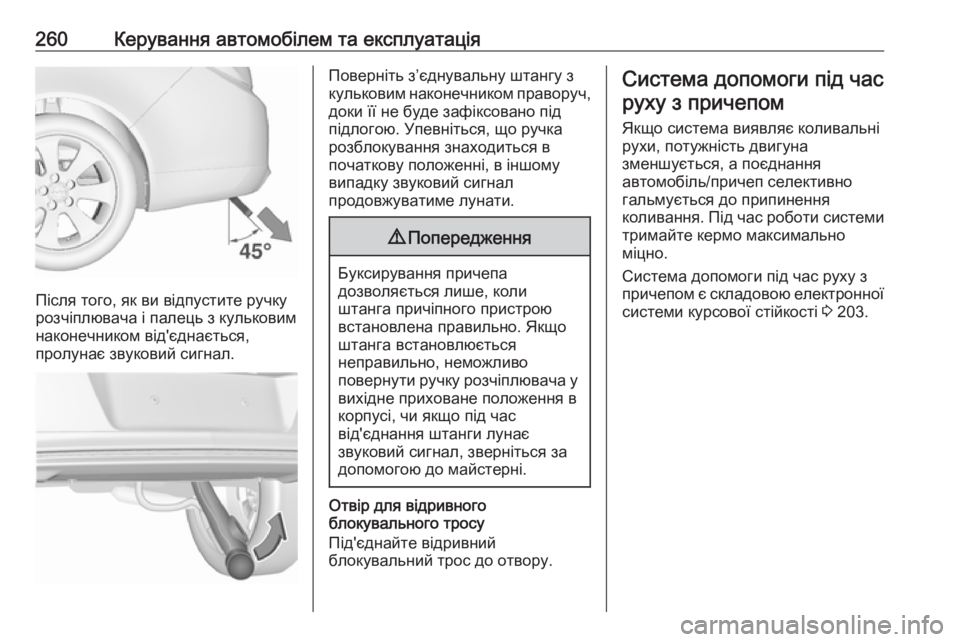

260Керування автомобілем та експлуатація
Після того, як ви відпустите ручку
розчіплювача і палець з кульковим наконечником від'єднається,
пролунає звуковий сигнал.
Поверніть з’єднувальну штангу з
кульковим наконечником праворуч,
доки її не буде зафіксовано під
підлогою. Упевніться, що ручка
розблокування знаходиться в
початкову положенні, в іншому
випадку звуковий сигнал
продовжуватиме лунати.9 Попередження
Буксирування причепа
дозволяється лише, коли
штанга причіпного пристрою
встановлена правильно. Якщо
штанга встановлюється
неправильно, неможливо
повернути ручку розчіплювача у вихідне приховане положення вкорпусі, чи якщо під час
від'єднання штанги лунає
звуковий сигнал, зверніться за
допомогою до майстерні.
Отвір для відривного
блокувального тросу
Під'єднайте відривний
блокувальний трос до отвору.
Система допомоги під час
руху з причепом
Якщо система виявляє коливальнірухи, потужність двигуна
зменшується, а поєднання
автомобіль/причеп селективно гальмується до припинення
коливання. Під час роботи системи тримайте кермо максимально
міцно.
Система допомоги під час руху з
причепом є складовою електронної
системи курсової стійкості 3 203.

Догляд за автомобілем261Догляд за
автомобілемЗагальна інформація ...............262
Аксесуари та модифікації автомобілів ............................ 262
Зберігання автомобіля ..........262
Отримання автомобіля після відпрацювання ресурсу ........263
Перевірки автомобіля ..............263
Виконання робіт .....................263
Капот ....................................... 264
Моторні мастила ....................264
Робоча рідина в автоматичній трансмісії ............................... 266
Охолоджуюча рідина двигуна .................................. 266
Робоча рідина гідропідсилювача керма .......267
Рідина в бачку омивача ......... 268
Гальма .................................... 268
Гальмівна рідина ...................269
Автомобільний акумулятор ...269
Випуск води й бруду з системи дизельного пального ............271
Заміна щітки склоочисника ...271Заміна лампи ............................ 272
Галогенові фари ....................273
Ксенонові фари ......................276
Протитуманні фари ................ 277
Задні ліхтарі ........................... 278
Бокові ліхтарі повороту .........281
Освітлення номерного знака 282
Ліхтарі салону ........................ 282
Освітлення панелі приладів ..283
Електрична система ................283
Запобіжники ........................... 283
Блок запобіжників моторного відділення .............................. 285
Блок запобіжників панелі приладів ................................ 287
Блок запобіжників вантажного відділення .............................. 288
Інструменти автомобіля ..........290
Інструменти ............................ 290
Колеса та шини ........................291
Зимові шини ........................... 291
Позначення шин ....................291
Тиск у шинах .......................... 291
Система контролю тиску в шинах ..................................... 293
Глибина малюнка протектора ............................ 295
Зміна шини та розміру колеса .................................... 296Колісні ковпаки.......................296
Ланцюги для шин ...................296
Комплект для ремонту шин ...297
Заміна коліс ............................ 300
Запасне колесо ......................303
Запуск від зовнішнього дже‐
рела ........................................... 306
Буксирування ............................ 308
Буксирування автомобіля .....308
Буксирування іншого автомобіля ............................ 310
Догляд за зовнішнім виглядом 312 Догляд за зовнішнімичастинами ............................. 312
Догляд за салоном ................. 314

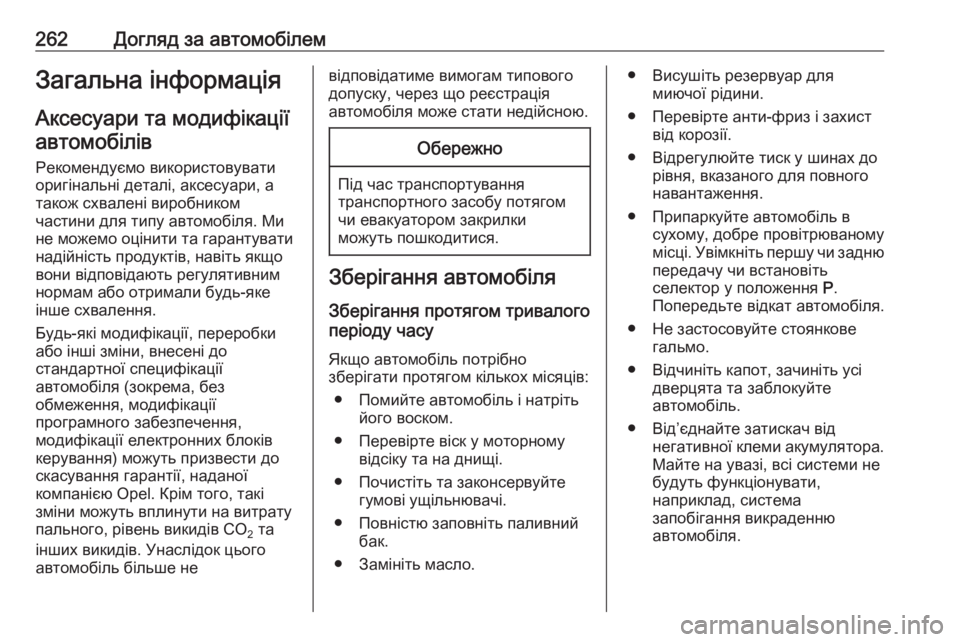

262Догляд за автомобілемЗагальна інформаціяАксесуари та модифікаціїавтомобілів
Рекомендуємо використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для типу автомобіля. Ми
не можемо оцінити та гарантувати
надійність продуктів, навіть якщо
вони відповідають регулятивним
нормам або отримали будь-яке
інше схвалення.
Будь-які модифікації, переробки або інші зміни, внесені до
стандартної специфікації
автомобіля (зокрема, без
обмеження, модифікації
програмного забезпечення,
модифікації електронних блоків керування) можуть призвести доскасування гарантії, наданої
компанією Opel. Крім того, такі
зміни можуть вплинути на витрату
пального, рівень викидів CO 2 та
інших викидів. Унаслідок цього
автомобіль більше невідповідатиме вимогам типового допуску, через що реєстрація
автомобіля може стати недійсною.Обережно
Під час транспортування
транспортного засобу потягом чи евакуатором закрилки
можуть пошкодитися.
Зберігання автомобіля
Зберігання протягом тривалого
періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
● Помийте автомобіль і натріть його воском.
● Перевірте віск у моторному відсіку та на днищі.
● Почистіть та законсервуйте гумові ущільнювачі.
● Повністю заповніть паливний бак.
● Замініть масло.
● Висушіть резервуар для миючої рідини.
● Перевірте анти-фриз і захист від корозії.
● Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
● Припаркуйте автомобіль в сухому, добре провітрюваномумісці. Увімкніть першу чи задню передачу чи встановіть
селектор у положення P.
Попередьте відкат автомобіля.
● Не застосовуйте стоянкове гальмо.
● Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
● Від’єднайте затискач від негативної клеми акумулятора.
Майте на увазі, всі системи не
будуть функціонувати,
наприклад, система
запобігання викраденню
автомобіля.

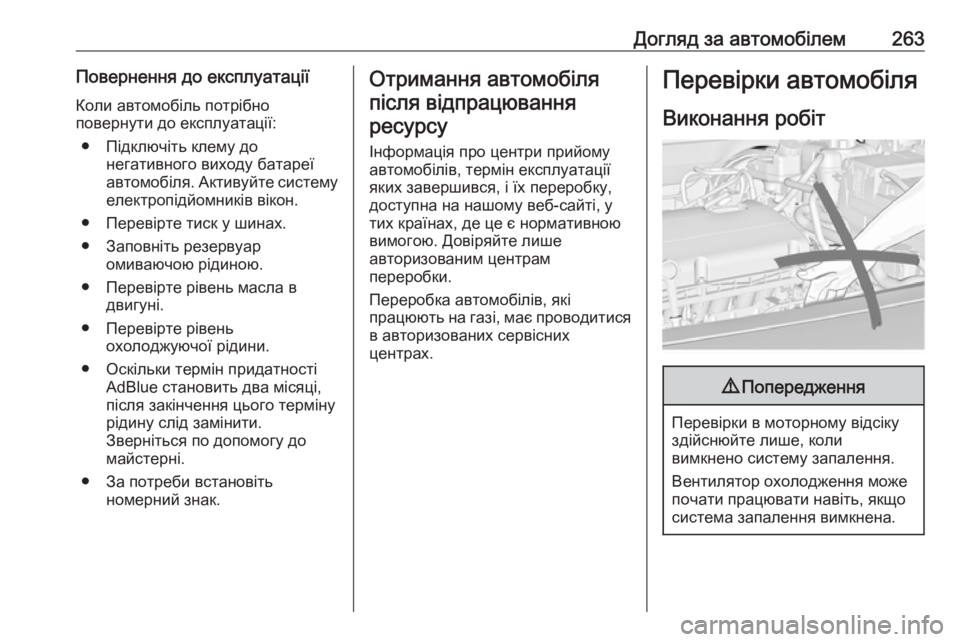

Догляд за автомобілем263Повернення до експлуатаціїКоли автомобіль потрібно
повернути до експлуатації:
● Підключіть клему до негативного виходу батареї
автомобіля. Активуйте систему
електропідйомників вікон.
● Перевірте тиск у шинах.
● Заповніть резервуар омиваючою рідиною.
● Перевірте рівень масла в двигуні.
● Перевірте рівень охолоджуючої рідини.
● Оскільки термін придатності AdBlue становить два місяці,
після закінчення цього терміну
рідину слід замінити.
Зверніться по допомогу до
майстерні.
● За потреби встановіть номерний знак.Отримання автомобіля
після відпрацюванняресурсу
Інформація про центри прийому
автомобілів, термін експлуатації
яких завершився, і їх переробку,
доступна на нашому веб-сайті, у
тих країнах, де це є нормативною
вимогою. Довіряйте лише
авторизованим центрам
переробки.
Переробка автомобілів, які
працюють на газі, має проводитися
в авторизованих сервісних
центрах.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему запалення.
Вентилятор охолодження може
почати працювати навіть, якщо
система запалення вимкнена.

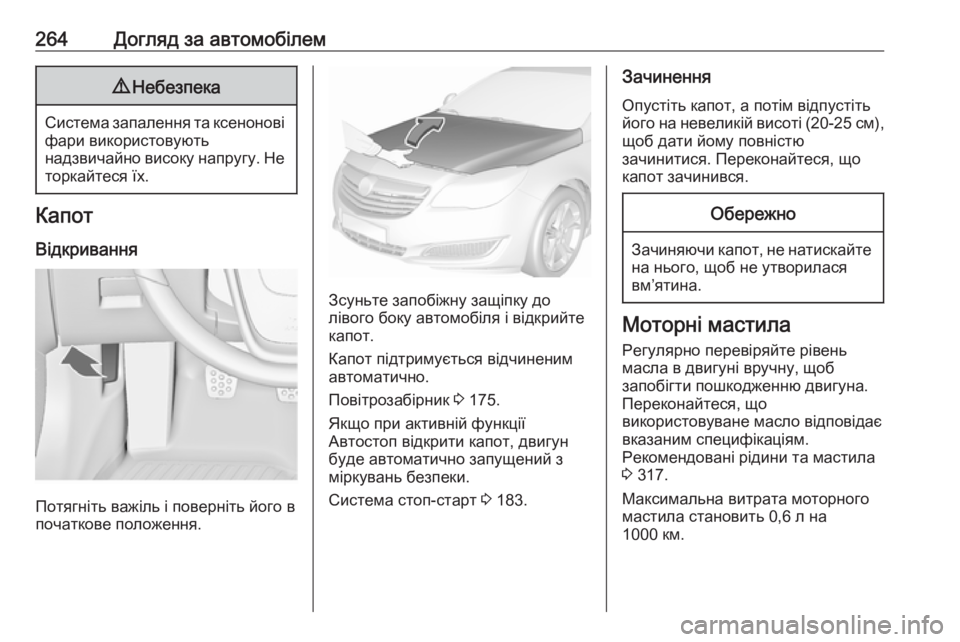

264Догляд за автомобілем9Небезпека
Система запалення та ксенонові
фари використовують
надзвичайно високу напругу. Не торкайтеся їх.
Капот
Відкривання
Потягніть важіль і поверніть його в
початкове положення.
Зсуньте запобіжну защіпку до
лівого боку автомобіля і відкрийте капот.
Капот підтримується відчиненим автоматично.
Повітрозабірник 3 175.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
Система стоп-старт 3 183.
Зачинення
Опустіть капот, а потім відпустіть
його на невеликій висоті (20-25 см ),
щоб дати йому повністю зачинитися. Переконайтеся, що
капот зачинився.Обережно
Зачиняючи капот, не натискайте на нього, щоб не утворилася
вм’ятина.
Моторні мастила
Регулярно перевіряйте рівень
масла в двигуні вручну, щоб
запобігти пошкодженню двигуна.
Переконайтеся, що
використовуване масло відповідає вказаним специфікаціям.
Рекомендовані рідини та мастила
3 317.
Максимальна витрата моторного
мастила становить 0,6 л на
1000 км.

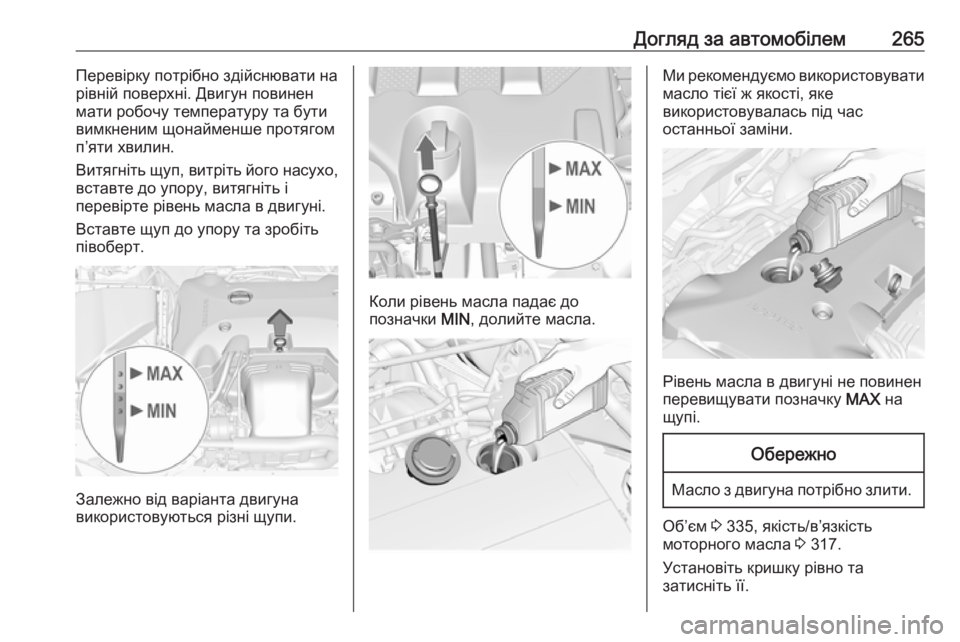

Догляд за автомобілем265Перевірку потрібно здійснювати на
рівній поверхні. Двигун повинен
мати робочу температуру та бути
вимкненим щонайменше протягом
п’яти хвилин.
Витягніть щуп, витріть його насухо,
вставте до упору, витягніть і
перевірте рівень масла в двигуні.
Вставте щуп до упору та зробіть
півоберт.
Залежно від варіанта двигуна
використовуються різні щупи.
Коли рівень масла падає до
позначки MIN, долийте масла.
Ми рекомендуємо використовувати
масло тієї ж якості, яке
використовувалась під час
останньої заміни.
Рівень масла в двигуні не повинен
перевищувати позначку MAX на
щупі.
Обережно
Масло з двигуна потрібно злити.
Об’єм 3 335, якість/в’язкість
моторного масла 3 317.
Установіть кришку рівно та
затисніть її.

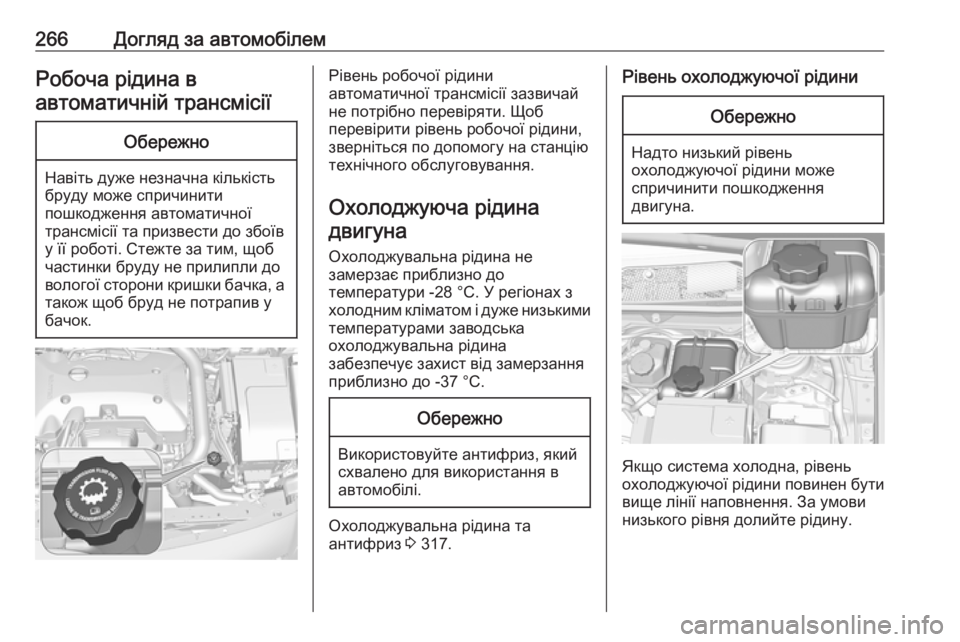

266Догляд за автомобілемРобоча рідина в
автоматичній трансмісіїОбережно
Навіть дуже незначна кількість
бруду може спричинити
пошкодження автоматичної
трансмісії та призвести до збоїв
у її роботі. Стежте за тим, щоб
частинки бруду не прилипли до вологої сторони кришки бачка, а
також щоб бруд не потрапив у бачок.
Рівень робочої рідини
автоматичної трансмісії зазвичай
не потрібно перевіряти. Щоб
перевірити рівень робочої рідини,
зверніться по допомогу на станцію
технічного обслуговування.
Охолоджуюча рідинадвигуна
Охолоджувальна рідина не
замерзає приблизно до
температури -28 °C. У регіонах з
холодним кліматом і дуже низькими температурами заводська
охолоджувальна рідина
забезпечує захист від замерзання
приблизно до -37 °C.Обережно
Використовуйте антифриз, який
схвалено для використання в автомобілі.
Охолоджувальна рідина та
антифриз 3 317.
Рівень охолоджуючої рідиниОбережно
Надто низький рівень
охолоджуючої рідини може
спричинити пошкодження
двигуна.
Якщо система холодна, рівень
охолоджуючої рідини повинен бути
вище лінії наповнення. За умови
низького рівня долийте рідину.

Догляд за автомобілем267

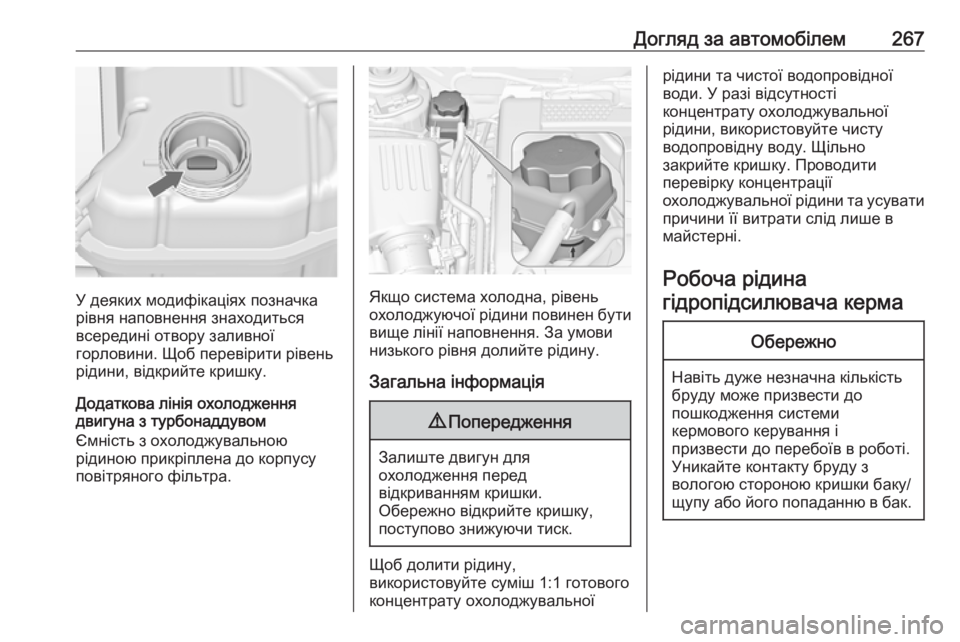

У деяких модифікаціях позначка
рівня наповнення знаходиться
всередині отвору заливної
горловини. Щоб перевірити рівень
рідини, відкрийте кришку.
Додаткова лінія охолодження
двигуна з турбонаддувом
Ємність з охолоджувальною
рідиною прикріплена до корпусу повітряного фільтра.Якщо система холодна, рівень
охолоджуючої рідини повинен бути
вище лінії наповнення. За умови
низького рівня долийте рідину.
Загальна інформація
9 Попередження
Залиште двигун для
охолодження перед
відкриванням кришки.
Обережно відкрийте кришку,
поступово знижуючи тиск.
Щоб долити рідину,
використовуйте суміш 1:1 готового
концентрату охолоджувальної
рідини та чистої водопровідної
води. У разі відсутності
концентрату охолоджувальної
рідини, використовуйте чисту
водопровідну воду. Щільно
закрийте кришку. Проводити
перевірку концентрації
охолоджувальної рідини та усувати причини її витрати слід лише в
майстерні.
Робоча рідина
гідропідсилювача кермаОбережно
Навіть дуже незначна кількість
бруду може призвести до
пошкодження системи
кермового керування і
призвести до перебоїв в роботі.
Уникайте контакту бруду з
вологою стороною кришки баку/
щупу або його попаданню в бак.

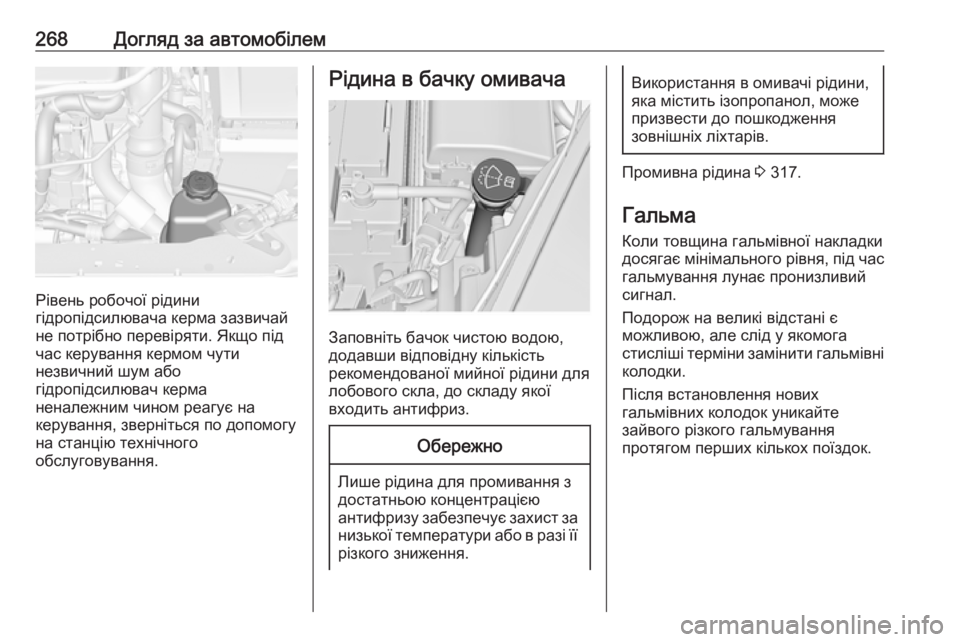

268Догляд за автомобілем
Рівень робочої рідини
гідропідсилювача керма зазвичай
не потрібно перевіряти. Якщо під
час керування кермом чути
незвичний шум або
гідропідсилювач керма
неналежним чином реагує на
керування, зверніться по допомогу
на станцію технічного
обслуговування.
Рідина в бачку омивача
Заповніть бачок чистою водою,
додавши відповідну кількість
рекомендованої мийної рідини для
лобового скла, до складу якої
входить антифриз.
Обережно
Лише рідина для промивання з
достатньою концентрацією
антифризу забезпечує захист за
низької температури або в разі її різкого зниження.
Використання в омивачі рідини,
яка містить ізопропанол, може
призвести до пошкодження
зовнішніх ліхтарів.
Промивна рідина 3 317.
Гальма
Коли товщина гальмівної накладки
досягає мінімального рівня, під час
гальмування лунає пронизливий сигнал.
Подорож на великі відстані є
можливою, але слід у якомога
стисліші терміни замінити гальмівні
колодки.
Після встановлення нових
гальмівних колодок уникайте
зайвого різкого гальмування
протягом перших кількох поїздок.
