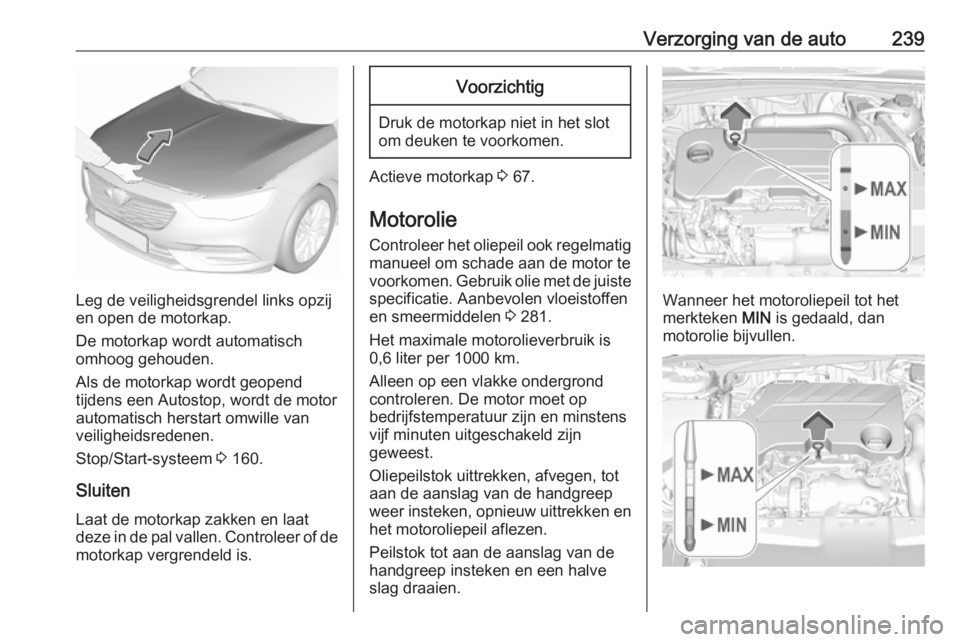

Verzorging van de auto239
Leg de veiligheidsgrendel links opzij
en open de motorkap.
De motorkap wordt automatisch
omhoog gehouden.
Als de motorkap wordt geopend
tijdens een Autostop, wordt de motor automatisch herstart omwille van
veiligheidsredenen.
Stop/Start-systeem 3 160.
Sluiten Laat de motorkap zakken en laat
deze in de pal vallen. Controleer of de
motorkap vergrendeld is.
Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Actieve motorkap 3 67.
Motorolie Controleer het oliepeil ook regelmatig
manueel om schade aan de motor te voorkomen. Gebruik olie met de juiste
specificatie. Aanbevolen vloeistoffen
en smeermiddelen 3 281.
Het maximale motorolieverbruik is
0,6 liter per 1000 km.
Alleen op een vlakke ondergrond
controleren. De motor moet op
bedrijfstemperatuur zijn en minstens
vijf minuten uitgeschakeld zijn
geweest.
Oliepeilstok uittrekken, afvegen, tot
aan de aanslag van de handgreep weer insteken, opnieuw uittrekken en het motoroliepeil aflezen.
Peilstok tot aan de aanslag van de
handgreep insteken en een halve
slag draaien.
Wanneer het motoroliepeil tot het merkteken MIN is gedaald, dan
motorolie bijvullen.

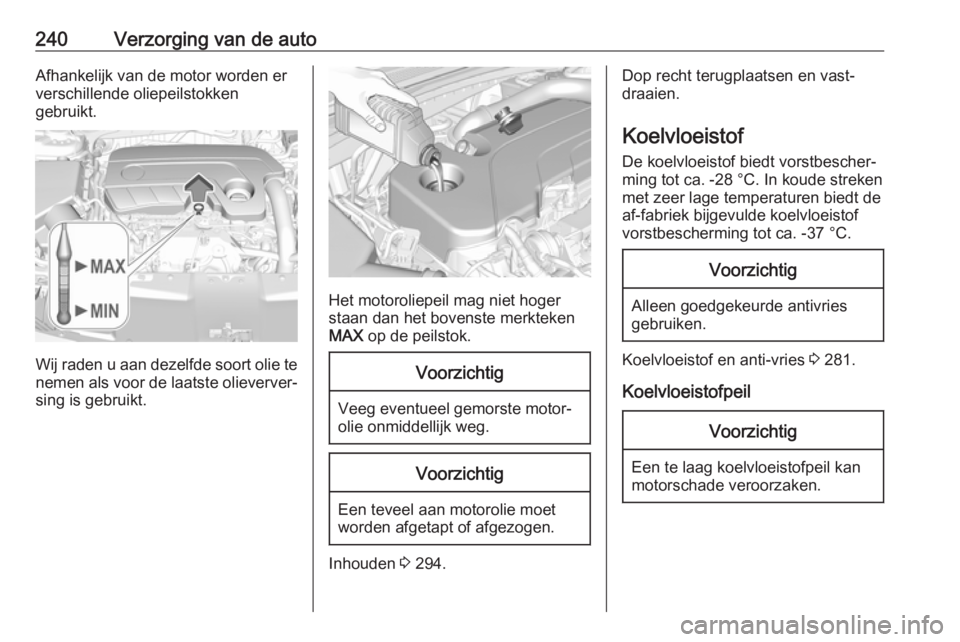

240Verzorging van de autoAfhankelijk van de motor worden er
verschillende oliepeilstokken
gebruikt.
Wij raden u aan dezelfde soort olie te nemen als voor de laatste olieverver‐
sing is gebruikt.
Het motoroliepeil mag niet hoger
staan dan het bovenste merkteken MAX op de peilstok.
Voorzichtig
Veeg eventueel gemorste motor‐
olie onmiddellijk weg.
Voorzichtig
Een teveel aan motorolie moet
worden afgetapt of afgezogen.
Inhouden 3 294.
Dop recht terugplaatsen en vast‐
draaien.
Koelvloeistof De koelvloeistof biedt vorstbescher‐
ming tot ca. -28 °C. In koude streken
met zeer lage temperaturen biedt de
af-fabriek bijgevulde koelvloeistof
vorstbescherming tot ca. -37 °C.Voorzichtig
Alleen goedgekeurde antivries
gebruiken.
Koelvloeistof en anti-vries 3 281.
Koelvloeistofpeil
Voorzichtig
Een te laag koelvloeistofpeil kan
motorschade veroorzaken.

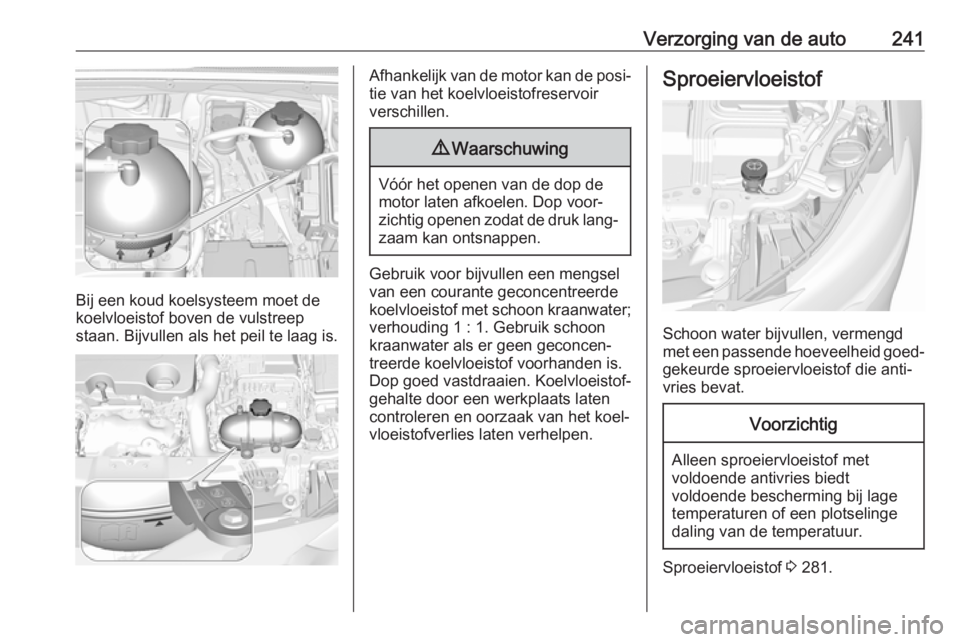

Verzorging van de auto241
Bij een koud koelsysteem moet de
koelvloeistof boven de vulstreep staan. Bijvullen als het peil te laag is.
Afhankelijk van de motor kan de posi‐ tie van het koelvloeistofreservoir
verschillen.9 Waarschuwing
Vóór het openen van de dop de
motor laten afkoelen. Dop voor‐
zichtig openen zodat de druk lang‐
zaam kan ontsnappen.
Gebruik voor bijvullen een mengsel
van een courante geconcentreerde
koelvloeistof met schoon kraanwater; verhouding 1 : 1. Gebruik schoon
kraanwater als er geen geconcen‐
treerde koelvloeistof voorhanden is.
Dop goed vastdraaien. Koelvloeistof‐
gehalte door een werkplaats laten
controleren en oorzaak van het koel‐
vloeistofverlies laten verhelpen.
Sproeiervloeistof
Schoon water bijvullen, vermengd
met een passende hoeveelheid goed‐ gekeurde sproeiervloeistof die anti‐
vries bevat.
Voorzichtig
Alleen sproeiervloeistof met
voldoende antivries biedt
voldoende bescherming bij lage
temperaturen of een plotselinge
daling van de temperatuur.
Sproeiervloeistof 3 281.

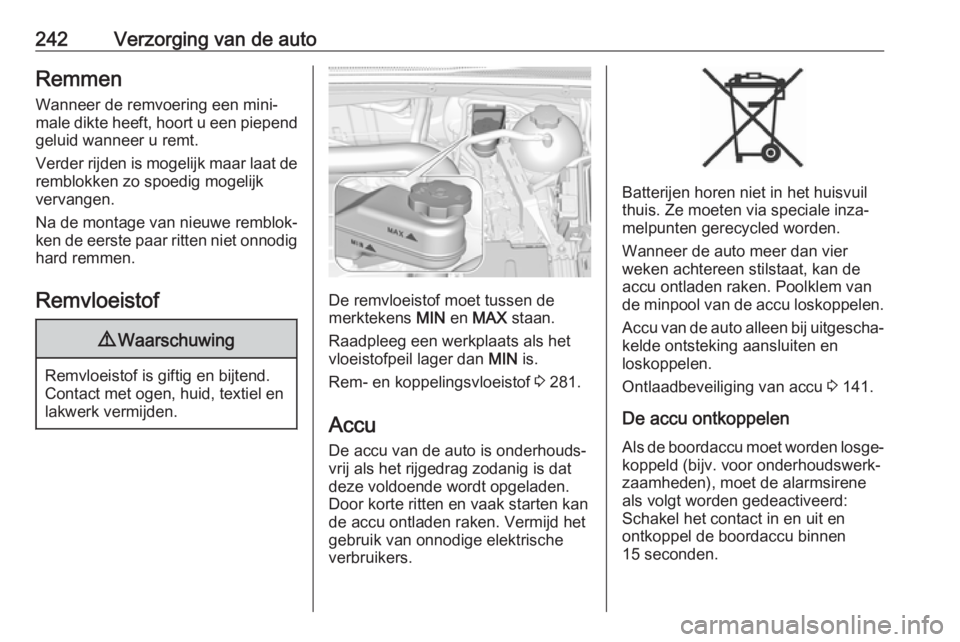

242Verzorging van de autoRemmen
Wanneer de remvoering een mini‐
male dikte heeft, hoort u een piepend geluid wanneer u remt.
Verder rijden is mogelijk maar laat de remblokken zo spoedig mogelijk
vervangen.
Na de montage van nieuwe remblok‐
ken de eerste paar ritten niet onnodig hard remmen.
Remvloeistof9 Waarschuwing
Remvloeistof is giftig en bijtend.
Contact met ogen, huid, textiel en
lakwerk vermijden.
De remvloeistof moet tussen de
merktekens MIN en MAX staan.
Raadpleeg een werkplaats als het
vloeistofpeil lager dan MIN is.
Rem- en koppelingsvloeistof 3 281.
Accu
De accu van de auto is onderhouds‐ vrij als het rijgedrag zodanig is dat
deze voldoende wordt opgeladen.
Door korte ritten en vaak starten kan
de accu ontladen raken. Vermijd het
gebruik van onnodige elektrische
verbruikers.
Batterijen horen niet in het huisvuil
thuis. Ze moeten via speciale inza‐
melpunten gerecycled worden.
Wanneer de auto meer dan vier
weken achtereen stilstaat, kan de
accu ontladen raken. Poolklem van
de minpool van de accu loskoppelen.
Accu van de auto alleen bij uitgescha‐
kelde ontsteking aansluiten en
loskoppelen.
Ontlaadbeveiliging van accu 3 141.
De accu ontkoppelen Als de boordaccu moet worden losge‐
koppeld (bijv. voor onderhoudswerk‐
zaamheden), moet de alarmsirene
als volgt worden gedeactiveerd:
Schakel het contact in en uit en
ontkoppel de boordaccu binnen
15 seconden.

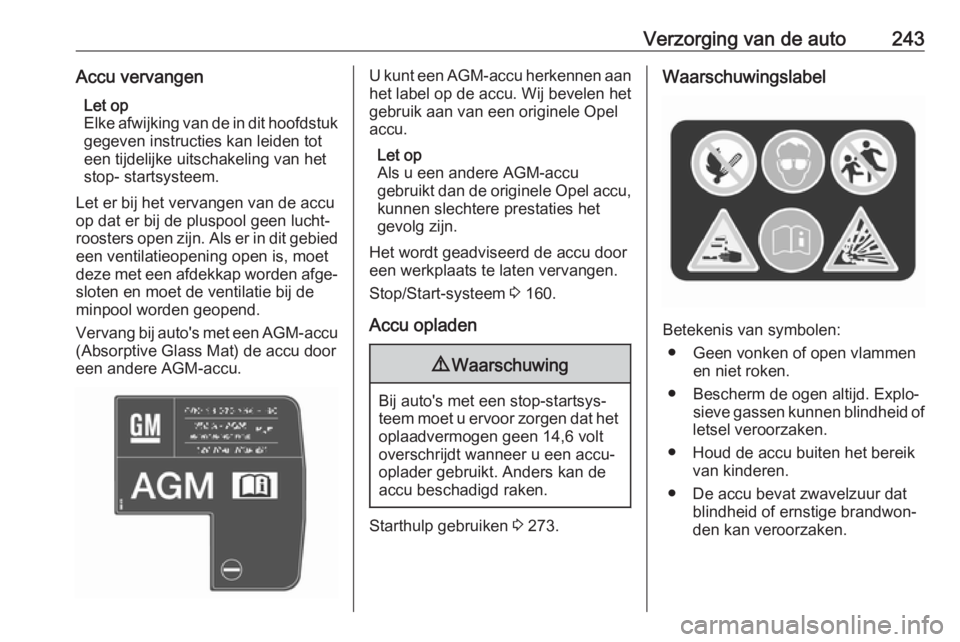

Verzorging van de auto243Accu vervangenLet op
Elke afwijking van de in dit hoofdstuk gegeven instructies kan leiden tot
een tijdelijke uitschakeling van het
stop- startsysteem.
Let er bij het vervangen van de accu
op dat er bij de pluspool geen lucht‐
roosters open zijn. Als er in dit gebied
een ventilatieopening open is, moet
deze met een afdekkap worden afge‐ sloten en moet de ventilatie bij de
minpool worden geopend.
Vervang bij auto's met een AGM-accu
(Absorptive Glass Mat) de accu door
een andere AGM-accu.U kunt een AGM-accu herkennen aan
het label op de accu. Wij bevelen het
gebruik aan van een originele Opel
accu.
Let op
Als u een andere AGM-accu
gebruikt dan de originele Opel accu,
kunnen slechtere prestaties het
gevolg zijn.
Het wordt geadviseerd de accu door
een werkplaats te laten vervangen.
Stop/Start-systeem 3 160.
Accu opladen9 Waarschuwing
Bij auto's met een stop-startsys‐
teem moet u ervoor zorgen dat het oplaadvermogen geen 14,6 volt
overschrijdt wanneer u een accu-
oplader gebruikt. Anders kan de
accu beschadigd raken.
Starthulp gebruiken 3 273.
Waarschuwingslabel
Betekenis van symbolen:
● Geen vonken of open vlammen en niet roken.
● Bescherm de ogen altijd. Explo‐ sieve gassen kunnen blindheid of
letsel veroorzaken.
● Houd de accu buiten het bereik van kinderen.
● De accu bevat zwavelzuur dat blindheid of ernstige brandwon‐
den kan veroorzaken.

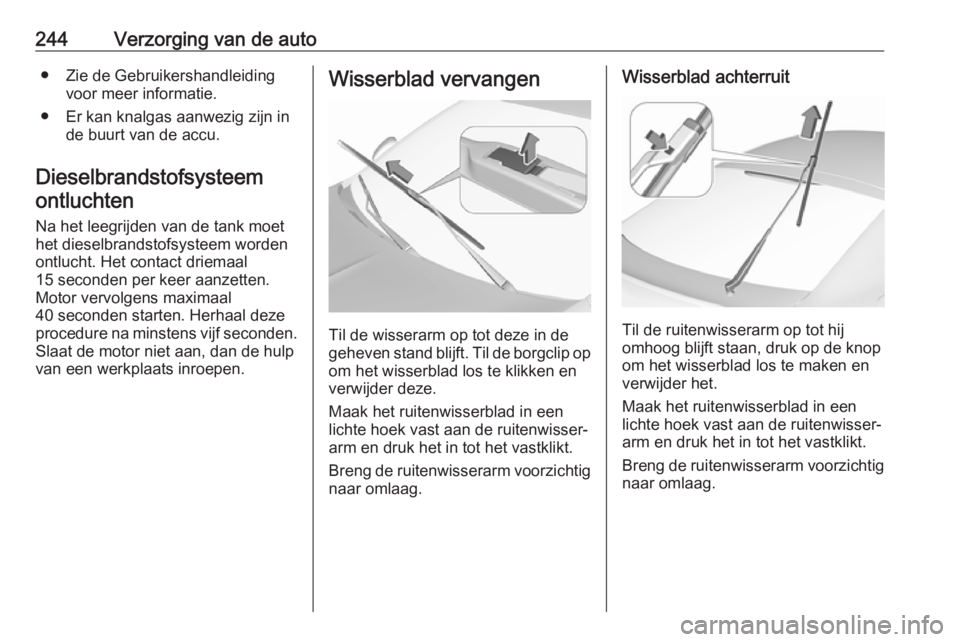

244Verzorging van de auto● Zie de Gebruikershandleidingvoor meer informatie.
● Er kan knalgas aanwezig zijn in de buurt van de accu.
Dieselbrandstofsysteem ontluchten
Na het leegrijden van de tank moet het dieselbrandstofsysteem worden
ontlucht. Het contact driemaal
15 seconden per keer aanzetten.
Motor vervolgens maximaal
40 seconden starten. Herhaal deze
procedure na minstens vijf seconden.
Slaat de motor niet aan, dan de hulp van een werkplaats inroepen.Wisserblad vervangen
Til de wisserarm op tot deze in de
geheven stand blijft. Til de borgclip op
om het wisserblad los te klikken en
verwijder deze.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.
Wisserblad achterruit
Til de ruitenwisserarm op tot hij
omhoog blijft staan, druk op de knop
om het wisserblad los te maken en
verwijder het.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.

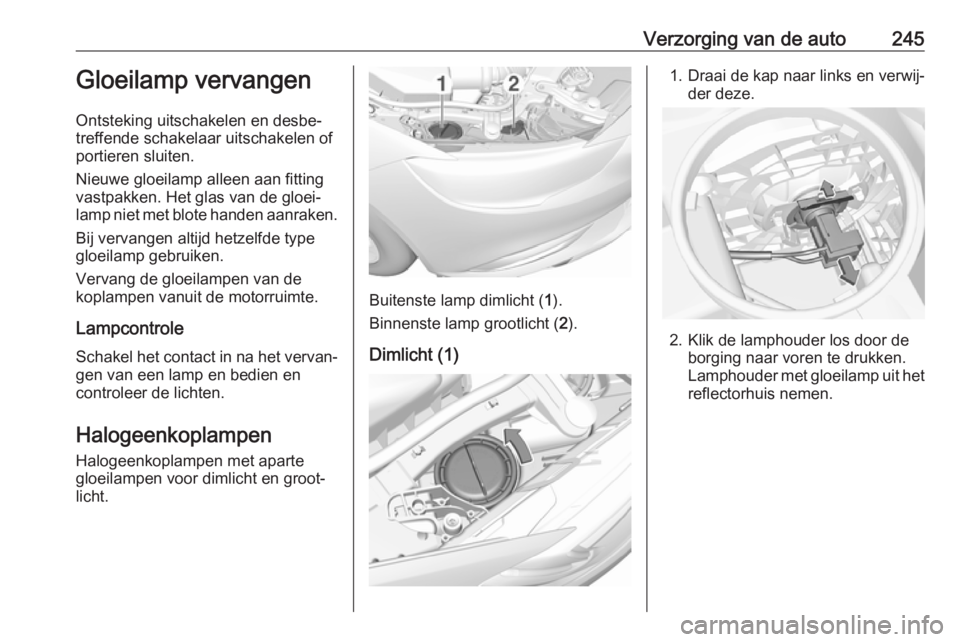

Verzorging van de auto245Gloeilamp vervangen
Ontsteking uitschakelen en desbe‐
treffende schakelaar uitschakelen of
portieren sluiten.
Nieuwe gloeilamp alleen aan fitting
vastpakken. Het glas van de gloei‐ lamp niet met blote handen aanraken.
Bij vervangen altijd hetzelfde type
gloeilamp gebruiken.
Vervang de gloeilampen van de
koplampen vanuit de motorruimte.
Lampcontrole Schakel het contact in na het vervan‐ gen van een lamp en bedien en
controleer de lichten.
Halogeenkoplampen
Halogeenkoplampen met aparte
gloeilampen voor dimlicht en groot‐
licht.
Buitenste lamp dimlicht ( 1).
Binnenste lamp grootlicht ( 2).
Dimlicht (1)
1. Draai de kap naar links en verwij‐ der deze.
2. Klik de lamphouder los door de borging naar voren te drukken.
Lamphouder met gloeilamp uit het
reflectorhuis nemen.

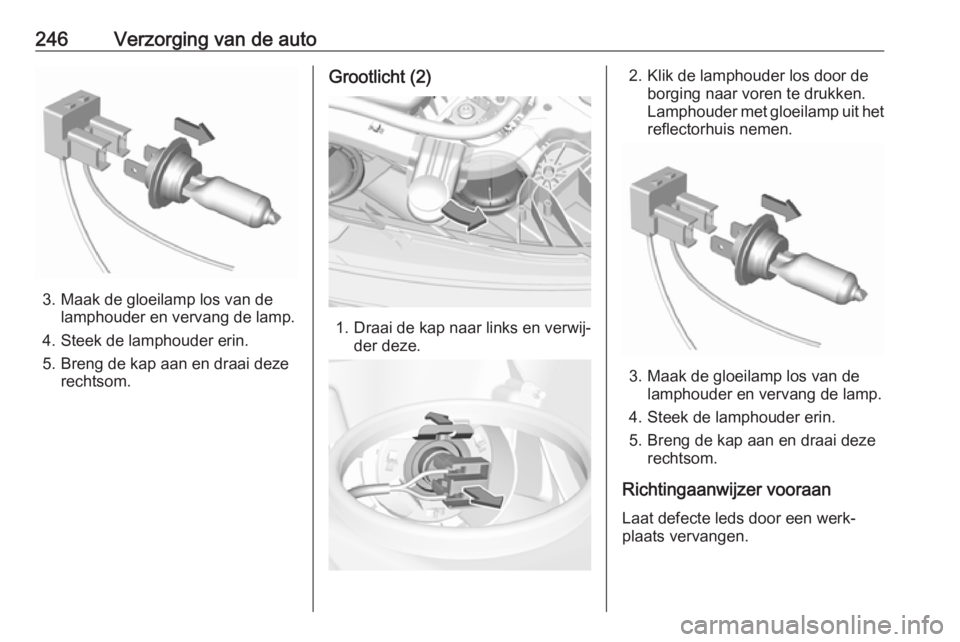

246Verzorging van de auto
3. Maak de gloeilamp los van delamphouder en vervang de lamp.
4. Steek de lamphouder erin.
5. Breng de kap aan en draai deze rechtsom.
Grootlicht (2)
1. Draai de kap naar links en verwij‐der deze.
2. Klik de lamphouder los door de borging naar voren te drukken.
Lamphouder met gloeilamp uit het
reflectorhuis nemen.
3. Maak de gloeilamp los van de lamphouder en vervang de lamp.
4. Steek de lamphouder erin.
5. Breng de kap aan en draai deze rechtsom.
Richtingaanwijzer vooraan Laat defecte leds door een werk‐
plaats vervangen.

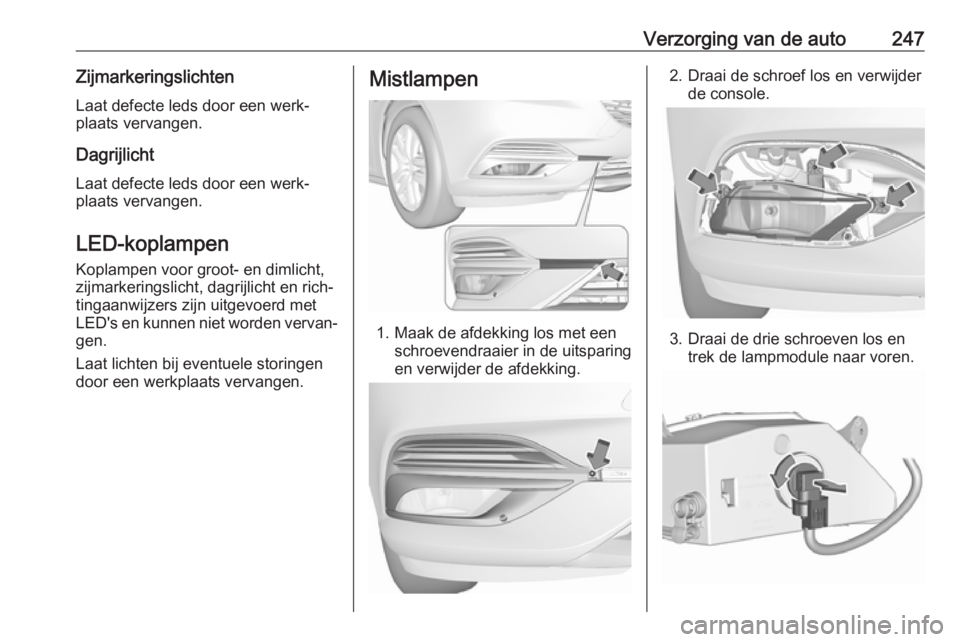

Verzorging van de auto247ZijmarkeringslichtenLaat defecte leds door een werk‐
plaats vervangen.
Dagrijlicht
Laat defecte leds door een werk‐
plaats vervangen.
LED-koplampen Koplampen voor groot- en dimlicht,
zijmarkeringslicht, dagrijlicht en rich‐
tingaanwijzers zijn uitgevoerd met
LED's en kunnen niet worden vervan‐
gen.
Laat lichten bij eventuele storingen
door een werkplaats vervangen.Mistlampen
1. Maak de afdekking los met een schroevendraaier in de uitsparing
en verwijder de afdekking.
2. Draai de schroef los en verwijder de console.
3. Draai de drie schroeven los entrek de lampmodule naar voren.

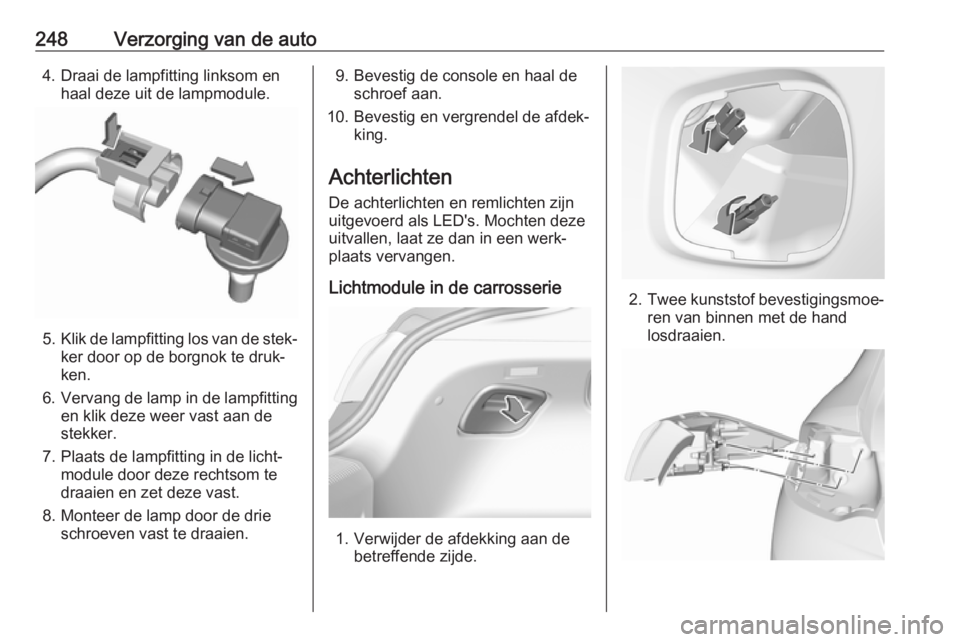

248Verzorging van de auto4. Draai de lampfitting linksom enhaal deze uit de lampmodule.
5.Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
6. Vervang de lamp in de lampfitting
en klik deze weer vast aan de
stekker.
7. Plaats de lampfitting in de licht‐ module door deze rechtsom te
draaien en zet deze vast.
8. Monteer de lamp door de drie schroeven vast te draaien.
9. Bevestig de console en haal de schroef aan.
10. Bevestig en vergrendel de afdek‐ king.
Achterlichten
De achterlichten en remlichten zijn
uitgevoerd als LED's. Mochten deze
uitvallen, laat ze dan in een werk‐
plaats vervangen.
Lichtmodule in de carrosserie
1. Verwijder de afdekking aan de betreffende zijde.
2.Twee kunststof bevestigingsmoe‐
ren van binnen met de hand
losdraaien.
