Verzorging van de auto259
Bandenspanning 3 295.
De bandenspanningsinformatiestic‐
ker in de linker portieropening
vermeldt de originele banden en de
bijbehorende bandenspanning.
De voorgeschreven bandenspanning geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
Reservewiel altijd oppompen tot de
bandenspanning bij maximale bela‐
ding.
De ECO-bandenspanning dient om
een zo laag mogelijk brandstofver‐
bruik te bereiken.
Zorg dat de instelling draagvermogen band overeenkomt met de huidige
bandenspanning. Draagvermogen
band 3 260.
Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de
bandenslijtage.
De bandenspanningswaarden
verschillen afhankelijk van de diverse
opties. Ga voor de juiste banden‐ spanningswaarde als volgt te werk:
1. Bepaal de aandrijfas en de carrosserievariant.
2. Bepaal de code van de motor-ID. Motorgegevens 3 289.
3. Bepaal de betreffende band.
De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 295.
Voor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐
verklaring die bij uw auto is geleverd,
of andere landelijke registratiedocu‐
menten raadplegen.De bestuurder is verantwoordelijk voor het juist instellen van de banden‐
spanning.9 Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
9 Waarschuwing
Bij specifieke banden mag de
aanbevolen bandenspanning
zoals vermeld in de bandenspan‐
ningstabel de op de band aange‐
geven maximale bandenspanning
overschrijden. Overschrijd nooit de op de band aangegeven maxi‐
male bandenspanning.
Selecteer na het aanpassen van de
bandenspanning de betreffende
instelling voor draagvermogen band
Page 262 of 313

260Verzorging van de autoop de pagina Draagvermogen band
op het Driver Information Center,
3 105.
Afhankelijkheid van temperatuur De bandenspanning hangt af van de
temperatuur van de band. Onderweg
lopen de temperatuur en de spanning
van de band op. De bandenspannin‐
gen op de bandinformatiesticker en in de bandenspanningentabel verwijzen
naar koude banden, dus bij een
temperatuur van 20 °C.
De druk wordt voor iedere tempera‐
tuurstijging van 10 °C met bijna
10 kPa verhoogd. Houd hiermee
rekening wanneer u warme banden
controleert.
De bandenspanningswaarde die u op het Driver Information Center ziet, is
de werkelijke bandenspanning. Bij
een afgekoelde band is deze waarde
iets lager, maar is de band niet lek.Bandenspanningscontrole‐
systeem
Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de
bandenspanning van alle vier de
banden.Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een druksensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk
vereist is, vervalt de typegoedkeu‐
ring van de auto bij het gebruik van
wielen zonder spanningssensoren.
Selecteer de pagina
Bandenspanningcontrole in het menu
Info op het Driver Information Center
3 105.
De systeemstatus en bandenspan‐
ningswaarschuwingen worden
samen met het betreffende wiel
aangegeven in een bericht op het
Driver Information Center.
Het systeem houdt voor de waar‐
schuwingen rekening met de inge‐
stelde temperatuur en het draagver‐
mogen van de banden.
Instelling draagvermogen band, zie
hieronder in dit hoofdstuk.
Page 263 of 313

Verzorging van de auto261Afhankelijkheid van temperatuur
3 258.
Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 103.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 295.
Zorg dat de status van de belasting van de auto overeenkomt met de
geselecteerde bandenspanning.
Status belasting auto, zie hieronder in dit hoofdstuk.
Na het op spanning brengen moet u
wellicht een stukje rijden om de
bandenspanningswaarden op het
Driver Information Center bij te
werken. Hierbij blijft w mogelijk bran‐
den.
Als w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit
duiden op een te lage bandenspan‐
ning. Bandenspanning controleren.
Boordinformatie 3 118.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een reservewiel of tijdelijk reserve‐
wiel heeft geen druksensor. Het
bandenspanningscontrolesysteem
werkt niet op deze wielen. Controle‐
lamp w brandt. Voor de overige drie
wielen blijft het systeem in werking.
Gebruik van in de handel verkrijgbare vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.
Als u elektronische apparaten
gebruikt of zich in de buurt vindt van
voorzieningen die vergelijkbare
frequenties gebruiken, kan dit de
werking van het bandenspannings‐
controlesysteem verstoren.Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteem
worden gedemonteerd en onderhou‐
den. Vervang bij opschroefde senso‐
ren het ventiel en de keerring, bij
opgeklikte sensoren de complete
ventielsteel.
Gebruik alleen de originele kunststof
ventieldoppen om de ventielen tegen
eventuele schade te beschermen.Voorzichtig
Gebruik geen metalen ventieldop‐ pen omdat de ventielen hierdoor
kunnen oxideren en beschadigd
kunnen raken.
Status belading van auto
Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐ den aan op de belading van de auto3 295 en selecteer de betreffende
instelling op de pagina
Draagvermogen band in het menu
Instellingen op het Driver Information
Center 3 105 . Deze instelling bepaalt
Page 264 of 313

262Verzorging van de autode referentiespanningswaarden voor
waarschuwingen over de banden‐
spanning.
Afhankelijk van het display verschijnt
het menu Draagvermogen band
alleen als de auto stilstaat en de
handrem aangetrokken is. Bij auto's
met automatische versnellingsbak
moet de keuzehendel op P staan.
Selecteer:
● Licht voor een comfortabele
spanning tot 3 inzittenden.
● Eco voor een Eco-spanning tot
3 inzittenden.
● Max voor volledige belading.
Automatisch inleren
Nadat de wielen zijn vervangen of
onderling van positie zijn verwisseld
moet de auto ongeveer 20 minuten
blijven stilstaan alvorens het systeem
een herberekening uitvoert. Het daar‐ opvolgende inleerproces duurt max.
10 minuten bij een rijsnelheid van 40
tot 100 km/u. Rijd niet langere tijd
buiten dit bereik. Doe dit zo mogelijk
op een provinciale of soortgelijke weg
waarop u kunt doorrijden. Tijdens het
inleren ziet u mogelijk $ of wisse‐
lende spanningswaarden op het
Driver Information Center.
Bij eventuele problemen tijdens het
inleren verschijnt er een storingsmel‐ ding op het Driver Information Center.
w knippert gedurende 60 seconden
en blijft dan branden.
Herhaal als dit gebeurt het inleren.
Laat uw auto ongeveer 20 minuten
stilstaan en rijd dan weer gedurende
10 minuten zoals bovenstaand
beschreven.Profieldiepte
Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐ den) is bereikt.
Om veiligheidsredenen wordt aanbe‐
volen om de profieldieptes van de
banden op één as niet meer dan
2 mm van elkaar af te laten wijken.
De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan één van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De positie van de
Page 265 of 313

Verzorging van de auto263slijtage-indicatoren wordt aangeduid
door merktekens op de zijwand van
de band.
Is de slijtage voor groter dan achter,
dan de voorbanden regelmatig
omwisselen met de achterbanden. De draairichting van de wielen moet
dezelfde zijn als voorheen.
Banden verouderen ook wanneer er
niet mee gereden wordt. Wij raden u
aan de banden om de 6 jaar te vervangen.
Van banden- en velgmaat veranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moeten mogelijk de
snelheidsmeter en de voorgeschre‐
ven bandenspanning geherprogram‐
meerd worden en moeten er eventu‐
eel andere aanpassingen aan de auto
worden verricht.
Na montage van banden met een
andere bandenmaat de sticker met
de bandenspanning laten vervangen.9 Waarschuwing
Rijden met ongeschikte banden of
wielen kan ongevallen veroorza‐
ken en de typegoedkeuring van de auto vervalt hierdoor.
Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐
mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.
Indien geen wieldoppen en banden
worden gebruikt die door de fabriek
zijn goedgekeurd, mogen de banden
niet voorzien zijn van een velgbe‐
schermingsrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.
9 Waarschuwing
Het gebruik van ongeschikte
banden of wieldoppen kan tot plot‐
seling drukverlies leiden met
ongelukken als mogelijk gevolg.
Auto's met stalen velgen: Bij gebruik van wielborgmoeren mogen de wiel‐
doppen niet worden bevestigd.
Sneeuwkettingen
Sneeuwkettingen zijn uitsluitend op
de voorwielen toegestaan.
Gebruik altijd kettingen met fijne
schakels waardoor het loopvlak en de binnenkanten (inclusief kettingslot)
met niet meer dan 10 mm toenemen.
Page 266 of 313

264Verzorging van de auto9Waarschuwing
Beschadigingen kunnen een klap‐
band veroorzaken.
Sneeuwkettingen zijn alleen toege‐
staan op de bandenmaten
215/60 R16, 215/55 R17,
225/55 R17 M+S en 235/45 R18.
Compact reservewiel
Sneeuwkettingen mogen niet op het
tijdelijke reservewiel worden gebruikt.
Bandenreparatieset Lichte beschadigingen van de loop‐
vlakken van de banden kunnen met
de bandenreparatieset worden
verholpen.
Vreemde voorwerpen niet uit de
banden verwijderen.
Beschadigingen die groter zijn dan
4 mm of die in de bandwang zitten,
kunnen niet met de bandenreparatie‐
set worden verholpen.
9 Waarschuwing
Niet sneller rijden dan 80 km/u.
Niet langdurig gebruiken.
Bestuurbaarheid en rijeigen‐
schappen worden mogelijk nade‐
lig beïnvloed.
Er zijn twee soorten bandenrepara‐
tieset verkrijgbaar:
● Type 1 herkenbaar aan de aan/
uit-schakelaar aan de bovenkant
van de compressor.
● Type 2 herkenbaar aan de aan/
uit-schakelaar aan de zijkant van de compressor.
Bij een lekke band:
Handrem aantrekken, eerste versnel‐ ling, achteruitversnelling of P inscha‐
kelen.
Page 267 of 313

Verzorging van de auto265
Bij auto's met audioluidsprekersys‐
teem ligt de bandenreparatieset bij
het gereedschap.
Bij andere versies is de bandenrepa‐
ratieset opgeborgen in een tas.
Draai de schroef los en verwijder de tas.
Haal de fles afdichtmiddel en de
compressor uit de doos.
1. Verwijder de aansluitkabel en de luchtslang uit de opbergvakkenaan de onderkant van de
compressor.
Page 268 of 313

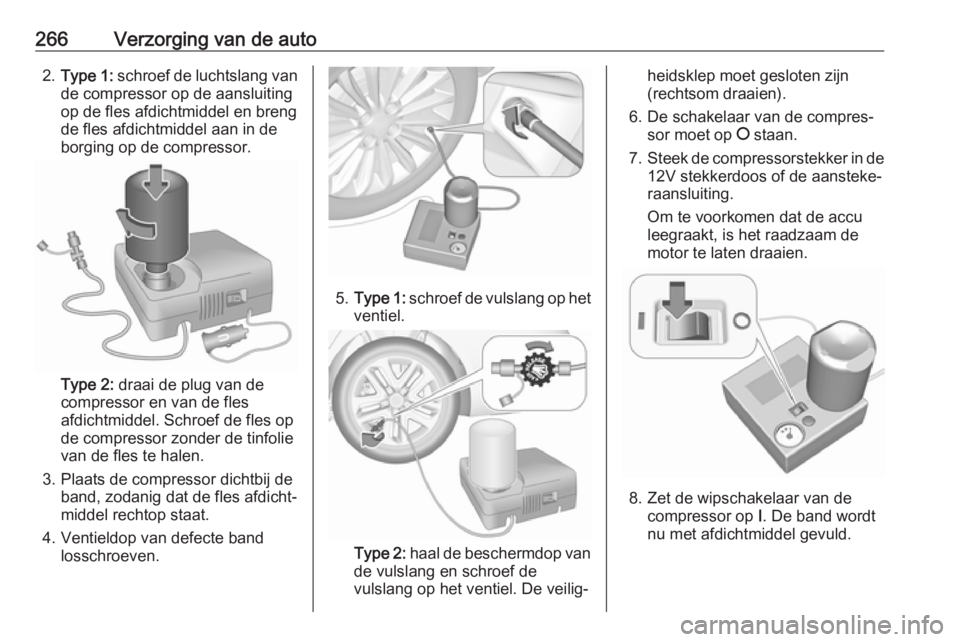

266Verzorging van de auto2.Type 1: schroef de luchtslang van
de compressor op de aansluiting
op de fles afdichtmiddel en breng
de fles afdichtmiddel aan in de
borging op de compressor.
Type 2: draai de plug van de
compressor en van de fles
afdichtmiddel. Schroef de fles op
de compressor zonder de tinfolie
van de fles te halen.
3. Plaats de compressor dichtbij de band, zodanig dat de fles afdicht‐
middel rechtop staat.
4. Ventieldop van defecte band losschroeven.
5.Type 1: schroef de vulslang op het
ventiel.
Type 2: haal de beschermdop van
de vulslang en schroef de
vulslang op het ventiel. De veilig‐
heidsklep moet gesloten zijn
(rechtsom draaien).
6. De schakelaar van de compres‐ sor moet op J staan.
7. Steek de compressorstekker in de
12V stekkerdoos of de aansteke‐
raansluiting.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de
motor te laten draaien.
8. Zet de wipschakelaar van de compressor op I. De band wordt
nu met afdichtmiddel gevuld.
Page 269 of 313

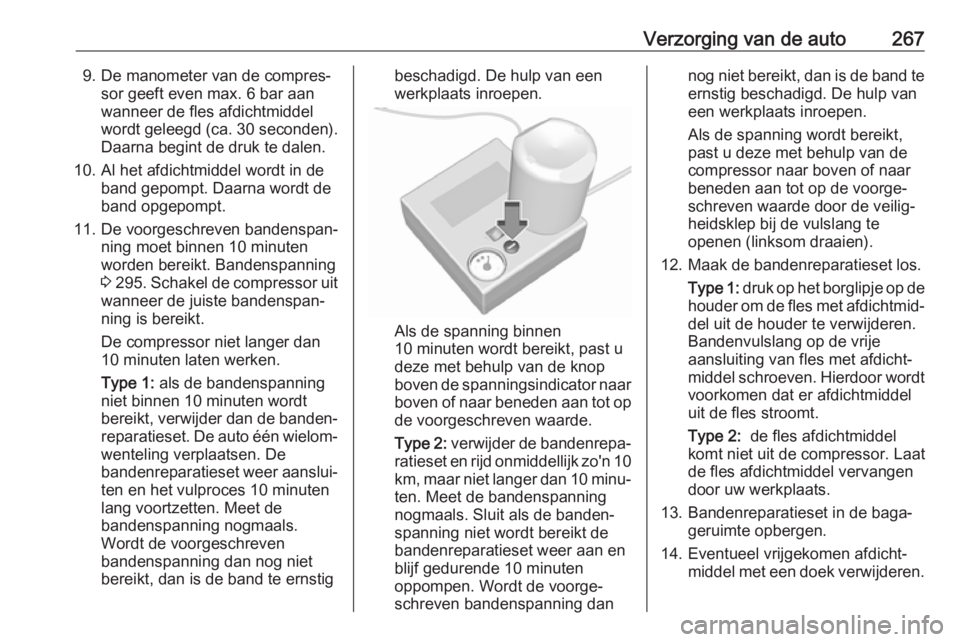

Verzorging van de auto2679. De manometer van de compres‐sor geeft even max. 6 bar aan
wanneer de fles afdichtmiddel
wordt geleegd (ca. 30 seconden).
Daarna begint de druk te dalen.
10. Al het afdichtmiddel wordt in de band gepompt. Daarna wordt de
band opgepompt.
11. De voorgeschreven bandenspan‐ ning moet binnen 10 minuten
worden bereikt. Bandenspanning
3 295 . Schakel de compressor uit
wanneer de juiste bandenspan‐
ning is bereikt.
De compressor niet langer dan
10 minuten laten werken.
Type 1: als de bandenspanning
niet binnen 10 minuten wordt
bereikt, verwijder dan de banden‐
reparatieset. De auto één wielom‐ wenteling verplaatsen. De
bandenreparatieset weer aanslui‐
ten en het vulproces 10 minuten
lang voortzetten. Meet de
bandenspanning nogmaals.
Wordt de voorgeschreven
bandenspanning dan nog niet
bereikt, dan is de band te ernstigbeschadigd. De hulp van een
werkplaats inroepen.
Als de spanning binnen
10 minuten wordt bereikt, past u
deze met behulp van de knop
boven de spanningsindicator naar
boven of naar beneden aan tot op de voorgeschreven waarde.
Type 2: verwijder de bandenrepa‐
ratieset en rijd onmiddellijk zo'n 10
km, maar niet langer dan 10 minu‐ ten. Meet de bandenspanning
nogmaals. Sluit als de banden‐
spanning niet wordt bereikt de
bandenreparatieset weer aan en
blijf gedurende 10 minuten
oppompen. Wordt de voorge‐
schreven bandenspanning dan
nog niet bereikt, dan is de band te
ernstig beschadigd. De hulp van
een werkplaats inroepen.
Als de spanning wordt bereikt,
past u deze met behulp van de
compressor naar boven of naar
beneden aan tot op de voorge‐
schreven waarde door de veilig‐
heidsklep bij de vulslang te
openen (linksom draaien).
12. Maak de bandenreparatieset los. Type 1: druk op het borglipje op de
houder om de fles met afdichtmid‐
del uit de houder te verwijderen.
Bandenvulslang op de vrije
aansluiting van fles met afdicht‐
middel schroeven. Hierdoor wordt voorkomen dat er afdichtmiddel
uit de fles stroomt.
Type 2: de fles afdichtmiddel
komt niet uit de compressor. Laat
de fles afdichtmiddel vervangen
door uw werkplaats.
13. Bandenreparatieset in de baga‐ geruimte opbergen.
14. Eventueel vrijgekomen afdicht‐ middel met een doek verwijderen.
Page 270 of 313

268Verzorging van de auto15. Het op de fles met afdichtmiddelaanwezige etiket met de maxi‐
maal toelaatbare snelheid in het
gezichtsveld van de bestuurder
aanbrengen.
16. De rit onmiddellijk voortzetten, zodat het afdichtmiddel zich
gelijkmatig in de band kan
verspreiden. Na ca. 10 km rijden
(uiterlijk na 10 minuten) stoppen
en de bandenspanning controle‐
ren. Schroef de luchtslang van de compressor rechtstreeks op het
ventiel.
Bij een bandenspanning hoger
dan 1,3 bar, de bandenspanning
op de voorgeschreven waarde
brengen. Procedure herhalen
totdat de bandenspanning niet
meer afneemt.
Bij een bandenspanning lager
dan 1,3 bar, de auto niet meer
gebruiken. De hulp van een werk‐
plaats inroepen.
17. Bandenreparatieset in de doos opbergen.
18. Zet de doos vast met de schroef.
Let op
De rijeigenschappen van de
herstelde band worden sterk beïn‐
vloed, daarom deze band laten vervangen.
Bij abnormale geluiden of sterke
verhitting van de compressor, deze
minimaal 30 minuten lang uitscha‐
kelen.
Het ingebouwde veiligheidsventiel
opent bij een druk van 7 bar.
Let op de vervaldatum van de set.
Na deze datum is niet meer gega‐
randeerd dat het middel nog goed
afdicht. Let op de bewaarinstructies op de fles met afdichtmiddel.Gebruikte fles met afdichtmiddel
vervangen. Afvoeren volgens de
desbetreffende wettelijke voorschrif‐ ten.
De compressor en het afdichtmiddel zijn vanaf ca. –30 °C te gebruiken.
De aanwezige hulpstukken kunnen voor het oppompen van ballen,luchtbedden en opblaasboten e.d.
worden gebruikt. Deze zitten aan de onderkant van de compressor. Om
deze te verwijderen, schroeft u de
compressorluchtslang erop en trekt
u de adapter eruit.
Wiel verwisselen
Sommige auto's hebben in plaats van
een reservewiel een bandenrepara‐
tieset 3 264.
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
● Auto op een vlakke, stevige en slipvrije ondergrond parkeren.
Voorwielen in de rechtuitstand
draaien.
● Handrem aantrekken, eerste versnelling, achteruitversnelling
of P inschakelen.
