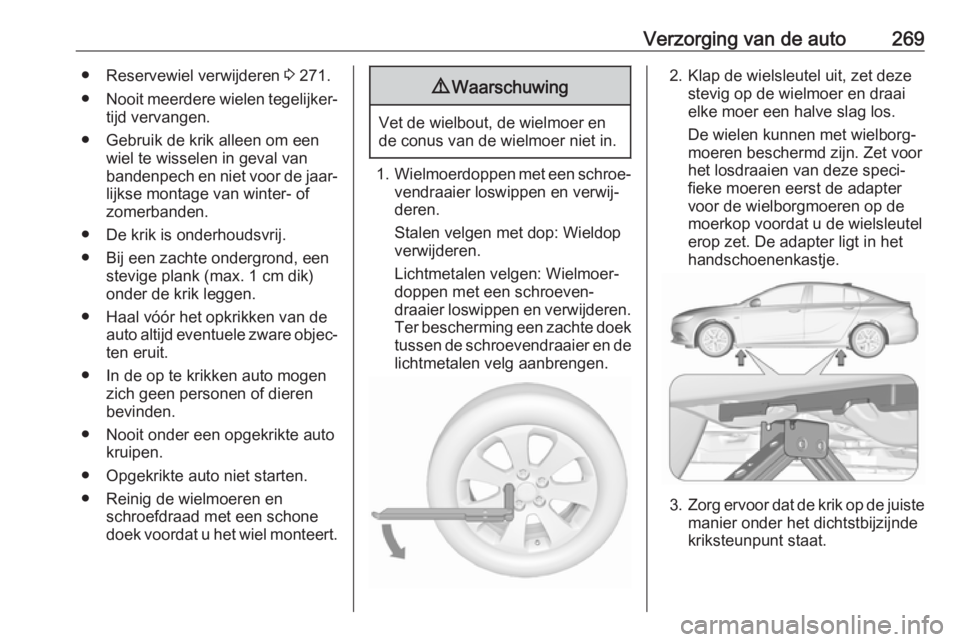

Verzorging van de auto269● Reservewiel verwijderen 3 271.
● Nooit meerdere wielen tegelijker‐
tijd vervangen.
● Gebruik de krik alleen om een wiel te wisselen in geval van
bandenpech en niet voor de jaar‐
lijkse montage van winter- of
zomerbanden.
● De krik is onderhoudsvrij.
● Bij een zachte ondergrond, een stevige plank (max. 1 cm dik)onder de krik leggen.
● Haal vóór het opkrikken van de auto altijd eventuele zware objec‐
ten eruit.
● In de op te krikken auto mogen zich geen personen of dieren
bevinden.
● Nooit onder een opgekrikte auto kruipen.
● Opgekrikte auto niet starten.
● Reinig de wielmoeren en schroefdraad met een schone
doek voordat u het wiel monteert.9 Waarschuwing
Vet de wielbout, de wielmoer en
de conus van de wielmoer niet in.
1. Wielmoerdoppen met een schroe‐
vendraaier loswippen en verwij‐
deren.
Stalen velgen met dop: Wieldop
verwijderen.
Lichtmetalen velgen: Wielmoer‐
doppen met een schroeven‐
draaier loswippen en verwijderen. Ter bescherming een zachte doek
tussen de schroevendraaier en de lichtmetalen velg aanbrengen.
2. Klap de wielsleutel uit, zet deze stevig op de wielmoer en draai
elke moer een halve slag los.
De wielen kunnen met wielborg‐
moeren beschermd zijn. Zet voor
het losdraaien van deze speci‐
fieke moeren eerst de adapter
voor de wielborgmoeren op de
moerkop voordat u de wielsleutel
erop zet. De adapter ligt in het
handschoenenkastje.
3. Zorg ervoor dat de krik op de juiste
manier onder het dichtstbijzijnde
kriksteunpunt staat.

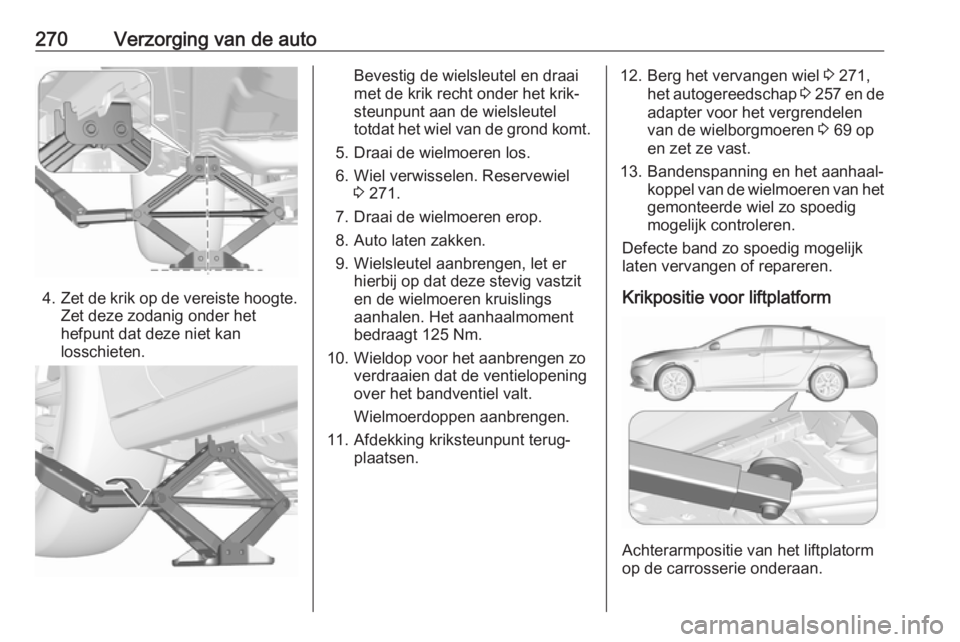

270Verzorging van de auto
4.Zet de krik op de vereiste hoogte.
Zet deze zodanig onder het
hefpunt dat deze niet kan
losschieten.
Bevestig de wielsleutel en draai
met de krik recht onder het krik‐
steunpunt aan de wielsleutel
totdat het wiel van de grond komt.
5. Draai de wielmoeren los.
6. Wiel verwisselen. Reservewiel 3 271.
7. Draai de wielmoeren erop.
8. Auto laten zakken.
9. Wielsleutel aanbrengen, let er hierbij op dat deze stevig vastzit
en de wielmoeren kruislings
aanhalen. Het aanhaalmoment
bedraagt 125 Nm.
10. Wieldop voor het aanbrengen zo verdraaien dat de ventielopeningover het bandventiel valt.
Wielmoerdoppen aanbrengen.
11. Afdekking kriksteunpunt terug‐ plaatsen.12. Berg het vervangen wiel 3 271,
het autogereedschap 3 257 en de
adapter voor het vergrendelen
van de wielborgmoeren 3 69 op
en zet ze vast.
13. Bandenspanning en het aanhaal‐ koppel van de wielmoeren van het
gemonteerde wiel zo spoedig
mogelijk controleren.
Defecte band zo spoedig mogelijk
laten vervangen of repareren.
Krikpositie voor liftplatform
Achterarmpositie van het liftplatorm
op de carrosserie onderaan.

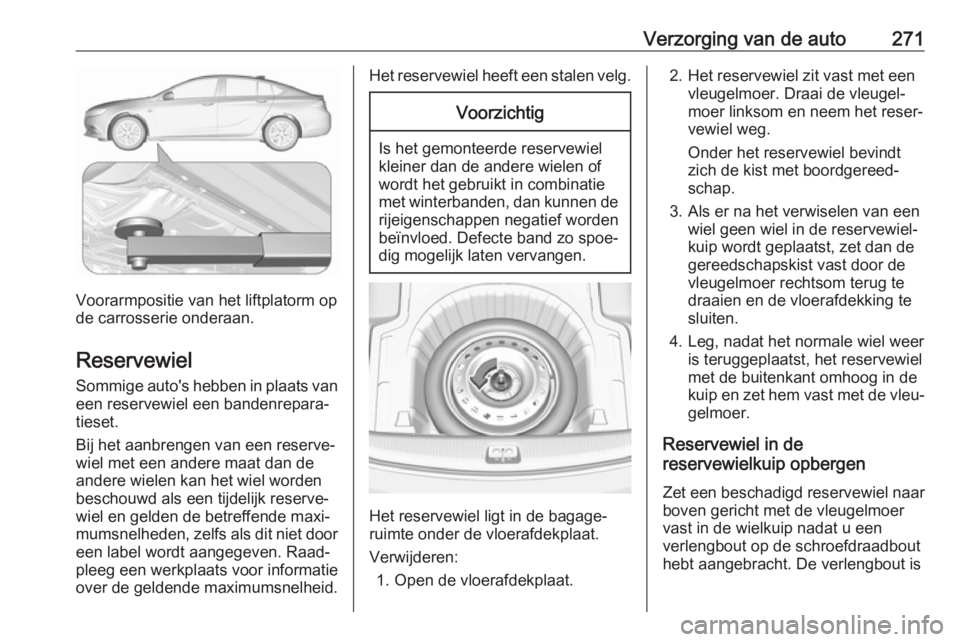

Verzorging van de auto271
Voorarmpositie van het liftplatorm op
de carrosserie onderaan.
Reservewiel
Sommige auto's hebben in plaats van
een reservewiel een bandenrepara‐
tieset.
Bij het aanbrengen van een reserve‐
wiel met een andere maat dan de
andere wielen kan het wiel worden
beschouwd als een tijdelijk reserve‐
wiel en gelden de betreffende maxi‐
mumsnelheden, zelfs als dit niet door een label wordt aangegeven. Raad‐
pleeg een werkplaats voor informatie
over de geldende maximumsnelheid.
Het reservewiel heeft een stalen velg.Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.
Het reservewiel ligt in de bagage‐
ruimte onder de vloerafdekplaat.
Verwijderen: 1. Open de vloerafdekplaat.
2. Het reservewiel zit vast met een vleugelmoer. Draai de vleugel‐
moer linksom en neem het reser‐
vewiel weg.
Onder het reservewiel bevindt
zich de kist met boordgereed‐
schap.
3. Als er na het verwiselen van een wiel geen wiel in de reservewiel‐kuip wordt geplaatst, zet dan de
gereedschapskist vast door de
vleugelmoer rechtsom terug te
draaien en de vloerafdekking te
sluiten.
4. Leg, nadat het normale wiel weer is teruggeplaatst, het reservewiel
met de buitenkant omhoog in de
kuip en zet hem vast met de vleu‐
gelmoer.
Reservewiel in de
reservewielkuip opbergen
Zet een beschadigd reservewiel naar boven gericht met de vleugelmoer
vast in de wielkuip nadat u een
verlengbout op de schroefdraadbout hebt aangebracht. De verlengbout is

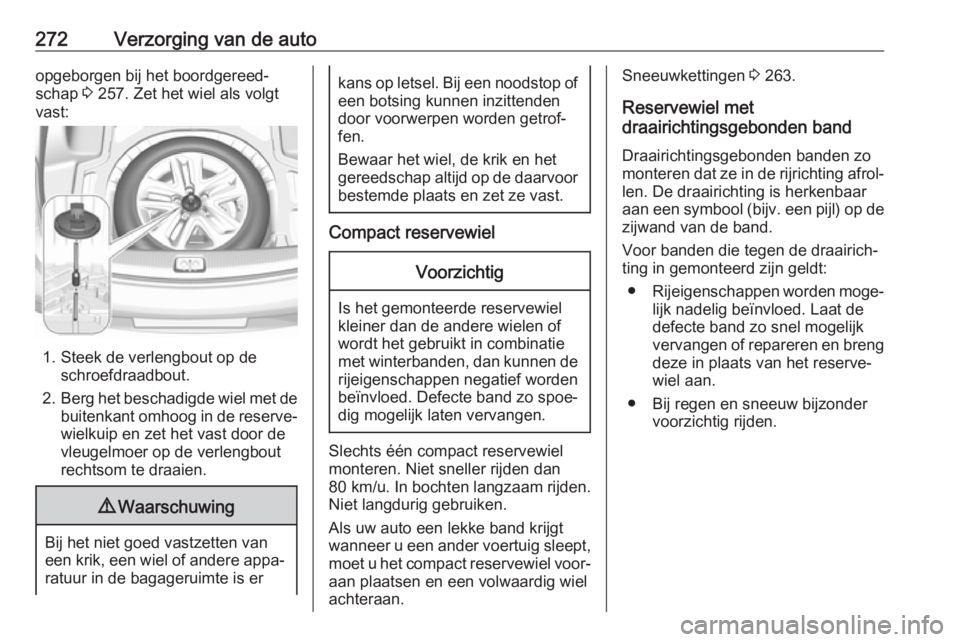

272Verzorging van de autoopgeborgen bij het boordgereed‐
schap 3 257. Zet het wiel als volgt
vast:
1. Steek de verlengbout op de schroefdraadbout.
2. Berg het beschadigde wiel met de
buitenkant omhoog in de reserve‐
wielkuip en zet het vast door de
vleugelmoer op de verlengbout
rechtsom te draaien.
9 Waarschuwing
Bij het niet goed vastzetten van
een krik, een wiel of andere appa‐ ratuur in de bagageruimte is er
kans op letsel. Bij een noodstop of een botsing kunnen inzittendendoor voorwerpen worden getrof‐
fen.
Bewaar het wiel, de krik en het
gereedschap altijd op de daarvoor
bestemde plaats en zet ze vast.
Compact reservewiel
Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.
Slechts één compact reservewiel
monteren. Niet sneller rijden dan
80 km/u . In bochten langzaam rijden.
Niet langdurig gebruiken.
Als uw auto een lekke band krijgt
wanneer u een ander voertuig sleept,
moet u het compact reservewiel voor‐ aan plaatsen en een volwaardig wiel
achteraan.
Sneeuwkettingen 3 263.
Reservewiel met
draairichtingsgebonden band
Draairichtingsgebonden banden zo
monteren dat ze in de rijrichting afrol‐ len. De draairichting is herkenbaar
aan een symbool (bijv. een pijl) op de zijwand van de band.
Voor banden die tegen de draairich‐
ting in gemonteerd zijn geldt:
● Rijeigenschappen worden moge‐
lijk nadelig beïnvloed. Laat de
defecte band zo snel mogelijk vervangen of repareren en breng deze in plaats van het reserve‐
wiel aan.
● Bij regen en sneeuw bijzonder voorzichtig rijden.

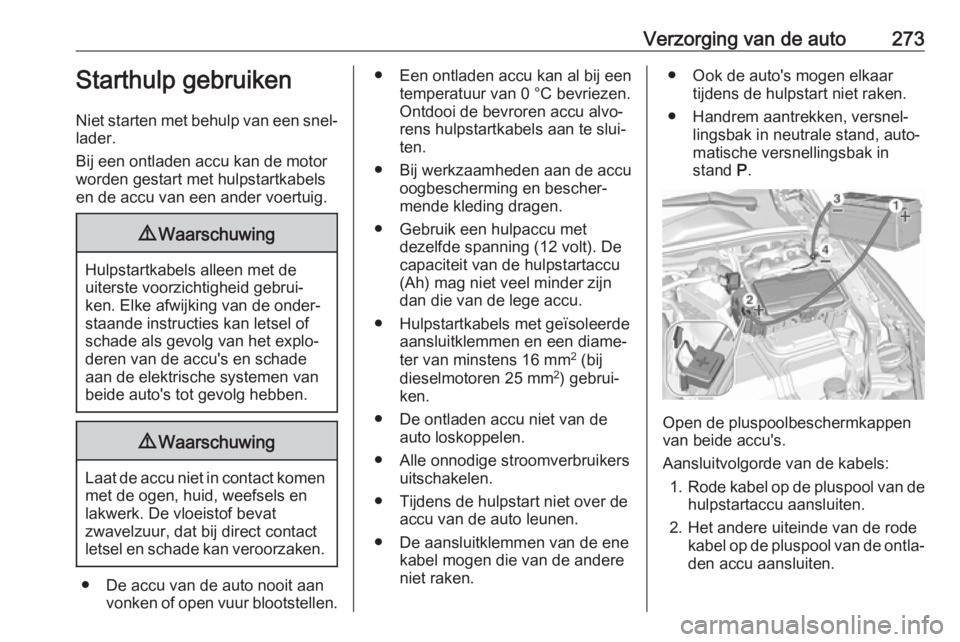

Verzorging van de auto273Starthulp gebruiken
Niet starten met behulp van een snel‐ lader.
Bij een ontladen accu kan de motor
worden gestart met hulpstartkabels
en de accu van een ander voertuig.9 Waarschuwing
Hulpstartkabels alleen met de
uiterste voorzichtigheid gebrui‐
ken. Elke afwijking van de onder‐ staande instructies kan letsel of
schade als gevolg van het explo‐
deren van de accu's en schade
aan de elektrische systemen van
beide auto's tot gevolg hebben.
9 Waarschuwing
Laat de accu niet in contact komen
met de ogen, huid, weefsels en
lakwerk. De vloeistof bevat
zwavelzuur, dat bij direct contact
letsel en schade kan veroorzaken.
● De accu van de auto nooit aan vonken of open vuur blootstellen.
● Een ontladen accu kan al bij een temperatuur van 0 °C bevriezen.Ontdooi de bevroren accu alvo‐
rens hulpstartkabels aan te slui‐ ten.
● Bij werkzaamheden aan de accu oogbescherming en bescher‐
mende kleding dragen.
● Gebruik een hulpaccu met dezelfde spanning (12 volt). De
capaciteit van de hulpstartaccu (Ah) mag niet veel minder zijn
dan die van de lege accu.
● Hulpstartkabels met geïsoleerde aansluitklemmen en een diame‐
ter van minstens 16 mm 2
(bij
dieselmotoren 25 mm 2
) gebrui‐
ken.
● De ontladen accu niet van de auto loskoppelen.
● Alle onnodige stroomverbruikers uitschakelen.
● Tijdens de hulpstart niet over de accu van de auto leunen.
● De aansluitklemmen van de ene kabel mogen die van de andere
niet raken.● Ook de auto's mogen elkaar tijdens de hulpstart niet raken.
● Handrem aantrekken, versnel‐ lingsbak in neutrale stand, auto‐
matische versnellingsbak in
stand P.
Open de pluspoolbeschermkappen
van beide accu's.
Aansluitvolgorde van de kabels: 1. Rode kabel op de pluspool van de
hulpstartaccu aansluiten.
2. Het andere uiteinde van de rode kabel op de pluspool van de ontla‐den accu aansluiten.

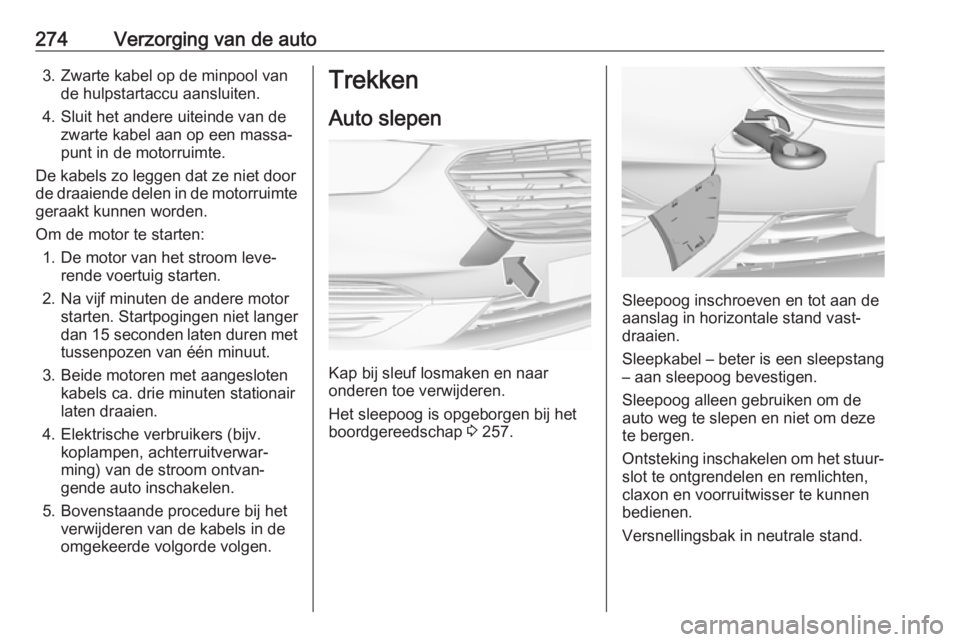

274Verzorging van de auto3. Zwarte kabel op de minpool vande hulpstartaccu aansluiten.
4. Sluit het andere uiteinde van de zwarte kabel aan op een massa‐punt in de motorruimte.
De kabels zo leggen dat ze niet door
de draaiende delen in de motorruimte geraakt kunnen worden.
Om de motor te starten: 1. De motor van het stroom leve‐ rende voertuig starten.
2. Na vijf minuten de andere motor starten. Startpogingen niet langerdan 15 seconden laten duren met
tussenpozen van één minuut.
3. Beide motoren met aangesloten kabels ca. drie minuten stationair
laten draaien.
4. Elektrische verbruikers (bijv. koplampen, achterruitverwar‐
ming) van de stroom ontvan‐
gende auto inschakelen.
5. Bovenstaande procedure bij het verwijderen van de kabels in de
omgekeerde volgorde volgen.Trekken
Auto slepen
Kap bij sleuf losmaken en naar
onderen toe verwijderen.
Het sleepoog is opgeborgen bij het
boordgereedschap 3 257.
Sleepoog inschroeven en tot aan de
aanslag in horizontale stand vast‐
draaien.
Sleepkabel – beter is een sleepstang – aan sleepoog bevestigen.
Sleepoog alleen gebruiken om de
auto weg te slepen en niet om deze
te bergen.
Ontsteking inschakelen om het stuur‐
slot te ontgrendelen en remlichten,
claxon en voorruitwisser te kunnen
bedienen.
Versnellingsbak in neutrale stand.

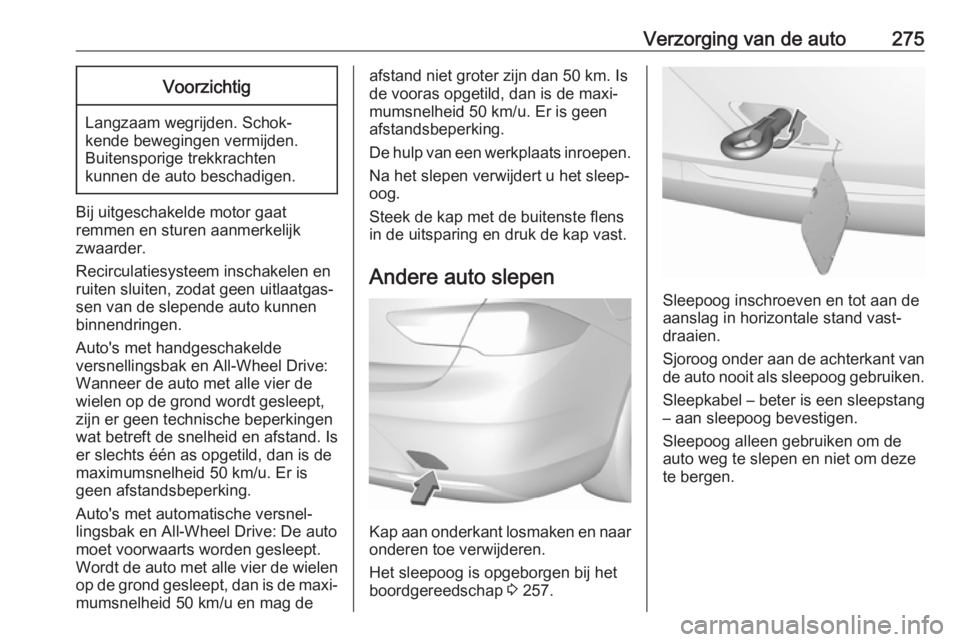

Verzorging van de auto275Voorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten
kunnen de auto beschadigen.
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk
zwaarder.
Recirculatiesysteem inschakelen en
ruiten sluiten, zodat geen uitlaatgas‐
sen van de slepende auto kunnen
binnendringen.
Auto's met handgeschakelde
versnellingsbak en All-Wheel Drive:
Wanneer de auto met alle vier de
wielen op de grond wordt gesleept,
zijn er geen technische beperkingen
wat betreft de snelheid en afstand. Is
er slechts één as opgetild, dan is de
maximumsnelheid 50 km/u. Er is
geen afstandsbeperking.
Auto's met automatische versnel‐
lingsbak en All-Wheel Drive: De auto
moet voorwaarts worden gesleept.
Wordt de auto met alle vier de wielen op de grond gesleept, dan is de maxi‐mumsnelheid 50 km/u en mag de
afstand niet groter zijn dan 50 km. Is
de vooras opgetild, dan is de maxi‐
mumsnelheid 50 km/u. Er is geen
afstandsbeperking.
De hulp van een werkplaats inroepen.
Na het slepen verwijdert u het sleep‐
oog.
Steek de kap met de buitenste flens in de uitsparing en druk de kap vast.
Andere auto slepen
Kap aan onderkant losmaken en naar
onderen toe verwijderen.
Het sleepoog is opgeborgen bij het
boordgereedschap 3 257.
Sleepoog inschroeven en tot aan de
aanslag in horizontale stand vast‐
draaien.
Sjoroog onder aan de achterkant van
de auto nooit als sleepoog gebruiken.
Sleepkabel – beter is een sleepstang
– aan sleepoog bevestigen.
Sleepoog alleen gebruiken om de
auto weg te slepen en niet om deze
te bergen.

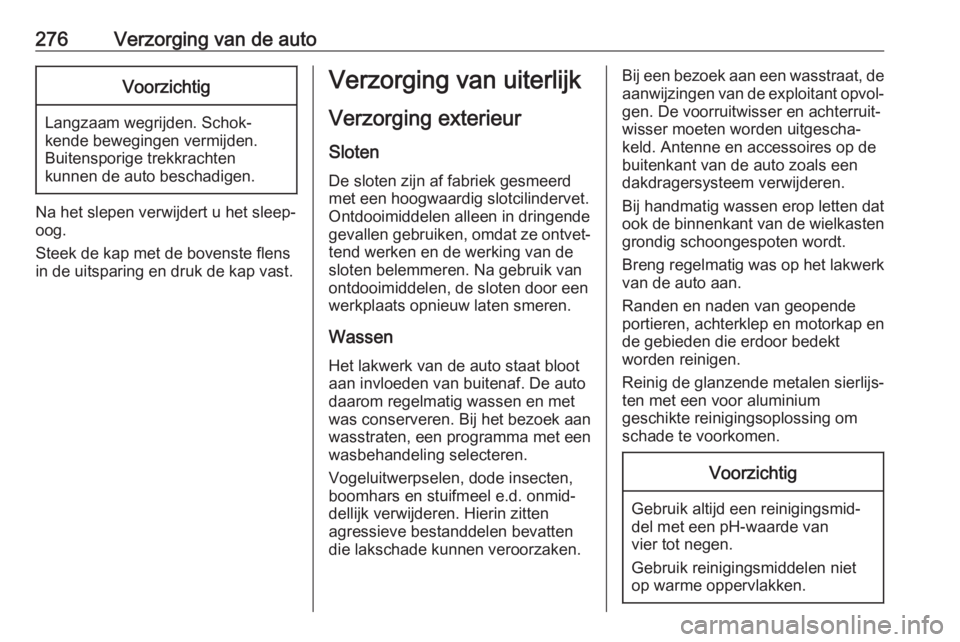

276Verzorging van de autoVoorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten
kunnen de auto beschadigen.
Na het slepen verwijdert u het sleep‐ oog.
Steek de kap met de bovenste flens
in de uitsparing en druk de kap vast.
Verzorging van uiterlijk
Verzorging exterieur Sloten
De sloten zijn af fabriek gesmeerd
met een hoogwaardig slotcilindervet.
Ontdooimiddelen alleen in dringende gevallen gebruiken, omdat ze ontvet‐
tend werken en de werking van de
sloten belemmeren. Na gebruik van
ontdooimiddelen, de sloten door een
werkplaats opnieuw laten smeren.
Wassen
Het lakwerk van de auto staat bloot
aan invloeden van buitenaf. De auto
daarom regelmatig wassen en met
was conserveren. Bij het bezoek aan
wasstraten, een programma met een
wasbehandeling selecteren.
Vogeluitwerpselen, dode insecten, boomhars en stuifmeel e.d. onmid‐
dellijk verwijderen. Hierin zitten
agressieve bestanddelen bevatten
die lakschade kunnen veroorzaken.Bij een bezoek aan een wasstraat, de aanwijzingen van de exploitant opvol‐
gen. De voorruitwisser en achterruit‐ wisser moeten worden uitgescha‐
keld. Antenne en accessoires op de
buitenkant van de auto zoals een
dakdragersysteem verwijderen.
Bij handmatig wassen erop letten dat
ook de binnenkant van de wielkasten grondig schoongespoten wordt.
Breng regelmatig was op het lakwerk
van de auto aan.
Randen en naden van geopende
portieren, achterklep en motorkap en
de gebieden die erdoor bedekt
worden reinigen.
Reinig de glanzende metalen sierlijs‐
ten met een voor aluminium
geschikte reinigingsoplossing om
schade te voorkomen.Voorzichtig
Gebruik altijd een reinigingsmid‐
del met een pH-waarde van
vier tot negen.
Gebruik reinigingsmiddelen niet
op warme oppervlakken.

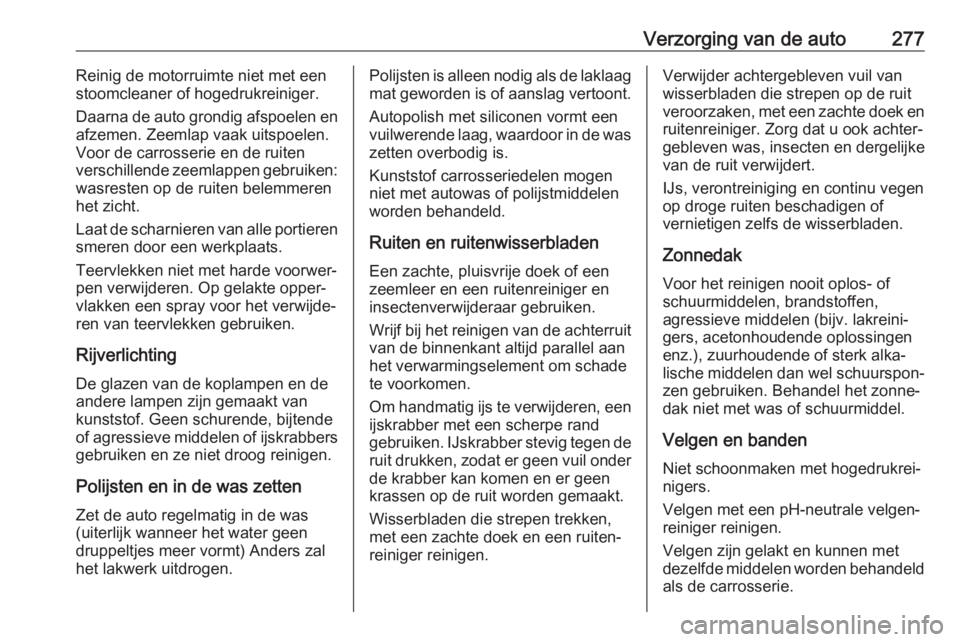

Verzorging van de auto277Reinig de motorruimte niet met een
stoomcleaner of hogedrukreiniger.
Daarna de auto grondig afspoelen en
afzemen. Zeemlap vaak uitspoelen.
Voor de carrosserie en de ruiten
verschillende zeemlappen gebruiken: wasresten op de ruiten belemmerenhet zicht.
Laat de scharnieren van alle portieren
smeren door een werkplaats.
Teervlekken niet met harde voorwer‐
pen verwijderen. Op gelakte opper‐
vlakken een spray voor het verwijde‐
ren van teervlekken gebruiken.
Rijverlichting
De glazen van de koplampen en de
andere lampen zijn gemaakt van kunststof. Geen schurende, bijtende
of agressieve middelen of ijskrabbers
gebruiken en ze niet droog reinigen.
Polijsten en in de was zetten
Zet de auto regelmatig in de was
(uiterlijk wanneer het water geen
druppeltjes meer vormt) Anders zal
het lakwerk uitdrogen.Polijsten is alleen nodig als de laklaag mat geworden is of aanslag vertoont.
Autopolish met siliconen vormt een
vuilwerende laag, waardoor in de was
zetten overbodig is.
Kunststof carrosseriedelen mogen niet met autowas of polijstmiddelen
worden behandeld.
Ruiten en ruitenwisserbladen
Een zachte, pluisvrije doek of een
zeemleer en een ruitenreiniger en
insectenverwijderaar gebruiken.
Wrijf bij het reinigen van de achterruit van de binnenkant altijd parallel aan
het verwarmingselement om schade
te voorkomen.
Om handmatig ijs te verwijderen, een ijskrabber met een scherpe rand
gebruiken. IJskrabber stevig tegen de ruit drukken, zodat er geen vuil onder
de krabber kan komen en er geen
krassen op de ruit worden gemaakt.
Wisserbladen die strepen trekken,
met een zachte doek en een ruiten‐
reiniger reinigen.Verwijder achtergebleven vuil van
wisserbladen die strepen op de ruit
veroorzaken, met een zachte doek en ruitenreiniger. Zorg dat u ook achter‐
gebleven was, insecten en dergelijke
van de ruit verwijdert.
IJs, verontreiniging en continu vegen
op droge ruiten beschadigen of
vernietigen zelfs de wisserbladen.
Zonnedak
Voor het reinigen nooit oplos- of
schuurmiddelen, brandstoffen,
agressieve middelen (bijv. lakreini‐
gers, acetonhoudende oplossingen
enz.), zuurhoudende of sterk alka‐
lische middelen dan wel schuurspon‐
zen gebruiken. Behandel het zonne‐ dak niet met was of schuurmiddel.
Velgen en banden
Niet schoonmaken met hogedrukrei‐
nigers.
Velgen met een pH-neutrale velgen‐
reiniger reinigen.
Velgen zijn gelakt en kunnen met
dezelfde middelen worden behandeld als de carrosserie.

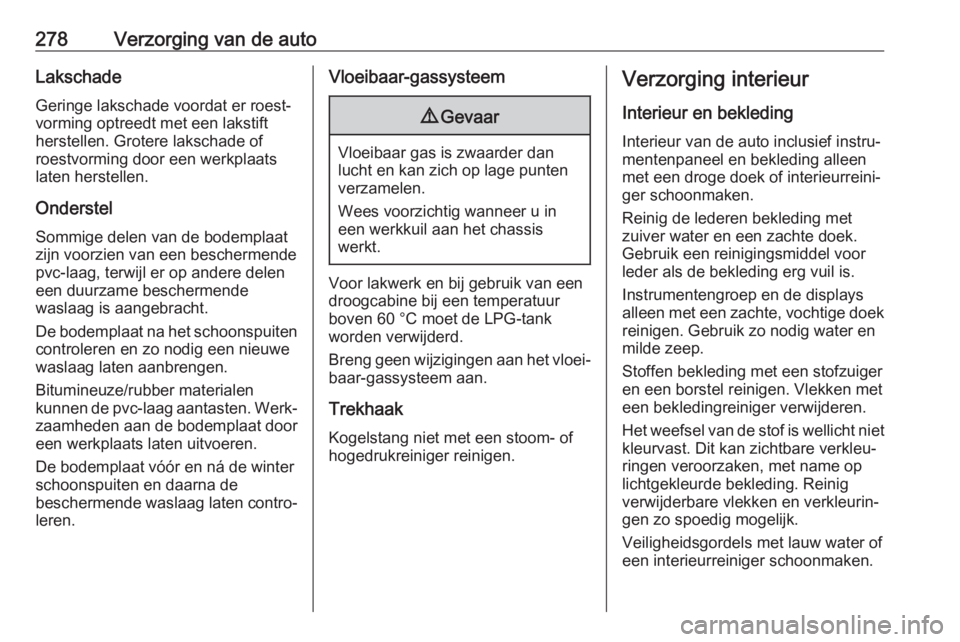

278Verzorging van de autoLakschadeGeringe lakschade voordat er roest‐vorming optreedt met een lakstift
herstellen. Grotere lakschade of
roestvorming door een werkplaats
laten herstellen.
Onderstel
Sommige delen van de bodemplaat zijn voorzien van een beschermende
pvc-laag, terwijl er op andere delen
een duurzame beschermende
waslaag is aangebracht.
De bodemplaat na het schoonspuiten
controleren en zo nodig een nieuwe
waslaag laten aanbrengen.
Bitumineuze/rubber materialen
kunnen de pvc-laag aantasten. Werk‐ zaamheden aan de bodemplaat door
een werkplaats laten uitvoeren.
De bodemplaat vóór en ná de winter
schoonspuiten en daarna de
beschermende waslaag laten contro‐ leren.Vloeibaar-gassysteem9 Gevaar
Vloeibaar gas is zwaarder dan
lucht en kan zich op lage punten
verzamelen.
Wees voorzichtig wanneer u in
een werkkuil aan het chassis
werkt.
Voor lakwerk en bij gebruik van een
droogcabine bij een temperatuur
boven 60 °C moet de LPG-tank
worden verwijderd.
Breng geen wijzigingen aan het vloei‐
baar-gassysteem aan.
Trekhaak Kogelstang niet met een stoom- of
hogedrukreiniger reinigen.
Verzorging interieur
Interieur en bekleding Interieur van de auto inclusief instru‐
mentenpaneel en bekleding alleen
met een droge doek of interieurreini‐
ger schoonmaken.
Reinig de lederen bekleding met
zuiver water en een zachte doek.
Gebruik een reinigingsmiddel voor
leder als de bekleding erg vuil is.
Instrumentengroep en de displays
alleen met een zachte, vochtige doek reinigen. Gebruik zo nodig water en
milde zeep.
Stoffen bekleding met een stofzuiger
en een borstel reinigen. Vlekken met een bekledingreiniger verwijderen.
Het weefsel van de stof is wellicht niet
kleurvast. Dit kan zichtbare verkleu‐
ringen veroorzaken, met name op
lichtgekleurde bekleding. Reinig
verwijderbare vlekken en verkleurin‐
gen zo spoedig mogelijk.
Veiligheidsgordels met lauw water of
een interieurreiniger schoonmaken.
