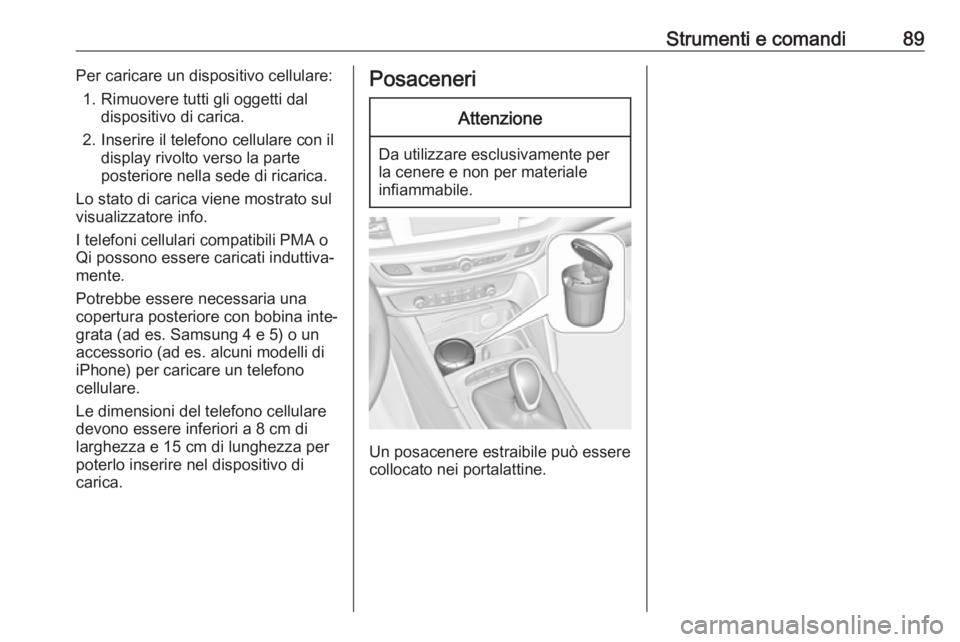

Strumenti e comandi89Per caricare un dispositivo cellulare:1. Rimuovere tutti gli oggetti dal dispositivo di carica.
2. Inserire il telefono cellulare con il display rivolto verso la parte
posteriore nella sede di ricarica.
Lo stato di carica viene mostrato sul
visualizzatore info.
I telefoni cellulari compatibili PMA o
Qi possono essere caricati induttiva‐
mente.
Potrebbe essere necessaria una
copertura posteriore con bobina inte‐
grata (ad es. Samsung 4 e 5) o un
accessorio (ad es. alcuni modelli di
iPhone) per caricare un telefono
cellulare.
Le dimensioni del telefono cellulare
devono essere inferiori a 8 cm di
larghezza e 15 cm di lunghezza per
poterlo inserire nel dispositivo di
carica.PosaceneriAttenzione
Da utilizzare esclusivamente per
la cenere e non per materiale
infiammabile.
Un posacenere estraibile può essere
collocato nei portalattine.

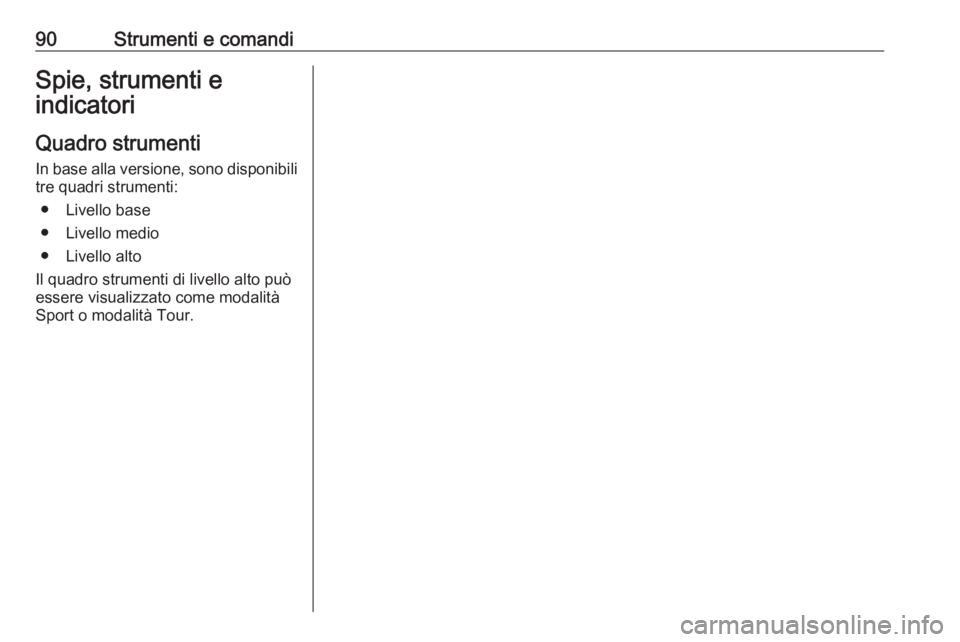

90Strumenti e comandiSpie, strumenti e
indicatori
Quadro strumenti
In base alla versione, sono disponibili
tre quadri strumenti:
● Livello base
● Livello medio
● Livello alto
Il quadro strumenti di livello alto può
essere visualizzato come modalità
Sport o modalità Tour.

Strumenti e comandi91Quadro strumenti di livello base

92Strumenti e comandiQuadro strumenti di livello medio

Strumenti e comandi93Quadro strumenti di livello alto, modalità Sport

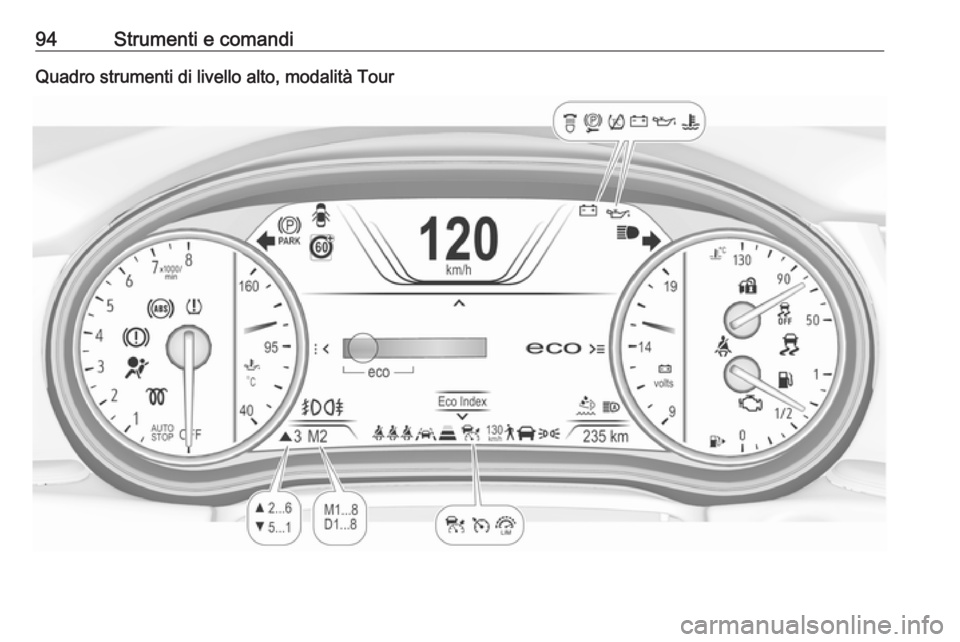

94Strumenti e comandiQuadro strumenti di livello alto, modalità Tour

Strumenti e comandi95PanoramicaOIndicatori di direzione 3 100XSegnalazione cintura di sicu‐
rezza non allacciata 3 100vAirbag e pretensionatori delle
cinture di sicurezza 3 101VDisattivazione dell'airbag
3 101pSistema di ricarica 3 102ZSpia MIL 3 102RImpianto freni e frizione 3 102mFreno di stazionamento elettrico
3 102jGuasto del freno di staziona‐
mento elettrico 3 103uSistema di antibloccaggio (ABS)
3 103RCambio marcia 3 103EDistanza di sicurezza 3 103aAusilio al mantenimento di
corsia 3 103nControllo elettronico della stabi‐
lità disinserito 3 103bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 104kSistema di controllo della
trazione disattivo 3 104WTemperatura del liquido di
raffreddamento del motore
3 104!Preriscaldamento 3 104YAdBlue 3 104wSistema di monitoraggio della
pressione dei pneumatici
3 104IPressione dell'olio motore
3 105YLivello basso del carburante
3 105dDispositivo elettronico di bloc‐
caggio motore 3 1058Luci esterne 3 105CAbbaglianti 3 105fAssistenza all'uso degli abba‐
glianti 3 106fFari LED 3 106>Fendinebbia 3 106rRetronebbia 3 106mControllo automatico della velo‐
cità di crociera 3 106CCruise control adattivo 3 106ARilevato veicolo davanti 3 1067Rilevato pedone di fronte
3 206LLimitatore di velocità 3 107LAssistente ai segnali stradali
3 107hPortiera aperta 3 107

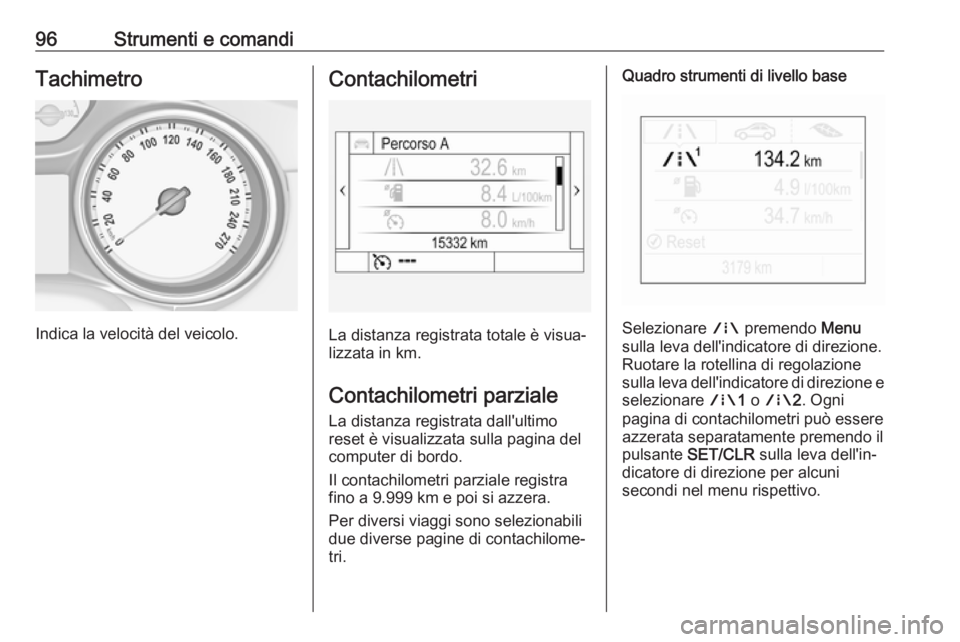

96Strumenti e comandiTachimetro
Indica la velocità del veicolo.
Contachilometri
La distanza registrata totale è visua‐
lizzata in km.
Contachilometri parziale
La distanza registrata dall'ultimo
reset è visualizzata sulla pagina del computer di bordo.
Il contachilometri parziale registra
fino a 9.999 km e poi si azzera.
Per diversi viaggi sono selezionabili
due diverse pagine di contachilome‐
tri.
Quadro strumenti di livello base
Selezionare ; premendo Menu
sulla leva dell'indicatore di direzione.
Ruotare la rotellina di regolazione
sulla leva dell'indicatore di direzione e
selezionare ;1 o ; 2. Ogni
pagina di contachilometri può essere azzerata separatamente premendo il
pulsante SET/CLR sulla leva dell'in‐
dicatore di direzione per alcuni
secondi nel menu rispettivo.

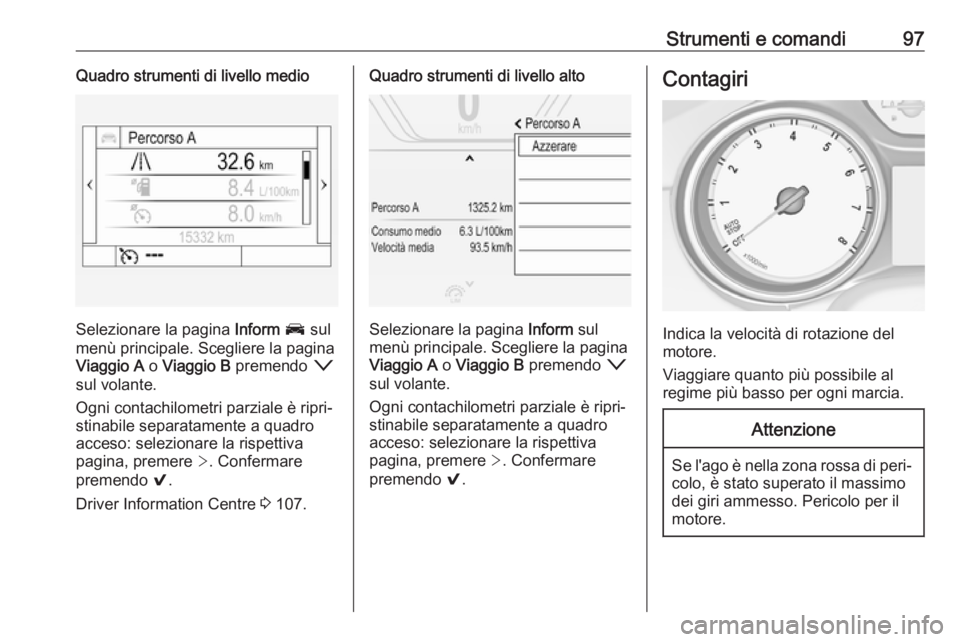

Strumenti e comandi97Quadro strumenti di livello medio
Selezionare la pagina Inform J sul
menù principale. Scegliere la pagina
Viaggio A o Viaggio B premendo o
sul volante.
Ogni contachilometri parziale è ripri‐
stinabile separatamente a quadro
acceso: selezionare la rispettiva
pagina, premere >. Confermare
premendo 9.
Driver Information Centre 3 107.
Quadro strumenti di livello alto
Selezionare la pagina Inform sul
menù principale. Scegliere la pagina
Viaggio A o Viaggio B premendo o
sul volante.
Ogni contachilometri parziale è ripri‐
stinabile separatamente a quadro
acceso: selezionare la rispettiva
pagina, premere >. Confermare
premendo 9.
Contagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia.
Attenzione
Se l'ago è nella zona rossa di peri‐
colo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.

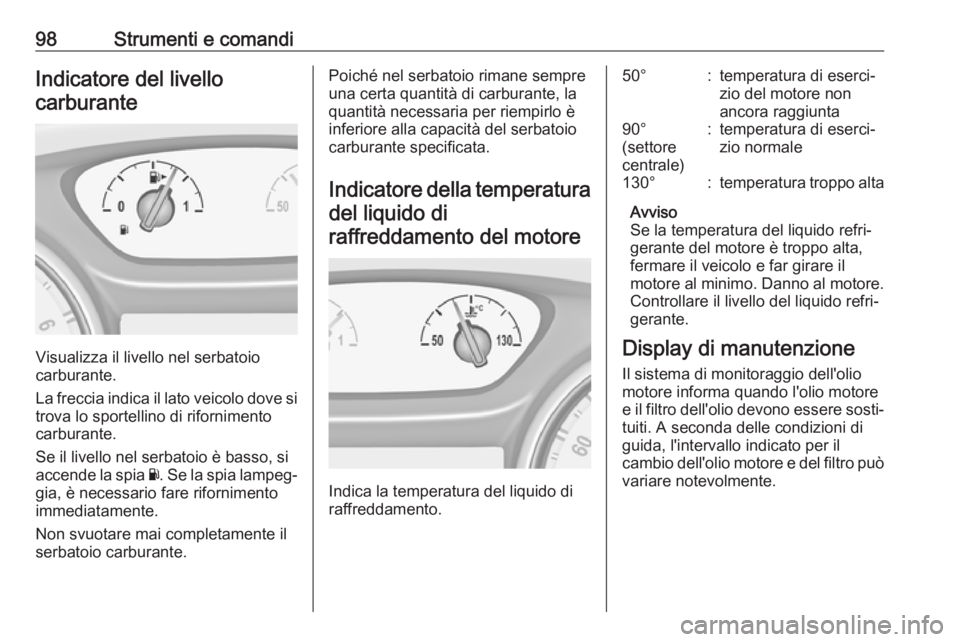

98Strumenti e comandiIndicatore del livellocarburante
Visualizza il livello nel serbatoio
carburante.
La freccia indica il lato veicolo dove si
trova lo sportellino di rifornimento
carburante.
Se il livello nel serbatoio è basso, si
accende la spia Y. Se la spia lampeg‐
gia, è necessario fare rifornimento
immediatamente.
Non svuotare mai completamente il
serbatoio carburante.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio carburante specificata.
Indicatore della temperatura del liquido di
raffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
50°:temperatura di eserci‐
zio del motore non
ancora raggiunta90°
(settore
centrale):temperatura di eserci‐
zio normale130°:temperatura troppo alta
Avviso
Se la temperatura del liquido refri‐
gerante del motore è troppo alta,
fermare il veicolo e far girare il
motore al minimo. Danno al motore. Controllare il livello del liquido refri‐
gerante.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore informa quando l'olio motore
e il filtro dell'olio devono essere sosti‐ tuiti. A seconda delle condizioni diguida, l'intervallo indicato per il
cambio dell'olio motore e del filtro può
variare notevolmente.
