OPEL INSIGNIA BREAK 2017.5 Manuale di uso e manutenzione (in Italian)

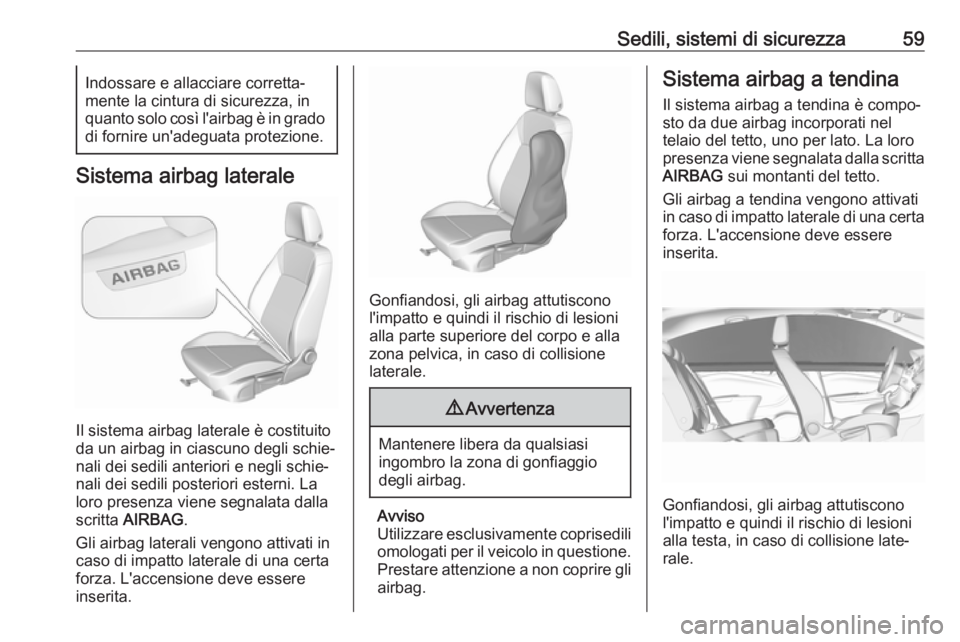

Sedili, sistemi di sicurezza59Indossare e allacciare corretta‐
mente la cintura di sicurezza, in
quanto solo così l'airbag è in grado di fornire un'adeguata protezione.
Sistema airbag laterale
Il sistema airbag laterale è costituito
da un airbag in ciascuno degli schie‐
nali dei sedili anteriori e negli schie‐
nali dei sedili posteriori esterni. La
loro presenza viene segnalata dalla
scritta AIRBAG .
Gli airbag laterali vengono attivati in
caso di impatto laterale di una certa
forza. L'accensione deve essere inserita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi il rischio di lesioni
alla parte superiore del corpo e alla
zona pelvica, in caso di collisione
laterale.
9 Avvertenza
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
Avviso
Utilizzare esclusivamente coprisedili omologati per il veicolo in questione. Prestare attenzione a non coprire gli
airbag.
Sistema airbag a tendina
Il sistema airbag a tendina è compo‐
sto da due airbag incorporati nel
telaio del tetto, uno per lato. La loro
presenza viene segnalata dalla scritta
AIRBAG sui montanti del tetto.
Gli airbag a tendina vengono attivati
in caso di impatto laterale di una certa forza. L'accensione deve essereinserita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi il rischio di lesioni
alla testa, in caso di collisione late‐
rale.

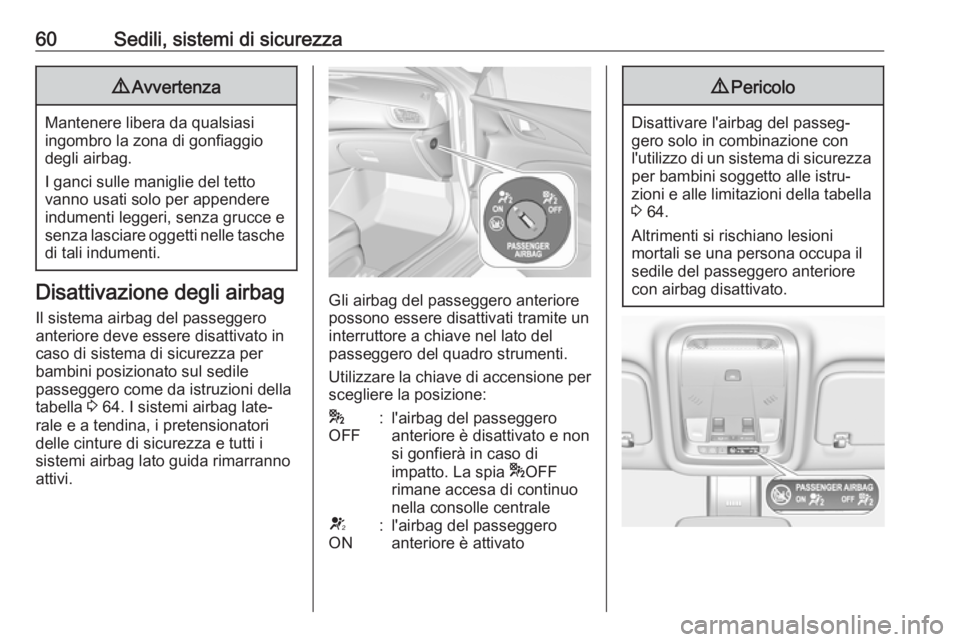

60Sedili, sistemi di sicurezza9Avvertenza
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
I ganci sulle maniglie del tetto
vanno usati solo per appendere
indumenti leggeri, senza grucce e senza lasciare oggetti nelle tasche
di tali indumenti.
Disattivazione degli airbag
Il sistema airbag del passeggero
anteriore deve essere disattivato in
caso di sistema di sicurezza per
bambini posizionato sul sedile
passeggero come da istruzioni della tabella 3 64. I sistemi airbag late‐
rale e a tendina, i pretensionatori
delle cinture di sicurezza e tutti i
sistemi airbag lato guida rimarranno
attivi.Gli airbag del passeggero anteriore
possono essere disattivati tramite un
interruttore a chiave nel lato del
passeggero del quadro strumenti.
Utilizzare la chiave di accensione per
scegliere la posizione:
*
OFF:l'airbag del passeggero
anteriore è disattivato e non
si gonfierà in caso di
impatto. La spia *OFF
rimane accesa di continuo
nella consolle centraleV
ON:l'airbag del passeggero
anteriore è attivato9 Pericolo
Disattivare l'airbag del passeg‐
gero solo in combinazione con
l'utilizzo di un sistema di sicurezza per bambini soggetto alle istru‐
zioni e alle limitazioni della tabella
3 64.
Altrimenti si rischiano lesioni
mortali se una persona occupa il
sedile del passeggero anteriore
con airbag disattivato.

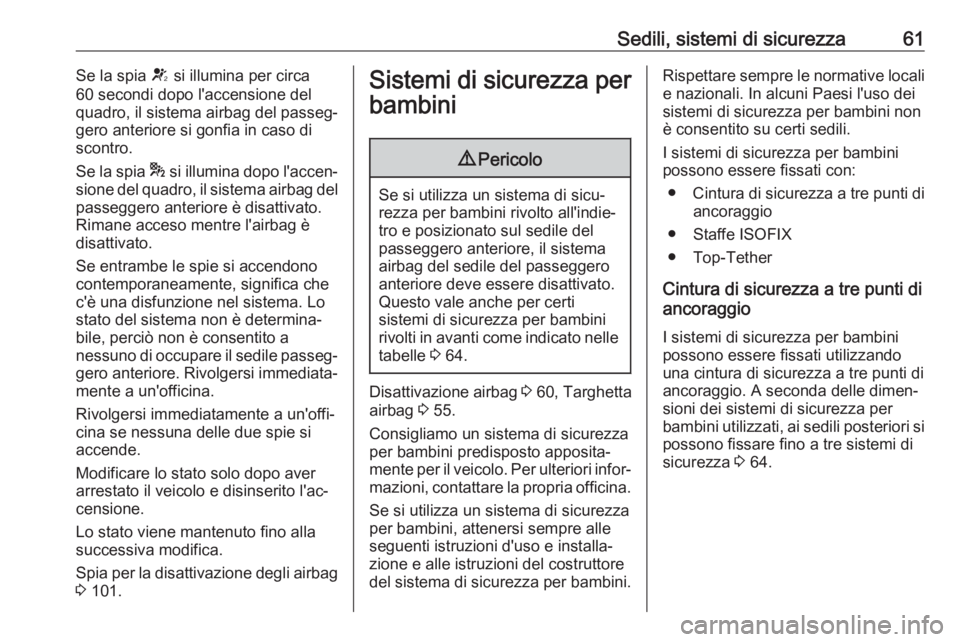

Sedili, sistemi di sicurezza61Se la spia V si illumina per circa
60 secondi dopo l'accensione del
quadro, il sistema airbag del passeg‐
gero anteriore si gonfia in caso di
scontro.
Se la spia * si illumina dopo l'accen‐
sione del quadro, il sistema airbag del passeggero anteriore è disattivato.
Rimane acceso mentre l'airbag è
disattivato.
Se entrambe le spie si accendono
contemporaneamente, significa che
c'è una disfunzione nel sistema. Lo
stato del sistema non è determina‐
bile, perciò non è consentito a
nessuno di occupare il sedile passeg‐
gero anteriore. Rivolgersi immediata‐ mente a un'officina.
Rivolgersi immediatamente a un'offi‐
cina se nessuna delle due spie si
accende.
Modificare lo stato solo dopo aver arrestato il veicolo e disinserito l'ac‐
censione.
Lo stato viene mantenuto fino alla
successiva modifica.
Spia per la disattivazione degli airbag
3 101.Sistemi di sicurezza per
bambini9 Pericolo
Se si utilizza un sistema di sicu‐
rezza per bambini rivolto all'indie‐
tro e posizionato sul sedile del
passeggero anteriore, il sistema
airbag del sedile del passeggero
anteriore deve essere disattivato.
Questo vale anche per certi
sistemi di sicurezza per bambini
rivolti in avanti come indicato nelle tabelle 3 64.
Disattivazione airbag 3 60, Targhetta
airbag 3 55.
Consigliamo un sistema di sicurezza
per bambini predisposto apposita‐
mente per il veicolo. Per ulteriori infor‐ mazioni, contattare la propria officina.
Se si utilizza un sistema di sicurezza
per bambini, attenersi sempre alle
seguenti istruzioni d'uso e installa‐
zione e alle istruzioni del costruttore
del sistema di sicurezza per bambini.
Rispettare sempre le normative locali e nazionali. In alcuni Paesi l'uso dei
sistemi di sicurezza per bambini non è consentito su certi sedili.
I sistemi di sicurezza per bambini
possono essere fissati con:
● Cintura di sicurezza a tre punti di
ancoraggio
● Staffe ISOFIX
● Top-Tether
Cintura di sicurezza a tre punti di
ancoraggio
I sistemi di sicurezza per bambini
possono essere fissati utilizzando
una cintura di sicurezza a tre punti di
ancoraggio. A seconda delle dimen‐
sioni dei sistemi di sicurezza per bambini utilizzati, ai sedili posteriori si possono fissare fino a tre sistemi di
sicurezza 3 64.

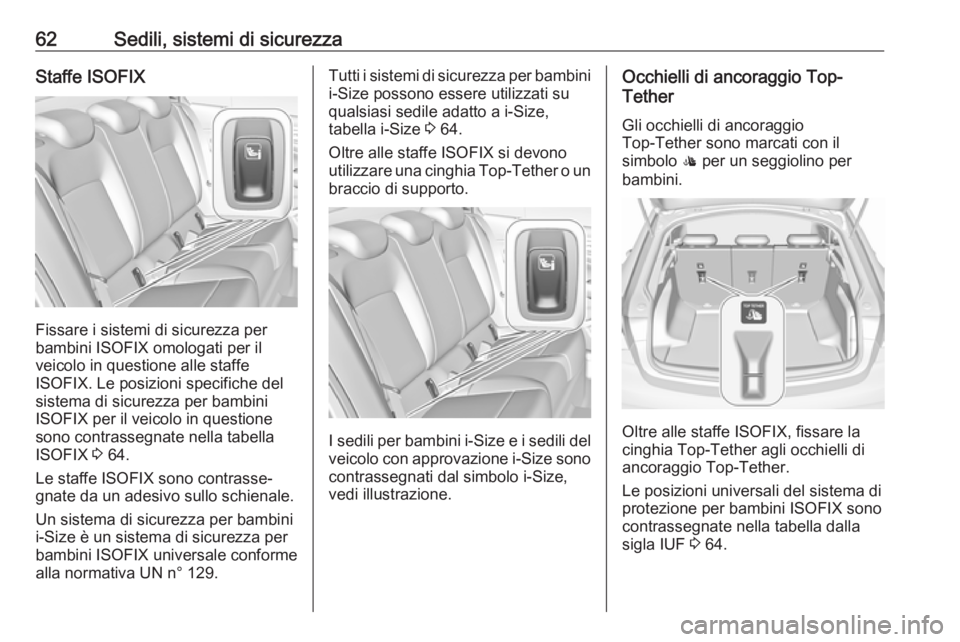

62Sedili, sistemi di sicurezzaStaffe ISOFIX
Fissare i sistemi di sicurezza per
bambini ISOFIX omologati per il
veicolo in questione alle staffe
ISOFIX. Le posizioni specifiche del
sistema di sicurezza per bambini
ISOFIX per il veicolo in questione
sono contrassegnate nella tabella
ISOFIX 3 64.
Le staffe ISOFIX sono contrasse‐
gnate da un adesivo sullo schienale.
Un sistema di sicurezza per bambini
i-Size è un sistema di sicurezza per
bambini ISOFIX universale conforme
alla normativa UN n° 129.
Tutti i sistemi di sicurezza per bambini i-Size possono essere utilizzati su
qualsiasi sedile adatto a i-Size,
tabella i-Size 3 64.
Oltre alle staffe ISOFIX si devono
utilizzare una cinghia Top-Tether o un
braccio di supporto.
I sedili per bambini i-Size e i sedili del veicolo con approvazione i-Size sonocontrassegnati dal simbolo i-Size,vedi illustrazione.
Occhielli di ancoraggio Top-
Tether
Gli occhielli di ancoraggio
Top-Tether sono marcati con il
simbolo : per un seggiolino per
bambini.
Oltre alle staffe ISOFIX, fissare la
cinghia Top-Tether agli occhielli di ancoraggio Top-Tether.
Le posizioni universali del sistema di
protezione per bambini ISOFIX sono
contrassegnate nella tabella dalla
sigla IUF 3 64.

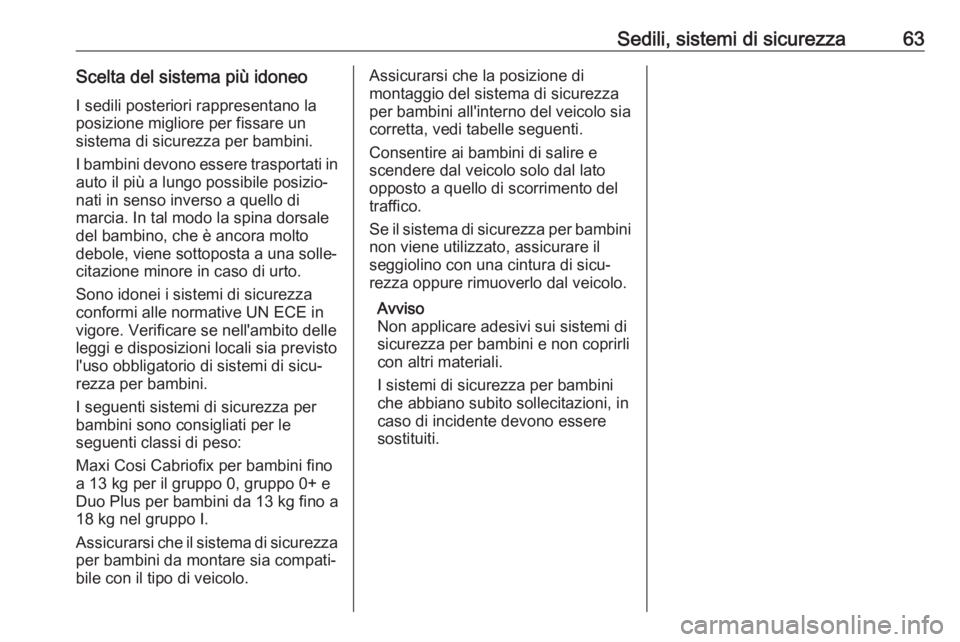

Sedili, sistemi di sicurezza63Scelta del sistema più idoneoI sedili posteriori rappresentano la
posizione migliore per fissare un
sistema di sicurezza per bambini.
I bambini devono essere trasportati in auto il più a lungo possibile posizio‐
nati in senso inverso a quello di
marcia. In tal modo la spina dorsale
del bambino, che è ancora molto
debole, viene sottoposta a una solle‐
citazione minore in caso di urto.
Sono idonei i sistemi di sicurezza
conformi alle normative UN ECE in
vigore. Verificare se nell'ambito delle
leggi e disposizioni locali sia previsto
l'uso obbligatorio di sistemi di sicu‐
rezza per bambini.
I seguenti sistemi di sicurezza per
bambini sono consigliati per le
seguenti classi di peso:
Maxi Cosi Cabriofix per bambini fino
a 13 kg per il gruppo 0, gruppo 0+ e
Duo Plus per bambini da 13 kg fino a
18 kg nel gruppo I.
Assicurarsi che il sistema di sicurezza per bambini da montare sia compati‐
bile con il tipo di veicolo.Assicurarsi che la posizione di
montaggio del sistema di sicurezza
per bambini all'interno del veicolo sia
corretta, vedi tabelle seguenti.
Consentire ai bambini di salire e
scendere dal veicolo solo dal lato
opposto a quello di scorrimento del
traffico.
Se il sistema di sicurezza per bambini
non viene utilizzato, assicurare il
seggiolino con una cintura di sicu‐
rezza oppure rimuoverlo dal veicolo.
Avviso
Non applicare adesivi sui sistemi di
sicurezza per bambini e non coprirli
con altri materiali.
I sistemi di sicurezza per bambini
che abbiano subito sollecitazioni, in
caso di incidente devono essere
sostituiti.

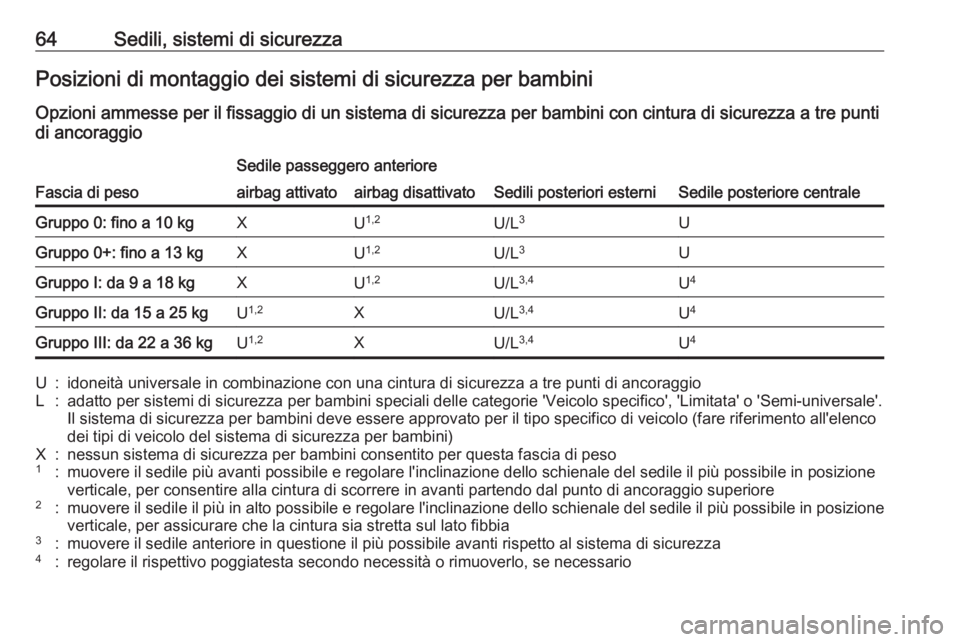

64Sedili, sistemi di sicurezzaPosizioni di montaggio dei sistemi di sicurezza per bambiniOpzioni ammesse per il fissaggio di un sistema di sicurezza per bambini con cintura di sicurezza a tre punti
di ancoraggio
Fascia di peso
Sedile passeggero anteriore
Sedili posteriori esterniSedile posteriore centrale
airbag attivatoairbag disattivatoGruppo 0: fino a 10 kgXU 1,2U/L 3UGruppo 0+: fino a 13 kgXU1,2U/L 3UGruppo I: da 9 a 18 kgXU1,2U/L 3,4U4Gruppo II: da 15 a 25 kgU1,2XU/L 3,4U4Gruppo III: da 22 a 36 kgU1,2XU/L 3,4U4U:idoneità universale in combinazione con una cintura di sicurezza a tre punti di ancoraggioL:adatto per sistemi di sicurezza per bambini speciali delle categorie 'Veicolo specifico', 'Limitata' o 'Semi-universale'.
Il sistema di sicurezza per bambini deve essere approvato per il tipo specifico di veicolo (fare riferimento all'elenco
dei tipi di veicolo del sistema di sicurezza per bambini)X:nessun sistema di sicurezza per bambini consentito per questa fascia di peso1:muovere il sedile più avanti possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione
verticale, per consentire alla cintura di scorrere in avanti partendo dal punto di ancoraggio superiore2:muovere il sedile il più in alto possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione verticale, per assicurare che la cintura sia stretta sul lato fibbia3:muovere il sedile anteriore in questione il più possibile avanti rispetto al sistema di sicurezza4:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessario

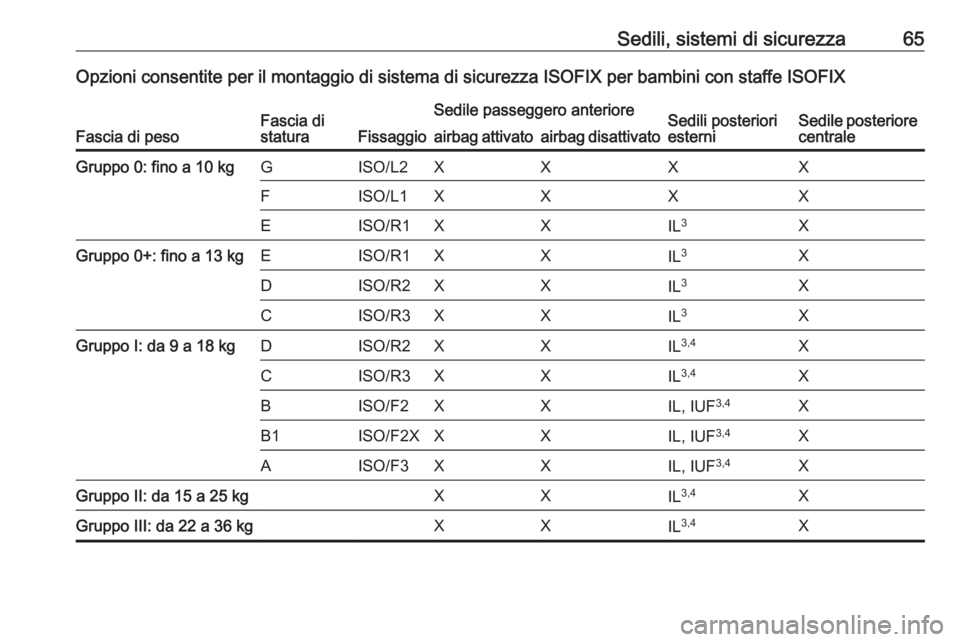

Sedili, sistemi di sicurezza65Opzioni consentite per il montaggio di sistema di sicurezza ISOFIX per bambini con staffe ISOFIX
Fascia di pesoFascia di
staturaFissaggio
Sedile passeggero anterioreSedili posteriori
esterniSedile posteriore centraleairbag attivatoairbag disattivatoGruppo 0: fino a 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGruppo 0+: fino a 13 kgEISO/R1XXIL3XDISO/R2XXIL 3XCISO/R3XXIL3XGruppo I: da 9 a 18 kgDISO/R2XXIL3,4XCISO/R3XXIL 3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF3,4XGruppo II: da 15 a 25 kgXXIL3,4XGruppo III: da 22 a 36 kgXXIL3,4X

66Sedili, sistemi di sicurezzaIL:adatto per sistemi di sicurezza ISOFIX speciali delle categorie "Specifica del veicolo", "Limitata" o "Semi-univer‐sale". Il sistema di sicurezza per bambini ISOFIX deve essere approvato per il tipo specifico di veicolo (fare riferi‐
mento all'elenco dei tipi di veicolo del sistema di sicurezza per bambini)IUF:adatto per sistemi di sicurezza per bambini ISOFIX montati nel senso di marcia, della categoria Universale, appro‐
vati per l'uso in questa fascia di pesoX:nessun sistema di sicurezza ISOFIX per bambini approvato per questa fascia di peso1:muovere il sedile più avanti possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione verticale per garantire che la cintura scorra in avanti partendo dal punto di ancoraggio superiore2:portare il sedile alla massima altezza possibile e regolare l'inclinazione dello schienale del sedile il più possibile inposizione verticale per garantire che la cintura sia tesa dalla parte della fibbia3:muovere il sedile anteriore in questione il più possibile avanti rispetto al sistema di sicurezza4:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessario
Fascia di statura e seggiolino ISOFIX
A - ISO/F3:sistema di sicurezza rivolto nel senso di marcia per bambini di statura massima nella fascia di peso da
9 a 18 kgB - ISO/F2:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kgB1 - ISO/F2X:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kgC - ISO/R3:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini di statura massima nella
fascia di peso fino a 18 kgD - ISO/R2:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini più piccoli nella fascia di peso fino a 18 kgE - ISO/R1:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini piccoli nella fascia di peso fino a 13 kgF- ISO/L1:sistema di sicurezza per bambini con posizione rivolta a sinistra (culla portatile)G - ISO/L2:sistema di sicurezza per bambini con posizione rivolta a destra (culla portatile)

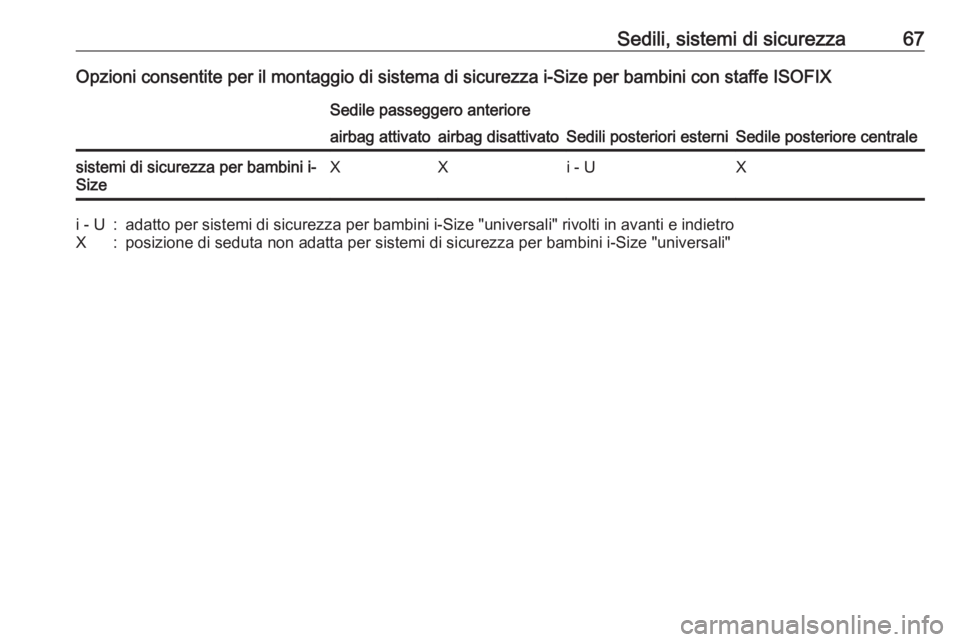

Sedili, sistemi di sicurezza67Opzioni consentite per il montaggio di sistema di sicurezza i-Size per bambini con staffe ISOFIXSedile passeggero anteriore
Sedili posteriori esterniSedile posteriore centrale
airbag attivatoairbag disattivatosistemi di sicurezza per bambini i-
SizeXXi - UXi - U:adatto per sistemi di sicurezza per bambini i-Size "universali" rivolti in avanti e indietroX:posizione di seduta non adatta per sistemi di sicurezza per bambini i-Size "universali"

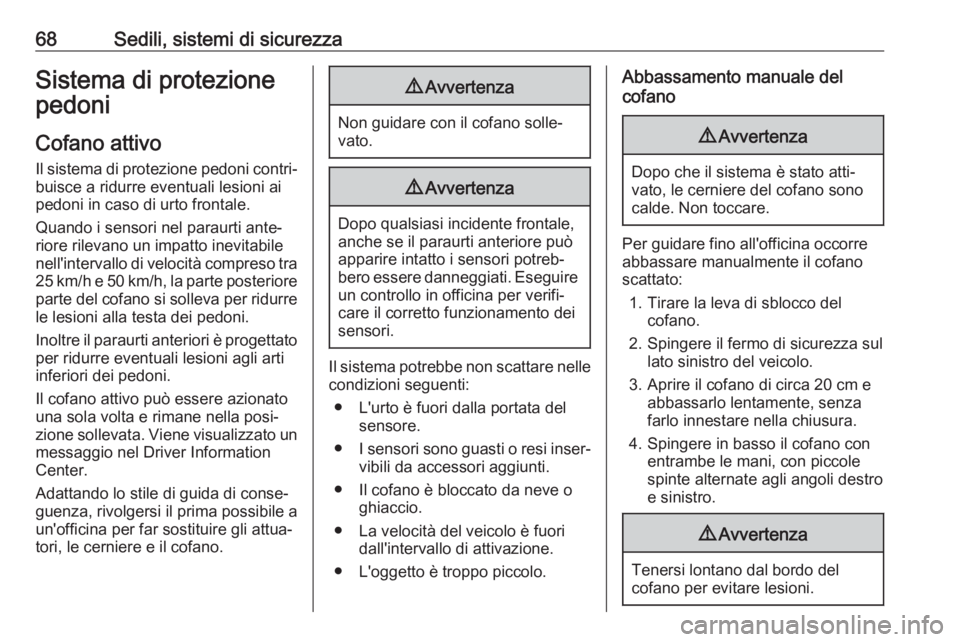

68Sedili, sistemi di sicurezzaSistema di protezione
pedoni
Cofano attivo
Il sistema di protezione pedoni contri‐
buisce a ridurre eventuali lesioni ai
pedoni in caso di urto frontale.
Quando i sensori nel paraurti ante‐
riore rilevano un impatto inevitabile
nell'intervallo di velocità compreso tra 25 km/h e 50 km/h, la parte posterioreparte del cofano si solleva per ridurre
le lesioni alla testa dei pedoni.
Inoltre il paraurti anteriori è progettato per ridurre eventuali lesioni agli arti
inferiori dei pedoni.
Il cofano attivo può essere azionato
una sola volta e rimane nella posi‐
zione sollevata. Viene visualizzato un
messaggio nel Driver Information
Center.
Adattando lo stile di guida di conse‐
guenza, rivolgersi il prima possibile a
un'officina per far sostituire gli attua‐
tori, le cerniere e il cofano.9 Avvertenza
Non guidare con il cofano solle‐
vato.
9 Avvertenza
Dopo qualsiasi incidente frontale,
anche se il paraurti anteriore può
apparire intatto i sensori potreb‐
bero essere danneggiati. Eseguire un controllo in officina per verifi‐
care il corretto funzionamento dei
sensori.
Il sistema potrebbe non scattare nelle condizioni seguenti:
● L'urto è fuori dalla portata del sensore.
● I sensori sono guasti o resi inser‐
vibili da accessori aggiunti.
● Il cofano è bloccato da neve o ghiaccio.
● La velocità del veicolo è fuori dall'intervallo di attivazione.
● L'oggetto è troppo piccolo.
Abbassamento manuale del
cofano9 Avvertenza
Dopo che il sistema è stato atti‐
vato, le cerniere del cofano sono
calde. Non toccare.
Per guidare fino all'officina occorre abbassare manualmente il cofano
scattato:
1. Tirare la leva di sblocco del cofano.
2. Spingere il fermo di sicurezza sul lato sinistro del veicolo.
3. Aprire il cofano di circa 20 cm e abbassarlo lentamente, senza
farlo innestare nella chiusura.
4. Spingere in basso il cofano con entrambe le mani, con piccole
spinte alternate agli angoli destro
e sinistro.
9 Avvertenza
Tenersi lontano dal bordo del
cofano per evitare lesioni.
