OPEL INSIGNIA BREAK 2017.5 Priručnik za vlasnika (in Croatian)

Njega vozila239
Ovisno o motoru, položaj posude s
rashladnim sredstvom može se
razlikovati.
9 Upozorenje
Dopustite motoru da se ohladi
prije otvaranja čepa. Pažljivo
otvorite čep, lagano ispuštajući tlak.
Za nadolijevanje, koristite 1:1
mješavinu koncentrata rashladnog
sredstva pomiješanog s vodom iz
pipe. Ako koncentrat rashladnog
sredstva nije dostupan, koristite čistu
vodu iz pipe. Čvrsto zategnite čep.
Provjerite koncentraciju rashladnog
sredstva i obratite se radionici radi
popravljanja uzroka gubitka
rashladnog sredstva.
Tekućina za pranje
Napunite čistom vodom
pomiješanom s odgovarajućom
odobrenom količinom tekućine za
pranje koja sadrži sredstvo protiv
smrzavanja.
Oprez
Samo tekućina za pranje s
dovoljnom koncentracijom
antifriza pruža zaštitu pri niskim
temperaturama ili pri naglom padu temperature.
Tekućina za pranje 3 279.
Kočnice Ako su kočione obloge dosegle
minimalnu debljinu, čuje se buka
škripanja tijekom kočenja.
Moguć je nastavak vožnje ali kočne
obloge zamijenite što je prije moguće.
Nakon ugradnje novih kočnih obloga, ne kočite nepotrebno jako tijekom
nekoliko prvih vožnji.

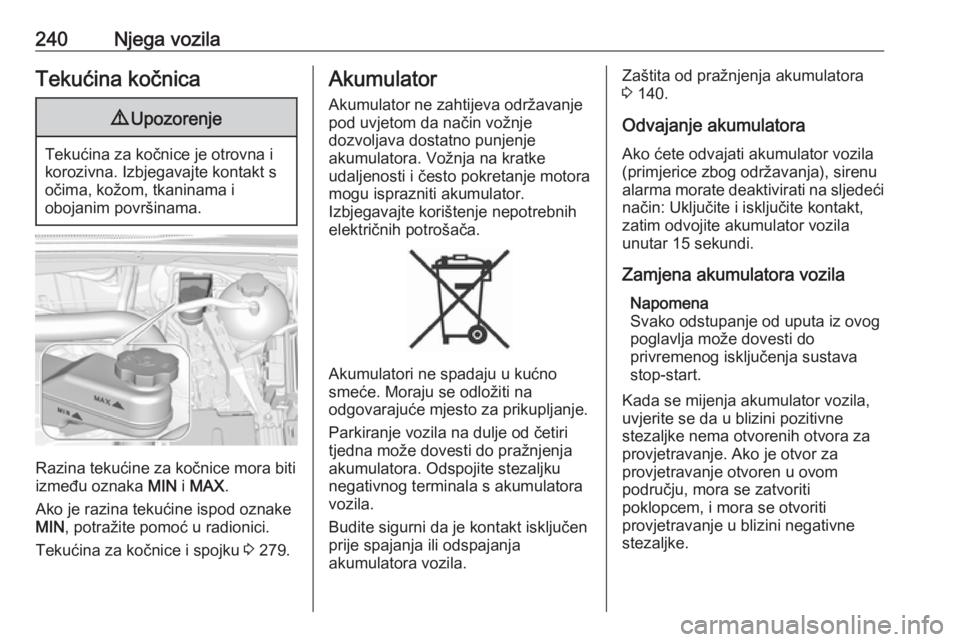

240Njega vozilaTekućina kočnica9Upozorenje
Tekućina za kočnice je otrovna i
korozivna. Izbjegavajte kontakt s očima, kožom, tkaninama i
obojanim površinama.
Razina tekućine za kočnice mora biti
između oznaka MIN i MAX .
Ako je razina tekućine ispod oznake
MIN , potražite pomoć u radionici.
Tekućina za kočnice i spojku 3 279.
Akumulator
Akumulator ne zahtijeva održavanje
pod uvjetom da način vožnje
dozvoljava dostatno punjenje
akumulatora. Vožnja na kratke
udaljenosti i često pokretanje motora
mogu isprazniti akumulator.
Izbjegavajte korištenje nepotrebnih
električnih potrošača.
Akumulatori ne spadaju u kućno
smeće. Moraju se odložiti na
odgovarajuće mjesto za prikupljanje.
Parkiranje vozila na dulje od četiritjedna može dovesti do pražnjenja
akumulatora. Odspojite stezaljku
negativnog terminala s akumulatora
vozila.
Budite sigurni da je kontakt isključen
prije spajanja ili odspajanja
akumulatora vozila.
Zaštita od pražnjenja akumulatora
3 140.
Odvajanje akumulatora Ako ćete odvajati akumulator vozila
(primjerice zbog održavanja), sirenu
alarma morate deaktivirati na sljedeći
način: Uključite i isključite kontakt,
zatim odvojite akumulator vozila
unutar 15 sekundi.
Zamjena akumulatora vozila Napomena
Svako odstupanje od uputa iz ovog poglavlja može dovesti do
privremenog isključenja sustava
stop-start.
Kada se mijenja akumulator vozila,
uvjerite se da u blizini pozitivne
stezaljke nema otvorenih otvora za provjetravanje. Ako je otvor za
provjetravanje otvoren u ovom
području, mora se zatvoriti
poklopcem, i mora se otvoriti
provjetravanje u blizini negativne
stezaljke.

Njega vozila241Kod vozila s AGM akumulatorom
(suhi akumulator), pobrinite se da
akumulator bude zamijenjen drugim
AGM akumulatorom.
AGM akumulator možete prepoznati
po naljepnici na akumulatoru.
Preporučamo korištenje originalnog
akumulatora vozila tvrtke Opel.
Napomena
Korištenje AGM akumulatora vozila,
različitog od originalnog
akumulatora tvrtke Opel, može
dovesti do smanjenja performansi.
Preporučamo da zamjenu
akumulatora vozila prepustite
radionici.
Sustav stop-start 3 159.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sustavom stop-start,
provjerite da potencijal punjenja
ne premašuje 14,6 V prilikom
korištenja punjača akumulatora. U
suprotnom bi se akumulator vozila mogao oštetiti.
Pokretanje kablovima 3 270.
Naljepnica upozorenja
Značenje simbola: ● Držite dalje od iskrenja, otvorenog plamena i nemojte
pušiti u blizini.
● Uvijek zaštitite oči. Eksplozivni plinovi mogu izazvati sljepilo iliozljede.
● Akumulator vozila držite dalje od dohvata djece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
uzrokovati sljepilo ili ozbiljne
opekline.
● Dodatne informacije potražite u korisničkom priručniku.
● U blizini akumulatora vozila mogu se javiti zapaljivi plinovi.

242Njega vozilaOdzračivanje sustava dizelgoriva
Ako se spremnik u potpunosti ispraznio, sustav napajanja diesel
gorivom se mora odzračiti. Uključite kontakt tri puta, svaki put po
15 sekundi. Zatim pokušajte
pokrenuti motor tijekom maksimalno
40 sekundi. Ponovite ovaj postupak
nakon ne manje od pet sekundi. Ako
se motor ne može pokrenuti, zatražite
pomoć radionice.
Zamjena metlice brisačaDignite krak brisača tako da stoji u
podignutom položaju. Dignite
osigurač kako biste otkvačili metlicu brisača i skinuli je.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Metlica brisača na stražnjem
prozoru
Podižite ručicu brisača sve dok ne
ostane u podignutom položaju,
pritisnite tipku za isključivanje metlice
brisača i skinite.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.

Njega vozila243Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo žarulje
golim rukama.
Za zamjenu koristite samo žarulju
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Provjera žarulje Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.
Halogenska prednja svjetla Halogena prednja svjetla s odvojenim
žaruljama za kratka i duga svjetla.
Vanjska žarulja kratkog svjetla ( 1).
Unutarnja žarulja dugog svjetla ( 2).
Kratko svjetlo (1)
1. Zakrenite kapu suprotno od kazaljke na satu i skinite je.
2. Otkvačite držač žarulje pritiskanjem osigurača prema
naprijed. Izvucite držač žarulje iz
kućišta svjetla.

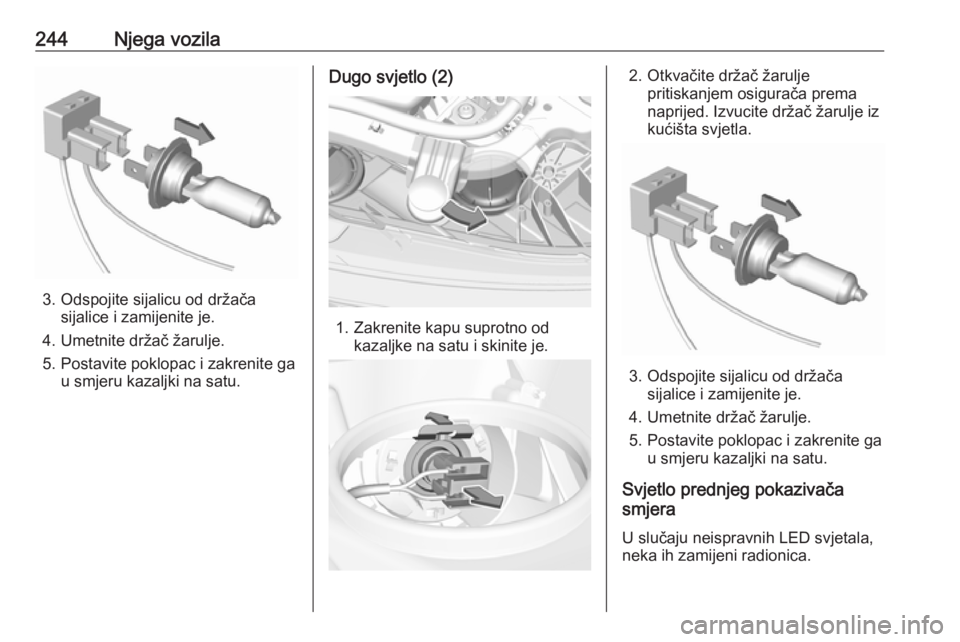

244Njega vozila
3. Odspojite sijalicu od držačasijalice i zamijenite je.
4. Umetnite držač žarulje.
5. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Dugo svjetlo (2)
1. Zakrenite kapu suprotno odkazaljke na satu i skinite je.
2. Otkvačite držač žarulje pritiskanjem osigurača prema
naprijed. Izvucite držač žarulje iz
kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač žarulje.
5. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Svjetlo prednjeg pokazivača
smjera
U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.

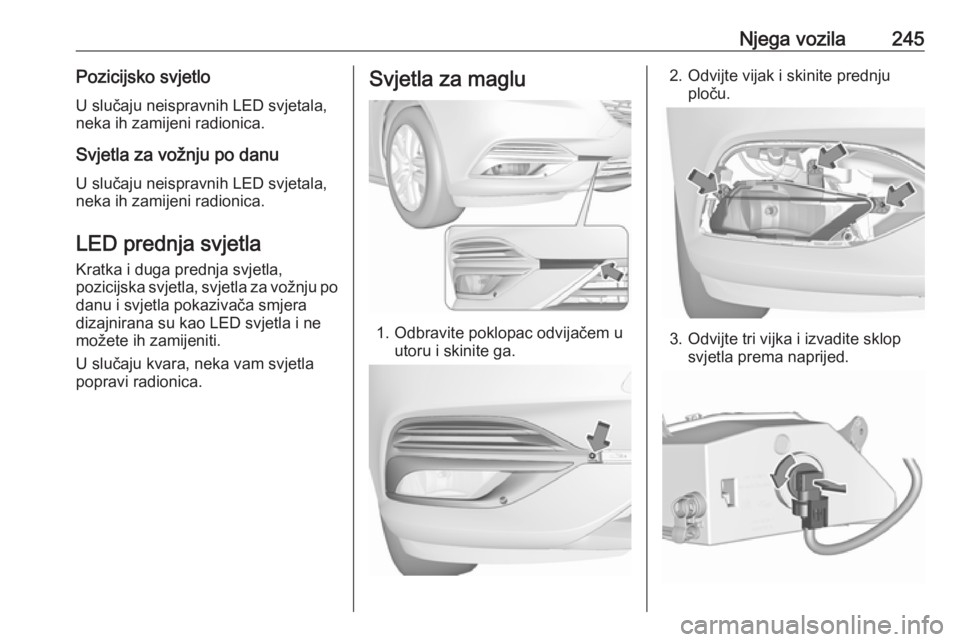

Njega vozila245Pozicijsko svjetloU slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Svjetla za vožnju po danu U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
LED prednja svjetla
Kratka i duga prednja svjetla,
pozicijska svjetla, svjetla za vožnju po danu i svjetla pokazivača smjera
dizajnirana su kao LED svjetla i ne
možete ih zamijeniti.
U slučaju kvara, neka vam svjetla
popravi radionica.Svjetla za maglu
1. Odbravite poklopac odvijačem u utoru i skinite ga.
2. Odvijte vijak i skinite prednjuploču.
3. Odvijte tri vijka i izvadite sklopsvjetla prema naprijed.

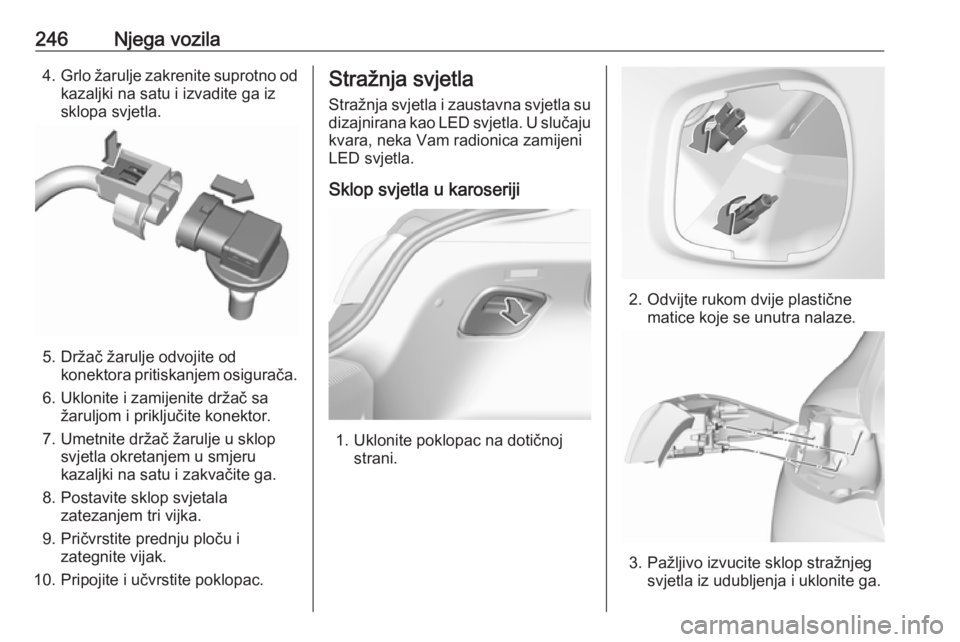

246Njega vozila4.Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
5. Držač žarulje odvojite od konektora pritiskanjem osigurača.
6. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
7. Umetnite držač žarulje u sklop svjetla okretanjem u smjeru
kazaljki na satu i zakvačite ga.
8. Postavite sklop svjetala zatezanjem tri vijka.
9. Pričvrstite prednju ploču i zategnite vijak.
10. Pripojite i učvrstite poklopac.
Stražnja svjetla
Stražnja svjetla i zaustavna svjetla su
dizajnirana kao LED svjetla. U slučaju kvara, neka Vam radionica zamijeni
LED svjetla.
Sklop svjetla u karoseriji
1. Uklonite poklopac na dotičnoj strani.
2. Odvijte rukom dvije plastičnematice koje se unutra nalaze.
3. Pažljivo izvucite sklop stražnjeg svjetla iz udubljenja i uklonite ga.

Njega vozila247
4. Nosač žarulje zakrenite suprotnood kazaljki na satu i izvadite ga iz
kućišta svjetla.
5. Izvadite i zamijenite žarulju pokazivača smjera.
6. Pričvrstite nosač žarulje u sklopsvjetla.
7. Pričvrstite sklop svjetla na karoseriju vozila i zategnite
sigurnosne matice iz unutrašnjosti prtljažnika. Postavite pokrov.
Sklop svjetla u zaklopnim vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz udubljenja i uklonite ga.

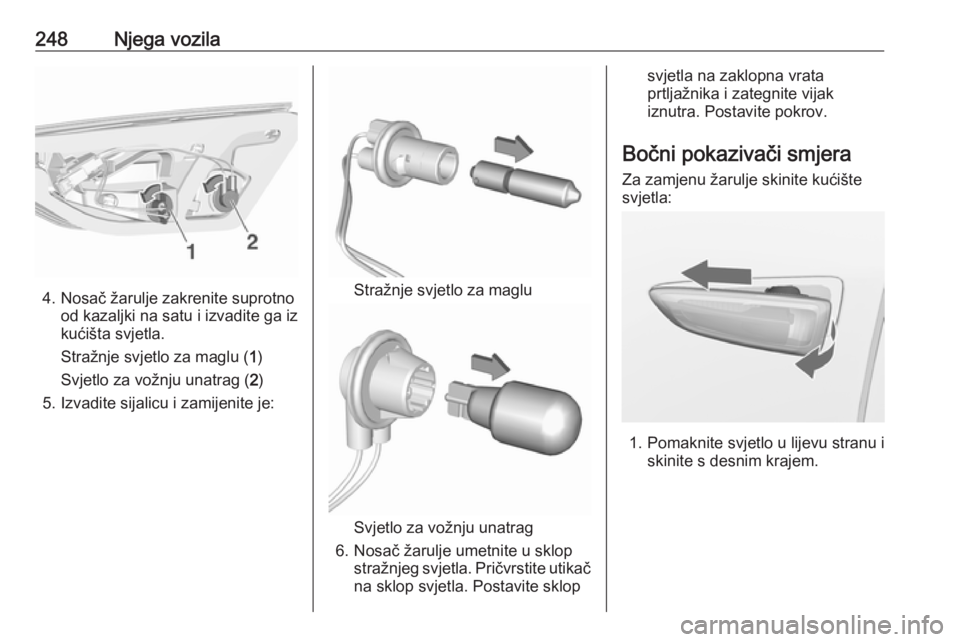

248Njega vozila
4. Nosač žarulje zakrenite suprotnood kazaljki na satu i izvadite ga iz
kućišta svjetla.
Stražnje svjetlo za maglu ( 1)
Svjetlo za vožnju unatrag ( 2)
5. Izvadite sijalicu i zamijenite je:Stražnje svjetlo za maglu
Svjetlo za vožnju unatrag
6. Nosač žarulje umetnite u sklop stražnjeg svjetla. Pričvrstite utikačna sklop svjetla. Postavite sklop
svjetla na zaklopna vrata
prtljažnika i zategnite vijak iznutra. Postavite pokrov.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
