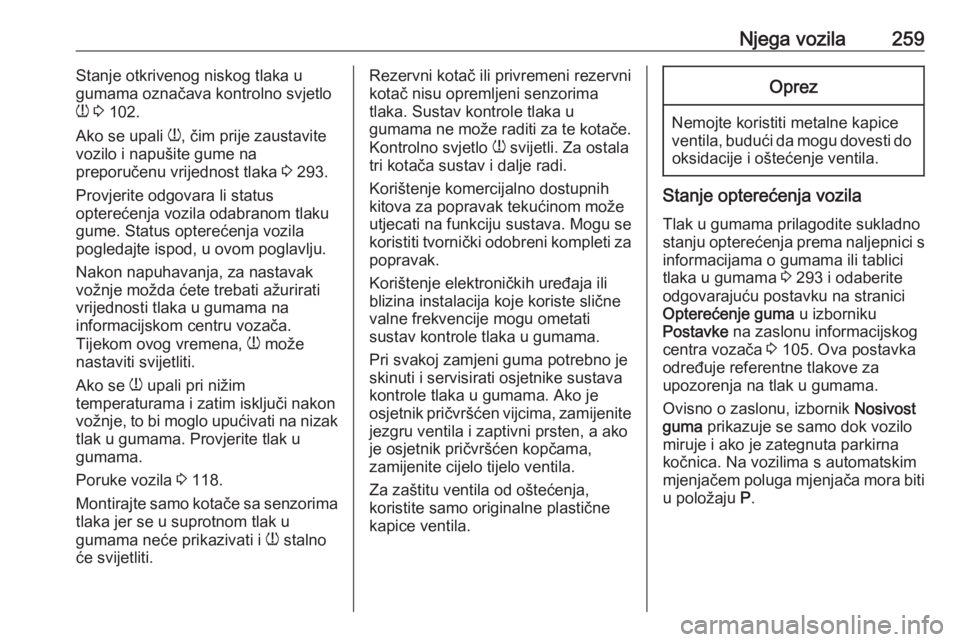

Njega vozila259Stanje otkrivenog niskog tlaka u
gumama označava kontrolno svjetlo
w 3 102.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 293.
Provjerite odgovara li status
opterećenja vozila odabranom tlaku
gume. Status opterećenja vozila
pogledajte ispod, u ovom poglavlju.
Nakon napuhavanja, za nastavak
vožnje možda ćete trebati ažurirati
vrijednosti tlaka u gumama na
informacijskom centru vozača.
Tijekom ovog vremena, w može
nastaviti svijetliti.
Ako se w upali pri nižim
temperaturama i zatim isključi nakon
vožnje, to bi moglo upućivati na nizak
tlak u gumama. Provjerite tlak u
gumama.
Poruke vozila 3 118.
Montirajte samo kotače sa senzorima
tlaka jer se u suprotnom tlak u
gumama neće prikazivati i w stalno
će svijetliti.Rezervni kotač ili privremeni rezervni
kotač nisu opremljeni senzorima
tlaka. Sustav kontrole tlaka u
gumama ne može raditi za te kotače.
Kontrolno svjetlo w svijetli. Za ostala
tri kotača sustav i dalje radi.
Korištenje komercijalno dostupnih
kitova za popravak tekućinom može
utjecati na funkciju sustava. Mogu se
koristiti tvornički odobreni kompleti za
popravak.
Korištenje elektroničkih uređaja ili
blizina instalacija koje koriste slične
valne frekvencije mogu ometati
sustav kontrole tlaka u gumama.
Pri svakoj zamjeni guma potrebno je
skinuti i servisirati osjetnike sustava
kontrole tlaka u gumama. Ako je
osjetnik pričvršćen vijcima, zamijenite jezgru ventila i zaptivni prsten, a ako
je osjetnik pričvršćen kopčama,
zamijenite cijelo tijelo ventila.
Za zaštitu ventila od oštećenja,
koristite samo originalne plastične
kapice ventila.Oprez
Nemojte koristiti metalne kapice
ventila, budući da mogu dovesti do oksidacije i oštećenje ventila.
Stanje opterećenja vozila
Tlak u gumama prilagodite sukladno
stanju opterećenja prema naljepnici s informacijama o gumama ili tablici
tlaka u gumama 3 293 i odaberite
odgovarajuću postavku na stranici
Opterećenje guma u izborniku
Postavke na zaslonu informacijskog
centra vozača 3 105. Ova postavka
određuje referentne tlakove za
upozorenja na tlak u gumama.
Ovisno o zaslonu, izbornik Nosivost
guma prikazuje se samo dok vozilo
miruje i ako je zategnuta parkirna
kočnica. Na vozilima s automatskim mjenjačem poluga mjenjača mora biti u položaju P.

260Njega vozila
Odaberite:● Light (Svjetlo) za tlak za
udobnost koji odgovara
prisutnosti 3 osobe u vozilu.
● Eco za Eco tlak koji odgovara
prisutnosti 3 osobe u vozilu.
● Max (Maks) za puno opterećenje.
Funkcija automatskog učenja
Nakon zamjene kotača ili položaja
kotača, vozilo mora mirovati približno
20 minuta, prije nego što sustav
započne ponovno izračunavanje.
Sljedeći proces ponovnog kalibriranja traje do 10 minuta vožnje u rasponu
brzina od 40 do 100 km/h.
Izbjegavajte vožnju izvan ovog
raspona kroz dulje vrijeme. Ako je
moguće, koristite seosku cestu ili
sličnu koja omogućuje neprekidnu
vožnju. Tijekom procesa ponovnog
kalibriranja, $ može biti prikazano ili
vrijednosti tlaka na informacijskom
centru vozača mogu biti zamijenjene.
Ako se problem pojavi tijekom
procesa kalibriranja, poruka o greški
prikazuje se na informacijskom centru
vozača. w će bljeskati 60 sekundi, a
zatim će neprekidno svijetliti.
Ako se to dogodi, ponovite proces
kalibriranja. Neka vaše vozilo miruje
pribl. 20 minuta, a zatim ga ponovno
vozite 10 minuta, kako je opisano
iznad.
Dubina šare
Redovito provjeravajte dubinu profila. Kada dubina profila padne ispod
2–3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Iz sigurnosnih razloga preporuča se
da dubina šare na gumama na istoj
osovini ne varira više od 2 mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do oznake
istrošenosti (TWI). Njihov položaj je
radi lakšeg uočavanja označen
oznakom s bočne strane gume.
Ako se prednje gume troše više nego stražnje, periodički mijenjajte prednje
i stražnje kotače. Osigurajte da smjer
i rotacija kotača ostanu isti.
Gume stare, čak i ako se ne koriste.
Preporučamo zamjenu gume svakih
6 godina.

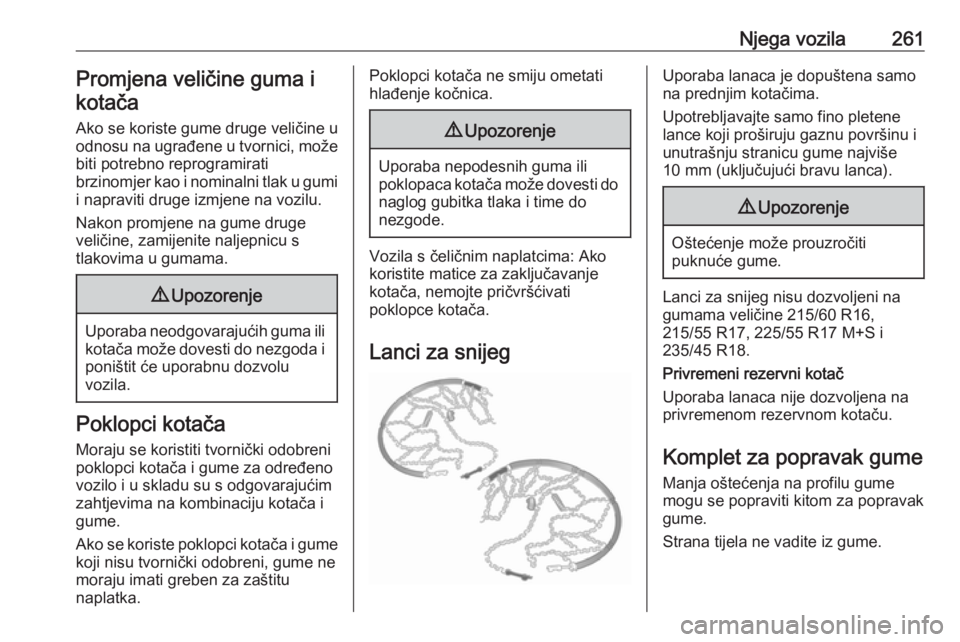

Njega vozila261Promjena veličine guma i
kotača
Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može
biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi i napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.9 Upozorenje
Uporaba neodgovarajućih guma ili
kotača može dovesti do nezgoda i
poništit će uporabnu dozvolu
vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućim
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume
koji nisu tvornički odobreni, gume ne
moraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Vozila s čeličnim naplatcima: Ako
koristite matice za zaključavanje
kotača, nemojte pričvršćivati
poklopce kotača.
Lanci za snijeg
Uporaba lanaca je dopuštena samo
na prednjim kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
10 mm (uključujući bravu lanca).9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Lanci za snijeg nisu dozvoljeni na
gumama veličine 215/60 R16,
215/55 R17, 225/55 R17 M+S i
235/45 R18.
Privremeni rezervni kotač
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
Komplet za popravak gume Manja oštećenja na profilu gume
mogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.

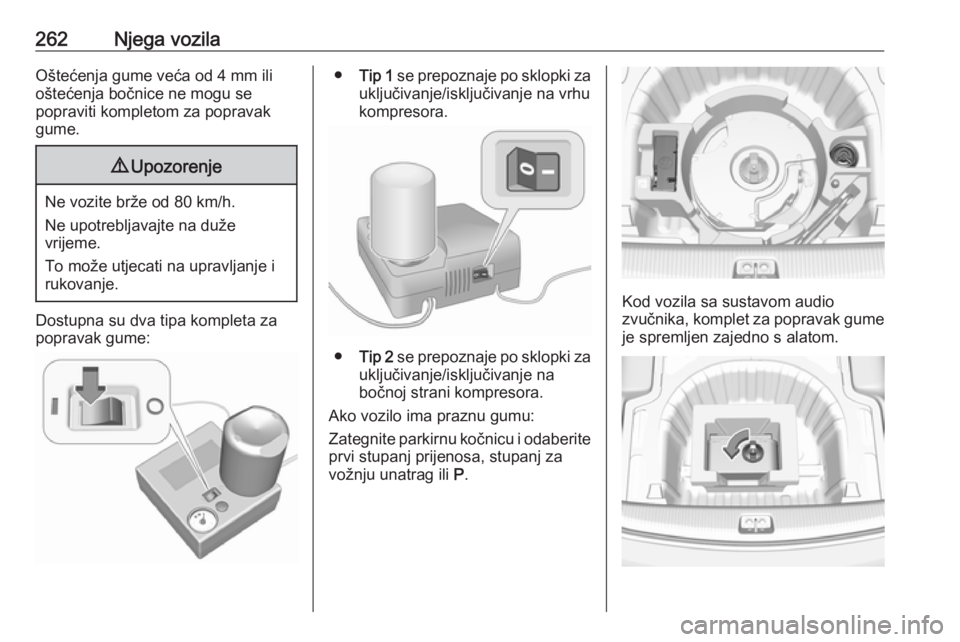

262Njega vozilaOštećenja gume veća od 4 mm ili
oštećenja bočnice ne mogu se
popraviti kompletom za popravak
gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
Dostupna su dva tipa kompleta za
popravak gume:
● Tip 1 se prepoznaje po sklopki za
uključivanje/isključivanje na vrhu
kompresora.
● Tip 2 se prepoznaje po sklopki za
uključivanje/isključivanje na
bočnoj strani kompresora.
Ako vozilo ima praznu gumu:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa, stupanj za
vožnju unatrag ili P.
Kod vozila sa sustavom audio
zvučnika, komplet za popravak gume je spremljen zajedno s alatom.

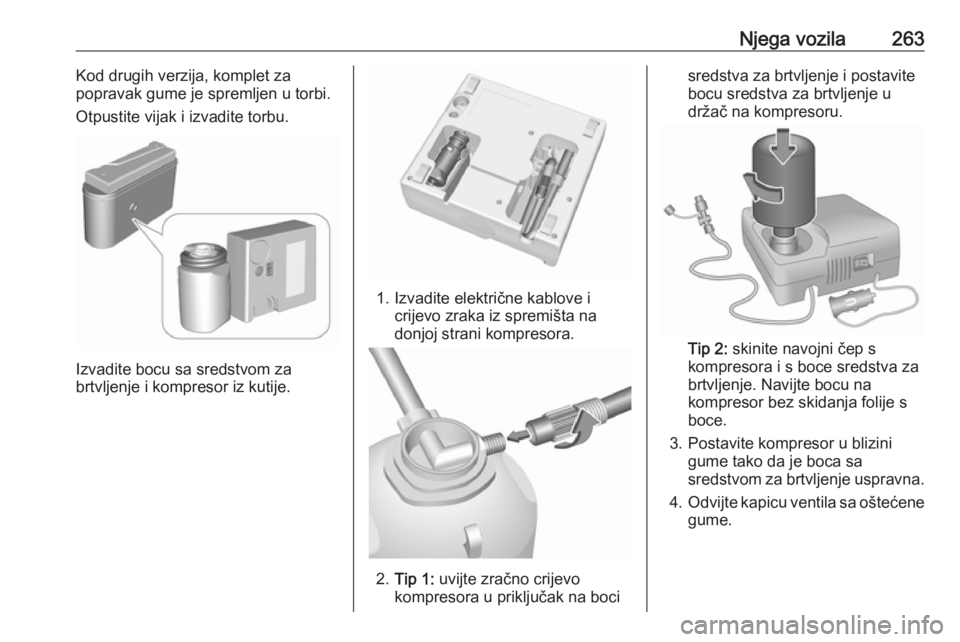

Njega vozila263Kod drugih verzija, komplet za
popravak gume je spremljen u torbi.
Otpustite vijak i izvadite torbu.
Izvadite bocu sa sredstvom za
brtvljenje i kompresor iz kutije.
1. Izvadite električne kablove i crijevo zraka iz spremišta na
donjoj strani kompresora.
2. Tip 1: uvijte zračno crijevo
kompresora u priključak na boci
sredstva za brtvljenje i postavite
bocu sredstva za brtvljenje u
držač na kompresoru.
Tip 2: skinite navojni čep s
kompresora i s boce sredstva za
brtvljenje. Navijte bocu na kompresor bez skidanja folije s
boce.
3. Postavite kompresor u blizini gume tako da je boca sa
sredstvom za brtvljenje uspravna.
4. Odvijte kapicu ventila sa oštećene
gume.

264Njega vozila
5.Tip 1: crijevo za punjenje navijte
na ventil gume.
Tip 2: skinite zaštitnu kapicu s
crijeva za punjenje i navijte crijevo
za punjenje na ventil gume. Ventil
za ispuštanje zraka mora biti
zatvoren (okrenut u smjeru kazaljki na satu).
6. Prekidač kompresora mora biti u položaju J.
7. Spojite utikač kompresora na priključak za dodatnu opremu ili
priključak upaljača za cigarete.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.
8. Pregibni prekidač na kompresoru
pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
9. Mjerač tlaka na kompresoru pokazuje vrijednost do 6 bara dokse boca sa sredstvom za
brtvljenje prazni (približno
30 sekundi). Tada tlak počinje
padati.
10. Kompletno sredstvo za brtvljenje je upumpano u gumu. Započinje
pumpanje gume.
11. Propisani tlak u gumi trebao bi se postići u roku od 10 minuta. Tlak
u gumama 3 293. Kada
postignete propisani tlak,
isključite kompresor.
Ne koristite kompresor dulje od
10 minuta.
Tip 1: ako tlak u gumi nije
postignut u roku od 10 minuta,
skinite komplet za popravak
gume. Pomaknite vozilo za jedan okretaj gume. Ponovno spojite kit
za popravak gume i nastavite
postupak pumpanja tijekom
10 minuta. Još jedanput provjerite
tlak u gumi. Ako propisani tlak još
uvijek nije postignut, guma je
previše oštećena. Zatražite
pomoć radionice.

Njega vozila265
Ako je tlak postignut u roku od
10 minuta, ispravite ga na
propisani tlak u gumi pomoću
kompresora, smanjite ga ili
povećajte gumbom iznad
indikatora tlaka.
Tip 2: skinite komplet za popravak
gume i odmah vozite do 10 km, ali
ne dulje od 10 minuta. Još
jedanput provjerite tlak u gumi.
Ako tlak u gumi nije postignut,
ponovno priključite komplet za
popravak gume i nastavite
postupak punjenja 10 minuta. Ako propisani tlak još uvijek nije
postignut, guma je previše
oštećena. Zatražite pomoć
radionice.
Ako je tlak postignut, ispravite ga
na propisani tlak u gumi pomoću
kompresora, smanjite ga ili
povećajte otvaranjem ventila za
ispuštanje zraka (okrenite u
suprotnom smjeru od kazaljki
sata) na crijevu za punjenje zraka.
12. Odspojite kit za popravak gume. Tip 1: pritisnite osigurač na
nosaču kako biste s njega uklonili
bocu sa sredstvom za brtvljenje.
Navijte crijevo za napuhavanje
gume na slobodan priključak na
boci sa sredstvom za brtvljenje.
To sprječava curenje sredstva za
brtvljenje.
Tip 2: bocu sredstva za brtvljenje
ne možete skinuti s kompresora.
Neka vam bocu sredstva za
brtvljenje zamijeni vaša radionica.
13. Komplet za popravak gume spremite u prtljažnik.
14. Ostatke sredstva za brtvljenje uklonite krpom.
15. Naljepnicu s naznačenom maksimalnom brzinom skinite s
boce sa sredstvom za brtvljenje i
nalijepite u vidnom polju vozača.16. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 10 km vožnje (ali
ne dulje od 10 minuta) i provjerite
tlak u gumi. Navijte zračno crijevo kompresora izravno na ventil
gume.
Ako je tlak u gumi veći od
1,3 bara, podesite na propisani
tlak. Ponavljajte postupak dok
više ne bude gubitka tlaka.
Ako je tlak u gumi pao ispod
1,3 bara, vozilo se ne smije
koristiti. Zatražite pomoć radionice.

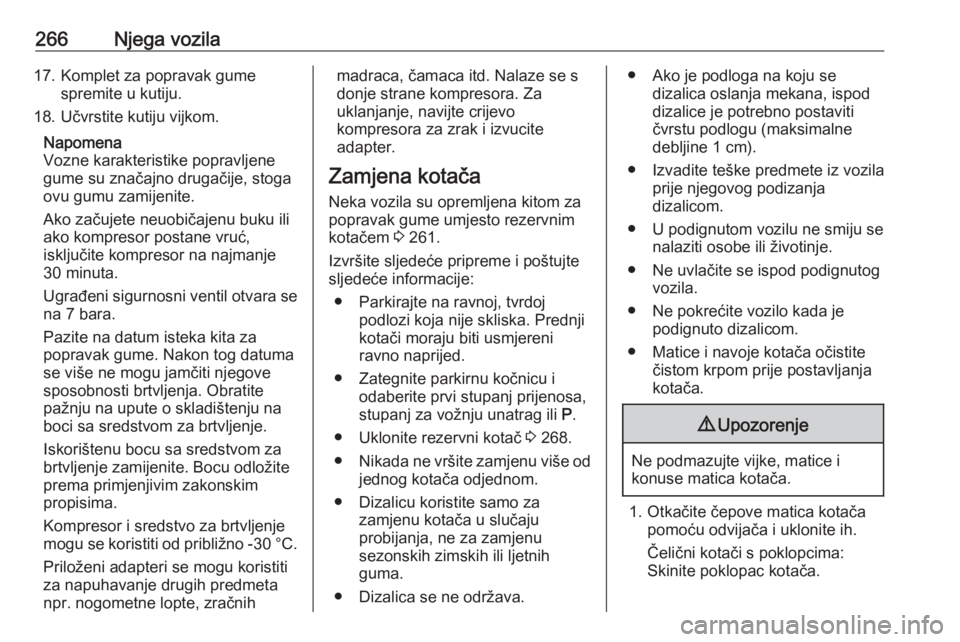

266Njega vozila17. Komplet za popravak gumespremite u kutiju.
18. Učvrstite kutiju vijkom.
Napomena
Vozne karakteristike popravljene
gume su značajno drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 minuta.
Ugrađeni sigurnosni ventil otvara se
na 7 bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.
Priloženi adapteri se mogu koristiti
za napuhavanje drugih predmeta
npr. nogometne lopte, zračnihmadraca, čamaca itd. Nalaze se s
donje strane kompresora. Za
uklanjanje, navijte crijevo
kompresora za zrak i izvucite
adapter.
Zamjena kotača Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim kotačem 3 261.
Izvršite sljedeće pripreme i poštujte sljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednjikotači moraju biti usmjereni
ravno naprijed.
● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,
stupanj za vožnju unatrag ili P.
● Uklonite rezervni kotač 3 268.
● Nikada ne vršite zamjenu više od
jednog kotača odjednom.
● Dizalicu koristite samo za zamjenu kotača u slučaju
probijanja, ne za zamjenu
sezonskih zimskih ili ljetnih
guma.
● Dizalica se ne održava.● Ako je podloga na koju se dizalica oslanja mekana, ispod
dizalice je potrebno postaviti čvrstu podlogu (maksimalne
debljine 1 cm).
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Otkačite čepove matica kotača
pomoću odvijača i uklonite ih.
Čelični kotači s poklopcima:
Skinite poklopac kotača.

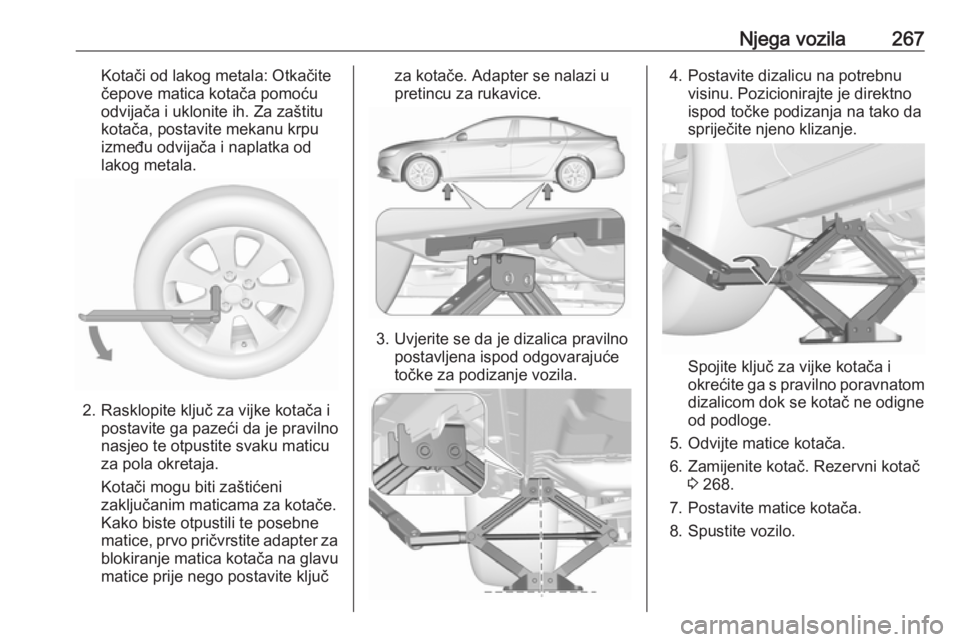

Njega vozila267Kotači od lakog metala: Otkačite
čepove matica kotača pomoću
odvijača i uklonite ih. Za zaštitu
kotača, postavite mekanu krpu
između odvijača i naplatka od
lakog metala.
2. Rasklopite ključ za vijke kotača i postavite ga pazeći da je pravilno
nasjeo te otpustite svaku maticu
za pola okretaja.
Kotači mogu biti zaštićeni
zaključanim maticama za kotače.
Kako biste otpustili te posebne
matice, prvo pričvrstite adapter za blokiranje matica kotača na glavu
matice prije nego postavite ključ
za kotače. Adapter se nalazi u
pretincu za rukavice.
3. Uvjerite se da je dizalica pravilno postavljena ispod odgovarajuće
točke za podizanje vozila.
4. Postavite dizalicu na potrebnu visinu. Pozicionirajte je direktno
ispod točke podizanja na tako da
spriječite njeno klizanje.
Spojite ključ za vijke kotača i
okrećite ga s pravilno poravnatom dizalicom dok se kotač ne odigne
od podloge.
5. Odvijte matice kotača.
6. Zamijenite kotač. Rezervni kotač 3 268.
7. Postavite matice kotača.
8. Spustite vozilo.

268Njega vozila9. Postavite ključ za vijke kotačapazeći da je pravilno nasjeo i
zategnite svaku maticu križnim
redoslijedom. Moment pritezanja
je 125 Nm.
10. Poravnajte otvor ventila na poklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice matice kotača.
11. Montirajte poklopac točke za priključivanje dizalice.
12. Spremite i učvrstite zamijenjeni kotač 3 268, alat vozila 3 255 i
adapter za zaključavanje matica
kotača 3 68.
13. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja matica kotača što je
prije moguće.
Oštećenu gumu obnovite ili popravite
što je prije moguće.Položaj za postavljanje dizalice
za podiznu platformu
Položaj stražnjeg kraka podizne
platforme na podvozju.
Položaj prednjeg kraka podizne
platforme na podvozju.
Rezervni kotač Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem.
Ako postavljate rezervni kotač koji se
razlikuje od ostalih kotača, taj se
kotač može klasificirati kao
privremeni rezervni kotač te se
primjenjuju odgovarajuća
ograničenja brzine, čak i ako ne
postoji naljepnica koja to označava.
Zatražite pomoć servisne radionice
kako biste provjerili odgovarajuće
ograničenje brzine.
Rezervni kotač ima čelični naplatak.Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
