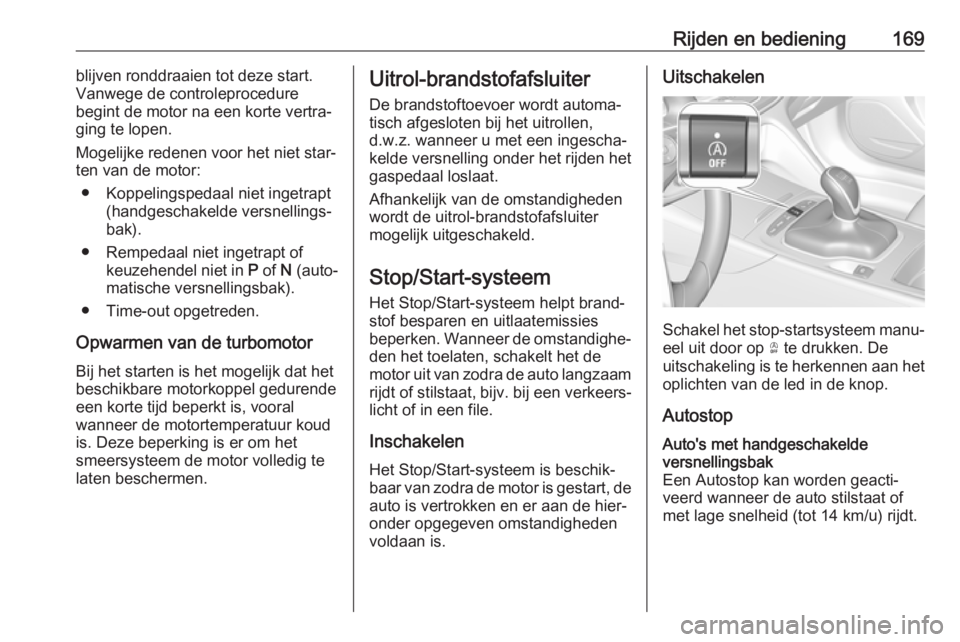

Rijden en bediening169blijven ronddraaien tot deze start.
Vanwege de controleprocedure
begint de motor na een korte vertra‐
ging te lopen.
Mogelijke redenen voor het niet star‐
ten van de motor:
● Koppelingspedaal niet ingetrapt (handgeschakelde versnellings‐bak).
● Rempedaal niet ingetrapt of keuzehendel niet in P of N (auto‐
matische versnellingsbak).
● Time-out opgetreden.
Opwarmen van de turbomotor
Bij het starten is het mogelijk dat het
beschikbare motorkoppel gedurende
een korte tijd beperkt is, vooral
wanneer de motortemperatuur koud
is. Deze beperking is er om het
smeersysteem de motor volledig te
laten beschermen.Uitrol-brandstofafsluiter
De brandstoftoevoer wordt automa‐
tisch afgesloten bij het uitrollen,
d.w.z. wanneer u met een ingescha‐
kelde versnelling onder het rijden het
gaspedaal loslaat.
Afhankelijk van de omstandigheden wordt de uitrol-brandstofafsluiter
mogelijk uitgeschakeld.
Stop/Start-systeem Het Stop/Start-systeem helpt brand‐
stof besparen en uitlaatemissies
beperken. Wanneer de omstandighe‐
den het toelaten, schakelt het de
motor uit van zodra de auto langzaam rijdt of stilstaat, bijv. bij een verkeers‐
licht of in een file.
Inschakelen
Het Stop/Start-systeem is beschik‐
baar van zodra de motor is gestart, de
auto is vertrokken en er aan de hier‐
onder opgegeven omstandigheden
voldaan is.Uitschakelen
Schakel het stop-startsysteem manu‐ eel uit door op Ò te drukken. De
uitschakeling is te herkennen aan het
oplichten van de led in de knop.
Autostop
Auto's met handgeschakelde
versnellingsbak
Een Autostop kan worden geacti‐ veerd wanneer de auto stilstaat of
met lage snelheid (tot 14 km/u) rijdt.

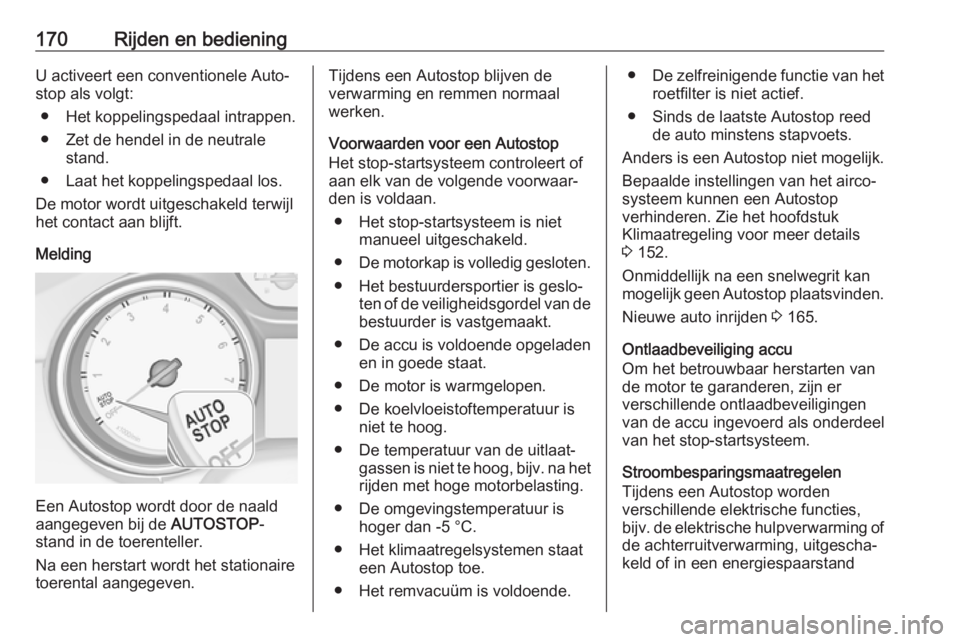

170Rijden en bedieningU activeert een conventionele Auto‐
stop als volgt:
● Het koppelingspedaal intrappen.
● Zet de hendel in de neutrale stand.
● Laat het koppelingspedaal los.
De motor wordt uitgeschakeld terwijl
het contact aan blijft.
Melding
Een Autostop wordt door de naald
aangegeven bij de AUTOSTOP-
stand in de toerenteller.
Na een herstart wordt het stationaire
toerental aangegeven.
Tijdens een Autostop blijven de
verwarming en remmen normaal
werken.
Voorwaarden voor een Autostop
Het stop-startsysteem controleert of
aan elk van de volgende voorwaar‐
den is voldaan.
● Het stop-startsysteem is niet manueel uitgeschakeld.
● De motorkap is volledig gesloten.
● Het bestuurdersportier is geslo‐ ten of de veiligheidsgordel van de
bestuurder is vastgemaakt.
● De accu is voldoende opgeladen
en in goede staat.
● De motor is warmgelopen.
● De koelvloeistoftemperatuur is niet te hoog.
● De temperatuur van de uitlaat‐ gassen is niet te hoog, bijv. na hetrijden met hoge motorbelasting.
● De omgevingstemperatuur is hoger dan -5 °C.
● Het klimaatregelsystemen staat een Autostop toe.
● Het remvacuüm is voldoende.● De zelfreinigende functie van het
roetfilter is niet actief.
● Sinds de laatste Autostop reed de auto minstens stapvoets.
Anders is een Autostop niet mogelijk. Bepaalde instellingen van het airco‐
systeem kunnen een Autostop
verhinderen. Zie het hoofdstuk
Klimaatregeling voor meer details
3 152.
Onmiddellijk na een snelwegrit kan
mogelijk geen Autostop plaatsvinden.
Nieuwe auto inrijden 3 165.
Ontlaadbeveiliging accu
Om het betrouwbaar herstarten van
de motor te garanderen, zijn er
verschillende ontlaadbeveiligingen van de accu ingevoerd als onderdeel
van het stop-startsysteem.
Stroombesparingsmaatregelen
Tijdens een Autostop worden
verschillende elektrische functies,
bijv. de elektrische hulpverwarming of
de achterruitverwarming, uitgescha‐
keld of in een energiespaarstand

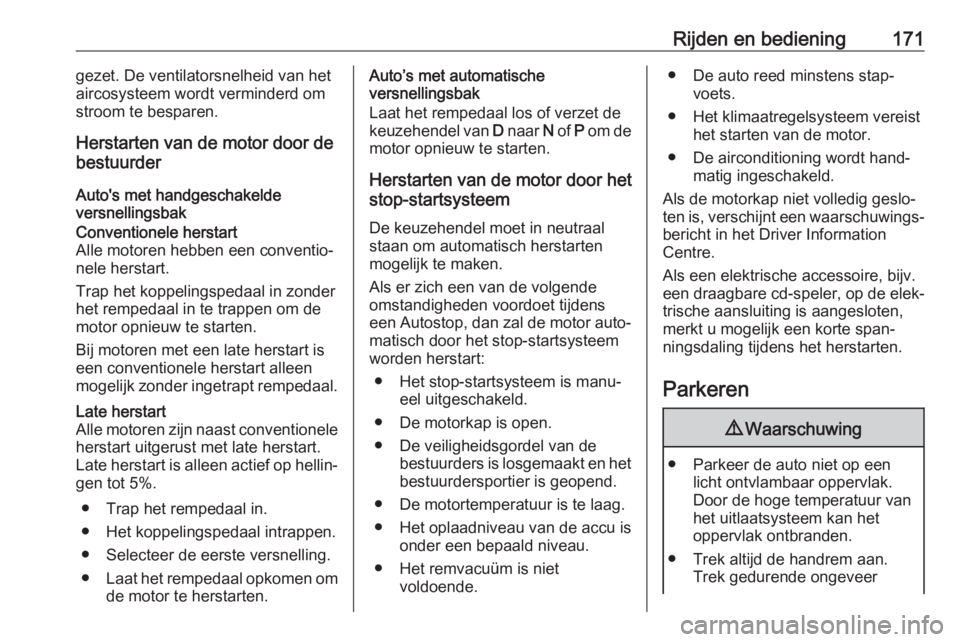

Rijden en bediening171gezet. De ventilatorsnelheid van het
aircosysteem wordt verminderd om
stroom te besparen.
Herstarten van de motor door de
bestuurder
Auto's met handgeschakelde
versnellingsbakConventionele herstart
Alle motoren hebben een conventio‐
nele herstart.
Trap het koppelingspedaal in zonder
het rempedaal in te trappen om de
motor opnieuw te starten.
Bij motoren met een late herstart is
een conventionele herstart alleen
mogelijk zonder ingetrapt rempedaal.Late herstart
Alle motoren zijn naast conventionele herstart uitgerust met late herstart.
Late herstart is alleen actief op hellin‐
gen tot 5%.
● Trap het rempedaal in.
● Het koppelingspedaal intrappen.
● Selecteer de eerste versnelling.
● Laat het rempedaal opkomen om
de motor te herstarten.
Auto’s met automatische
versnellingsbak
Laat het rempedaal los of verzet de
keuzehendel van D naar N of P om de
motor opnieuw te starten.
Herstarten van de motor door het
stop-startsysteem
De keuzehendel moet in neutraal
staan om automatisch herstarten
mogelijk te maken.
Als er zich een van de volgende
omstandigheden voordoet tijdens een Autostop, dan zal de motor auto‐
matisch door het stop-startsysteem
worden herstart:
● Het stop-startsysteem is manu‐ eel uitgeschakeld.
● De motorkap is open.
● De veiligheidsgordel van de bestuurders is losgemaakt en het
bestuurdersportier is geopend.
● De motortemperatuur is te laag. ● Het oplaadniveau van de accu is onder een bepaald niveau.
● Het remvacuüm is niet voldoende.● De auto reed minstens stap‐ voets.
● Het klimaatregelsysteem vereist het starten van de motor.
● De airconditioning wordt hand‐ matig ingeschakeld.
Als de motorkap niet volledig geslo‐
ten is, verschijnt een waarschuwings‐
bericht in het Driver Information
Centre.
Als een elektrische accessoire, bijv.
een draagbare cd-speler, op de elek‐ trische aansluiting is aangesloten,
merkt u mogelijk een korte span‐
ningsdaling tijdens het herstarten.
Parkeren9 Waarschuwing
● Parkeer de auto niet op een
licht ontvlambaar oppervlak.
Door de hoge temperatuur van
het uitlaatsysteem kan het
oppervlak ontbranden.
● Trek altijd de handrem aan. Trek gedurende ongeveer

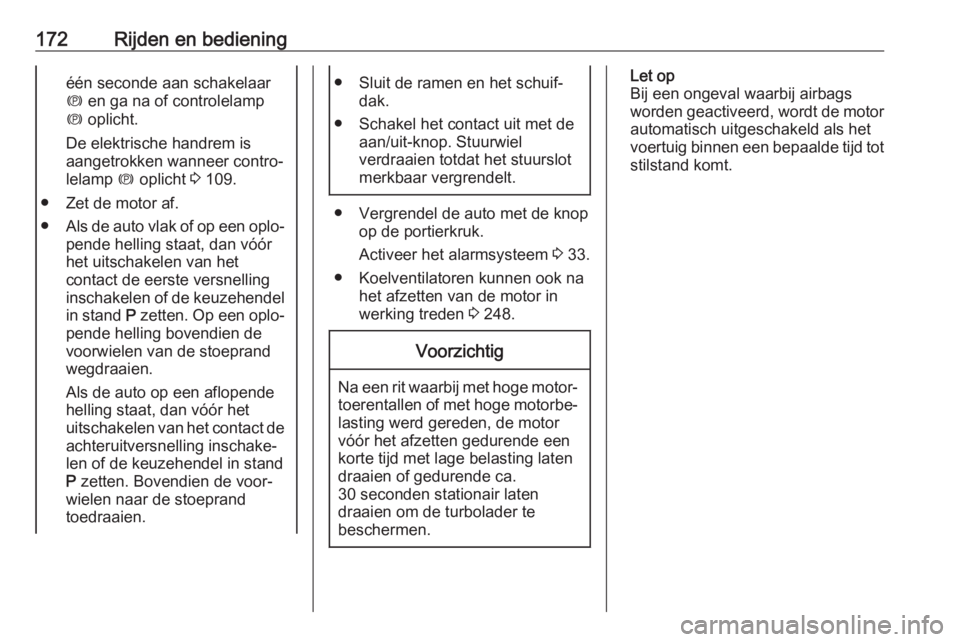

172Rijden en bedieningéén seconde aan schakelaar
m en ga na of controlelamp
m oplicht.
De elektrische handrem is
aangetrokken wanneer contro‐
lelamp m oplicht 3 109.
● Zet de motor af.
● Als de auto vlak of op een oplo‐
pende helling staat, dan vóór
het uitschakelen van het
contact de eerste versnelling
inschakelen of de keuzehendel in stand P zetten. Op een oplo‐
pende helling bovendien de
voorwielen van de stoeprand
wegdraaien.
Als de auto op een aflopende
helling staat, dan vóór het
uitschakelen van het contact de achteruitversnelling inschake‐
len of de keuzehendel in stand
P zetten. Bovendien de voor‐
wielen naar de stoeprand
toedraaien.● Sluit de ramen en het schuif‐ dak.
● Schakel het contact uit met de aan/uit-knop. Stuurwiel
verdraaien totdat het stuurslot
merkbaar vergrendelt.
● Vergrendel de auto met de knop op de portierkruk.
Activeer het alarmsysteem 3 33.
● Koelventilatoren kunnen ook na het afzetten van de motor in
werking treden 3 248.
Voorzichtig
Na een rit waarbij met hoge motor‐
toerentallen of met hoge motorbe‐
lasting werd gereden, de motor
vóór het afzetten gedurende een
korte tijd met lage belasting laten
draaien of gedurende ca.
30 seconden stationair laten
draaien om de turbolader te
beschermen.
Let op
Bij een ongeval waarbij airbags
worden geactiveerd, wordt de motor automatisch uitgeschakeld als het
voertuig binnen een bepaalde tijd tot
stilstand komt.

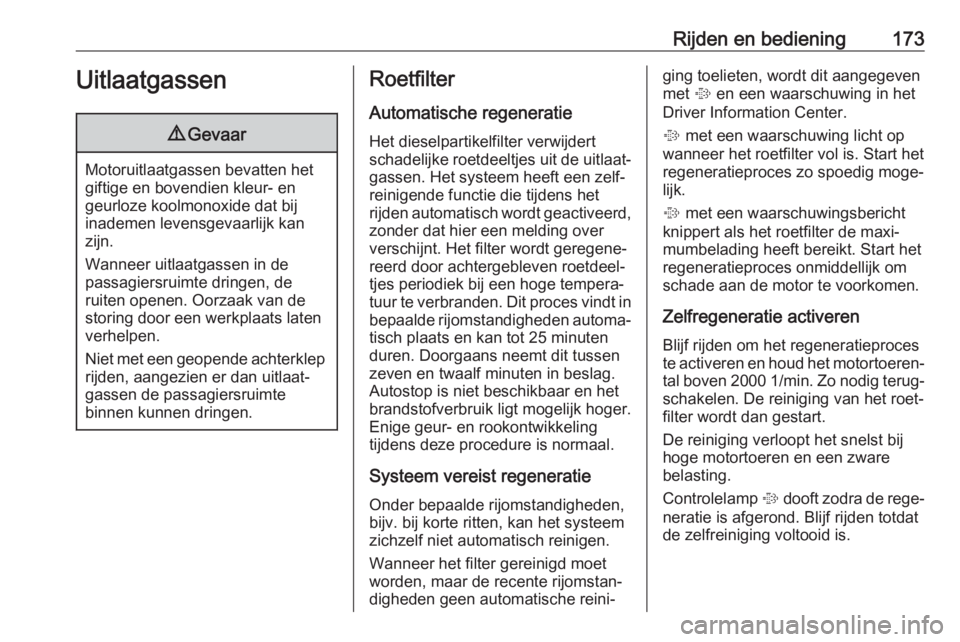

Rijden en bediening173Uitlaatgassen9Gevaar
Motoruitlaatgassen bevatten het
giftige en bovendien kleur- en
geurloze koolmonoxide dat bij
inademen levensgevaarlijk kan zijn.
Wanneer uitlaatgassen in de
passagiersruimte dringen, de
ruiten openen. Oorzaak van de
storing door een werkplaats laten
verhelpen.
Niet met een geopende achterklep
rijden, aangezien er dan uitlaat‐
gassen de passagiersruimte
binnen kunnen dringen.
Roetfilter
Automatische regeneratie
Het dieselpartikelfilter verwijdert
schadelijke roetdeeltjes uit de uitlaat‐ gassen. Het systeem heeft een zelf‐
reinigende functie die tijdens het
rijden automatisch wordt geactiveerd,
zonder dat hier een melding over
verschijnt. Het filter wordt geregene‐
reerd door achtergebleven roetdeel‐
tjes periodiek bij een hoge tempera‐
tuur te verbranden. Dit proces vindt in
bepaalde rijomstandigheden automa‐ tisch plaats en kan tot 25 minuten
duren. Doorgaans neemt dit tussen
zeven en twaalf minuten in beslag.
Autostop is niet beschikbaar en het
brandstofverbruik ligt mogelijk hoger.
Enige geur- en rookontwikkeling
tijdens deze procedure is normaal.
Systeem vereist regeneratie Onder bepaalde rijomstandigheden,
bijv. bij korte ritten, kan het systeem
zichzelf niet automatisch reinigen.
Wanneer het filter gereinigd moet
worden, maar de recente rijomstan‐
digheden geen automatische reini‐ging toelieten, wordt dit aangegeven
met % en een waarschuwing in het
Driver Information Center.
% met een waarschuwing licht op
wanneer het roetfilter vol is. Start het
regeneratieproces zo spoedig moge‐
lijk.
% met een waarschuwingsbericht
knippert als het roetfilter de maxi‐
mumbelading heeft bereikt. Start het
regeneratieproces onmiddellijk om
schade aan de motor te voorkomen.
Zelfregeneratie activeren
Blijf rijden om het regeneratieproces
te activeren en houd het motortoeren‐
tal boven 2000 1/min. Zo nodig terug‐ schakelen. De reiniging van het roet‐
filter wordt dan gestart.
De reiniging verloopt het snelst bij
hoge motortoeren en een zware
belasting.
Controlelamp % dooft zodra de rege‐
neratie is afgerond. Blijf rijden totdat
de zelfreiniging voltooid is.

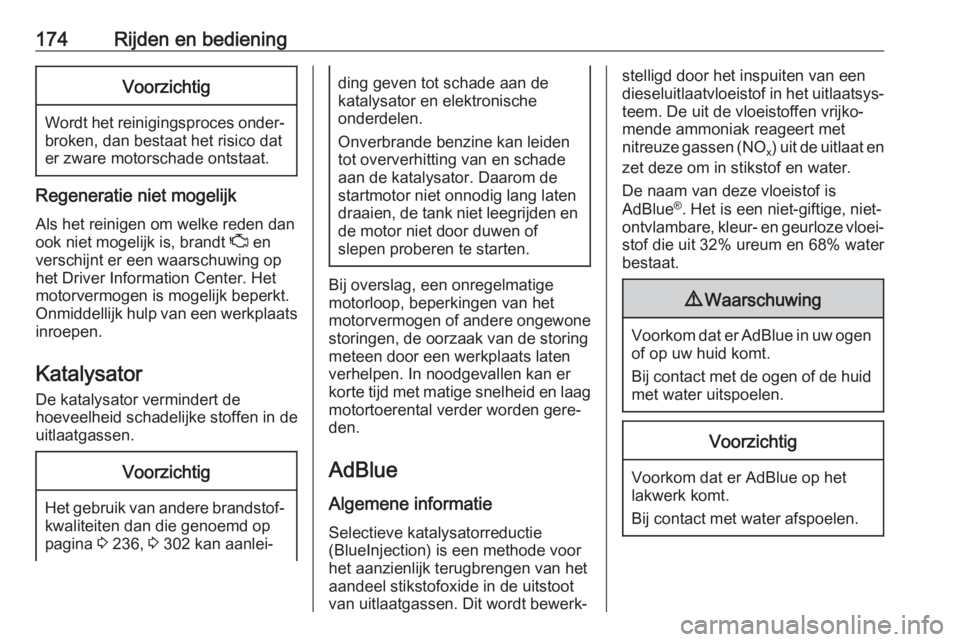

174Rijden en bedieningVoorzichtig
Wordt het reinigingsproces onder‐broken, dan bestaat het risico dater zware motorschade ontstaat.
Regeneratie niet mogelijk
Als het reinigen om welke reden dan
ook niet mogelijk is, brandt Z en
verschijnt er een waarschuwing op
het Driver Information Center. Het
motorvermogen is mogelijk beperkt.
Onmiddellijk hulp van een werkplaats inroepen.
Katalysator De katalysator vermindert de
hoeveelheid schadelijke stoffen in de
uitlaatgassen.
Voorzichtig
Het gebruik van andere brandstof‐
kwaliteiten dan die genoemd op
pagina 3 236, 3 302 kan aanlei‐
ding geven tot schade aan de
katalysator en elektronische
onderdelen.
Onverbrande benzine kan leiden
tot oververhitting van en schade aan de katalysator. Daarom de
startmotor niet onnodig lang laten
draaien, de tank niet leegrijden en
de motor niet door duwen of
slepen proberen te starten.
Bij overslag, een onregelmatige
motorloop, beperkingen van het
motorvermogen of andere ongewone storingen, de oorzaak van de storing
meteen door een werkplaats laten
verhelpen. In noodgevallen kan er
korte tijd met matige snelheid en laag
motortoerental verder worden gere‐
den.
AdBlue
Algemene informatie Selectieve katalysatorreductie
(BlueInjection) is een methode voor
het aanzienlijk terugbrengen van het aandeel stikstofoxide in de uitstootvan uitlaatgassen. Dit wordt bewerk‐
stelligd door het inspuiten van een
dieseluitlaatvloeistof in het uitlaatsys‐
teem. De uit de vloeistoffen vrijko‐
mende ammoniak reageert met
nitreuze gassen (NO x) uit de uitlaat en
zet deze om in stikstof en water.
De naam van deze vloeistof is
AdBlue ®
. Het is een niet-giftige, niet-
ontvlambare, kleur- en geurloze vloei‐
stof die uit 32% ureum en 68% water
bestaat.9 Waarschuwing
Voorkom dat er AdBlue in uw ogen
of op uw huid komt.
Bij contact met de ogen of de huid
met water uitspoelen.
Voorzichtig
Voorkom dat er AdBlue op het lakwerk komt.
Bij contact met water afspoelen.

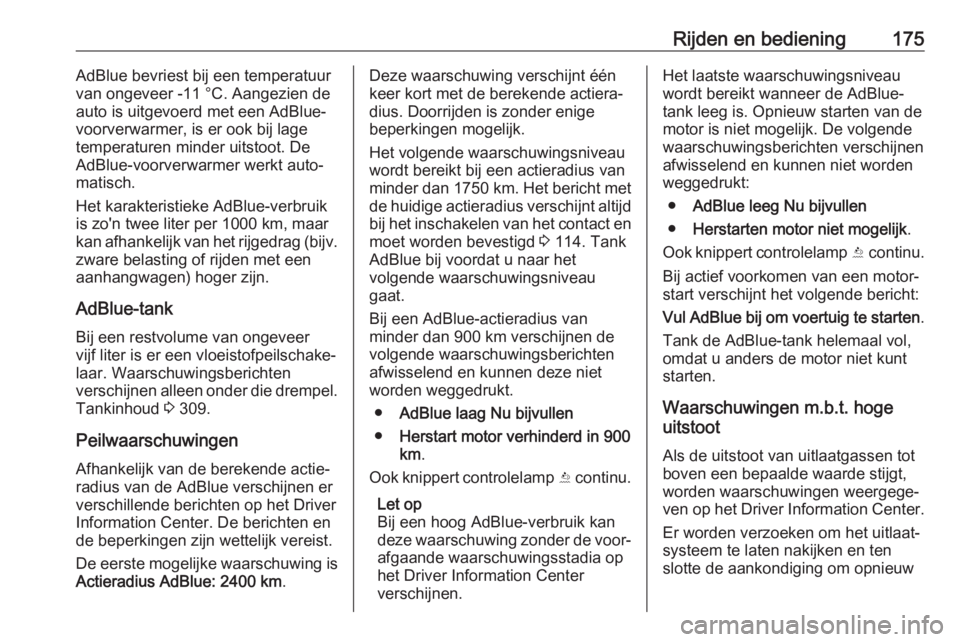

Rijden en bediening175AdBlue bevriest bij een temperatuur
van ongeveer -11 °C. Aangezien de
auto is uitgevoerd met een AdBlue-
voorverwarmer, is er ook bij lage
temperaturen minder uitstoot. De
AdBlue-voorverwarmer werkt auto‐
matisch.
Het karakteristieke AdBlue-verbruik
is zo'n twee liter per 1000 km, maar
kan afhankelijk van het rijgedrag (bijv.
zware belasting of rijden met een
aanhangwagen) hoger zijn.
AdBlue-tank Bij een restvolume van ongeveer
vijf liter is er een vloeistofpeilschake‐
laar. Waarschuwingsberichten
verschijnen alleen onder die drempel.
Tankinhoud 3 309.
Peilwaarschuwingen
Afhankelijk van de berekende actie‐
radius van de AdBlue verschijnen er
verschillende berichten op het Driver
Information Center. De berichten en
de beperkingen zijn wettelijk vereist.
De eerste mogelijke waarschuwing is Actieradius AdBlue: 2400 km .Deze waarschuwing verschijnt één
keer kort met de berekende actiera‐
dius. Doorrijden is zonder enige
beperkingen mogelijk.
Het volgende waarschuwingsniveau
wordt bereikt bij een actieradius van
minder dan 1750 km. Het bericht met
de huidige actieradius verschijnt altijd
bij het inschakelen van het contact en moet worden bevestigd 3 114. Tank
AdBlue bij voordat u naar het
volgende waarschuwingsniveau
gaat.
Bij een AdBlue-actieradius van
minder dan 900 km verschijnen de
volgende waarschuwingsberichten
afwisselend en kunnen deze niet
worden weggedrukt.
● AdBlue laag Nu bijvullen
● Herstart motor verhinderd in 900
km .
Ook knippert controlelamp Y continu.
Let op
Bij een hoog AdBlue-verbruik kan
deze waarschuwing zonder de voor‐
afgaande waarschuwingsstadia op
het Driver Information Center
verschijnen.Het laatste waarschuwingsniveau
wordt bereikt wanneer de AdBlue-
tank leeg is. Opnieuw starten van de
motor is niet mogelijk. De volgende
waarschuwingsberichten verschijnen
afwisselend en kunnen niet worden
weggedrukt:
● AdBlue leeg Nu bijvullen
● Herstarten motor niet mogelijk .
Ook knippert controlelamp Y continu.
Bij actief voorkomen van een motor‐
start verschijnt het volgende bericht:
Vul AdBlue bij om voertuig te starten .
Tank de AdBlue-tank helemaal vol,
omdat u anders de motor niet kunt starten.
Waarschuwingen m.b.t. hoge
uitstoot
Als de uitstoot van uitlaatgassen tot
boven een bepaalde waarde stijgt,
worden waarschuwingen weergege‐
ven op het Driver Information Center.
Er worden verzoeken om het uitlaat‐
systeem te laten nakijken en ten
slotte de aankondiging om opnieuw

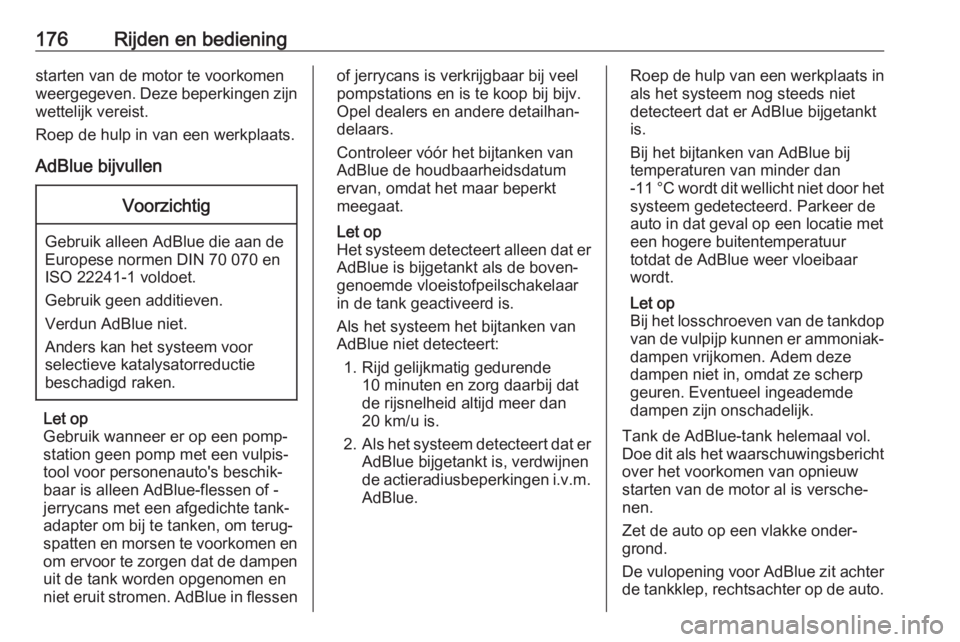

176Rijden en bedieningstarten van de motor te voorkomenweergegeven. Deze beperkingen zijn
wettelijk vereist.
Roep de hulp in van een werkplaats.
AdBlue bijvullenVoorzichtig
Gebruik alleen AdBlue die aan de
Europese normen DIN 70 070 en
ISO 22241-1 voldoet.
Gebruik geen additieven.
Verdun AdBlue niet.
Anders kan het systeem voor
selectieve katalysatorreductie
beschadigd raken.
Let op
Gebruik wanneer er op een pomp‐ station geen pomp met een vulpis‐
tool voor personenauto's beschik‐
baar is alleen AdBlue-flessen of -
jerrycans met een afgedichte tank‐
adapter om bij te tanken, om terug‐
spatten en morsen te voorkomen en
om ervoor te zorgen dat de dampen uit de tank worden opgenomen en
niet eruit stromen. AdBlue in flessen
of jerrycans is verkrijgbaar bij veel
pompstations en is te koop bij bijv. Opel dealers en andere detailhan‐
delaars.
Controleer vóór het bijtanken van
AdBlue de houdbaarheidsdatum
ervan, omdat het maar beperkt
meegaat.
Let op
Het systeem detecteert alleen dat er
AdBlue is bijgetankt als de boven‐
genoemde vloeistofpeilschakelaar
in de tank geactiveerd is.
Als het systeem het bijtanken van
AdBlue niet detecteert:
1. Rijd gelijkmatig gedurende 10 minuten en zorg daarbij dat
de rijsnelheid altijd meer dan
20 km/u is.
2. Als het systeem detecteert dat er
AdBlue bijgetankt is, verdwijnen
de actieradiusbeperkingen i.v.m. AdBlue.Roep de hulp van een werkplaats in als het systeem nog steeds niet
detecteert dat er AdBlue bijgetankt
is.
Bij het bijtanken van AdBlue bij
temperaturen van minder dan
-11 °C wordt dit wellicht niet door het
systeem gedetecteerd. Parkeer de
auto in dat geval op een locatie met
een hogere buitentemperatuur
totdat de AdBlue weer vloeibaar
wordt.
Let op
Bij het losschroeven van de tankdop
van de vulpijp kunnen er ammoniak‐ dampen vrijkomen. Adem deze
dampen niet in, omdat ze scherp
geuren. Eventueel ingeademde
dampen zijn onschadelijk.
Tank de AdBlue-tank helemaal vol.
Doe dit als het waarschuwingsbericht
over het voorkomen van opnieuw
starten van de motor al is versche‐
nen.
Zet de auto op een vlakke onder‐
grond.
De vulopening voor AdBlue zit achter
de tankklep, rechtsachter op de auto.

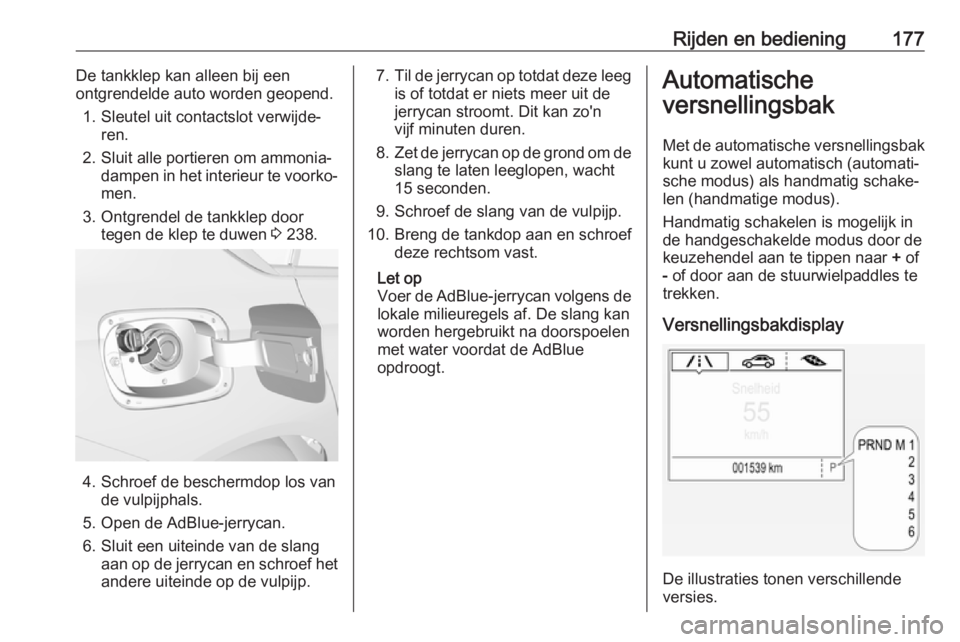

Rijden en bediening177De tankklep kan alleen bij een
ontgrendelde auto worden geopend.
1. Sleutel uit contactslot verwijde‐ ren.
2. Sluit alle portieren om ammonia‐ dampen in het interieur te voorko‐men.
3. Ontgrendel de tankklep door tegen de klep te duwen 3 238.
4. Schroef de beschermdop los van
de vulpijphals.
5. Open de AdBlue-jerrycan.
6. Sluit een uiteinde van de slang aan op de jerrycan en schroef het
andere uiteinde op de vulpijp.
7. Til de jerrycan op totdat deze leeg
is of totdat er niets meer uit de
jerrycan stroomt. Dit kan zo'n
vijf minuten duren.
8. Zet de jerrycan op de grond om de
slang te laten leeglopen, wacht
15 seconden.
9. Schroef de slang van de vulpijp.
10. Breng de tankdop aan en schroef deze rechtsom vast.
Let op
Voer de AdBlue-jerrycan volgens de
lokale milieuregels af. De slang kan
worden hergebruikt na doorspoelen met water voordat de AdBlue
opdroogt.Automatische
versnellingsbak
Met de automatische versnellingsbak
kunt u zowel automatisch (automati‐
sche modus) als handmatig schake‐
len (handmatige modus).
Handmatig schakelen is mogelijk in
de handgeschakelde modus door de
keuzehendel aan te tippen naar + of
- of door aan de stuurwielpaddles te
trekken.
Versnellingsbakdisplay
De illustraties tonen verschillende
versies.

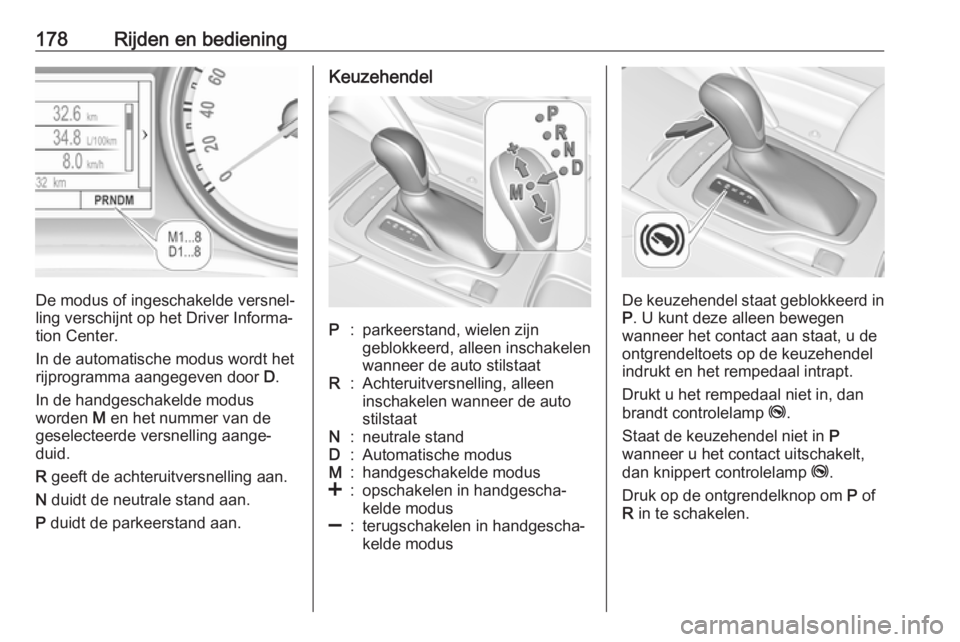

178Rijden en bediening
De modus of ingeschakelde versnel‐
ling verschijnt op het Driver Informa‐
tion Center.
In de automatische modus wordt het
rijprogramma aangegeven door D.
In de handgeschakelde modus
worden M en het nummer van de
geselecteerde versnelling aange‐
duid.
R geeft de achteruitversnelling aan.
N duidt de neutrale stand aan.
P duidt de parkeerstand aan.
KeuzehendelP:parkeerstand, wielen zijn
geblokkeerd, alleen inschakelen wanneer de auto stilstaatR:Achteruitversnelling, alleen
inschakelen wanneer de auto
stilstaatN:neutrale standD:Automatische modusM:handgeschakelde modus<:opschakelen in handgescha‐
kelde modus]:terugschakelen in handgescha‐
kelde modus
De keuzehendel staat geblokkeerd in P . U kunt deze alleen bewegen
wanneer het contact aan staat, u de
ontgrendeltoets op de keuzehendel
indrukt en het rempedaal intrapt.
Drukt u het rempedaal niet in, dan
brandt controlelamp j.
Staat de keuzehendel niet in P
wanneer u het contact uitschakelt,
dan knippert controlelamp j.
Druk op de ontgrendelknop om P of
R in te schakelen.
