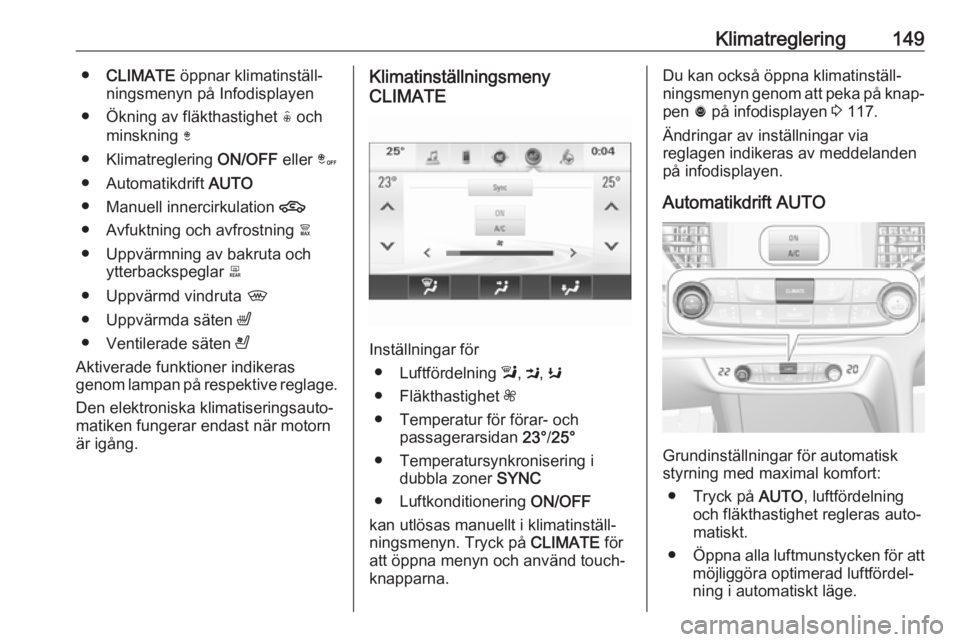

Page 151 of 317

Klimatreglering149●CLIMATE öppnar klimatinställ‐
ningsmenyn på Infodisplayen
● Ökning av fläkthastighet ( och
minskning )
● Klimatreglering ON/OFF eller â
● Automatikdrift AUTO
● Manuell innercirkulation 4
● Avfuktning och avfrostning à
● Uppvärmning av bakruta och ytterbackspeglar b
● Uppvärmd vindruta ,
● Uppvärmda säten ß
● Ventilerade säten A
Aktiverade funktioner indikeras
genom lampan på respektive reglage.
Den elektroniska klimatiseringsauto‐
matiken fungerar endast när motorn
är igång.Klimatinställningsmeny
CLIMATE
Inställningar för
● Luftfördelning l, M , K
● Fläkthastighet Z
● Temperatur för förar- och passagerarsidan 23°/25°
● Temperatursynkronisering i dubbla zoner SYNC
● Luftkonditionering ON/OFF
kan utlösas manuellt i klimatinställ‐
ningsmenyn. Tryck på CLIMATE för
att öppna menyn och använd touch‐
knapparna.
Du kan också öppna klimatinställ‐ ningsmenyn genom att peka på knap‐ pen ã på infodisplayen 3 117.
Ändringar av inställningar via
reglagen indikeras av meddelanden
på infodisplayen.
Automatikdrift AUTO
Grundinställningar för automatisk
styrning med maximal komfort:
● Tryck på AUTO, luftfördelning
och fläkthastighet regleras auto‐
matiskt.
● Öppna alla luftmunstycken för att
möjliggöra optimerad luftfördel‐
ning i automatiskt läge.

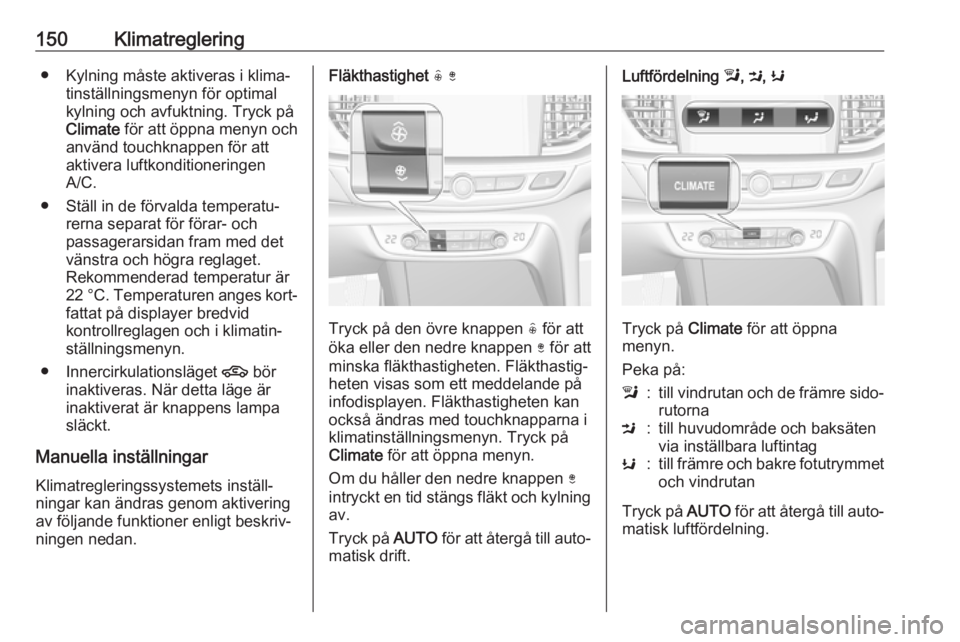

Page 152 of 317

150Klimatreglering● Kylning måste aktiveras i klima‐tinställningsmenyn för optimal
kylning och avfuktning. Tryck på
Climate för att öppna menyn och
använd touchknappen för att
aktivera luftkonditioneringen
A/C.
● Ställ in de förvalda temperatu‐ rerna separat för förar- och
passagerarsidan fram med det
vänstra och högra reglaget.
Rekommenderad temperatur är
22 °C. Temperaturen anges kort‐ fattat på displayer bredvid
kontrollreglagen och i klimatin‐
ställningsmenyn.
● Innercirkulationsläget 4 bör
inaktiveras. När detta läge är
inaktiverat är knappens lampa
släckt.
Manuella inställningar Klimatregleringssystemets inställ‐
ningar kan ändras genom aktivering
av följande funktioner enligt beskriv‐
ningen nedan.Fläkthastighet (
)
Tryck på den övre knappen ( för att
öka eller den nedre knappen ) för att
minska fläkthastigheten. Fläkthastig‐
heten visas som ett meddelande på
infodisplayen. Fläkthastigheten kan
också ändras med touchknapparna i
klimatinställningsmenyn. Tryck på
Climate för att öppna menyn.
Om du håller den nedre knappen )
intryckt en tid stängs fläkt och kylning av.
Tryck på AUTO för att återgå till auto‐
matisk drift.
Luftfördelning l, M , K
Tryck på Climate för att öppna
menyn.
Peka på:
l:till vindrutan och de främre sido‐
rutornaM:till huvudområde och baksäten
via inställbara luftintagK:till främre och bakre fotutrymmet och vindrutan
Tryck på AUTO för att återgå till auto‐
matisk luftfördelning.
Page 153 of 317

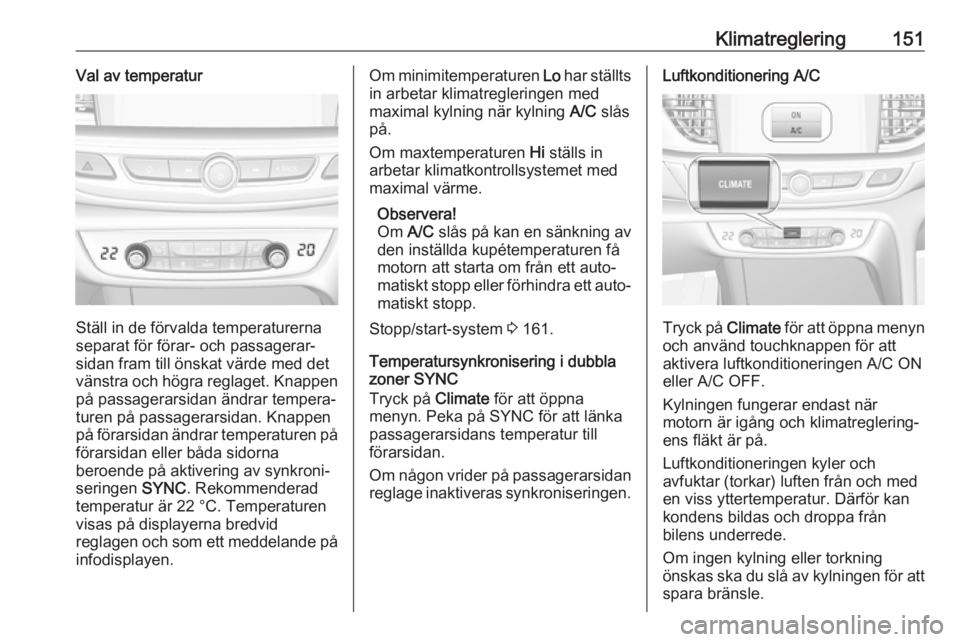

Klimatreglering151Val av temperatur
Ställ in de förvalda temperaturerna
separat för förar- och passagerar‐
sidan fram till önskat värde med det
vänstra och högra reglaget. Knappen
på passagerarsidan ändrar tempera‐
turen på passagerarsidan. Knappen
på förarsidan ändrar temperaturen på
förarsidan eller båda sidorna
beroende på aktivering av synkroni‐
seringen SYNC. Rekommenderad
temperatur är 22 °C. Temperaturen
visas på displayerna bredvid
reglagen och som ett meddelande på infodisplayen.
Om minimitemperaturen Lo har ställts
in arbetar klimatregleringen med maximal kylning när kylning A/C slås
på.
Om maxtemperaturen Hi ställs in
arbetar klimatkontrollsystemet med maximal värme.
Observera!
Om A/C slås på kan en sänkning av
den inställda kupétemperaturen få
motorn att starta om från ett auto‐
matiskt stopp eller förhindra ett auto‐
matiskt stopp.
Stopp/start-system 3 161.
Temperatursynkronisering i dubbla zoner SYNC
Tryck på Climate för att öppna
menyn. Peka på SYNC för att länka
passagerarsidans temperatur till
förarsidan.
Om någon vrider på passagerarsidan reglage inaktiveras synkroniseringen.Luftkonditionering A/C
Tryck på Climate för att öppna menyn
och använd touchknappen för att
aktivera luftkonditioneringen A/C ON
eller A/C OFF.
Kylningen fungerar endast när motorn är igång och klimatreglering‐
ens fläkt är på.
Luftkonditioneringen kyler och
avfuktar (torkar) luften från och med
en viss yttertemperatur. Därför kan kondens bildas och droppa från
bilens underrede.
Om ingen kylning eller torkning
önskas ska du slå av kylningen för att
spara bränsle.
Page 154 of 317

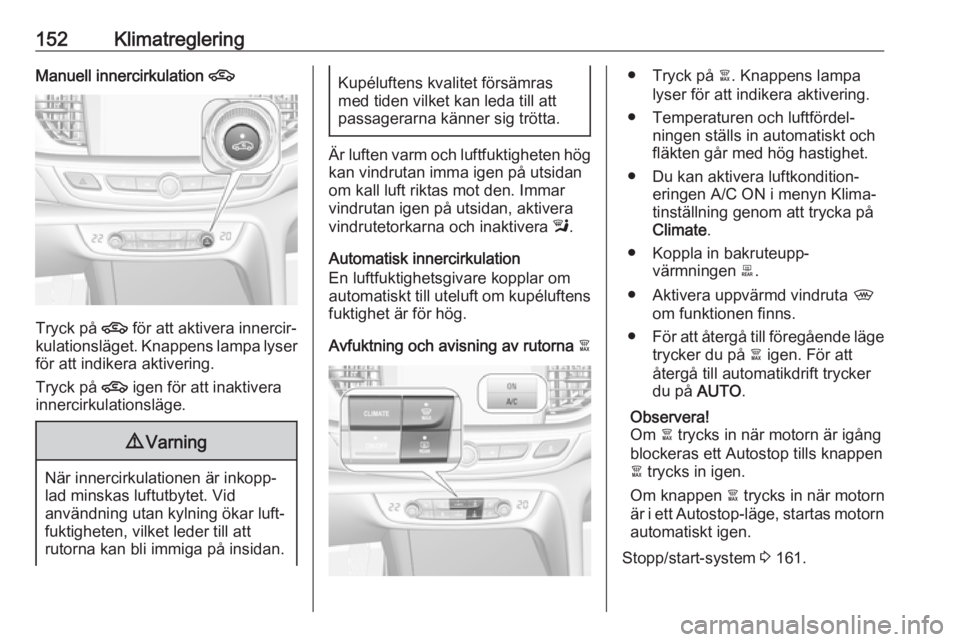

152KlimatregleringManuell innercirkulation 4
Tryck på 4 för att aktivera innercir‐
kulationsläget. Knappens lampa lyser för att indikera aktivering.
Tryck på 4 igen för att inaktivera
innercirkulationsläge.
9 Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid
användning utan kylning ökar luft‐
fuktigheten, vilket leder till att
rutorna kan bli immiga på insidan.
Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.
Är luften varm och luftfuktigheten hög
kan vindrutan imma igen på utsidan
om kall luft riktas mot den. Immar
vindrutan igen på utsidan, aktivera
vindrutetorkarna och inaktivera l.
Automatisk innercirkulation
En luftfuktighetsgivare kopplar om
automatiskt till uteluft om kupéluftens
fuktighet är för hög.
Avfuktning och avisning av rutorna à
● Tryck på à. Knappens lampa
lyser för att indikera aktivering.
● Temperaturen och luftfördel‐ ningen ställs in automatiskt och
fläkten går med hög hastighet.
● Du kan aktivera luftkondition‐ eringen A/C ON i menyn Klima‐
tinställning genom att trycka på
Climate .
● Koppla in bakruteupp‐ värmningen b.
● Aktivera uppvärmd vindruta ,
om funktionen finns.
● För att återgå till föregående läge
trycker du på à igen. För att
återgå till automatikdrift trycker
du på AUTO.
Observera!
Om à trycks in när motorn är igång
blockeras ett Autostop tills knappen
à trycks in igen.
Om knappen à trycks in när motorn
är i ett Autostop-läge, startas motorn automatiskt igen.
Stopp/start-system 3 161.

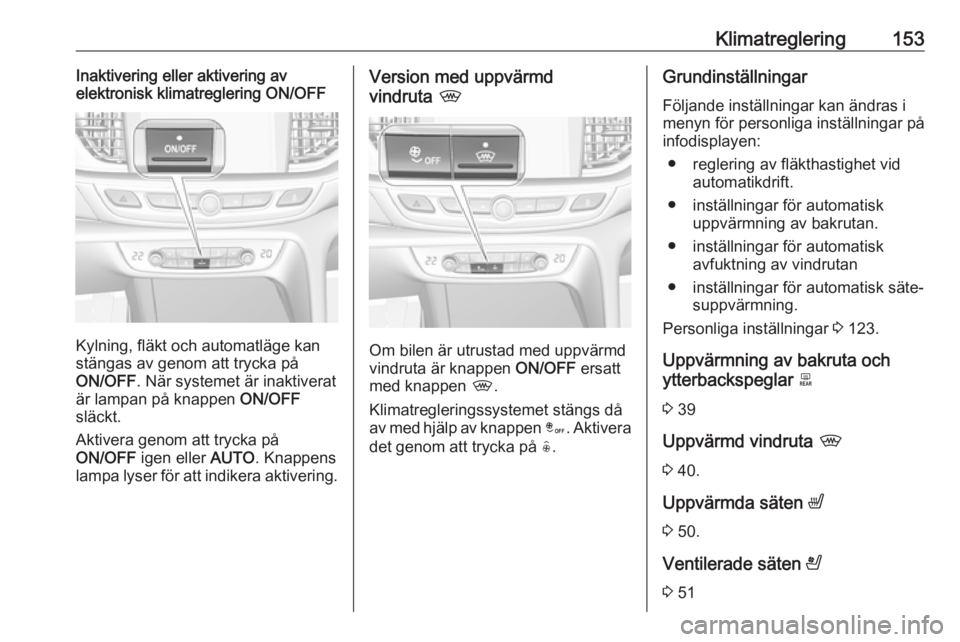

Page 155 of 317

Klimatreglering153Inaktivering eller aktivering av
elektronisk klimatreglering ON/OFF
Kylning, fläkt och automatläge kan
stängas av genom att trycka på
ON/OFF . När systemet är inaktiverat
är lampan på knappen ON/OFF
släckt.
Aktivera genom att trycka på
ON/OFF igen eller AUTO. Knappens
lampa lyser för att indikera aktivering.
Version med uppvärmd
vindruta ,
Om bilen är utrustad med uppvärmd
vindruta är knappen ON/OFF ersatt
med knappen ,.
Klimatregleringssystemet stängs då
av med hjälp av knappen â. Aktivera
det genom att trycka på (.
Grundinställningar
Följande inställningar kan ändras i
menyn för personliga inställningar på
infodisplayen:
● reglering av fläkthastighet vid automatikdrift.
● inställningar för automatisk uppvärmning av bakrutan.
● inställningar för automatisk avfuktning av vindrutan
● inställningar för automatisk säte‐ suppvärmning.
Personliga inställningar 3 123.
Uppvärmning av bakruta och
ytterbackspeglar b
3 39
Uppvärmd vindruta ,
3 40.
Uppvärmda säten ß
3 50.
Ventilerade säten A
3 51

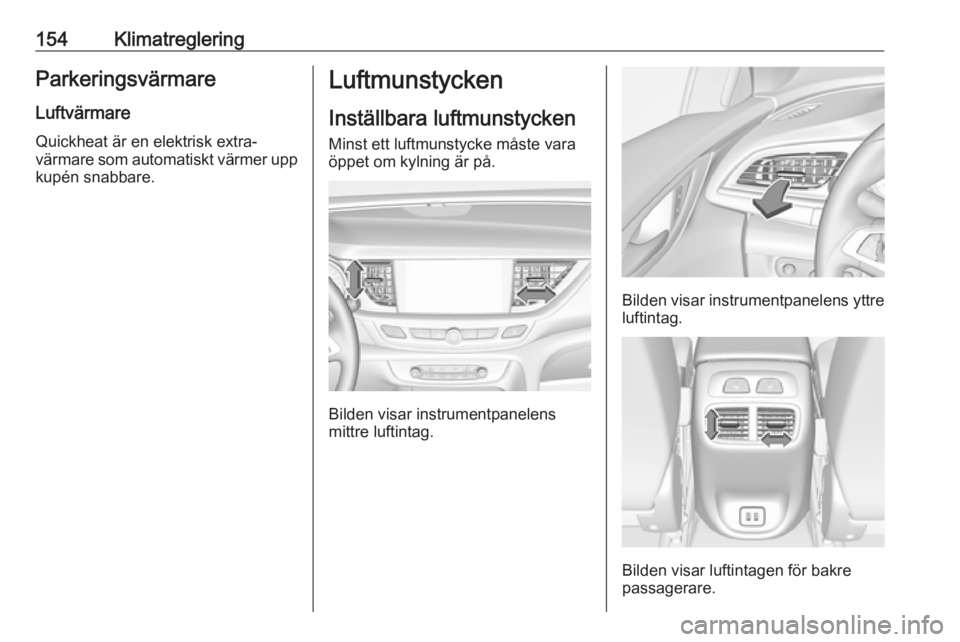

Page 156 of 317

154KlimatregleringParkeringsvärmare
Luftvärmare Quickheat är en elektrisk extra‐
värmare som automatiskt värmer upp
kupén snabbare.Luftmunstycken
Inställbara luftmunstycken Minst ett luftmunstycke måste vara
öppet om kylning är på.
Bilden visar instrumentpanelens
mittre luftintag.
Bilden visar instrumentpanelens yttre
luftintag.
Bilden visar luftintagen för bakre
passagerare.

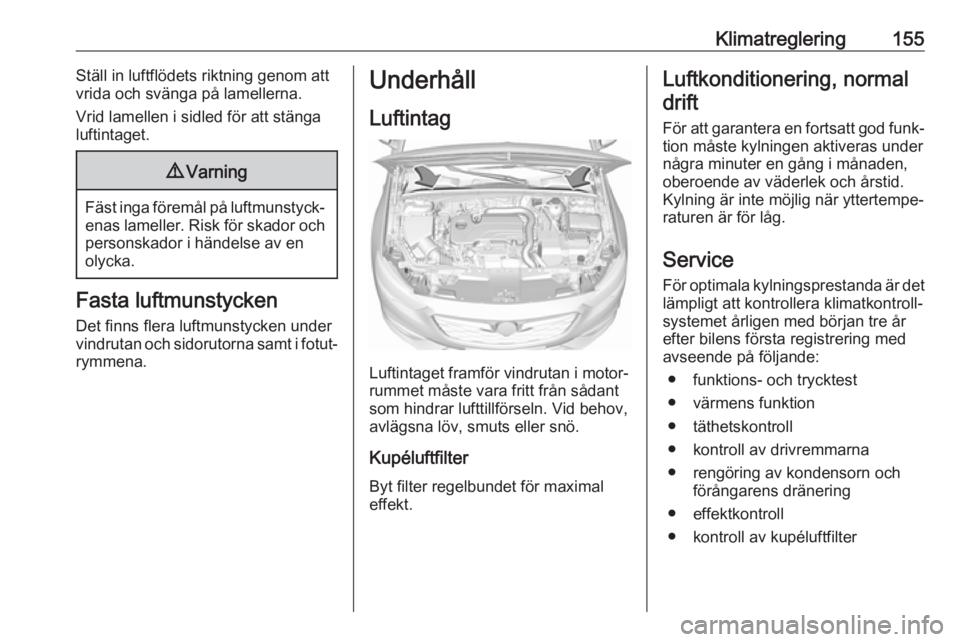

Page 157 of 317

Klimatreglering155Ställ in luftflödets riktning genom att
vrida och svänga på lamellerna.
Vrid lamellen i sidled för att stänga
luftintaget.9 Varning
Fäst inga föremål på luftmunstyck‐
enas lameller. Risk för skador och
personskador i händelse av en
olycka.
Fasta luftmunstycken
Det finns flera luftmunstycken under vindrutan och sidorutorna samt i fotut‐ rymmena.
Underhåll
Luftintag
Luftintaget framför vindrutan i motor‐
rummet måste vara fritt från sådant
som hindrar lufttillförseln. Vid behov,
avlägsna löv, smuts eller snö.
Kupéluftfilter
Byt filter regelbundet för maximal
effekt.
Luftkonditionering, normal
drift
För att garantera en fortsatt god funk‐ tion måste kylningen aktiveras under
några minuter en gång i månaden,
oberoende av väderlek och årstid.
Kylning är inte möjlig när yttertempe‐
raturen är för låg.
Service För optimala kylningsprestanda är det
lämpligt att kontrollera klimatkontroll‐
systemet årligen med början tre år
efter bilens första registrering med
avseende på följande:
● funktions- och trycktest
● värmens funktion
● täthetskontroll
● kontroll av drivremmarna
● rengöring av kondensorn och förångarens dränering
● effektkontroll
● kontroll av kupéluftfilter

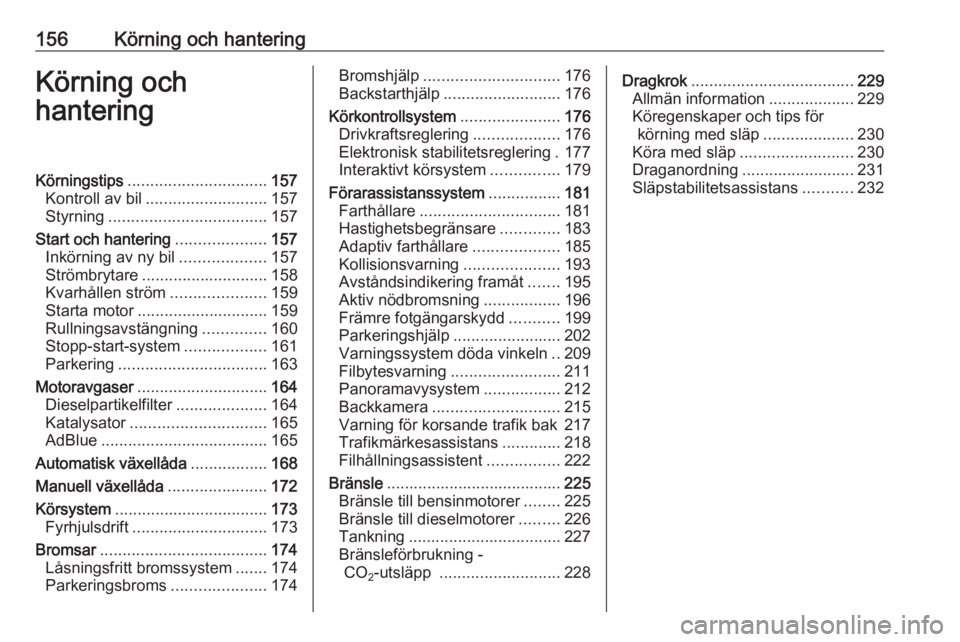

Page 158 of 317

156Körning och hanteringKörning och
hanteringKörningstips ............................... 157
Kontroll av bil ........................... 157
Styrning ................................... 157
Start och hantering ....................157
Inkörning av ny bil ...................157
Strömbrytare ............................ 158
Kvarhållen ström .....................159
Starta motor ............................. 159
Rullningsavstängning ..............160
Stopp-start-system ..................161
Parkering ................................. 163
Motoravgaser ............................. 164
Dieselpartikelfilter ....................164
Katalysator .............................. 165
AdBlue ..................................... 165
Automatisk växellåda .................168
Manuell växellåda ......................172
Körsystem .................................. 173
Fyrhjulsdrift .............................. 173
Bromsar ..................................... 174
Låsningsfritt bromssystem .......174
Parkeringsbroms .....................174Bromshjälp.............................. 176
Backstarthjälp .......................... 176
Körkontrollsystem ......................176
Drivkraftsreglering ...................176
Elektronisk stabilitetsreglering . 177
Interaktivt körsystem ...............179
Förarassistanssystem ................181
Farthållare ............................... 181
Hastighetsbegränsare .............183
Adaptiv farthållare ...................185
Kollisionsvarning .....................193
Avståndsindikering framåt .......195
Aktiv nödbromsning .................196
Främre fotgängarskydd ...........199
Parkeringshjälp ........................202
Varningssystem döda vinkeln ..209
Filbytesvarning ........................ 211
Panoramavysystem .................212
Backkamera ............................ 215
Varning för korsande trafik bak 217
Trafikmärkesassistans .............218
Filhållningsassistent ................222
Bränsle ....................................... 225
Bränsle till bensinmotorer ........225
Bränsle till dieselmotorer .........226
Tankning .................................. 227
Bränsleförbrukning - CO 2-utsläpp
........................... 228Dragkrok.................................... 229
Allmän information ...................229
Köregenskaper och tips för körning med släp ....................230
Köra med släp ......................... 230
Draganordning ......................... 231
Släpstabilitetsassistans ...........232
Page 159 of 317

Körning och hantering157KörningstipsKontroll av bil
Låt inte bilen rulla med avstängd
motor
Många system fungerar inte i denna
situation (t.ex. bromservoenheten,
servostyrningen). Körning på detta
sätt utgör en fara för dig själv och
andra.
Alla system fungerar vid autostopp.
Stopp/start-system 3 161.
Förhöjd tomgång
Om bilbatteriet behöver laddas på
grund av dess skick måste genera‐
torns uteffekt ökas. Det åstadkoms
med förhöjt tomgångsvarvtal, vilket
kan höras.
Ett meddelande visas i förarinforma‐
tionscentralen.
Pedaler
För att kunna utnyttja hela pedal‐ rörelsevägen, lägg inga golvmattor
under pedalerna.Använd endast golvmattor som
passar och som fästs med hållarna på förarsidan.
Styrning
Om servostyrningseffekten går förlo‐ rad på grund av att motorn stannar
eller på grund av ett systemfel kan
bilen styras men kan kräva högre
styrkraft.Start och hantering
Inkörning av ny bil Gör inga onödiga hårda inbroms‐ningar under de första resorna.
Vid den första färden kan det uppstå
rökutveckling på grund av att vax och
olja på avgassystemet förbränns.
Efter den första färden ska bilen stå
utomhus ett tag. Undvik att andas in
ångorna.
Under inkörningsperioden kan
bränsle- och motoroljeförbrukningen
vara högre.
Dessutom kan dieselpartikelfiltrets
rengöringsprocess äga rum oftare.
Dieselpartikelfilter 3 164.
Autostop kan blockeras om bilbatte‐
riet behöver laddas.
Page 160 of 317

158Körning och hanteringStrömbrytare
En elektronisk nyckel måste finnas i
bilen.
Strömläget tillbehör
Tryck på Engine Start/Stop en gång
utan att trampa på kopplings- eller
bromspedalen. Den gula lysidoden i
knappen tänds. Rattlåset låses upp
och några elektriska funktioner kan
manövreras, tändningen är avstängd.Strömläget Tändning på
Håll Engine Start/Stop intryckt i sex
sekunder utan att trampa på kopp‐
lings- eller bromspedalen. Den gröna
lysdioden i knappen tänds, dieselmo‐torn förvärms. Kontrollamporna lyser
och de flesta elektriska funktioner kan användas.Motorstart
Tryck kort på Engine Start/Stop
samtidigt som du:
● trampar ner kopplingspedalen (manuell växellåda),
● trampar ner bromspedalen med växelväljaren i läge P eller N.
(automatisk växellåda)
Starta motorn 3 159.Tändning frånkopplad
Tryck kort på Engine Start/Stop när
Autostop är aktiverat eller när motorn
är igång och bilen står stilla. Automat‐
isk växellåda: Dra åt parkeringsbrom‐
sen och lägg i P.
Tryck på Engine Start/Stop kort utan
att trampa ner kopplings- eller broms‐ pedalen när tändningen är i energi‐
sparläge.
Vissa funktioner förblir aktiva tills
förardörren öppnas, förutsatt att tänd‐ ningen varit på tidigare.Nödavstängning av motorn under
körning
Håll Engine Start/Stop intryckt i mer
än två sekunder eller tryck kortvarigt
två gånger inom fem sekunder
3 159.
Rattlås Rattlåset aktiveras automatiskt när: ● Bilen står stilla.
● Tändningen har slagits av.
● Förardörren öppnas.
För att låsa upp rattlåset, öppna och
stäng förardörren och slå på tillbe‐
hörsläge eller starta motorn direkt.9 Varning
När bilbatteriet är urladdat får bilen
inte startas genom påskjutning
eller bogsering eftersom rattlåset
då inte går att låsa upp.
