ESP OPEL INSIGNIA BREAK 2017.75 Manuel d'utilisation (in French)

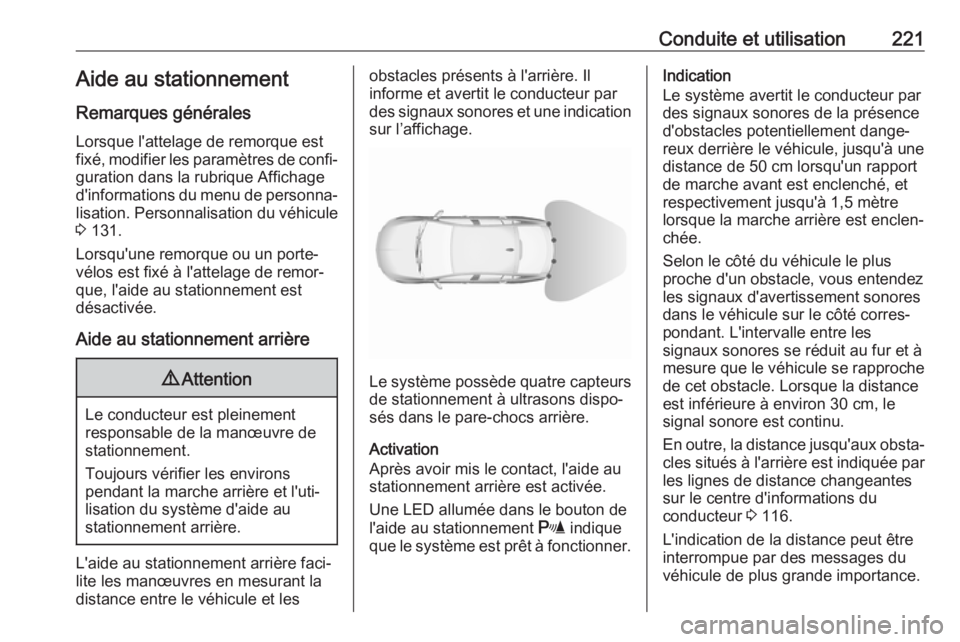

Conduite et utilisation221Aide au stationnement
Remarques générales Lorsque l'attelage de remorque est
fixé, modifier les paramètres de confi‐
guration dans la rubrique Affichage
d'informations du menu de personna‐ lisation. Personnalisation du véhicule
3 131.
Lorsqu'une remorque ou un porte- vélos est fixé à l'attelage de remor‐
que, l'aide au stationnement est
désactivée.
Aide au stationnement arrière9 Attention
Le conducteur est pleinement
responsable de la manœuvre de
stationnement.
Toujours vérifier les environs
pendant la marche arrière et l'uti‐
lisation du système d'aide au
stationnement arrière.
L'aide au stationnement arrière faci‐
lite les manœuvres en mesurant la
distance entre le véhicule et les
obstacles présents à l'arrière. Il
informe et avertit le conducteur par des signaux sonores et une indication
sur l’affichage.
Le système possède quatre capteurs de stationnement à ultrasons dispo‐
sés dans le pare-chocs arrière.
Activation
Après avoir mis le contact, l'aide au
stationnement arrière est activée.
Une LED allumée dans le bouton de
l'aide au stationnement r indique
que le système est prêt à fonctionner.
Indication
Le système avertit le conducteur par
des signaux sonores de la présence d'obstacles potentiellement dange‐
reux derrière le véhicule, jusqu'à une distance de 50 cm lorsqu'un rapportde marche avant est enclenché, et
respectivement jusqu'à 1,5 mètre
lorsque la marche arrière est enclen‐
chée.
Selon le côté du véhicule le plus
proche d'un obstacle, vous entendez
les signaux d'avertissement sonores
dans le véhicule sur le côté corres‐
pondant. L'intervalle entre les
signaux sonores se réduit au fur et à
mesure que le véhicule se rapproche de cet obstacle. Lorsque la distance
est inférieure à environ 30 cm, le
signal sonore est continu.
En outre, la distance jusqu'aux obsta‐
cles situés à l'arrière est indiquée par les lignes de distance changeantes
sur le centre d'informations du
conducteur 3 116.
L'indication de la distance peut être interrompue par des messages duvéhicule de plus grande importance.

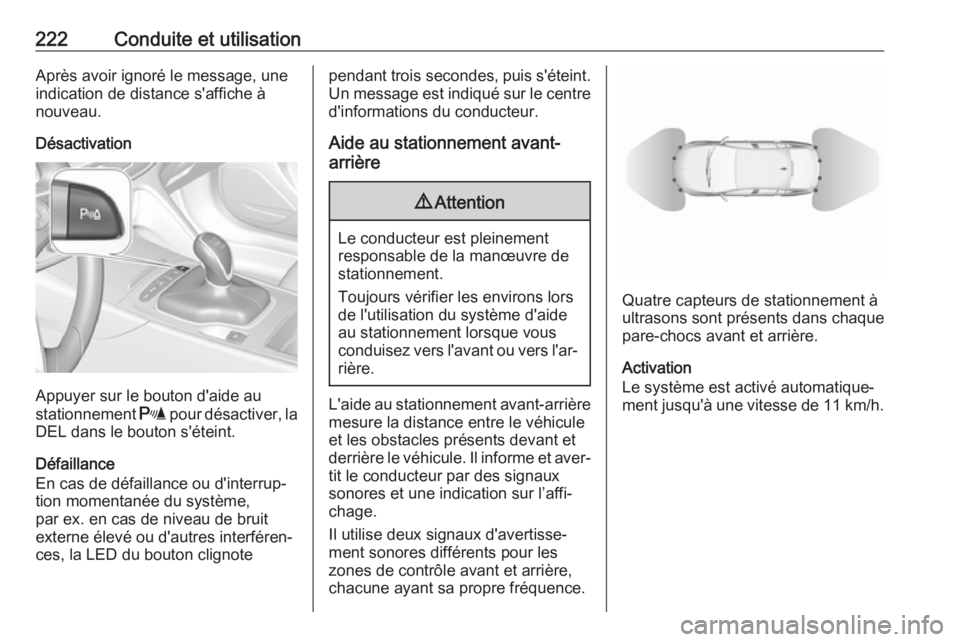

222Conduite et utilisationAprès avoir ignoré le message, uneindication de distance s'affiche à
nouveau.
Désactivation
Appuyer sur le bouton d'aide au
stationnement r pour désactiver, la
DEL dans le bouton s'éteint.
Défaillance
En cas de défaillance ou d'interrup‐
tion momentanée du système,
par ex. en cas de niveau de bruit
externe élevé ou d'autres interféren‐
ces, la LED du bouton clignote
pendant trois secondes , puis s'éteint.
Un message est indiqué sur le centre
d'informations du conducteur.
Aide au stationnement avant-
arrière9 Attention
Le conducteur est pleinement
responsable de la manœuvre de
stationnement.
Toujours vérifier les environs lors
de l'utilisation du système d'aide
au stationnement lorsque vous
conduisez vers l'avant ou vers l'ar‐ rière.
L'aide au stationnement avant-arrière mesure la distance entre le véhicule
et les obstacles présents devant et
derrière le véhicule. Il informe et aver‐
tit le conducteur par des signaux
sonores et une indication sur l’affi‐
chage.
Il utilise deux signaux d'avertisse‐
ment sonores différents pour les
zones de contrôle avant et arrière,
chacune ayant sa propre fréquence.
Quatre capteurs de stationnement à
ultrasons sont présents dans chaque
pare-chocs avant et arrière.
Activation
Le système est activé automatique‐
ment jusqu'à une vitesse de 11 km/h.

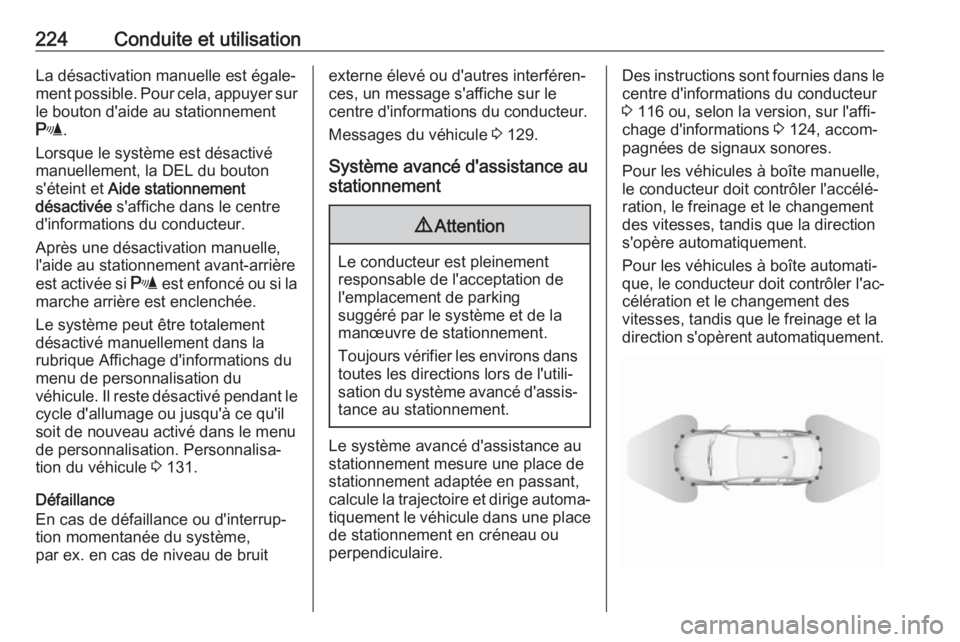

224Conduite et utilisationLa désactivation manuelle est égale‐ment possible. Pour cela, appuyer sur
le bouton d'aide au stationnement
r .
Lorsque le système est désactivé
manuellement, la DEL du bouton
s'éteint et Aide stationnement
désactivée s'affiche dans le centre
d'informations du conducteur.
Après une désactivation manuelle,
l'aide au stationnement avant-arrière
est activée si r est enfoncé ou si la
marche arrière est enclenchée.
Le système peut être totalement
désactivé manuellement dans la
rubrique Affichage d'informations du
menu de personnalisation du
véhicule. Il reste désactivé pendant le cycle d'allumage ou jusqu'à ce qu'il
soit de nouveau activé dans le menu
de personnalisation. Personnalisa‐
tion du véhicule 3 131.
Défaillance
En cas de défaillance ou d'interrup‐
tion momentanée du système,
par ex. en cas de niveau de bruitexterne élevé ou d'autres interféren‐
ces, un message s'affiche sur le
centre d'informations du conducteur.
Messages du véhicule 3 129.
Système avancé d'assistance au
stationnement9 Attention
Le conducteur est pleinement
responsable de l'acceptation de
l'emplacement de parking
suggéré par le système et de la
manœuvre de stationnement.
Toujours vérifier les environs dans toutes les directions lors de l'utili‐
sation du système avancé d'assis‐ tance au stationnement.
Le système avancé d'assistance au
stationnement mesure une place de
stationnement adaptée en passant,
calcule la trajectoire et dirige automa‐
tiquement le véhicule dans une place de stationnement en créneau ou
perpendiculaire.
Des instructions sont fournies dans le centre d'informations du conducteur
3 116 ou, selon la version, sur l'affi‐
chage d'informations 3 124, accom‐
pagnées de signaux sonores.
Pour les véhicules à boîte manuelle,
le conducteur doit contrôler l'accélé‐
ration, le freinage et le changement
des vitesses, tandis que la direction
s'opère automatiquement.
Pour les véhicules à boîte automati‐
que, le conducteur doit contrôler l'ac‐
célération et le changement des
vitesses, tandis que le freinage et la
direction s'opèrent automatiquement.

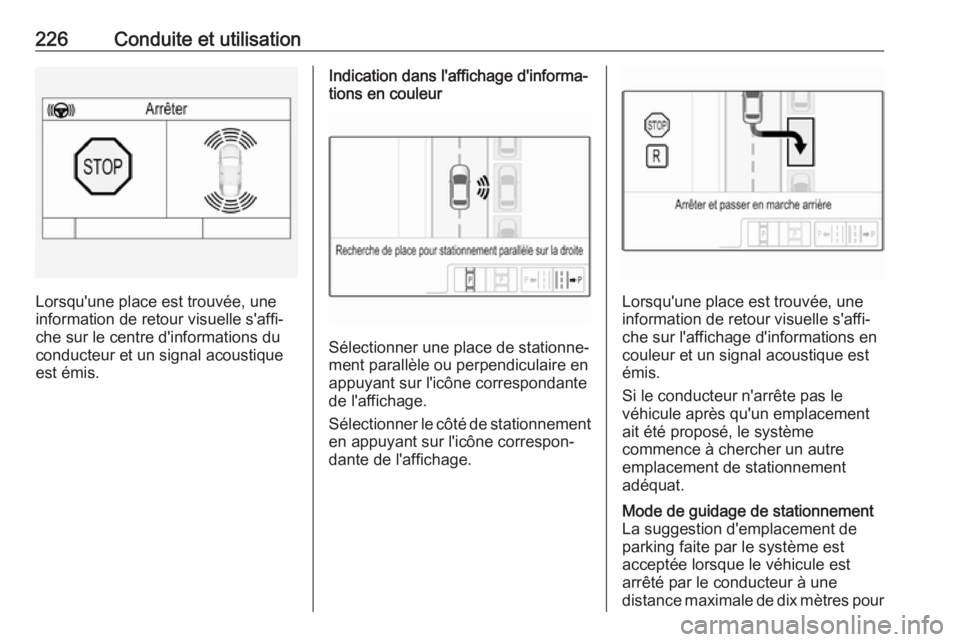

226Conduite et utilisation
Lorsqu'une place est trouvée, une
information de retour visuelle s'affi‐
che sur le centre d'informations du
conducteur et un signal acoustique
est émis.
Indication dans l'affichage d'informa‐
tions en couleur
Sélectionner une place de stationne‐
ment parallèle ou perpendiculaire en
appuyant sur l'icône correspondante
de l'affichage.
Sélectionner le côté de stationnement en appuyant sur l'icône correspon‐
dante de l'affichage.
Lorsqu'une place est trouvée, une
information de retour visuelle s'affi‐
che sur l'affichage d'informations en
couleur et un signal acoustique est
émis.
Si le conducteur n'arrête pas le
véhicule après qu'un emplacement
ait été proposé, le système
commence à chercher un autre
emplacement de stationnement
adéquat.
Mode de guidage de stationnement
La suggestion d'emplacement de
parking faite par le système est
acceptée lorsque le véhicule est arrêté par le conducteur à une
distance maximale de dix mètres pour

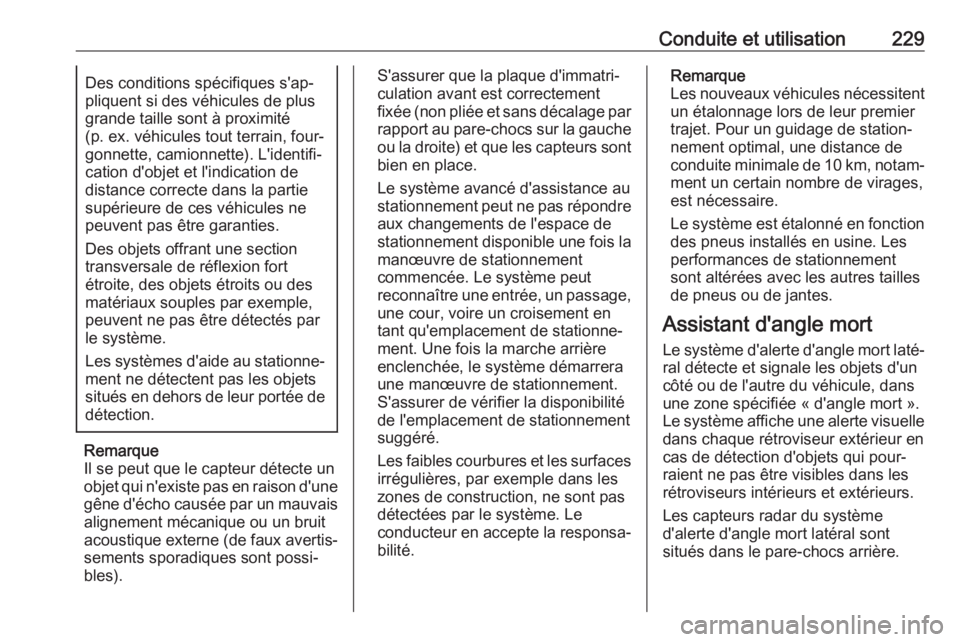

Conduite et utilisation229Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de
distance correcte dans la partie
supérieure de ces véhicules ne
peuvent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐
ment ne détectent pas les objets
situés en dehors de leur portée de détection.
Remarque
Il se peut que le capteur détecte un
objet qui n'existe pas en raison d'une
gêne d'écho causée par un mauvais
alignement mécanique ou un bruit
acoustique externe (de faux avertis‐ sements sporadiques sont possi‐
bles).
S'assurer que la plaque d'immatri‐
culation avant est correctement
fixée (non pliée et sans décalage par
rapport au pare-chocs sur la gauche
ou la droite) et que les capteurs sont
bien en place.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace destationnement disponible une fois la manœuvre de stationnement
commencée. Le système peut
reconnaître une entrée, un passage,
une cour, voire un croisement en
tant qu'emplacement de stationne‐
ment. Une fois la marche arrière
enclenchée, le système démarrera
une manœuvre de stationnement.
S'assurer de vérifier la disponibilité
de l'emplacement de stationnement
suggéré.
Les faibles courbures et les surfaces irrégulières, par exemple dans leszones de construction, ne sont pas
détectées par le système. Le
conducteur en accepte la responsa‐
bilité.Remarque
Les nouveaux véhicules nécessitent
un étalonnage lors de leur premier
trajet. Pour un guidage de station‐ nement optimal, une distance de
conduite minimale de 10 km, notam‐ ment un certain nombre de virages,
est nécessaire.
Le système est étalonné en fonction
des pneus installés en usine. Les
performances de stationnement
sont altérées avec les autres tailles
de pneus ou de jantes.
Assistant d'angle mort
Le système d'alerte d'angle mort laté‐
ral détecte et signale les objets d'un
côté ou de l'autre du véhicule, dans
une zone spécifiée « d'angle mort ».
Le système affiche une alerte visuelle dans chaque rétroviseur extérieur en
cas de détection d'objets qui pour‐
raient ne pas être visibles dans les
rétroviseurs intérieurs et extérieurs.
Les capteurs radar du système
d'alerte d'angle mort latéral sont
situés dans le pare-chocs arrière.

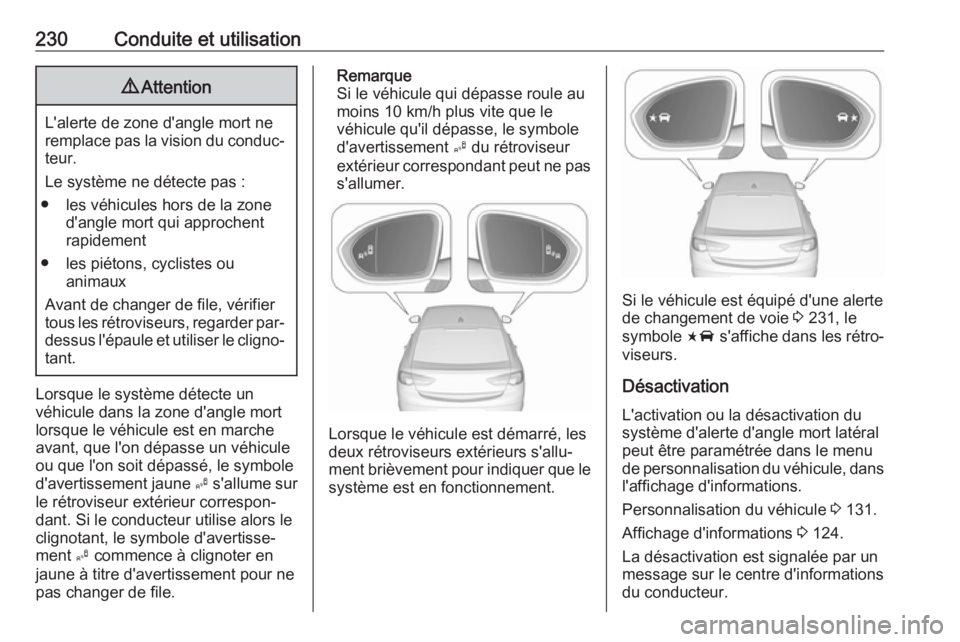

230Conduite et utilisation9Attention
L'alerte de zone d'angle mort ne
remplace pas la vision du conduc‐
teur.
Le système ne détecte pas :
● les véhicules hors de la zone d'angle mort qui approchent
rapidement
● les piétons, cyclistes ou animaux
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone d'angle mort
lorsque le véhicule est en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, le symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur correspon‐
dant. Si le conducteur utilise alors le
clignotant, le symbole d'avertisse‐ ment B commence à clignoter en
jaune à titre d'avertissement pour ne
pas changer de file.
Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole
d'avertissement B du rétroviseur
extérieur correspondant peut ne pas s'allumer.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le système est en fonctionnement.
Si le véhicule est équipé d'une alerte
de changement de voie 3 231, le
symbole F s'affiche dans les rétro‐
viseurs.
Désactivation L'activation ou la désactivation du
système d'alerte d'angle mort latéral
peut être paramétrée dans le menu
de personnalisation du véhicule, dans l'affichage d'informations.
Personnalisation du véhicule 3 131.
Affichage d'informations 3 124.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.

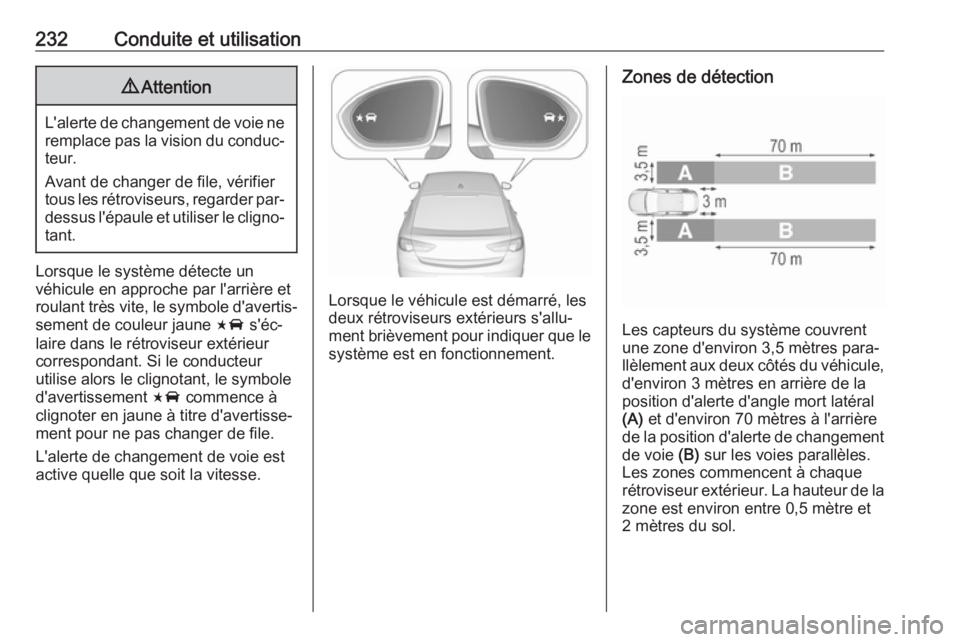

232Conduite et utilisation9Attention
L'alerte de changement de voie ne
remplace pas la vision du conduc‐
teur.
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule en approche par l'arrière et
roulant très vite, le symbole d'avertis‐
sement de couleur jaune F s'éc‐
laire dans le rétroviseur extérieur
correspondant. Si le conducteur
utilise alors le clignotant, le symbole
d'avertissement F commence à
clignoter en jaune à titre d'avertisse‐ ment pour ne pas changer de file.
L'alerte de changement de voie est
active quelle que soit la vitesse.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le
système est en fonctionnement.
Zones de détection
Les capteurs du système couvrent
une zone d'environ 3,5 mètres para‐
llèlement aux deux côtés du véhicule,
d'environ 3 mètres en arrière de la
position d'alerte d'angle mort latéral
(A) et d'environ 70 mètres à l'arrière
de la position d'alerte de changement de voie (B) sur les voies parallèles.
Les zones commencent à chaque
rétroviseur extérieur. La hauteur de la
zone est environ entre 0,5 mètre et
2 mètres du sol.

240Conduite et utilisationAssistant pour lespanneaux de signalisation
Fonctionnement L'assistant de détection des
panneaux routiers détecte les
panneaux routiers déterminés via une
caméra à l'avant et les affiche dans le
centre d'informations du conducteur.
Si le véhicule est équipé d'un système de navigation intégré, les panneaux
routiers des données cartographi‐
ques peuvent y être rajoutés.
Les panneaux routiers qui seront
détectés sont :
Panneaux de limitation et d'interdic‐ tion de dépasser ● limitation de vitesse ;
● interdiction de dépasser ;
● fin de limitation de vitesse ;
● fin d'interdiction de dépasser.Panneaux routiers
Début et fin :
● de zones urbaines (spécifiques au pays)
● d'autoroutes
● de routes
● de ruesAjout de panneaux ● conseils supplémentaires sur les panneaux de circulation
● restriction quant à l'emploi d'une remorque
● contraintes causées par des trac‐
teurs
● avertissement chaussée humide
● avertissement gel
● contraintes de temps
● contraintes de distances
● flèches de directionLes panneaux de limitation de vitesse
ou d'interdiction de doubler sont affi‐ chés sur le centre d'informations du
conducteur jusqu'à ce que le
panneau de limitation de vitesse
suivant soit détecté ou jusqu'à la fin
de la période définie d'affichage de
panneau.
La présence de plusieurs panneaux
sur l'affichage est possible.
Un point d'exclamation dans un cadre
indique qu'il y a un panneau supplé‐
mentaire qui ne peut pas être claire‐
ment identifié par le système.

244Conduite et utilisation● Les conditions météorologiques,telles que le brouillard, la pluie oula neige, limitent la visibilité.
● Le capteur du pare-brise est obstrué par de la neige, de la
glace, de l'eau sale, de la boue,
de la saleté, un dommage sur le
pare-brise ou des éléments
étrangers, par exemple des auto‐
collants.
● Le soleil se reflète directement dans la lentille de la caméra.
● Les panneaux routiers sont tota‐ lement ou partiellement recou‐
verts ou sont difficilement identi‐
fiables.
● Les panneaux routiers sont mal installés ou sont endommagés.
● Les panneaux routiers ne sont pas conformes à la convention
de Vienne sur la signalisation
routière (Wiener Übereinkom‐
men über Straßenverkehrszei‐
chen).Avertissement
Le système est conçu pour aider
le conducteur à discerner certains signaux routiers dans une plage
de vitesse donnée. Ne pas ignorer les signaux routiers qui ne sont
pas affichés par le système.
Le système ne détecte pas d'au‐
tres panneaux routiers qui instau‐
rent un limite de vitesse ou qui y
mettent fin.
Ce dispositif particulier ne doit pas vous pousser à adopter un stylede conduite dangereux.
Adapter toujours la vitesse aux
conditions de circulation.
Les systèmes d'aide au conduc‐
teur ne restreignent en aucune
façon la pleine responsabilité du
conducteur.
Assistance au maintien de
trajectoire
L'assistance au maintien de trajec‐
toire permet d'éviter des accidents
dus à des changements de trajectoire
involontaires. La caméra avant
observe les marquages de voie entre
lesquels circule le véhicule. Si le
véhicule s'approche d'un marquage
de voies, le volant tourne doucement
pour remettre le véhicule dans la voie.
Tourner le volant dans le même sens, si la manœuvre du système ne suffit
pas. Tourner doucement le volant
dans la direction opposée, si vous
souhaitez changer de voie.
En franchissant un marquage de voie
de façon importante, l'assistance au
maintien de trajectoire émet un aver‐
tissement visuel et sonore.
Un changement de voie involontaire
est supposé
● sans utiliser le clignotant● en utilisant le clignotant dans la direction opposée au change‐ment de voie
● sans freinage
● sans accélération
● sans direction active.

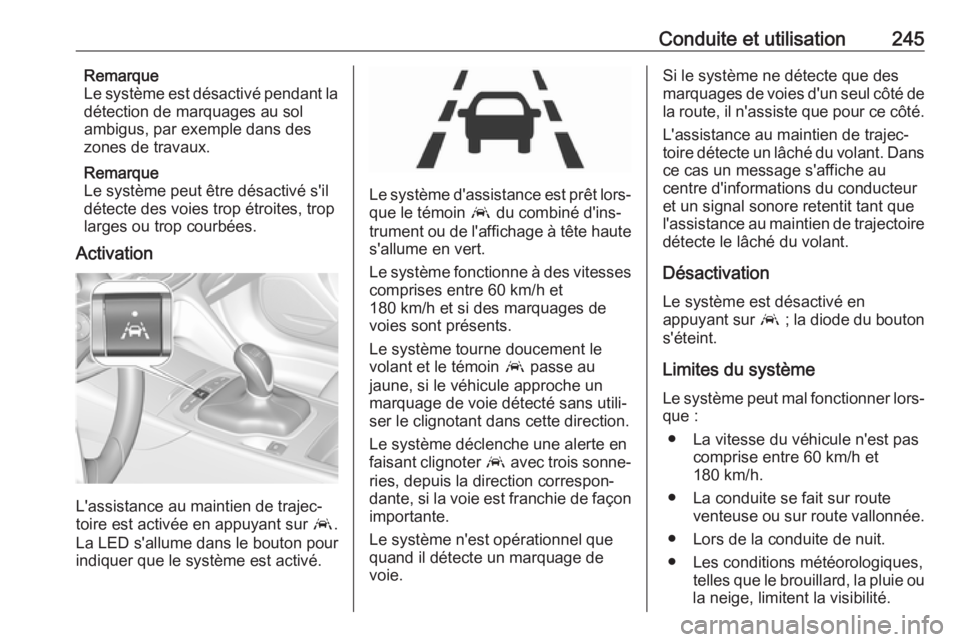

Conduite et utilisation245Remarque
Le système est désactivé pendant la
détection de marquages au sol
ambigus, par exemple dans des
zones de travaux.
Remarque
Le système peut être désactivé s'il
détecte des voies trop étroites, trop
larges ou trop courbées.
Activation
L'assistance au maintien de trajec‐
toire est activée en appuyant sur a.
La LED s'allume dans le bouton pour indiquer que le système est activé.
Le système d'assistance est prêt lors‐ que le témoin a du combiné d'ins‐
trument ou de l'affichage à tête haute
s'allume en vert.
Le système fonctionne à des vitesses
comprises entre 60 km/h et
180 km/h et si des marquages de
voies sont présents.
Le système tourne doucement le
volant et le témoin a passe au
jaune, si le véhicule approche un
marquage de voie détecté sans utili‐
ser le clignotant dans cette direction.
Le système déclenche une alerte en
faisant clignoter a avec trois sonne‐
ries, depuis la direction correspon‐
dante, si la voie est franchie de façon importante.
Le système n'est opérationnel que
quand il détecte un marquage de
voie.
Si le système ne détecte que des
marquages de voies d'un seul côté de
la route, il n'assiste que pour ce côté.
L'assistance au maintien de trajec‐
toire détecte un lâché du volant. Dans ce cas un message s'affiche au
centre d'informations du conducteur
et un signal sonore retentit tant que
l'assistance au maintien de trajectoire
détecte le lâché du volant.
Désactivation
Le système est désactivé en
appuyant sur a ; la diode du bouton
s'éteint.
Limites du système
Le système peut mal fonctionner lors‐
que :
● La vitesse du véhicule n'est pas comprise entre 60 km/h et
180 km/h.
● La conduite se fait sur route venteuse ou sur route vallonnée.
● Lors de la conduite de nuit.
● Les conditions météorologiques, telles que le brouillard, la pluie ou
la neige, limitent la visibilité.
