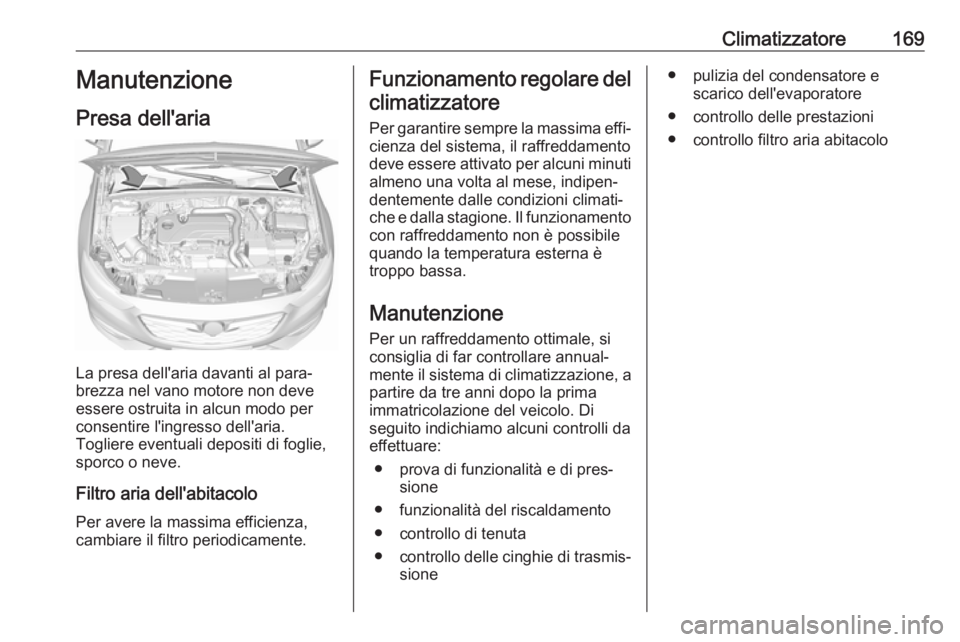

Climatizzatore169Manutenzione
Presa dell'aria
La presa dell'aria davanti al para‐
brezza nel vano motore non deve
essere ostruita in alcun modo per
consentire l'ingresso dell'aria.
Togliere eventuali depositi di foglie,
sporco o neve.
Filtro aria dell'abitacolo
Per avere la massima efficienza,
cambiare il filtro periodicamente.
Funzionamento regolare del
climatizzatore
Per garantire sempre la massima effi‐ cienza del sistema, il raffreddamento
deve essere attivato per alcuni minuti almeno una volta al mese, indipen‐
dentemente dalle condizioni climati‐
che e dalla stagione. Il funzionamento
con raffreddamento non è possibile
quando la temperatura esterna è
troppo bassa.
Manutenzione
Per un raffreddamento ottimale, si
consiglia di far controllare annual‐
mente il sistema di climatizzazione, a partire da tre anni dopo la prima
immatricolazione del veicolo. Di
seguito indichiamo alcuni controlli da
effettuare:
● prova di funzionalità e di pres‐ sione
● funzionalità del riscaldamento ● controllo di tenuta
● controllo delle cinghie di trasmis‐
sione● pulizia del condensatore e scarico dell'evaporatore
● controllo delle prestazioni
● controllo filtro aria abitacolo

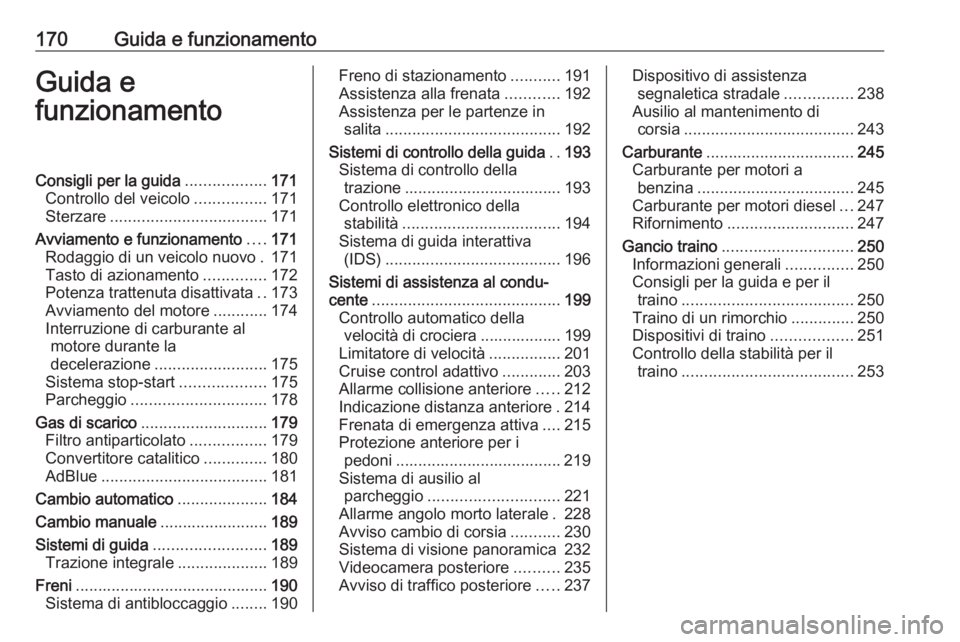

170Guida e funzionamentoGuida e
funzionamentoConsigli per la guida ..................171
Controllo del veicolo ................171
Sterzare ................................... 171
Avviamento e funzionamento ....171
Rodaggio di un veicolo nuovo . 171
Tasto di azionamento ..............172
Potenza trattenuta disattivata ..173
Avviamento del motore ............174
Interruzione di carburante al motore durante la
decelerazione ......................... 175
Sistema stop-start ...................175
Parcheggio .............................. 178
Gas di scarico ............................ 179
Filtro antiparticolato .................179
Convertitore catalitico ..............180
AdBlue ..................................... 181
Cambio automatico ....................184
Cambio manuale ........................189
Sistemi di guida ......................... 189
Trazione integrale ....................189
Freni ........................................... 190
Sistema di antibloccaggio ........190Freno di stazionamento ...........191
Assistenza alla frenata ............192
Assistenza per le partenze in salita ....................................... 192
Sistemi di controllo della guida ..193
Sistema di controllo della trazione ................................... 193
Controllo elettronico della stabilità ................................... 194
Sistema di guida interattiva (IDS) ....................................... 196
Sistemi di assistenza al condu‐
cente .......................................... 199
Controllo automatico della velocità di crociera .................. 199
Limitatore di velocità ................201
Cruise control adattivo .............203
Allarme collisione anteriore .....212
Indicazione distanza anteriore . 214
Frenata di emergenza attiva ....215
Protezione anteriore per i pedoni ..................................... 219
Sistema di ausilio al parcheggio ............................. 221
Allarme angolo morto laterale . 228
Avviso cambio di corsia ...........230
Sistema di visione panoramica 232
Videocamera posteriore ..........235
Avviso di traffico posteriore .....237Dispositivo di assistenza
segnaletica stradale ...............238
Ausilio al mantenimento di corsia ...................................... 243
Carburante ................................. 245
Carburante per motori a benzina ................................... 245
Carburante per motori diesel ...247
Rifornimento ............................ 247
Gancio traino ............................. 250
Informazioni generali ...............250
Consigli per la guida e per il traino ...................................... 250
Traino di un rimorchio ..............250
Dispositivi di traino ..................251
Controllo della stabilità per il traino ...................................... 253

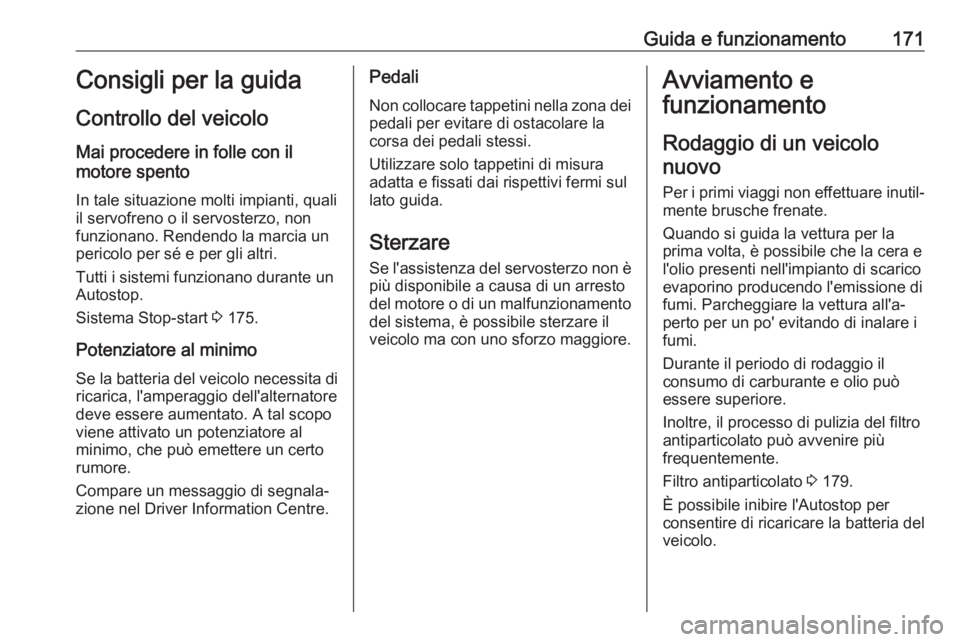

Guida e funzionamento171Consigli per la guida
Controllo del veicolo
Mai procedere in folle con il
motore spento
In tale situazione molti impianti, quali
il servofreno o il servosterzo, non funzionano. Rendendo la marcia unpericolo per sé e per gli altri.
Tutti i sistemi funzionano durante un
Autostop.
Sistema Stop-start 3 175.
Potenziatore al minimo Se la batteria del veicolo necessita di
ricarica, l'amperaggio dell'alternatore
deve essere aumentato. A tal scopo
viene attivato un potenziatore al
minimo, che può emettere un certo
rumore.
Compare un messaggio di segnala‐
zione nel Driver Information Centre.Pedali
Non collocare tappetini nella zona dei
pedali per evitare di ostacolare la
corsa dei pedali stessi.
Utilizzare solo tappetini di misura
adatta e fissati dai rispettivi fermi sul
lato guida.
Sterzare
Se l'assistenza del servosterzo non è più disponibile a causa di un arresto
del motore o di un malfunzionamento
del sistema, è possibile sterzare il
veicolo ma con uno sforzo maggiore.Avviamento e
funzionamento
Rodaggio di un veicolo
nuovo
Per i primi viaggi non effettuare inutil‐
mente brusche frenate.
Quando si guida la vettura per la
prima volta, è possibile che la cera e
l'olio presenti nell'impianto di scarico
evaporino producendo l'emissione di
fumi. Parcheggiare la vettura all'a‐
perto per un po' evitando di inalare i
fumi.
Durante il periodo di rodaggio il
consumo di carburante e olio può
essere superiore.
Inoltre, il processo di pulizia del filtro
antiparticolato può avvenire più
frequentemente.
Filtro antiparticolato 3 179.
È possibile inibire l'Autostop per
consentire di ricaricare la batteria del
veicolo.

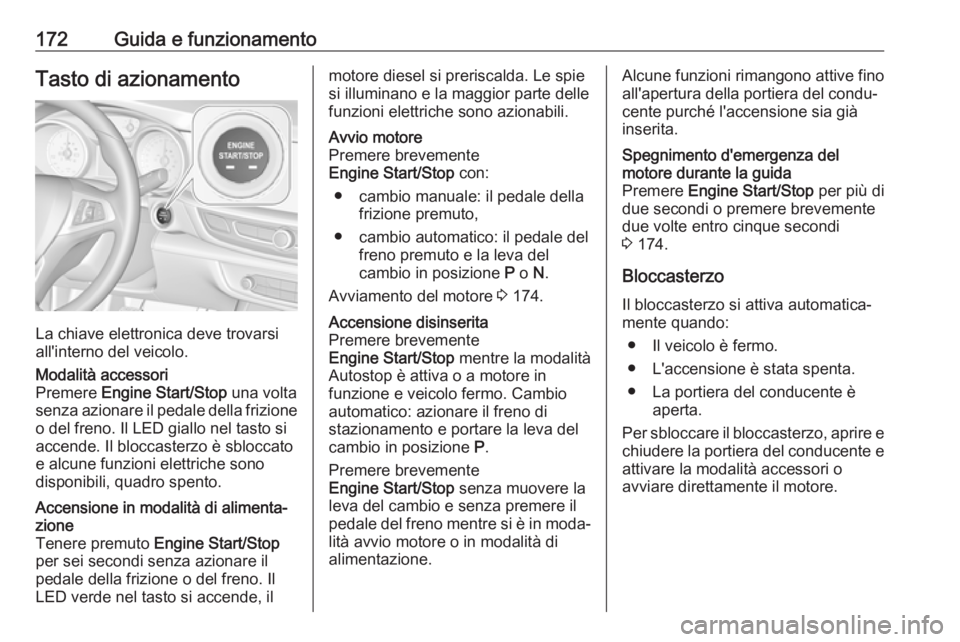

172Guida e funzionamentoTasto di azionamento
La chiave elettronica deve trovarsi
all'interno del veicolo.
Modalità accessori
Premere Engine Start/Stop una volta
senza azionare il pedale della frizione
o del freno. Il LED giallo nel tasto si
accende. Il bloccasterzo è sbloccato
e alcune funzioni elettriche sono
disponibili, quadro spento.Accensione in modalità di alimenta‐
zione
Tenere premuto Engine Start/Stop
per sei secondi senza azionare il
pedale della frizione o del freno. Il
LED verde nel tasto si accende, ilmotore diesel si preriscalda. Le spie
si illuminano e la maggior parte delle
funzioni elettriche sono azionabili.Avvio motore
Premere brevemente
Engine Start/Stop con:
● cambio manuale: il pedale della frizione premuto,
● cambio automatico: il pedale del freno premuto e la leva del
cambio in posizione P o N.
Avviamento del motore 3 174.Accensione disinserita
Premere brevemente
Engine Start/Stop mentre la modalità
Autostop è attiva o a motore in
funzione e veicolo fermo. Cambio
automatico: azionare il freno di
stazionamento e portare la leva del
cambio in posizione P.
Premere brevemente
Engine Start/Stop senza muovere la
leva del cambio e senza premere il pedale del freno mentre si è in moda‐
lità avvio motore o in modalità di
alimentazione.Alcune funzioni rimangono attive fino
all'apertura della portiera del condu‐
cente purché l'accensione sia già
inserita.Spegnimento d'emergenza del
motore durante la guida
Premere Engine Start/Stop per più di
due secondi o premere brevemente
due volte entro cinque secondi
3 174.
Bloccasterzo
Il bloccasterzo si attiva automatica‐
mente quando:
● Il veicolo è fermo.
● L'accensione è stata spenta.
● La portiera del conducente è aperta.
Per sbloccare il bloccasterzo, aprire e chiudere la portiera del conducente e attivare la modalità accessori o
avviare direttamente il motore.

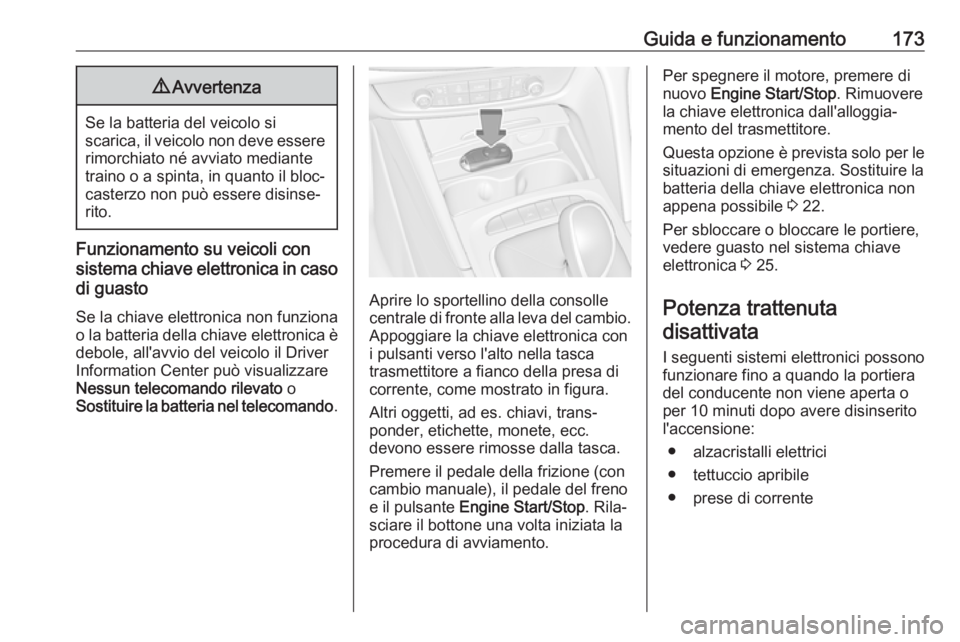

Guida e funzionamento1739Avvertenza
Se la batteria del veicolo si
scarica, il veicolo non deve essere rimorchiato né avviato mediante
traino o a spinta, in quanto il bloc‐
casterzo non può essere disinse‐ rito.
Funzionamento su veicoli con
sistema chiave elettronica in caso
di guasto
Se la chiave elettronica non funziona o la batteria della chiave elettronica è
debole, all'avvio del veicolo il Driver
Information Center può visualizzare
Nessun telecomando rilevato o
Sostituire la batteria nel telecomando .
Aprire lo sportellino della consolle
centrale di fronte alla leva del cambio.
Appoggiare la chiave elettronica con
i pulsanti verso l'alto nella tasca
trasmettitore a fianco della presa di
corrente, come mostrato in figura.
Altri oggetti, ad es. chiavi, trans‐
ponder, etichette, monete, ecc.
devono essere rimosse dalla tasca.
Premere il pedale della frizione (con cambio manuale), il pedale del freno
e il pulsante Engine Start/Stop . Rila‐
sciare il bottone una volta iniziata la procedura di avviamento.
Per spegnere il motore, premere di
nuovo Engine Start/Stop . Rimuovere
la chiave elettronica dall'alloggia‐
mento del trasmettitore.
Questa opzione è prevista solo per le situazioni di emergenza. Sostituire la
batteria della chiave elettronica non
appena possibile 3 22.
Per sbloccare o bloccare le portiere, vedere guasto nel sistema chiave
elettronica 3 25.
Potenza trattenuta disattivata
I seguenti sistemi elettronici possono
funzionare fino a quando la portiera
del conducente non viene aperta o
per 10 minuti dopo avere disinserito
l'accensione:
● alzacristalli elettrici
● tettuccio apribile
● prese di corrente

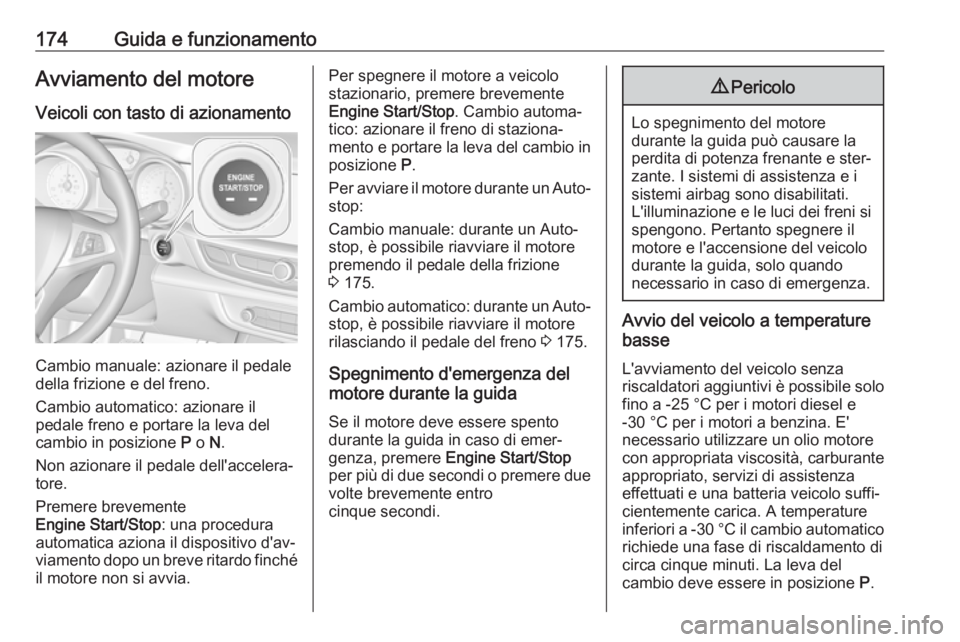

174Guida e funzionamentoAvviamento del motore
Veicoli con tasto di azionamento
Cambio manuale: azionare il pedale
della frizione e del freno.
Cambio automatico: azionare il
pedale freno e portare la leva del
cambio in posizione P o N.
Non azionare il pedale dell'accelera‐
tore.
Premere brevemente
Engine Start/Stop : una procedura
automatica aziona il dispositivo d'av‐
viamento dopo un breve ritardo finché
il motore non si avvia.
Per spegnere il motore a veicolo
stazionario, premere brevemente
Engine Start/Stop . Cambio automa‐
tico: azionare il freno di staziona‐
mento e portare la leva del cambio in
posizione P.
Per avviare il motore durante un Auto‐ stop:
Cambio manuale: durante un Auto‐
stop, è possibile riavviare il motore
premendo il pedale della frizione
3 175.
Cambio automatico: durante un Auto‐
stop, è possibile riavviare il motore rilasciando il pedale del freno 3 175.
Spegnimento d'emergenza del
motore durante la guida
Se il motore deve essere spento
durante la guida in caso di emer‐
genza, premere Engine Start/Stop
per più di due secondi o premere due
volte brevemente entro
cinque secondi.9 Pericolo
Lo spegnimento del motore
durante la guida può causare la
perdita di potenza frenante e ster‐ zante. I sistemi di assistenza e isistemi airbag sono disabilitati.
L'illuminazione e le luci dei freni si
spengono. Pertanto spegnere il
motore e l'accensione del veicolo
durante la guida, solo quando
necessario in caso di emergenza.
Avvio del veicolo a temperature
basse
L'avviamento del veicolo senza riscaldatori aggiuntivi è possibile solo
fino a -25 °С per i motori diesel e
-30 °C per i motori a benzina. E'
necessario utilizzare un olio motore
con appropriata viscosità, carburante appropriato, servizi di assistenza
effettuati e una batteria veicolo suffi‐
cientemente carica. A temperature
inferiori a -30 °C il cambio automatico richiede una fase di riscaldamento di
circa cinque minuti. La leva del
cambio deve essere in posizione P.

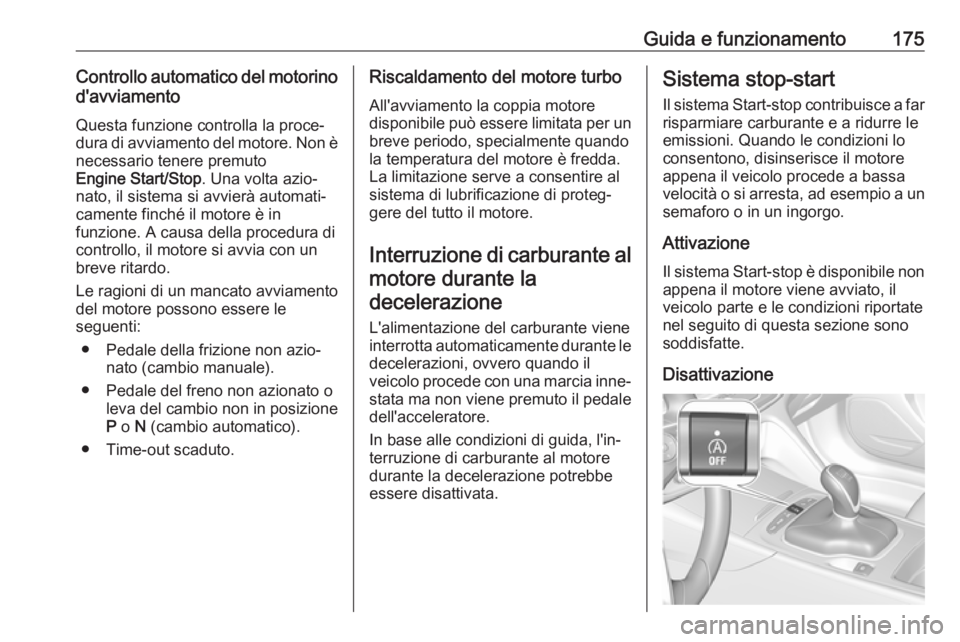

Guida e funzionamento175Controllo automatico del motorinod'avviamento
Questa funzione controlla la proce‐
dura di avviamento del motore. Non è necessario tenere premuto
Engine Start/Stop . Una volta azio‐
nato, il sistema si avvierà automati‐ camente finché il motore è in
funzione. A causa della procedura di
controllo, il motore si avvia con un
breve ritardo.
Le ragioni di un mancato avviamento
del motore possono essere le
seguenti:
● Pedale della frizione non azio‐ nato (cambio manuale).
● Pedale del freno non azionato o leva del cambio non in posizioneP o N (cambio automatico).
● Time-out scaduto.Riscaldamento del motore turbo
All'avviamento la coppia motore
disponibile può essere limitata per un breve periodo, specialmente quando
la temperatura del motore è fredda.
La limitazione serve a consentire al
sistema di lubrificazione di proteg‐
gere del tutto il motore.
Interruzione di carburante almotore durante ladecelerazione
L'alimentazione del carburante viene
interrotta automaticamente durante le decelerazioni, ovvero quando il
veicolo procede con una marcia inne‐ stata ma non viene premuto il pedale
dell'acceleratore.
In base alle condizioni di guida, l'in‐
terruzione di carburante al motore
durante la decelerazione potrebbe
essere disattivata.Sistema stop-start
Il sistema Start-stop contribuisce a far risparmiare carburante e a ridurre le
emissioni. Quando le condizioni lo
consentono, disinserisce il motore
appena il veicolo procede a bassa
velocità o si arresta, ad esempio a un
semaforo o in un ingorgo.
Attivazione
Il sistema Start-stop è disponibile non appena il motore viene avviato, il
veicolo parte e le condizioni riportate
nel seguito di questa sezione sono soddisfatte.
Disattivazione

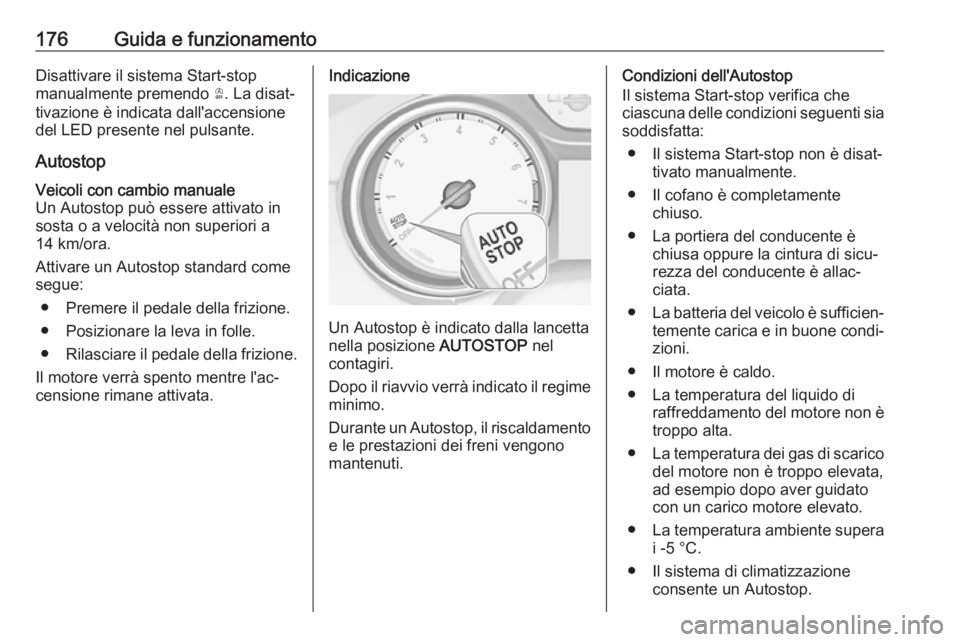

176Guida e funzionamentoDisattivare il sistema Start-stop
manualmente premendo Ò. La disat‐
tivazione è indicata dall'accensione
del LED presente nel pulsante.
AutostopVeicoli con cambio manuale
Un Autostop può essere attivato in
sosta o a velocità non superiori a
14 km/ora.
Attivare un Autostop standard come
segue:
● Premere il pedale della frizione.
● Posizionare la leva in folle.
● Rilasciare il pedale della frizione.
Il motore verrà spento mentre l'ac‐ censione rimane attivata.Indicazione
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel
contagiri.
Dopo il riavvio verrà indicato il regime minimo.
Durante un Autostop, il riscaldamento e le prestazioni dei freni vengono
mantenuti.
Condizioni dell'Autostop
Il sistema Start-stop verifica che
ciascuna delle condizioni seguenti sia
soddisfatta:
● Il sistema Start-stop non è disat‐ tivato manualmente.
● Il cofano è completamente chiuso.
● La portiera del conducente è chiusa oppure la cintura di sicu‐rezza del conducente è allac‐
ciata.
● La batteria del veicolo è sufficien‐
temente carica e in buone condi‐ zioni.
● Il motore è caldo.
● La temperatura del liquido di raffreddamento del motore non è
troppo alta.
● La temperatura dei gas di scarico
del motore non è troppo elevata,
ad esempio dopo aver guidato
con un carico motore elevato.
● La temperatura ambiente supera
i -5 °C.
● Il sistema di climatizzazione consente un Autostop.

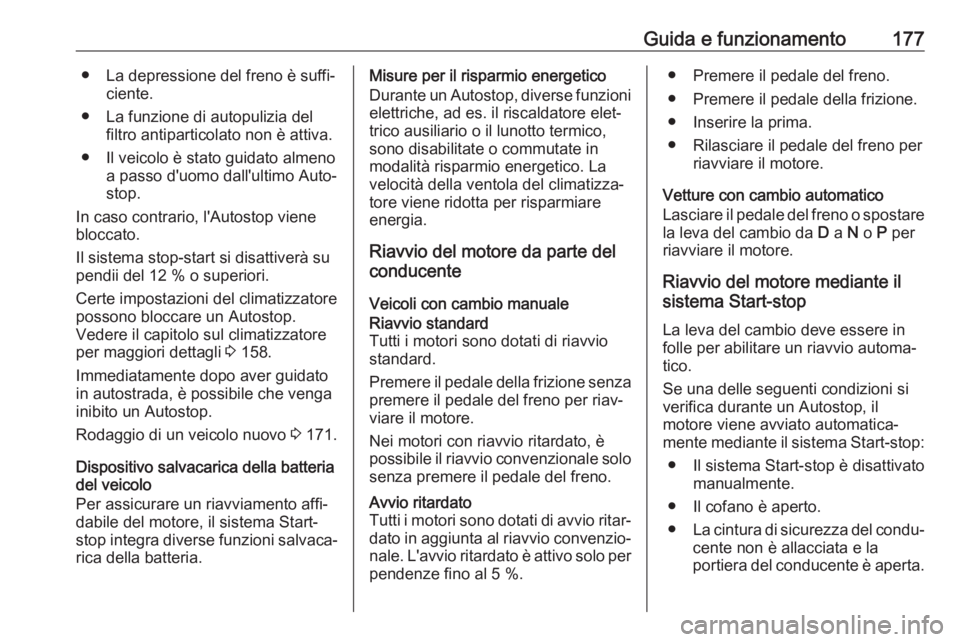

Guida e funzionamento177● La depressione del freno è suffi‐ciente.
● La funzione di autopulizia del filtro antiparticolato non è attiva.
● Il veicolo è stato guidato almeno a passo d'uomo dall'ultimo Auto‐stop.
In caso contrario, l'Autostop viene
bloccato.
Il sistema stop-start si disattiverà su
pendii del 12 % o superiori.
Certe impostazioni del climatizzatore
possono bloccare un Autostop.
Vedere il capitolo sul climatizzatore per maggiori dettagli 3 158.
Immediatamente dopo aver guidato in autostrada, è possibile che venga
inibito un Autostop.
Rodaggio di un veicolo nuovo 3 171.
Dispositivo salvacarica della batteria
del veicolo
Per assicurare un riavviamento affi‐
dabile del motore, il sistema Start-
stop integra diverse funzioni salvaca‐
rica della batteria.Misure per il risparmio energetico
Durante un Autostop, diverse funzioni elettriche, ad es. il riscaldatore elet‐
trico ausiliario o il lunotto termico,
sono disabilitate o commutate in
modalità risparmio energetico. La
velocità della ventola del climatizza‐
tore viene ridotta per risparmiare
energia.
Riavvio del motore da parte del
conducente
Veicoli con cambio manualeRiavvio standard
Tutti i motori sono dotati di riavvio
standard.
Premere il pedale della frizione senza premere il pedale del freno per riav‐
viare il motore.
Nei motori con riavvio ritardato, è
possibile il riavvio convenzionale solo senza premere il pedale del freno.Avvio ritardato
Tutti i motori sono dotati di avvio ritar‐ dato in aggiunta al riavvio convenzio‐
nale. L'avvio ritardato è attivo solo per pendenze fino al 5 %.● Premere il pedale del freno.
● Premere il pedale della frizione.
● Inserire la prima.
● Rilasciare il pedale del freno per riavviare il motore.
Vetture con cambio automatico
Lasciare il pedale del freno o spostare
la leva del cambio da D a N o P per
riavviare il motore.
Riavvio del motore mediante il
sistema Start-stop
La leva del cambio deve essere in
folle per abilitare un riavvio automa‐
tico.
Se una delle seguenti condizioni si
verifica durante un Autostop, il
motore viene avviato automatica‐
mente mediante il sistema Start-stop:
● Il sistema Start-stop è disattivato manualmente.
● Il cofano è aperto.
● La cintura di sicurezza del condu‐
cente non è allacciata e la
portiera del conducente è aperta.

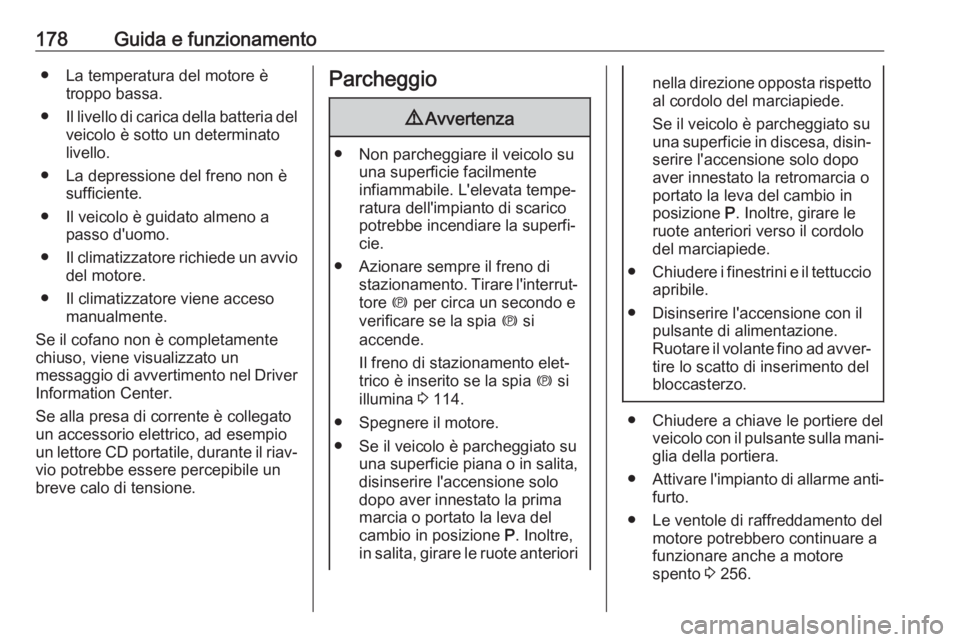

178Guida e funzionamento● La temperatura del motore ètroppo bassa.
● Il livello di carica della batteria del
veicolo è sotto un determinato
livello.
● La depressione del freno non è sufficiente.
● Il veicolo è guidato almeno a passo d'uomo.
● Il climatizzatore richiede un avvio
del motore.
● Il climatizzatore viene acceso manualmente.
Se il cofano non è completamente
chiuso, viene visualizzato un
messaggio di avvertimento nel Driver Information Center.
Se alla presa di corrente è collegato
un accessorio elettrico, ad esempio
un lettore CD portatile, durante il riav‐
vio potrebbe essere percepibile un
breve calo di tensione.Parcheggio9 Avvertenza
● Non parcheggiare il veicolo su
una superficie facilmente
infiammabile. L'elevata tempe‐
ratura dell'impianto di scarico
potrebbe incendiare la superfi‐
cie.
● Azionare sempre il freno di stazionamento. Tirare l'interrut‐
tore m per circa un secondo e
verificare se la spia m si
accende.
Il freno di stazionamento elet‐
trico è inserito se la spia m si
illumina 3 114.
● Spegnere il motore.
● Se il veicolo è parcheggiato su una superficie piana o in salita,disinserire l'accensione solo
dopo aver innestato la prima
marcia o portato la leva del
cambio in posizione P. Inoltre,
in salita, girare le ruote anteriori
nella direzione opposta rispetto al cordolo del marciapiede.
Se il veicolo è parcheggiato su
una superficie in discesa, disin‐
serire l'accensione solo dopo
aver innestato la retromarcia o
portato la leva del cambio in
posizione P. Inoltre, girare le
ruote anteriori verso il cordolo
del marciapiede.
● Chiudere i finestrini e il tettuccio
apribile.
● Disinserire l'accensione con il pulsante di alimentazione.
Ruotare il volante fino ad avver‐
tire lo scatto di inserimento del
bloccasterzo.
● Chiudere a chiave le portiere del veicolo con il pulsante sulla mani‐
glia della portiera.
● Attivare l'impianto di allarme anti‐
furto.
● Le ventole di raffreddamento del motore potrebbero continuare a
funzionare anche a motore
spento 3 256.
