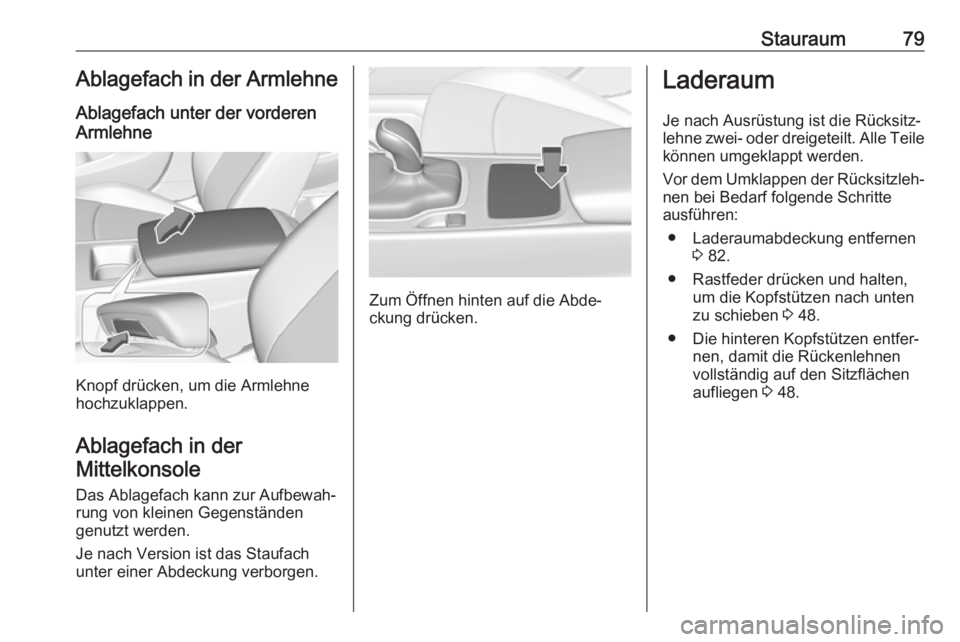

Stauraum79Ablagefach in der Armlehne
Ablagefach unter der vorderen
Armlehne
Knopf drücken, um die Armlehne
hochzuklappen.
Ablagefach in der Mittelkonsole
Das Ablagefach kann zur Aufbewah‐
rung von kleinen Gegenständen
genutzt werden.
Je nach Version ist das Staufach
unter einer Abdeckung verborgen.
Zum Öffnen hinten auf die Abde‐
ckung drücken.
Laderaum
Je nach Ausrüstung ist die Rücksitz‐
lehne zwei- oder dreigeteilt. Alle Teile
können umgeklappt werden.
Vor dem Umklappen der Rücksitzleh‐
nen bei Bedarf folgende Schritte
ausführen:
● Laderaumabdeckung entfernen 3 82.
● Rastfeder drücken und halten, um die Kopfstützen nach unten
zu schieben 3 48.
● Die hinteren Kopfstützen entfer‐ nen, damit die Rückenlehnen
vollständig auf den Sitzflächen
aufliegen 3 48.

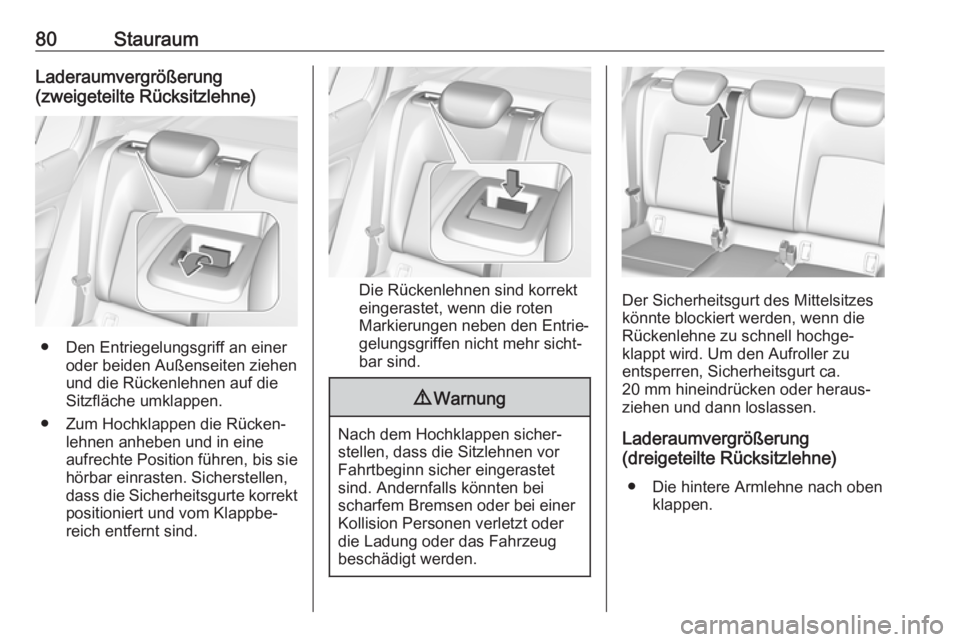

80StauraumLaderaumvergrößerung
(zweigeteilte Rücksitzlehne)
● Den Entriegelungsgriff an einer oder beiden Außenseiten ziehen
und die Rückenlehnen auf die
Sitzfläche umklappen.
● Zum Hochklappen die Rücken‐ lehnen anheben und in eine
aufrechte Position führen, bis sie
hörbar einrasten. Sicherstellen,
dass die Sicherheitsgurte korrekt
positioniert und vom Klappbe‐
reich entfernt sind.
Die Rückenlehnen sind korrekt
eingerastet, wenn die roten
Markierungen neben den Entrie‐
gelungsgriffen nicht mehr sicht‐
bar sind.
9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen vor
Fahrtbeginn sicher eingerastet
sind. Andernfalls könnten bei
scharfem Bremsen oder bei einer
Kollision Personen verletzt oder
die Ladung oder das Fahrzeug
beschädigt werden.
Der Sicherheitsgurt des Mittelsitzes
könnte blockiert werden, wenn die
Rückenlehne zu schnell hochge‐
klappt wird. Um den Aufroller zu
entsperren, Sicherheitsgurt ca.
20 mm hineindrücken oder heraus‐
ziehen und dann loslassen.
Laderaumvergrößerung
(dreigeteilte Rücksitzlehne)
● Die hintere Armlehne nach oben klappen.

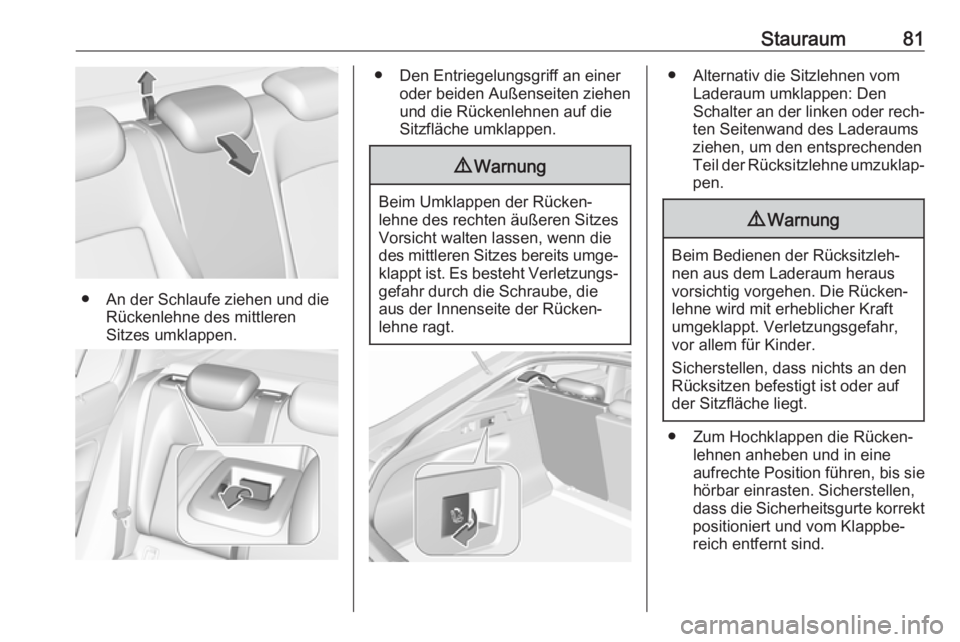

Stauraum81
● An der Schlaufe ziehen und dieRückenlehne des mittleren
Sitzes umklappen.
● Den Entriegelungsgriff an einer oder beiden Außenseiten ziehen
und die Rückenlehnen auf die
Sitzfläche umklappen.9 Warnung
Beim Umklappen der Rücken‐
lehne des rechten äußeren Sitzes
Vorsicht walten lassen, wenn die
des mittleren Sitzes bereits umge‐
klappt ist. Es besteht Verletzungs‐
gefahr durch die Schraube, dieaus der Innenseite der Rücken‐
lehne ragt.
● Alternativ die Sitzlehnen vom Laderaum umklappen: Den
Schalter an der linken oder rech‐
ten Seitenwand des Laderaums
ziehen, um den entsprechenden
Teil der Rücksitzlehne umzuklap‐ pen.9 Warnung
Beim Bedienen der Rücksitzleh‐
nen aus dem Laderaum heraus
vorsichtig vorgehen. Die Rücken‐
lehne wird mit erheblicher Kraft
umgeklappt. Verletzungsgefahr,
vor allem für Kinder.
Sicherstellen, dass nichts an den
Rücksitzen befestigt ist oder auf
der Sitzfläche liegt.
● Zum Hochklappen die Rücken‐ lehnen anheben und in eine
aufrechte Position führen, bis sie
hörbar einrasten. Sicherstellen,
dass die Sicherheitsgurte korrekt
positioniert und vom Klappbe‐
reich entfernt sind.

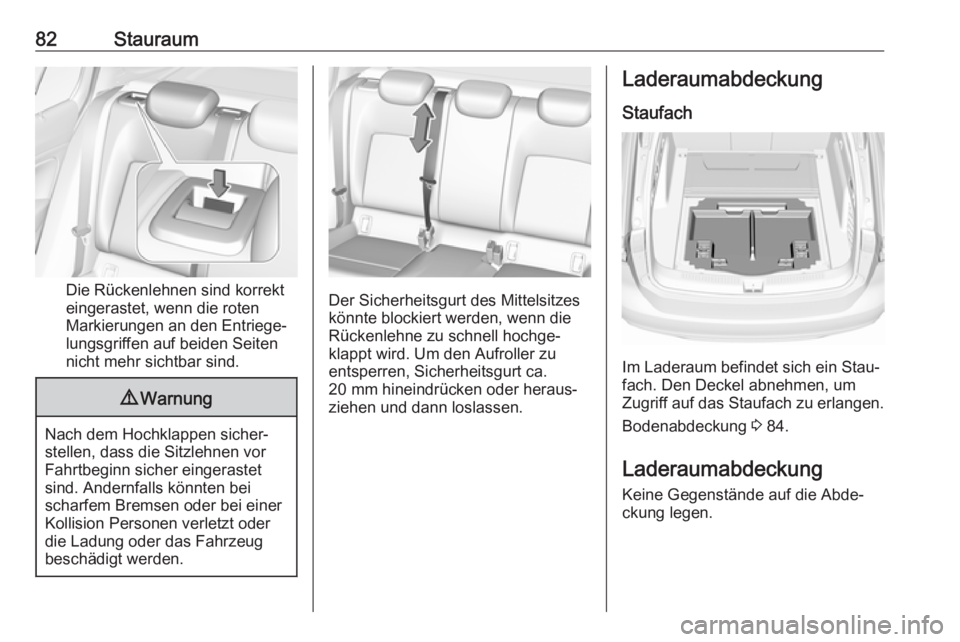

82Stauraum
Die Rückenlehnen sind korrekt
eingerastet, wenn die roten
Markierungen an den Entriege‐
lungsgriffen auf beiden Seiten
nicht mehr sichtbar sind.
9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen vor
Fahrtbeginn sicher eingerastet
sind. Andernfalls könnten bei
scharfem Bremsen oder bei einer
Kollision Personen verletzt oder
die Ladung oder das Fahrzeug
beschädigt werden.
Der Sicherheitsgurt des Mittelsitzes
könnte blockiert werden, wenn die
Rückenlehne zu schnell hochge‐
klappt wird. Um den Aufroller zu
entsperren, Sicherheitsgurt ca.
20 mm hineindrücken oder heraus‐
ziehen und dann loslassen.
Laderaumabdeckung
Staufach
Im Laderaum befindet sich ein Stau‐
fach. Den Deckel abnehmen, um
Zugriff auf das Staufach zu erlangen.
Bodenabdeckung 3 84.
Laderaumabdeckung Keine Gegenstände auf die Abde‐
ckung legen.

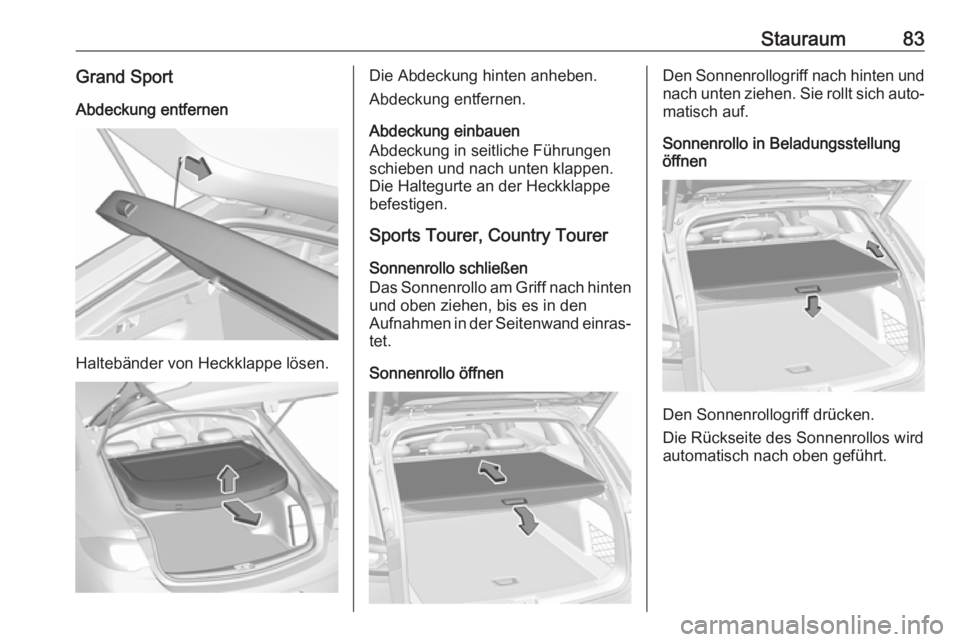

Stauraum83Grand SportAbdeckung entfernen
Haltebänder von Heckklappe lösen.
Die Abdeckung hinten anheben.
Abdeckung entfernen.
Abdeckung einbauen
Abdeckung in seitliche Führungen
schieben und nach unten klappen.
Die Haltegurte an der Heckklappe
befestigen.
Sports Tourer, Country Tourer
Sonnenrollo schließen
Das Sonnenrollo am Griff nach hinten und oben ziehen, bis es in den
Aufnahmen in der Seitenwand einras‐
tet.
Sonnenrollo öffnenDen Sonnenrollogriff nach hinten und nach unten ziehen. Sie rollt sich auto‐matisch auf.
Sonnenrollo in Beladungsstellung
öffnen
Den Sonnenrollogriff drücken.
Die Rückseite des Sonnenrollos wird
automatisch nach oben geführt.

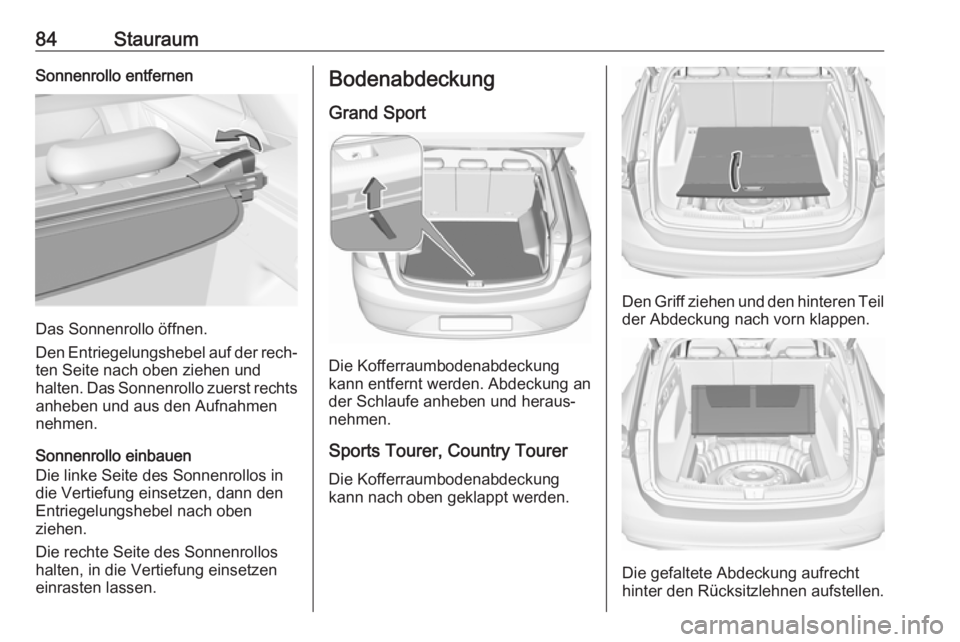

84StauraumSonnenrollo entfernen
Das Sonnenrollo öffnen.
Den Entriegelungshebel auf der rech‐ ten Seite nach oben ziehen und
halten. Das Sonnenrollo zuerst rechts anheben und aus den Aufnahmen
nehmen.
Sonnenrollo einbauen
Die linke Seite des Sonnenrollos in
die Vertiefung einsetzen, dann den
Entriegelungshebel nach oben
ziehen.
Die rechte Seite des Sonnenrollos
halten, in die Vertiefung einsetzen
einrasten lassen.
Bodenabdeckung
Grand Sport
Die Kofferraumbodenabdeckung
kann entfernt werden. Abdeckung an
der Schlaufe anheben und heraus‐
nehmen.
Sports Tourer, Country Tourer Die Kofferraumbodenabdeckung
kann nach oben geklappt werden.
Den Griff ziehen und den hinteren Teil
der Abdeckung nach vorn klappen.
Die gefaltete Abdeckung aufrecht
hinter den Rücksitzlehnen aufstellen.

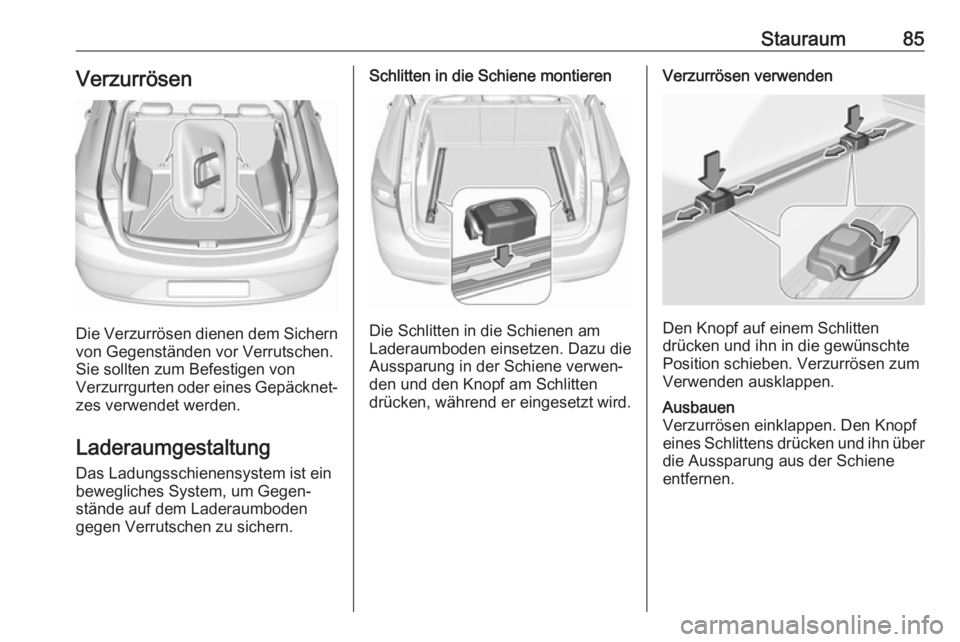

Stauraum85Verzurrösen
Die Verzurrösen dienen dem Sichernvon Gegenständen vor Verrutschen.
Sie sollten zum Befestigen von
Verzurrgurten oder eines Gepäcknet‐
zes verwendet werden.
Laderaumgestaltung
Das Ladungsschienensystem ist ein
bewegliches System, um Gegen‐
stände auf dem Laderaumboden
gegen Verrutschen zu sichern.
Schlitten in die Schiene montieren
Die Schlitten in die Schienen am
Laderaumboden einsetzen. Dazu die
Aussparung in der Schiene verwen‐
den und den Knopf am Schlitten
drücken, während er eingesetzt wird.
Verzurrösen verwenden
Den Knopf auf einem Schlitten
drücken und ihn in die gewünschte
Position schieben. Verzurrösen zum
Verwenden ausklappen.
Ausbauen
Verzurrösen einklappen. Den Knopf
eines Schlittens drücken und ihn über
die Aussparung aus der Schiene
entfernen.

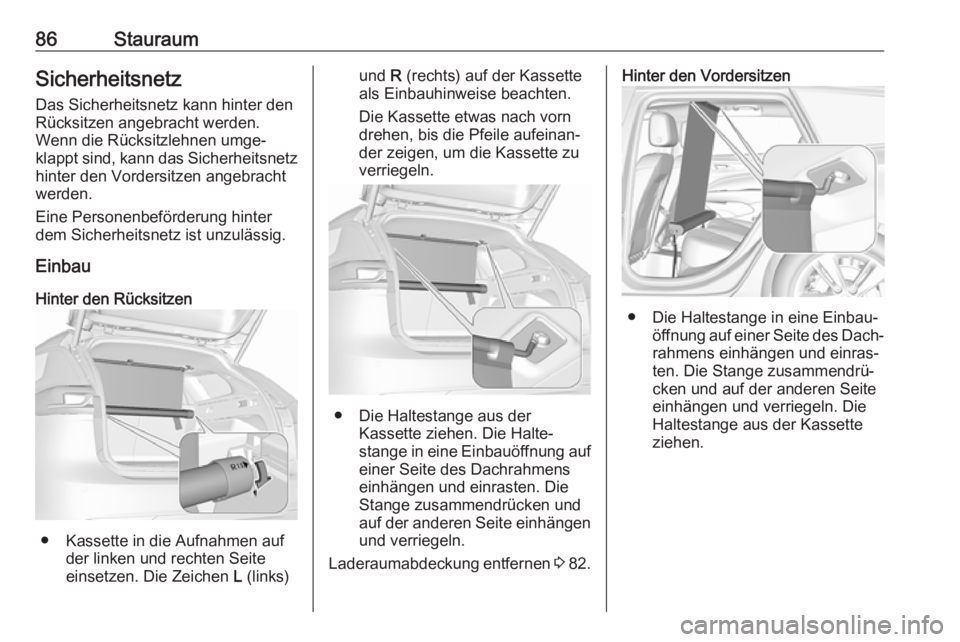

86StauraumSicherheitsnetzDas Sicherheitsnetz kann hinter den
Rücksitzen angebracht werden.
Wenn die Rücksitzlehnen umge‐ klappt sind, kann das Sicherheitsnetz hinter den Vordersitzen angebracht
werden.
Eine Personenbeförderung hinter
dem Sicherheitsnetz ist unzulässig.
Einbau
Hinter den Rücksitzen
● Kassette in die Aufnahmen auf der linken und rechten Seite
einsetzen. Die Zeichen L (links)
und R (rechts) auf der Kassette
als Einbauhinweise beachten.
Die Kassette etwas nach vorn
drehen, bis die Pfeile aufeinan‐
der zeigen, um die Kassette zu
verriegeln.
● Die Haltestange aus der Kassette ziehen. Die Halte‐
stange in eine Einbauöffnung auf einer Seite des Dachrahmens
einhängen und einrasten. Die
Stange zusammendrücken und
auf der anderen Seite einhängen
und verriegeln.
Laderaumabdeckung entfernen 3 82.
Hinter den Vordersitzen
● Die Haltestange in eine Einbau‐
öffnung auf einer Seite des Dach‐
rahmens einhängen und einras‐
ten. Die Stange zusammendrü‐
cken und auf der anderen Seite
einhängen und verriegeln. Die
Haltestange aus der Kassette
ziehen.

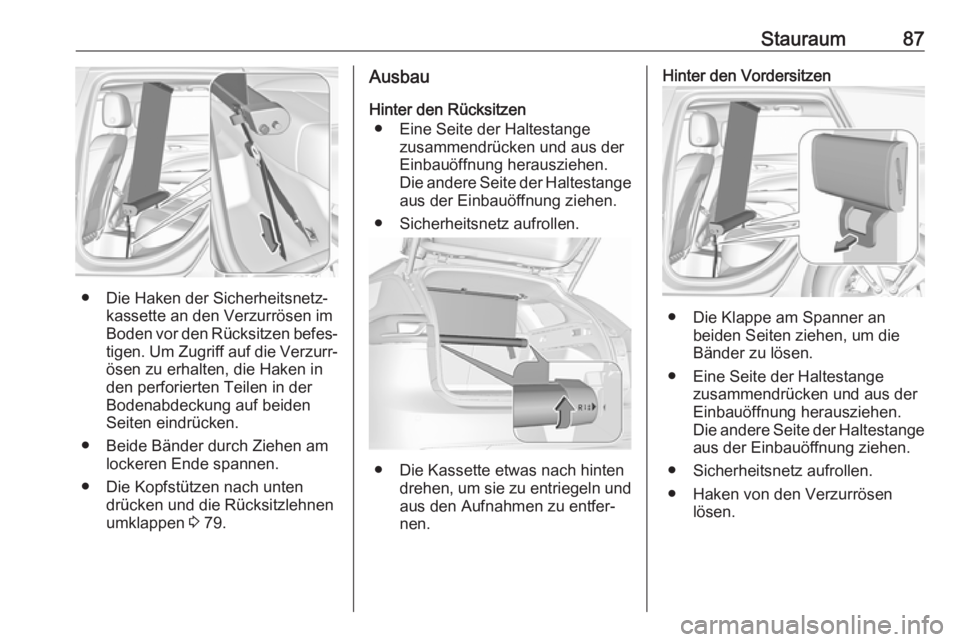

Stauraum87
● Die Haken der Sicherheitsnetz‐kassette an den Verzurrösen imBoden vor den Rücksitzen befes‐
tigen. Um Zugriff auf die Verzurr‐
ösen zu erhalten, die Haken in
den perforierten Teilen in der
Bodenabdeckung auf beiden Seiten eindrücken.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
● Die Kopfstützen nach unten drücken und die Rücksitzlehnen
umklappen 3 79.
Ausbau
Hinter den Rücksitzen ● Eine Seite der Haltestange zusammendrücken und aus der
Einbauöffnung herausziehen.
Die andere Seite der Haltestange aus der Einbauöffnung ziehen.
● Sicherheitsnetz aufrollen.
● Die Kassette etwas nach hinten drehen, um sie zu entriegeln undaus den Aufnahmen zu entfer‐
nen.
Hinter den Vordersitzen
● Die Klappe am Spanner an
beiden Seiten ziehen, um die
Bänder zu lösen.
● Eine Seite der Haltestange zusammendrücken und aus der
Einbauöffnung herausziehen.
Die andere Seite der Haltestange aus der Einbauöffnung ziehen.
● Sicherheitsnetz aufrollen.
● Haken von den Verzurrösen lösen.

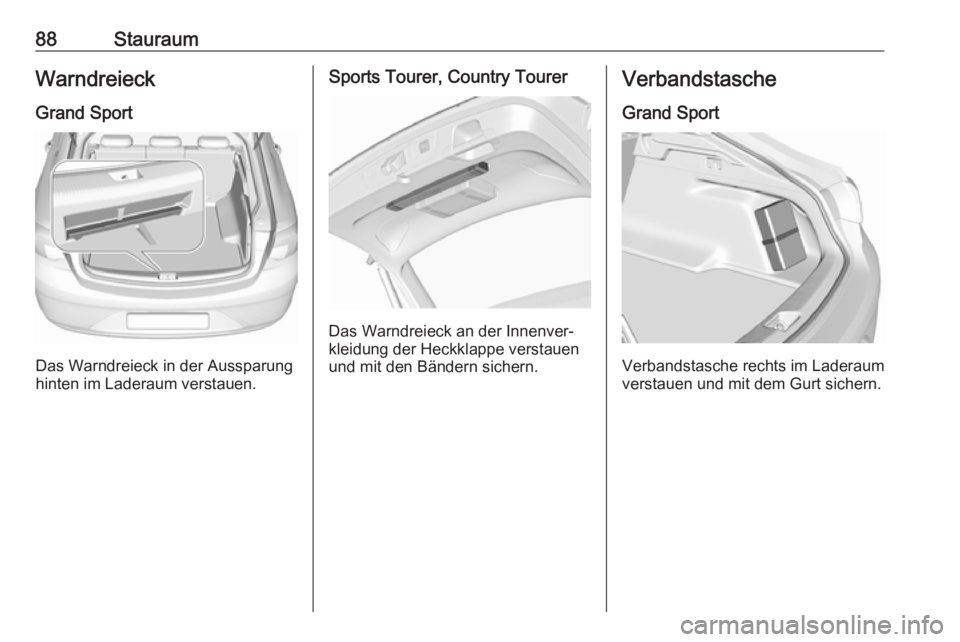

88StauraumWarndreieckGrand Sport
Das Warndreieck in der Aussparung
hinten im Laderaum verstauen.
Sports Tourer, Country Tourer
Das Warndreieck an der Innenver‐
kleidung der Heckklappe verstauen
und mit den Bändern sichern.
Verbandstasche
Grand Sport
Verbandstasche rechts im Laderaum
verstauen und mit dem Gurt sichern.
