Fahrzeugwartung289Hinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt;
diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des
Kompressors diesen für mindestens 30 min ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.
Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche
ersetzen. Entsorgung entsprechend
den jeweiligen gesetzlichen
Vorschriften.
Kompressor und Dichtmittel können
ab ca. –30 °C verwendet werden.
Die ggf. mitgelieferten Adapter
können zum Aufpumpen anderer
Gegenstände, beispielsweise von
Bällen, Luftmatratzen oder
Schlauchbooten, verwendet
werden. Die Adapter sind ggf. an der Kompressorunterseite verstaut.Zum Abnehmen Kompressor-Luft‐schlauch anschrauben und Adapter
herausnehmen.
Radwechsel
Folgende Vorbereitungen treffen und
Hinweise beachten:
● Fahrzeug auf waagerechtem, ebenem, festem und rutschsi‐
cherem Untergrund parken.
Vorderräder gerade stellen.
● Parkbremse anziehen, ersten Gang oder Rückwärtsgang bzw.
P einlegen.
● Bei weichem Untergrund eine stabile, maximal 1 cm dicke
Unterlage unter den Wagenhe‐
ber legen.
● Vor dem Verwenden des Wagen‐
hebers alle schweren Gegen‐ständige aus dem Fahrzeug
entfernen.
● Im angehobenen Fahrzeug dürfen sich keine Personen oder
Tiere aufhalten.
● Nicht unter das angehobene Fahrzeug kriechen.● Angehobenes Fahrzeug nichtstarten.
● Vor Montieren des Rades Radmuttern und Gewinde mit
einem sauberen Tuch reinigen.9 Warnung
Radschraube, Radmutter und
Kegel der Radmutter nicht mit Fett schmieren.
Wagenheberpositionen
Die gezeigten Wagenheberpositio‐
nen gelten für die Verwendung von
Hebearmen und Wagenhebern zum
Ersetzen von Winter-/Sommerreifen.

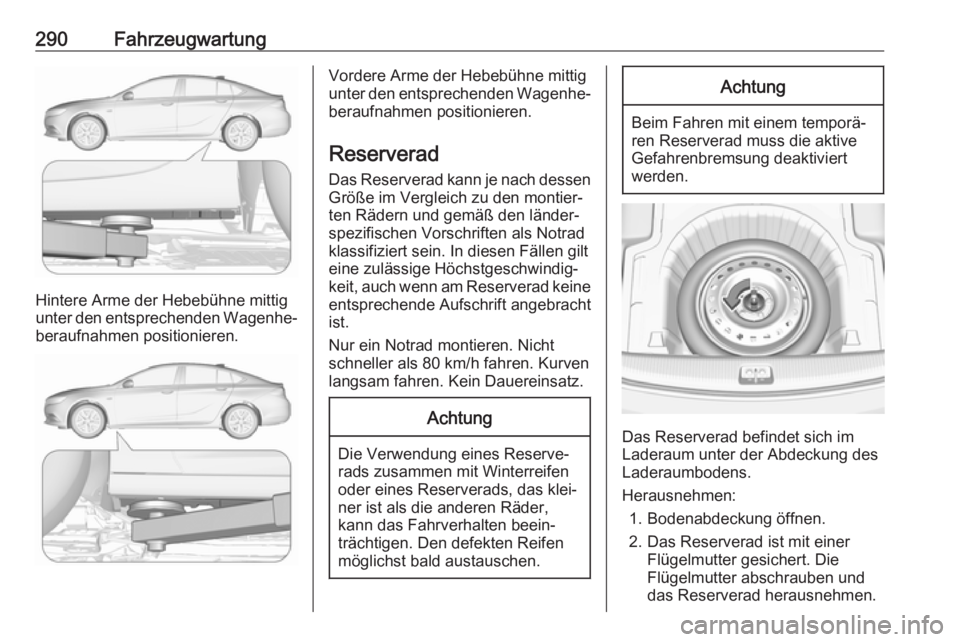

290Fahrzeugwartung
Hintere Arme der Hebebühne mittig
unter den entsprechenden Wagenhe‐
beraufnahmen positionieren.
Vordere Arme der Hebebühne mittig
unter den entsprechenden Wagenhe‐
beraufnahmen positionieren.
Reserverad
Das Reserverad kann je nach dessen
Größe im Vergleich zu den montier‐ ten Rädern und gemäß den länder‐
spezifischen Vorschriften als Notrad
klassifiziert sein. In diesen Fällen gilt eine zulässige Höchstgeschwindig‐
keit, auch wenn am Reserverad keine
entsprechende Aufschrift angebracht
ist.
Nur ein Notrad montieren. Nicht
schneller als 80 km/h fahren. Kurven
langsam fahren. Kein Dauereinsatz.Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Achtung
Beim Fahren mit einem temporä‐
ren Reserverad muss die aktive Gefahrenbremsung deaktiviert
werden.
Das Reserverad befindet sich im
Laderaum unter der Abdeckung des
Laderaumbodens.
Herausnehmen: 1. Bodenabdeckung öffnen.
2. Das Reserverad ist mit einer Flügelmutter gesichert. Die
Flügelmutter abschrauben und
das Reserverad herausnehmen.

Fahrzeugwartung291Unter dem Reserverad befindet
sich der Kasten mit dem Wagen‐
werkzeug.
3. Wenn nach einem Radwechsel kein Rad in die Reserveradmulde
gelegt wird, die Flügelmutter
möglichst fest anziehen, um den
Werkzeugkasten zu sichern, und
die Bodenabdeckung schließen.
4. Nachdem wieder ein Rad der Normalgröße montiert wurde, dasReserverad mit der Außenseite
nach oben in die Reserverad‐
mulde legen und mit der Flügel‐
mutter fixieren.
Nur ein Notrad montieren. Die auf
dem Etikett des Reserverads
genannte zulässige Höchstgeschwin‐ digkeit gilt nur für die werkseitig
montierte Reifengröße.
Montieren des Reserverads Folgende Vorbereitungen treffen undHinweise beachten:
● Fahrzeug auf waagerechtem, ebenem, festem und rutschsi‐
cherem Untergrund parken.
Vorderräder gerade stellen.● Parkbremse anziehen, ersten Gang oder Rückwärtsgang bzw.
P einlegen.
● Das Reserverad herausnehmen.
● Niemals mehrere Räder gleich‐ zeitig wechseln.
● Wagenheber nur im Falle einer Reifenpanne verwenden; nicht
beim Reifenwechsel von Winter- auf Sommerreifen oder umge‐
kehrt.
● Der Wagenheber ist wartungs‐ frei.
● Bei weichem Untergrund eine stabile, maximal 1 cm dicke
Unterlage unter den Wagenhe‐
ber legen.
● Vor dem Verwenden des Wagen‐
hebers alle schweren Gegen‐
ständige aus dem Fahrzeug
entfernen.
● Im angehobenen Fahrzeug dürfen sich keine Personen oder
Tiere aufhalten.
● Nicht unter das angehobene Fahrzeug kriechen.● Angehobenes Fahrzeug nichtstarten.
● Vor Montieren des Rades Radmuttern und Gewinde mit
einem sauberen Tuch reinigen.9 Warnung
Radschraube, Radmutter und
Kegel der Radmutter nicht mit Fett schmieren.
1. Stahlräder mit Abdeckung: Die Radabdeckung abziehen.
Leichtmetallräder: Radmuttern‐
kappen mit flachem Schrauben‐
dreher lösen und abnehmen. Zum Schutz der Felgenlackierung und
der Kappe einen Lappen um die
Schraubendreherspitze wickeln.

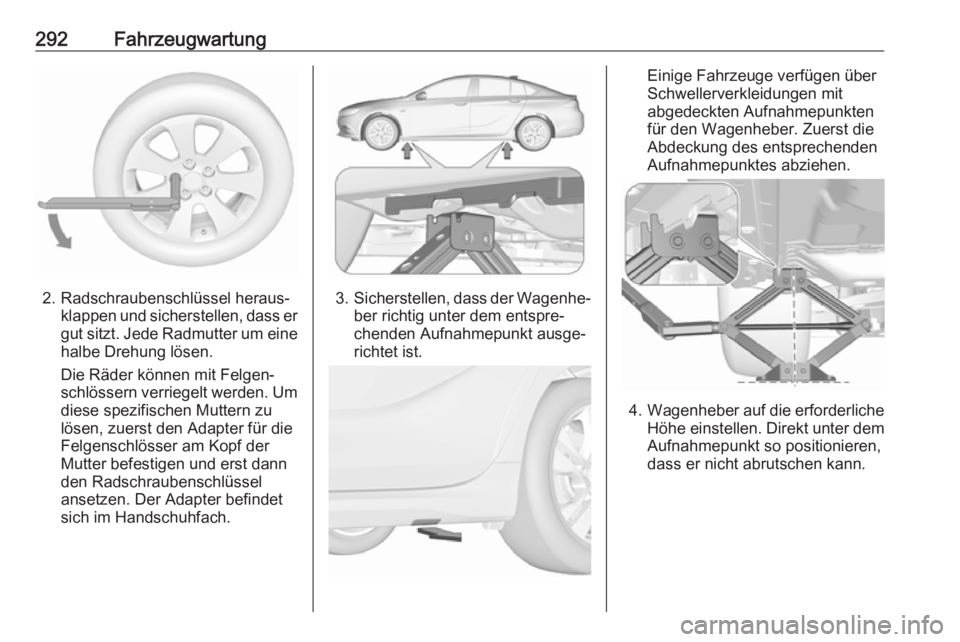

292Fahrzeugwartung
2. Radschraubenschlüssel heraus‐klappen und sicherstellen, dass er
gut sitzt. Jede Radmutter um eine
halbe Drehung lösen.
Die Räder können mit Felgen‐
schlössern verriegelt werden. Um diese spezifischen Muttern zu
lösen, zuerst den Adapter für die
Felgenschlösser am Kopf der
Mutter befestigen und erst dann
den Radschraubenschlüssel
ansetzen. Der Adapter befindet
sich im Handschuhfach.3. Sicherstellen, dass der Wagenhe‐
ber richtig unter dem entspre‐
chenden Aufnahmepunkt ausge‐
richtet ist.
Einige Fahrzeuge verfügen über
Schwellerverkleidungen mit
abgedeckten Aufnahmepunkten
für den Wagenheber. Zuerst die
Abdeckung des entsprechenden
Aufnahmepunktes abziehen.
4. Wagenheber auf die erforderliche
Höhe einstellen. Direkt unter dem Aufnahmepunkt so positionieren,
dass er nicht abrutschen kann.

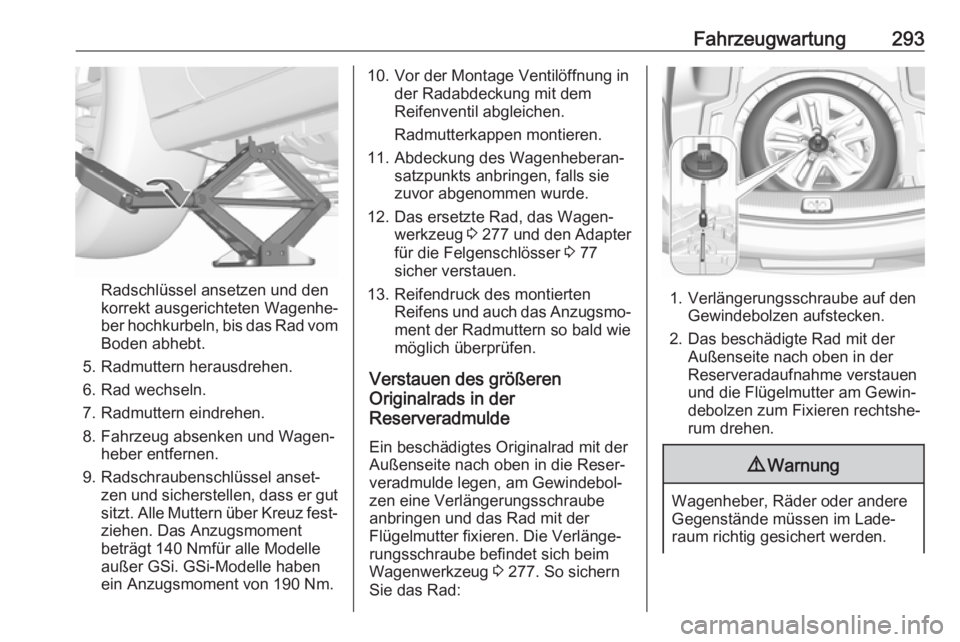

Fahrzeugwartung293
Radschlüssel ansetzen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom
Boden abhebt.
5. Radmuttern herausdrehen.
6. Rad wechseln.
7. Radmuttern eindrehen.
8. Fahrzeug absenken und Wagen‐ heber entfernen.
9. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gutsitzt. Alle Muttern über Kreuz fest‐ziehen. Das Anzugsmoment
beträgt 140 Nmfür alle Modelle
außer GSi. GSi-Modelle haben
ein Anzugsmoment von 190 Nm.
10. Vor der Montage Ventilöffnung in der Radabdeckung mit dem
Reifenventil abgleichen.
Radmutterkappen montieren.
11. Abdeckung des Wagenheberan‐ satzpunkts anbringen, falls sie
zuvor abgenommen wurde.
12. Das ersetzte Rad, das Wagen‐ werkzeug 3 277 und den Adapter
für die Felgenschlösser 3 77
sicher verstauen.
13. Reifendruck des montierten Reifens und auch das Anzugsmo‐
ment der Radmuttern so bald wie
möglich überprüfen.
Verstauen des größeren
Originalrads in der
Reserveradmulde
Ein beschädigtes Originalrad mit der
Außenseite nach oben in die Reser‐
veradmulde legen, am Gewindebol‐
zen eine Verlängerungsschraube
anbringen und das Rad mit der
Flügelmutter fixieren. Die Verlänge‐
rungsschraube befindet sich beim
Wagenwerkzeug 3 277. So sichern
Sie das Rad:
1. Verlängerungsschraube auf den Gewindebolzen aufstecken.
2. Das beschädigte Rad mit der Außenseite nach oben in der
Reserveradaufnahme verstauen
und die Flügelmutter am Gewin‐
debolzen zum Fixieren rechtshe‐
rum drehen.
9 Warnung
Wagenheber, Räder oder andere
Gegenstände müssen im Lade‐
raum richtig gesichert werden.

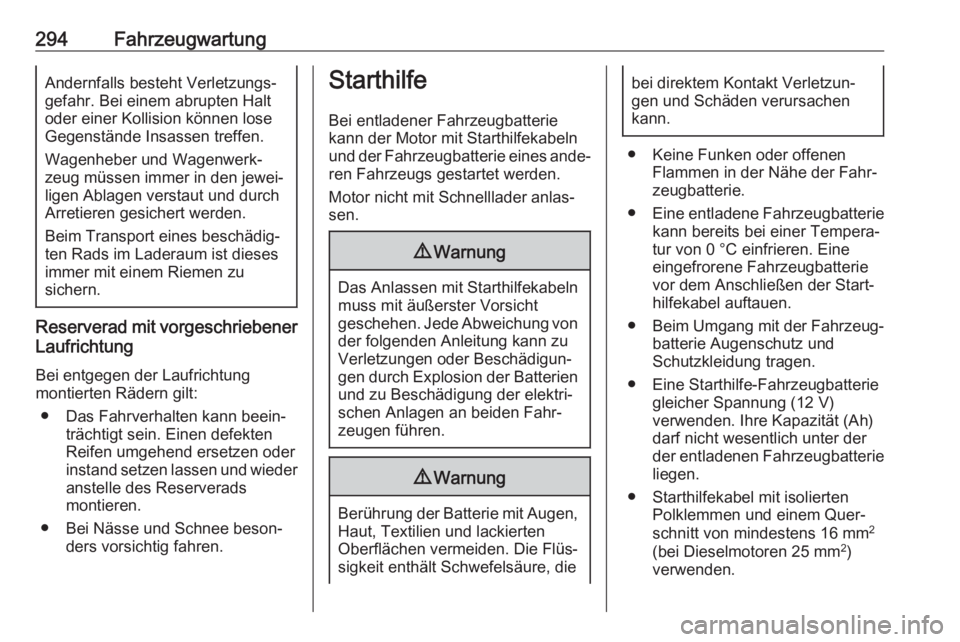

294FahrzeugwartungAndernfalls besteht Verletzungs‐
gefahr. Bei einem abrupten Halt
oder einer Kollision können lose Gegenstände Insassen treffen.
Wagenheber und Wagenwerk‐
zeug müssen immer in den jewei‐ ligen Ablagen verstaut und durch
Arretieren gesichert werden.
Beim Transport eines beschädig‐
ten Rads im Laderaum ist dieses
immer mit einem Riemen zu
sichern.
Reserverad mit vorgeschriebener
Laufrichtung
Bei entgegen der Laufrichtung
montierten Rädern gilt:
● Das Fahrverhalten kann beein‐ trächtigt sein. Einen defekten
Reifen umgehend ersetzen oder
instand setzen lassen und wieder anstelle des Reserverads
montieren.
● Bei Nässe und Schnee beson‐ ders vorsichtig fahren.
Starthilfe
Bei entladener Fahrzeugbatterie
kann der Motor mit Starthilfekabeln
und der Fahrzeugbatterie eines ande‐ ren Fahrzeugs gestartet werden.
Motor nicht mit Schnelllader anlas‐ sen.9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht
geschehen. Jede Abweichung von der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.
9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die Flüs‐
sigkeit enthält Schwefelsäure, die
bei direktem Kontakt Verletzun‐
gen und Schäden verursachen
kann.
● Keine Funken oder offenen Flammen in der Nähe der Fahr‐
zeugbatterie.
● Eine entladene Fahrzeugbatterie
kann bereits bei einer Tempera‐
tur von 0 °C einfrieren. Eine
eingefrorene Fahrzeugbatterie
vor dem Anschließen der Start‐
hilfekabel auftauen.
● Beim Umgang mit der Fahrzeug‐
batterie Augenschutz und
Schutzkleidung tragen.
● Eine Starthilfe-Fahrzeugbatterie gleicher Spannung (12 V)
verwenden. Ihre Kapazität (Ah)
darf nicht wesentlich unter der
der entladenen Fahrzeugbatterie
liegen.
● Starthilfekabel mit isolierten Polklemmen und einem Quer‐
schnitt von mindestens 16 mm 2
(bei Dieselmotoren 25 mm 2
)
verwenden.

Fahrzeugwartung295● Entladene Fahrzeugbatterienicht vom Bordnetz trennen.
● Unnötige Stromverbraucher abschalten.
● Während des gesamten Vorgangs nicht über die Fahr‐
zeugbatterie beugen.
● Die Polklemmen des einen Kabels dürfen die des anderen
Kabels nicht berühren.
● Die Fahrzeuge dürfen sich während der Starthilfe nicht
berühren.
● Parkbremse anziehen, Getriebe in Leerlaufstellung, Automatikge‐triebe in P.Die Pluspolschutzkappen an beiden
Fahrzeugbatterien öffnen.

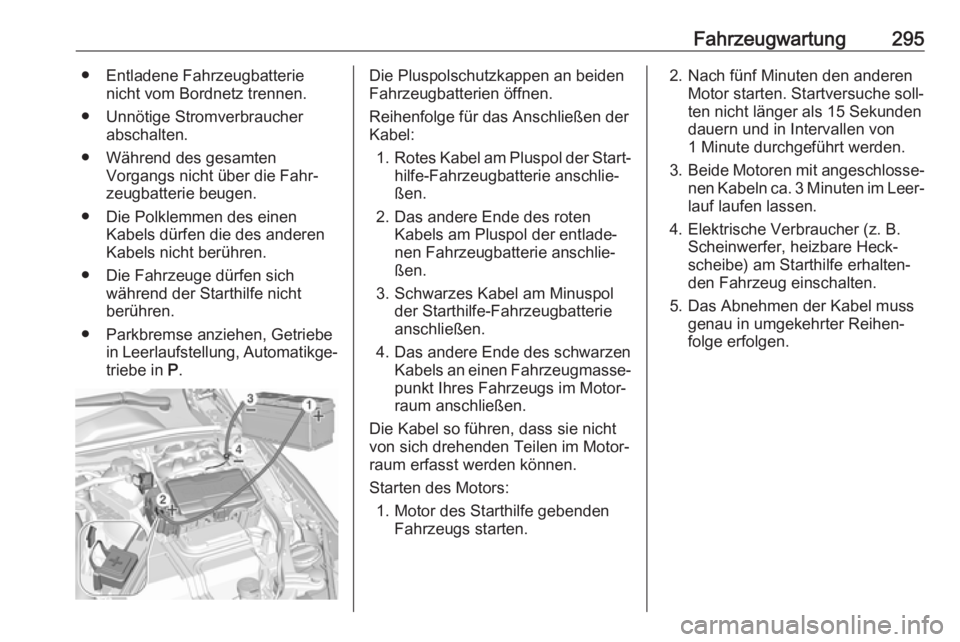

Reihenfolge für das Anschließen der
Kabel:
1. Rotes Kabel am Pluspol der Start‐
hilfe-Fahrzeugbatterie anschlie‐
ßen.
2. Das andere Ende des roten Kabels am Pluspol der entlade‐
nen Fahrzeugbatterie anschlie‐
ßen.
3. Schwarzes Kabel am Minuspol der Starthilfe-Fahrzeugbatterie
anschließen.
4. Das andere Ende des schwarzen Kabels an einen Fahrzeugmasse‐
punkt Ihres Fahrzeugs im Motor‐
raum anschließen.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
Starten des Motors: 1. Motor des Starthilfe gebenden Fahrzeugs starten.2. Nach fünf Minuten den anderenMotor starten. Startversuche soll‐
ten nicht länger als 15 Sekunden
dauern und in Intervallen von
1 Minute durchgeführt werden.
3. Beide Motoren mit angeschlosse‐
nen Kabeln ca. 3 Minuten im Leer‐
lauf laufen lassen.
4. Elektrische Verbraucher (z. B. Scheinwerfer, heizbare Heck‐
scheibe) am Starthilfe erhalten‐
den Fahrzeug einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐
folge erfolgen.

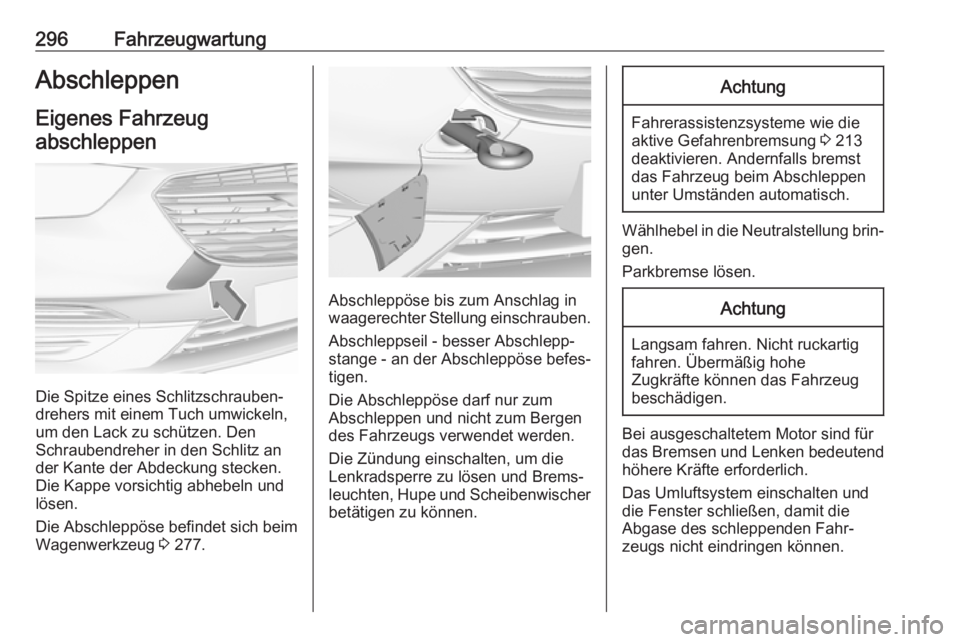

296FahrzeugwartungAbschleppenEigenes Fahrzeug
abschleppen
Die Spitze eines Schlitzschrauben‐
drehers mit einem Tuch umwickeln,
um den Lack zu schützen. Den
Schraubendreher in den Schlitz an
der Kante der Abdeckung stecken.
Die Kappe vorsichtig abhebeln und lösen.
Die Abschleppöse befindet sich beim Wagenwerkzeug 3 277.
Abschleppöse bis zum Anschlag in
waagerechter Stellung einschrauben.
Abschleppseil - besser Abschlepp‐
stange - an der Abschleppöse befes‐
tigen.
Die Abschleppöse darf nur zum
Abschleppen und nicht zum Bergen
des Fahrzeugs verwendet werden.
Die Zündung einschalten, um die
Lenkradsperre zu lösen und Brems‐
leuchten, Hupe und Scheibenwischer betätigen zu können.
Achtung
Fahrerassistenzsysteme wie die
aktive Gefahrenbremsung 3 213
deaktivieren. Andernfalls bremst
das Fahrzeug beim Abschleppen
unter Umständen automatisch.
Wählhebel in die Neutralstellung brin‐
gen.
Parkbremse lösen.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Übermäßig hohe
Zugkräfte können das Fahrzeug beschädigen.
Bei ausgeschaltetem Motor sind für
das Bremsen und Lenken bedeutend
höhere Kräfte erforderlich.
Das Umluftsystem einschalten und
die Fenster schließen, damit die
Abgase des schleppenden Fahr‐
zeugs nicht eindringen können.

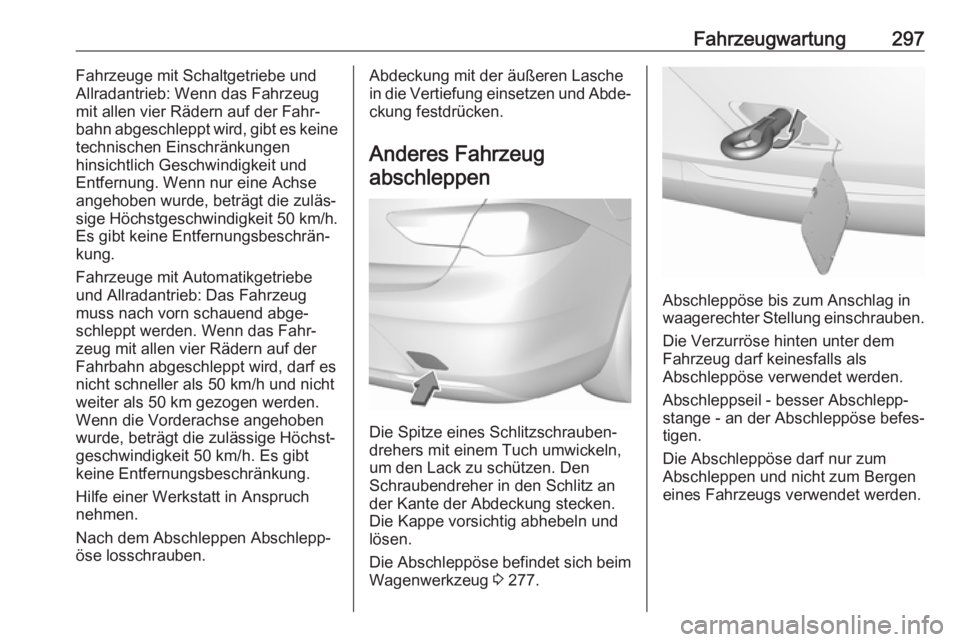

Fahrzeugwartung297Fahrzeuge mit Schaltgetriebe und
Allradantrieb: Wenn das Fahrzeug
mit allen vier Rädern auf der Fahr‐
bahn abgeschleppt wird, gibt es keine
technischen Einschränkungen
hinsichtlich Geschwindigkeit und
Entfernung. Wenn nur eine Achse angehoben wurde, beträgt die zuläs‐
sige Höchstgeschwindigkeit 50 km/h.
Es gibt keine Entfernungsbeschrän‐
kung.
Fahrzeuge mit Automatikgetriebe
und Allradantrieb: Das Fahrzeug
muss nach vorn schauend abge‐
schleppt werden. Wenn das Fahr‐
zeug mit allen vier Rädern auf der
Fahrbahn abgeschleppt wird, darf es
nicht schneller als 50 km/h und nicht
weiter als 50 km gezogen werden.
Wenn die Vorderachse angehoben
wurde, beträgt die zulässige Höchst‐
geschwindigkeit 50 km/h. Es gibt
keine Entfernungsbeschränkung.
Hilfe einer Werkstatt in Anspruch
nehmen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.Abdeckung mit der äußeren Lasche
in die Vertiefung einsetzen und Abde‐ ckung festdrücken.
Anderes Fahrzeug
abschleppen
Die Spitze eines Schlitzschrauben‐
drehers mit einem Tuch umwickeln,
um den Lack zu schützen. Den
Schraubendreher in den Schlitz an
der Kante der Abdeckung stecken.
Die Kappe vorsichtig abhebeln und
lösen.
Die Abschleppöse befindet sich beim Wagenwerkzeug 3 277.
Abschleppöse bis zum Anschlag in
waagerechter Stellung einschrauben.
Die Verzurröse hinten unter dem
Fahrzeug darf keinesfalls als
Abschleppöse verwendet werden.
Abschleppseil - besser Abschlepp‐
stange - an der Abschleppöse befes‐
tigen.
Die Abschleppöse darf nur zum
Abschleppen und nicht zum Bergen
eines Fahrzeugs verwendet werden.

298FahrzeugwartungAchtung
Langsam fahren. Nicht ruckartig
fahren. Übermäßig hohe
Zugkräfte können das Fahrzeug beschädigen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckung mit der oberen Lasche in
die Vertiefung einsetzen und Abde‐
ckung festdrücken.
Fahrzeugpflege
Außenpflege
Schlösser Die Schlösser sind werkseitig mit
einem hochwertigen Schließzylinder‐
fett geschmiert. Enteisungsmittel nur
verwenden, wenn unbedingt nötig, da
es entfettend wirkt und die Schließ‐
funktion beeinträchtigt. Nach
Gebrauch eines Enteisungsmittels
Schlösser in einer Werkstatt wieder
einfetten lassen.
Waschen
Der Lack Ihres Fahrzeugs ist Umwelt‐ einflüssen ausgesetzt. Fahrzeug
regelmäßig waschen und wachsen.
Bei Benutzung von Waschanlagen ein Programm mit Wachskonservie‐
rung wählen.
Vogelkot, tote Insekten, Baumharz, Blütenstaub u. ä. sofort abwaschen,
da sie aggressive Bestandteile
enthalten, die Lackschäden verursa‐
chen können.Bei Benutzung von Waschanlagen
die Anweisungen der Waschanlagen‐
betreiber befolgen. Die Windschutz‐
scheiben- und Heckscheibenwischer
müssen ausgeschaltet sein. Antenne
und außen am Fahrzeug montiertes
Zubehör wie zum Beispiel Dachge‐
päckträger usw. entfernen.
Beim Waschen von Hand auch die
Innenbereiche der Radkästen gründ‐
lich ausspülen.
Kanten und Falze an geöffneten
Türen und Motorhaube sowie von
diesen verdeckte Bereiche reinigen.
Helle Metallformteile mit einer für
Aluminium zugelassenen Reini‐
gungslösung reinigen, um Schäden
zu vermeiden.Achtung
Immer ein Reinigungsmittel mit
einem pH-Wert von 4 bis 9
verwenden.
Reinigungsmittel nicht auf heißen
Oberflächen verwenden.
Motorraum nicht mit Dampf- oder
Hochdruckstrahler reinigen.
