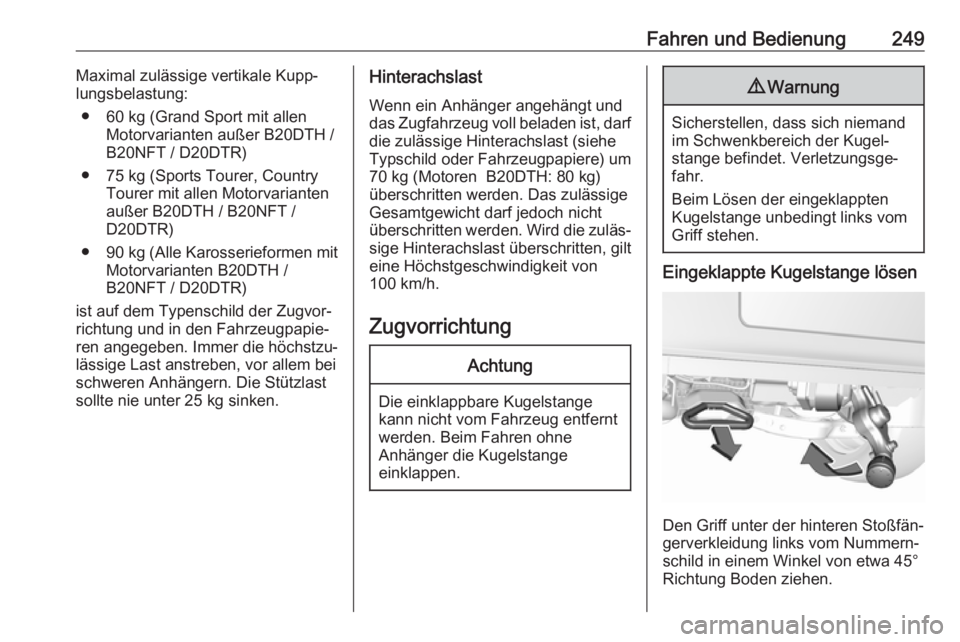

Fahren und Bedienung249Maximal zulässige vertikale Kupp‐
lungsbelastung:
● 60 kg (Grand Sport mit allen Motorvarianten außer B20DTH /
B20NFT / D20DTR)
● 75 kg (Sports Tourer, Country Tourer mit allen Motorvarianten
außer B20DTH / B20NFT /
D20DTR)
● 90 kg (Alle Karosserieformen mit
Motorvarianten B20DTH /
B20NFT / D20DTR)
ist auf dem Typenschild der Zugvor‐
richtung und in den Fahrzeugpapie‐
ren angegeben. Immer die höchstzu‐
lässige Last anstreben, vor allem bei
schweren Anhängern. Die Stützlast
sollte nie unter 25 kg sinken.Hinterachslast
Wenn ein Anhänger angehängt und
das Zugfahrzeug voll beladen ist, darf
die zulässige Hinterachslast (siehe
Typschild oder Fahrzeugpapiere) um
70 kg (Motoren B20DTH: 80 kg)
überschritten werden. Das zulässige
Gesamtgewicht darf jedoch nicht
überschritten werden. Wird die zuläs‐ sige Hinterachslast überschritten, gilt
eine Höchstgeschwindigkeit von
100 km/h.
ZugvorrichtungAchtung
Die einklappbare Kugelstange
kann nicht vom Fahrzeug entfernt
werden. Beim Fahren ohne
Anhänger die Kugelstange
einklappen.
9 Warnung
Sicherstellen, dass sich niemand
im Schwenkbereich der Kugel‐
stange befindet. Verletzungsge‐
fahr.
Beim Lösen der eingeklappten
Kugelstange unbedingt links vom
Griff stehen.
Eingeklappte Kugelstange lösen
Den Griff unter der hinteren Stoßfän‐
gerverkleidung links vom Nummern‐
schild in einem Winkel von etwa 45° Richtung Boden ziehen.

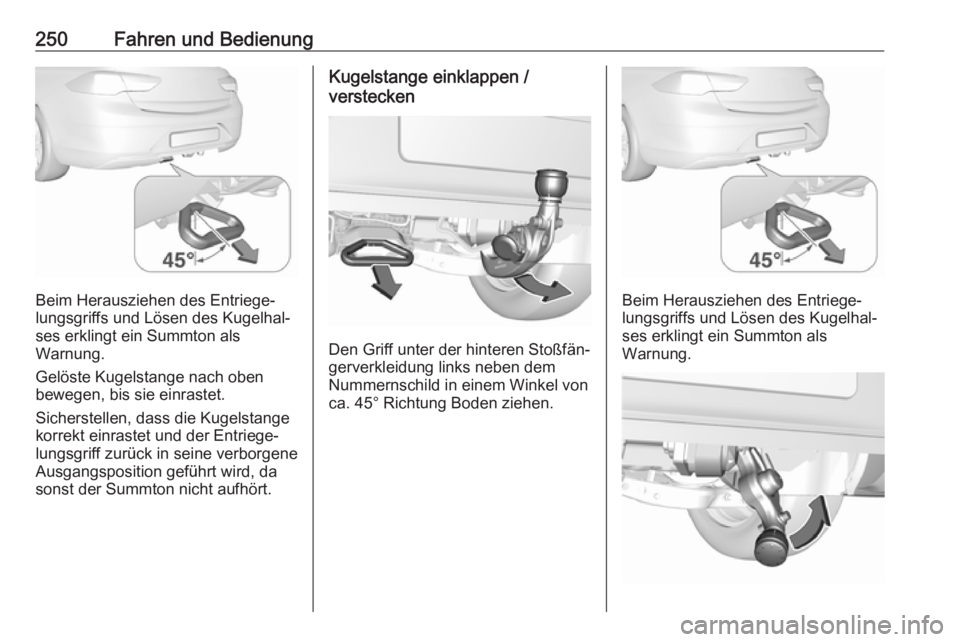

250Fahren und Bedienung
Beim Herausziehen des Entriege‐
lungsgriffs und Lösen des Kugelhal‐
ses erklingt ein Summton als
Warnung.
Gelöste Kugelstange nach oben
bewegen, bis sie einrastet.
Sicherstellen, dass die Kugelstange
korrekt einrastet und der Entriege‐
lungsgriff zurück in seine verborgene
Ausgangsposition geführt wird, da
sonst der Summton nicht aufhört.
Kugelstange einklappen /
verstecken
Den Griff unter der hinteren Stoßfän‐
gerverkleidung links neben dem
Nummernschild in einem Winkel von
ca. 45° Richtung Boden ziehen.
Beim Herausziehen des Entriege‐
lungsgriffs und Lösen des Kugelhal‐
ses erklingt ein Summton als
Warnung.

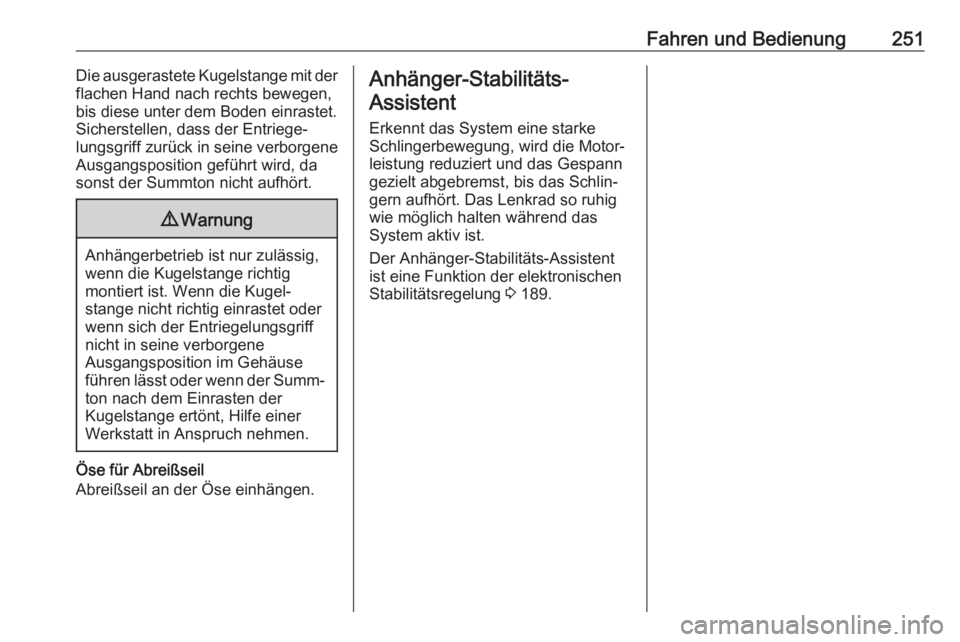

Fahren und Bedienung251Die ausgerastete Kugelstange mit der
flachen Hand nach rechts bewegen,
bis diese unter dem Boden einrastet.
Sicherstellen, dass der Entriege‐
lungsgriff zurück in seine verborgene
Ausgangsposition geführt wird, da
sonst der Summton nicht aufhört.9 Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig
montiert ist. Wenn die Kugel‐
stange nicht richtig einrastet oder
wenn sich der Entriegelungsgriff
nicht in seine verborgene
Ausgangsposition im Gehäuse
führen lässt oder wenn der Summ‐ ton nach dem Einrasten der
Kugelstange ertönt, Hilfe einer
Werkstatt in Anspruch nehmen.
Öse für Abreißseil
Abreißseil an der Öse einhängen.
Anhänger-Stabilitäts-
Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐
leistung reduziert und das Gespann gezielt abgebremst, bis das Schlin‐
gern aufhört. Das Lenkrad so ruhig
wie möglich halten während das
System aktiv ist.
Der Anhänger-Stabilitäts-Assistent
ist eine Funktion der elektronischen
Stabilitätsregelung 3 189.

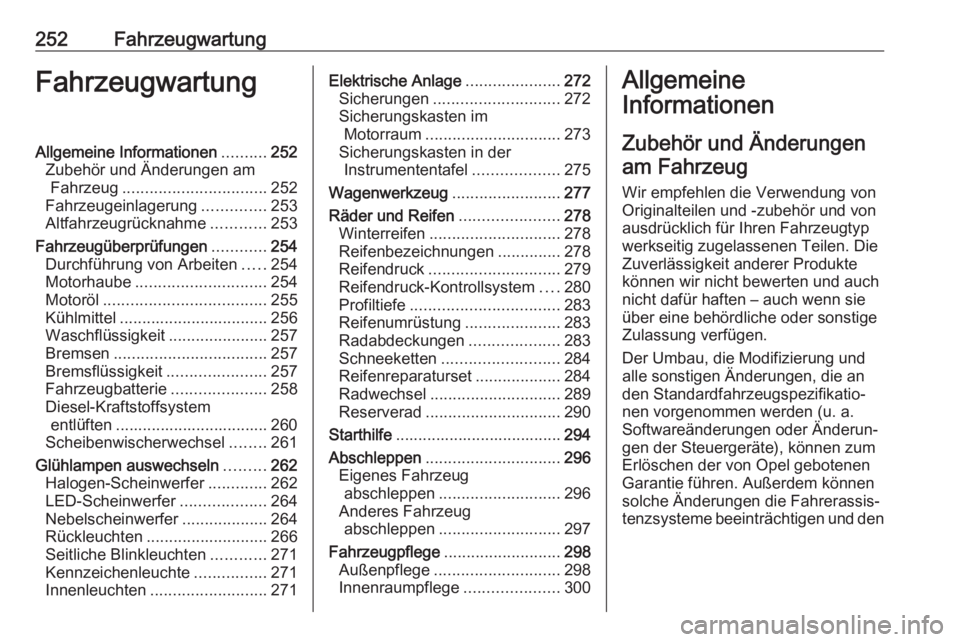

252FahrzeugwartungFahrzeugwartungAllgemeine Informationen..........252
Zubehör und Änderungen am Fahrzeug ................................ 252
Fahrzeugeinlagerung ..............253
Altfahrzeugrücknahme ............253
Fahrzeugüberprüfungen ............254
Durchführung von Arbeiten .....254
Motorhaube ............................. 254
Motoröl .................................... 255
Kühlmittel ................................. 256
Waschflüssigkeit ......................257
Bremsen .................................. 257
Bremsflüssigkeit ......................257
Fahrzeugbatterie .....................258
Diesel-Kraftstoffsystem entlüften .................................. 260
Scheibenwischerwechsel ........261
Glühlampen auswechseln .........262
Halogen-Scheinwerfer .............262
LED-Scheinwerfer ...................264
Nebelscheinwerfer ...................264
Rückleuchten ........................... 266
Seitliche Blinkleuchten ............271
Kennzeichenleuchte ................271
Innenleuchten .......................... 271Elektrische Anlage .....................272
Sicherungen ............................ 272
Sicherungskasten im Motorraum .............................. 273
Sicherungskasten in der Instrumententafel ...................275
Wagenwerkzeug ........................277
Räder und Reifen ......................278
Winterreifen ............................. 278
Reifenbezeichnungen ..............278
Reifendruck ............................. 279
Reifendruck-Kontrollsystem ....280
Profiltiefe ................................. 283
Reifenumrüstung .....................283
Radabdeckungen ....................283
Schneeketten .......................... 284
Reifenreparaturset ...................284
Radwechsel ............................. 289
Reserverad .............................. 290
Starthilfe ..................................... 294
Abschleppen .............................. 296
Eigenes Fahrzeug abschleppen ........................... 296
Anderes Fahrzeug abschleppen ........................... 297
Fahrzeugpflege .......................... 298
Außenpflege ............................ 298
Innenraumpflege .....................300Allgemeine
Informationen
Zubehör und Änderungen
am Fahrzeug
Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp
werkseitig zugelassenen Teilen. Die
Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch nicht dafür haften – auch wenn sie
über eine behördliche oder sonstige
Zulassung verfügen.
Der Umbau, die Modifizierung und
alle sonstigen Änderungen, die an den Standardfahrzeugspezifikatio‐
nen vorgenommen werden (u. a. Softwareänderungen oder Änderun‐
gen der Steuergeräte), können zum
Erlöschen der von Opel gebotenen
Garantie führen. Außerdem können solche Änderungen die Fahrerassis‐
tenzsysteme beeinträchtigen und den

Fahrzeugwartung253Kraftstoffverbrauch, die CO2-Emissi‐
onen und andere Fahrzeugemissio‐
nen erhöhen. Sie können auch zum
Erlöschen der Betriebserlaubnis des
Fahrzeugs führen.Achtung
Beim Transportieren des Fahr‐ zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt
werden.
Fahrzeugeinlagerung
Einlagerung über einen längeren
Zeitraum
Wenn das Fahrzeug für mehrere
Monate eingelagert werden muss:
● Fahrzeug waschen und konser‐ vieren.
● Konservierung im Motorraum und am Unterboden überprüfen
lassen.
● Die Dichtgummis reinigen und imprägnieren.
● Den Kraftstofftank vollständig auffüllen.
● Motorölwechsel durchführen.
● Den Scheibenwaschbehälter entleeren.
● Den Frost- und Korrosionsschutz
im Kühlmittel überprüfen.
● Reifendruck auf den Wert für die volle Zuladung erhöhen.
● Das Fahrzeug an einem trocke‐ nen, gut belüfteten Ort abstellen.
Ersten Gang oder Rückwärts‐
gang einlegen oder Wählhebel
auf P stellen. Sicherstellen, dass
das Fahrzeug nicht wegrollen
kann.
● Die Parkbremse nicht anziehen. ● Die Motorhaube öffnen, alle Türen schließen und das Fahr‐
zeug verriegeln.
● Polklemme am Minuspol der Fahrzeugbatterie abklemmen.
Beachten, dass sämtliche
Systeme außer Betrieb sind, z. B. Diebstahlwarnanlage.Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Elektrische Fensterbetätigung
initialisieren 3 43.
● Reifendruck prüfen.
● Scheibenwaschbehälter auffül‐ len.
● Motorölstand kontrollieren.
● Kühlmittelstand kontrollieren.
● Gegebenenfalls Kennzeichen montieren.
Altfahrzeugrücknahme Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind,
sofern gesetzlich vorgeschrieben, auf
unserer Website verfügbar. Nur offi‐
ziell anerkannte Recyclingstellen mit
dieser Aufgabe betrauen.

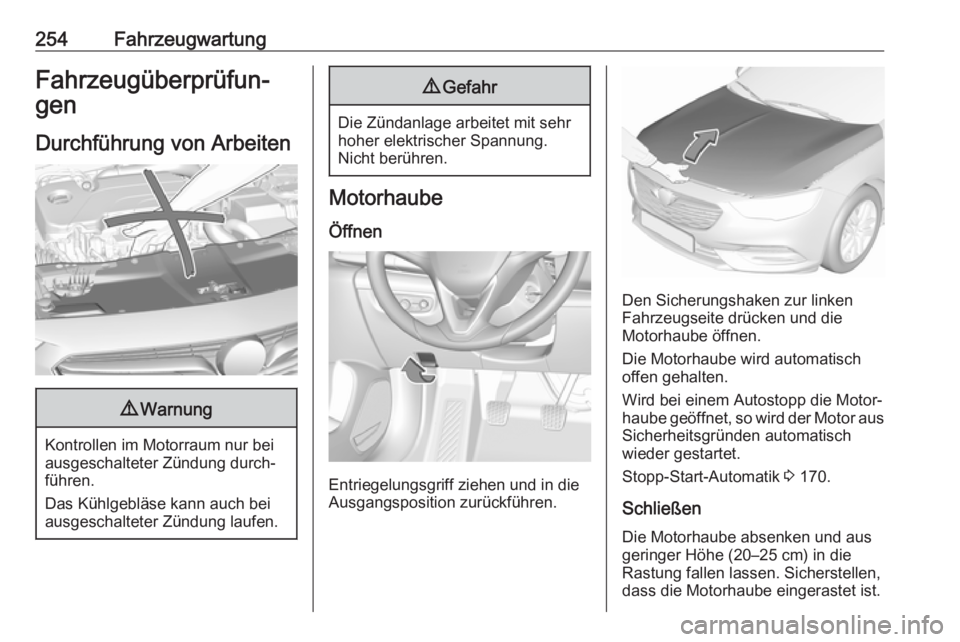

254FahrzeugwartungFahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
9 Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.
Motorhaube
Öffnen
Entriegelungsgriff ziehen und in die
Ausgangsposition zurückführen.
Den Sicherungshaken zur linken
Fahrzeugseite drücken und die
Motorhaube öffnen.
Die Motorhaube wird automatisch offen gehalten.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch
wieder gestartet.
Stopp-Start-Automatik 3 170.
Schließen
Die Motorhaube absenken und aus geringer Höhe (20–25 cm) in die
Rastung fallen lassen. Sicherstellen,
dass die Motorhaube eingerastet ist.

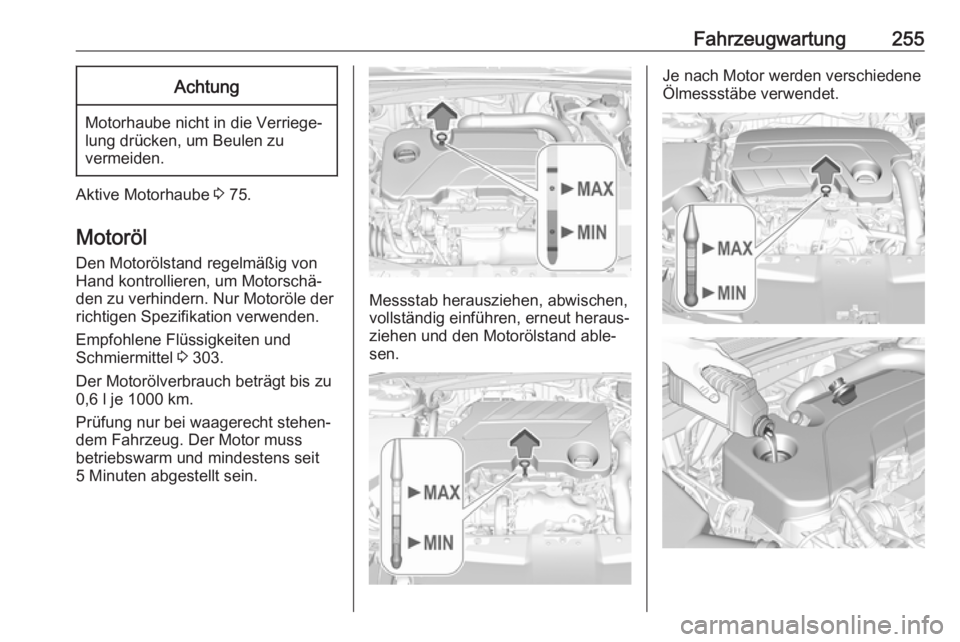

Fahrzeugwartung255Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu
vermeiden.
Aktive Motorhaube 3 75.
Motoröl Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern. Nur Motoröle der
richtigen Spezifikation verwenden.
Empfohlene Flüssigkeiten und
Schmiermittel 3 303.
Der Motorölverbrauch beträgt bis zu
0,6 l je 1000 km.
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss
betriebswarm und mindestens seit
5 Minuten abgestellt sein.
Messstab herausziehen, abwischen,
vollständig einführen, erneut heraus‐
ziehen und den Motorölstand able‐
sen.
Je nach Motor werden verschiedene
Ölmessstäbe verwendet.

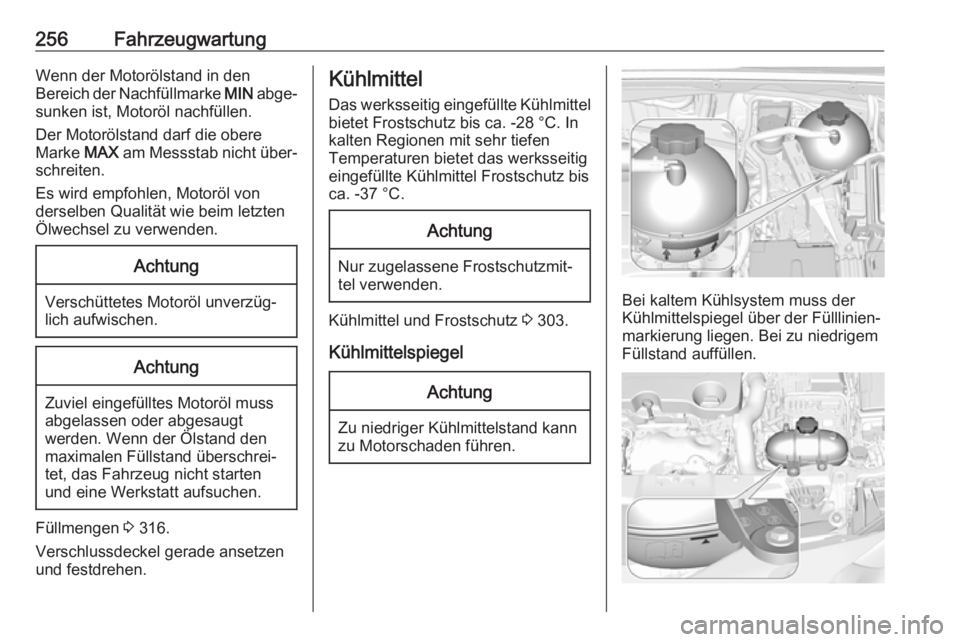

256FahrzeugwartungWenn der Motorölstand in den
Bereich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.
Es wird empfohlen, Motoröl von
derselben Qualität wie beim letzten
Ölwechsel zu verwenden.Achtung
Verschüttetes Motoröl unverzüg‐
lich aufwischen.
Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt
werden. Wenn der Ölstand den
maximalen Füllstand überschrei‐
tet, das Fahrzeug nicht starten
und eine Werkstatt aufsuchen.
Füllmengen 3 316.
Verschlussdeckel gerade ansetzen und festdrehen.
Kühlmittel
Das werksseitig eingefüllte Kühlmittel
bietet Frostschutz bis ca. -28 °C. In
kalten Regionen mit sehr tiefen
Temperaturen bietet das werksseitig
eingefüllte Kühlmittel Frostschutz bis
ca. -37 °C.Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.
Kühlmittel und Frostschutz 3 303.
Kühlmittelspiegel
Achtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.
Bei kaltem Kühlsystem muss der
Kühlmittelspiegel über der Fülllinien‐
markierung liegen. Bei zu niedrigem Füllstand auffüllen.

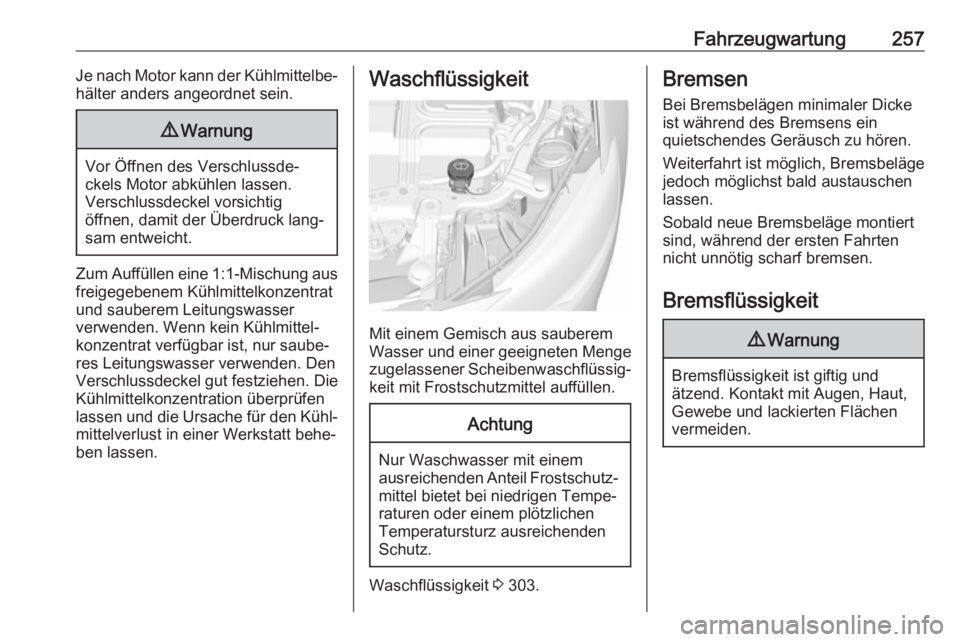

Fahrzeugwartung257Je nach Motor kann der Kühlmittelbe‐
hälter anders angeordnet sein.9 Warnung
Vor Öffnen des Verschlussde‐
ckels Motor abkühlen lassen.
Verschlussdeckel vorsichtig
öffnen, damit der Überdruck lang‐
sam entweicht.
Zum Auffüllen eine 1:1-Mischung aus
freigegebenem Kühlmittelkonzentrat
und sauberem Leitungswasser
verwenden. Wenn kein Kühlmittel‐ konzentrat verfügbar ist, nur saube‐
res Leitungswasser verwenden. Den
Verschlussdeckel gut festziehen. Die
Kühlmittelkonzentration überprüfen
lassen und die Ursache für den Kühl‐
mittelverlust in einer Werkstatt behe‐
ben lassen.
Waschflüssigkeit
Mit einem Gemisch aus sauberem
Wasser und einer geeigneten Menge
zugelassener Scheibenwaschflüssig‐ keit mit Frostschutzmittel auffüllen.
Achtung
Nur Waschwasser mit einem
ausreichenden Anteil Frostschutz‐ mittel bietet bei niedrigen Tempe‐
raturen oder einem plötzlichen
Temperatursturz ausreichenden
Schutz.
Waschflüssigkeit 3 303.
Bremsen
Bei Bremsbelägen minimaler Dicke
ist während des Bremsens ein
quietschendes Geräusch zu hören.
Weiterfahrt ist möglich, Bremsbeläge
jedoch möglichst bald austauschen
lassen.
Sobald neue Bremsbeläge montiert
sind, während der ersten Fahrten nicht unnötig scharf bremsen.
Bremsflüssigkeit9 Warnung
Bremsflüssigkeit ist giftig und
ätzend. Kontakt mit Augen, Haut,
Gewebe und lackierten Flächen
vermeiden.

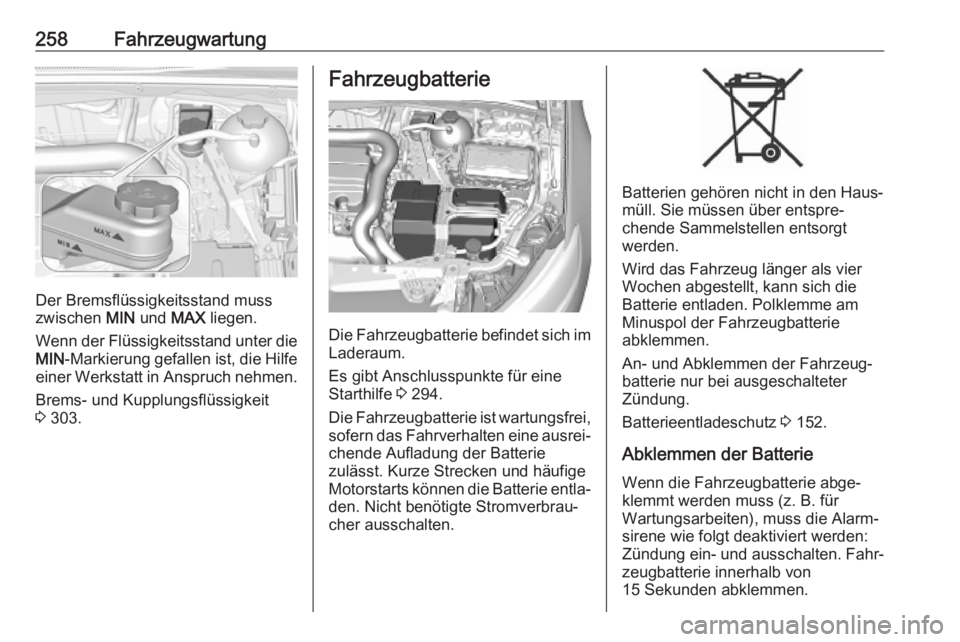

258Fahrzeugwartung
Der Bremsflüssigkeitsstand muss
zwischen MIN und MAX liegen.
Wenn der Flüssigkeitsstand unter die MIN -Markierung gefallen ist, die Hilfe
einer Werkstatt in Anspruch nehmen.
Brems- und Kupplungsflüssigkeit
3 303.
Fahrzeugbatterie
Die Fahrzeugbatterie befindet sich im
Laderaum.
Es gibt Anschlusspunkte für eine
Starthilfe 3 294.
Die Fahrzeugbatterie ist wartungsfrei, sofern das Fahrverhalten eine ausrei‐
chende Aufladung der Batterie
zulässt. Kurze Strecken und häufige
Motorstarts können die Batterie entla‐
den. Nicht benötigte Stromverbrau‐
cher ausschalten.
Batterien gehören nicht in den Haus‐ müll. Sie müssen über entspre‐
chende Sammelstellen entsorgt
werden.
Wird das Fahrzeug länger als vier
Wochen abgestellt, kann sich die
Batterie entladen. Polklemme am
Minuspol der Fahrzeugbatterie
abklemmen.
An- und Abklemmen der Fahrzeug‐
batterie nur bei ausgeschalteter
Zündung.
Batterieentladeschutz 3 152.
Abklemmen der Batterie
Wenn die Fahrzeugbatterie abge‐
klemmt werden muss (z. B. für
Wartungsarbeiten), muss die Alarm‐
sirene wie folgt deaktiviert werden:
Zündung ein- und ausschalten. Fahr‐
zeugbatterie innerhalb von
15 Sekunden abklemmen.
