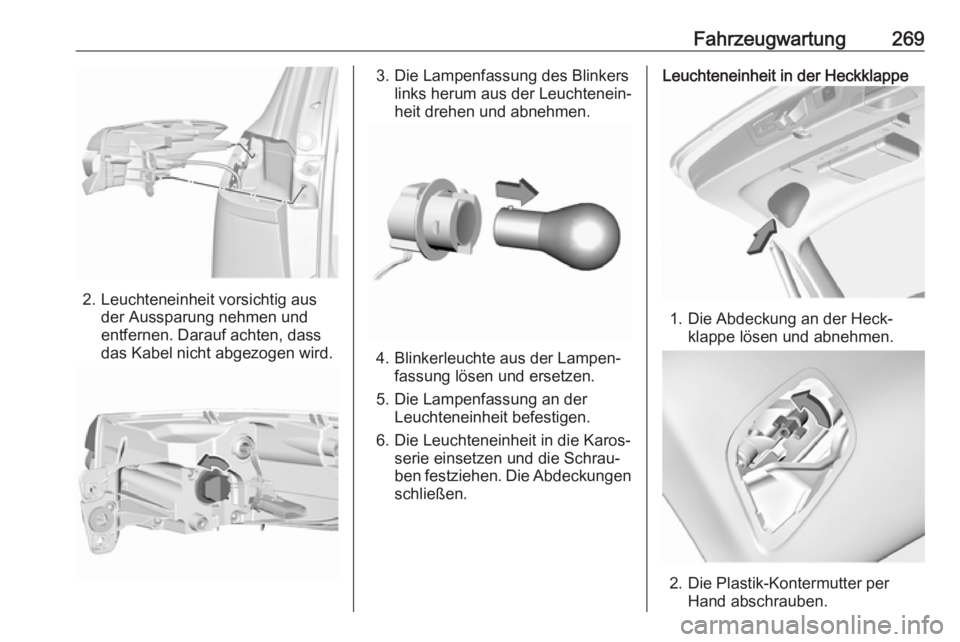

Fahrzeugwartung269
2. Leuchteneinheit vorsichtig ausder Aussparung nehmen und
entfernen. Darauf achten, dass
das Kabel nicht abgezogen wird.
3. Die Lampenfassung des Blinkers links herum aus der Leuchtenein‐
heit drehen und abnehmen.
4. Blinkerleuchte aus der Lampen‐ fassung lösen und ersetzen.
5. Die Lampenfassung an der Leuchteneinheit befestigen.
6. Die Leuchteneinheit in die Karos‐ serie einsetzen und die Schrau‐
ben festziehen. Die Abdeckungen schließen.
Leuchteneinheit in der Heckklappe
1. Die Abdeckung an der Heck‐ klappe lösen und abnehmen.
2. Die Plastik-Kontermutter perHand abschrauben.

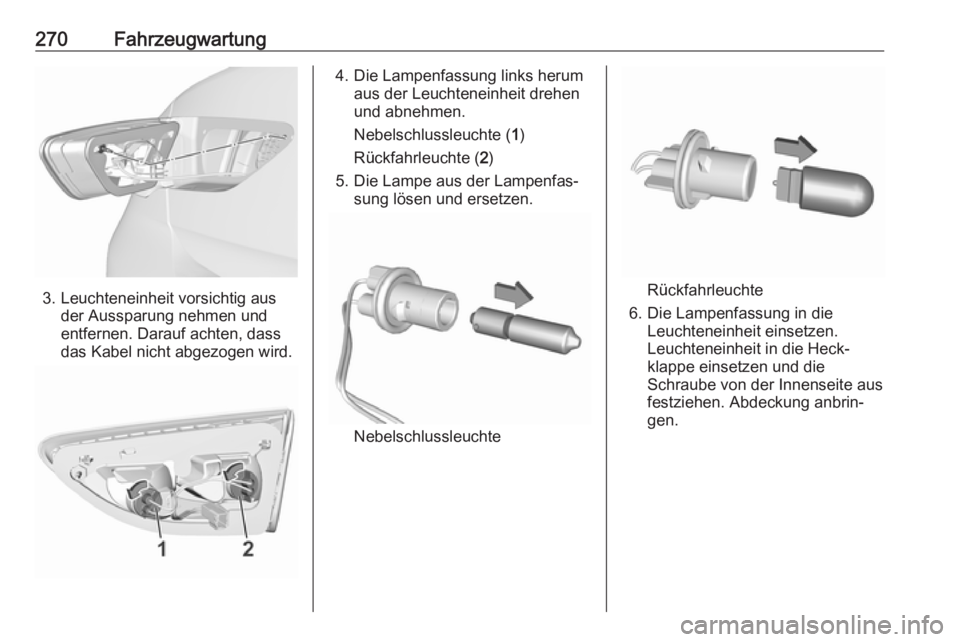

270Fahrzeugwartung
3. Leuchteneinheit vorsichtig ausder Aussparung nehmen und
entfernen. Darauf achten, dass
das Kabel nicht abgezogen wird.
4. Die Lampenfassung links herum aus der Leuchteneinheit drehen
und abnehmen.
Nebelschlussleuchte ( 1)
Rückfahrleuchte ( 2)
5. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
Nebelschlussleuchte
Rückfahrleuchte
6. Die Lampenfassung in die Leuchteneinheit einsetzen.
Leuchteneinheit in die Heck‐
klappe einsetzen und die
Schraube von der Innenseite aus
festziehen. Abdeckung anbrin‐
gen.

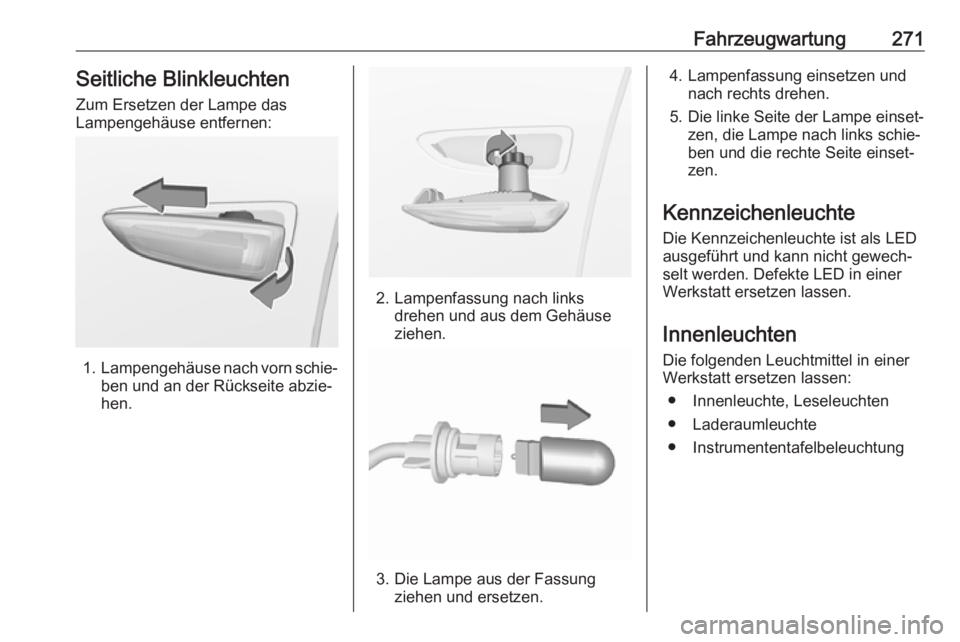

Fahrzeugwartung271Seitliche Blinkleuchten
Zum Ersetzen der Lampe das
Lampengehäuse entfernen:
1. Lampengehäuse nach vorn schie‐
ben und an der Rückseite abzie‐
hen.
2. Lampenfassung nach links drehen und aus dem Gehäuse
ziehen.
3. Die Lampe aus der Fassung ziehen und ersetzen.
4. Lampenfassung einsetzen undnach rechts drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte Die Kennzeichenleuchte ist als LED
ausgeführt und kann nicht gewech‐
selt werden. Defekte LED in einer
Werkstatt ersetzen lassen.
Innenleuchten
Die folgenden Leuchtmittel in einer
Werkstatt ersetzen lassen:
● Innenleuchte, Leseleuchten
● Laderaumleuchte
● Instrumententafelbeleuchtung

272FahrzeugwartungElektrische AnlageSicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei
Sicherungskästen:
● Motorraum
● Instrumententafel
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar.Achtung
Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.
Sicherungszieher Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher
untergebracht sein. Der Abzieher hat
zwei Seiten. Jede Seite ist für jeweils
einen bestimmten Sicherungstyp
ausgelegt.
Die Sicherung mit dem Sicherungs‐
zieher greifen und herausziehen.

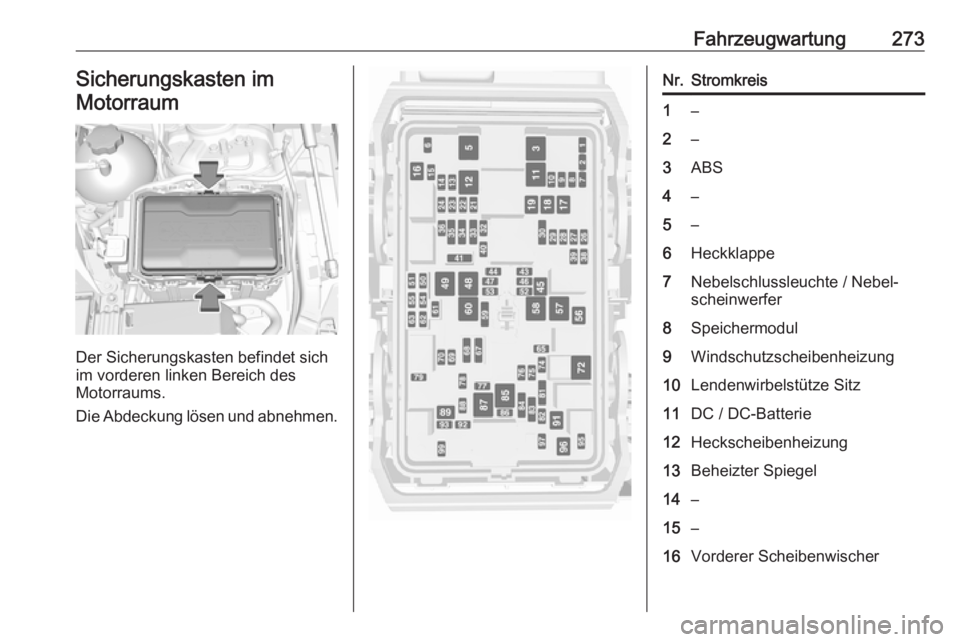

Fahrzeugwartung273Sicherungskasten imMotorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung lösen und abnehmen.
Nr.Stromkreis1–2–3ABS4–5–6Heckklappe7Nebelschlussleuchte / Nebel‐
scheinwerfer8Speichermodul9Windschutzscheibenheizung10Lendenwirbelstütze Sitz11DC / DC-Batterie12Heckscheibenheizung13Beheizter Spiegel14–15–16Vorderer Scheibenwischer

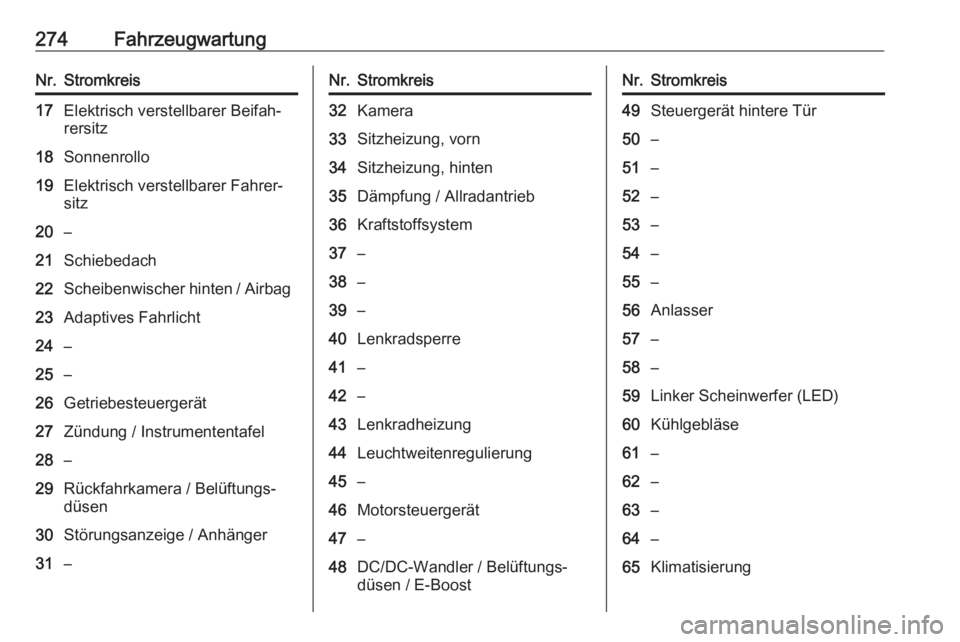

274FahrzeugwartungNr.Stromkreis17Elektrisch verstellbarer Beifah‐
rersitz18Sonnenrollo19Elektrisch verstellbarer Fahrer‐
sitz20–21Schiebedach22Scheibenwischer hinten / Airbag23Adaptives Fahrlicht24–25–26Getriebesteuergerät27Zündung / Instrumententafel28–29Rückfahrkamera / Belüftungs‐
düsen30Störungsanzeige / Anhänger31–Nr.Stromkreis32Kamera33Sitzheizung, vorn34Sitzheizung, hinten35Dämpfung / Allradantrieb36Kraftstoffsystem37–38–39–40Lenkradsperre41–42–43Lenkradheizung44Leuchtweitenregulierung45–46Motorsteuergerät47–48DC/DC-Wandler / Belüftungs‐
düsen / E-BoostNr.Stromkreis49Steuergerät hintere Tür50–51–52–53–54–55–56Anlasser57–58–59Linker Scheinwerfer (LED)60Kühlgebläse61–62–63–64–65Klimatisierung

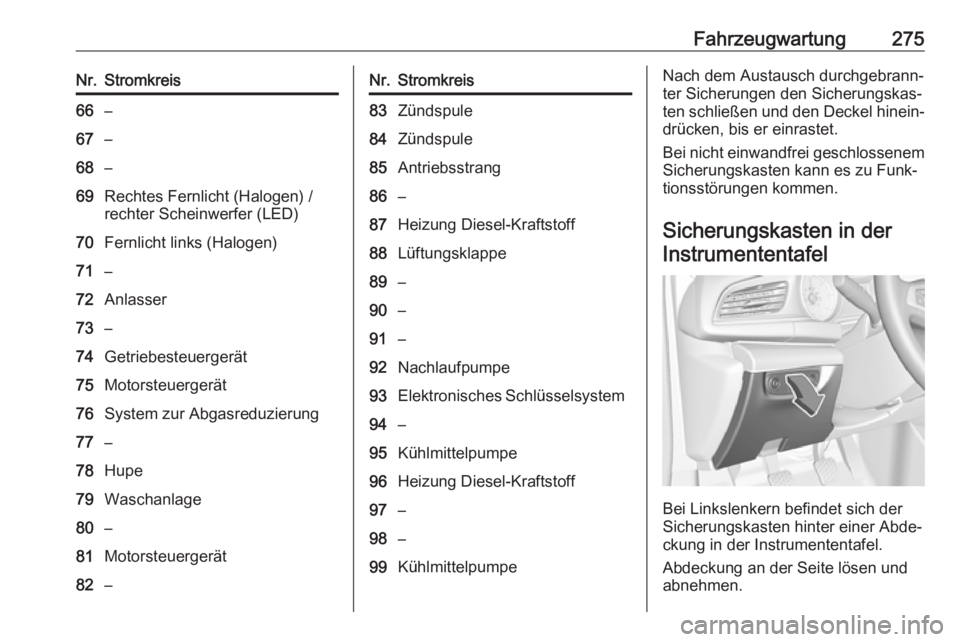

Fahrzeugwartung275Nr.Stromkreis66–67–68–69Rechtes Fernlicht (Halogen) /
rechter Scheinwerfer (LED)70Fernlicht links (Halogen)71–72Anlasser73–74Getriebesteuergerät75Motorsteuergerät76System zur Abgasreduzierung77–78Hupe79Waschanlage80–81Motorsteuergerät82–Nr.Stromkreis83Zündspule84Zündspule85Antriebsstrang86–87Heizung Diesel-Kraftstoff88Lüftungsklappe89–90–91–92Nachlaufpumpe93Elektronisches Schlüsselsystem94–95Kühlmittelpumpe96Heizung Diesel-Kraftstoff97–98–99KühlmittelpumpeNach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in derInstrumententafel
Bei Linkslenkern befindet sich der
Sicherungskasten hinter einer Abde‐
ckung in der Instrumententafel.
Abdeckung an der Seite lösen und
abnehmen.

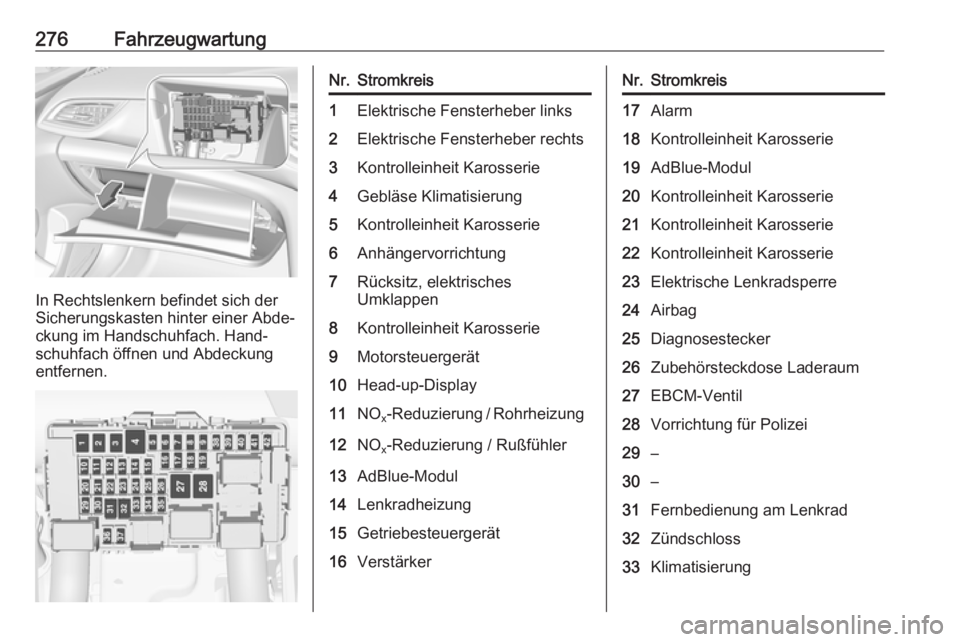

276Fahrzeugwartung
In Rechtslenkern befindet sich der
Sicherungskasten hinter einer Abde‐
ckung im Handschuhfach. Hand‐
schuhfach öffnen und Abdeckung entfernen.
Nr.Stromkreis1Elektrische Fensterheber links2Elektrische Fensterheber rechts3Kontrolleinheit Karosserie4Gebläse Klimatisierung5Kontrolleinheit Karosserie6Anhängervorrichtung7Rücksitz, elektrisches
Umklappen8Kontrolleinheit Karosserie9Motorsteuergerät10Head-up-Display11NO x-Reduzierung / Rohrheizung12NO
x-Reduzierung / Rußfühler13AdBlue-Modul14Lenkradheizung15Getriebesteuergerät16VerstärkerNr.Stromkreis17Alarm18Kontrolleinheit Karosserie19AdBlue-Modul20Kontrolleinheit Karosserie21Kontrolleinheit Karosserie22Kontrolleinheit Karosserie23Elektrische Lenkradsperre24Airbag25Diagnosestecker26Zubehörsteckdose Laderaum27EBCM-Ventil28Vorrichtung für Polizei29–30–31Fernbedienung am Lenkrad32Zündschloss33Klimatisierung

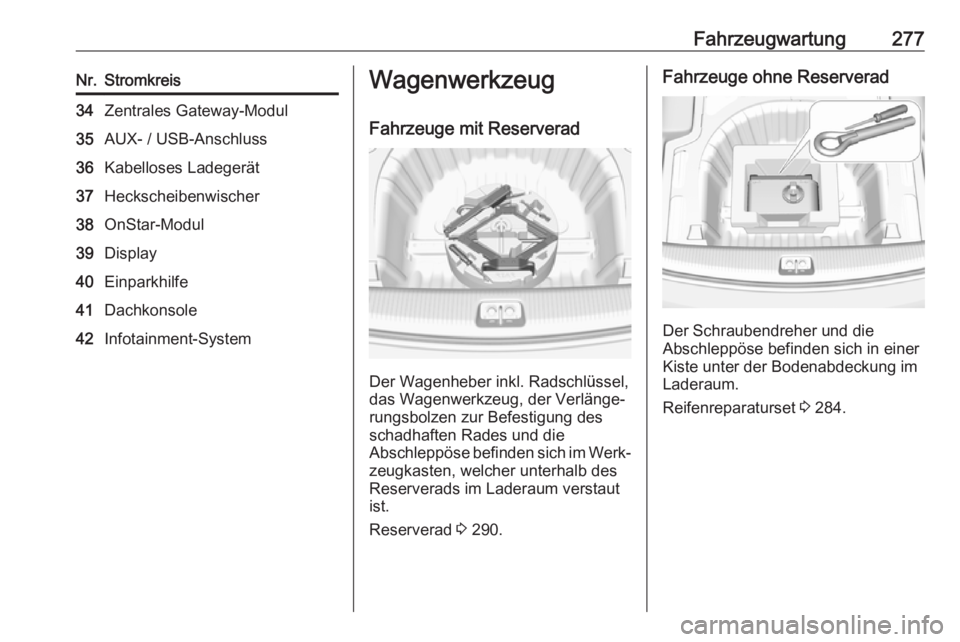

Fahrzeugwartung277Nr.Stromkreis34Zentrales Gateway-Modul35AUX- / USB-Anschluss36Kabelloses Ladegerät37Heckscheibenwischer38OnStar-Modul39Display40Einparkhilfe41Dachkonsole42Infotainment-SystemWagenwerkzeug
Fahrzeuge mit Reserverad
Der Wagenheber inkl. Radschlüssel,
das Wagenwerkzeug, der Verlänge‐ rungsbolzen zur Befestigung des
schadhaften Rades und die
Abschleppöse befinden sich im Werk‐
zeugkasten, welcher unterhalb des
Reserverads im Laderaum verstaut
ist.
Reserverad 3 290.
Fahrzeuge ohne Reserverad
Der Schraubendreher und die
Abschleppöse befinden sich in einer
Kiste unter der Bodenabdeckung im
Laderaum.
Reifenreparaturset 3 284.

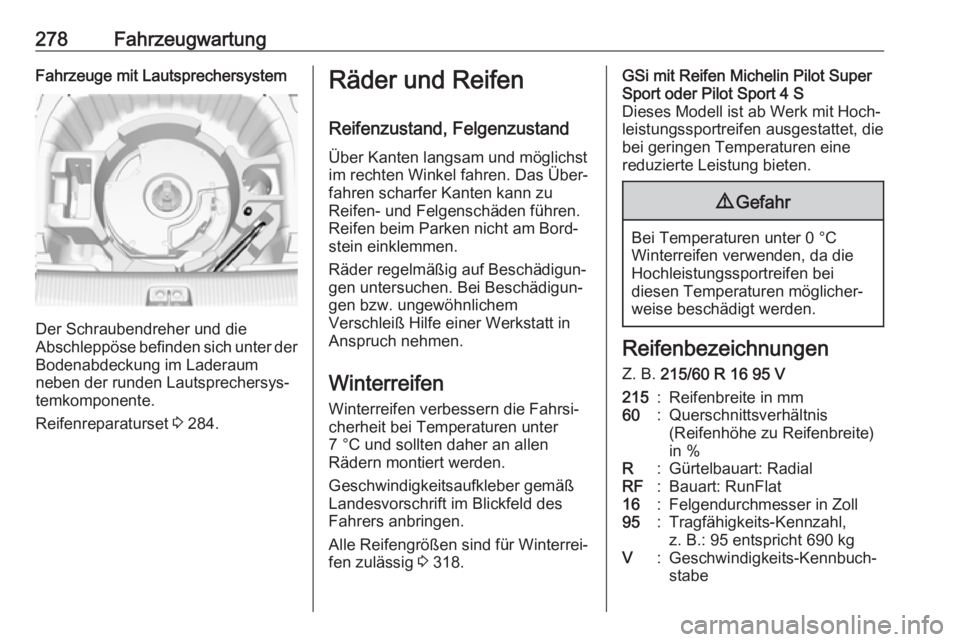

278FahrzeugwartungFahrzeuge mit Lautsprechersystem
Der Schraubendreher und die
Abschleppöse befinden sich unter der
Bodenabdeckung im Laderaum
neben der runden Lautsprechersys‐
temkomponente.
Reifenreparaturset 3 284.
Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in
Anspruch nehmen.
Winterreifen
Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 318.GSi mit Reifen Michelin Pilot Super
Sport oder Pilot Sport 4 S
Dieses Modell ist ab Werk mit Hoch‐
leistungssportreifen ausgestattet, die
bei geringen Temperaturen eine
reduzierte Leistung bieten.9 Gefahr
Bei Temperaturen unter 0 °C
Winterreifen verwenden, da die
Hochleistungssportreifen bei
diesen Temperaturen möglicher‐
weise beschädigt werden.
Reifenbezeichnungen
Z. B. 215/60 R 16 95 V
215:Reifenbreite in mm60:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat16:Felgendurchmesser in Zoll95:Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgV:Geschwindigkeits-Kennbuch‐
stabe
