OPEL INSIGNIA BREAK 2019.5 Manual de Instrucciones (in Spanish)
Manufacturer: OPEL, Model Year: 2019.5, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2019.5Pages: 351, tamaño PDF: 9.48 MB
Page 301 of 351

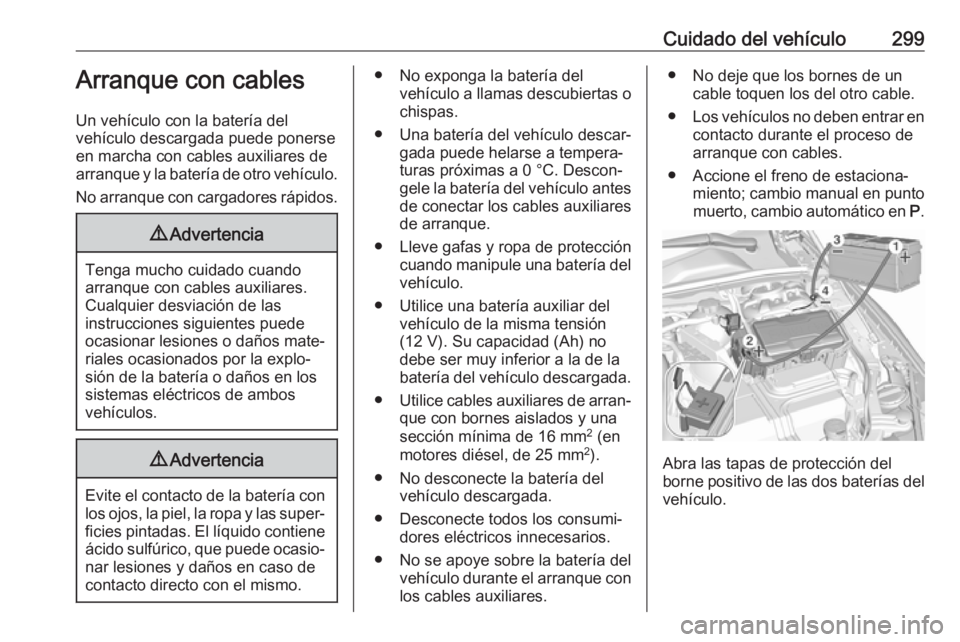

Cuidado del vehículo299Arranque con cables
Un vehículo con la batería del
vehículo descargada puede ponerse
en marcha con cables auxiliares de
arranque y la batería de otro vehículo.
No arranque con cargadores rápidos.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las
instrucciones siguientes puede
ocasionar lesiones o daños mate‐ riales ocasionados por la explo‐sión de la batería o daños en los
sistemas eléctricos de ambos
vehículos.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las super‐
ficies pintadas. El líquido contieneácido sulfúrico, que puede ocasio‐
nar lesiones y daños en caso de
contacto directo con el mismo.
● No exponga la batería del vehículo a llamas descubiertas ochispas.
● Una batería del vehículo descar‐ gada puede helarse a tempera‐
turas próximas a 0 °C. Descon‐
gele la batería del vehículo antes de conectar los cables auxiliares
de arranque.
● Lleve gafas y ropa de protección cuando manipule una batería del
vehículo.
● Utilice una batería auxiliar del vehículo de la misma tensión
(12 V). Su capacidad (Ah) no
debe ser muy inferior a la de la
batería del vehículo descargada.
● Utilice cables auxiliares de arran‐
que con bornes aislados y una
sección mínima de 16 mm 2
(en
motores diésel, de 25 mm 2
).
● No desconecte la batería del vehículo descargada.
● Desconecte todos los consumi‐ dores eléctricos innecesarios.
● No se apoye sobre la batería del vehículo durante el arranque con
los cables auxiliares.● No deje que los bornes de un cable toquen los del otro cable.
● Los vehículos no deben entrar en
contacto durante el proceso de
arranque con cables.
● Accione el freno de estaciona‐ miento; cambio manual en puntomuerto, cambio automático en P.
Abra las tapas de protección del
borne positivo de las dos baterías del
vehículo.
Page 302 of 351

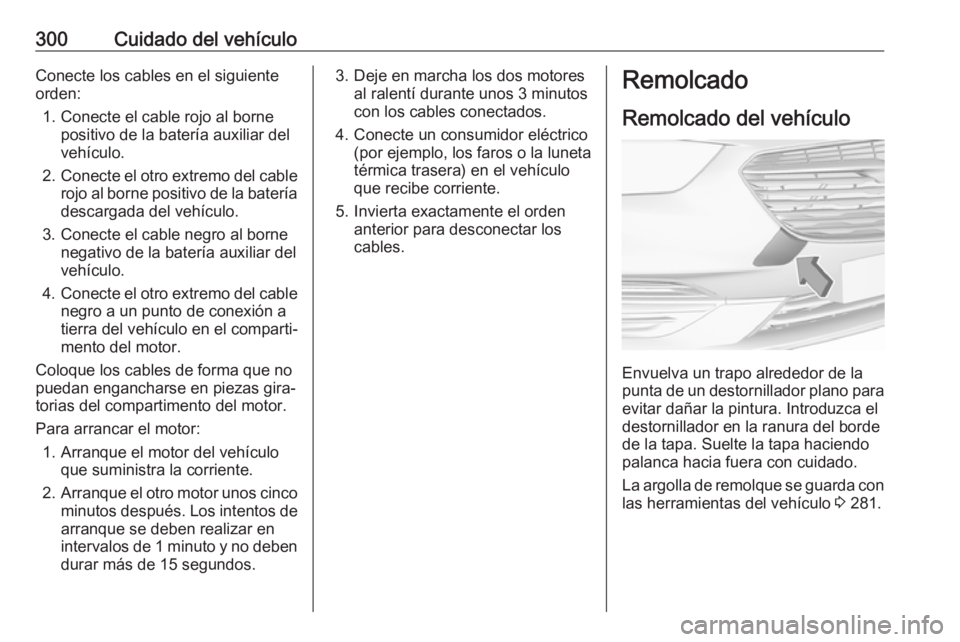

300Cuidado del vehículoConecte los cables en el siguiente
orden:
1. Conecte el cable rojo al borne positivo de la batería auxiliar del
vehículo.
2. Conecte el otro extremo del cable
rojo al borne positivo de la batería descargada del vehículo.
3. Conecte el cable negro al borne negativo de la batería auxiliar del
vehículo.
4. Conecte el otro extremo del cable
negro a un punto de conexión a
tierra del vehículo en el comparti‐
mento del motor.
Coloque los cables de forma que no
puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos cinco
minutos después. Los intentos de
arranque se deben realizar en
intervalos de 1 minuto y no deben durar más de 15 segundos.3. Deje en marcha los dos motores al ralentí durante unos 3 minutos
con los cables conectados.
4. Conecte un consumidor eléctrico (por ejemplo, los faros o la luneta
térmica trasera) en el vehículo
que recibe corriente.
5. Invierta exactamente el orden anterior para desconectar los
cables.Remolcado
Remolcado del vehículo
Envuelva un trapo alrededor de la
punta de un destornillador plano para
evitar dañar la pintura. Introduzca el
destornillador en la ranura del borde
de la tapa. Suelte la tapa haciendo
palanca hacia fuera con cuidado.
La argolla de remolque se guarda con las herramientas del vehículo 3 281.
Page 303 of 351

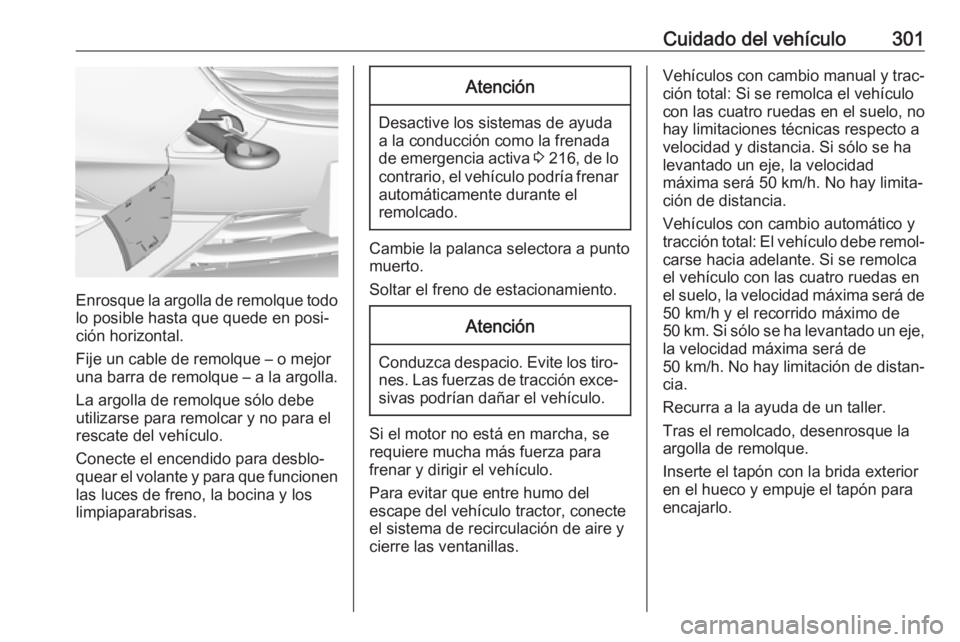

Cuidado del vehículo301
Enrosque la argolla de remolque todolo posible hasta que quede en posi‐
ción horizontal.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe
utilizarse para remolcar y no para el
rescate del vehículo.
Conecte el encendido para desblo‐
quear el volante y para que funcionen
las luces de freno, la bocina y los
limpiaparabrisas.
Atención
Desactive los sistemas de ayuda
a la conducción como la frenada
de emergencia activa 3 216 , de lo
contrario, el vehículo podría frenar automáticamente durante el
remolcado.
Cambie la palanca selectora a punto muerto.
Soltar el freno de estacionamiento.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐
sivas podrían dañar el vehículo.
Si el motor no está en marcha, se
requiere mucha más fuerza para
frenar y dirigir el vehículo.
Para evitar que entre humo del
escape del vehículo tractor, conecte
el sistema de recirculación de aire y
cierre las ventanillas.
Vehículos con cambio manual y trac‐
ción total: Si se remolca el vehículo
con las cuatro ruedas en el suelo, no
hay limitaciones técnicas respecto a
velocidad y distancia. Si sólo se ha
levantado un eje, la velocidad
máxima será 50 km/h. No hay limita‐
ción de distancia.
Vehículos con cambio automático y
tracción total: El vehículo debe remol‐ carse hacia adelante. Si se remolca
el vehículo con las cuatro ruedas en
el suelo, la velocidad máxima será de
50 km/h y el recorrido máximo de
50 km. Si sólo se ha levantado un eje, la velocidad máxima será de
50 km/h . No hay limitación de distan‐
cia.
Recurra a la ayuda de un taller.
Tras el remolcado, desenrosque la
argolla de remolque.
Inserte el tapón con la brida exterior
en el hueco y empuje el tapón para
encajarlo.
Page 304 of 351

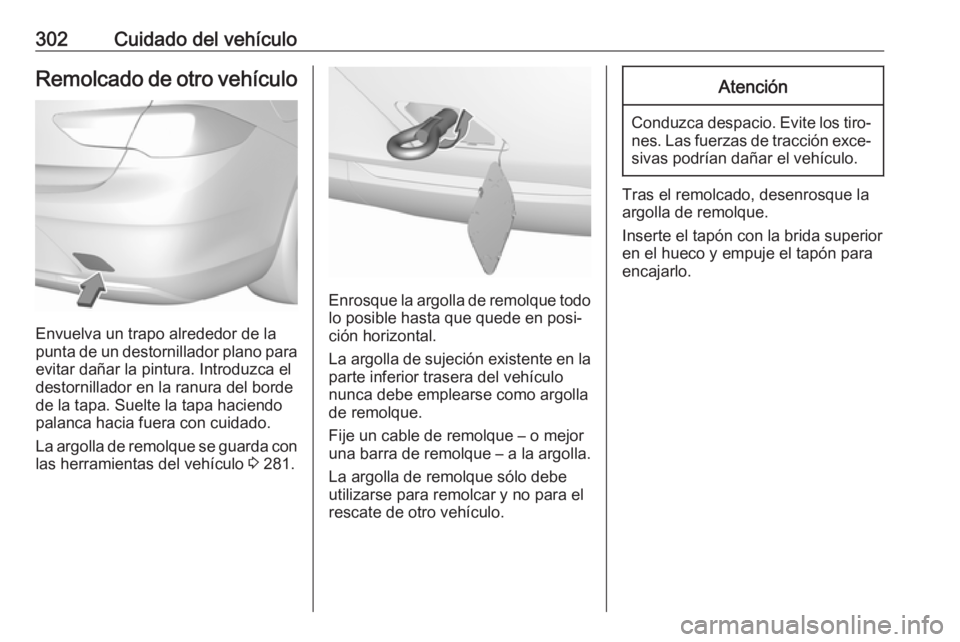

302Cuidado del vehículoRemolcado de otro vehículo
Envuelva un trapo alrededor de la
punta de un destornillador plano para evitar dañar la pintura. Introduzca el
destornillador en la ranura del borde
de la tapa. Suelte la tapa haciendo
palanca hacia fuera con cuidado.
La argolla de remolque se guarda con las herramientas del vehículo 3 281.
Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
La argolla de sujeción existente en la
parte inferior trasera del vehículo
nunca debe emplearse como argolla
de remolque.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe
utilizarse para remolcar y no para el
rescate de otro vehículo.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Tras el remolcado, desenrosque la
argolla de remolque.
Inserte el tapón con la brida superior
en el hueco y empuje el tapón para
encajarlo.
Page 305 of 351

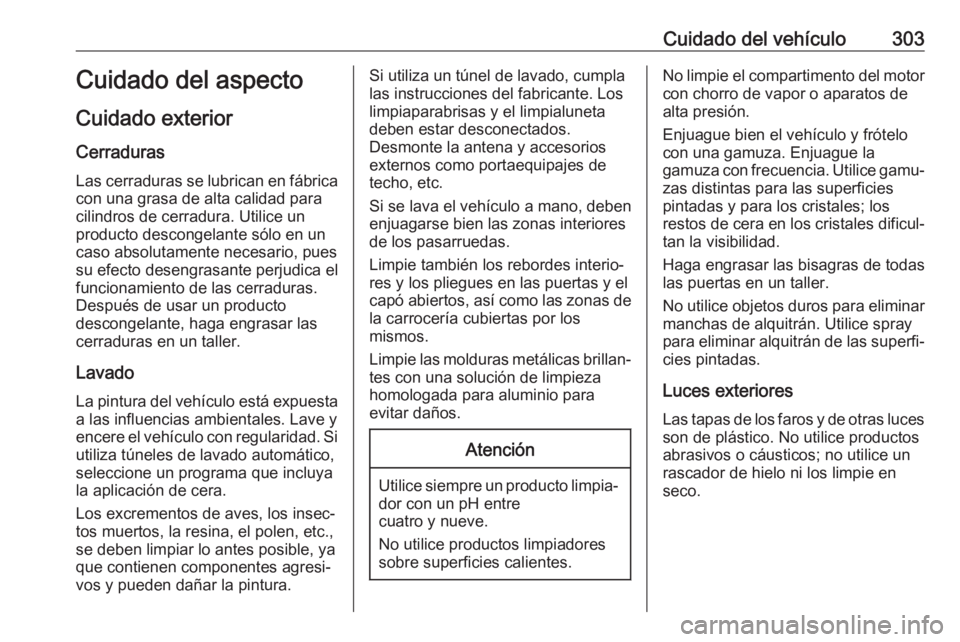

Cuidado del vehículo303Cuidado del aspecto
Cuidado exterior Cerraduras
Las cerraduras se lubrican en fábrica con una grasa de alta calidad para
cilindros de cerradura. Utilice un
producto descongelante sólo en un caso absolutamente necesario, pues
su efecto desengrasante perjudica el
funcionamiento de las cerraduras.
Después de usar un producto
descongelante, haga engrasar las
cerraduras en un taller.
Lavado
La pintura del vehículo está expuesta a las influencias ambientales. Lave y
encere el vehículo con regularidad. Si utiliza túneles de lavado automático,
seleccione un programa que incluya
la aplicación de cera.
Los excrementos de aves, los insec‐
tos muertos, la resina, el polen, etc.,
se deben limpiar lo antes posible, ya
que contienen componentes agresi‐
vos y pueden dañar la pintura.Si utiliza un túnel de lavado, cumpla
las instrucciones del fabricante. Los
limpiaparabrisas y el limpialuneta
deben estar desconectados.
Desmonte la antena y accesorios
externos como portaequipajes de
techo, etc.
Si se lava el vehículo a mano, deben
enjuagarse bien las zonas interiores
de los pasarruedas.
Limpie también los rebordes interio‐
res y los pliegues en las puertas y el
capó abiertos, así como las zonas de
la carrocería cubiertas por los
mismos.
Limpie las molduras metálicas brillan‐ tes con una solución de limpiezahomologada para aluminio para
evitar daños.Atención
Utilice siempre un producto limpia‐ dor con un pH entre
cuatro y nueve.
No utilice productos limpiadores
sobre superficies calientes.
No limpie el compartimento del motor
con chorro de vapor o aparatos de alta presión.
Enjuague bien el vehículo y frótelo
con una gamuza. Enjuague la
gamuza con frecuencia. Utilice gamu‐
zas distintas para las superficies
pintadas y para los cristales; los
restos de cera en los cristales dificul‐ tan la visibilidad.
Haga engrasar las bisagras de todas
las puertas en un taller.
No utilice objetos duros para eliminar manchas de alquitrán. Utilice spray
para eliminar alquitrán de las superfi‐ cies pintadas.
Luces exteriores Las tapas de los faros y de otras luces
son de plástico. No utilice productos
abrasivos o cáusticos; no utilice un
rascador de hielo ni los limpie en
seco.
Page 306 of 351

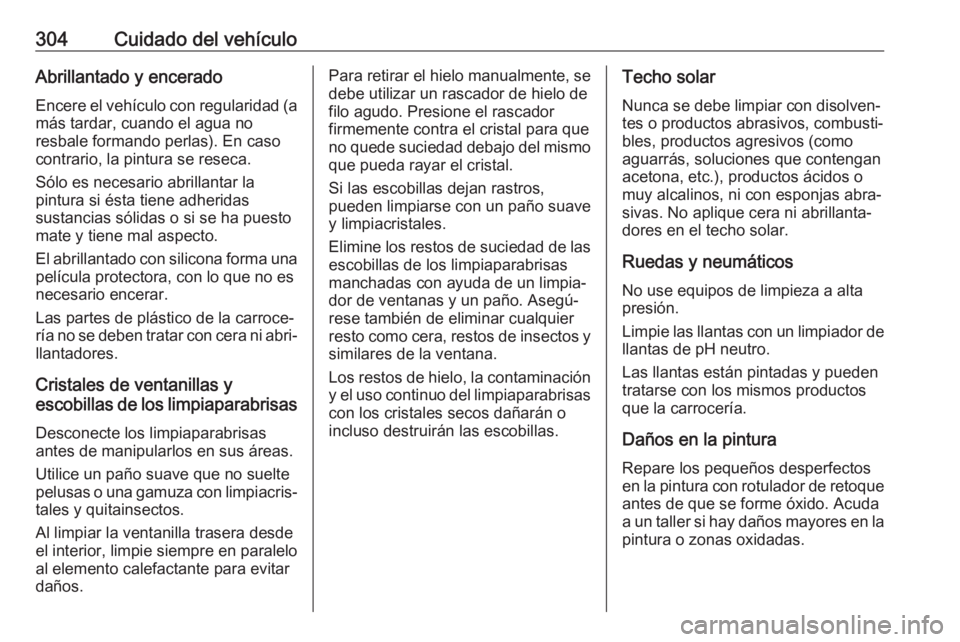

304Cuidado del vehículoAbrillantado y enceradoEncere el vehículo con regularidad (a más tardar, cuando el agua no
resbale formando perlas). En caso
contrario, la pintura se reseca.
Sólo es necesario abrillantar la
pintura si ésta tiene adheridas
sustancias sólidas o si se ha puesto
mate y tiene mal aspecto.
El abrillantado con silicona forma una
película protectora, con lo que no es
necesario encerar.
Las partes de plástico de la carroce‐
ría no se deben tratar con cera ni abri‐ llantadores.
Cristales de ventanillas y
escobillas de los limpiaparabrisas
Desconecte los limpiaparabrisas
antes de manipularlos en sus áreas.
Utilice un paño suave que no suelte
pelusas o una gamuza con limpiacris‐ tales y quitainsectos.
Al limpiar la ventanilla trasera desde
el interior, limpie siempre en paralelo al elemento calefactante para evitar
daños.Para retirar el hielo manualmente, se
debe utilizar un rascador de hielo de
filo agudo. Presione el rascador
firmemente contra el cristal para que
no quede suciedad debajo del mismo que pueda rayar el cristal.
Si las escobillas dejan rastros,
pueden limpiarse con un paño suave
y limpiacristales.
Elimine los restos de suciedad de las
escobillas de los limpiaparabrisas
manchadas con ayuda de un limpia‐
dor de ventanas y un paño. Asegú‐
rese también de eliminar cualquier
resto como cera, restos de insectos y
similares de la ventana.
Los restos de hielo, la contaminación y el uso continuo del limpiaparabrisas
con los cristales secos dañarán o
incluso destruirán las escobillas.Techo solar
Nunca se debe limpiar con disolven‐
tes o productos abrasivos, combusti‐
bles, productos agresivos (como
aguarrás, soluciones que contengan
acetona, etc.), productos ácidos o
muy alcalinos, ni con esponjas abra‐ sivas. No aplique cera ni abrillanta‐
dores en el techo solar.
Ruedas y neumáticos No use equipos de limpieza a alta
presión.
Limpie las llantas con un limpiador de llantas de pH neutro.
Las llantas están pintadas y pueden
tratarse con los mismos productos
que la carrocería.
Daños en la pintura
Repare los pequeños desperfectos en la pintura con rotulador de retoque antes de que se forme óxido. Acuda
a un taller si hay daños mayores en la
pintura o zonas oxidadas.
Page 307 of 351

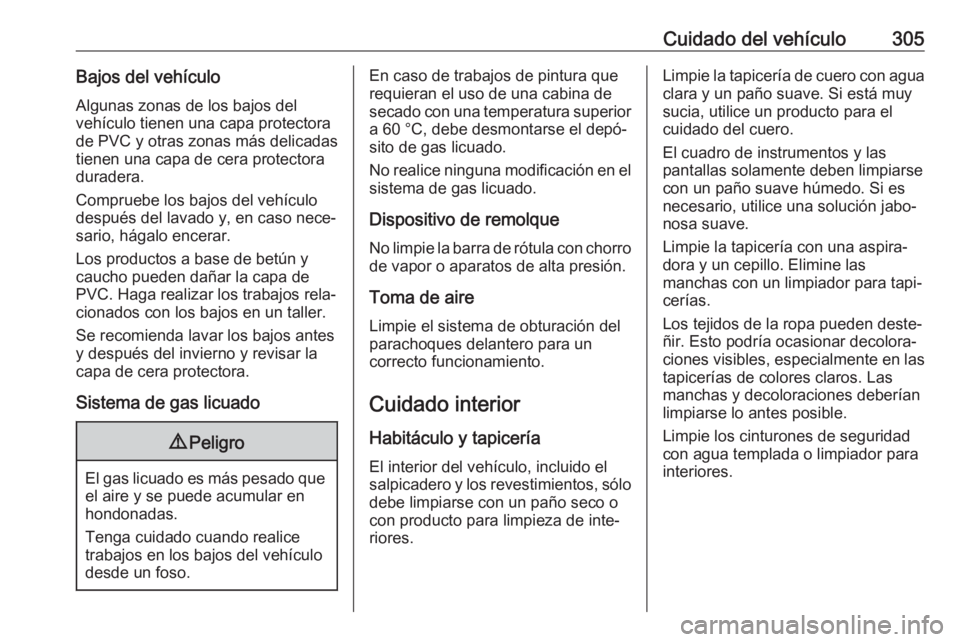

Cuidado del vehículo305Bajos del vehículoAlgunas zonas de los bajos del
vehículo tienen una capa protectora
de PVC y otras zonas más delicadas
tienen una capa de cera protectora
duradera.
Compruebe los bajos del vehículo
después del lavado y, en caso nece‐
sario, hágalo encerar.
Los productos a base de betún y
caucho pueden dañar la capa de
PVC. Haga realizar los trabajos rela‐
cionados con los bajos en un taller.
Se recomienda lavar los bajos antes
y después del invierno y revisar la
capa de cera protectora.
Sistema de gas licuado9 Peligro
El gas licuado es más pesado que
el aire y se puede acumular en
hondonadas.
Tenga cuidado cuando realice
trabajos en los bajos del vehículo
desde un foso.
En caso de trabajos de pintura que
requieran el uso de una cabina de
secado con una temperatura superior
a 60 °C, debe desmontarse el depó‐
sito de gas licuado.
No realice ninguna modificación en el
sistema de gas licuado.
Dispositivo de remolque No limpie la barra de rótula con chorro
de vapor o aparatos de alta presión.
Toma de aire
Limpie el sistema de obturación del
parachoques delantero para un
correcto funcionamiento.
Cuidado interior Habitáculo y tapiceríaEl interior del vehículo, incluido el
salpicadero y los revestimientos, sólo
debe limpiarse con un paño seco o
con producto para limpieza de inte‐
riores.Limpie la tapicería de cuero con agua
clara y un paño suave. Si está muy
sucia, utilice un producto para el
cuidado del cuero.
El cuadro de instrumentos y las
pantallas solamente deben limpiarse con un paño suave húmedo. Si es
necesario, utilice una solución jabo‐
nosa suave.
Limpie la tapicería con una aspira‐
dora y un cepillo. Elimine las
manchas con un limpiador para tapi‐
cerías.
Los tejidos de la ropa pueden deste‐
ñir. Esto podría ocasionar decolora‐
ciones visibles, especialmente en las tapicerías de colores claros. Las
manchas y decoloraciones deberían
limpiarse lo antes posible.
Limpie los cinturones de seguridad
con agua templada o limpiador para
interiores.
Page 308 of 351

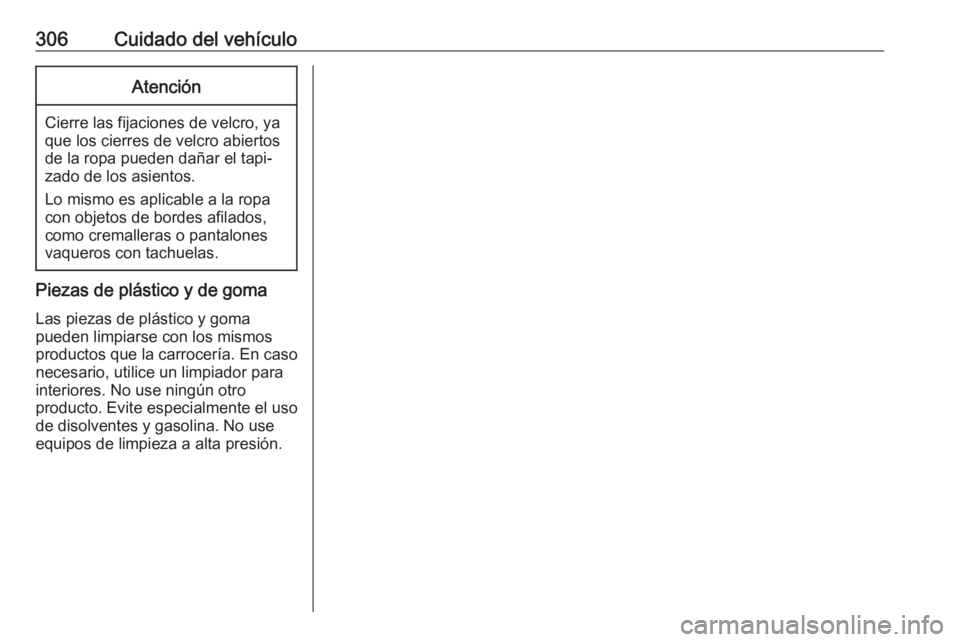

306Cuidado del vehículoAtención
Cierre las fijaciones de velcro, ya
que los cierres de velcro abiertos de la ropa pueden dañar el tapi‐
zado de los asientos.
Lo mismo es aplicable a la ropa
con objetos de bordes afilados,
como cremalleras o pantalones
vaqueros con tachuelas.
Piezas de plástico y de goma
Las piezas de plástico y goma
pueden limpiarse con los mismos
productos que la carrocería. En caso
necesario, utilice un limpiador para
interiores. No use ningún otro
producto. Evite especialmente el uso
de disolventes y gasolina. No use
equipos de limpieza a alta presión.
Page 309 of 351

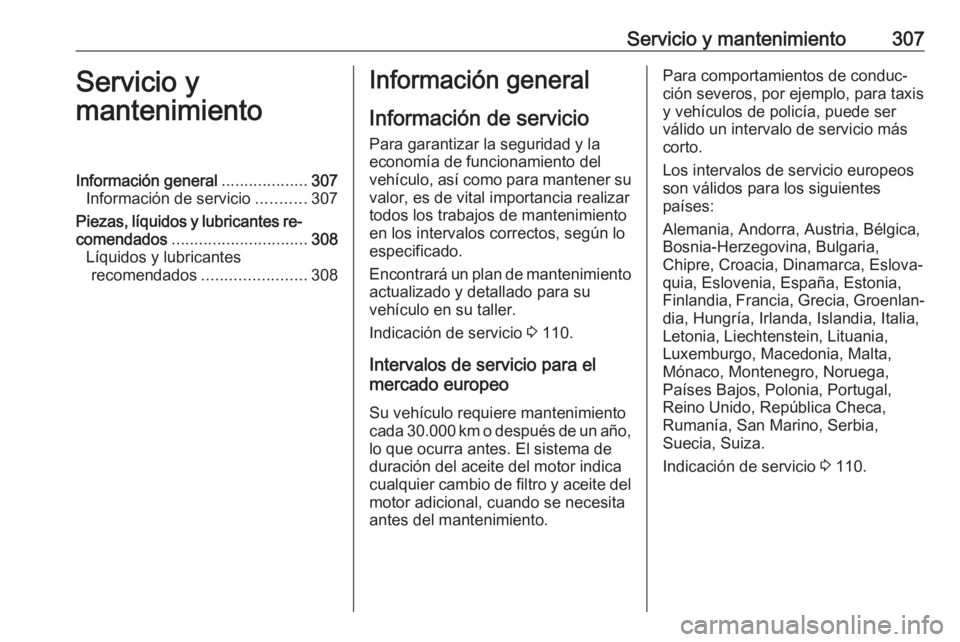

Servicio y mantenimiento307Servicio y
mantenimientoInformación general ...................307
Información de servicio ...........307
Piezas, líquidos y lubricantes re‐
comendados .............................. 308
Líquidos y lubricantes recomendados ....................... 308Información general
Información de servicio
Para garantizar la seguridad y la
economía de funcionamiento del
vehículo, así como para mantener su
valor, es de vital importancia realizar
todos los trabajos de mantenimiento
en los intervalos correctos, según lo
especificado.
Encontrará un plan de mantenimiento actualizado y detallado para su
vehículo en su taller.
Indicación de servicio 3 110.
Intervalos de servicio para el
mercado europeo
Su vehículo requiere mantenimiento
cada 30.000 km o después de un año, lo que ocurra antes. El sistema de
duración del aceite del motor indica
cualquier cambio de filtro y aceite del
motor adicional, cuando se necesita
antes del mantenimiento.Para comportamientos de conduc‐
ción severos, por ejemplo, para taxis
y vehículos de policía, puede ser
válido un intervalo de servicio más
corto.
Los intervalos de servicio europeos son válidos para los siguientes
países:
Alemania, Andorra, Austria, Bélgica,
Bosnia-Herzegovina, Bulgaria,
Chipre, Croacia, Dinamarca, Eslova‐
quia, Eslovenia, España, Estonia,
Finlandia, Francia, Grecia, Groenlan‐ dia, Hungría, Irlanda, Islandia, Italia,
Letonia, Liechtenstein, Lituania,
Luxemburgo, Macedonia, Malta,
Mónaco, Montenegro, Noruega,
Países Bajos, Polonia, Portugal,
Reino Unido, República Checa,
Rumanía, San Marino, Serbia,
Suecia, Suiza.
Indicación de servicio 3 110.
Page 310 of 351

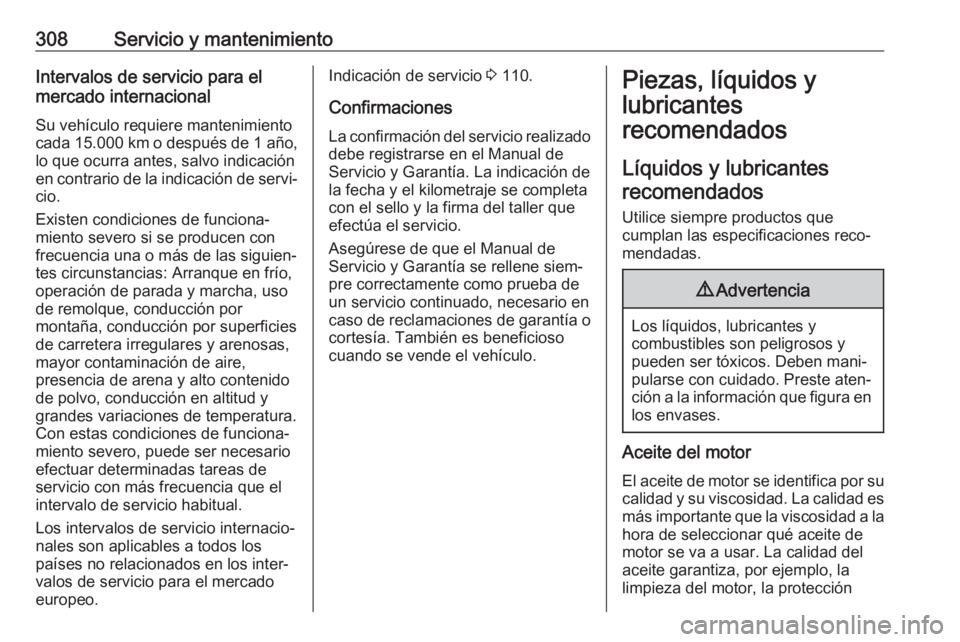

308Servicio y mantenimientoIntervalos de servicio para el
mercado internacional
Su vehículo requiere mantenimiento cada 15.000 km o después de 1 año,
lo que ocurra antes, salvo indicación
en contrario de la indicación de servi‐ cio.
Existen condiciones de funciona‐
miento severo si se producen con
frecuencia una o más de las siguien‐
tes circunstancias: Arranque en frío,
operación de parada y marcha, uso
de remolque, conducción por
montaña, conducción por superficies
de carretera irregulares y arenosas,
mayor contaminación de aire,
presencia de arena y alto contenido
de polvo, conducción en altitud y grandes variaciones de temperatura.
Con estas condiciones de funciona‐
miento severo, puede ser necesario
efectuar determinadas tareas de
servicio con más frecuencia que el
intervalo de servicio habitual.
Los intervalos de servicio internacio‐
nales son aplicables a todos los
países no relacionados en los inter‐
valos de servicio para el mercado
europeo.Indicación de servicio 3 110.
Confirmaciones
La confirmación del servicio realizado debe registrarse en el Manual de
Servicio y Garantía. La indicación de
la fecha y el kilometraje se completa
con el sello y la firma del taller que
efectúa el servicio.
Asegúrese de que el Manual de
Servicio y Garantía se rellene siem‐
pre correctamente como prueba de
un servicio continuado, necesario en
caso de reclamaciones de garantía o
cortesía. También es beneficioso
cuando se vende el vehículo.Piezas, líquidos y
lubricantes
recomendados
Líquidos y lubricantes recomendados
Utilice siempre productos que
cumplan las especificaciones reco‐
mendadas.9 Advertencia
Los líquidos, lubricantes y
combustibles son peligrosos y
pueden ser tóxicos. Deben mani‐ pularse con cuidado. Preste aten‐
ción a la información que figura en
los envases.
Aceite del motor
El aceite de motor se identifica por su calidad y su viscosidad. La calidad es
más importante que la viscosidad a la
hora de seleccionar qué aceite de
motor se va a usar. La calidad del
aceite garantiza, por ejemplo, la
limpieza del motor, la protección
