Page 311 of 351

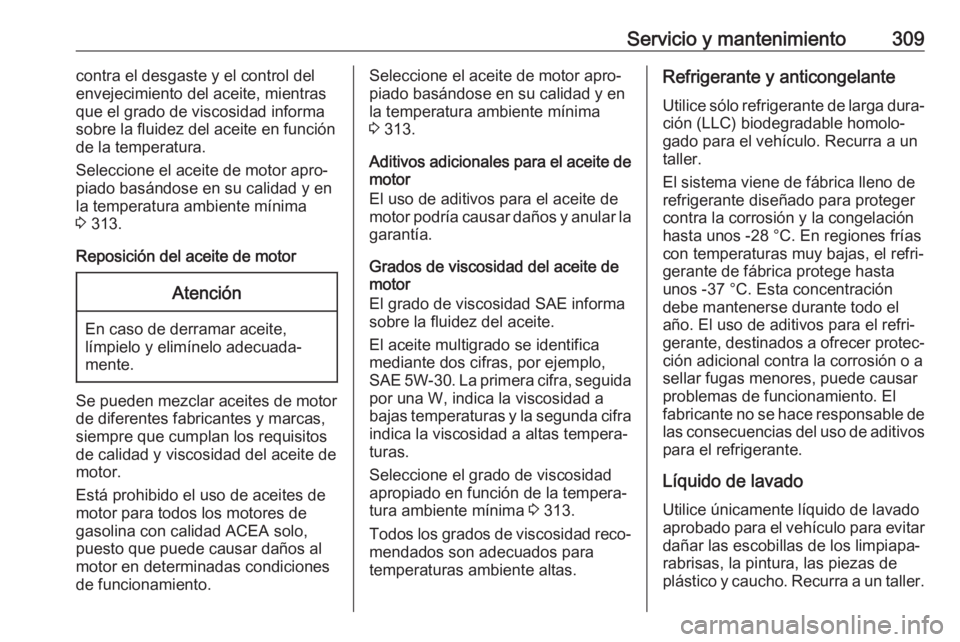

Servicio y mantenimiento309contra el desgaste y el control del
envejecimiento del aceite, mientras
que el grado de viscosidad informa
sobre la fluidez del aceite en función
de la temperatura.
Seleccione el aceite de motor apro‐
piado basándose en su calidad y en
la temperatura ambiente mínima
3 313.
Reposición del aceite de motorAtención
En caso de derramar aceite, límpielo y elimínelo adecuada‐
mente.
Se pueden mezclar aceites de motor de diferentes fabricantes y marcas,
siempre que cumplan los requisitos
de calidad y viscosidad del aceite de
motor.
Está prohibido el uso de aceites de
motor para todos los motores de
gasolina con calidad ACEA solo,
puesto que puede causar daños al
motor en determinadas condiciones
de funcionamiento.
Seleccione el aceite de motor apro‐
piado basándose en su calidad y en
la temperatura ambiente mínima
3 313.
Aditivos adicionales para el aceite de motor
El uso de aditivos para el aceite de
motor podría causar daños y anular la garantía.
Grados de viscosidad del aceite de motor
El grado de viscosidad SAE informa
sobre la fluidez del aceite.
El aceite multigrado se identifica
mediante dos cifras, por ejemplo,
SAE 5W-30. La primera cifra, seguida
por una W, indica la viscosidad a
bajas temperaturas y la segunda cifra indica la viscosidad a altas tempera‐
turas.
Seleccione el grado de viscosidad
apropiado en función de la tempera‐
tura ambiente mínima 3 313.
Todos los grados de viscosidad reco‐
mendados son adecuados para
temperaturas ambiente altas.Refrigerante y anticongelante
Utilice sólo refrigerante de larga dura‐ ción (LLC) biodegradable homolo‐
gado para el vehículo. Recurra a un
taller.
El sistema viene de fábrica lleno de
refrigerante diseñado para proteger
contra la corrosión y la congelación
hasta unos -28 °C. En regiones frías
con temperaturas muy bajas, el refri‐
gerante de fábrica protege hasta
unos -37 °C. Esta concentración debe mantenerse durante todo el
año. El uso de aditivos para el refri‐ gerante, destinados a ofrecer protec‐
ción adicional contra la corrosión o a
sellar fugas menores, puede causar
problemas de funcionamiento. El
fabricante no se hace responsable de las consecuencias del uso de aditivos
para el refrigerante.
Líquido de lavadoUtilice únicamente líquido de lavado
aprobado para el vehículo para evitar
dañar las escobillas de los limpiapa‐
rabrisas, la pintura, las piezas de
plástico y caucho. Recurra a un taller.

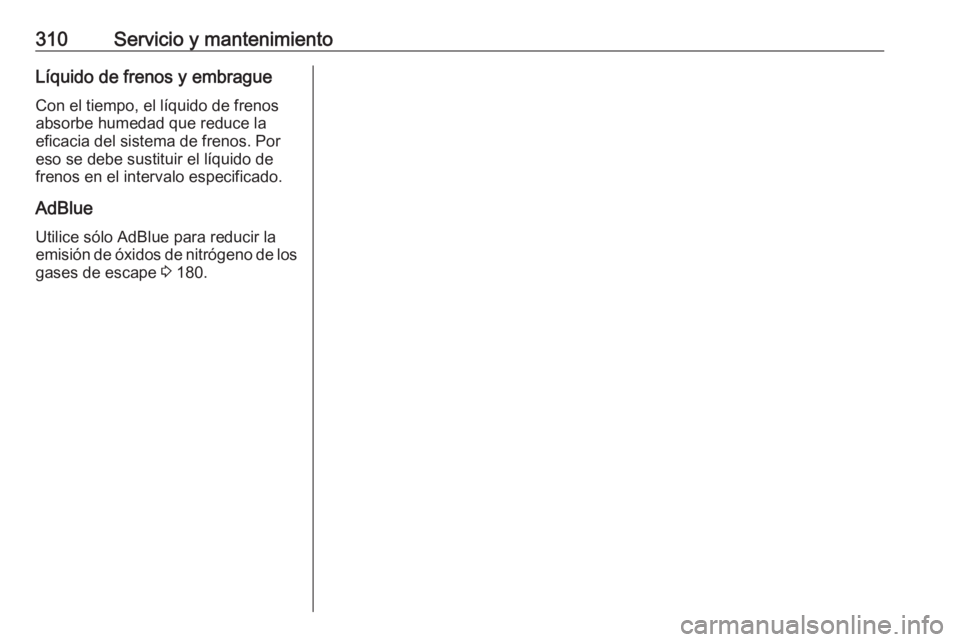

Page 312 of 351

310Servicio y mantenimientoLíquido de frenos y embragueCon el tiempo, el líquido de frenos
absorbe humedad que reduce la
eficacia del sistema de frenos. Por
eso se debe sustituir el líquido de
frenos en el intervalo especificado.
AdBlue Utilice sólo AdBlue para reducir la
emisión de óxidos de nitrógeno de los gases de escape 3 180.
Page 313 of 351

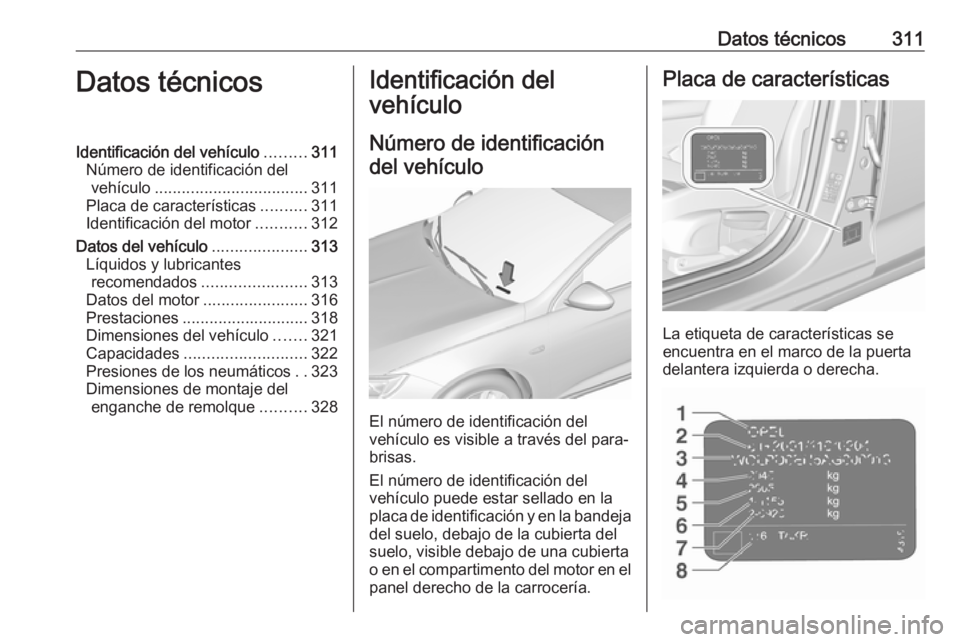

Datos técnicos311Datos técnicosIdentificación del vehículo.........311
Número de identificación del vehículo .................................. 311
Placa de características ..........311
Identificación del motor ...........312
Datos del vehículo .....................313
Líquidos y lubricantes recomendados ....................... 313
Datos del motor .......................316
Prestaciones ............................ 318
Dimensiones del vehículo .......321
Capacidades ........................... 322
Presiones de los neumáticos ..323
Dimensiones de montaje del enganche de remolque ..........328Identificación del
vehículo
Número de identificación del vehículo
El número de identificación del
vehículo es visible a través del para‐ brisas.
El número de identificación del
vehículo puede estar sellado en la
placa de identificación y en la bandeja del suelo, debajo de la cubierta del
suelo, visible debajo de una cubierta
o en el compartimento del motor en el panel derecho de la carrocería.
Placa de características
La etiqueta de características se
encuentra en el marco de la puerta
delantera izquierda o derecha.
Page 314 of 351

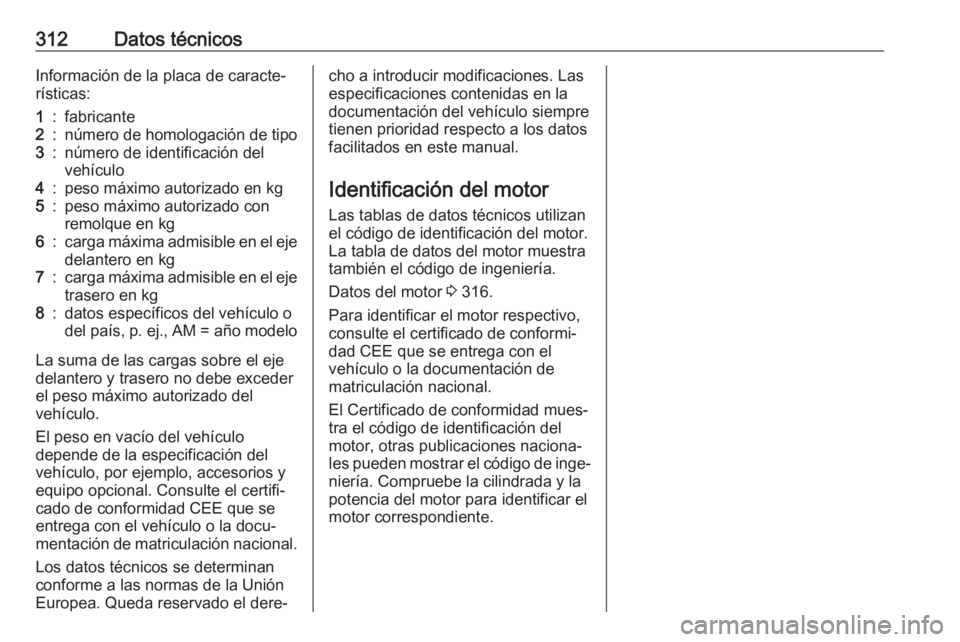

312Datos técnicosInformación de la placa de caracte‐
rísticas:1:fabricante2:número de homologación de tipo3:número de identificación del
vehículo4:peso máximo autorizado en kg5:peso máximo autorizado con
remolque en kg6:carga máxima admisible en el eje delantero en kg7:carga máxima admisible en el eje
trasero en kg8:datos específicos del vehículo o
del país, p. ej., AM = año modelo
La suma de las cargas sobre el eje
delantero y trasero no debe exceder
el peso máximo autorizado del
vehículo.
El peso en vacío del vehículo
depende de la especificación del vehículo, por ejemplo, accesorios y
equipo opcional. Consulte el certifi‐
cado de conformidad CEE que se
entrega con el vehículo o la docu‐ mentación de matriculación nacional.
Los datos técnicos se determinan
conforme a las normas de la Unión
Europea. Queda reservado el dere‐
cho a introducir modificaciones. Las
especificaciones contenidas en la
documentación del vehículo siempre
tienen prioridad respecto a los datos
facilitados en este manual.
Identificación del motor
Las tablas de datos técnicos utilizan
el código de identificación del motor.
La tabla de datos del motor muestra también el código de ingeniería.
Datos del motor 3 316.
Para identificar el motor respectivo,
consulte el certificado de conformi‐
dad CEE que se entrega con el
vehículo o la documentación de
matriculación nacional.
El Certificado de conformidad mues‐
tra el código de identificación del motor, otras publicaciones naciona‐
les pueden mostrar el código de inge‐ niería. Compruebe la cilindrada y la
potencia del motor para identificar el
motor correspondiente.

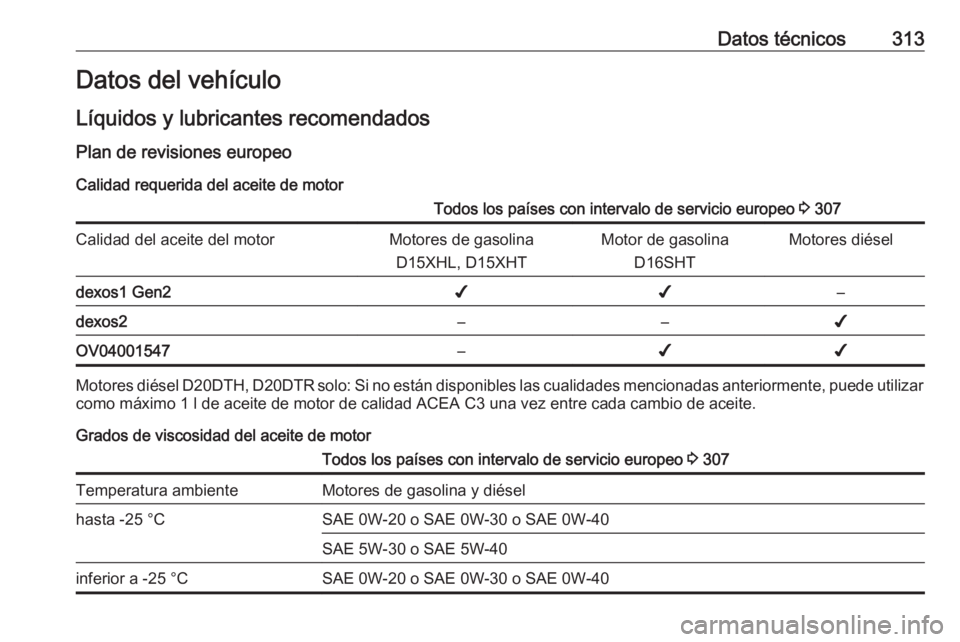

Page 315 of 351

Datos técnicos313Datos del vehículo
Líquidos y lubricantes recomendados
Plan de revisiones europeo Calidad requerida del aceite de motorTodos los países con intervalo de servicio europeo 3 307Calidad del aceite del motorMotores de gasolina
D15XHL, D15XHTMotor de gasolina D16SHTMotores diéseldexos1 Gen2✔✔–dexos2––✔OV04001547–✔✔
Motores diésel D20DTH, D20DTR solo: Si no están disponibles las cualidades mencionadas anteriormente, puede utilizarcomo máximo 1 l de aceite de motor de calidad ACEA C3 una vez entre cada cambio de aceite.
Grados de viscosidad del aceite de motor
Todos los países con intervalo de servicio europeo 3 307Temperatura ambienteMotores de gasolina y diéselhasta -25 °CSAE 0W-20 o SAE 0W-30 o SAE 0W-40SAE 5W-30 o SAE 5W-40inferior a -25 °CSAE 0W-20 o SAE 0W-30 o SAE 0W-40
Page 316 of 351

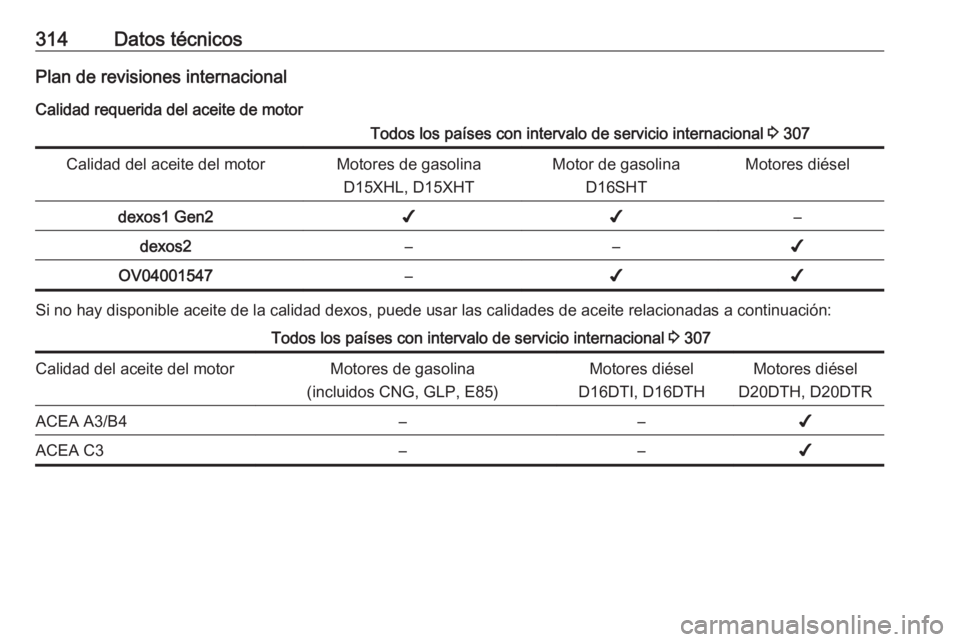

314Datos técnicosPlan de revisiones internacionalCalidad requerida del aceite de motorTodos los países con intervalo de servicio internacional 3 307Calidad del aceite del motorMotores de gasolina
D15XHL, D15XHTMotor de gasolina D16SHTMotores diéseldexos1 Gen2✔✔–dexos2––✔OV04001547–✔✔
Si no hay disponible aceite de la calidad dexos, puede usar las calidades de aceite relacionadas a continuación:
Todos los países con intervalo de servicio internacional 3 307Calidad del aceite del motorMotores de gasolina
(incluidos CNG, GLP, E85)Motores diésel
D16DTI, D16DTHMotores diésel
D20DTH, D20DTRACEA A3/B4––✔ACEA C3––✔
Page 317 of 351

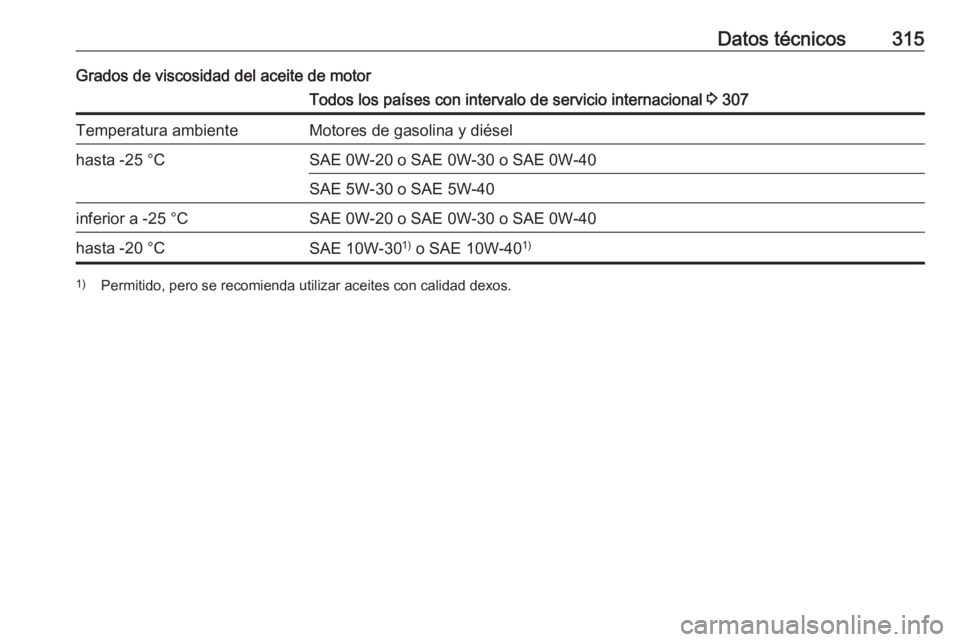

Datos técnicos315Grados de viscosidad del aceite de motorTodos los países con intervalo de servicio internacional 3 307Temperatura ambienteMotores de gasolina y diéselhasta -25 °CSAE 0W-20 o SAE 0W-30 o SAE 0W-40SAE 5W-30 o SAE 5W-40inferior a -25 °CSAE 0W-20 o SAE 0W-30 o SAE 0W-40hasta -20 °CSAE 10W-30 1)
o SAE 10W-40 1)1)
Permitido, pero se recomienda utilizar aceites con calidad dexos.
Page 318 of 351
![OPEL INSIGNIA BREAK 2019.5 Manual de Instrucciones (in Spanish) 316Datos técnicosDatos del motorDistintivo del motorD15XHLD15XHTD16SHTDesignación comercial1.5T1.5T1.6TCódigo de ingenieríaD15XHTD15XHTD16SHTCilindrada [cm3
]149014901598Potencia del motor [kW]103 OPEL INSIGNIA BREAK 2019.5 Manual de Instrucciones (in Spanish) 316Datos técnicosDatos del motorDistintivo del motorD15XHLD15XHTD16SHTDesignación comercial1.5T1.5T1.6TCódigo de ingenieríaD15XHTD15XHTD16SHTCilindrada [cm3
]149014901598Potencia del motor [kW]103](/img/37/20315/w960_20315-317.png)

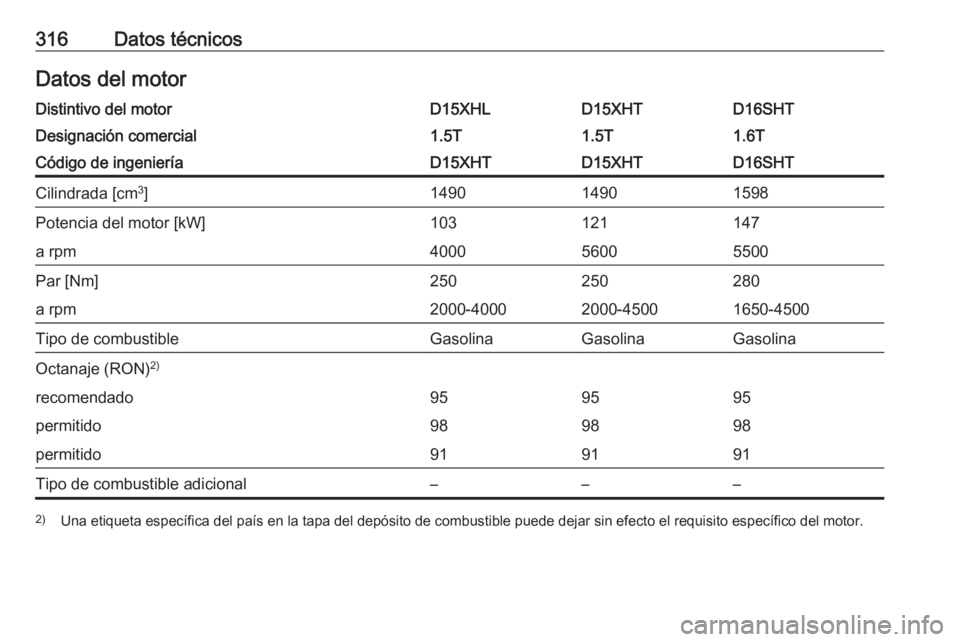

316Datos técnicosDatos del motorDistintivo del motorD15XHLD15XHTD16SHTDesignación comercial1.5T1.5T1.6TCódigo de ingenieríaD15XHTD15XHTD16SHTCilindrada [cm3
]149014901598Potencia del motor [kW]103121147a rpm400056005500Par [Nm]250250280a rpm2000-40002000-45001650-4500Tipo de combustibleGasolinaGasolinaGasolinaOctanaje (RON) 2)recomendado959595permitido989898permitido919191Tipo de combustible adicional–––2)
Una etiqueta específica del país en la tapa del depósito de combustible puede dejar sin efecto el requisito específico del motor.
Page 319 of 351
![OPEL INSIGNIA BREAK 2019.5 Manual de Instrucciones (in Spanish) Datos técnicos317Distintivo del motorD16DTID16DTHD20DTHD20DTRDesignación comercial1.61.62.02.0Código de ingenieríaD16DTID16DTHD20DTHD20DTRCilindrada [cm3
]1598159819561956Potencia del motor [kW]81 OPEL INSIGNIA BREAK 2019.5 Manual de Instrucciones (in Spanish) Datos técnicos317Distintivo del motorD16DTID16DTHD20DTHD20DTRDesignación comercial1.61.62.02.0Código de ingenieríaD16DTID16DTHD20DTHD20DTRCilindrada [cm3
]1598159819561956Potencia del motor [kW]81](/img/37/20315/w960_20315-318.png)

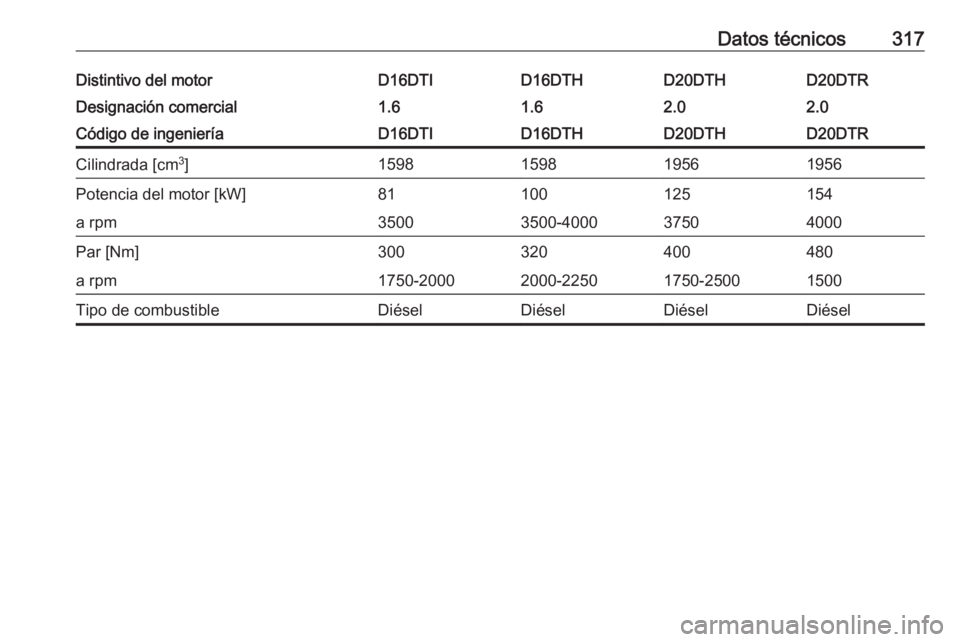

Datos técnicos317Distintivo del motorD16DTID16DTHD20DTHD20DTRDesignación comercial1.61.62.02.0Código de ingenieríaD16DTID16DTHD20DTHD20DTRCilindrada [cm3
]1598159819561956Potencia del motor [kW]81100125154a rpm35003500-400037504000Par [Nm]300320400480a rpm1750-20002000-22501750-25001500Tipo de combustibleDiéselDiéselDiéselDiésel
Page 320 of 351
![OPEL INSIGNIA BREAK 2019.5 Manual de Instrucciones (in Spanish) 318Datos técnicosPrestacionesGrand SportMotorD15XHLD15XHTD16SHTVelocidad máxima [km/h]Cambio manual210222235Cambio automático–218232MotorD16DTID16DTH
D20DTH
TD 3)D20DTH
TT 4)
D20DTR
Velocidad má OPEL INSIGNIA BREAK 2019.5 Manual de Instrucciones (in Spanish) 318Datos técnicosPrestacionesGrand SportMotorD15XHLD15XHTD16SHTVelocidad máxima [km/h]Cambio manual210222235Cambio automático–218232MotorD16DTID16DTH
D20DTH
TD 3)D20DTH
TT 4)
D20DTR
Velocidad má](/img/37/20315/w960_20315-319.png)

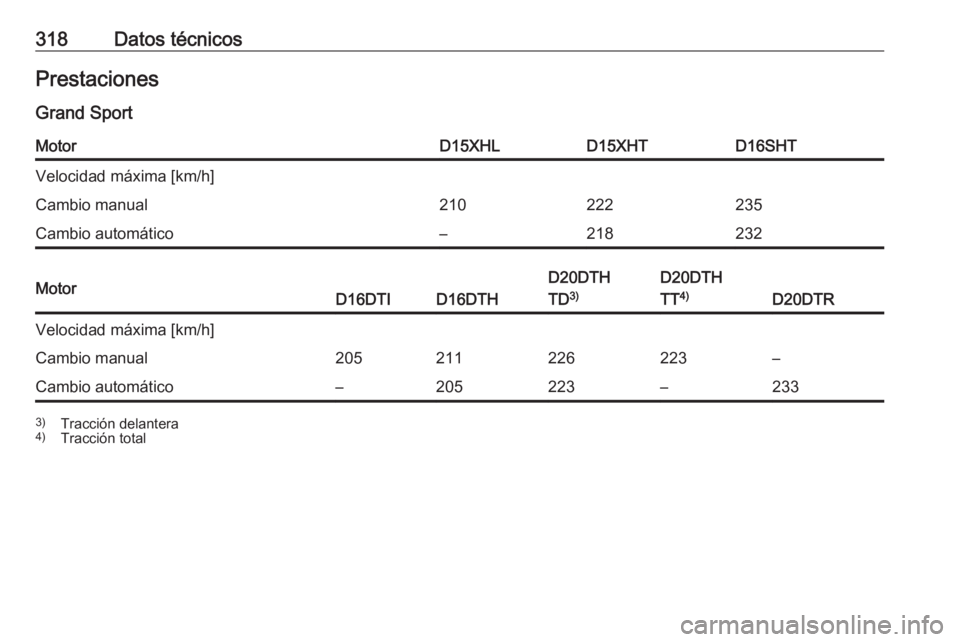

318Datos técnicosPrestacionesGrand SportMotorD15XHLD15XHTD16SHTVelocidad máxima [km/h]Cambio manual210222235Cambio automático–218232MotorD16DTID16DTH
D20DTH
TD 3)D20DTH
TT 4)
D20DTR
Velocidad máxima [km/h]Cambio manual205211226223–Cambio automático–205223–2333)
Tracción delantera
4) Tracción total
