OPEL INSIGNIA BREAK 2019.5 Manual de Instruções (in Portugues)
Manufacturer: OPEL, Model Year: 2019.5, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2019.5Pages: 355, PDF Size: 9.47 MB
Page 11 of 355

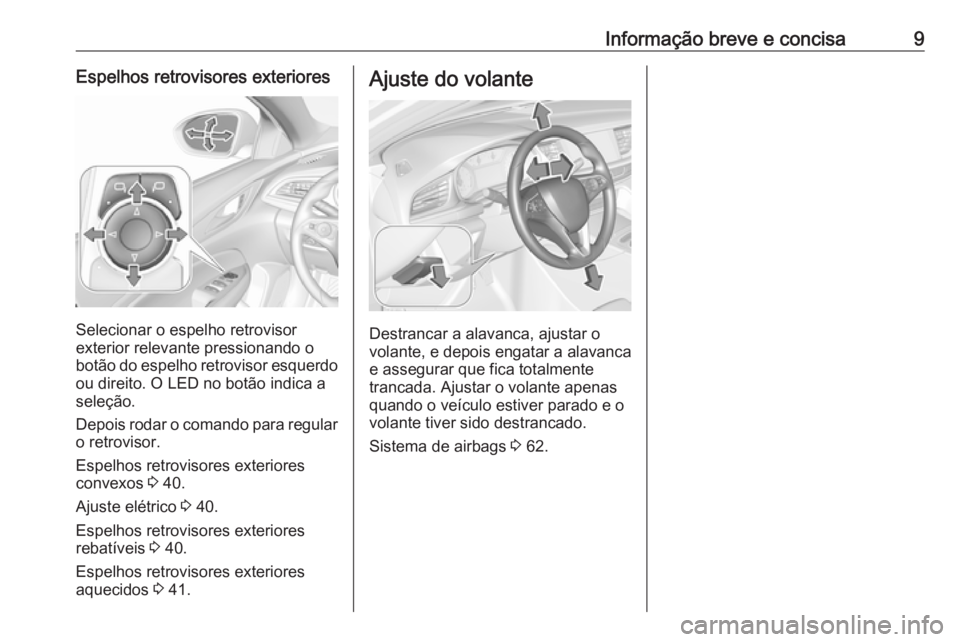

Informação breve e concisa9Espelhos retrovisores exteriores
Selecionar o espelho retrovisor
exterior relevante pressionando o
botão do espelho retrovisor esquerdo
ou direito. O LED no botão indica a
seleção.
Depois rodar o comando para regular o retrovisor.
Espelhos retrovisores exteriores
convexos 3 40.
Ajuste elétrico 3 40.
Espelhos retrovisores exteriores
rebatíveis 3 40.
Espelhos retrovisores exteriores
aquecidos 3 41.
Ajuste do volante
Destrancar a alavanca, ajustar o
volante, e depois engatar a alavanca
e assegurar que fica totalmente
trancada. Ajustar o volante apenas
quando o veículo estiver parado e o
volante tiver sido destrancado.
Sistema de airbags 3 62.
Page 12 of 355

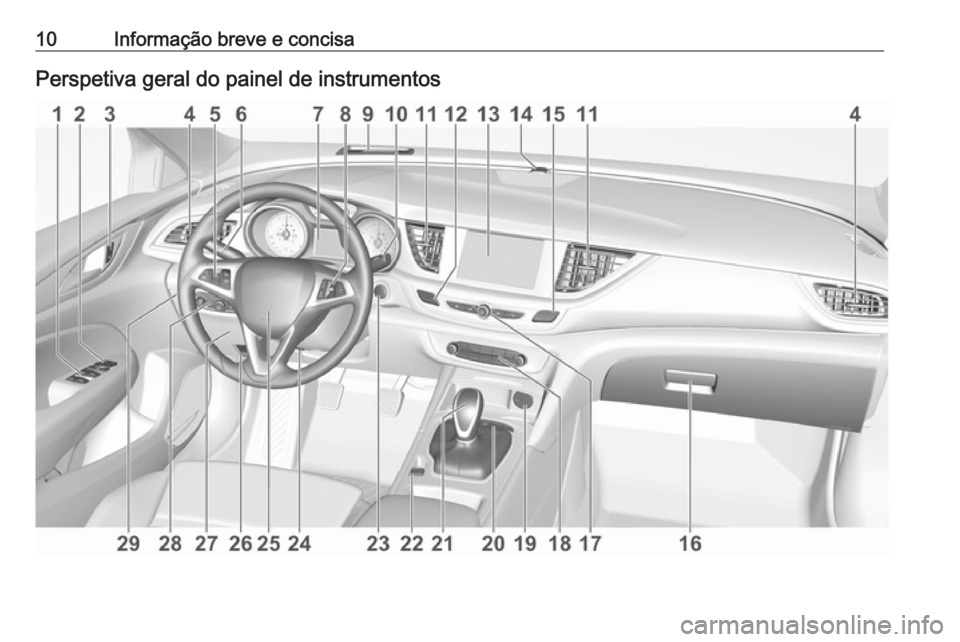

10Informação breve e concisaPerspetiva geral do painel de instrumentos
Page 13 of 355
Informação breve e concisa111Vidros eléctricos .................... 43
2 Espelhos retrovisores
exteriores .............................. 40
3 Sistema de fecho
centralizado das portas .........27
4 Grelhas de ventilação
laterais ................................ 167
5 Comando da velocidade
de cruzeiro ......................... 198
Limitador de velocidade ......200
Programador de
velocidade adaptável ..........202
Aviso de colisão dianteira ...214
6 Indicadores de mudança
de direcção, sinal de
luzes, médios/máximos,
assistência dos máximos ....151
Luzes de saída ..................156
Luzes de presença .............153
Botões para o Centro de
Informação do Condutor .....121
7 Instrumentos ...................... 110
Centro de Informação ao
Condutor ............................. 1218Botões para o Centro de
Informação do Condutor .....121
9 Mostrador Head-up .............130
10 Limpa-vidros e lava-vidros
do pára-brisas, lava-vidros
dos faróis, limpa-vidros e
lava-vidros traseiro ............... 96
11 Grelhas de ventilação
centrais .............................. 167
12 Luzes de emergência ........151
13 Visor de informação ............128
14 LED do estado do sistema
de alarme anti-roubo ............37
15 Controlo Electrónico de
Estabilidade ....................... 194
Sistema de comando de
tracção ............................... 193
16 Porta-luvas ........................... 79
17 Comandos para a
utilização do Visor de
informação .......................... 128
18 Sistema de controlo da
climatização ........................ 157
19 Ponto de saída de energia ..10120 Comandos Flexride .............196
Sensores de
estacionamento / Apoio Avançado ao
Estacionamento .................224
Assistência de
permanência na faixa ........245
Botão Eco para sistema
pára-arranca ....................... 175
21 Caixa de velocidades
manual ............................... 188
Caixa de velocidades
automática ......................... 184
22 Travão de mão eléctrico .....191
23 Interruptor de alimentação ..172
24 Ajuste do volante .................95
25 Buzina .................................. 96
26 Alavanca de abertura do
capô ................................... 260
27 Caixa de fusíveis ................ 282
28 Interruptor das luzes ..........145
Regulação do alcance dos faróis .................................. 148
Page 14 of 355

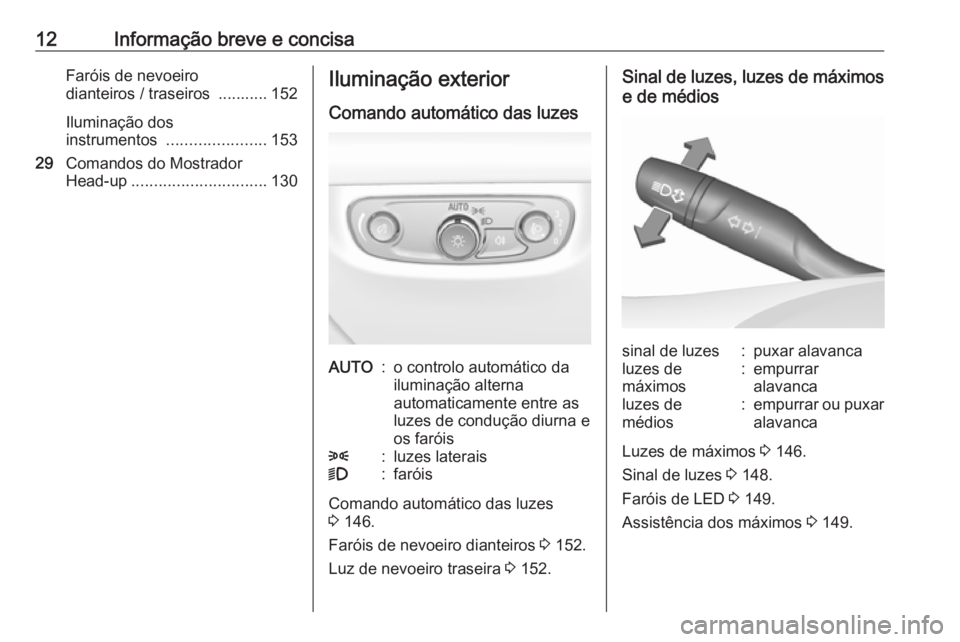

12Informação breve e concisaFaróis de nevoeiro
dianteiros / traseiros ........... 152
Iluminação dos
instrumentos ...................... 153
29 Comandos do Mostrador
Head-up .............................. 130Iluminação exterior
Comando automático das luzesAUTO:o controlo automático da
iluminação alterna
automaticamente entre as
luzes de condução diurna e
os faróis8:luzes laterais9:faróis
Comando automático das luzes
3 146.
Faróis de nevoeiro dianteiros 3 152.
Luz de nevoeiro traseira 3 152.
Sinal de luzes, luzes de máximos
e de médiossinal de luzes:puxar alavancaluzes de
máximos:empurrar
alavancaluzes de
médios:empurrar ou puxar
alavanca
Luzes de máximos 3 146.
Sinal de luzes 3 148.
Faróis de LED 3 149.
Assistência dos máximos 3 149.
Page 15 of 355

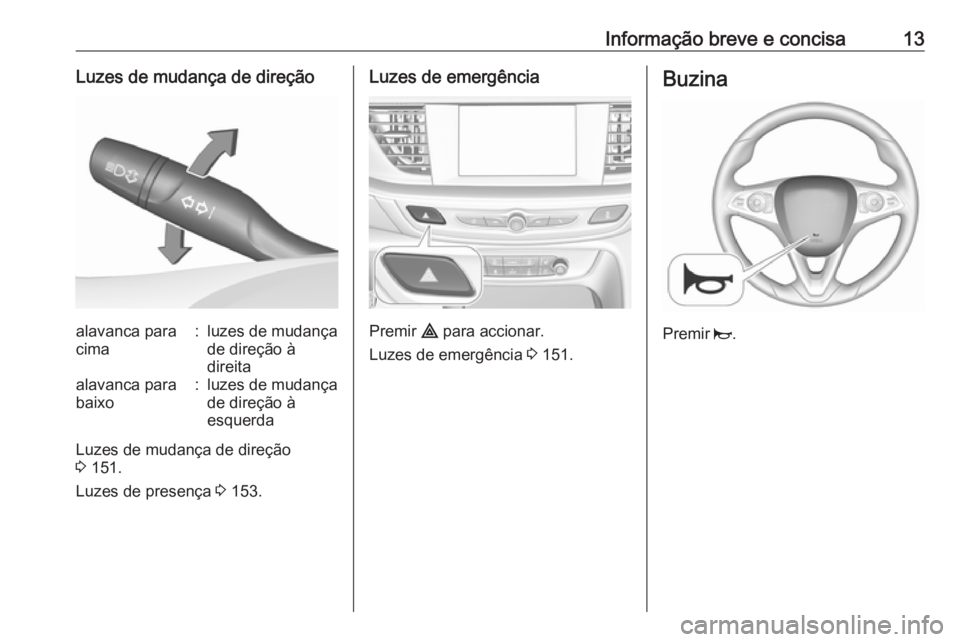

Informação breve e concisa13Luzes de mudança de direçãoalavanca para
cima:luzes de mudança
de direção à
direitaalavanca para
baixo:luzes de mudança
de direção à
esquerda
Luzes de mudança de direção
3 151.
Luzes de presença 3 153.
Luzes de emergência
Premir ¨ para accionar.
Luzes de emergência 3 151.
Buzina
Premir j.
Page 16 of 355
14Informação breve e concisaSistemas de limpapara‑brisas e de lavapara‑brisas
Limpa-pára-brisasHI:rápidoLO:lentoINT:limpeza com passagem
intermitente ou limpeza
automática com sensor de
chuvaOFF:desligado
Para uma só passagem quando o
limpa-pára-brisas está desligado,
pressionar a alavanca para baixo
para a posição 1x.
Limpa pára-brisas 3 96.
Substituição das escovas do limpa para-brisas 3 267.Lava-pára-brisas
Puxar alavanca.
Sistema de lava-para-brisas e lava-
-faróis 3 96.
Líquido do limpa-vidros 3 263.
Page 17 of 355

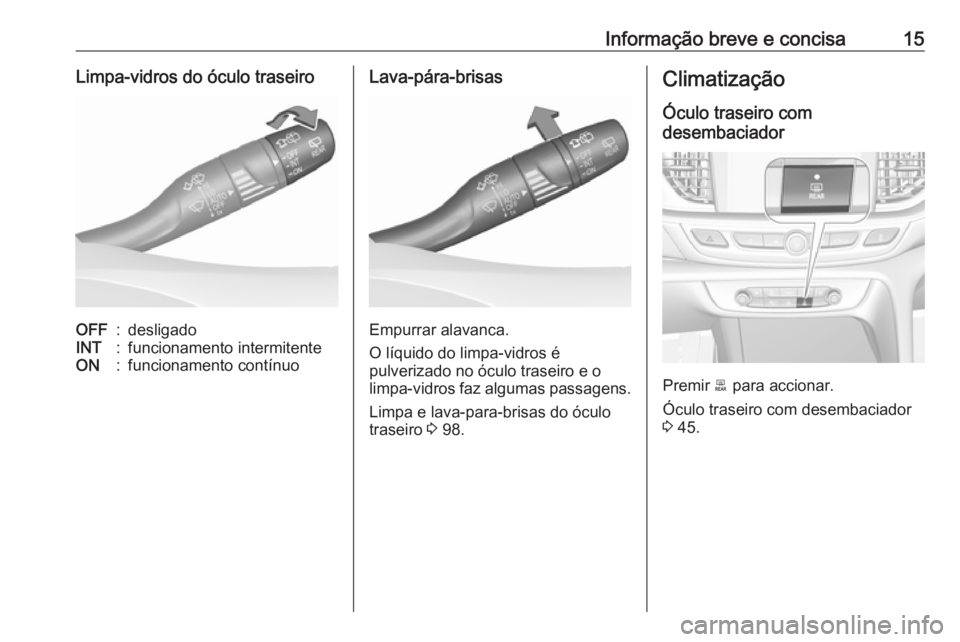

Informação breve e concisa15Limpa-vidros do óculo traseiroOFF:desligadoINT:funcionamento intermitenteON:funcionamento contínuoLava-pára-brisas
Empurrar alavanca.
O líquido do limpa-vidros é
pulverizado no óculo traseiro e o limpa-vidros faz algumas passagens.
Limpa e lava-para-brisas do óculo
traseiro 3 98.
Climatização
Óculo traseiro com
desembaciador
Premir b para accionar.
Óculo traseiro com desembaciador
3 45.
Page 18 of 355

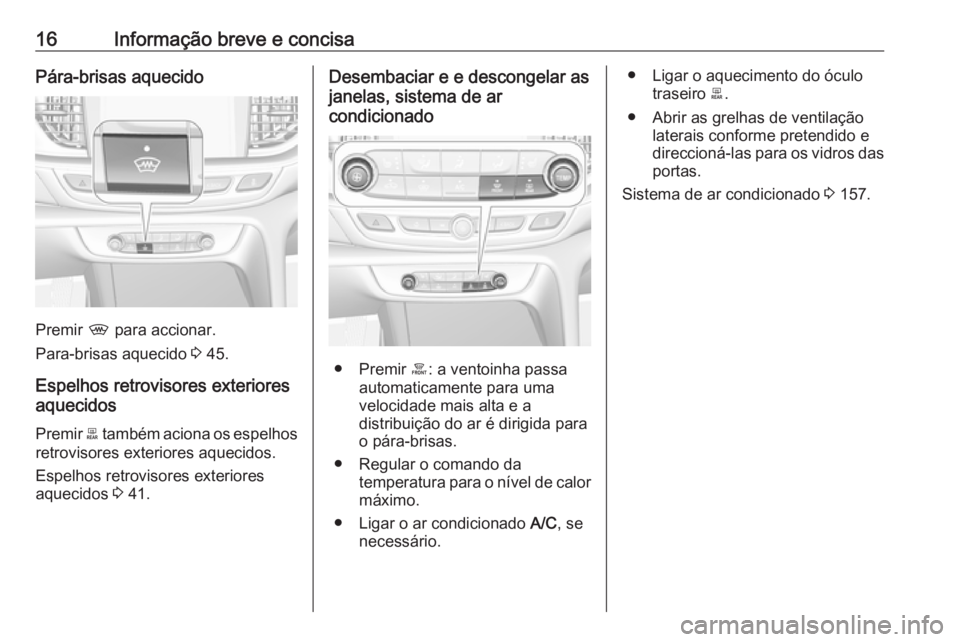

16Informação breve e concisaPára-brisas aquecido
Premir , para accionar.
Para-brisas aquecido 3 45.
Espelhos retrovisores exteriores
aquecidos
Premir b também aciona os espelhos
retrovisores exteriores aquecidos.
Espelhos retrovisores exteriores
aquecidos 3 41.
Desembaciar e e descongelar as
janelas, sistema de ar
condicionado
● Premir á: a ventoinha passa
automaticamente para uma
velocidade mais alta e a
distribuição do ar é dirigida para
o pára-brisas.
● Regular o comando da temperatura para o nível de calor
máximo.
● Ligar o ar condicionado A/C, se
necessário.
● Ligar o aquecimento do óculo traseiro b.
● Abrir as grelhas de ventilação laterais conforme pretendido e
direccioná-las para os vidros das
portas.
Sistema de ar condicionado 3 157.
Page 19 of 355

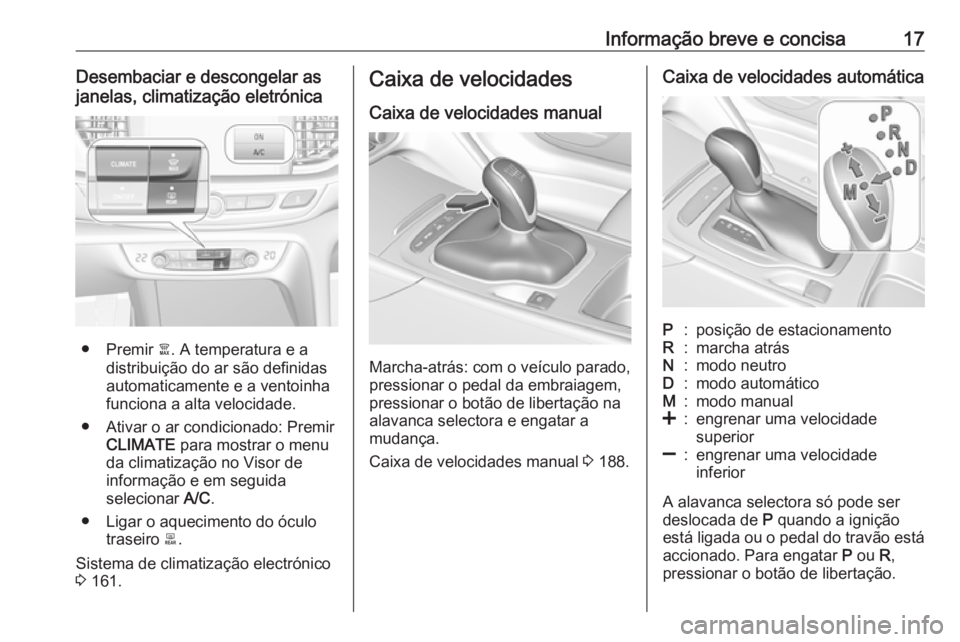

Informação breve e concisa17Desembaciar e descongelar as
janelas, climatização eletrónica
● Premir à. A temperatura e a
distribuição do ar são definidas
automaticamente e a ventoinha
funciona a alta velocidade.
● Ativar o ar condicionado: Premir CLIMATE para mostrar o menu
da climatização no Visor de
informação e em seguida
selecionar A/C.
● Ligar o aquecimento do óculo traseiro b.
Sistema de climatização electrónico 3 161.
Caixa de velocidades
Caixa de velocidades manual
Marcha-atrás: com o veículo parado,
pressionar o pedal da embraiagem,
pressionar o botão de libertação na
alavanca selectora e engatar a
mudança.
Caixa de velocidades manual 3 188.
Caixa de velocidades automáticaP:posição de estacionamentoR:marcha atrásN:modo neutroD:modo automáticoM:modo manual<:engrenar uma velocidade
superior]:engrenar uma velocidade
inferior
A alavanca selectora só pode ser
deslocada de P quando a ignição
está ligada ou o pedal do travão está accionado. Para engatar P ou R,
pressionar o botão de libertação.
Page 20 of 355

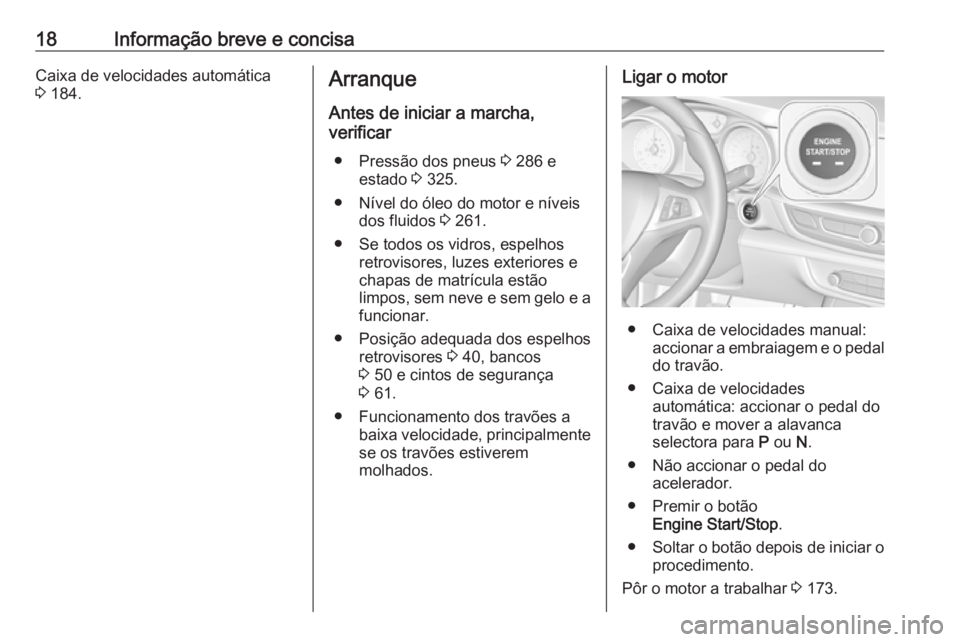

18Informação breve e concisaCaixa de velocidades automática
3 184.Arranque
Antes de iniciar a marcha,
verificar
● Pressão dos pneus 3 286 e
estado 3 325.
● Nível do óleo do motor e níveis dos fluidos 3 261.
● Se todos os vidros, espelhos retrovisores, luzes exteriores e
chapas de matrícula estão
limpos, sem neve e sem gelo e a
funcionar.
● Posição adequada dos espelhos retrovisores 3 40, bancos
3 50 e cintos de segurança
3 61.
● Funcionamento dos travões a baixa velocidade, principalmentese os travões estiverem
molhados.Ligar o motor
● Caixa de velocidades manual: accionar a embraiagem e o pedal
do travão.
● Caixa de velocidades automática: accionar o pedal dotravão e mover a alavanca
selectora para P ou N.
● Não accionar o pedal do acelerador.
● Premir o botão Engine Start/Stop .
● Soltar o botão depois de iniciar o
procedimento.
Pôr o motor a trabalhar 3 173.
