Page 31 of 355
Chaves, portas, janelas29Empurrar para dentro o botão de
trancagem de todas as portas, exceto
a porta do condutor, ou premir e no
painel da porta do condutor. Em seguida, fechar a porta do condutor e
trancá-la a partir do exterior rodando
a chave no canhão da fechadura. A
portinhola do depósito de
combustível e a porta da bagageira
possivelmente não são trancadas.
Depois de trancar, cobrir o canhão da
fechadura com a tampa: inserir a
tampa com o lado inferior na
reentrância e pressionar a tampa até
engatar no lado superior.
Trancar automaticamente
as portas
Fecho automático no fim da
deslocação
Esta função de segurança pode ser
configurada para trancar
automaticamente todas as portas, a
bagageira e a portinhola do depósito
do combustível após o arranque e o
alcance de uma determinada
velocidade.
Ao parar depois de conduzir, o
veículo é destrancado
automaticamente assim que a
ignição é desligada.
A ativação ou desativação da
trancagem automática pode ser
definida no menu Ajustes, I Veículo
no Visor de informação.
Visor de informação 3 128.
Personalização do veículo 3 135.
A definição pode ser guardada para o
comando à distância ou chave
electrónica em utilização 3 26.Retrancagem automática após
destrancagem
Esta funcionalidade pode ser
configurada para trancar
automaticamente todas as portas, a
bagageira e a portinhola do depósito
de combustível breves instantes
depois de destrancar com o comando
à distância ou a chave electrónica,
desde que nenhuma porta tenha sido
aberta.
A ativação ou desativação da
retrancagem automática pode ser definida no menu Ajustes, I Veículo
no Visor de informação.
Visor de informação 3 128.
Personalização do veículo 3 135.
A definição pode ser guardada para o
comando à distância ou chave
electrónica em utilização 3 26.
Trancagem passiva
Esta funcionalidade tranca o veículo
automaticamente ao fim de vários
segundos se uma chave eletrónica foi previamente reconhecida no interior
Page 32 of 355

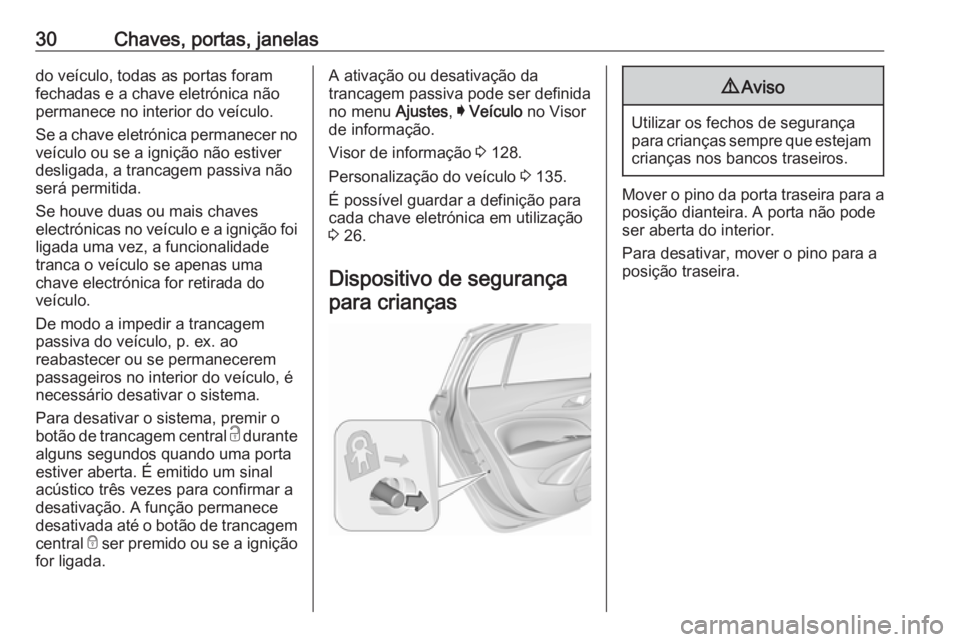

30Chaves, portas, janelasdo veículo, todas as portas foram
fechadas e a chave eletrónica não
permanece no interior do veículo.
Se a chave eletrónica permanecer no
veículo ou se a ignição não estiver
desligada, a trancagem passiva não
será permitida.
Se houve duas ou mais chaves
electrónicas no veículo e a ignição foi
ligada uma vez, a funcionalidade
tranca o veículo se apenas uma
chave electrónica for retirada do
veículo.
De modo a impedir a trancagem
passiva do veículo, p. ex. ao
reabastecer ou se permanecerem
passageiros no interior do veículo, é
necessário desativar o sistema.
Para desativar o sistema, premir o
botão de trancagem central c durante
alguns segundos quando uma porta
estiver aberta. É emitido um sinal
acústico três vezes para confirmar a
desativação. A função permanece
desativada até o botão de trancagem
central e ser premido ou se a ignição
for ligada.A ativação ou desativação da
trancagem passiva pode ser definida
no menu Ajustes, I Veículo no Visor
de informação.
Visor de informação 3 128.
Personalização do veículo 3 135.
É possível guardar a definição para cada chave eletrónica em utilização
3 26.
Dispositivo de segurança para crianças9 Aviso
Utilizar os fechos de segurança
para crianças sempre que estejam crianças nos bancos traseiros.
Mover o pino da porta traseira para a
posição dianteira. A porta não pode
ser aberta do interior.
Para desativar, mover o pino para a
posição traseira.
Page 33 of 355

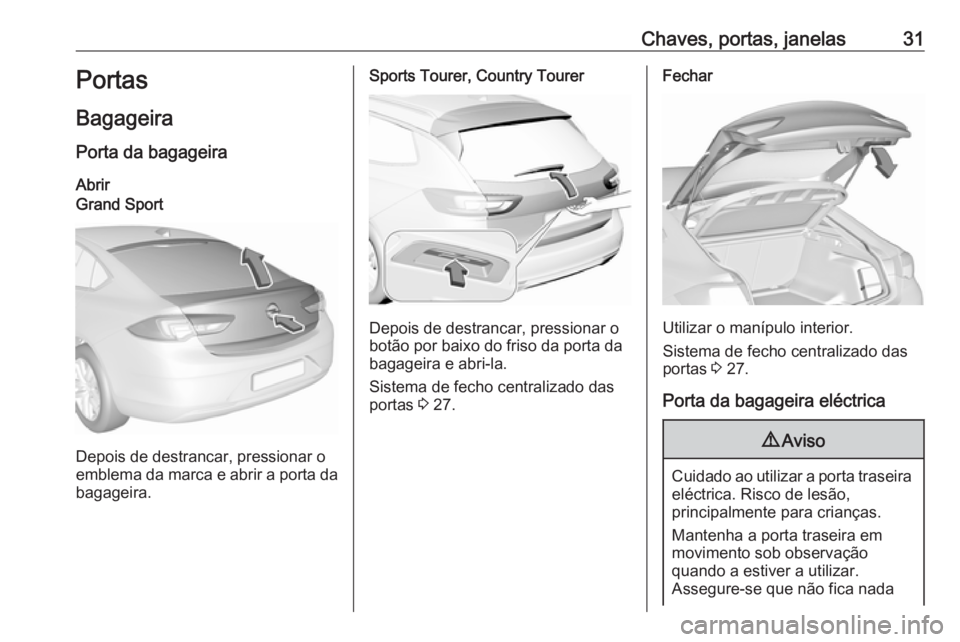

Chaves, portas, janelas31Portas
Bagageira
Porta da bagageira
AbrirGrand Sport
Depois de destrancar, pressionar o
emblema da marca e abrir a porta da bagageira.
Sports Tourer, Country Tourer
Depois de destrancar, pressionar o
botão por baixo do friso da porta da
bagageira e abri-la.
Sistema de fecho centralizado das
portas 3 27.
Fechar
Utilizar o manípulo interior.
Sistema de fecho centralizado das
portas 3 27.
Porta da bagageira eléctrica
9 Aviso
Cuidado ao utilizar a porta traseira
eléctrica. Risco de lesão,
principalmente para crianças.
Mantenha a porta traseira em
movimento sob observação
quando a estiver a utilizar.
Assegure-se que não fica nada
Page 34 of 355
32Chaves, portas, janelaspreso durante o funcionamento e
que ninguém se encontra na área
de movimento.
A porta da bagageira elétrica por ser operada:
● A chave eletrónica.
● Através do funcionamento mãos-
-livres com sensor de movimento
por baixo do para-choques
traseiro.
● Através do botão por baixo do friso exterior da porta da
bagageira e C na porta da
bagageira aberta.
● Através do interruptor C no
lado de dentro da porta do
condutor.
Nos veículos com caixa de
velocidades automática, a porta da
bagageira apenas pode ser acionada quando o veículo está parado e com
a alavanca seletora na posição P.
As luzes de mudança de direção
piscam e é emitido um aviso sonoro quando a porta da bagageira elétricaestá em funcionamento.
Advertência
Funcionar com a alimentação da
porta traseira não faz funcionar o
sistema central de bloqueio. Não é
necessário destrancar o veículo para abrir a porta da bagageira com
o botão da chave eletrónica, ou com
o botão da porta da bagageira ou
através do funcionamento mãos-
-livres. Um pré-requisito é que a
chave eletrónica esteja fora do
veículo, a uma distância de
aproximadamente 1 m da porta da
bagageira.
Não deixar a chave eletrónica na
bagageira.
Trancar o veículo depois de fechar
se foi destrancado previamente.
Sistema de fecho centralizado das
portas 3 27.Funcionamento com a chave
eletrónica
Premir X duas vezes para abrir ou
fechar a porta da bagageira. A fim de
impedir a abertura não intencional da porta da bagageira, é necessário
premir X mais tempo durante a
trancagem ou destrancagem.
Page 35 of 355
Chaves, portas, janelas33Através do funcionamento mãos--livres com sensor de movimento por
baixo do para-choques traseiro
Para abrir ou fechar a porta da
bagageira, mover rapidamente o pé
para trás e para a frente na área
central por baixo do para-choques
traseiro. Não manter o pé sob o para-
-choques. A chave eletrónica deve
estar no exterior do veículo, a uma
distância máxima de
aproximadamente 1 m da porta da
bagageira. Se o movimento do pé for detetado pelo sensor, o sistema
aciona a porta da bagageira após um ligeiro atraso.
9 Perigo
Não tocar em quaisquer
elementos do veículo por baixo do veículo durante o funcionamentomãos-livres. Há o risco de
ferimentos causados por
elementos quentes do motor.
Funcionamento com o botão por
baixo do friso exterior da porta da
bagageira
Para abrir a porta da bagageira,
premir o botão por baixo do friso da porta da bagageira até esta começar
a mover-se. Se o veículo estiver
trancado, a chave eletrónica deve
estar no exterior do veículo, a uma
distância máxima de
aproximadamente 1 m da porta da
bagageira.
Para fechar, pressionar C na porta
da bagageira aberta até que a porta
da bagageira comece a mover-se.
Page 36 of 355
34Chaves, portas, janelasFuncionamento com o interruptor no
lado de dentro da porta do condutor
Premir C no lado de dentro da
porta do condutor até a porta da
bagageira se começar a abrir ou
fechar.
Pare ou mude a direcção do
movimento
Para parar imediatamente o
movimento da porta da bagageira:
● premir X uma vez na chave
eletrónica, ou
● premir o botão por baixo do friso exterior da porta da bagageira,ou
● premir C na porta da
bagageira aberta, ou
● premir C no lado de dentro da
porta do condutor.
Premir novamente um dos
interruptores inverte a direção do
movimento.
Modos de Funcionamento
A porta da bagageira elétrica tem três
modos de funcionamento, que são
controlados pelo interruptor C na
porta do condutor. Para mudar o
modo, rodar o interruptor:● MAX : a porta da bagageira abre-
-se até à altura total.
● 3/4: a porta da bagageira elétrica
abre-se até uma altura reduzida que pode ser ajustada.
● Off: a porta da bagageira apenas
pode ser acionada
manualmente.
Ajustar a altura de abertura reduzida
no modo de funcionamento 3/4
1. Rodar o interruptor do modo de funcionamento para 3/4.
2. Abrir a porta da bagageira com qualquer interruptor de
funcionamento.
3. Para o movimento na altura desejada ao pressionar qualquer
interruptor de funcionamento. Se
necessário, mover manualmente
a porta da bagageira parada para
a posição desejada.
Page 37 of 355
Chaves, portas, janelas35
4. Premir continuamente C na
parte interior da porta da
bagageira durante 3 segundos.
Advertência
O ajuste da altura de abertura deve
ser programado ao nível do chão.
Um sinal sonoro indica a nova
definição e as luzes de mudança de
direção piscam. A altura reduzida
apenas pode ser definida com um
ângulo de abertura superior a 30°.
Quando rodar a roda de ajuste na
porta do condutor para o modo
intermédio 3/4, a porta da bagageira
eléctrica irá parar de abrir na posição
recém-definida.
A porta da bagageira só pode ser
mantida aberta se for excedida uma
altura mínima (ângulo de abertura
mínimo de 30º). A altura de abertura
não pode ser programada abaixo dessa altura.
Função de segurança
Se a porta da bagageira eléctrica
encontrar um obstáculo durante a
abertura ou fecho, o sentido do
movimento será ligeiramente
invertido automaticamente.
Obstáculos múltiplos num ciclo de alimentação irão desactivar a função.
Neste caso, feche ou abra a porta da bagageira manualmente.
A porta da bagageira eléctrica tem
sensores de entalamento nas
extremidades laterais. Se os
sensores detectarem obstáculos
entre a porta da bagageira e o
chassis, a porta da bageira irá abrir-
-se, até que seja activada novamente
ou fechada manualmente.
A função de segurança é indicada por um aviso sonoro.Remover todos os obstáculos antes
de retomar o funcionamento eléctrico
normal.
Se o veículo estiver equipado de
fábrica com equipamento de reboque e um atrelado for ligado
eletricamente, a porta da bagageira elétrica apenas pode ser operada
manualmente.
Sobrecarga
Se a porta da bagageira elétrica for
utilizada repetidamente em curtos
intervalos de tempo, a função é
desativada durante algum tempo.
Mover a porta da bagageira
manualmente ara a posição final para
reiniciar o sistema.
Dicas gerais para funcionar coma porta da bagageira9 Perigo
Não conduzir com a porta traseira
aberta ou mal fechada, por
exemplo ao transportar objectos
volumosos, uma vez que os gases
de escape tóxicos, que são
Page 38 of 355

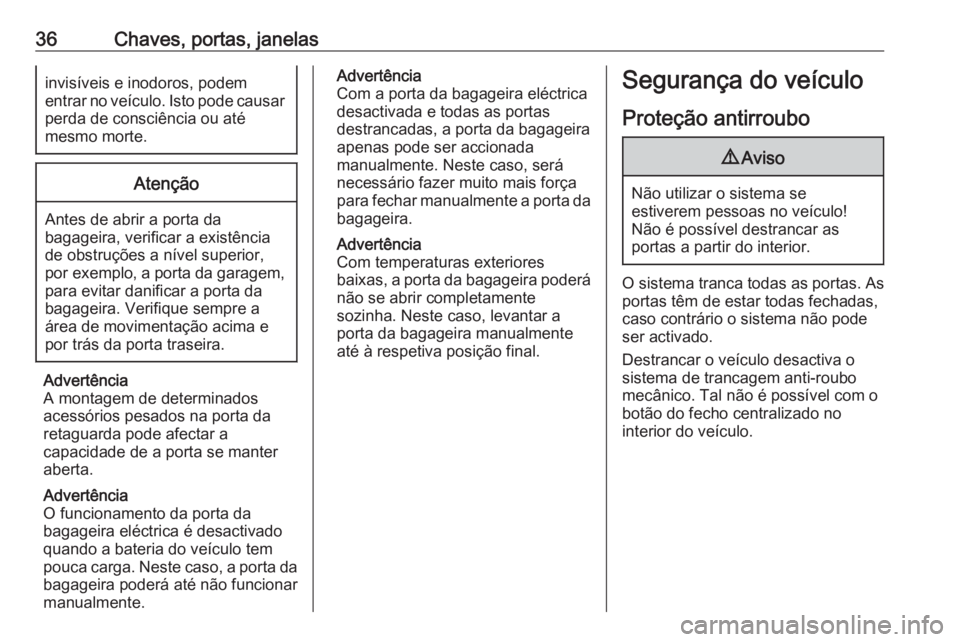

36Chaves, portas, janelasinvisíveis e inodoros, podem
entrar no veículo. Isto pode causar perda de consciência ou até
mesmo morte.Atenção
Antes de abrir a porta da
bagageira, verificar a existência
de obstruções a nível superior,por exemplo , a porta da garagem,
para evitar danificar a porta da
bagageira. Verifique sempre a
área de movimentação acima e
por trás da porta traseira.
Advertência
A montagem de determinados
acessórios pesados na porta da retaguarda pode afectar a
capacidade de a porta se manter
aberta.
Advertência
O funcionamento da porta da
bagageira eléctrica é desactivado
quando a bateria do veículo tem
pouca carga. Neste caso, a porta da
bagageira poderá até não funcionar
manualmente.
Advertência
Com a porta da bagageira eléctrica
desactivada e todas as portas
destrancadas, a porta da bagageira
apenas pode ser accionada
manualmente. Neste caso, será
necessário fazer muito mais força
para fechar manualmente a porta da bagageira.
Advertência
Com temperaturas exteriores
baixas, a porta da bagageira poderá
não se abrir completamente
sozinha. Neste caso, levantar a
porta da bagageira manualmente
até à respetiva posição final.Segurança do veículo
Proteção antirroubo9 Aviso
Não utilizar o sistema se
estiverem pessoas no veículo!
Não é possível destrancar as
portas a partir do interior.
O sistema tranca todas as portas. As
portas têm de estar todas fechadas,
caso contrário o sistema não pode
ser activado.
Destrancar o veículo desactiva o
sistema de trancagem anti-roubo
mecânico. Tal não é possível com o
botão do fecho centralizado no
interior do veículo.
Page 39 of 355

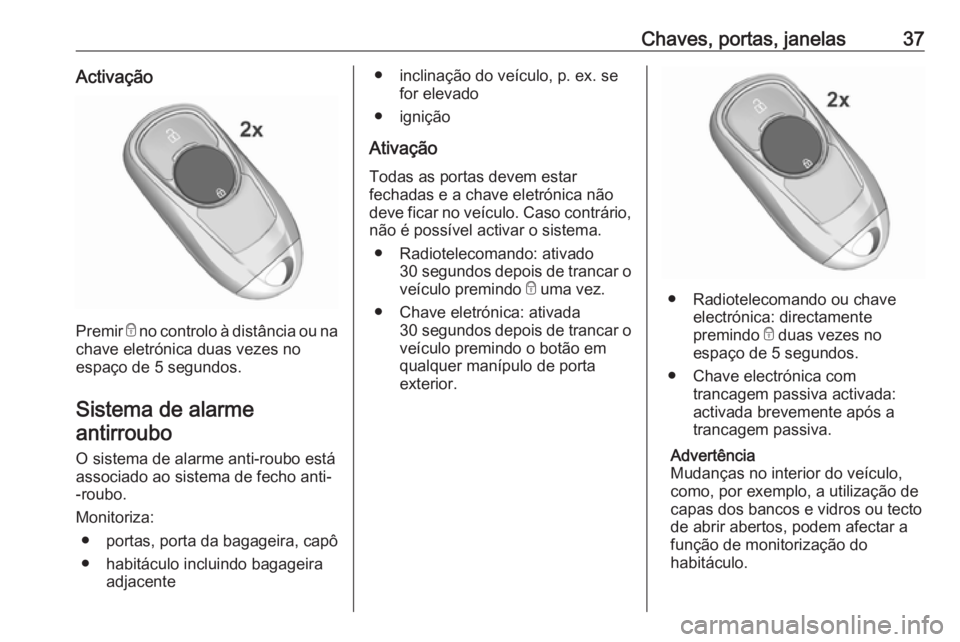

Chaves, portas, janelas37Activação
Premir e no controlo à distância ou na
chave eletrónica duas vezes no
espaço de 5 segundos.
Sistema de alarme antirroubo
O sistema de alarme anti-roubo está associado ao sistema de fecho anti-
-roubo.
Monitoriza: ● portas, porta da bagageira, capô
● habitáculo incluindo bagageira adjacente
● inclinação do veículo, p. ex. sefor elevado
● ignição
Ativação Todas as portas devem estar
fechadas e a chave eletrónica não
deve ficar no veículo. Caso contrário,
não é possível activar o sistema.
● Radiotelecomando: ativado 30 segundos depois de trancar o
veículo premindo e uma vez.
● Chave eletrónica: ativada 30 segundos depois de trancar o
veículo premindo o botão em
qualquer manípulo de porta
exterior.
● Radiotelecomando ou chave electrónica: directamente
premindo e duas vezes no
espaço de 5 segundos.
● Chave electrónica com trancagem passiva activada:
activada brevemente após a
trancagem passiva.
Advertência
Mudanças no interior do veículo, como, por exemplo, a utilização de capas dos bancos e vidros ou tecto
de abrir abertos, podem afectar a
função de monitorização do
habitáculo.
Page 40 of 355
38Chaves, portas, janelasActivação sem monitorização do
habitáculo e inclinação do veículo
Desligar a monitorização do
habitáculo e a inclinação do veículo quando deixar animais no veículo,
devido ao alto volume dos sinais ultrasónicos ou movimentos que
possam fazer disparar o alarme. Desligar também quando o veículo
está num transbordador (ferry) ou
comboio.
1. Fechar a porta da bagageira, capot, vidros e tecto de abrir.
2. Pressionar o. O LED no botão
o acende-se durante
10 minutos no máximo.
3. Fechar as portas.
4. Activar o sistema de alarme anti- -roubo.
Mensagem de estado é apresentada
no Centro de Informação do
Condutor.
LED de estado
O LED de estado está integrado no
sensor acima do painel de
instrumentos.
Estado nos primeiros 30 segundos
após a activação do sistema de
alarme anti-roubo:LED
aceso:teste, desfazamento de
armamentoLED
pisca
rapida‐
mente:portas, porta da
bagageira ou capot mal
fechadas ou avaria no
sistema
Estado depois de o sistema ser
armado:
LED pisca
devagar:sistema armado
Dirigir-se a uma oficina em caso de
avarias.
Desativação Comando à distância via rádio:
Destrancar o veículo premindo c
desactiva o sistema de alarme anti-
-roubo.
