Condução e funcionamento233O sistema poderá não funcionar
correctamente quando:
● Os sensores estão tapados por gelo, neve, lama, autocolantes,
ímanes, chapas de metal ou
qualquer outra coisa.
● Condução em chuva torrencial.
● O veículo sofreu um acidente ou se a área adjacente ao sensor dedeteção está danificada ou não
foi reparada corretamente.
● Houver alterações extremas da temperatura.
● O veículo está a rebocar um atrelado.
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor. Recorrer a uma oficina.
Advertência
Cada veículo novo requer uma
calibragem. Para obter o
desempenho ideal, conduzir logo
que possível numa autoestrada em
linha reta com objetos na berma,por exemplo grades de proteção e barreiras, durante uma certa
distância.
Aviso de mudança de faixa Além do aviso de ângulo morto
3 231, o aviso de mudança de faixa
reconhece veículos em aproximação
rápida pela retaguarda em faixas
paralelas junto ao veículo.
O sistema emite um aviso visual em
cada espelho retrovisor exterior
quando detecta veículos em
aproximação rápida pela retaguarda.
Os sensores de distância do radar
estão situados no pára-choques traseiro.9 Aviso
O aviso de mudança de faixa não
substitui a visão do condutor.
Antes de mudar de faixa, olhar
sempre para os espelhos
retrovisores e por cima do ombro
e utilizar a luz de mudança de
direção.
Quando o sistema deteta um veículo
em aproximação pela retaguarda a uma velocidade consideravelmentesuperior, o símbolo de aviso amarelo
F acende-se no espelho retrovisor
exterior relevante. Se o condutor
ativar em seguida os indicadores de
mudança de direção, o símbolo de
aviso F começa a piscar a amarelo
para avisar o condutor de que não
deve mudar de faixa.
O aviso de mudança de faixa está
ativo em todas as velocidades.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores

234Condução e funcionamentoexteriores acendem-se brevemente
para indicar que o sistema está
operacional.
Zonas de detecção
Os sensores do sistema cobrem uma
zona de aproximadamente 3,5 m
paralela a ambos os lados do veículo,
uma zona de aproximadamente 3 m
para trás no aviso de ângulo morto
(A) e uma zona de aproximadamente
50 m para trás no aviso de mudança
de faixa (B) em faixas paralelas. As
zonas começam em cada espelho
retrovisor exterior. A altura da zona
situa-se aproximadamente entre
0,5 m e 2 m a partir do chão.
Desativação
A ativação ou desativação do aviso
de mudança de faixa pode ser
definida no menu de personalização
do veículo no Visor de informação.
Personalização do veículo 3 135.
Visor de informação 3 128.
A desactivação é indicada por uma
mensagem no Centro de Informação
do Condutor.
Limites do sistema
Podem ocorrer alertas perdidos
ocasionais em circunstâncias
normais ou em curvas apertadas. O
sistema consegue avisar
temporariamente em relação a
objetos no ângulo morto com
condições atmosféricas específicas
(chuva, granizo, etc.). Conduzir numa estrada molhada ou nas transições
de uma zona seca para uma zona
molhada pode fazer com que a luz de
aviso F se acenda, uma vez que os
salpicos de água podem ser
interpretados como um objeto. Caso
contrário, a luz de aviso F poderá
acender-se devido a grades deproteção, sinais, árvores, arbustos ou outros objetos imóveis. Este é o
funcionamento normal e o sistema
não necessita de assistência.
O sistema poderá não funcionar
correctamente quando:
● os sensores estão tapados por gelo, neve, lama, autocolantes,
ímanes, chapas de metal ou
qualquer outra coisa
● a condução é efetuada sob chuva torrencial
● o veículo sofreu um acidente ou se a área adjacente ao sensor de
deteção está danificada ou não
foi reparada corretamente
● ocorreram alterações da temperatura extremas
● o veículo está a rebocar um atrelado
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor.
Recorrer a uma oficina.

Condução e funcionamento235Advertência
Cada veículo novo requer uma
calibragem. Para obter o
desempenho ideal, conduzir logo
que possível numa autoestrada em
linha reta com objetos na berma,
por exemplo grades de proteção e
barreiras, durante uma certa
distância.
Sistema de visão
panorâmica
Este sistema permite apresentar as
vistas do ambiente à volta do veículo como uma imagem de praticamente
360° no Visor de informação, à
semelhança da vista obtida através
do olho de uma ave.
O sistema utiliza quatro câmaras: ● câmara traseira, instalada na porta da bagageira
● câmara dianteira, instalada na grelha dianteira por baixo do
emblema
● câmaras laterais, situadas na parte inferior de ambos os
espelhos retrovisores exteriores
O ecrã no Visor de informação está
dividido em duas partes: à esquerda
existe uma vista aérea do veículo,
enquanto à direita é apresentada a
vista da dianteira ou traseira, de
acordo com a mudança engrenada. Os sensores de estacionamento
completam a informação da vista.
Ativação
O sistema de visão panorâmica é
ativado:
● engrenando a marcha-atrás
● tocando no ícone da câmara ë
no Visor de informação
● aproximando-se demasiado de um objeto à frente
Funcionalidade
Vista traseira
A vista traseira apresenta uma imagem da área atrás do veículo na
parte direita do ecrã quando a
marcha-atrás está engrenada.
Poderá ser apresentado um triângulo
de pré-sinalização 9 no ecrã quando
os sensores de estacionamento
traseiros detetam obstáculos. Este
triângulo muda de amarelo para
vermelho e aumenta de tamanho à
medida que o objeto fica mais perto.
O conteúdo anterior do Visor de
informação é apresentado ao
desengrenar a marcha-atrás depois
de uma breve pausa. Para voltar ao
conteúdo anterior do visor mais cedo,

238Condução e funcionamentofora do campo de visão da câmara
e do alcance dos sensores do
Apoio ao Estacionamento,
por exemplo, sob o para-choques
ou por baixo do veículo, não são
mostrados.
Não engrenar a marcha-atrás nem estacionar o veículo utilizando
apenas a câmara traseira.
Verificar sempre o ambiente à
volta do veículo antes de conduzir.
Ativação
A câmara traseira é automaticamente activada quando a marcha-atrás é
engatada.
Funcionalidade
A câmara está montada entre as
luzes da chapa de matrícula.
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Indicações
As linhas de orientação dinâmicas são linhas horizontais com intervalos
de 1 metro projetadas na imagem
para definir a distância em relação
aos objetos mostrados.
A faixa da trajectória do veículo é
visualizada conforme o ângulo de
viragem.

Condução e funcionamento239Símbolos de aviso
Os símbolos de aviso são indicados
como triângulos 9 na imagem,
mostrando os obstáculos detectados
pelos sensores traseiros do Apoio
Avançado ao Estacionamento.
Além disso, 9 surge na linha superior
do Visor de informação com o aviso
para verificar o espaço circundante
do veículo.
Desativação A câmara é desligada quando uma
determinada velocidade do veículo
em frente é excedida ou se a marcha-
-atrás não for engrenada durante
aproximadamente 10 segundos.Desativação das indicações e dos
símbolos de aviso
Multimedia Navi: A ativação ou
desativação das linhas de orientação visual e dos símbolos de aviso pode
ser alterada através de botões táctis
na zona inferior do visor.
Multimedia / Multimedia Navi Pro: A
ativação ou desativação das linhas de orientação visual e dos símbolos
de aviso pode ser alterada no menu
Definições no Visor de informação.
Selecionar a definição relevante em
Ajustes I Câmara marcha atrás .
Visor de informação 3 128.
Personalização do veículo 3 135.
Limites do sistema
A câmara traseira poderá não
funcionar correctamente quando:
● O ambiente circundante estiver escuro.
● O sol ou o feixe dos faróis incidem diretamente nas lentes
da câmara.
● Durante a condução à noite.
● As condições atmosféricas limitam a visibilidade, tais como
nevoeiro, chuva ou neve.
● As lentes da câmara estão tapadas por neve, gelo, neve
derretida, lama ou sujidade.
Limpar a lente, lavar com água e
secar com um pano macio.
● O veículo está a rebocar um atrelado.
● O veículo tiver sofrido uma colisão traseira.
● Houver alterações extremas da temperatura.
As mensagens de avaria são
apresentadas com um 9 na linha
superior do Visor de informação.

240Condução e funcionamentoAviso de passagem detrânsito à retaguarda
Além da câmara da vista traseira
3 237, o aviso de passagem de
trânsito à retaguarda alerta para a
passagem de trânsito à esquerda ou
à direita ao conduzir em marcha- -atrás. Quando a passagem de
trânsito é reconhecida e a câmara da vista traseira está ativada, é
apresentado um triângulo de aviso
com uma seta de direção K no Visor
de informação, mostrando a direção do trânsito. Além disso, o altifalante
do lado respectivo emite
três avisos sonoros.Os sensores de distância do radar
estão situados no pára-choques traseiro.9 Aviso
O aviso de passagem de trânsito
à retaguarda não substitui a visão do condutor. Refira-se que os
objectos fora do alcance dos
sensores, por exemplo por baixo
do pára-choques ou do veículo,
não são apresentados.
Os peões, as crianças ou animais
não são detectados.
Não fazer marcha-atrás com o
veículo olhando apenas para o
Visor de informação e verificar o
espaço circundante atrás e à volta do veículo antes de realizar
manobras de marcha-atrás.
Ativação
O aviso de passagem de trânsito à
retaguarda é activado
automaticamente em conjunto com a
câmara da da vista traseira quando a marcha-atrás está engatada.
Zonas de detecção
Os sensores do sistema cobrem uma
zona de aproximadamente 20 m a
90° para a esquerda ou para direita
atrás do veículo. O aviso de
passagem de trânsito à retaguarda
está ativo até 10 km/h e os avisos
sobre veículos a cruzarem-se até
36 km/h.
Desativação
O aviso de passagem de trânsito à
retaguarda é desactivado em
conjunto com a câmara da vista
traseira quando é excedida uma
determinada velocidade em frente ou

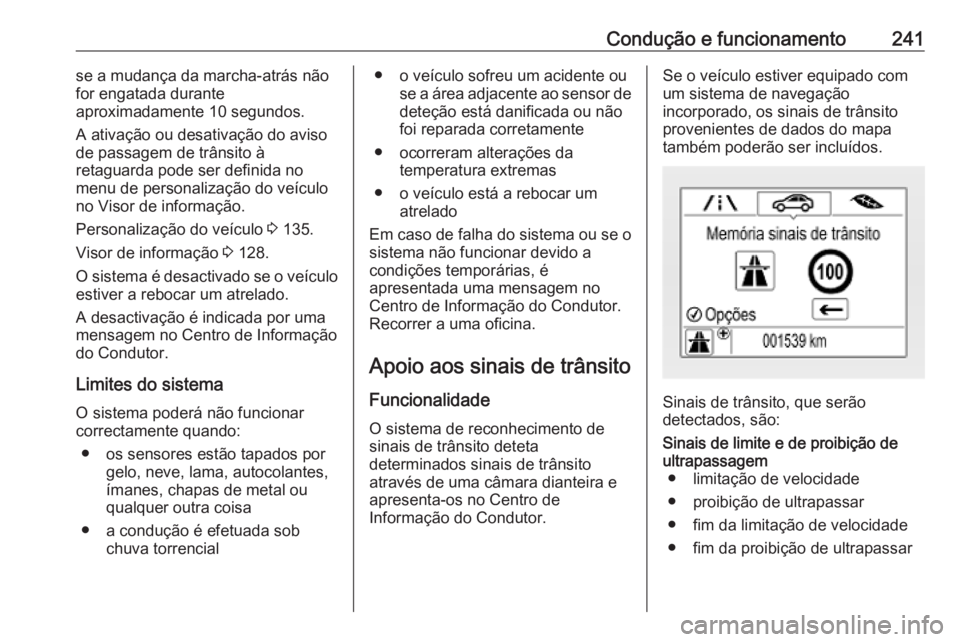

Condução e funcionamento241se a mudança da marcha-atrás não
for engatada durante
aproximadamente 10 segundos.
A ativação ou desativação do aviso
de passagem de trânsito à
retaguarda pode ser definida no
menu de personalização do veículo
no Visor de informação.
Personalização do veículo 3 135.
Visor de informação 3 128.
O sistema é desactivado se o veículo
estiver a rebocar um atrelado.
A desactivação é indicada por uma
mensagem no Centro de Informação
do Condutor.
Limites do sistema
O sistema poderá não funcionar
correctamente quando:
● os sensores estão tapados por gelo, neve, lama, autocolantes,
ímanes, chapas de metal ou
qualquer outra coisa
● a condução é efetuada sob chuva torrencial● o veículo sofreu um acidente ou se a área adjacente ao sensor dedeteção está danificada ou não
foi reparada corretamente
● ocorreram alterações da temperatura extremas
● o veículo está a rebocar um atrelado
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor. Recorrer a uma oficina.
Apoio aos sinais de trânsito Funcionalidade
O sistema de reconhecimento de
sinais de trânsito deteta
determinados sinais de trânsito
através de uma câmara dianteira e
apresenta-os no Centro de
Informação do Condutor.Se o veículo estiver equipado com
um sistema de navegação
incorporado, os sinais de trânsito
provenientes de dados do mapa
também poderão ser incluídos.
Sinais de trânsito, que serão
detectados, são:
Sinais de limite e de proibição de
ultrapassagem ● limitação de velocidade
● proibição de ultrapassar
● fim da limitação de velocidade
● fim da proibição de ultrapassar

Condução e funcionamento247A assistência de permanência na
faixa deteta a condução sem mãos.
Neste caso, é apresentada uma
mensagem no Centro de Informação
do Condutor e emitido um aviso
sonoro enquanto a assistência de
permanência na faixa detetar a
condução sem mãos.
Indicação na página
Assistência ao condutor
Se o sistema estiver ativo, mas uma
ou ambas as faixas não forem
detetadas, são apresentadas como
uma linha de traços ocos, conforme
se mostra no lado direito do veículo
no gráfico acima.
Se o sistema detetar uma faixa, é
apresentada como uma linha
tracejada verde, conforme se mostra
no lado direito do veículo no gráfico
acima. Esta linha tracejada muda
para âmbar se o veículo se aproximar de uma marca de faixa detetada sem
terem sido utilizadas as luzes de
mudança de direção nessa direção.
Se o sistema intervier ajustando a
direção do volante, é apresentada
uma linha âmbar curta, conforme se
mostra no lado esquerdo do veículo
no gráfico acima.
Desativação O sistema é desactivado premindo
a ; o LED no botão apaga-se.
O sistema é desativado
automaticamente quando é detetado
um reboque.Limites do sistema
O desempenho do sistema poderá
não funcionar corretamente:
● quando a velocidade do veículo se situa fora do intervalo de 60 a
180 km/h
● ao conduzir em estradas com muitas curvas ou montanhosas
● durante a condução à noite
● quando as condições atmosféricas limitam a
visibilidade, tais como nevoeiro,
chuva ou neve
● o sensor no para-brisas está tapado por neve, gelo, neve
derretida, lama, sujidade, danos
no para-brisas ou afetado por
objetos estranhos, como
autocolantes
● quando o sol incide diretamente na lente da câmara
● veículos próximos à frente
● estradas inclinadas
● bermas das estradas
● estradas com más marcações de
faixa

Conservação do veículo283N.ºCircuito1Vidro elétrico esquerdo2Vidro elétrico direito3Módulo de controlo da carro‐
çaria4Ventoinha de comando da
climatização5Módulo de controlo da carro‐
çaria6Preparação do atrelado7Rebatimento elétrico dos
bancos traseiros8Módulo de controlo da carro‐
çaria9Módulo de controlo do motor10Mostrador Head-up11Redução de NO x / Aquecedor
por tubos12Redução de NO x / Sensor de
fuligem13Módulo AdBlueN.ºCircuito14Volante aquecido15Módulo de controlo da caixa de
velocidades16Amplificador17Alarme18Módulo de controlo da carro‐
çaria19Módulo AdBlue20Módulo de controlo da carro‐
çaria21Módulo de controlo da carro‐
çaria22Módulo de controlo da carro‐
çaria23Bloqueio do volante elétrico24Airbag25Conector de diagnóstico26Ponto de saída de energia da
bagageiraN.ºCircuito27Válvula EBCM28Disposição de polícia29–30–31Controlos do volante32Interruptor da ignição33Controlo da climatização34Módulo de acesso central35Conector AUX / USB36Carregador sem fios37Limpa-vidros traseiro38Módulo OnStar39Mostrador40Auxiliar de estacionamento41Compartimento de arrumação
no tecto42Sistema de Informação e lazer

Conservação do veículo2879Aviso
Para pneus específicos, a pressão
dos pneus recomendada,
indicada na tabela da pressão dos
pneus, poderá exceder a pressão
máxima dos pneus indicada no
pneu. Nunca exceder a pressão
máxima dos pneus indicada no
pneu.
Depois de ajustar a pressão dos
pneus, selecionar a definição de
carga dos pneus correspondente na
página Carga dos pneus no Centro
de Informação do Condutor 3 121.
Sujeição à temperatura A pressão dos pneus depende da
temperatura dos pneus. Durante a
condução a temperatura e a pressão
dos pneus aumentam. Os valores da
pressão dos pneus fornecidos na
etiqueta de pressão dos pneus e na
tabela de pressão dos pneus são
válidos para pneus frios, o que
significa a 20 °C.
A pressão aumenta quase 10 kPa
para um aumento de temperatura de 10 °C. Isto deve ser tido em
consideração ao verificar pneus
quentes.
O valor da pressão dos pneus
apresentado no Centro de
Informação do Condutor é a pressão
efetiva dos pneus. Um pneu
arrefecido mostra um valor
diminuído, o que não indica uma fuga
de ar.
Sistema de controlo da pressão dos pneus
O sistema de monitorização da
pressão dos pneus verifica a pressão
dos quatro pneus uma vez por minuto quando a velocidade do veículo
ultrapassa determinado limite.Atenção
O sistema de controlo da pressão
dos pneus avisa se os pneus
estão com pouca pressão e não
substitui a manutenção regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem possuir a pressão prescrita.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalida a autorização de utilização.
Selecionar a página Controlo da
pressão dos pneus no menu
Informação no Centro de Informação
do Condutor 3 121.
