Page 271 of 341

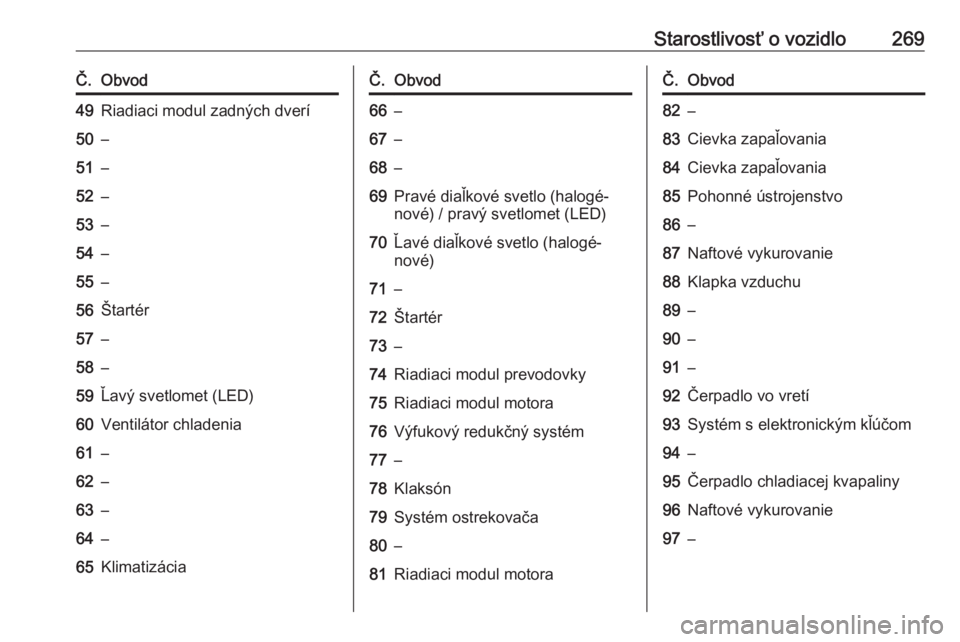

Starostlivosť o vozidlo269Č.Obvod49Riadiaci modul zadných dverí50–51–52–53–54–55–56Štartér57–58–59Ľavý svetlomet (LED)60Ventilátor chladenia61–62–63–64–65KlimatizáciaČ.Obvod66–67–68–69Pravé diaľkové svetlo (halogé‐
nové) / pravý svetlomet (LED)70Ľavé diaľkové svetlo (halogé‐
nové)71–72Štartér73–74Riadiaci modul prevodovky75Riadiaci modul motora76Výfukový redukčný systém77–78Klaksón79Systém ostrekovača80–81Riadiaci modul motoraČ.Obvod82–83Cievka zapaľovania84Cievka zapaľovania85Pohonné ústrojenstvo86–87Naftové vykurovanie88Klapka vzduchu89–90–91–92Čerpadlo vo vretí93Systém s elektronickým kľúčom94–95Čerpadlo chladiacej kvapaliny96Naftové vykurovanie97–
Page 272 of 341
270Starostlivosť o vozidloČ.Obvod98–99Čerpadlo chladiacej kvapaliny
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.

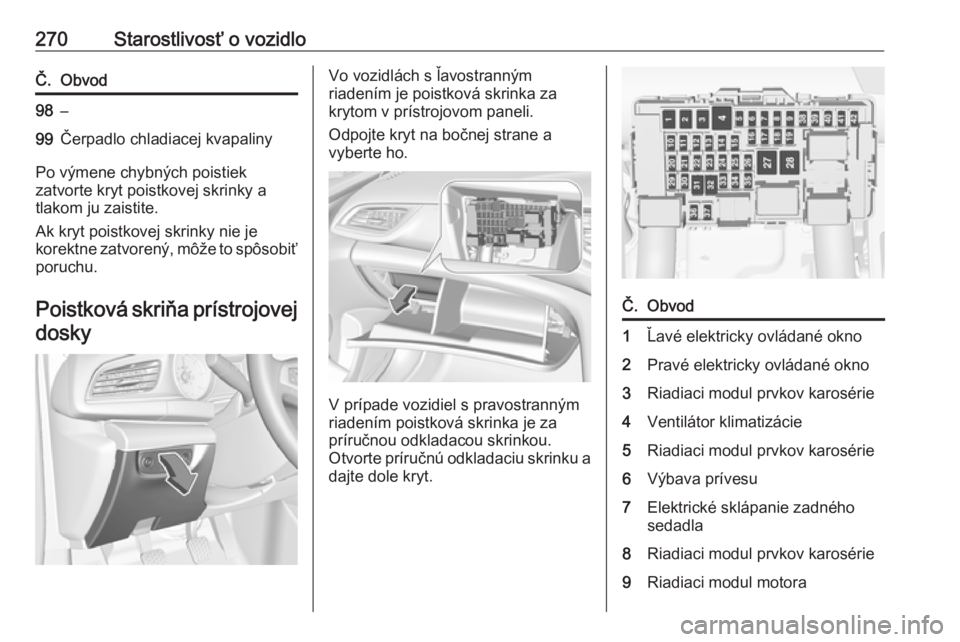

Poistková skriňa prístrojovej
dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
krytom v prístrojovom paneli.
Odpojte kryt na bočnej strane a
vyberte ho.
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú odkladaciu skrinku a dajte dole kryt.
Č.Obvod1Ľavé elektricky ovládané okno2Pravé elektricky ovládané okno3Riadiaci modul prvkov karosérie4Ventilátor klimatizácie5Riadiaci modul prvkov karosérie6Výbava prívesu7Elektrické sklápanie zadného
sedadla8Riadiaci modul prvkov karosérie9Riadiaci modul motora
Page 273 of 341

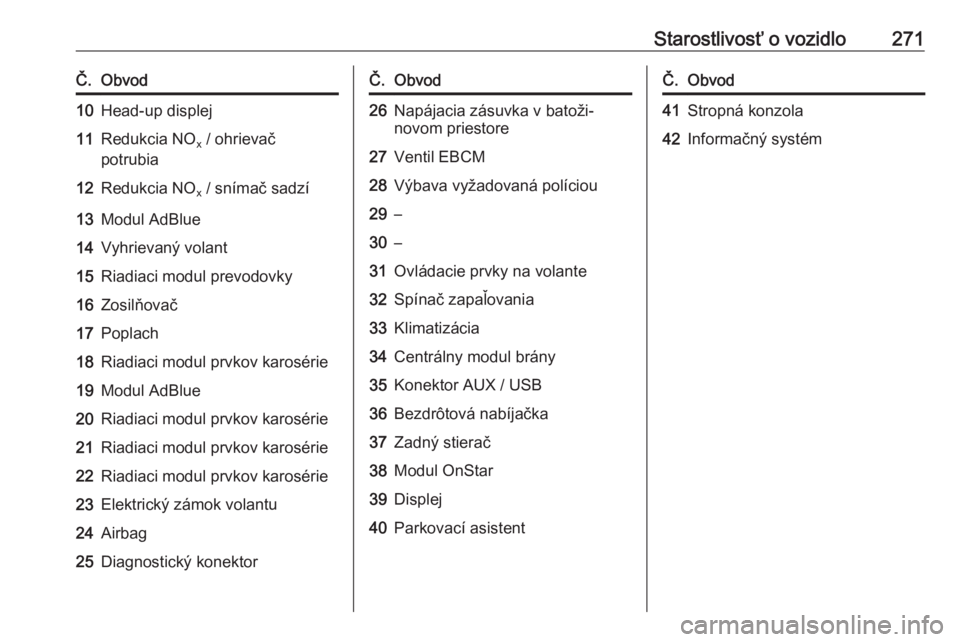

Starostlivosť o vozidlo271Č.Obvod10Head-up displej11Redukcia NOx / ohrievač
potrubia12Redukcia NO x / snímač sadzí13Modul AdBlue14Vyhrievaný volant15Riadiaci modul prevodovky16Zosilňovač17Poplach18Riadiaci modul prvkov karosérie19Modul AdBlue20Riadiaci modul prvkov karosérie21Riadiaci modul prvkov karosérie22Riadiaci modul prvkov karosérie23Elektrický zámok volantu24Airbag25Diagnostický konektorČ.Obvod26Napájacia zásuvka v batoži‐
novom priestore27Ventil EBCM28Výbava vyžadovaná políciou29–30–31Ovládacie prvky na volante32Spínač zapaľovania33Klimatizácia34Centrálny modul brány35Konektor AUX / USB36Bezdrôtová nabíjačka37Zadný stierač38Modul OnStar39Displej40Parkovací asistentČ.Obvod41Stropná konzola42Informačný systém
Page 274 of 341

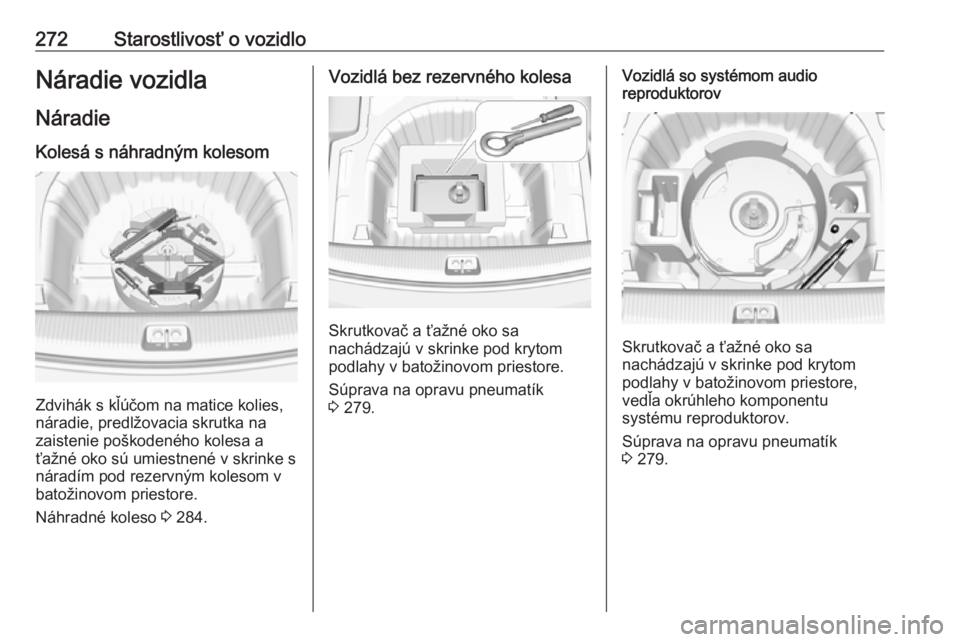

272Starostlivosť o vozidloNáradie vozidla
Náradie Kolesá s náhradným kolesom
Zdvihák s kľúčom na matice kolies,
náradie, predlžovacia skrutka na
zaistenie poškodeného kolesa a ťažné oko sú umiestnené v skrinke s
náradím pod rezervným kolesom v
batožinovom priestore.
Náhradné koleso 3 284.
Vozidlá bez rezervného kolesa
Skrutkovač a ťažné oko sa
nachádzajú v skrinke pod krytom
podlahy v batožinovom priestore.
Súprava na opravu pneumatík
3 279.
Vozidlá so systémom audio
reproduktorov
Skrutkovač a ťažné oko sa
nachádzajú v skrinke pod krytom
podlahy v batožinovom priestore,
vedľa okrúhleho komponentu
systému reproduktorov.
Súprava na opravu pneumatík
3 279.
Page 275 of 341

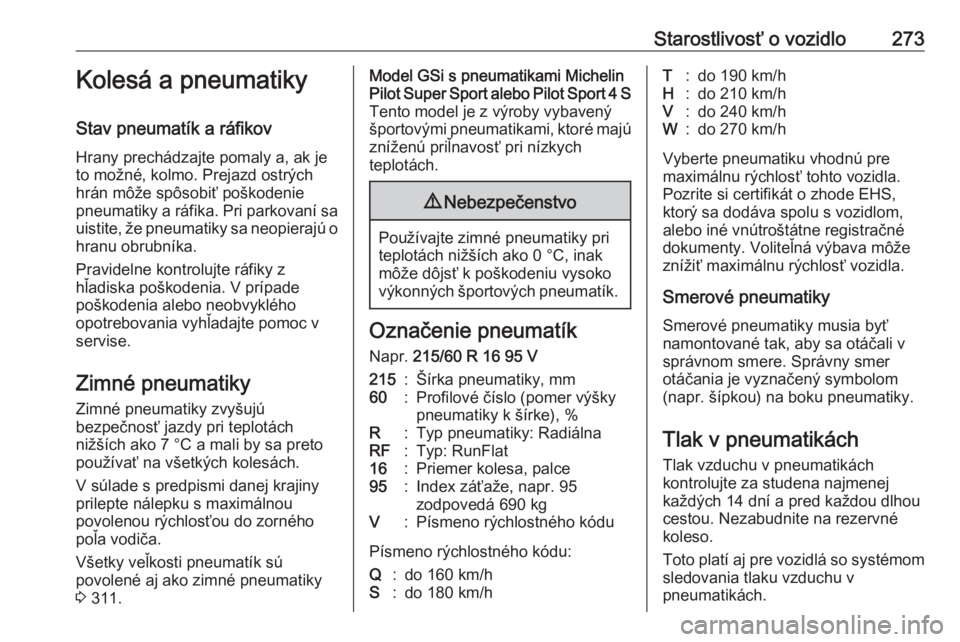

Starostlivosť o vozidlo273Kolesá a pneumatiky
Stav pneumatík a ráfikov
Hrany prechádzajte pomaly a, ak je
to možné, kolmo. Prejazd ostrých
hrán môže spôsobiť poškodenie
pneumatiky a ráfika. Pri parkovaní sa
uistite, že pneumatiky sa neopierajú o
hranu obrubníka.
Pravidelne kontrolujte ráfiky z
hľadiska poškodenia. V prípade
poškodenia alebo neobvyklého
opotrebovania vyhľadajte pomoc v
servise.
Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť jazdy pri teplotách
nižších ako 7 °C a mali by sa preto
používať na všetkých kolesách.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 311.Model GSi s pneumatikami Michelin
Pilot Super Sport alebo Pilot Sport 4 S Tento model je z výroby vybavený
športovými pneumatikami, ktoré majú
zníženú priľnavosť pri nízkych
teplotách.9 Nebezpečenstvo
Používajte zimné pneumatiky pri
teplotách nižších ako 0 °C, inak
môže dôjsť k poškodeniu vysoko
výkonných športových pneumatík.
Označenie pneumatík
Napr. 215/60 R 16 95 V
215:Šírka pneumatiky, mm60:Profilové číslo (pomer výšky
pneumatiky k šírke), %R:Typ pneumatiky: RadiálnaRF:Typ: RunFlat16:Priemer kolesa, palce95:Index záťaže, napr. 95
zodpovedá 690 kgV:Písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Vyberte pneumatiku vhodnú pre
maximálnu rýchlosť tohto vozidla. Pozrite si certifikát o zhode EHS,
ktorý sa dodáva spolu s vozidlom,
alebo iné vnútroštátne registračné
dokumenty. Voliteľná výbava môže
znížiť maximálnu rýchlosť vozidla.
Smerové pneumatiky Smerové pneumatiky musia byť
namontované tak, aby sa otáčali v
správnom smere. Správny smer
otáčania je vyznačený symbolom
(napr. šípkou) na boku pneumatiky.
Tlak v pneumatikách Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite na rezervné
koleso.
Toto platí aj pre vozidlá so systémom sledovania tlaku vzduchu v
pneumatikách.
Page 276 of 341
274Starostlivosť o vozidlo

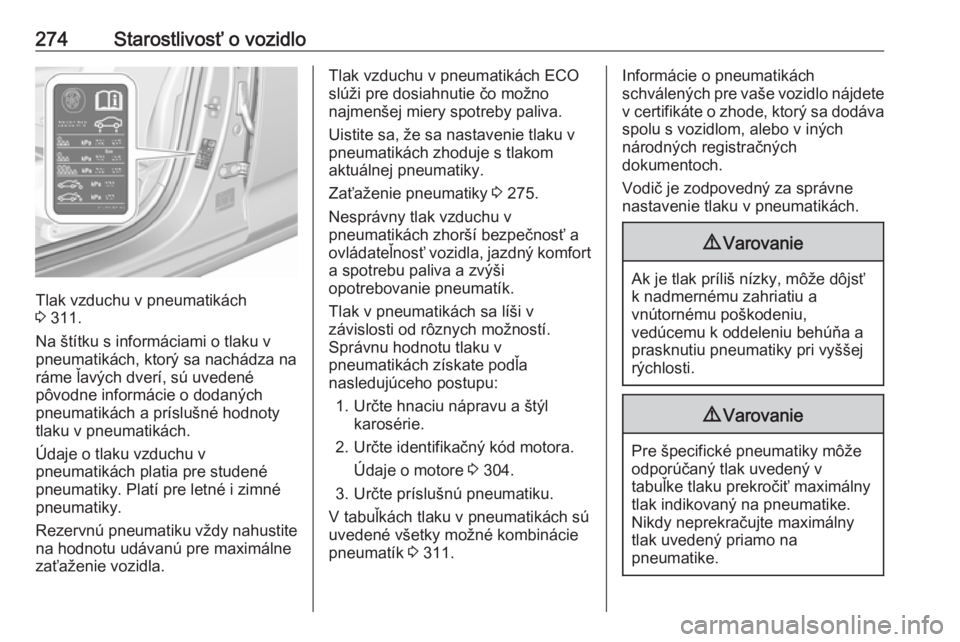

Tlak vzduchu v pneumatikách
3 311.
Na štítku s informáciami o tlaku v
pneumatikách, ktorý sa nachádza na ráme ľavých dverí, sú uvedené
pôvodne informácie o dodaných
pneumatikách a príslušné hodnoty tlaku v pneumatikách.
Údaje o tlaku vzduchu v
pneumatikách platia pre studené
pneumatiky. Platí pre letné i zimné
pneumatiky.
Rezervnú pneumatiku vždy nahustite
na hodnotu udávanú pre maximálne
zaťaženie vozidla.
Tlak vzduchu v pneumatikách ECO
slúži pre dosiahnutie čo možno
najmenšej miery spotreby paliva.
Uistite sa, že sa nastavenie tlaku v
pneumatikách zhoduje s tlakom
aktuálnej pneumatiky.
Zaťaženie pneumatiky 3 275.
Nesprávny tlak vzduchu v
pneumatikách zhorší bezpečnosť a
ovládateľnosť vozidla, jazdný komfort a spotrebu paliva a zvýši
opotrebovanie pneumatík.
Tlak v pneumatikách sa líši v
závislosti od rôznych možností.
Správnu hodnotu tlaku v
pneumatikách získate podľa
nasledujúceho postupu:
1. Určte hnaciu nápravu a štýl karosérie.
2. Určte identifikačný kód motora. Údaje o motore 3 304.
3. Určte príslušnú pneumatiku.
V tabuľkách tlaku v pneumatikách sú
uvedené všetky možné kombinácie
pneumatík 3 311.Informácie o pneumatikách
schválených pre vaše vozidlo nájdete
v certifikáte o zhode, ktorý sa dodáva spolu s vozidlom, alebo v iných
národných registračných
dokumentoch.
Vodič je zodpovedný za správne
nastavenie tlaku v pneumatikách.9 Varovanie
Ak je tlak príliš nízky, môže dôjsť
k nadmernému zahriatiu a
vnútornému poškodeniu,
vedúcemu k oddeleniu behúňa a
prasknutiu pneumatiky pri vyššej
rýchlosti.
9 Varovanie
Pre špecifické pneumatiky môže
odporúčaný tlak uvedený v
tabuľke tlaku prekročiť maximálny
tlak indikovaný na pneumatike.
Nikdy neprekračujte maximálny
tlak uvedený priamo na
pneumatike.
Page 277 of 341

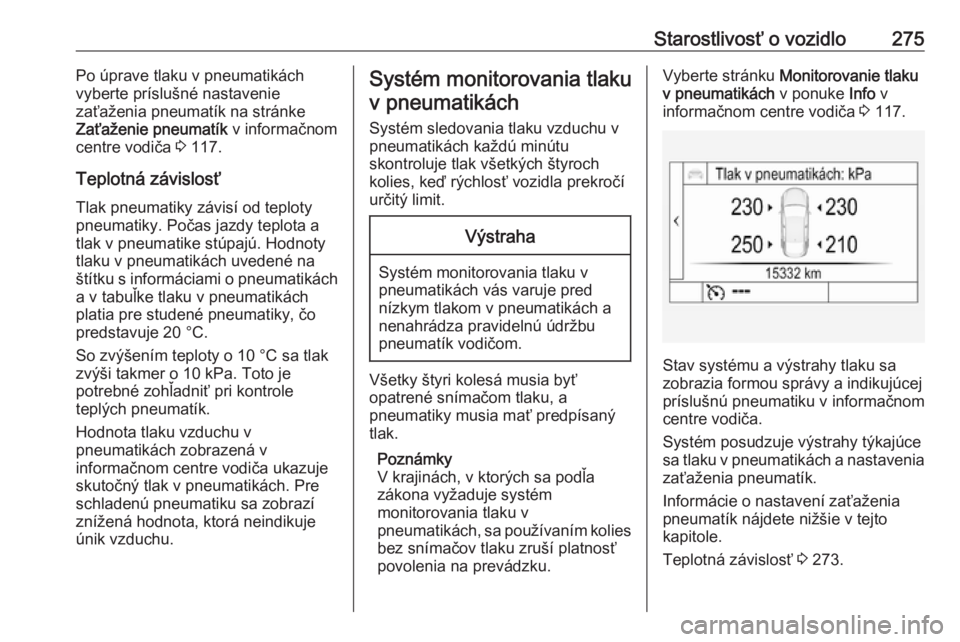

Starostlivosť o vozidlo275Po úprave tlaku v pneumatikách
vyberte príslušné nastavenie
zaťaženia pneumatík na stránke
Zaťaženie pneumatík v informačnom
centre vodiča 3 117.
Teplotná závislosť Tlak pneumatiky závisí od teploty
pneumatiky. Počas jazdy teplota a
tlak v pneumatike stúpajú. Hodnoty
tlaku v pneumatikách uvedené na
štítku s informáciami o pneumatikách
a v tabuľke tlaku v pneumatikách
platia pre studené pneumatiky, čo
predstavuje 20 °C.
So zvýšením teploty o 10 °C sa tlak
zvýši takmer o 10 kPa. Toto je
potrebné zohľadniť pri kontrole
teplých pneumatík.
Hodnota tlaku vzduchu v
pneumatikách zobrazená v
informačnom centre vodiča ukazuje
skutočný tlak v pneumatikách. Pre schladenú pneumatiku sa zobrazí
znížená hodnota, ktorá neindikuje
únik vzduchu.Systém monitorovania tlaku
v pneumatikách
Systém sledovania tlaku vzduchu v
pneumatikách každú minútu
skontroluje tlak všetkých štyroch
kolies, keď rýchlosť vozidla prekročí
určitý limit.Výstraha
Systém monitorovania tlaku v
pneumatikách vás varuje pred
nízkym tlakom v pneumatikách a
nenahrádza pravidelnú údržbu
pneumatík vodičom.
Všetky štyri kolesá musia byť
opatrené snímačom tlaku, a
pneumatiky musia mať predpísaný
tlak.
Poznámky
V krajinách, v ktorých sa podľa
zákona vyžaduje systém
monitorovania tlaku v
pneumatikách, sa používaním kolies bez snímačov tlaku zruší platnosť
povolenia na prevádzku.
Vyberte stránku Monitorovanie tlaku
v pneumatikách v ponuke Info v
informačnom centre vodiča 3 117.
Stav systému a výstrahy tlaku sa
zobrazia formou správy a indikujúcej
príslušnú pneumatiku v informačnom
centre vodiča.
Systém posudzuje výstrahy týkajúce
sa tlaku v pneumatikách a nastavenia zaťaženia pneumatík.
Informácie o nastavení zaťaženia
pneumatík nájdete nižšie v tejto
kapitole.
Teplotná závislosť 3 273.
Page 278 of 341

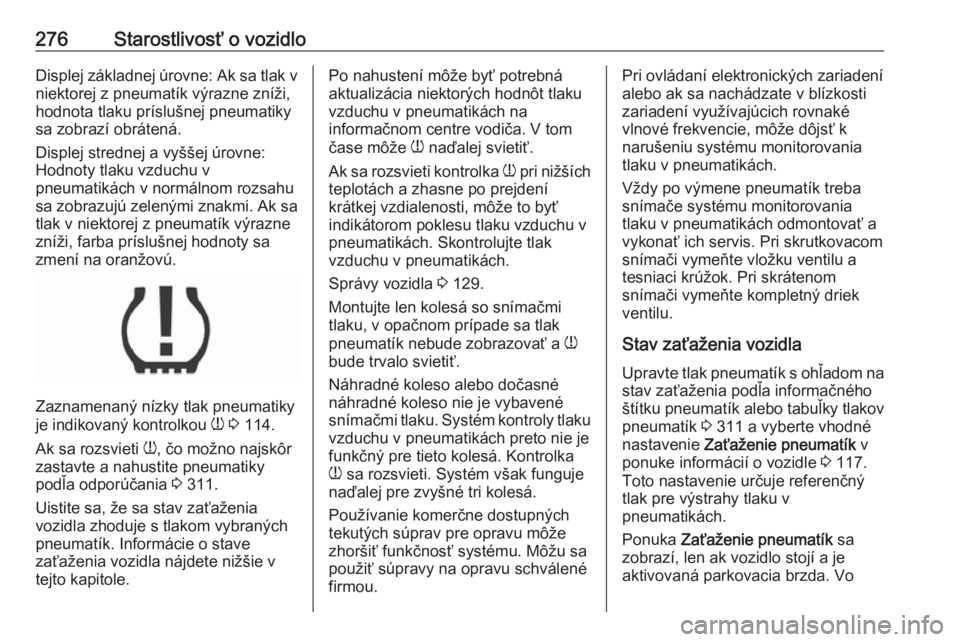

276Starostlivosť o vozidloDisplej základnej úrovne: Ak sa tlak vniektorej z pneumatík výrazne zníži,
hodnota tlaku príslušnej pneumatiky
sa zobrazí obrátená.
Displej strednej a vyššej úrovne: Hodnoty tlaku vzduchu v
pneumatikách v normálnom rozsahu
sa zobrazujú zelenými znakmi. Ak sa
tlak v niektorej z pneumatík výrazne
zníži, farba príslušnej hodnoty sa
zmení na oranžovú.
Zaznamenaný nízky tlak pneumatiky
je indikovaný kontrolkou w 3 114.
Ak sa rozsvieti w, čo možno najskôr
zastavte a nahustite pneumatiky
podľa odporúčania 3 311.
Uistite sa, že sa stav zaťaženia
vozidla zhoduje s tlakom vybraných
pneumatík. Informácie o stave
zaťaženia vozidla nájdete nižšie v
tejto kapitole.
Po nahustení môže byť potrebná
aktualizácia niektorých hodnôt tlaku
vzduchu v pneumatikách na
informačnom centre vodiča. V tom
čase môže w naďalej svietiť.
Ak sa rozsvieti kontrolka w pri nižších
teplotách a zhasne po prejdení
krátkej vzdialenosti, môže to byť
indikátorom poklesu tlaku vzduchu v
pneumatikách. Skontrolujte tlak
vzduchu v pneumatikách.
Správy vozidla 3 129.
Montujte len kolesá so snímačmi
tlaku, v opačnom prípade sa tlak
pneumatík nebude zobrazovať a w
bude trvalo svietiť.
Náhradné koleso alebo dočasné
náhradné koleso nie je vybavené
snímačmi tlaku. Systém kontroly tlaku vzduchu v pneumatikách preto nie je
funkčný pre tieto kolesá. Kontrolka
w sa rozsvieti. Systém však funguje
naďalej pre zvyšné tri kolesá.
Používanie komerčne dostupných tekutých súprav pre opravu môže
zhoršiť funkčnosť systému. Môžu sa
použiť súpravy na opravu schválené
firmou.Pri ovládaní elektronických zariadení
alebo ak sa nachádzate v blízkosti
zariadení využívajúcich rovnaké
vlnové frekvencie, môže dôjsť k
narušeniu systému monitorovania
tlaku v pneumatikách.
Vždy po výmene pneumatík treba
snímače systému monitorovania
tlaku v pneumatikách odmontovať a
vykonať ich servis. Pri skrutkovacom
snímači vymeňte vložku ventilu a
tesniaci krúžok. Pri skrátenom
snímači vymeňte kompletný driek
ventilu.
Stav zaťaženia vozidla Upravte tlak pneumatík s ohľadom na
stav zaťaženia podľa informačného
štítku pneumatík alebo tabuľky tlakov
pneumatík 3 311 a vyberte vhodné
nastavenie Zaťaženie pneumatík v
ponuke informácií o vozidle 3 117.
Toto nastavenie určuje referenčný
tlak pre výstrahy tlaku v
pneumatikách.

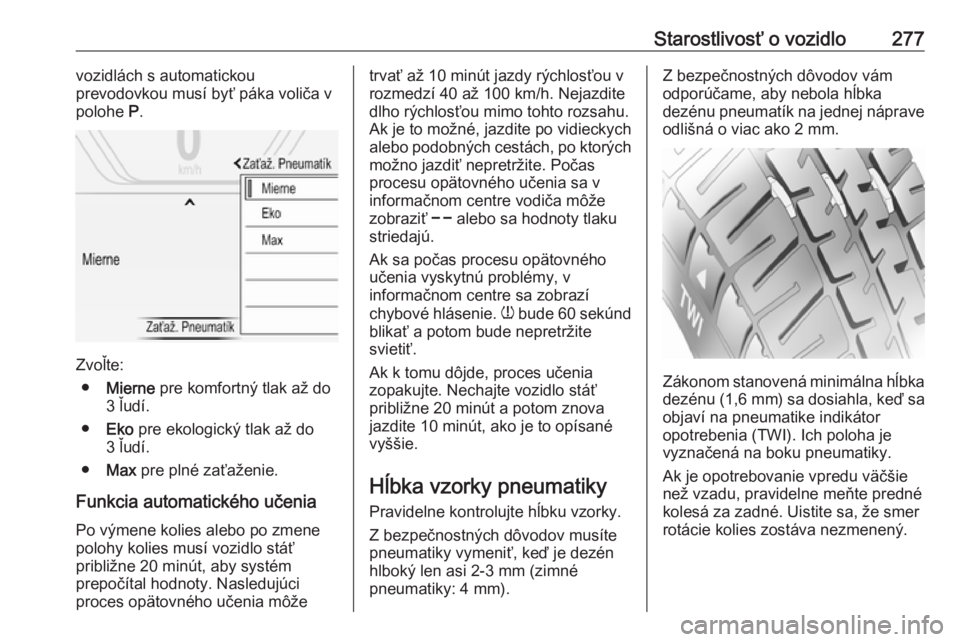

Ponuka Zaťaženie pneumatík sa
zobrazí, len ak vozidlo stojí a je
aktivovaná parkovacia brzda. Vo
Page 279 of 341
Starostlivosť o vozidlo277vozidlách s automatickou
prevodovkou musí byť páka voliča v polohe P.
Zvoľte:
● Mierne pre komfortný tlak až do
3 ľudí.
● Eko pre ekologický tlak až do
3 ľudí.
● Max pre plné zaťaženie.
Funkcia automatického učenia Po výmene kolies alebo po zmene
polohy kolies musí vozidlo stáť
približne 20 minút, aby systém
prepočítal hodnoty. Nasledujúci
proces opätovného učenia môže
trvať až 10 minút jazdy rýchlosťou v
rozmedzí 40 až 100 km/h. Nejazdite
dlho rýchlosťou mimo tohto rozsahu.
Ak je to možné, jazdite po vidieckych
alebo podobných cestách, po ktorých možno jazdiť nepretržite. Počas
procesu opätovného učenia sa v
informačnom centre vodiča môže
zobraziť $ alebo sa hodnoty tlaku
striedajú.
Ak sa počas procesu opätovného
učenia vyskytnú problémy, v
informačnom centre sa zobrazí
chybové hlásenie. w bude 60 sekúnd
blikať a potom bude nepretržite
svietiť.
Ak k tomu dôjde, proces učenia
zopakujte. Nechajte vozidlo stáť
približne 20 minút a potom znova
jazdite 10 minút, ako je to opísané
vyššie.
Hĺbka vzorky pneumatiky
Pravidelne kontrolujte hĺbku vzorky.
Z bezpečnostných dôvodov musíte
pneumatiky vymeniť, keď je dezén
hlboký len asi 2-3 mm (zimné
pneumatiky: 4 mm).Z bezpečnostných dôvodov vám
odporúčame, aby nebola hĺbka
dezénu pneumatík na jednej náprave odlišná o viac ako 2 mm.
Zákonom stanovená minimálna hĺbka dezénu (1,6 mm ) sa dosiahla, keď sa
objaví na pneumatike indikátor
opotrebenia (TWI). Ich poloha je
vyznačená na boku pneumatiky.
Ak je opotrebovanie vpredu väčšie
než vzadu, pravidelne meňte predné
kolesá za zadné. Uistite sa, že smer
rotácie kolies zostáva nezmenený.
Page 280 of 341

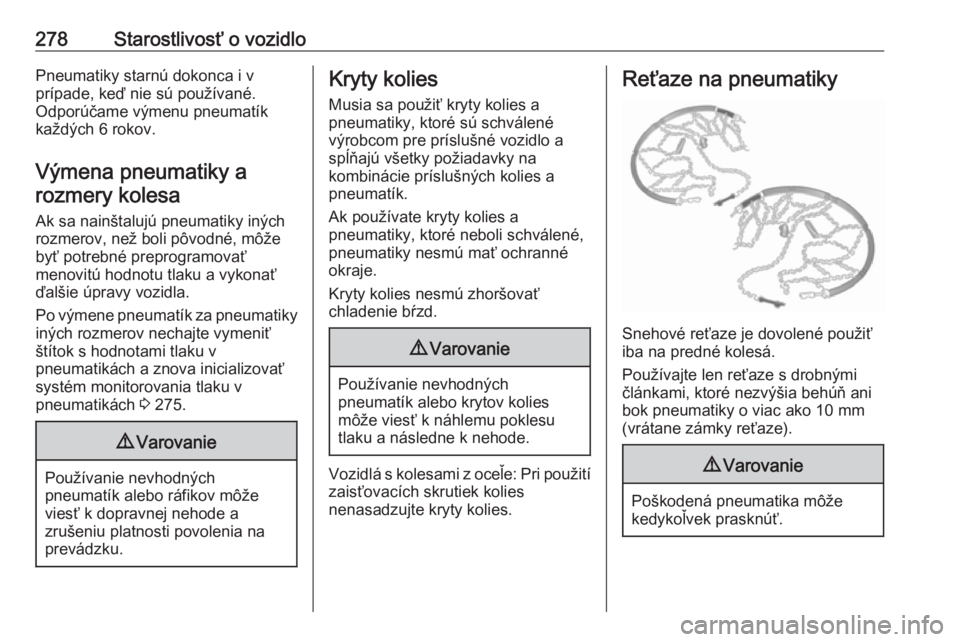

278Starostlivosť o vozidloPneumatiky starnú dokonca i v
prípade, keď nie sú používané.
Odporúčame výmenu pneumatík
každých 6 rokov.
Výmena pneumatiky a rozmery kolesa
Ak sa nainštalujú pneumatiky iných
rozmerov, než boli pôvodné, môže
byť potrebné preprogramovať
menovitú hodnotu tlaku a vykonať
ďalšie úpravy vozidla.
Po výmene pneumatík za pneumatiky
iných rozmerov nechajte vymeniť
štítok s hodnotami tlaku v
pneumatikách a znova inicializovať
systém monitorovania tlaku v
pneumatikách 3 275.9 Varovanie
Používanie nevhodných
pneumatík alebo ráfikov môže
viesť k dopravnej nehode a
zrušeniu platnosti povolenia na
prevádzku.
Kryty kolies
Musia sa použiť kryty kolies a
pneumatiky, ktoré sú schválené
výrobcom pre príslušné vozidlo a spĺňajú všetky požiadavky na
kombinácie príslušných kolies a
pneumatík.
Ak používate kryty kolies a
pneumatiky, ktoré neboli schválené,
pneumatiky nesmú mať ochranné
okraje.
Kryty kolies nesmú zhoršovať
chladenie bŕzd.9 Varovanie
Používanie nevhodných
pneumatík alebo krytov kolies
môže viesť k náhlemu poklesu
tlaku a následne k nehode.
Vozidlá s kolesami z oceľe: Pri použití zaisťovacích skrutiek kolies
nenasadzujte kryty kolies.
Reťaze na pneumatiky
Snehové reťaze je dovolené použiť
iba na predné kolesá.
Používajte len reťaze s drobnými
článkami, ktoré nezvýšia behúň ani
bok pneumatiky o viac ako 10 mm
(vrátane zámky reťaze).
9 Varovanie
Poškodená pneumatika môže
kedykoľvek prasknúť.
