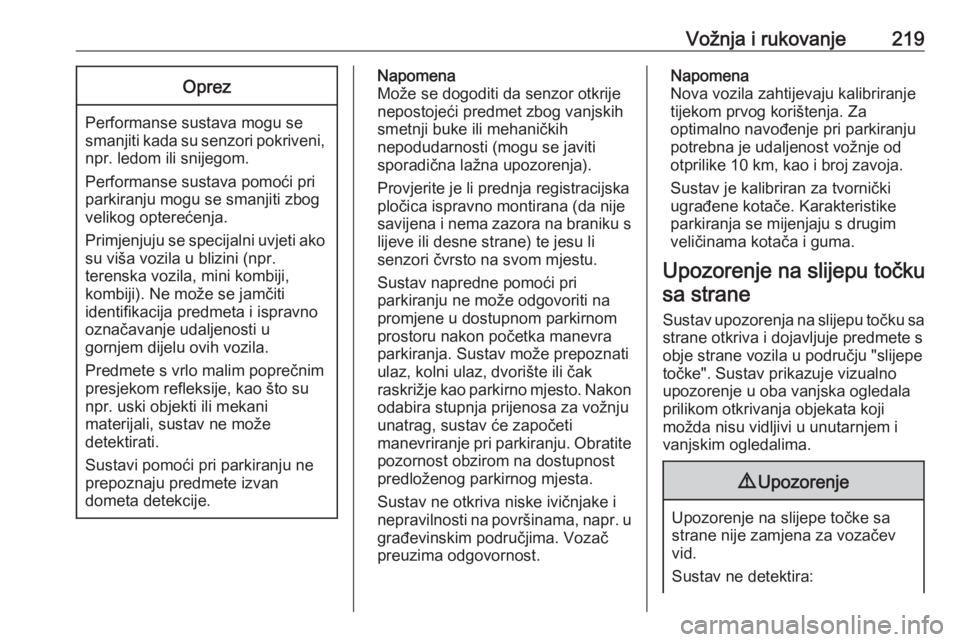

Vožnja i rukovanje219Oprez
Performanse sustava mogu sesmanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Može se dogoditi da senzor otkrije nepostojeći predmet zbog vanjskih
smetnji buke ili mehaničkih
nepodudarnosti (mogu se javiti
sporadična lažna upozorenja).
Provjerite je li prednja registracijska
pločica ispravno montirana (da nije
savijena i nema zazora na braniku s
lijeve ili desne strane) te jesu li
senzori čvrsto na svom mjestu.
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u dostupnom parkirnom
prostoru nakon početka manevra
parkiranja. Sustav može prepoznati
ulaz, kolni ulaz, dvorište ili čak
raskrižje kao parkirno mjesto. Nakon odabira stupnja prijenosa za vožnju
unatrag, sustav će započeti
manevriranje pri parkiranju. Obratite
pozornost obzirom na dostupnost
predloženog parkirnog mjesta.
Sustav ne otkriva niske ivičnjake i
nepravilnosti na površinama, napr. u
građevinskim područjima. Vozač
preuzima odgovornost.Napomena
Nova vozila zahtijevaju kalibriranje
tijekom prvog korištenja. Za
optimalno navođenje pri parkiranju
potrebna je udaljenost vožnje od
otprilike 10 km, kao i broj zavoja.
Sustav je kalibriran za tvornički
ugrađene kotače. Karakteristike
parkiranja se mijenjaju s drugim
veličinama kotača i guma.
Upozorenje na slijepu točku sa strane
Sustav upozorenja na slijepu točku sa strane otkriva i dojavljuje predmete s
obje strane vozila u području "slijepe točke". Sustav prikazuje vizualno
upozorenje u oba vanjska ogledala
prilikom otkrivanja objekata koji
možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira:

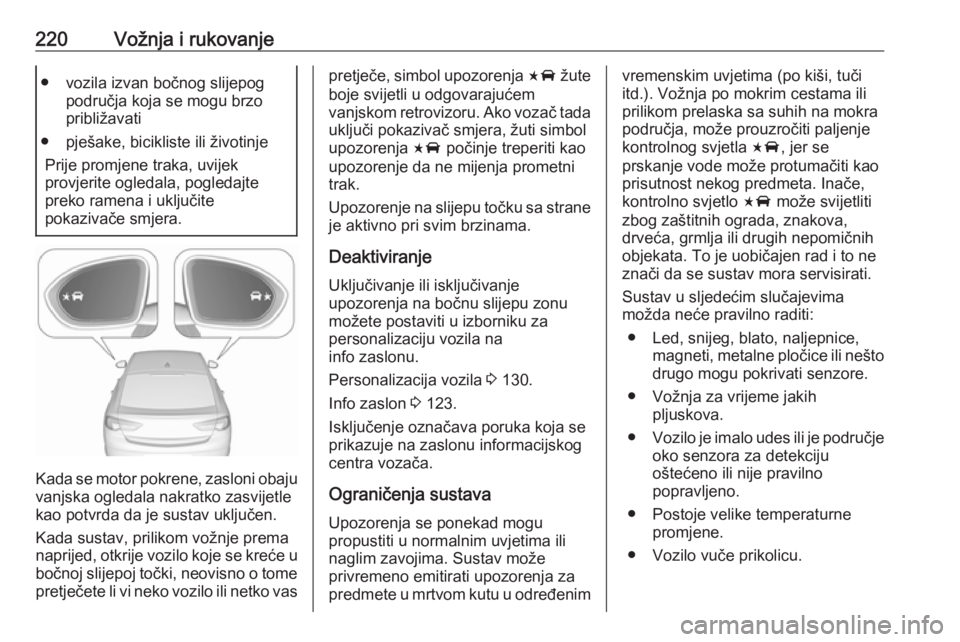

220Vožnja i rukovanje● vozila izvan bočnog slijepogpodručja koja se mogu brzo
približavati
● pješake, bicikliste ili životinje Prije promjene traka, uvijek
provjerite ogledala, pogledajte
preko ramena i uključite
pokazivače smjera.
Kada se motor pokrene, zasloni obaju vanjska ogledala nakratko zasvijetlekao potvrda da je sustav uključen.
Kada sustav, prilikom vožnje prema
naprijed, otkrije vozilo koje se kreće u
bočnoj slijepoj točki, neovisno o tome
pretječete li vi neko vozilo ili netko vas
pretječe, simbol upozorenja F žute
boje svijetli u odgovarajućem
vanjskom retrovizoru. Ako vozač tada
uključi pokazivač smjera, žuti simbol
upozorenja F počinje treperiti kao
upozorenje da ne mijenja prometni
trak.
Upozorenje na slijepu točku sa strane
je aktivno pri svim brzinama.
DeaktiviranjeUključivanje ili isključivanje
upozorenja na bočnu slijepu zonu
možete postaviti u izborniku za
personalizaciju vozila na
info zaslonu.
Personalizacija vozila 3 130.
Info zaslon 3 123.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača.
Ograničenja sustava
Upozorenja se ponekad mogu
propustiti u normalnim uvjetima ili
naglim zavojima. Sustav može
privremeno emitirati upozorenja za
predmete u mrtvom kutu u određenimvremenskim uvjetima (po kiši, tuči
itd.). Vožnja po mokrim cestama ili
prilikom prelaska sa suhih na mokra
područja, može prouzročiti paljenje
kontrolnog svjetla F, jer se
prskanje vode može protumačiti kao
prisutnost nekog predmeta. Inače,
kontrolno svjetlo F može svijetliti
zbog zaštitnih ograda, znakova,
drveća, grmlja ili drugih nepomičnih
objekata. To je uobičajen rad i to ne
znači da se sustav mora servisirati.
Sustav u sljedećim slučajevima
možda neće pravilno raditi:
● Led, snijeg, blato, naljepnice, magneti, metalne pločice ili neštodrugo mogu pokrivati senzore.
● Vožnja za vrijeme jakih pljuskova.
● Vozilo je imalo udes ili je područje
oko senzora za detekciju
oštećeno ili nije pravilno
popravljeno.
● Postoje velike temperaturne promjene.
● Vozilo vuče prikolicu.

Vožnja i rukovanje221Ako je sustav neispravan, ili ako
sustav ne radi uslijed privremenih
uvjeta, u informacijskom centru
vozača pojavljuje se poruka. Zatražite
pomoć radionice.
Napomena
Svako novo vozilo zahtijeva
umjeravanje. Za optimalne
performanse, što je prije moguće
vozite na neku udaljenost po ravnoj
autocesti s objektima pored ceste,
primjerice, zaštitnim ogradama i
preprekama.

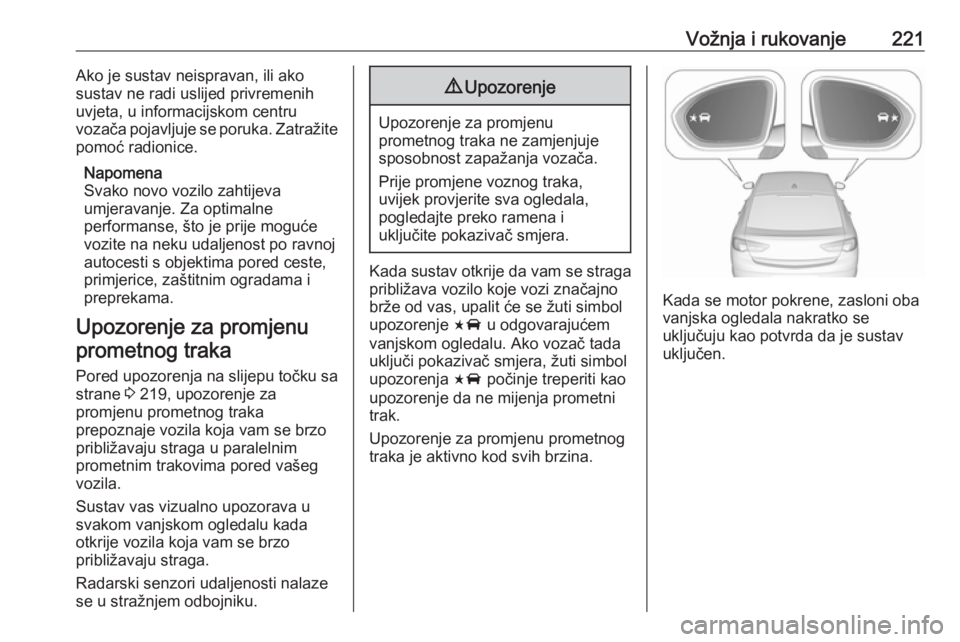

Upozorenje za promjenu prometnog traka
Pored upozorenja na slijepu točku sa
strane 3 219, upozorenje za
promjenu prometnog traka
prepoznaje vozila koja vam se brzo
približavaju straga u paralelnim
prometnim trakovima pored vašeg vozila.
Sustav vas vizualno upozorava u
svakom vanjskom ogledalu kada
otkrije vozila koja vam se brzo
približavaju straga.
Radarski senzori udaljenosti nalaze
se u stražnjem odbojniku.9 Upozorenje
Upozorenje za promjenu
prometnog traka ne zamjenjuje
sposobnost zapažanja vozača.
Prije promjene voznog traka,
uvijek provjerite sva ogledala,
pogledajte preko ramena i
uključite pokazivač smjera.
Kada sustav otkrije da vam se straga
približava vozilo koje vozi značajno
brže od vas, upalit će se žuti simbol
upozorenje F u odgovarajućem
vanjskom ogledalu. Ako vozač tada
uključi pokazivač smjera, žuti simbol upozorenja F počinje treperiti kao
upozorenje da ne mijenja prometni
trak.
Upozorenje za promjenu prometnog
traka je aktivno kod svih brzina.
Kada se motor pokrene, zasloni oba
vanjska ogledala nakratko se
uključuju kao potvrda da je sustav uključen.

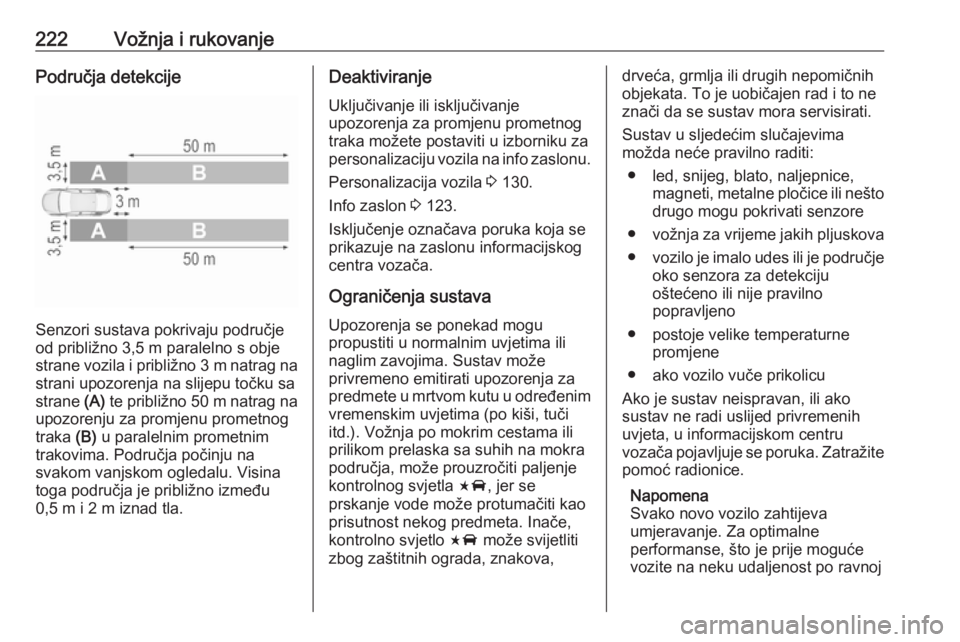

222Vožnja i rukovanjePodručja detekcije
Senzori sustava pokrivaju područje
od približno 3,5 m paralelno s obje
strane vozila i približno 3 m natrag na
strani upozorenja na slijepu točku sa
strane (A) te približno 50 m natrag na
upozorenju za promjenu prometnog
traka (B) u paralelnim prometnim
trakovima. Područja počinju na
svakom vanjskom ogledalu. Visina
toga područja je približno između
0,5 m i 2 m iznad tla.
Deaktiviranje
Uključivanje ili isključivanje
upozorenja za promjenu prometnog
traka možete postaviti u izborniku za
personalizaciju vozila na info zaslonu.
Personalizacija vozila 3 130.
Info zaslon 3 123.
Isključenje označava poruka koja se prikazuje na zaslonu informacijskog
centra vozača.
Ograničenja sustava
Upozorenja se ponekad mogu
propustiti u normalnim uvjetima ili
naglim zavojima. Sustav može
privremeno emitirati upozorenja za
predmete u mrtvom kutu u određenim
vremenskim uvjetima (po kiši, tuči
itd.). Vožnja po mokrim cestama ili
prilikom prelaska sa suhih na mokra
područja, može prouzročiti paljenje
kontrolnog svjetla F, jer se
prskanje vode može protumačiti kao
prisutnost nekog predmeta. Inače,
kontrolno svjetlo F može svijetliti
zbog zaštitnih ograda, znakova,drveća, grmlja ili drugih nepomičnih
objekata. To je uobičajen rad i to ne
znači da se sustav mora servisirati.
Sustav u sljedećim slučajevima
možda neće pravilno raditi:
● led, snijeg, blato, naljepnice, magneti, metalne pločice ili neštodrugo mogu pokrivati senzore
● vožnja za vrijeme jakih pljuskova
● vozilo je imalo udes ili je područje
oko senzora za detekciju
oštećeno ili nije pravilno
popravljeno
● postoje velike temperaturne promjene
● ako vozilo vuče prikolicu
Ako je sustav neispravan, ili ako
sustav ne radi uslijed privremenih
uvjeta, u informacijskom centru
vozača pojavljuje se poruka. Zatražite
pomoć radionice.
Napomena
Svako novo vozilo zahtijeva
umjeravanje. Za optimalne
performanse, što je prije moguće
vozite na neku udaljenost po ravnoj

Vožnja i rukovanje223autocesti s objektima pored ceste,
primjerice, zaštitnim ogradama i
preprekama.

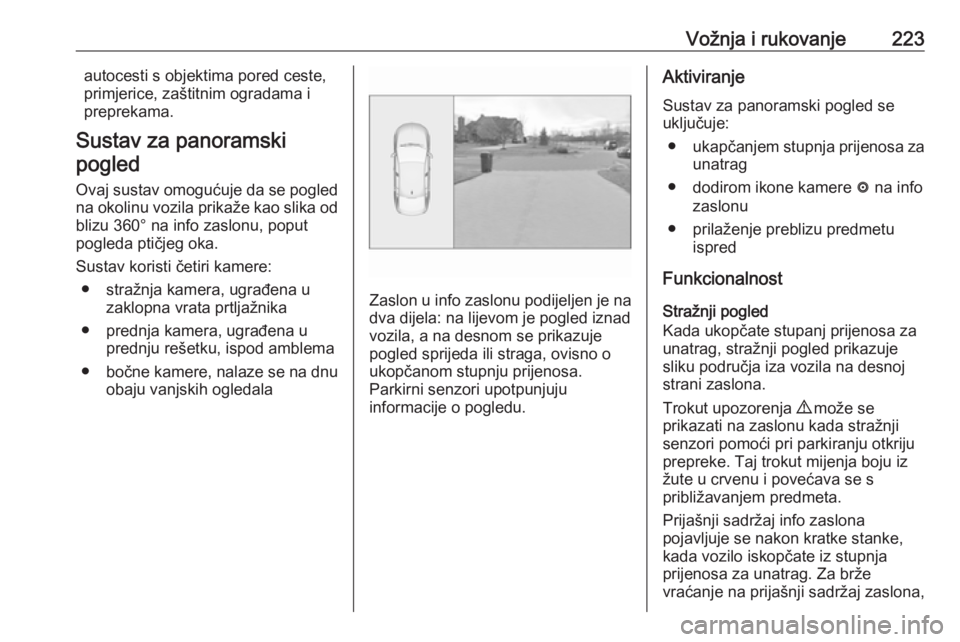

Sustav za panoramski pogled
Ovaj sustav omogućuje da se pogled
na okolinu vozila prikaže kao slika od blizu 360° na info zaslonu, poput
pogleda ptičjeg oka.
Sustav koristi četiri kamere: ● stražnja kamera, ugrađena u zaklopna vrata prtljažnika
● prednja kamera, ugrađena u prednju rešetku, ispod amblema
● bočne kamere, nalaze se na dnu
obaju vanjskih ogledala
Zaslon u info zaslonu podijeljen je na dva dijela: na lijevom je pogled iznad
vozila, a na desnom se prikazuje
pogled sprijeda ili straga, ovisno o
ukopčanom stupnju prijenosa.
Parkirni senzori upotpunjuju
informacije o pogledu.
Aktiviranje
Sustav za panoramski pogled se
uključuje:
● ukapčanjem stupnja prijenosa za
unatrag
● dodirom ikone kamere ë na info
zaslonu
● prilaženje preblizu predmetu ispred
Funkcionalnost
Stražnji pogled
Kada ukopčate stupanj prijenosa za
unatrag, stražnji pogled prikazuje
sliku područja iza vozila na desnoj
strani zaslona.
Trokut upozorenja 9 može se
prikazati na zaslonu kada stražnji
senzori pomoći pri parkiranju otkriju
prepreke. Taj trokut mijenja boju iz
žute u crvenu i povećava se s
približavanjem predmeta.
Prijašnji sadržaj info zaslona
pojavljuje se nakon kratke stanke,
kada vozilo iskopčate iz stupnja
prijenosa za unatrag. Za brže
vraćanje na prijašnji sadržaj zaslona,

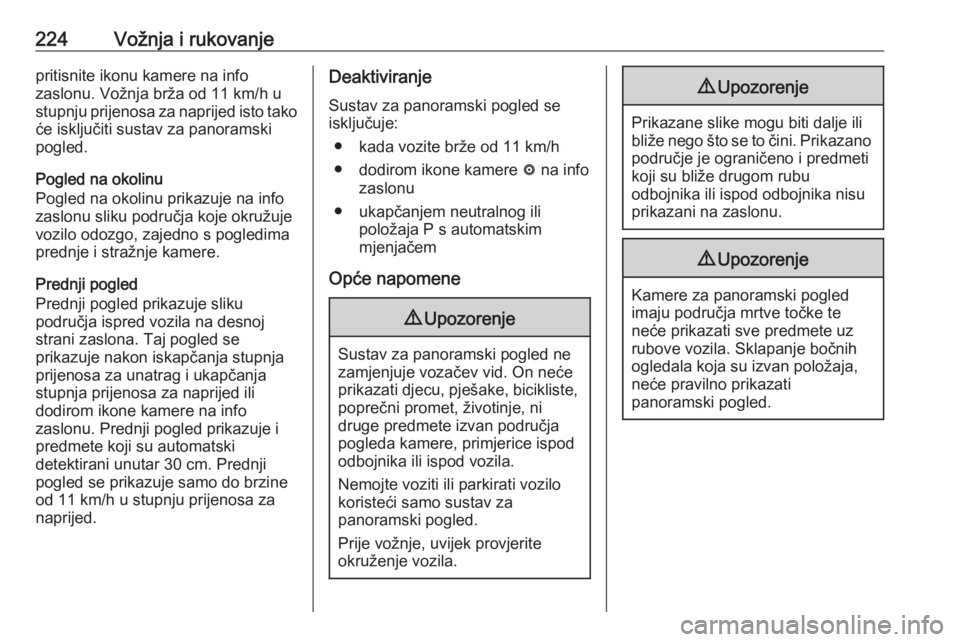

224Vožnja i rukovanjepritisnite ikonu kamere na info
zaslonu. Vožnja brža od 11 km/h u
stupnju prijenosa za naprijed isto tako će isključiti sustav za panoramski
pogled.
Pogled na okolinu
Pogled na okolinu prikazuje na info
zaslonu sliku područja koje okružuje
vozilo odozgo, zajedno s pogledima
prednje i stražnje kamere.
Prednji pogled
Prednji pogled prikazuje sliku
područja ispred vozila na desnoj
strani zaslona. Taj pogled se
prikazuje nakon iskapčanja stupnja
prijenosa za unatrag i ukapčanja
stupnja prijenosa za naprijed ili
dodirom ikone kamere na info
zaslonu. Prednji pogled prikazuje i
predmete koji su automatski
detektirani unutar 30 cm. Prednji
pogled se prikazuje samo do brzine od 11 km/h u stupnju prijenosa za
naprijed.Deaktiviranje
Sustav za panoramski pogled se
isključuje:
● kada vozite brže od 11 km/h● dodirom ikone kamere ë na info
zaslonu
● ukapčanjem neutralnog ili položaja P s automatskim
mjenjačem
Opće napomene9 Upozorenje
Sustav za panoramski pogled ne
zamjenjuje vozačev vid. On neće
prikazati djecu, pješake, bicikliste, poprečni promet, životinje, ni
druge predmete izvan područja
pogleda kamere, primjerice ispod
odbojnika ili ispod vozila.
Nemojte voziti ili parkirati vozilo
koristeći samo sustav za
panoramski pogled.
Prije vožnje, uvijek provjerite
okruženje vozila.
9 Upozorenje
Prikazane slike mogu biti dalje ili
bliže nego što se to čini. Prikazano područje je ograničeno i predmeti
koji su bliže drugom rubu
odbojnika ili ispod odbojnika nisu
prikazani na zaslonu.
9 Upozorenje
Kamere za panoramski pogled
imaju područja mrtve točke te
neće prikazati sve predmete uz
rubove vozila. Sklapanje bočnih
ogledala koja su izvan položaja,
neće pravilno prikazati
panoramski pogled.

Vožnja i rukovanje225

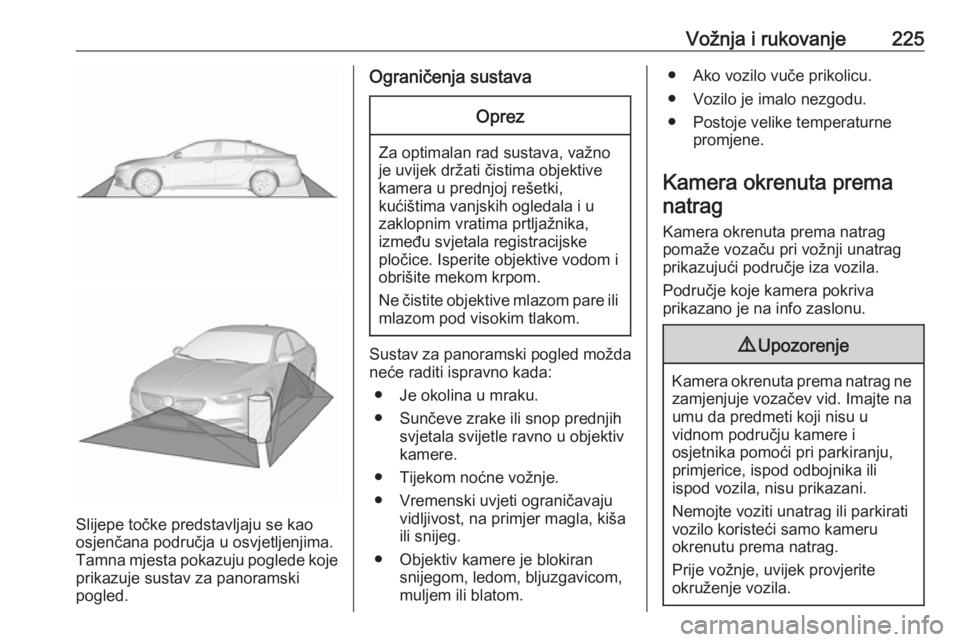

Slijepe točke predstavljaju se kao
osjenčana područja u osvjetljenjima.
Tamna mjesta pokazuju poglede koje prikazuje sustav za panoramski
pogled.
Ograničenja sustavaOprez
Za optimalan rad sustava, važno
je uvijek držati čistima objektive
kamera u prednjoj rešetki,
kućištima vanjskih ogledala i u
zaklopnim vratima prtljažnika,
između svjetala registracijske
pločice. Isperite objektive vodom i
obrišite mekom krpom.
Ne čistite objektive mlazom pare ili mlazom pod visokim tlakom.
Sustav za panoramski pogled možda
neće raditi ispravno kada:
● Je okolina u mraku.
● Sunčeve zrake ili snop prednjih svjetala svijetle ravno u objektiv
kamere.
● Tijekom noćne vožnje.
● Vremenski uvjeti ograničavaju vidljivost, na primjer magla, kiša
ili snijeg.
● Objektiv kamere je blokiran snijegom, ledom, bljuzgavicom,
muljem ili blatom.
● Ako vozilo vuče prikolicu.
● Vozilo je imalo nezgodu.
● Postoje velike temperaturne promjene.
Kamera okrenuta prema natrag
Kamera okrenuta prema natrag
pomaže vozaču pri vožnji unatrag
prikazujući područje iza vozila.
Područje koje kamera pokriva
prikazano je na info zaslonu.9 Upozorenje
Kamera okrenuta prema natrag ne
zamjenjuje vozačev vid. Imajte na
umu da predmeti koji nisu u
vidnom području kamere i
osjetnika pomoći pri parkiranju,
primjerice, ispod odbojnika ili
ispod vozila, nisu prikazani.
Nemojte voziti unatrag ili parkirati
vozilo koristeći samo kameru
okrenutu prema natrag.
Prije vožnje, uvijek provjerite
okruženje vozila.

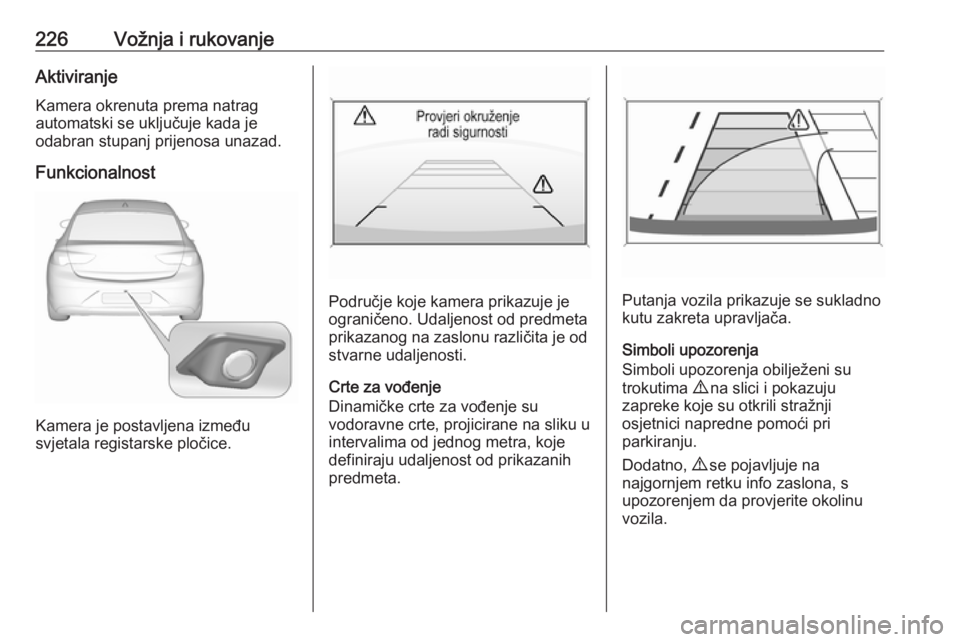

226Vožnja i rukovanjeAktiviranjeKamera okrenuta prema natrag
automatski se uključuje kada je
odabran stupanj prijenosa unazad.
Funkcionalnost
Kamera je postavljena između
svjetala registarske pločice.
Područje koje kamera prikazuje je
ograničeno. Udaljenost od predmeta
prikazanog na zaslonu različita je od
stvarne udaljenosti.
Crte za vođenje
Dinamičke crte za vođenje su
vodoravne crte, projicirane na sliku u
intervalima od jednog metra, koje
definiraju udaljenost od prikazanih
predmeta.Putanja vozila prikazuje se sukladno
kutu zakreta upravljača.
Simboli upozorenja
Simboli upozorenja obilježeni su
trokutima 9 na slici i pokazuju
zapreke koje su otkrili stražnji
osjetnici napredne pomoći pri
parkiranju.
Dodatno, 9 se pojavljuje na
najgornjem retku info zaslona, s
upozorenjem da provjerite okolinu
vozila.

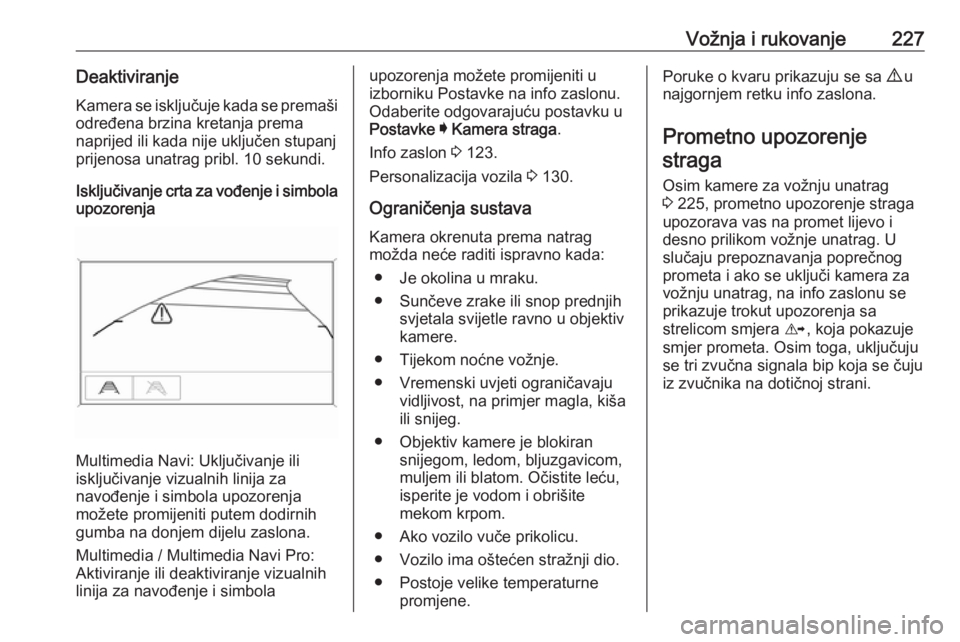

Vožnja i rukovanje227DeaktiviranjeKamera se isključuje kada se premaši
određena brzina kretanja prema
naprijed ili kada nije uključen stupanj prijenosa unatrag pribl. 10 sekundi.
Isključivanje crta za vođenje i simbola upozorenja
Multimedia Navi: Uključivanje ili
isključivanje vizualnih linija za
navođenje i simbola upozorenja
možete promijeniti putem dodirnih
gumba na donjem dijelu zaslona.
Multimedia / Multimedia Navi Pro:
Aktiviranje ili deaktiviranje vizualnih
linija za navođenje i simbola
upozorenja možete promijeniti u
izborniku Postavke na info zaslonu.
Odaberite odgovarajuću postavku u
Postavke I Kamera straga .
Info zaslon 3 123.
Personalizacija vozila 3 130.
Ograničenja sustava
Kamera okrenuta prema natrag
možda neće raditi ispravno kada:
● Je okolina u mraku.
● Sunčeve zrake ili snop prednjih svjetala svijetle ravno u objektiv
kamere.
● Tijekom noćne vožnje.
● Vremenski uvjeti ograničavaju vidljivost, na primjer magla, kiša
ili snijeg.
● Objektiv kamere je blokiran snijegom, ledom, bljuzgavicom,
muljem ili blatom. Očistite leću,
isperite je vodom i obrišite
mekom krpom.
● Ako vozilo vuče prikolicu.
● Vozilo ima oštećen stražnji dio.
● Postoje velike temperaturne promjene.Poruke o kvaru prikazuju se sa 9 u
najgornjem retku info zaslona.
Prometno upozorenjestraga
Osim kamere za vožnju unatrag
3 225, prometno upozorenje straga
upozorava vas na promet lijevo i
desno prilikom vožnje unatrag. U
slučaju prepoznavanja poprečnog
prometa i ako se uključi kamera za vožnju unatrag, na info zaslonu se
prikazuje trokut upozorenja sa
strelicom smjera K, koja pokazuje
smjer prometa. Osim toga, uključuju
se tri zvučna signala bip koja se čuju
iz zvučnika na dotičnoj strani.

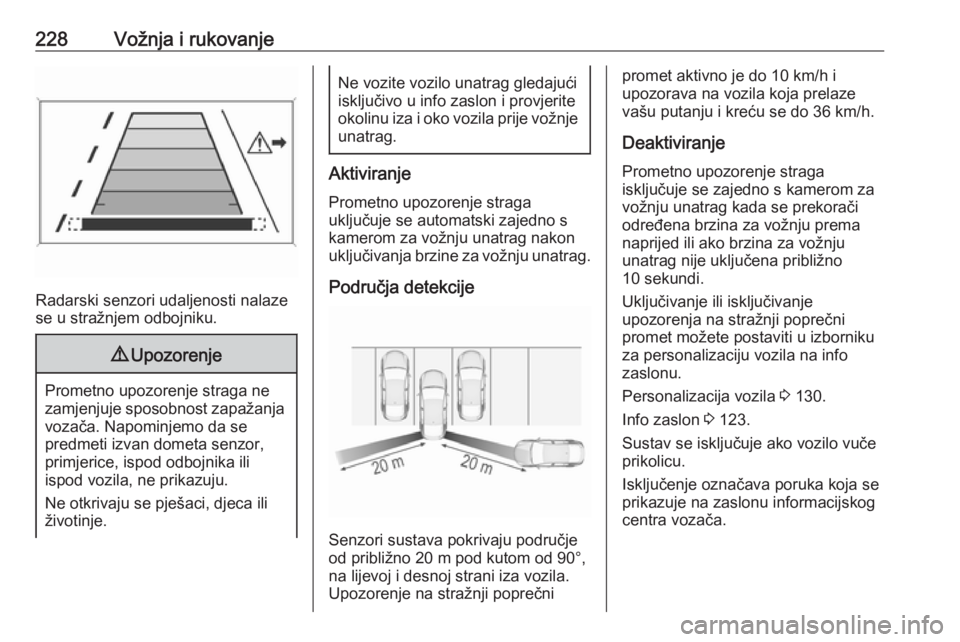

228Vožnja i rukovanje
Radarski senzori udaljenosti nalaze
se u stražnjem odbojniku.
9 Upozorenje
Prometno upozorenje straga ne
zamjenjuje sposobnost zapažanja vozača. Napominjemo da se
predmeti izvan dometa senzor,
primjerice, ispod odbojnika ili
ispod vozila, ne prikazuju.
Ne otkrivaju se pješaci, djeca ili
životinje.
Ne vozite vozilo unatrag gledajući
isključivo u info zaslon i provjerite
okolinu iza i oko vozila prije vožnje unatrag.
Aktiviranje
Prometno upozorenje straga
uključuje se automatski zajedno s
kamerom za vožnju unatrag nakon
uključivanja brzine za vožnju unatrag.
Područja detekcije
Senzori sustava pokrivaju područje
od približno 20 m pod kutom od 90°,
na lijevoj i desnoj strani iza vozila.
Upozorenje na stražnji poprečni
promet aktivno je do 10 km/h i
upozorava na vozila koja prelaze
vašu putanju i kreću se do 36 km/h.
Deaktiviranje Prometno upozorenje straga
isključuje se zajedno s kamerom za
vožnju unatrag kada se prekorači
određena brzina za vožnju prema
naprijed ili ako brzina za vožnju
unatrag nije uključena približno
10 sekundi.
Uključivanje ili isključivanje
upozorenja na stražnji poprečni
promet možete postaviti u izborniku
za personalizaciju vozila na info
zaslonu.
Personalizacija vozila 3 130.
Info zaslon 3 123.
Sustav se isključuje ako vozilo vuče prikolicu.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača.
