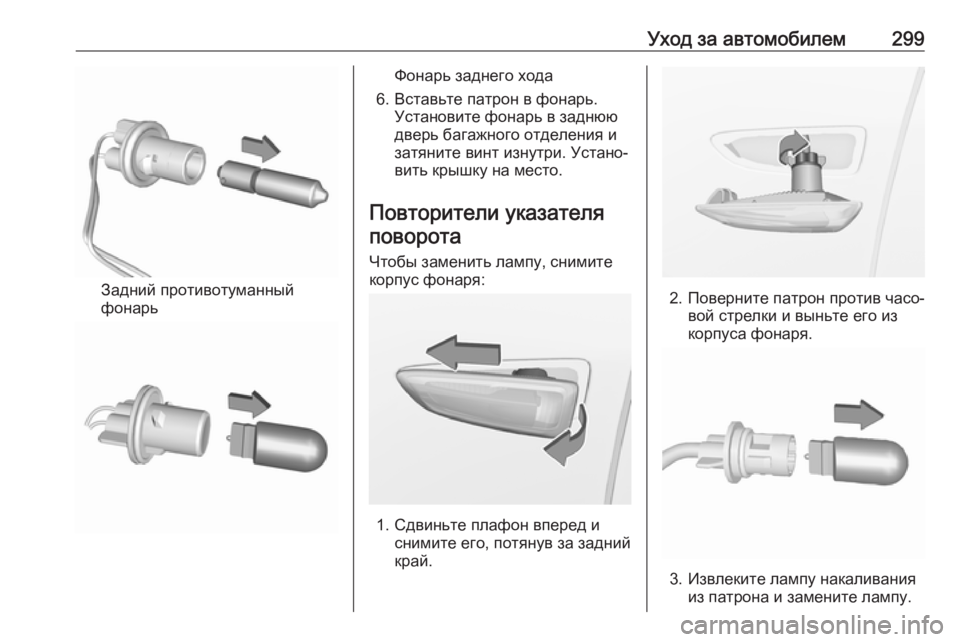

Уход за автомобилем299
Задний противотуманный
фонарь
Фонарь заднего хода
6. Вставьте патрон в фонарь. Установите фонарь в заднюю
дверь багажного отделения и
затяните винт изнутри. Устано‐
вить крышку на место.
Повторители указателя поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон вперед и снимите его, потянув за задний
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.

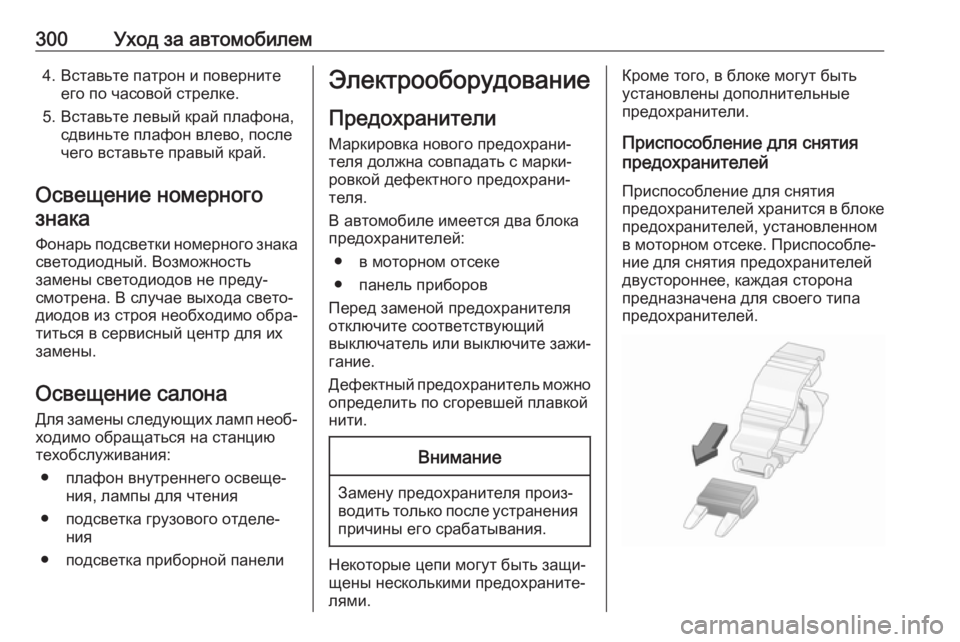

300Уход за автомобилем4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
Фонарь подсветки номерного знака светодиодный. Возможность
замены светодиодов не преду‐
смотрена. В случае выхода свето‐
диодов из строя необходимо обра‐
титься в сервисный центр для их
замены.
Освещение салона Для замены следующих ламп необ‐
ходимо обращаться на станцию
техобслуживания:
● плафон внутреннего освеще‐ ния, лампы для чтения
● подсветка грузового отделе‐ ния
● подсветка приборной панелиЭлектрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● в моторном отсеке
● панель приборов
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐ гание.
Дефектный предохранитель можно
определить по сгоревшей плавкой нити.Внимание
Замену предохранителя произ‐
водить только после устранения причины его срабатывания.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть
установлены дополнительные
предохранители.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке
предохранителей, установленном
в моторном отсеке. Приспособле‐
ние для снятия предохранителей
двустороннее, каждая сторона
предназначена для своего типа
предохранителей.

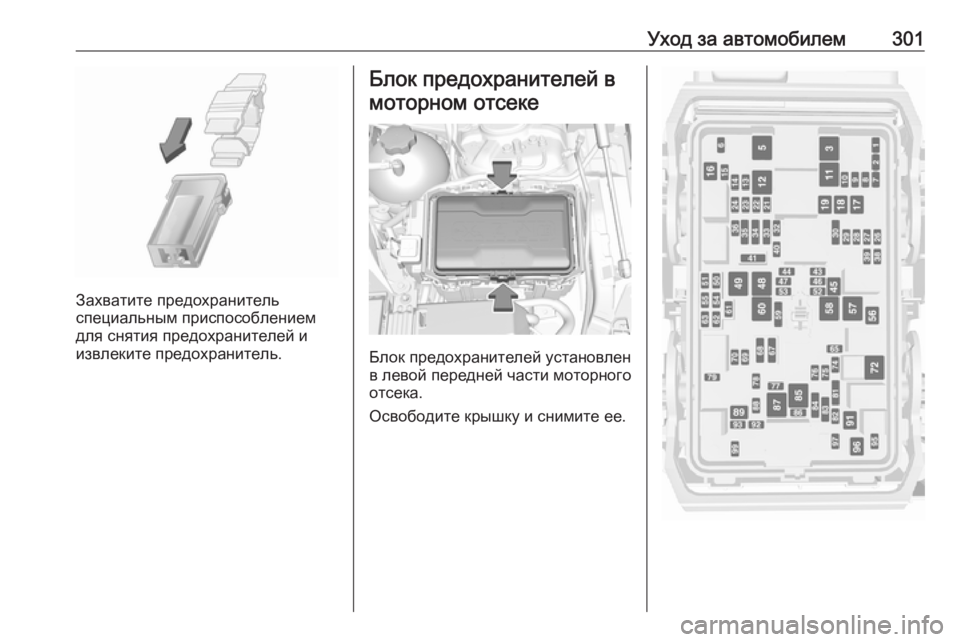

Уход за автомобилем301
Захватите предохранитель
специальным приспособлением
для снятия предохранителей и
извлеките предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите крышку и снимите ее.

302Уход за автомобилем№Электрическая цепь1–2–3ABS4–5–6Задняя дверь7Задний противотуманный
фонарь/передние противоту‐
манные фары8Модуль памяти9Подогрев ветрового стекла10Поясничный упор сиденья11Преобразователь постоянного
тока аккумуляторной батареи12Обогрев заднего стекла13Подогрев зеркал14–15–16Передний стеклоочиститель17Электропривод регулировки
положения сиденья пассажира18Солнцезащитная шторка№Электрическая цепь19Электропривод регулировки
положения сиденья водителя20–21Прозрачный люк крыши22Очиститель заднего стекла /
подушка безопасности23Система адаптивных фар24–25–26Блок управления коробкой
передач27Зажигание / панель приборов28–29Камера заднего вида / сопло
вентиляции30Сигнализатор неисправности /
прицеп31–32Камера33Подогрев передних сидений34Подогрев задних сидений35Подвеска / полный привод36Топливная система№Электрическая цепь37–38–39–40Блокировка рулевого колеса41–42–43Рулевое колесо с обогревом44Регулировка угла наклона фар45–46Блок управления двигателем47–48Преобразователь постоянного
тока/сопло вентиляции/E-
Boost49Блок управления электрообо‐
рудованием задних дверей50–51–52–53–54–55–56Стартер

Уход за автомобилем303№Электрическая цепь57–58–59Левая фара (светодиодная)60Охлаждающий обдув61–62–63–64–65Климат-контроль66–67–68–69Дальний свет правой (гало‐
генной) фары / правая (свето‐
диодная) фара70Левая фара дальнего света
(галогенная)71–72Стартер73–74Блок управления коробкой
передач75Блок управления двигателем№Электрическая цепь76Система нейтрализации отра‐
ботавших газов77–78Звуковой сигнал79Омыватель80–81Блок управления двигателем82–83Катушка зажигания84Катушка зажигания85Трансмиссия86–87Подогрев дизельного топлива88Воздушная заслонка89–90–91–92Насос закипевшей жидкости93Система управления элек‐
тронным ключом94–95Насос охлаждающей жидкости№Электрическая цепь96Подогрев дизельного топлива97–98–99Насос охлаждающей жидкости
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.

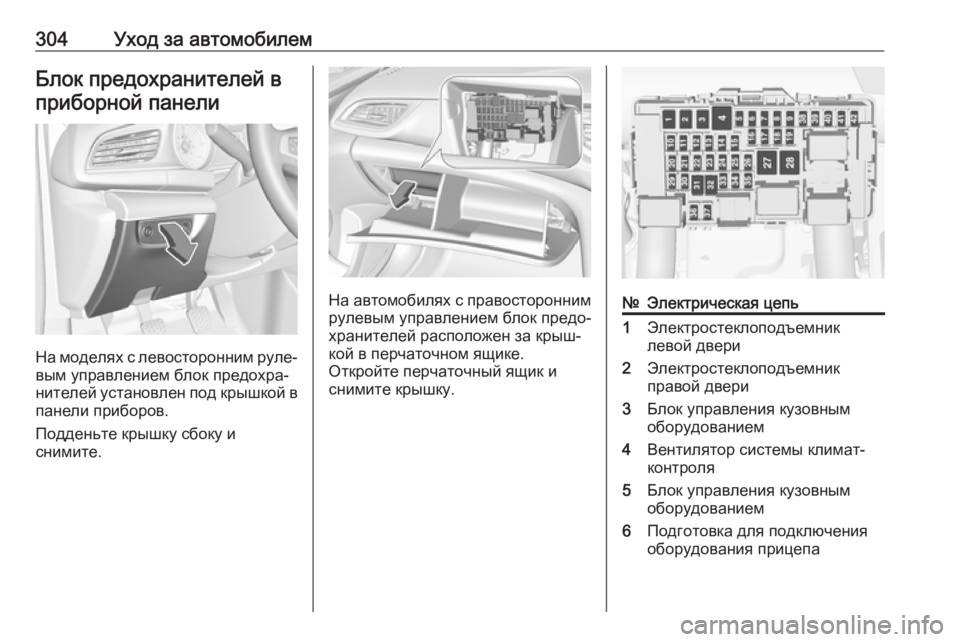

304Уход за автомобилемБлок предохранителей вприборной панели
На моделях с левосторонним руле‐
вым управлением блок предохра‐
нителей установлен под крышкой в панели приборов.
Подденьте крышку сбоку и
снимите.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐
кой в перчаточном ящике.
Откройте перчаточный ящик и
снимите крышку.
№Электрическая цепь1Электростеклоподъемник
левой двери2Электростеклоподъемник
правой двери3Блок управления кузовным
оборудованием4Вентилятор системы климат-
контроля5Блок управления кузовным
оборудованием6Подготовка для подключения
оборудования прицепа

Уход за автомобилем305№Электрическая цепь7Электропривод складывания
заднего сиденья8Блок управления кузовным
оборудованием9Блок управления двигателем10Проекционный дисплей11Подогреватель раствора
мочевины системы нейтрали‐
зации отработавших газов
(восстановления оксидов
азота, NO x)12Датчик сажи системы нейтра‐
лизации отработавших газов
(восстановления оксидов
азота, NO x)13Блок управления системой
впрыска AdBlue14Рулевое колесо с обогревом15Блок управления коробкой
передач16Усилитель17Сигнализация18Блок управления кузовным
оборудованием№Электрическая цепь19Блок управления системой
впрыска AdBlue20Блок управления кузовным
оборудованием21Блок управления кузовным
оборудованием22Блок управления кузовным
оборудованием23Электрический замок рулевой
колонки24Подушка безопасности25Диагностический разъем26Розетка багажного отделения27Клапан электронного блока
управления тормозной
системой (EBCM)28Подготовка для полицейских
автомобилей29–30–31Органы управления на
рулевом колесе32Выключатель зажигания33Климат-контроль№Электрическая цепь34Центральный шлюзовой
модуль35Разъемы AUX / USB36Беспроводное зарядное
устройство37Задний стеклоочиститель38Блок управления системы
OnStar39Индикация40Система помощи при парковке41Верхняя консоль42Информационно-развлека‐
тельная система

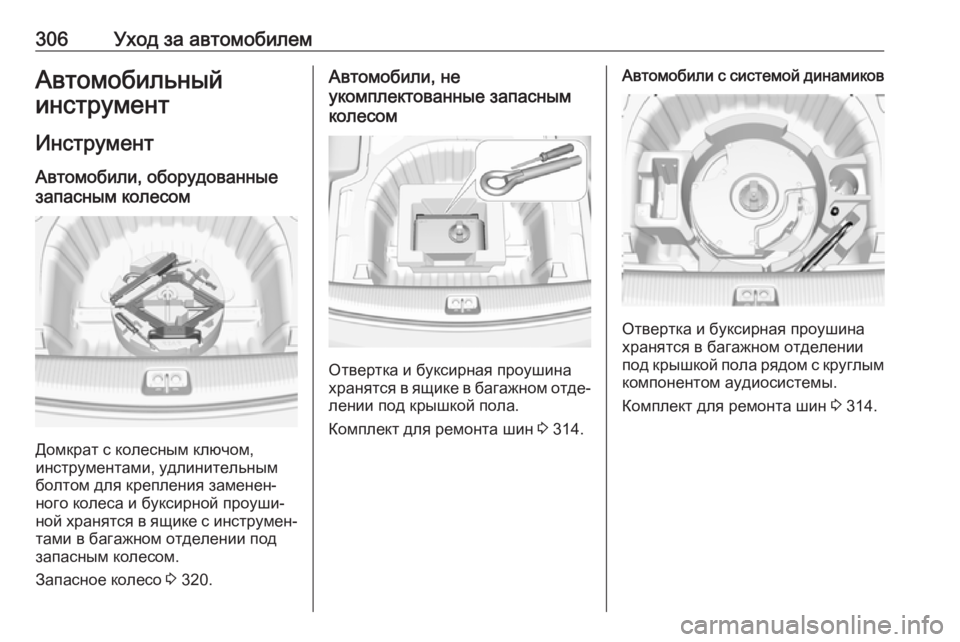

306Уход за автомобилемАвтомобильный
инструмент
Инструмент Автомобили, оборудованные
запасным колесом
Домкрат с колесным ключом,
инструментами, удлинительным
болтом для крепления заменен‐
ного колеса и буксирной проуши‐
ной хранятся в ящике с инструмен‐ тами в багажном отделении под
запасным колесом.
Запасное колесо 3 320.
Автомобили, не
укомплектованные запасным
колесом
Отвертка и буксирная проушина
хранятся в ящике в багажном отде‐ лении под крышкой пола.
Комплект для ремонта шин 3 314.
Автомобили с системой динамиков
Отвертка и буксирная проушина
хранятся в багажном отделении
под крышкой пола рядом с круглым компонентом аудиосистемы.
Комплект для ремонта шин 3 314.

Уход за автомобилем307Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым
углом. При пересечении острых
кромок можно повредить шину и
колесо. Во время стоянки не прити‐ райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Зимние шины
Зимние шины позволяют повысить
уровень безопасности движения при температурах ниже 7 °C и
поэтому должны устанавливаться
на все колеса.
В тех странах, где это предусмот‐
рено правилами, установите в поле зрения водителя наклейку с инфор‐мацией о предельной скорости.Для зимних шин разрешены все
типоразмеры 3 348.GSi с шинами Michelin Pilot Super
Sport или Pilot Sport 4 S
Эта модель комплектуется
заводом-изготовителем спортив‐
ными шинами, эксплуатационные
свойства которых ухудшаются при
низких температурах.9 Опасность
При температуре ниже 0 °C
следует использовать зимние
шины, в противном случае
летние спортивные шины могут
быть повреждены.
Обозначение шин
Например, 215/60 R 16 95 V
215:ширина шины в мм60:отношение высоты попереч‐
ного сечения шины к ширине профиля в %R:конструкция шины: радиаль‐
наяRF:тип: RunFlat16:диаметр обода колеса в
дюймах95:коэффициент грузоподъем‐
ности, например, 95 соответ‐ ствует 690 килограммамV:индекс скорости
шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/ч
Выбирайте шины, индекс скоростикоторых соответствует максималь‐ ной скорости движения вашего
автомобиля. См. сертификат соот‐
ветствия ЕC или национальные регистрационные документы на
автомобиль. Наличие дополни‐
тельного оборудования может
привести к снижению максималь‐
ной скорости автомобиля.

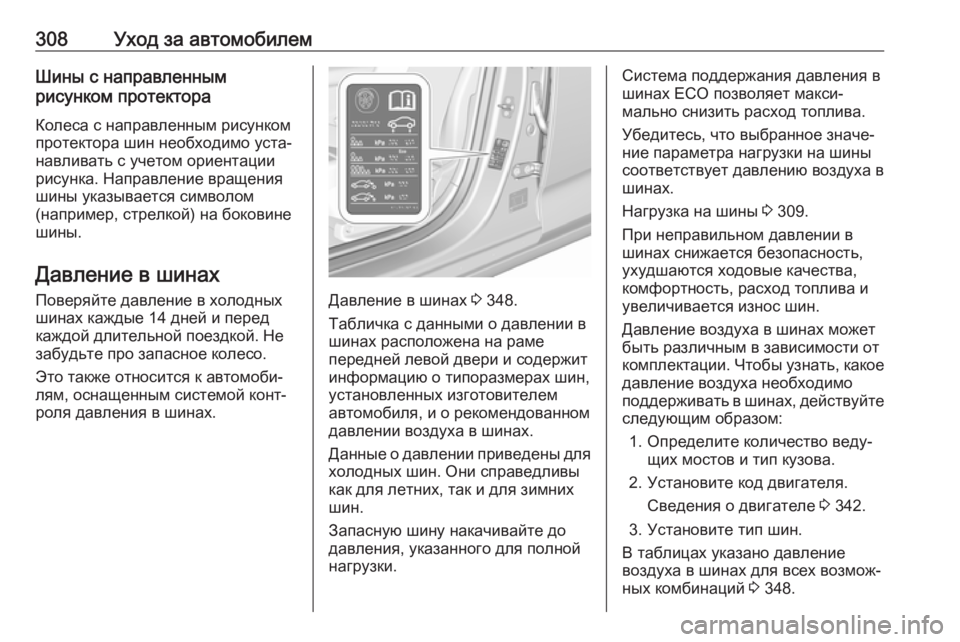

308Уход за автомобилемШины с направленным
рисунком протектора
Колеса с направленным рисунком
протектора шин необходимо уста‐
навливать с учетом ориентации
рисунка. Направление вращения
шины указывается символом
(например, стрелкой) на боковине
шины.
Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед
каждой длительной поездкой. Не
забудьте про запасное колесо.
Это также относится к автомоби‐
лям, оснащенным системой конт‐
роля давления в шинах.
Давление в шинах 3 348.
Табличка с данными о давлении в
шинах расположена на раме
передней левой двери и содержит
информацию о типоразмерах шин,
установленных изготовителем
автомобиля, и о рекомендованном
давлении воздуха в шинах.
Данные о давлении приведены для холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
Система поддержания давления в
шинах ECO позволяет макси‐
мально снизить расход топлива.
Убедитесь, что выбранное значе‐
ние параметра нагрузки на шины
соответствует давлению воздуха в
шинах.
Нагрузка на шины 3 309.
При неправильном давлении в
шинах снижается безопасность, ухудшаются ходовые качества,
комфортность, расход топлива и
увеличивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое
давление воздуха необходимо
поддерживать в шинах, действуйте следующим образом:
1. Определите количество веду‐ щих мостов и тип кузова.
2. Установите код двигателя. Сведения о двигателе 3 342.
3. Установите тип шин.
В таблицах указано давление
воздуха в шинах для всех возмож‐
ных комбинаций 3 348.
