Вождение и управление автомобилем269закрыт снегом или посторон‐
ним предметом, например
наклейкой, или поврежден
● солнце светит прямо в объек‐ тив камеры
● в непосредственной близости впереди движется другой авто‐мобиль
● дорога имеет боковой уклон ● на обочине имеется насыпь
● дорожная разметка плохо различима
● резкое изменение условий освещения
● изменения в конструкции авто‐
мобиля, например замена шин
Отключите систему, если ее
работе мешают пятна гудрона на асфальте, тени, трещины, времен‐
ная или строительная разметка
либо иные дефекты дорожного
полотна.9 Предупреждение
Всегда внимательно следите за
дорогой и удерживайте автомо‐
биль в своей полосе, соблюдая
интервал до других участников
движения. Нарушение этого
правила может привести к
повреждению автомобиля,
травмированию и даже смерти
людей.
Система предупреждения о
выходе из занимаемой полосы с активным подруливанием не
воздействует на систему руле‐
вого управления автомобиля
постоянно.
Она не способна удерживать
автомобиль в своей полосе и
может не всегда срабатывать,
даже распознав разметку на
дороге.
Воздействие системы преду‐
преждения о выходе из полосы
движения с активным подрули‐
ванием на рулевое управление
может быть недостаточным для
предотвращения выхода из
полосы.
Система может не обнаружи‐
вать отпускание рулевого
колеса из-за внешних факторов
(плохое состояние дороги и
покрытия, погода и т.д.). Води‐
тель несет полную ответствен‐
ность за управление автомоби‐
лем и обязан постоянно
держать руки на рулевом колесе
во время движения.
Использование системы во
время буксировки прицепа или
на скользкой дороге может
привести к потере управления и ДТП. Выключите систему.

270Вождение и управление автомобилемТопливоСорта топлива длябензиновых двигателей
Использование топлива, не соот‐
ветствующего требованиям
действующего технического регла‐ мента (Постановление Правитель‐
ства РФ от 27.02.2008 N 118 ред. №
1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя.
Используйте бензин с рекомендо‐
ванным октановым числом. При
использовании бензина с меньшим октановым числом уменьшаются
мощность и крутящий момент
двигателя и немного увеличи‐
вается расход топлива.
Внимание
Запрещается использовать
топливо и присадки к топливу,
содержащие металлы, напри‐ мер, присадки на основе
марганца. Это может привести к повреждению двигателя.
Внимание
Использование топлива с окта‐
новым числом ниже допусти‐
мого предела может привести к
неконтролируемому воспламе‐
нению и повреждению двига‐
теля.
Требования конкретного двигателя к октановому числу топлива
указаны в обзоре данных двига‐
теля 3 342. Маркировка для
конкретной страны на крышке
топливозаправочной горловины,
если она есть, может иметь
преимущество перед требова‐
ниями двигателя.
Присадки к топливу
В топливе должны содержаться
специальные моющие присадки,
которые защищают топливную
систему автомобиля от засорения. Чистота топливных форсунок и
впускных клапанов является зало‐
гом эффективной работы системы
снижения токсичности отработав‐
ших газов. В некоторых странах в
топливе не содержится достаточ‐
ного количества присадок для
поддержания чистоты форсунок и
впускных клапанов. В таких стра‐
нах в топливо требуется добавлять
присадку для улучшения его
моющих свойств. Используйте
только разрешенные для вашего
автомобиля присадки к топливу.
Присадку следует добавлять в
полный бак как минимум через
каждые 15000 км пробега или один
раз в год (в зависимости от того,
что наступит раньше). За дополни‐
тельной информацией обращай‐
тесь на станцию техобслуживания.

Вождение и управление автомобилем271Запрещенные виды топливаНа местных заправках может
встречаться топливо с добавле‐
нием оксигенатов, например
простых эфиров или этанола, а
также топливо с измененной
формулой. Если эти виды топлива
соответствуют перечисленным
выше требованиям, их можно
использовать. Тем не менее зали‐
вать в топливный бак смеси, содер‐
жащие более 15 % этанола, напри‐
мер E85 (85 % этанола) можно только в том случае, если ваш
автомобиль приспособлен для
работы на этаноловых смесях
(FlexFuel).Внимание
Запрещается использовать
топливо, содержащее метанол.
Он может стать причиной корро‐ зии металлических деталей
топливной системы и поврежде‐ ния пластмассовых и резиновых
элементов. Такие повреждения
не будут являться гарантий‐
ными.
В некоторых марках топлива,
обычно в высокооктановых видах топлива для соревнований, может
содержаться метилциклопента‐
диенилтрикарбонил марганца
(ММТ) — присадка, повышающая
октановое число. Использование
топлива или присадок, содержа‐
щих MMT, запрещено, так как это
может привести к сокращению
срока службы свечей зажигания и
отрицательно сказаться на работе
системы нейтрализации отрабо‐
тавших газов. При этом может заго‐ реться сигнализатор неисправно‐
сти Z 3 121. В этом случае
следует обратиться за помощью в
сервисный центр.
Сорта топлива длядизельных двигателейИспользование топлива, не соот‐
ветствующего требованиям
действующего технического регла‐ мента (Постановление Правитель‐
ства РФ от 27.02.2008 N 118 ред. №
1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя и
лишению гарантии.
Допускается использование
топлива с объемной долей биоди‐
зеля не более 7 % (например, B7),
отвечающего требованиям
EN 14214.
В странах за пределами Европей‐
ского Союза иногда допускается
использовать дизельное топливо
класса Euro с содержанием серы
менее 50 мкг/г.Внимание
Частое использование дизель‐
ного топлива, содержащего
более 15 мкг/г серы, приведет к
серьезным повреждениям
двигателя.

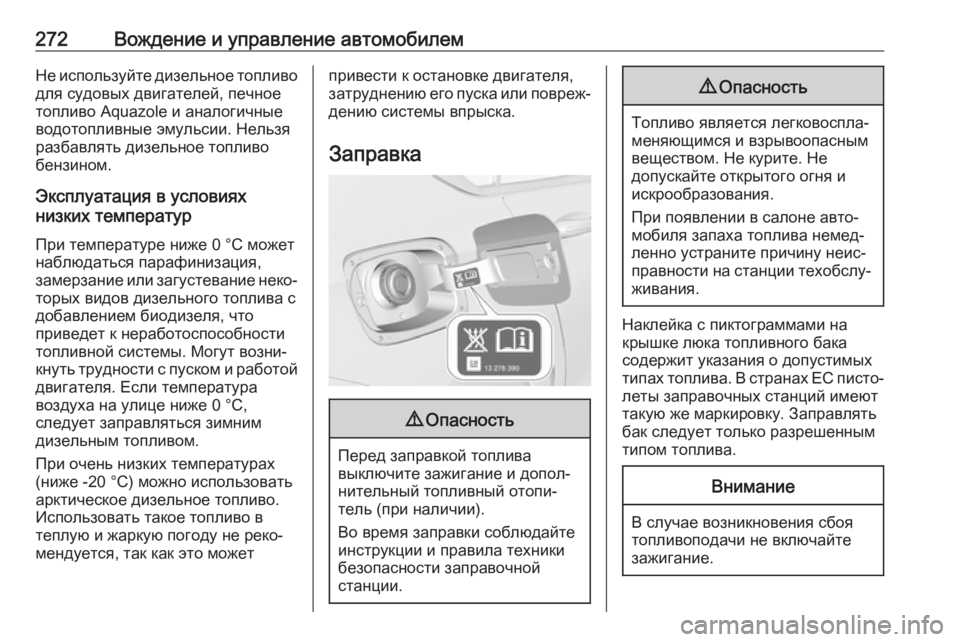

272Вождение и управление автомобилемНе используйте дизельное топливо
для судовых двигателей, печное
топливо Aquazole и аналогичные
водотопливные эмульсии. Нельзя
разбавлять дизельное топливо
бензином.
Эксплуатация в условиях
низких температур
При температуре ниже 0 °С может
наблюдаться парафинизация,
замерзание или загустевание неко‐
торых видов дизельного топлива с
добавлением биодизеля, что
приведет к неработоспособности
топливной системы. Могут возни‐
кнуть трудности с пуском и работой двигателя. Если температура
воздуха на улице ниже 0 °C,
следует заправляться зимним
дизельным топливом.
При очень низких температурах (ниже -20 °C) можно использовать
арктическое дизельное топливо.
Использовать такое топливо в
теплую и жаркую погоду не реко‐
мендуется, так как это можетпривести к остановке двигателя,
затруднению его пуска или повреж‐
дению системы впрыска.
Заправка9 Опасность
Перед заправкой топлива
выключите зажигание и допол‐
нительный топливный отопи‐
тель (при наличии).
Во время заправки соблюдайте
инструкции и правила техники безопасности заправочной
станции.
9 Опасность
Топливо является легковоспла‐
меняющимся и взрывоопасным
веществом. Не курите. Не
допускайте открытого огня и
искрообразования.
При появлении в салоне авто‐ мобиля запаха топлива немед‐
ленно устраните причину неис‐
правности на станции техобслу‐ живания.
Наклейка с пиктограммами на
крышке люка топливного бака
содержит указания о допустимых
типах топлива. В странах ЕС писто‐ леты заправочных станций имеют
такую же маркировку. Заправлять
бак следует только разрешенным
типом топлива.
Внимание
В случае возникновения сбоя
топливоподачи не включайте
зажигание.

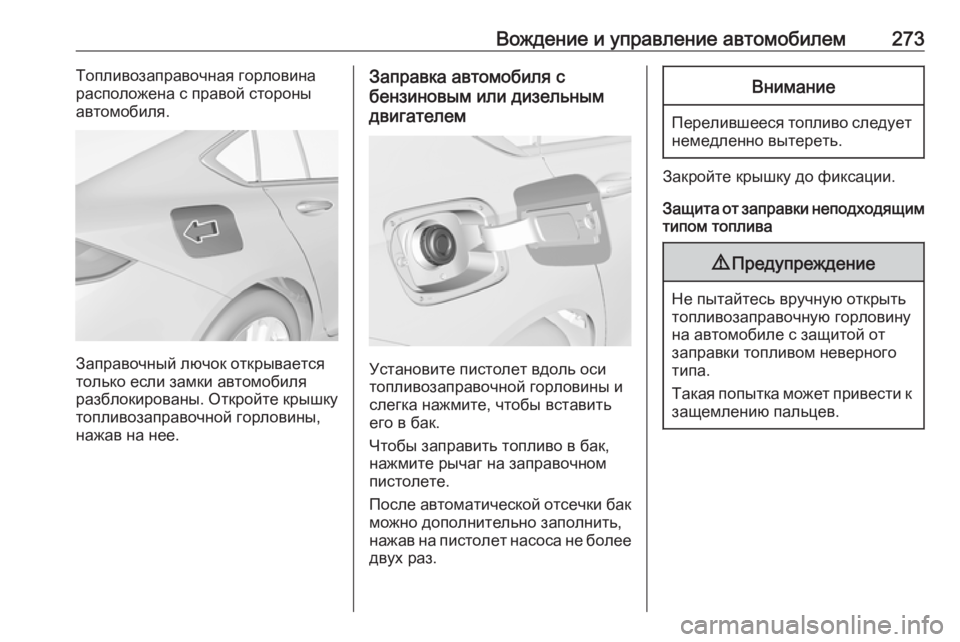

Вождение и управление автомобилем273Топливозаправочная горловина
расположена с правой стороны
автомобиля.
Заправочный лючок открывается
только если замки автомобиля
разблокированы. Откройте крышку
топливозаправочной горловины,
нажав на нее.
Заправка автомобиля с
бензиновым или дизельным
двигателем
Установите пистолет вдоль оси
топливозаправочной горловины и
слегка нажмите, чтобы вставить
его в бак.
Чтобы заправить топливо в бак,
нажмите рычаг на заправочном
пистолете.
После автоматической отсечки бак можно дополнительно заполнить,
нажав на пистолет насоса не более двух раз.
Внимание
Перелившееся топливо следует
немедленно вытереть.
Закройте крышку до фиксации.
Защита от заправки неподходящим
типом топлива
9 Предупреждение
Не пытайтесь вручную открыть
топливозаправочную горловину
на автомобиле с защитой от
заправки топливом неверного
типа.
Такая попытка может привести к
защемлению пальцев.

274Вождение и управление автомобилем

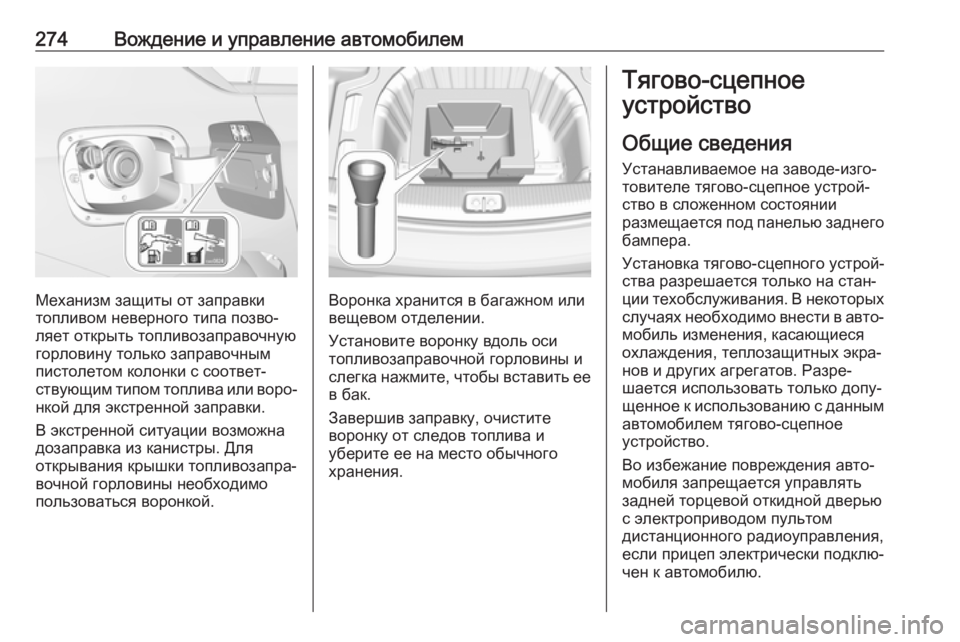

Механизм защиты от заправки
топливом неверного типа позво‐
ляет открыть топливозаправочную
горловину только заправочным пистолетом колонки с соответ‐ствующим типом топлива или воро‐
нкой для экстренной заправки.
В экстренной ситуации возможна
дозаправка из канистры. Для
открывания крышки топливозапра‐
вочной горловины необходимо
пользоваться воронкой.Воронка хранится в багажном или
вещевом отделении.
Установите воронку вдоль оси
топливозаправочной горловины и
слегка нажмите, чтобы вставить ее в бак.
Завершив заправку, очистите
воронку от следов топлива и
уберите ее на место обычного
хранения.
Тягово-сцепное
устройство
Общие сведения
Устанавливаемое на заводе-изго‐
товителе тягово-сцепное устрой‐ ство в сложенном состоянии
размещается под панелью заднего бампера.
Установка тягово-сцепного устрой‐
ства разрешается только на стан‐
ции техобслуживания. В некоторых случаях необходимо внести в авто‐мобиль изменения, касающиеся
охлаждения, теплозащитных экра‐
нов и других агрегатов. Разре‐
шается использовать только допу‐ щенное к использованию с данным
автомобилем тягово-сцепное
устройство.
Во избежание повреждения авто‐
мобиля запрещается управлять
задней торцевой откидной дверью
с электроприводом пультом
дистанционного радиоуправления,
если прицеп электрически подклю‐
чен к автомобилю.

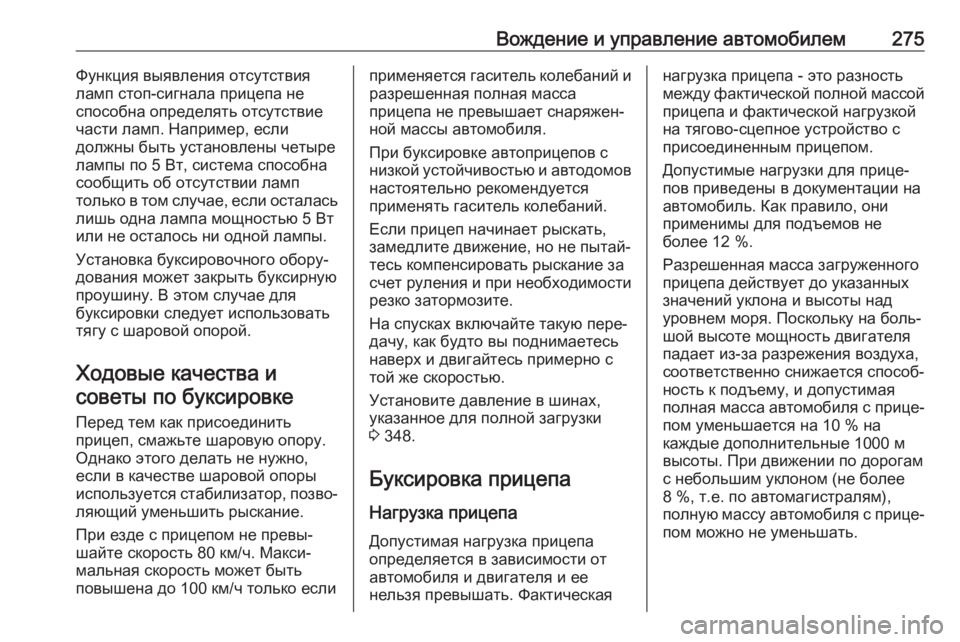

Вождение и управление автомобилем275Функция выявления отсутствия
ламп стоп-сигнала прицепа не
способна определять отсутствие
части ламп. Например, если
должны быть установлены четыре лампы по 5 Вт, система способнасообщить об отсутствии ламп
только в том случае, если осталась
лишь одна лампа мощностью 5 Вт
или не осталось ни одной лампы.
Установка буксировочного обору‐
дования может закрыть буксирную
проушину. В этом случае для
буксировки следует использовать
тягу с шаровой опорой.
Ходовые качества исоветы по буксировке
Перед тем как присоединить
прицеп, смажьте шаровую опору.
Однако этого делать не нужно,
если в качестве шаровой опоры
используется стабилизатор, позво‐ ляющий уменьшить рыскание.
При езде с прицепом не превы‐
шайте скорость 80 км/ч. Макси‐
мальная скорость может быть
повышена до 100 км/ч только еслиприменяется гаситель колебаний и
разрешенная полная масса
прицепа не превышает снаряжен‐
ной массы автомобиля.
При буксировке автоприцепов с
низкой устойчивостью и автодомов настоятельно рекомендуется
применять гаситель колебаний.
Если прицеп начинает рыскать,
замедлите движение, но не пытай‐
тесь компенсировать рыскание за
счет руления и при необходимости
резко затормозите.
На спусках включайте такую пере‐
дачу, как будто вы поднимаетесь
наверх и двигайтесь примерно с
той же скоростью.
Установите давление в шинах,
указанное для полной загрузки
3 348.
Буксировка прицепа
Нагрузка прицепа Допустимая нагрузка прицепа
определяется в зависимости от
автомобиля и двигателя и ее
нельзя превышать. Фактическаянагрузка прицепа - это разность
между фактической полной массой
прицепа и фактической нагрузкой
на тягово-сцепное устройство с
присоединенным прицепом.
Допустимые нагрузки для прице‐
пов приведены в документации на
автомобиль. Как правило, они
применимы для подъемов не
более 12 %.
Разрешенная масса загруженного
прицепа действует до указанных
значений уклона и высоты над уровнем моря. Поскольку на боль‐
шой высоте мощность двигателя
падает из-за разрежения воздуха,
соответственно снижается способ‐
ность к подъему, и допустимая
полная масса автомобиля с прице‐ пом уменьшается на 10 % на
каждые дополнительные 1000 м высоты. При движении по дорогамс небольшим уклоном (не более
8 %, т.е. по автомагистралям),
полную массу автомобиля с прице‐
пом можно не уменьшать.

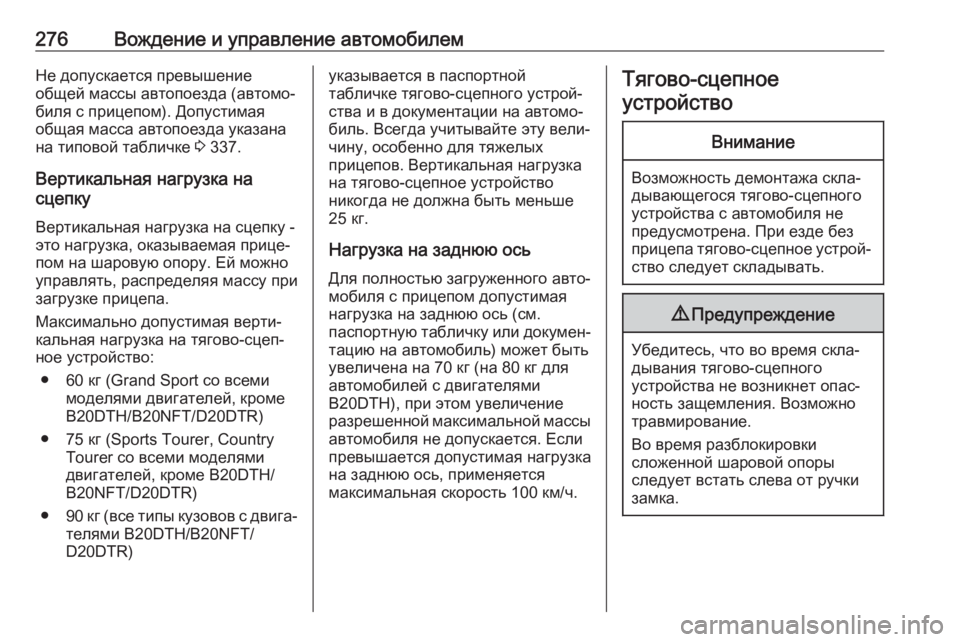

276Вождение и управление автомобилемНе допускается превышение
общей массы автопоезда (автомо‐
биля с прицепом). Допустимая
общая масса автопоезда указана
на типовой табличке 3 337.
Вертикальная нагрузка на
сцепку
Вертикальная нагрузка на сцепку -
это нагрузка, оказываемая прице‐
пом на шаровую опору. Ей можно
управлять, распределяя массу при
загрузке прицепа.
Максимально допустимая верти‐
кальная нагрузка на тягово-сцеп‐
ное устройство:
● 60 кг (Grand Sport со всеми моделями двигателей, кроме
B20DTH/B20NFT/D20DTR)
● 75 кг (Sports Tourer, Country Tourer со всеми моделями
двигателей, кроме B20DTH/
B20NFT/D20DTR)
● 90 кг (все типы кузовов с двига‐
телями B20DTH/B20NFT/
D20DTR)указывается в паспортной
табличке тягово-сцепного устрой‐
ства и в документации на автомо‐
биль. Всегда учитывайте эту вели‐
чину, особенно для тяжелых
прицепов. Вертикальная нагрузка
на тягово-сцепное устройство
никогда не должна быть меньше
25 кг.
Нагрузка на заднюю ось
Для полностью загруженного авто‐
мобиля с прицепом допустимая
нагрузка на заднюю ось (см.
паспортную табличку или докумен‐ тацию на автомобиль) может быть
увеличена на 70 кг (на 80 кг для
автомобилей с двигателями
B20DTH), при этом увеличение разрешенной максимальной массы
автомобиля не допускается. Если
превышается допустимая нагрузка
на заднюю ось, применяется
максимальная скорость 100 км/ч.Тягово-сцепное
устройствоВнимание
Возможность демонтажа скла‐
дывающегося тягово-сцепного
устройства с автомобиля не
предусмотрена. При езде без
прицепа тягово-сцепное устрой‐ ство следует складывать.
9 Предупреждение
Убедитесь, что во время скла‐
дывания тягово-сцепного
устройства не возникнет опас‐
ность защемления. Возможно
травмирование.
Во время разблокировки
сложенной шаровой опоры
следует встать слева от ручки
замка.

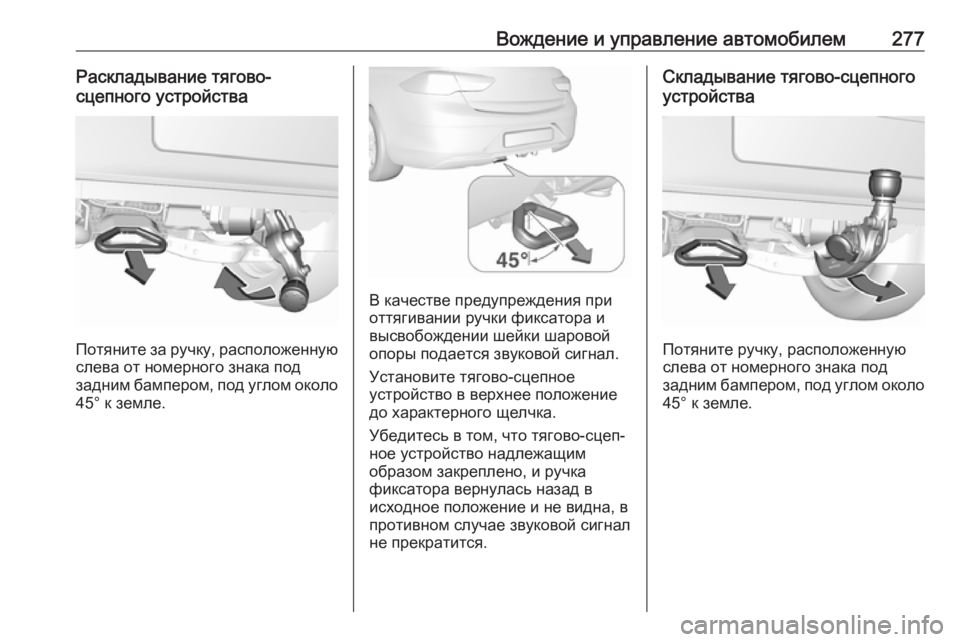

Вождение и управление автомобилем277Раскладывание тягово-
сцепного устройства
Потяните за ручку, расположенную
слева от номерного знака под
задним бампером, под углом около 45° к земле.
В качестве предупреждения при
оттягивании ручки фиксатора и
высвобождении шейки шаровой
опоры подается звуковой сигнал.
Установите тягово-сцепное
устройство в верхнее положение до характерного щелчка.
Убедитесь в том, что тягово-сцеп‐
ное устройство надлежащим
образом закреплено, и ручка
фиксатора вернулась назад в
исходное положение и не видна, в
противном случае звуковой сигнал не прекратится.

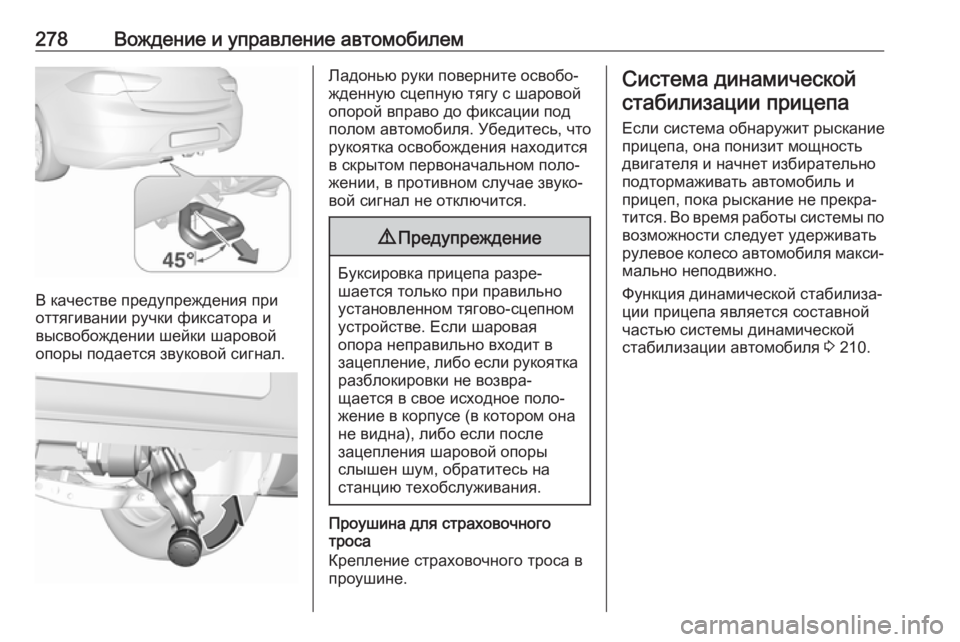

Складывание тягово-сцепного
устройства
Потяните ручку, расположенную
слева от номерного знака под
задним бампером, под углом около 45° к земле.

278Вождение и управление автомобилем
В качестве предупреждения при
оттягивании ручки фиксатора и
высвобождении шейки шаровой
опоры подается звуковой сигнал.
Ладонью руки поверните освобо‐
жденную сцепную тягу с шаровой опорой вправо до фиксации под
полом автомобиля. Убедитесь, что
рукоятка освобождения находится
в скрытом первоначальном поло‐
жении, в противном случае звуко‐
вой сигнал не отключится.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если шаровая
опора неправильно входит в
зацепление, либо если рукоятка разблокировки не возвра‐
щается в свое исходное поло‐
жение в корпусе (в котором она
не видна), либо если после
зацепления шаровой опоры
слышен шум, обратитесь на
станцию техобслуживания.
Проушина для страховочного
троса
Крепление страховочного троса в
проушине.
Система динамической
стабилизации прицепа
Если система обнаружит рыскание
прицепа, она понизит мощность
двигателя и начнет избирательно
подтормаживать автомобиль и
прицеп, пока рыскание не прекра‐
тится. Во время работы системы по
возможности следует удерживать рулевое колесо автомобиля макси‐ мально неподвижно.
Функция динамической стабилиза‐
ции прицепа является составной
частью системы динамической
стабилизации автомобиля 3 210.
