OPEL INSIGNIA BREAK 2019 Betriebsanleitung (in German)

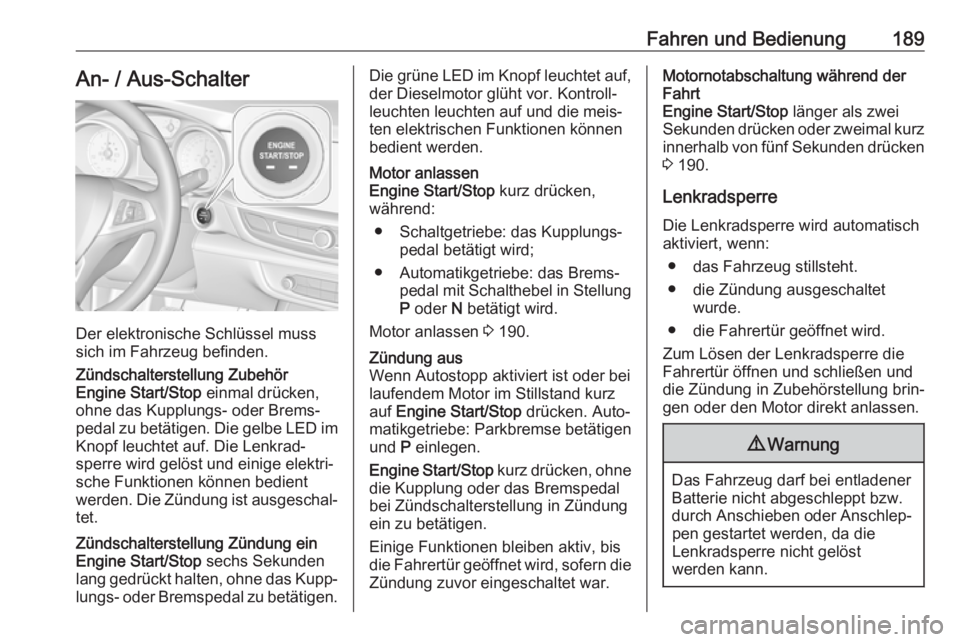

Fahren und Bedienung189An- / Aus-Schalter
Der elektronische Schlüssel muss
sich im Fahrzeug befinden.
Zündschalterstellung Zubehör
Engine Start/Stop einmal drücken,
ohne das Kupplungs- oder Brems‐ pedal zu betätigen. Die gelbe LED im
Knopf leuchtet auf. Die Lenkrad‐
sperre wird gelöst und einige elektri‐
sche Funktionen können bedient
werden. Die Zündung ist ausgeschal‐ tet.Zündschalterstellung Zündung ein
Engine Start/Stop sechs Sekunden
lang gedrückt halten, ohne das Kupp‐
lungs- oder Bremspedal zu betätigen.Die grüne LED im Knopf leuchtet auf,
der Dieselmotor glüht vor. Kontroll‐
leuchten leuchten auf und die meis‐
ten elektrischen Funktionen können bedient werden.Motor anlassen
Engine Start/Stop kurz drücken,
während:
● Schaltgetriebe: das Kupplungs‐ pedal betätigt wird;
● Automatikgetriebe: das Brems‐ pedal mit Schalthebel in Stellung
P oder N betätigt wird.
Motor anlassen 3 190.Zündung aus
Wenn Autostopp aktiviert ist oder bei
laufendem Motor im Stillstand kurz
auf Engine Start/Stop drücken. Auto‐
matikgetriebe: Parkbremse betätigen
und P einlegen.
Engine Start/Stop kurz drücken, ohne
die Kupplung oder das Bremspedal
bei Zündschalterstellung in Zündung
ein zu betätigen.
Einige Funktionen bleiben aktiv, bis
die Fahrertür geöffnet wird, sofern die
Zündung zuvor eingeschaltet war.Motornotabschaltung während der
Fahrt
Engine Start/Stop länger als zwei
Sekunden drücken oder zweimal kurz
innerhalb von fünf Sekunden drücken 3 190.
Lenkradsperre Die Lenkradsperre wird automatisch
aktiviert, wenn:
● das Fahrzeug stillsteht.
● die Zündung ausgeschaltet wurde.
● die Fahrertür geöffnet wird.
Zum Lösen der Lenkradsperre die
Fahrertür öffnen und schließen und
die Zündung in Zubehörstellung brin‐
gen oder den Motor direkt anlassen.9 Warnung
Das Fahrzeug darf bei entladener
Batterie nicht abgeschleppt bzw.
durch Anschieben oder Anschlep‐
pen gestartet werden, da die
Lenkradsperre nicht gelöst
werden kann.

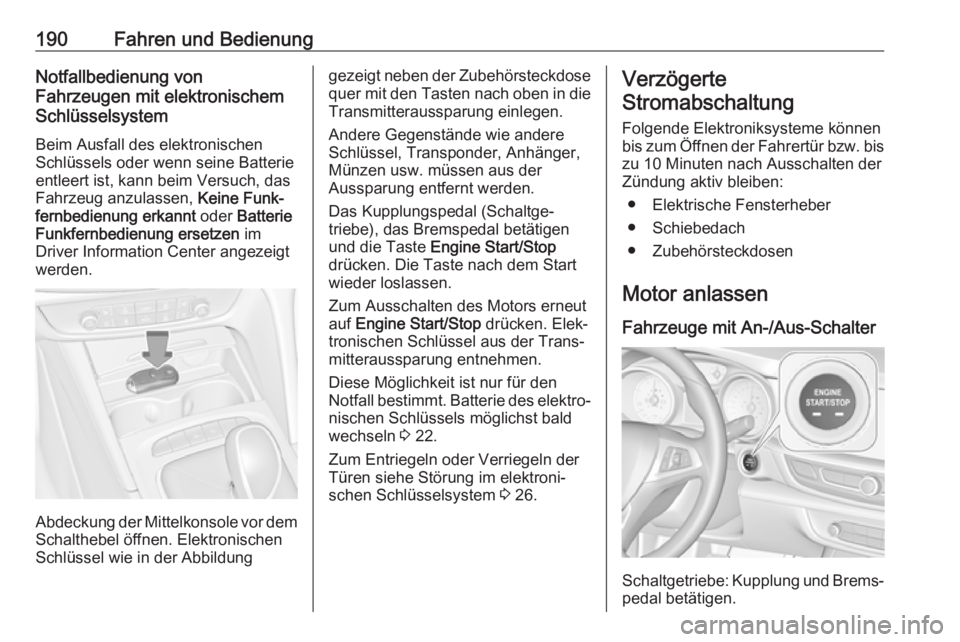

190Fahren und BedienungNotfallbedienung von
Fahrzeugen mit elektronischem
Schlüsselsystem
Beim Ausfall des elektronischen
Schlüssels oder wenn seine Batterie
entleert ist, kann beim Versuch, das
Fahrzeug anzulassen, Keine Funk‐
fernbedienung erkannt oder Batterie
Funkfernbedienung ersetzen im
Driver Information Center angezeigt
werden.
Abdeckung der Mittelkonsole vor dem
Schalthebel öffnen. Elektronischen
Schlüssel wie in der Abbildung
gezeigt neben der Zubehörsteckdose
quer mit den Tasten nach oben in die Transmitteraussparung einlegen.
Andere Gegenstände wie andere
Schlüssel, Transponder, Anhänger,
Münzen usw. müssen aus der
Aussparung entfernt werden.
Das Kupplungspedal (Schaltge‐
triebe), das Bremspedal betätigen
und die Taste Engine Start/Stop
drücken. Die Taste nach dem Start
wieder loslassen.
Zum Ausschalten des Motors erneut
auf Engine Start/Stop drücken. Elek‐
tronischen Schlüssel aus der Trans‐
mitteraussparung entnehmen.
Diese Möglichkeit ist nur für den
Notfall bestimmt. Batterie des elektro‐ nischen Schlüssels möglichst bald
wechseln 3 22.
Zum Entriegeln oder Verriegeln der
Türen siehe Störung im elektroni‐
schen Schlüsselsystem 3 26.Verzögerte
Stromabschaltung
Folgende Elektroniksysteme können
bis zum Öffnen der Fahrertür bzw. bis
zu 10 Minuten nach Ausschalten der
Zündung aktiv bleiben:
● Elektrische Fensterheber
● Schiebedach
● Zubehörsteckdosen
Motor anlassen Fahrzeuge mit An-/Aus-Schalter
Schaltgetriebe: Kupplung und Brems‐
pedal betätigen.

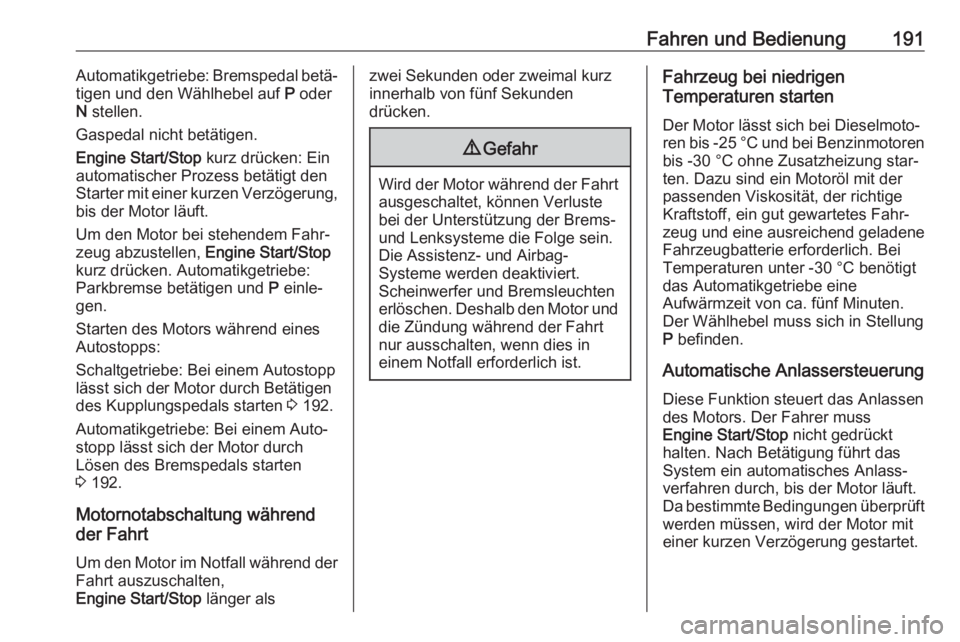

Fahren und Bedienung191Automatikgetriebe: Bremspedal betä‐
tigen und den Wählhebel auf P oder
N stellen.
Gaspedal nicht betätigen.
Engine Start/Stop kurz drücken: Ein
automatischer Prozess betätigt den
Starter mit einer kurzen Verzögerung, bis der Motor läuft.
Um den Motor bei stehendem Fahr‐
zeug abzustellen, Engine Start/Stop
kurz drücken. Automatikgetriebe:
Parkbremse betätigen und P einle‐
gen.
Starten des Motors während eines
Autostopps:
Schaltgetriebe: Bei einem Autostopp
lässt sich der Motor durch Betätigen
des Kupplungspedals starten 3 192.
Automatikgetriebe: Bei einem Auto‐
stopp lässt sich der Motor durch
Lösen des Bremspedals starten
3 192.
Motornotabschaltung während
der Fahrt
Um den Motor im Notfall während der Fahrt auszuschalten,
Engine Start/Stop länger alszwei Sekunden oder zweimal kurz
innerhalb von fünf Sekunden
drücken.9 Gefahr
Wird der Motor während der Fahrt
ausgeschaltet, können Verluste
bei der Unterstützung der Brems-
und Lenksysteme die Folge sein.
Die Assistenz- und Airbag-
Systeme werden deaktiviert.
Scheinwerfer und Bremsleuchten
erlöschen. Deshalb den Motor und
die Zündung während der Fahrt nur ausschalten, wenn dies in
einem Notfall erforderlich ist.
Fahrzeug bei niedrigen
Temperaturen starten
Der Motor lässt sich bei Dieselmoto‐
ren bis -25 °C und bei Benzinmotoren
bis -30 °C ohne Zusatzheizung star‐ ten. Dazu sind ein Motoröl mit der
passenden Viskosität, der richtige Kraftstoff, ein gut gewartetes Fahr‐
zeug und eine ausreichend geladene Fahrzeugbatterie erforderlich. Bei
Temperaturen unter -30 °C benötigt
das Automatikgetriebe eine
Aufwärmzeit von ca. fünf Minuten.
Der Wählhebel muss sich in Stellung
P befinden.
Automatische Anlassersteuerung
Diese Funktion steuert das Anlassen
des Motors. Der Fahrer muss
Engine Start/Stop nicht gedrückt
halten. Nach Betätigung führt das
System ein automatisches Anlass‐
verfahren durch, bis der Motor läuft.
Da bestimmte Bedingungen überprüft
werden müssen, wird der Motor mit
einer kurzen Verzögerung gestartet.

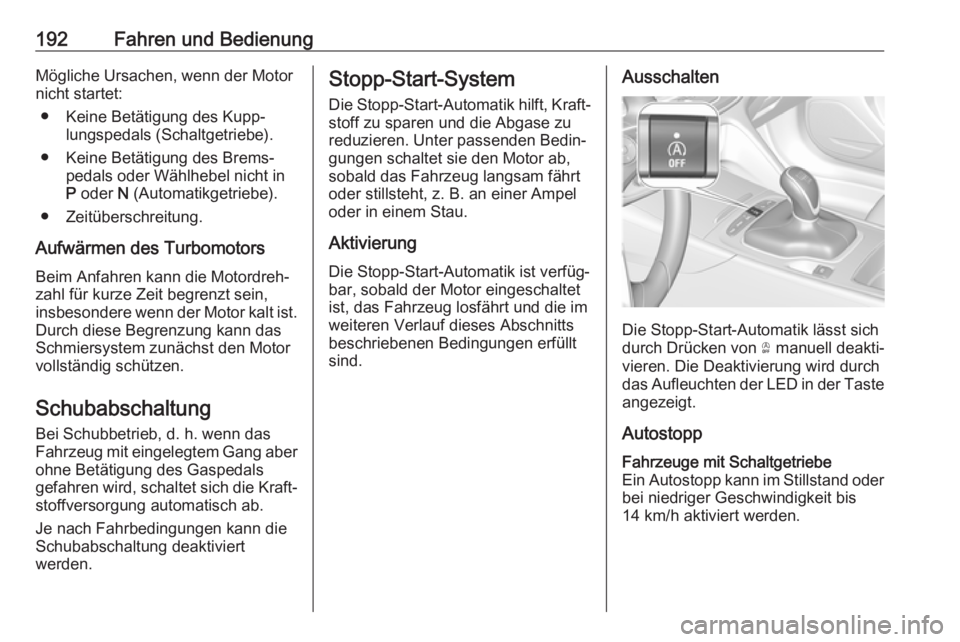

192Fahren und BedienungMögliche Ursachen, wenn der Motor
nicht startet:
● Keine Betätigung des Kupp‐ lungspedals (Schaltgetriebe).
● Keine Betätigung des Brems‐ pedals oder Wählhebel nicht in
P oder N (Automatikgetriebe).
● Zeitüberschreitung.
Aufwärmen des Turbomotors Beim Anfahren kann die Motordreh‐
zahl für kurze Zeit begrenzt sein,
insbesondere wenn der Motor kalt ist.
Durch diese Begrenzung kann das
Schmiersystem zunächst den Motor
vollständig schützen.
Schubabschaltung
Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang aber
ohne Betätigung des Gaspedals
gefahren wird, schaltet sich die Kraft‐ stoffversorgung automatisch ab.
Je nach Fahrbedingungen kann die
Schubabschaltung deaktiviert
werden.Stopp-Start-System
Die Stopp-Start-Automatik hilft, Kraft‐
stoff zu sparen und die Abgase zu
reduzieren. Unter passenden Bedin‐
gungen schaltet sie den Motor ab,
sobald das Fahrzeug langsam fährt
oder stillsteht, z. B. an einer Ampel oder in einem Stau.
Aktivierung
Die Stopp-Start-Automatik ist verfüg‐
bar, sobald der Motor eingeschaltet
ist, das Fahrzeug losfährt und die im
weiteren Verlauf dieses Abschnitts
beschriebenen Bedingungen erfüllt
sind.Ausschalten
Die Stopp-Start-Automatik lässt sich
durch Drücken von Ò manuell deakti‐
vieren. Die Deaktivierung wird durch
das Aufleuchten der LED in der Taste
angezeigt.
Autostopp
Fahrzeuge mit Schaltgetriebe
Ein Autostopp kann im Stillstand oder bei niedriger Geschwindigkeit bis
14 km/h aktiviert werden.

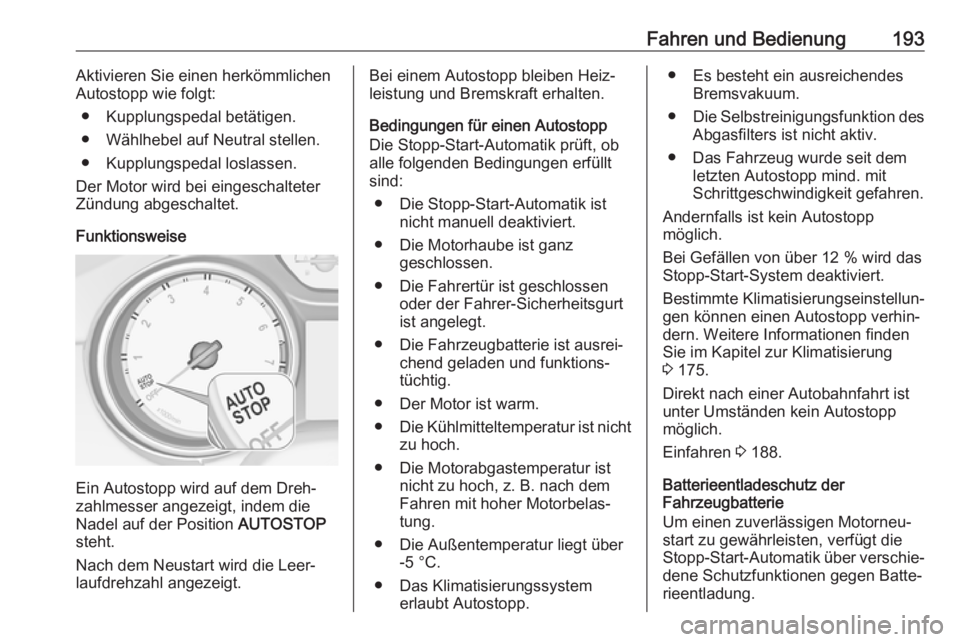

Fahren und Bedienung193Aktivieren Sie einen herkömmlichen
Autostopp wie folgt:
● Kupplungspedal betätigen.
● Wählhebel auf Neutral stellen.
● Kupplungspedal loslassen.
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.
Funktionsweise
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die
Nadel auf der Position AUTOSTOP
steht.
Nach dem Neustart wird die Leer‐
laufdrehzahl angezeigt.
Bei einem Autostopp bleiben Heiz‐
leistung und Bremskraft erhalten.
Bedingungen für einen Autostopp Die Stopp-Start-Automatik prüft, ob
alle folgenden Bedingungen erfüllt
sind:
● Die Stopp-Start-Automatik ist nicht manuell deaktiviert.
● Die Motorhaube ist ganz geschlossen.
● Die Fahrertür ist geschlossen oder der Fahrer-Sicherheitsgurt
ist angelegt.
● Die Fahrzeugbatterie ist ausrei‐ chend geladen und funktions‐
tüchtig.
● Der Motor ist warm.
● Die Kühlmitteltemperatur ist nicht
zu hoch.
● Die Motorabgastemperatur ist nicht zu hoch, z. B. nach dem
Fahren mit hoher Motorbelas‐
tung.
● Die Außentemperatur liegt über -5 °C.
● Das Klimatisierungssystem erlaubt Autostopp.● Es besteht ein ausreichendesBremsvakuum.
● Die Selbstreinigungsfunktion des
Abgasfilters ist nicht aktiv.
● Das Fahrzeug wurde seit dem letzten Autostopp mind. mit
Schrittgeschwindigkeit gefahren.
Andernfalls ist kein Autostopp
möglich.
Bei Gefällen von über 12 % wird das
Stopp-Start-System deaktiviert.
Bestimmte Klimatisierungseinstellun‐ gen können einen Autostopp verhin‐dern. Weitere Informationen finden
Sie im Kapitel zur Klimatisierung
3 175.
Direkt nach einer Autobahnfahrt ist
unter Umständen kein Autostopp
möglich.
Einfahren 3 188.
Batterieentladeschutz der
Fahrzeugbatterie
Um einen zuverlässigen Motorneu‐
start zu gewährleisten, verfügt die
Stopp-Start-Automatik über verschie‐ dene Schutzfunktionen gegen Batte‐
rieentladung.

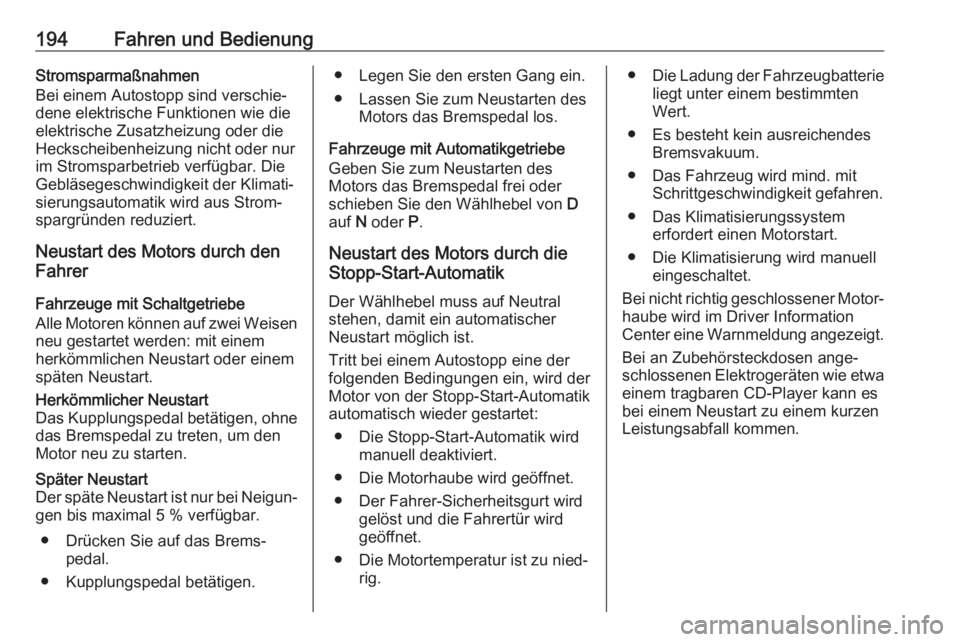

194Fahren und BedienungStromsparmaßnahmen
Bei einem Autostopp sind verschie‐ dene elektrische Funktionen wie die
elektrische Zusatzheizung oder die Heckscheibenheizung nicht oder nur
im Stromsparbetrieb verfügbar. Die
Gebläsegeschwindigkeit der Klimati‐
sierungsautomatik wird aus Strom‐
spargründen reduziert.
Neustart des Motors durch den
Fahrer
Fahrzeuge mit Schaltgetriebe
Alle Motoren können auf zwei Weisen
neu gestartet werden: mit einem
herkömmlichen Neustart oder einem
späten Neustart.Herkömmlicher Neustart
Das Kupplungspedal betätigen, ohne das Bremspedal zu treten, um den
Motor neu zu starten.Später Neustart
Der späte Neustart ist nur bei Neigun‐ gen bis maximal 5 % verfügbar.
● Drücken Sie auf das Brems‐ pedal.
● Kupplungspedal betätigen.
● Legen Sie den ersten Gang ein.
● Lassen Sie zum Neustarten des Motors das Bremspedal los.
Fahrzeuge mit Automatikgetriebe
Geben Sie zum Neustarten des
Motors das Bremspedal frei oder
schieben Sie den Wählhebel von D
auf N oder P.
Neustart des Motors durch die
Stopp-Start-Automatik
Der Wählhebel muss auf Neutral
stehen, damit ein automatischer
Neustart möglich ist.
Tritt bei einem Autostopp eine der
folgenden Bedingungen ein, wird der
Motor von der Stopp-Start-Automatik
automatisch wieder gestartet:
● Die Stopp-Start-Automatik wird manuell deaktiviert.
● Die Motorhaube wird geöffnet.
● Der Fahrer-Sicherheitsgurt wird gelöst und die Fahrertür wird
geöffnet.
● Die Motortemperatur ist zu nied‐ rig.● Die Ladung der Fahrzeugbatterie
liegt unter einem bestimmten
Wert.
● Es besteht kein ausreichendes Bremsvakuum.
● Das Fahrzeug wird mind. mit Schrittgeschwindigkeit gefahren.
● Das Klimatisierungssystem erfordert einen Motorstart.
● Die Klimatisierung wird manuell eingeschaltet.
Bei nicht richtig geschlossener Motor‐ haube wird im Driver Information
Center eine Warnmeldung angezeigt.
Bei an Zubehörsteckdosen ange‐schlossenen Elektrogeräten wie etwa
einem tragbaren CD-Player kann es
bei einem Neustart zu einem kurzen
Leistungsabfall kommen.

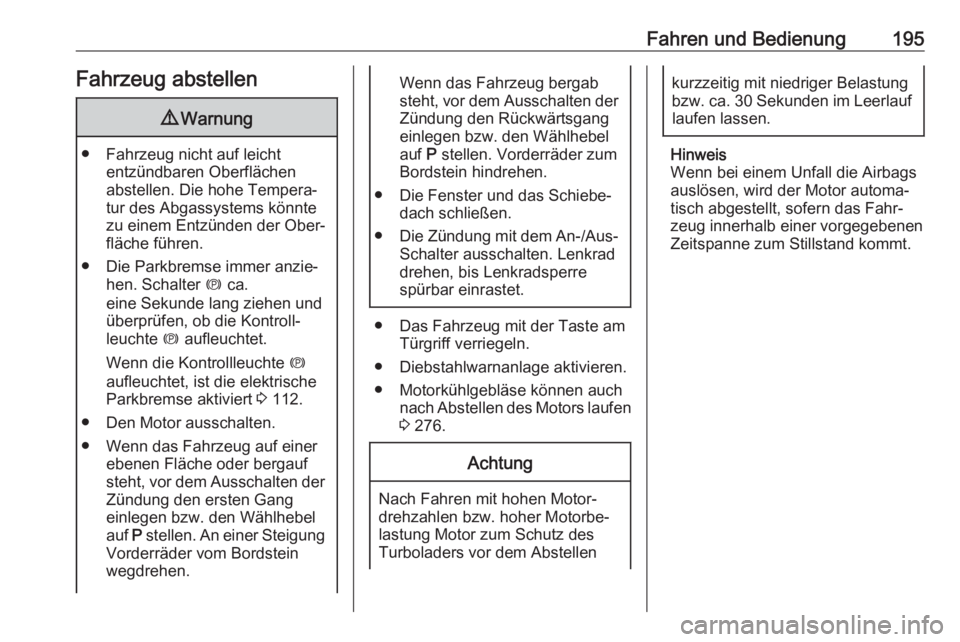

Fahren und Bedienung195Fahrzeug abstellen9Warnung
● Fahrzeug nicht auf leicht
entzündbaren Oberflächen
abstellen. Die hohe Tempera‐
tur des Abgassystems könnte
zu einem Entzünden der Ober‐
fläche führen.
● Die Parkbremse immer anzie‐ hen. Schalter m ca.
eine Sekunde lang ziehen und
überprüfen, ob die Kontroll‐
leuchte m aufleuchtet.
Wenn die Kontrollleuchte m
aufleuchtet, ist die elektrische Parkbremse aktiviert 3 112.
● Den Motor ausschalten.
● Wenn das Fahrzeug auf einer ebenen Fläche oder bergauf
steht, vor dem Ausschalten der
Zündung den ersten Gang
einlegen bzw. den Wählhebel
auf P stellen. An einer Steigung
Vorderräder vom Bordstein
wegdrehen.
Wenn das Fahrzeug bergab
steht, vor dem Ausschalten der
Zündung den Rückwärtsgang
einlegen bzw. den Wählhebel
auf P stellen. Vorderräder zum
Bordstein hindrehen.
● Die Fenster und das Schiebe‐ dach schließen.
● Die Zündung mit dem An-/Aus-
Schalter ausschalten. Lenkrad
drehen, bis Lenkradsperre
spürbar einrastet.
● Das Fahrzeug mit der Taste am Türgriff verriegeln.
● Diebstahlwarnanlage aktivieren.
● Motorkühlgebläse können auch nach Abstellen des Motors laufen
3 276.
Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.
Hinweis
Wenn bei einem Unfall die Airbags
auslösen, wird der Motor automa‐
tisch abgestellt, sofern das Fahr‐
zeug innerhalb einer vorgegebenen
Zeitspanne zum Stillstand kommt.

196Fahren und BedienungMotorabgase9Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Wenn Abgase in das Fahrzeug‐
innere gelangen, Fenster öffnen.
Störungsursache von einer Werk‐
statt beheben lassen.
Nicht mit offenem Laderaum
fahren, weil sonst Abgase in das
Fahrzeug eindringen können.
Abgasfilter
Der Abgasfilter ist ein Partikelfilter für
Diesel- und Benzinmotoren.
Automatische Reinigung
Das Abgasfiltersystem filtert Rußpar‐
tikel aus den Motorabgasen. Das
System verfügt über eine Selbstreini‐
gungsfunktion, die während der Fahrt
ohne einen Hinweis automatisch
abläuft. Der Filter wird von Zeit zu Zeit durch Verbrennen der zurückgehalte‐ nen Rußpartikel bei hoher Tempera‐
tur gereinigt. Dieser Vorgang läuft automatisch bei bestimmten Fahrbe‐
dingungen ab und kann bis zu
25 Minuten dauern. In der Regel
benötigt er zwischen sieben und zwölf Minuten. Währenddessen ist
kein Autostopp möglich und der Kraft‐
stoffverbrauch kann etwas höher
sein. Die dabei auftretende Geruchs-
und Rauchentwicklung ist normal.
System muss gereinigt werden Unter bestimmten Fahrbedingungen,
z. B. Kurzstreckenverkehr, kann sich
das System nicht automatisch reini‐
gen.
Wenn der Filter gereinigt werden
muss, eine automatische Reinigung
aber aufgrund der letzten Fahrbedin‐gungen nicht möglich war, wird dies
durch eine Warnmeldung im Driver
Information Center angezeigt.
Wenn der Abgasfilter zugesetzt ist,
wird eine Warnmeldung angezeigt.
Den Reinigungsvorgang so bald wie möglich beginnen.
Eine Warnmeldung wird außerdem
angezeigt, wenn der Abgasfilter den
maximalen Füllstand erreicht hat.
Sofort mit dem Reinigungsvorgang
beginnen, um Motorschäden zu
vermeiden.
Selbstreinigung aktivieren
Zur Aktivierung des Reinigungsvor‐
gangs weiterfahren und die Motor‐
drehzahl über 2000 U/min halten.
Wenn nötig zurückschalten. Die
Reinigung des Abgasfilters wird dann gestartet.
Der Reinigungsvorgang wird bei
hohen Motordrehzahlen und -lasten
schneller abgeschlossen.
Weiterfahren, bis der Selbstreini‐
gungsprozess abgeschlossen ist und die Anzeigemeldung erlischt.

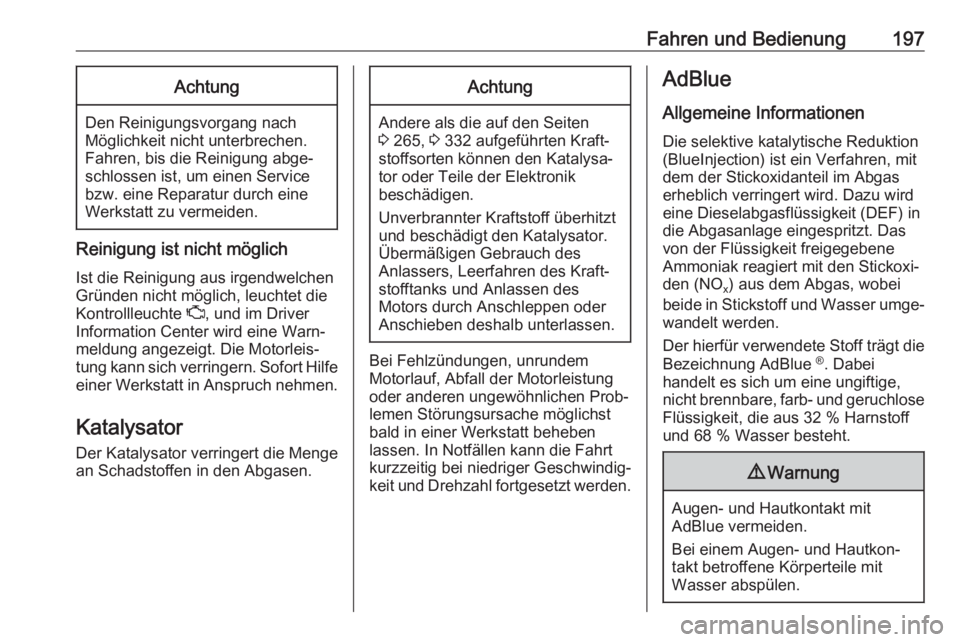

Fahren und Bedienung197Achtung
Den Reinigungsvorgang nach
Möglichkeit nicht unterbrechen.
Fahren, bis die Reinigung abge‐
schlossen ist, um einen Service
bzw. eine Reparatur durch eine
Werkstatt zu vermeiden.
Reinigung ist nicht möglich
Ist die Reinigung aus irgendwelchen
Gründen nicht möglich, leuchtet die
Kontrollleuchte Z, und im Driver
Information Center wird eine Warn‐
meldung angezeigt. Die Motorleis‐ tung kann sich verringern. Sofort Hilfe einer Werkstatt in Anspruch nehmen.
Katalysator
Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.
Achtung
Andere als die auf den Seiten
3 265, 3 332 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik
beschädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des
Anlassers, Leerfahren des Kraft‐
stofftanks und Anlassen des
Motors durch Anschleppen oder Anschieben deshalb unterlassen.
Bei Fehlzündungen, unrundem
Motorlauf, Abfall der Motorleistung
oder anderen ungewöhnlichen Prob‐
lemen Störungsursache möglichst
bald in einer Werkstatt beheben
lassen. In Notfällen kann die Fahrt
kurzzeitig bei niedriger Geschwindig‐
keit und Drehzahl fortgesetzt werden.
AdBlue
Allgemeine Informationen
Die selektive katalytische Reduktion
(BlueInjection) ist ein Verfahren, mit
dem der Stickoxidanteil im Abgas
erheblich verringert wird. Dazu wird
eine Dieselabgasflüssigkeit (DEF) in
die Abgasanlage eingespritzt. Das
von der Flüssigkeit freigegebene Ammoniak reagiert mit den Stickoxi‐
den (NO x) aus dem Abgas, wobei
beide in Stickstoff und Wasser umge‐
wandelt werden.
Der hierfür verwendete Stoff trägt die
Bezeichnung AdBlue ®
. Dabei
handelt es sich um eine ungiftige,
nicht brennbare, farb- und geruchlose
Flüssigkeit, die aus 32 % Harnstoff
und 68 % Wasser besteht.9 Warnung
Augen- und Hautkontakt mit
AdBlue vermeiden.
Bei einem Augen- und Hautkon‐ takt betroffene Körperteile mit
Wasser abspülen.

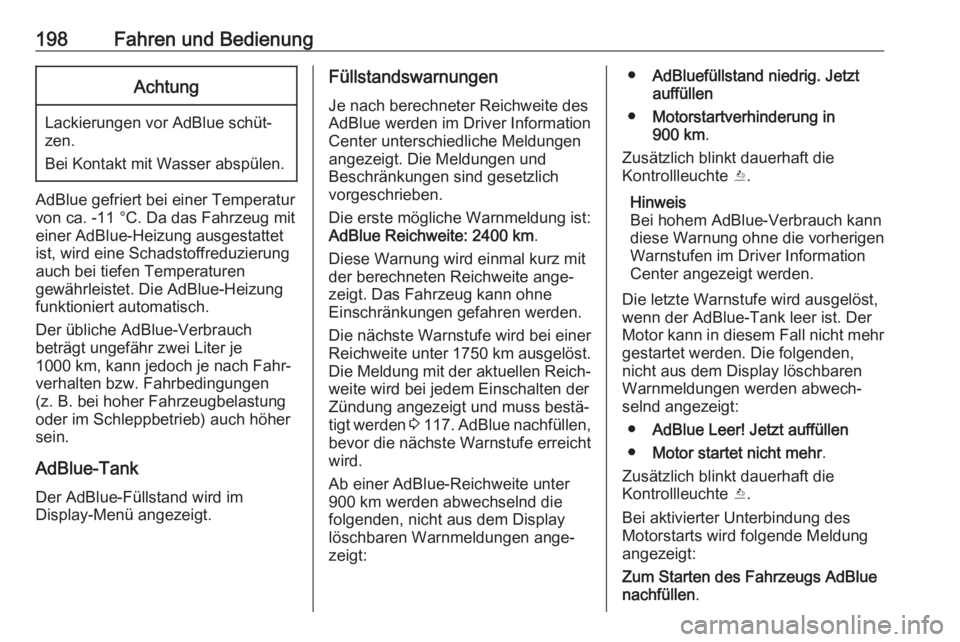

198Fahren und BedienungAchtung
Lackierungen vor AdBlue schüt‐
zen.
Bei Kontakt mit Wasser abspülen.
AdBlue gefriert bei einer Temperatur
von ca. -11 °C. Da das Fahrzeug mit
einer AdBlue-Heizung ausgestattet
ist, wird eine Schadstoffreduzierung
auch bei tiefen Temperaturen
gewährleistet. Die AdBlue-Heizung
funktioniert automatisch.
Der übliche AdBlue-Verbrauch
beträgt ungefähr zwei Liter je
1000 km, kann jedoch je nach Fahr‐
verhalten bzw. Fahrbedingungen
(z. B. bei hoher Fahrzeugbelastung
oder im Schleppbetrieb) auch höher
sein.
AdBlue-Tank Der AdBlue-Füllstand wird im
Display-Menü angezeigt.
Füllstandswarnungen
Je nach berechneter Reichweite des
AdBlue werden im Driver Information
Center unterschiedliche Meldungen angezeigt. Die Meldungen und
Beschränkungen sind gesetzlich
vorgeschrieben.
Die erste mögliche Warnmeldung ist: AdBlue Reichweite: 2400 km .
Diese Warnung wird einmal kurz mit
der berechneten Reichweite ange‐
zeigt. Das Fahrzeug kann ohne
Einschränkungen gefahren werden.
Die nächste Warnstufe wird bei einer
Reichweite unter 1750 km ausgelöst. Die Meldung mit der aktuellen Reich‐ weite wird bei jedem Einschalten der
Zündung angezeigt und muss bestä‐
tigt werden 3 117 . AdBlue nachfüllen,
bevor die nächste Warnstufe erreicht
wird.
Ab einer AdBlue-Reichweite unter
900 km werden abwechselnd die
folgenden, nicht aus dem Display
löschbaren Warnmeldungen ange‐
zeigt:● AdBluefüllstand niedrig. Jetzt
auffüllen
● Motorstartverhinderung in
900 km .
Zusätzlich blinkt dauerhaft die
Kontrollleuchte Y.
Hinweis
Bei hohem AdBlue-Verbrauch kann
diese Warnung ohne die vorherigen
Warnstufen im Driver Information
Center angezeigt werden.
Die letzte Warnstufe wird ausgelöst,
wenn der AdBlue-Tank leer ist. Der
Motor kann in diesem Fall nicht mehr
gestartet werden. Die folgenden,
nicht aus dem Display löschbaren
Warnmeldungen werden abwech‐
selnd angezeigt:
● AdBlue Leer! Jetzt auffüllen
● Motor startet nicht mehr .
Zusätzlich blinkt dauerhaft die
Kontrollleuchte Y.
Bei aktivierter Unterbindung des
Motorstarts wird folgende Meldung
angezeigt:
Zum Starten des Fahrzeugs AdBlue
nachfüllen .
