Instrumenter og betjeningselementer99OversiktOBlinklys 3 103XBeltepåminnelse 3 103vKollisjonspute og beltestram‐
mere 3 104VDeaktivering av kollisjonspute
3 104pLadesystem 3 104ZFeilindikeringslampe 3 105RBremse- og clutchsystem
3 105mElektrisk håndbrems 3 105jFeil med elektrisk håndbrems
3 105uBlokkeringsfrie bremser (ABS)
3 105RGirskift 3 106EFølgeavstand 3 106aFilholderassistent 3 106nElektronisk stabilitetsprogram
av 3 106bElektronisk stabilitetsprogram
og antispinn-kontrollsystem
3 106kAntispinn-kontrollsystem av
3 106WMotorens kjølevæsketempe‐
ratur 3 107!Forvarming 3 107uAdBlue 3 107wDekktrykkovervåkingssystem
3 107IMotoroljetrykk 3 107YLite drivstoff 3 108dStartsperre 3 1088Utvendige lys 3 108CFjernlys 3 108fFjernlysassistent 3 108fLED-hovedlys 3 108>Tåkelys 3 108rTåkebaklys 3 108mAutomatisk hastighetskontroll
3 108CAdaptiv hastighetskontroll
3 109AKjøretøy registrert foran 3 1097Fotgjenger registrert foran
3 215LHastighetsbegrenser 3 109LTrafikkskiltregistrering 3 109hDør åpen 3 109

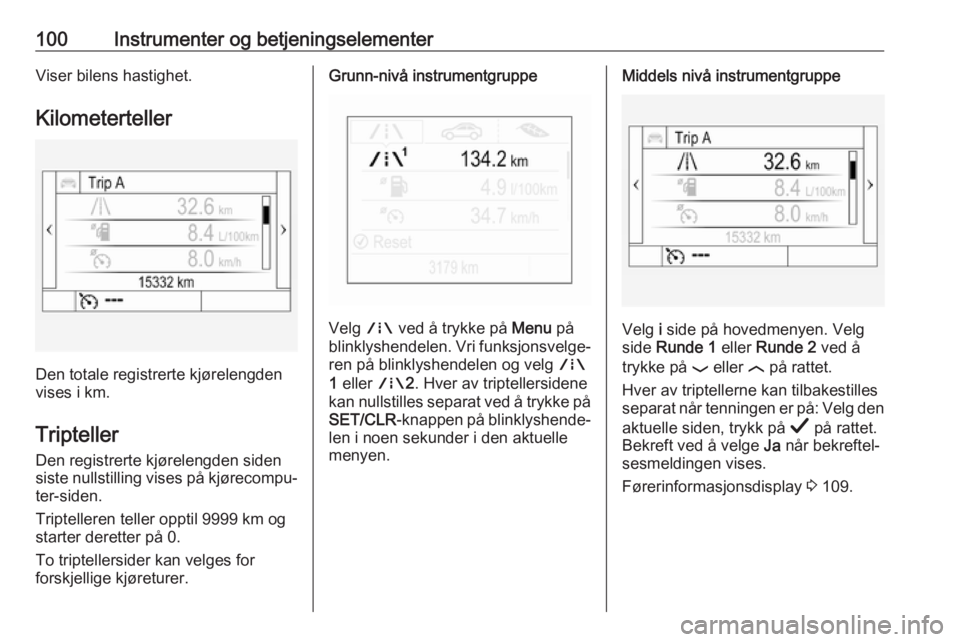

Speedometer

100Instrumenter og betjeningselementerViser bilens hastighet.Kilometerteller
Den totale registrerte kjørelengden
vises i km.
Tripteller
Den registrerte kjørelengden siden
siste nullstilling vises på kjørecompu‐ ter-siden.
Triptelleren teller opptil 9999 km og
starter deretter på 0.
To triptellersider kan velges for
forskjellige kjøreturer.
Grunn-nivå instrumentgruppe
Velg ; ved å trykke på Menu på
blinklyshendelen. Vri funksjonsvelge‐
ren på blinklyshendelen og velg ;
1 eller ;2. Hver av triptellersidene
kan nullstilles separat ved å trykke på SET/CLR -knappen på blinklyshende‐
len i noen sekunder i den aktuelle
menyen.
Middels nivå instrumentgruppe
Velg i side på hovedmenyen. Velg
side Runde 1 eller Runde 2 ved å
trykke på P eller N på rattet.
Hver av triptellerne kan tilbakestilles
separat når tenningen er på: Velg den
aktuelle siden, trykk på Å på rattet.
Bekreft ved å velge Ja når bekreftel‐
sesmeldingen vises.
Førerinformasjonsdisplay 3 109.

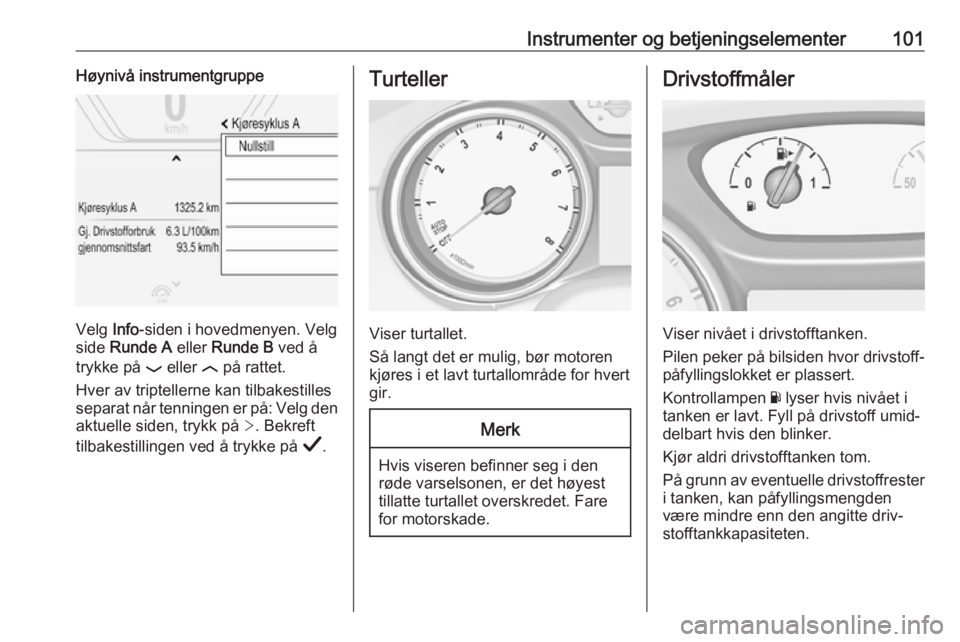

Instrumenter og betjeningselementer101Høynivå instrumentgruppe
Velg Info-siden i hovedmenyen. Velg
side Runde A eller Runde B ved å
trykke på P eller N på rattet.
Hver av triptellerne kan tilbakestilles
separat når tenningen er på: Velg den
aktuelle siden, trykk på >. Bekreft
tilbakestillingen ved å trykke på Å.
Turteller
Viser turtallet.
Så langt det er mulig, bør motoren
kjøres i et lavt turtallområde for hvert
gir.
Merk
Hvis viseren befinner seg i den
røde varselsonen, er det høyest tillatte turtallet overskredet. Fare
for motorskade.
Drivstoffmåler
Viser nivået i drivstofftanken.
Pilen peker på bilsiden hvor drivstoff‐
påfyllingslokket er plassert.
Kontrollampen Y lyser hvis nivået i
tanken er lavt. Fyll på drivstoff umid‐
delbart hvis den blinker.
Kjør aldri drivstofftanken tom.
På grunn av eventuelle drivstoffrester i tanken, kan påfyllingsmengden
være mindre enn den angitte driv‐
stofftankkapasiteten.

102Instrumenter og betjeningselementerKjølevæsketemperaturmå‐ler
Viser kjølevæsketemperaturen.
50°:motoren har ennå ikke
nådd driftstemperatur90°
(midt‐
feltet):normal driftstemperatur130°:temperaturen er for høy
Les dette
Hvis motorens kjølevæsketempera‐
tur er for høy, stoppes bilen og la
motoren gå på tomgang. Fare for
motoren. Kontroller kjølevæskeni‐
vået.
Servicedisplay
Oljeovervåkingen forteller når du bør
skifte olje og filter. Alt etter kjørefor‐
holdene kan intervallet for olje- og
filterskiftvarsel variere betydelig.
Når systemet har beregnet at oljens
brukstid er redusert, vises Skift
motorolje straks i førerinformasjons‐
displayet. Få et verksted til å skifte
olje og filter innen en uke eller
500 km, avhengig av hva som inntref‐ fer først.
Dette kan være et ekstra motorolje-
og filterskift eller inngå i en vanlig
service.Menyen for den gjenværende olje‐
brukstiden vises i førerinformasjons‐ senteret 3 109.
Velg menyen Info, " eller ? ved å
trykke på è på rattet. Trykk å for å
velge Olje-levetid -siden.
Gjenværende oljebrukstid indikeres i prosentandel.
Nullstille
På grunn-nivå-displayet, trykk
SET/CLR på blinklyshendelen i flere
sekunder for å nullstille. Tenningen
må være slått på, men motoren skal
ikke gå.

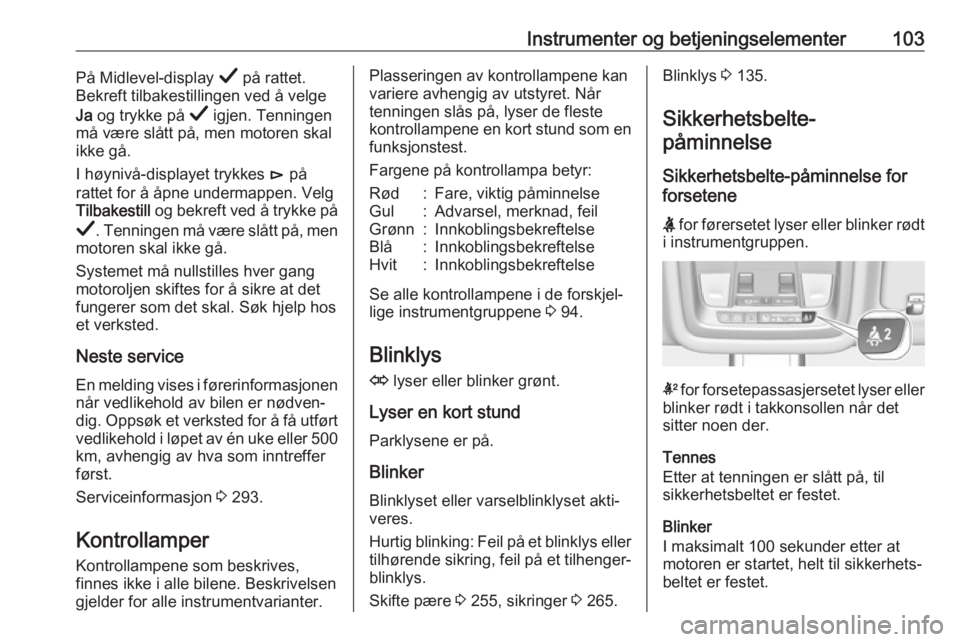

Instrumenter og betjeningselementer103På Midlevel-display Å på rattet.
Bekreft tilbakestillingen ved å velge
Ja og trykke på Å igjen. Tenningen
må være slått på, men motoren skal
ikke gå.
I høynivå-displayet trykkes é på
rattet for å åpne undermappen. Velg Tilbakestill og bekreft ved å trykke på
Å . Tenningen må være slått på, men
motoren skal ikke gå.
Systemet må nullstilles hver gang
motoroljen skiftes for å sikre at det fungerer som det skal. Søk hjelp hoset verksted.
Neste service
En melding vises i førerinformasjonen
når vedlikehold av bilen er nødven‐
dig. Oppsøk et verksted for å få utført
vedlikehold i løpet av én uke eller 500
km, avhengig av hva som inntreffer
først.
Serviceinformasjon 3 293.
Kontrollamper
Kontrollampene som beskrives,
finnes ikke i alle bilene. Beskrivelsen
gjelder for alle instrumentvarianter.Plasseringen av kontrollampene kan
variere avhengig av utstyret. Når
tenningen slås på, lyser de fleste
kontrollampene en kort stund som en funksjonstest.
Fargene på kontrollampa betyr:Rød:Fare, viktig påminnelseGul:Advarsel, merknad, feilGrønn:InnkoblingsbekreftelseBlå:InnkoblingsbekreftelseHvit:Innkoblingsbekreftelse
Se alle kontrollampene i de forskjel‐
lige instrumentgruppene 3 94.
Blinklys
O lyser eller blinker grønt.
Lyser en kort stund
Parklysene er på.
Blinker Blinklyset eller varselblinklyset akti‐
veres.
Hurtig blinking: Feil på et blinklys eller
tilhørende sikring, feil på et tilhenger‐
blinklys.
Skifte pære 3 255, sikringer 3 265.
Blinklys 3 135.
Sikkerhetsbelte- påminnelse
Sikkerhetsbelte-påminnelse for
forsetene
X for førersetet lyser eller blinker rødt
i instrumentgruppen.
k for forsetepassasjersetet lyser eller
blinker rødt i takkonsollen når det
sitter noen der.
Tennes
Etter at tenningen er slått på, til
sikkerhetsbeltet er festet.
Blinker
I maksimalt 100 sekunder etter at
motoren er startet, helt til sikkerhets‐ beltet er festet.

104Instrumenter og betjeningselementerSikkerhetsbeltestatus for
baksetene
X eller > tennes eller blinker hvitt (i
Baselevel-førerinformasjon) eller rødt (Midlevel- og Uplevel-førerinforma‐sjon)
X tennes
I 60 sekunder etter at tenningen er
slått på: Sikkerhetsbeltet er ikke
festet.
> tennes
I 60 sekunder etter at tenningen er
slått på: Sikkerhetsbeltet er festet.
Etter dette tidsrommet viser indikato‐
rene for seter med festede sikkerhets‐ belter eller uendret sikkerhetsbelte‐
status symbolet >.
X lyser eller blinker
Et festet sikkerhetsbelte er løsnet.
Ingen indikasjon
Alle sikkerhetsbeltene bak er festet
før tenningen ble slått på.
Feste sikkerhetsbeltet 3 54.Kollisjonsputer og
beltestrammere
v lyser rødt.
Når tenningen slås på, lyser kontrol‐
lampen i ca. 4 sekunder. Hvis den ikke tennes eller ikke slukker etter
4 sekunder eller den begynner å lyse
under kjøring, betyr det at det er en
feil i kollisjonsputesystemet. Søk
hjelp hos et verksted. Kollisjons‐
putene og beltestrammerne vil
kanskje ikke utløses ved en kollisjon.
Utløste beltestrammere eller kolli‐
sjonsputer vises ved at v lyser konti‐
nuerlig.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Beltestrammere, kollisjonsputer 3 53,
3 56.
Deaktivering av
kollisjonsputer
V lyser gult.
Frontkollisjonsputen på passasjersi‐
den er aktivert.
* lyser gult.
Kollisjonsputen for forsetepassasje‐
ren er deaktivert.
Deaktivering av kollisjonspute 3 60.
Ladesystem
p lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.

Instrumenter og betjeningselementer105Hvis lampen lyser når motoren er
i gang
Stans bilen, slå av motoren. Bilbatte‐
riet lades ikke. Motorkjølingen kan
være avbrutt. Bremsekraftforsterke‐
ren kan slutte å virke. Søk hjelp hos
et verksted.
Feilfunksjonslampe
Z lyser eller blinker gult.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gang
Feil i eksosrensesystemet. Det er nå
fare for at tillatte utslippsgrenser over‐
skrides.
Det kan hende at rengjøringsproses‐
sen for eksosfilteret ikke kan utføres.
Søk straks hjelp på et verksted.
Blinker når motoren er i gang
Feil som kan medføre skade på kata‐ lysatoren. Slipp opp gasspedalen tilblinkingen opphører. Søk straks hjelp på et verksted.Bremser og clutch
R lyser rødt.
Bremse- og clutchvæskenivået er for
lavt.9 Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Elektrisk håndbremse
m lyser eller blinker rødt.
Tennes Elektrisk håndbrems er på 3 189.
Blinker
Elektrisk håndbremse er ikke helt
trukket til, eller løsnet. Trå inn brem‐
sepedalen og prøv å nullstille
systemet ved først å frigjøre og så
sette på den elektriske håndbremsen. Hvis m fortsetter å blinke, ikke kjør,
men søk hjelp på et verksted.
Feil på den elektriske
håndbremsa
j lyser eller blinker gult.
Tennes
Elektrisk håndbrems virker med redu‐ sert kraft 3 189.
Blinker Elektrisk håndbrems er i servicemo‐
dus. Stopp bilen, trekk til og frigjør
den elektriske håndbremsen for å
nullstille den.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående. Unngå parke‐ ring i bakker inntil årsaken til feilen
er avdekket.
Blokkeringsfrie bremser
(ABS)
u lyser gult.

106Instrumenter og betjeningselementerLyser i noen sekunder etter at
tenningen er slått på. Systemet er
driftsklart når kontrollampen er sluk‐
ket.
Hvis kontrollampa ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, foreligger det en feil i ABS-systemet. Det konvensjo‐
nelle bremsesystemet fungerer fort‐
satt, men uten ABS-regulering.
Blokkeringsfrie bremser 3 188.
Girskift
R eller S med nummeret på et
høyere eller lavere gir vises når
oppskift eller nedskift anbefales for å
spare drivstoff.
Følgeavstand E indikerer den innstilte følgeavstan‐
den for varslingstid-følsomheten for
varsling om kollisjonsfare foran ved hjelp av fylte avstandsstolper.
Varsling om kollisjonsfare foran
3 209.Filholderassistent
a lyser grønt eller gult, eller blinker
gult.
Lyser grønt
Systemet er slått på og klart til bruk.
Lyser gult
Systemet nærmer seg en oppdaget
filmarkering uten å bruke blinklyset i
den retningen.
Blinker gult Systemet fastslår at veibanen forlatesmarkert.
Filholderassistent 3 236
Elektronisk
stabilitetsprogram av
t lyser gult.
Systemet er deaktivert.Elektronisk
stabilitetsprogram og antispinn
b lyser eller blinker gult.
Tennes Det er en feil i systemet. Det er mulig
å kjøre videre. Kjørestabiliteten kan
imidlertid svekkes, avhengig av
veiforholdene.
Sørg for at feilen utbedres ved et
verksted.
Blinker
Systemet er aktivt innkoblet. Motor‐ effekten kan bli redusert, og bilen kan automatisk bli bremset noe ned.
Elektronisk stabilitetsprogram 3 193,
antispinn 3 192.
Antispinn av k lyser gult.
Systemet er deaktivert.

Instrumenter og betjeningselementer107Motorens
kjølevæsketemperatur
W lyser rødt.
Hvis lampen lyser når motoren er
i gang
Stans bilen, slå av motoren.Merk
Kjølevæsketemperaturen er for
høy.
Kontroller kjølevæskenivået umiddel‐ bart 3 251.
Hvis det er nok kjølevæske, må du
kontakte et verksted.
Forvarming ! lyser gult.
Forvarming av dieselmotor er akti‐
vert. Den kobles bare inn i kaldt vær.
Start motoren når varsellampen sluk‐ ker.
AdBlue
Y blinker gult.
AdBlue-nivået er lavt. Fyll på AdBlue
snart for å unngå at motorstart
hindres.
AdBlue 3 180.
Dekktrykkovervåking
w lyser eller blinker gult.
Tennes
Dekktrykktap. Stans bilen umiddel‐
bart og kontroller dekktrykket.
Blinker
Feil i systemet eller det er montert et hjul uten trykkføler (f. eks. reserve‐ hjul). Etter 60 til 90 sekunder lyserkontrollampen hele tiden. Kontakt et
verksted.
Motoroljetrykk I lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.Hvis lampen lyser når motoren er
i gangMerk
Motorsmøringen kan være
avbrutt. Dette kan føre til motor‐ skader og/eller blokkering av driv‐
hjulene.
1. Trå inn clutchpedalen.
2. Velg nøytralgir.
3. Kjør raskest mulig ut av trafikken, uten å hindre andre biler.
4. Slå av tenningen.
9 Advarsel
Når motoren er stoppet, kreves det
betydelig mer kraft for å bremse ogstyre.
Under en automatisk stopp vil
bremseservoen fortsatt fungere.

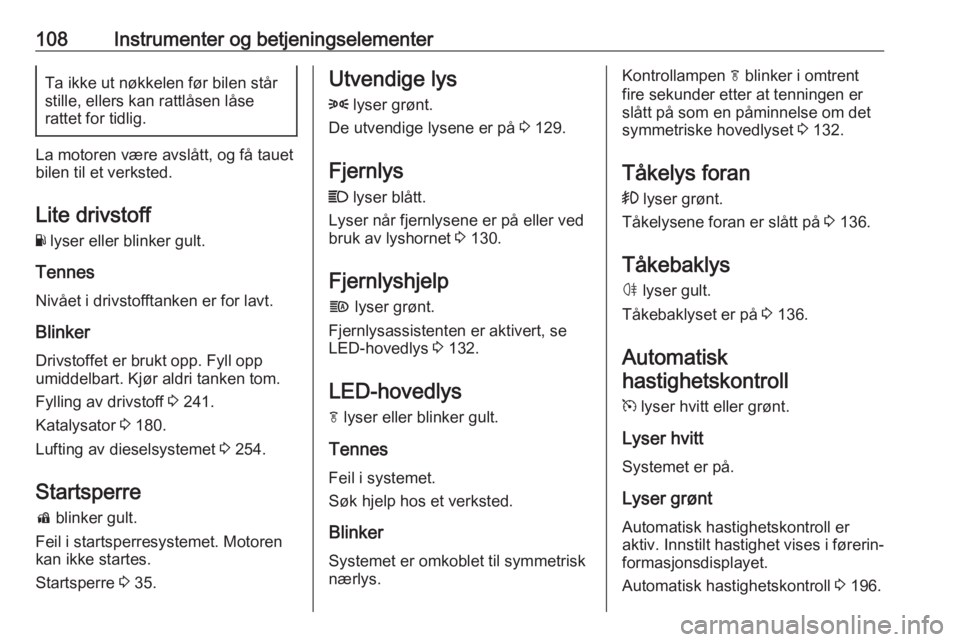

108Instrumenter og betjeningselementerTa ikke ut nøkkelen før bilen står
stille, ellers kan rattlåsen låse
rattet for tidlig.
La motoren være avslått, og få tauet bilen til et verksted.
Lite drivstoff
Y lyser eller blinker gult.
Tennes Nivået i drivstofftanken er for lavt.
Blinker
Drivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri tanken tom.
Fylling av drivstoff 3 241.
Katalysator 3 180.
Lufting av dieselsystemet 3 254.
Startsperre
d blinker gult.
Feil i startsperresystemet. Motoren
kan ikke startes.
Startsperre 3 35.
Utvendige lys
8 lyser grønt.
De utvendige lysene er på 3 129.
Fjernlys C lyser blått.
Lyser når fjernlysene er på eller ved
bruk av lyshornet 3 130.
Fjernlyshjelp f lyser grønt.
Fjernlysassistenten er aktivert, se LED-hovedlys 3 132.
LED-hovedlys
f lyser eller blinker gult.
Tennes Feil i systemet.
Søk hjelp hos et verksted.
Blinker Systemet er omkoblet til symmetrisk
nærlys.Kontrollampen f blinker i omtrent
fire sekunder etter at tenningen er slått på som en påminnelse om det
symmetriske hovedlyset 3 132.
Tåkelys foran
> lyser grønt.
Tåkelysene foran er slått på 3 136.
Tåkebaklys
ø lyser gult.
Tåkebaklyset er på 3 136.
Automatisk hastighetskontroll
m lyser hvitt eller grønt.
Lyser hvitt
Systemet er på.
Lyser grønt
Automatisk hastighetskontroll er
aktiv. Innstilt hastighet vises i førerin‐
formasjonsdisplayet.
Automatisk hastighetskontroll 3 196.
