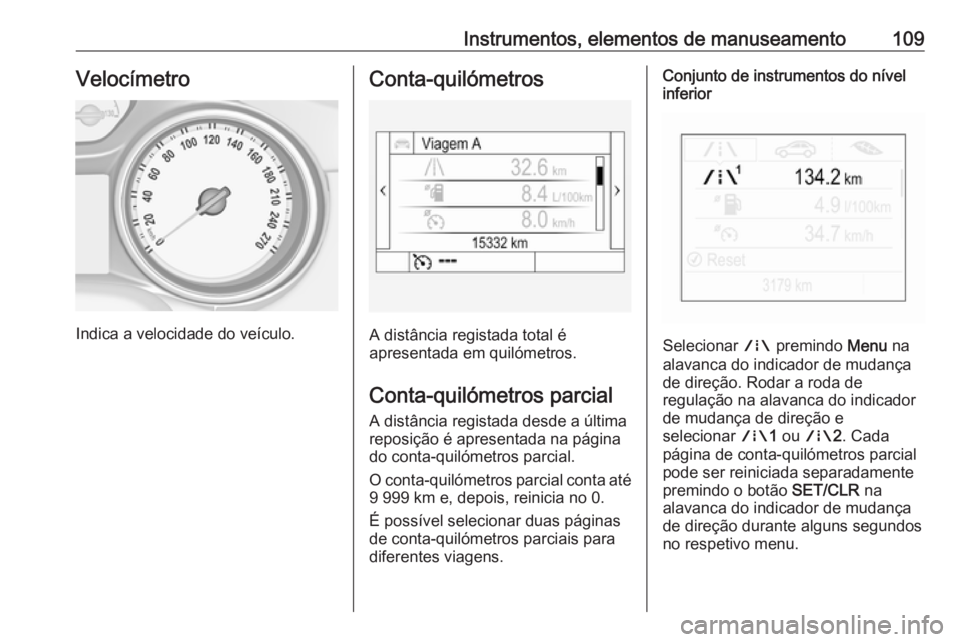

Instrumentos, elementos de manuseamento109Velocímetro
Indica a velocidade do veículo.
Conta-quilómetros
A distância registada total é
apresentada em quilómetros.
Conta-quilómetros parcial A distância registada desde a última
reposição é apresentada na página
do conta-quilómetros parcial.
O conta-quilómetros parcial conta até 9 999 km e, depois, reinicia no 0.
É possível selecionar duas páginas
de conta-quilómetros parciais para
diferentes viagens.
Conjunto de instrumentos do nível
inferior
Selecionar ; premindo Menu na
alavanca do indicador de mudança de direção. Rodar a roda de
regulação na alavanca do indicador de mudança de direção e
selecionar ;1 ou ; 2. Cada
página de conta-quilómetros parcial
pode ser reiniciada separadamente
premindo o botão SET/CLR na
alavanca do indicador de mudança
de direção durante alguns segundos
no respetivo menu.

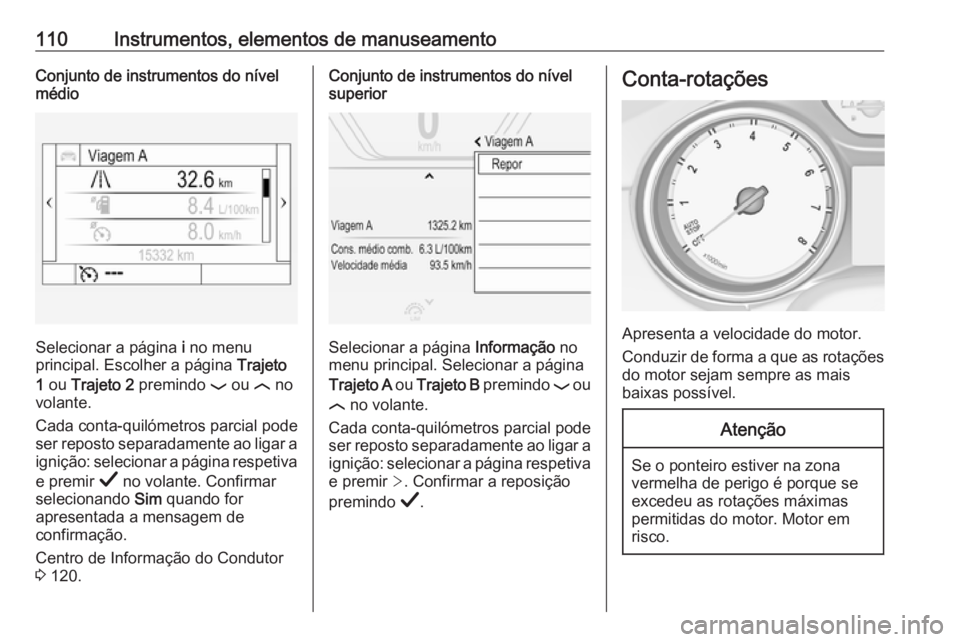

110Instrumentos, elementos de manuseamentoConjunto de instrumentos do nível
médio
Selecionar a página i no menu
principal. Escolher a página Trajeto
1 ou Trajeto 2 premindo P ou N no
volante.
Cada conta-quilómetros parcial pode
ser reposto separadamente ao ligar a
ignição: selecionar a página respetiva
e premir Å no volante. Confirmar
selecionando Sim quando for
apresentada a mensagem de
confirmação.
Centro de Informação do Condutor
3 120.
Conjunto de instrumentos do nível
superior
Selecionar a página Informação no
menu principal. Selecionar a página
Trajeto A ou Trajeto B premindo P ou
N no volante.
Cada conta-quilómetros parcial pode
ser reposto separadamente ao ligar a
ignição: selecionar a página respetiva e premir >. Confirmar a reposição
premindo Å.
Conta-rotações
Apresenta a velocidade do motor.
Conduzir de forma a que as rotações do motor sejam sempre as mais
baixas possível.
Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.

Instrumentos, elementos de manuseamento111Indicador do nível decombustível
Mostra o nível no depósito de
combustível.
A seta indica o lado do veículo onde
está situada a portinhola do depósito de combustível.
O indicador de controlo Y acende-se
se o nível de combustível no depósito estiver muito baixo. Reabastecer o
veículo imediatamente se piscar.
Nunca deixar o depósito de
combustível ficar totalmente vazio.
Consoante a quantidade de
combustível ainda existente no
depósito, a quantidade necessária
para atestar o veículo poderá ser
inferior à capacidade especificada do
depósito de combustível.
Indicador da temperatura do líquido de arrefecimento do motor
Apresenta a temperatura do líquido
de arrefecimento.
50°:temperatura de
funcionamento do motor
ainda não foi atingida90° (área
central):temperatura normal de
funcionamento130°:temperatura demasiado
elevada
Advertência
Se a temperatura do líquido de arrefecimento estiver demasiado
alta, parar o veículo e colocar o
motor em ralenti. Perigo para o
motor. Verificar o nível do líquido de
arrefecimento.
Visor de serviço
O sistema de tempo de vida do óleo do motor informa quando deve ser
mudado o óleo e o filtro. Com base
nas condições de condução, o
intervalo a que o óleo do motor e filtro devem ser mudados pode variar
consideravelmente.
Quando o sistema tiver calculado que
a vida útil do óleo do motor diminuiu,
Mudar o óleo do motor em breve
aparece no Centro de Informação do
Condutor. Mandar mudar o óleo de

112Instrumentos, elementos de manuseamentomotor e o filtro numa oficina no prazo
dentro de uma semana ou 500 km,
consoante o que ocorrer primeiro.
Esta pode ser uma mudança
adicional do óleo de motor e filtro ou
fazer parte de um serviço periódico.
O menu da duração da vida útil
restante do óleo é apresentado no
Centro de Informação do Condutor
3 120.
Selecionar o menu Informação, "
ou ? premindo è no volante.
Premir å para seleccionar a página
Tempo restante de vida útil do óleo .
A duração do tempo de vida restante
do óleo é indicada em percentagem.
Repor
No mostrador do nível inferior, premir SET/CLR na alavanca do indicador
de mudança de direção durante
vários segundos para reiniciar. A
ignição deve estar ligada, sem que o
motor trabalhe.
No Mostrador do nível médio, premir
Å no volante. Confirmar a reposição
selecionando Sim e premindo Å
novamente. A ignição deve estar
ligada, sem que o motor trabalhe.
No Visor superior, premir é no
volante para abrir a subpasta.
Selecionar Reiniciar e confirmar
premindo Å. A ignição deve estar
ligada, sem que o motor trabalhe.
O sistema tem de ser reiniciado
sempre que o óleo de motor é
mudado, para permitir uma
funcionalidade correcta. Recorrer a
uma oficina.
Próximo serviço É apresentada uma mensagem no
Centro de Informação do Condutor
quando é necessário efetuar
manutenção. Mandar realizar o
trabalho de manutenção numa oficina
dentro de uma semana ou 500 km, consoante o que ocorrer primeiro.
Informação de Serviço 3 330.

Instrumentos, elementos de manuseamento113Luzes de avisoOs indicadores de controlo descritos
não fazem parte de todos os veículos.
A descrição aplica-se a todas as
versões de instrumentos.
Dependendo do equipamento, a
posição das luzes de aviso pode ser
diferente. Quando se liga a ignição, a maior parte dos indicadores de
controlo acendem-se por breves
instantes para efeitos de teste de
funcionalidade.
As cores dos indicadores de controlo
têm o seguinte significado:vermelho:perigo, aviso importanteamarelo:aviso, informação, avariaverde:confirmação de
activaçãoazul:confirmação de
activaçãobranco:confirmação de
activação
Consultar todas as luzes de aviso nos
diferentes conjuntos de instrumentos
3 103.
Luzes indicadoras de
mudança de direção
O acende-se ou pisca a verde.
Acende brevemente
As luzes de presença estão acesas.
Pisca
Um sinal de mudança de direcção ou de aviso de perigo está activado.
Luzes intermitentes rápidas: avaria
do indicador de mudança de direcção ou fusível que lhe está associado,avaria do indicador de mudança de
direcção no reboque.
Substituição de lâmpada 3 289,
Fusíveis 3 299.
Indicadores de mudança de direcção
3 151.Aviso do cinto de segurança
Lembrete de cintos nos bancos
da frente
X para o banco do condutor acende-
-se ou fica intermitente a vermelho no
conjunto de instrumentos.
k para o banco do passageiro
dianteiro acende-se ou fica
intermitente a vermelho na consola
de tejadilho quando o banco está
ocupado.
Acende
Depois de a ignição ter sido ligada até o cinto de segurança ter sido
colocado.
Pisca
Depois de ter ligado o motor durante
um máximo de 100 segundos até o cinto de segurança ter sido colocado.

114Instrumentos, elementos de manuseamentoSituação dos cintos nos bancos
traseiros
X ou > acende-se ou fica intermitente
a branco (no Centro de Informação
do Condutor do nível inferior) ou a
vermelho (no Centro de Informação
do Condutor dos níveis médio e
superior).
X acende
Durante 60 segundos depois de ligar
a ignição: o cinto de segurança é
desapertado.
> acende
Durante 60 segundos depois de ligar
a ignição: o cinto de segurança foi
apertado. Após este tempo, os
indicadores dos bancos com cintos
de segurança apertados ou com
estado inalterado dos cintos de
segurança mostram o símbolo >.
X acende-se ou fica intermitente
O cinto de segurança apertado foi
desapertado.Sem indicação
Todos os cintos de segurança
traseiros são apertados antes de a
ignição ser ligada.
Apertar o cinto de segurança 3 61.
Airbags e pré-tensores dos
cintos
v acende-se a vermelho.
Quando se liga a ignição, a luz de aviso acende-se durante cerca de
4 segundos. Caso não se acenda ou
não se apague ao fim de
4 segundos ou se acenda durante a
condução, é sinal de avaria no
sistema de airbag. Recorrer a uma
oficina. Os airbags e pré-tensores
dos cintos podem não se accionar no
caso de acidente.
O accionamento dos pré-tensores ou
dos airbags é indicado pelo
acendimento contínuo de v.9 Aviso
Reparar a avaria imediatamente
numa oficina.
Pré-tensores dos cintos, sistema de
airbag 3 59, 3 62.
Desativação do Airbag
V acende-se a amarelo.
O airbag do passageiro da frente está activado.
* acende-se a amarelo.
O airbag do passageiro da frente está
desactivado.
Desactivação de airbag 3 67.
Alternador
p acende-se a vermelho.
Acende-se quando se liga a ignição e apaga-se pouco depois de o motor
entrar em funcionamento.

Instrumentos, elementos de manuseamento115Acende-se quando o motor está atrabalhar
Parar, desligar o motor. A bateria do
veículo não está a carregar. O
arrefecimento do motor pode ser
interrompido. A unidade de
assistência dos travões pode deixar
de ser eficaz. Recorrer a uma oficina.
Luz de aviso de avaria
Z acende-se ou pisca a amarelo.
Acende-se quando se liga a ignição e apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está a
trabalhar
Avaria no sistema de controlo de
emissões. Os limites de emissões
permitidos poderão ser excedidos.
O processo de limpeza do filtro de
escape não é potencialmente
possível.
Recorrer imediatamente a uma
oficina.Pisca quando o motor está a
trabalhar
Avaria que pode levar a danos no
catalisador. Reduzir a aceleração até
a luz deixar de piscar. Recorrer
imediatamente a uma oficina.
Sistema de travagem eembraiagem
R acende-se a vermelho.
O nível do líquido dos travões e da
embraiagem é demasiado baixo.9 Aviso
Parar. Não prosseguir viagem.
Consultar uma oficina.
Travão de mão elétrico
m acende-se ou pisca a vermelho.
Acende O travão de mão eléctrico é
accionado 3 213.
Pisca
O travão de mão eléctrico não está totalmente accionado ou
desengatado. Carregar no pedal do
travão e tentar reiniciar o sistema
soltando primeiro e em seguida
aplicando o travão de mão elétrico.
Se m continuar intermitente, não
conduzir o veículo e procurar ajuda
de uma oficina.
Avaria no travão de mão elétrico
j acende-se ou pisca a amarelo.
Acende
O travão de mão eléctrico está em
funcionamento com desempenho
reduzido 3 213.
Pisca
O travão de mão eléctrico está em
modo de serviço. Parar o veículo,
accionar e soltar o travão de mão
eléctrico para reiniciar.

116Instrumentos, elementos de manuseamento9Aviso
Reparar a avaria imediatamente
numa oficina. Evitar estacionar em planos inclinados até a causa daavaria ter sido corrigida.
Sistema de travagem
antibloqueio (ABS)
u acende-se a amarelo.
Acende-se durante alguns segundos
depois de ligar a ignição. O sistema
está pronto a funcionar quando a luz
de aviso se apagar.
Se o indicador de controlo não se
apagar após alguns segundos, ou se
se acender durante a condução,
existe uma avaria no ABS. O sistema de travões mantém-se operacional
mas sem ABS.
Sistema de travões antibloqueio 3 212.
Mudança de velocidades
É indicado R ou S com o número de
uma velocidade superior ou inferior
quando se recomenda engrenar numa velocidade superior ou inferior
por motivos de economia de
combustível.
Distância de seguimento
E utiliza barras de distância
preenchidas para indicar a definição
da distância de seguimento da
sensibilidade de temporização de
alerta para o aviso de colisão
dianteira.
Aviso de colisão dianteira 3 235.
Assistência de
permanência na faixa
a acende-se a verde ou amarelo, ou
pisca a amarelo.
Acende-se a verde
O sistema está ligado e pronto a
funcionar.Acende-se a amarelo
O sistema aproxima-se de uma faixa
detetada sem utilizar o indicador de
mudança de direção nessa direção.
Intermitente em amarelo O sistema reconhece que ocorreu
uma separação significativa da faixa.
Assistência de permanência na faixa
3 267
Programa eletrónico de estabilidade desligado
t acende-se a amarelo.
O sistema está desactivado.
Controlo eletrónico de estabilidade e sistema decontrolo da tração
b acende-se ou pisca a amarelo.

Instrumentos, elementos de manuseamento117AcendeHá uma avaria no sistema. É possível
continuar a conduzir. A estabilidade
da condução pode, no entanto,
deteriorar consoante as condições da
superfície da estrada.
Reparar a avaria numa oficina.
Pisca O sistema está engrenado
activamente. A potência do motor
pode diminuir e o veículo pode ser
travado um pouco automaticamente.
Programa electrónico de estabilidade 3 216, Sistema de controlo da
tracção 3 215.
Sistema de controlo da tração desligado
k acende-se a amarelo.
O sistema está desactivado.
Temperatura do líquido de arrefecimento do motor
W acende-se a vermelho.Acende-se quando o motor está a
trabalhar
Parar, desligar o motor.Atenção
Temperatura do líquido de
arrefecimento demasiado
elevada.
Verificar imediatamente o nível do
líquido de arrefecimento 3 284.
Se existir líquido de arrefecimento
suficiente, consultar uma oficina.
Pré-incandescência ! acende-se a amarelo.
O pré-aquecimento do motor diesel é ativado. Só é activado quando a
temperatura exterior for baixa. Ligar o
motor quando a luz de aviso se
apagar.
AdBlue
Y intermitente em amarelo.
O nível de AdBlue é baixo.
Reabastecer o AdBlue para evitar
que o arranque do motor não seja
executado.
AdBlue 3 203.
Sistema de controlo da pressão dos pneus
w acende-se ou pisca a amarelo.
Acende
Perda da pressão dos pneus. Parar
imediatamente e verificar a pressão
dos pneus.
Pisca Avaria no sistema ou pneu montado
sem sensor de pressão (p. ex. roda
sobresselente). Ao fim de
60 a 90 segundos, a luz de aviso fica
acesa continuamente. Consultar uma
oficina.
Pressão do óleo de motor I acende-se a vermelho.

118Instrumentos, elementos de manuseamentoAcende-se quando se liga a ignição e
apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está a
trabalharAtenção
A lubrificação do motor pode ser
interrompida. Isso pode resultar em danos no motor e/ou em
bloqueio das rodas motrizes.
1. Pressione a embraiagem.
2. Seleccionar a ponto-morto.
3. Saia da circulação normal o mais rapidamente possível sem
impedir a circulação de outros
veículos.
4. Desligar a ignição.
9 Aviso
Quando o motor está desligado, é
necessária mais força para travare mexer a direcção.
Durante um Autostop, a unidade
de servofreio continua
operacional.
Não retirar a chave enquanto o
veículo não estiver parado, caso
contrário a tranca da direcção
poderá engatar inesperadamente.
Manter o motor desligado e deixar o
veículo ser rebocado para uma
oficina.
Nível de combustível baixo
Y acende-se ou pisca a amarelo.
Acende
O nível do combustível no depósito é
demasiado baixo.
Pisca
Sem combustível. Reabastecer
imediatamente. Nunca deixar o
depósito ficar totalmente vazio.
Reabastecer 3 273.
Catalisador 3 202.
Sangrar o sistema de combustível
diesel 3 288.
Imobilizador
d intermitente em amarelo.
Avaria no sistema do imobilizador.
Não é possível ligar o motor.
Imobilizador 3 39.
Luz exterior 8 acende-se a verde.
As luzes exteriores estão acesas
3 143.
Luzes de máximos C acende-se a azul.
Acende-se quando as luzes de
máximos estão acesas ou quando se
faz sinal de luzes 3 144.
Assistência dos máximos
f acende-se a verde.
A assistência dos máximos é ativada; consultar Faróis de LED 3 147.
Faróis de LED f acende-se ou pisca a amarelo.
