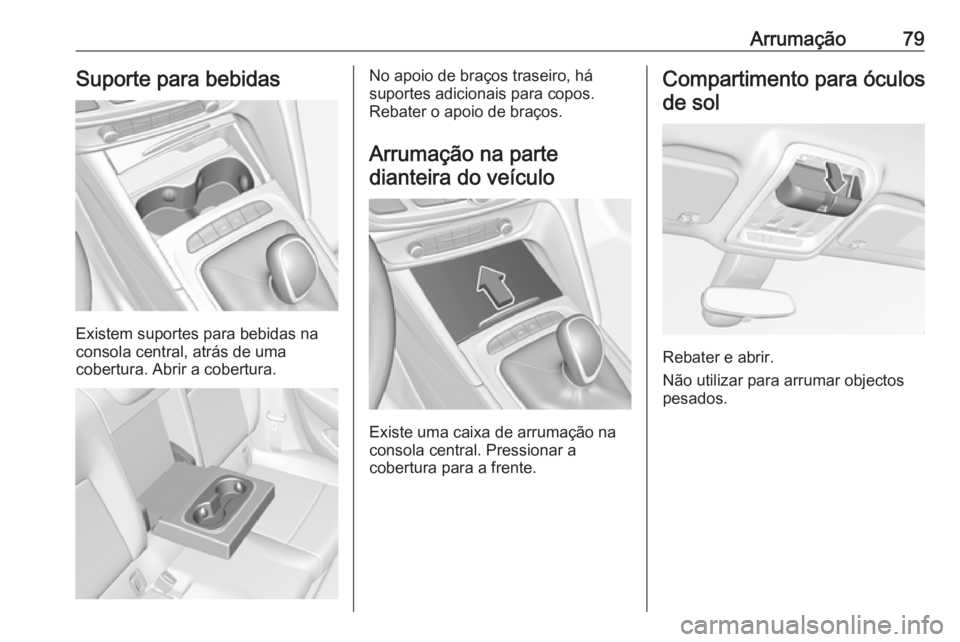

Arrumação79Suporte para bebidas
Existem suportes para bebidas na
consola central, atrás de uma
cobertura. Abrir a cobertura.
No apoio de braços traseiro, há
suportes adicionais para copos.
Rebater o apoio de braços.
Arrumação na parte dianteira do veículo
Existe uma caixa de arrumação na
consola central. Pressionar a
cobertura para a frente.
Compartimento para óculos
de sol
Rebater e abrir.
Não utilizar para arrumar objectos
pesados.

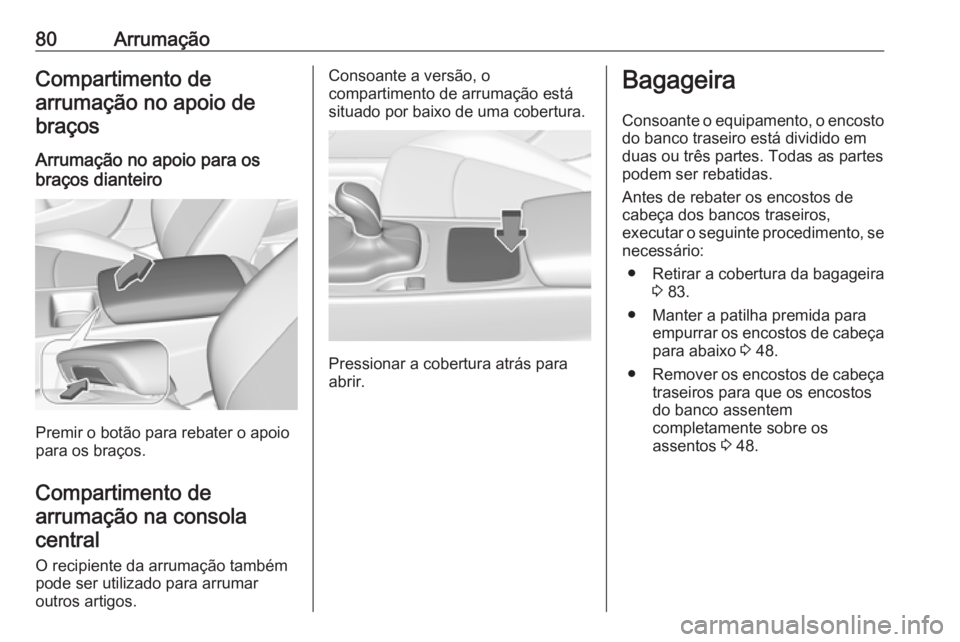

80ArrumaçãoCompartimento de
arrumação no apoio de braços
Arrumação no apoio para os
braços dianteiro
Premir o botão para rebater o apoio
para os braços.
Compartimento de
arrumação na consola central
O recipiente da arrumação também
pode ser utilizado para arrumar
outros artigos.
Consoante a versão, o
compartimento de arrumação está
situado por baixo de uma cobertura.
Pressionar a cobertura atrás para
abrir.
Bagageira
Consoante o equipamento, o encosto
do banco traseiro está dividido em
duas ou três partes. Todas as partes
podem ser rebatidas.
Antes de rebater os encostos de
cabeça dos bancos traseiros,
executar o seguinte procedimento, se necessário:
● Retirar a cobertura da bagageira 3 83.
● Manter a patilha premida para empurrar os encostos de cabeça
para abaixo 3 48.
● Remover os encostos de cabeça
traseiros para que os encostos do banco assentem
completamente sobre os
assentos 3 48.

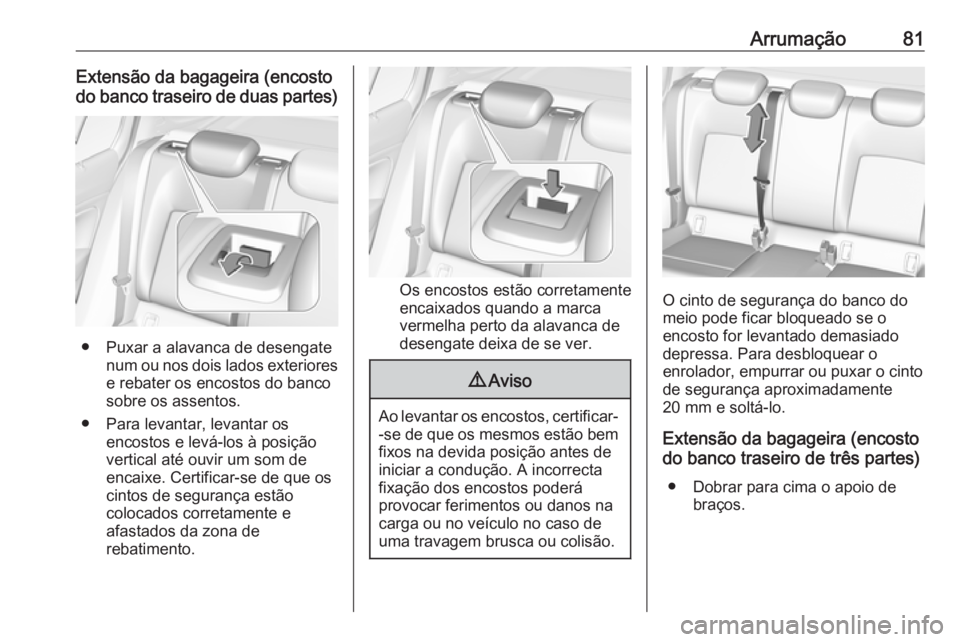

Arrumação81Extensão da bagageira (encosto
do banco traseiro de duas partes)
● Puxar a alavanca de desengate num ou nos dois lados exteriores
e rebater os encostos do banco
sobre os assentos.
● Para levantar, levantar os encostos e levá-los à posição
vertical até ouvir um som de encaixe. Certificar-se de que oscintos de segurança estão
colocados corretamente e
afastados da zona de
rebatimento.
Os encostos estão corretamente
encaixados quando a marca
vermelha perto da alavanca de
desengate deixa de se ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado
depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto
de segurança aproximadamente
20 mm e soltá-lo.
Extensão da bagageira (encosto
do banco traseiro de três partes)
● Dobrar para cima o apoio de braços.

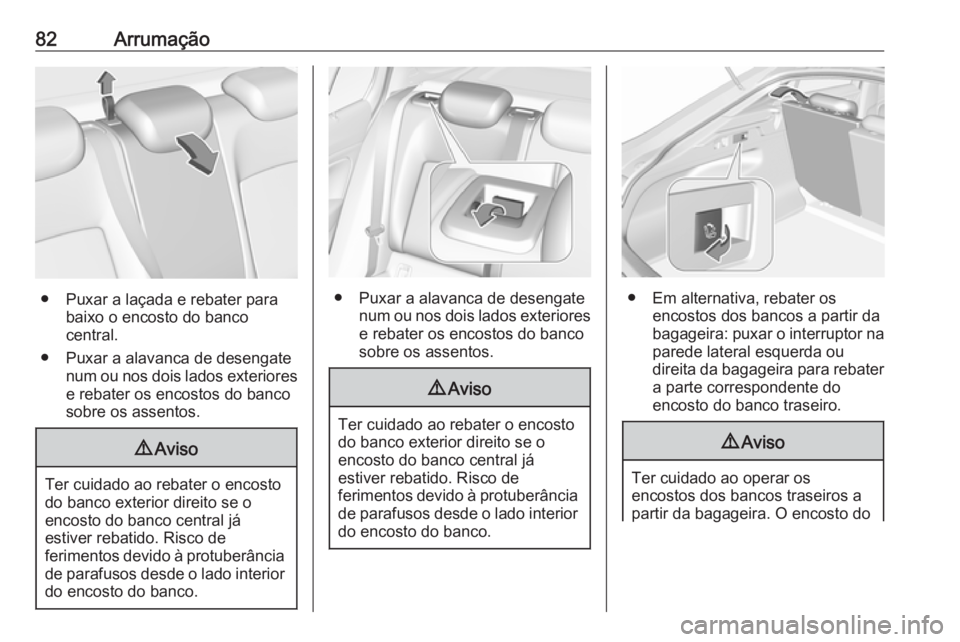

82Arrumação
● Puxar a laçada e rebater parabaixo o encosto do banco
central.
● Puxar a alavanca de desengate num ou nos dois lados exteriores
e rebater os encostos do banco
sobre os assentos.
9 Aviso
Ter cuidado ao rebater o encosto
do banco exterior direito se o
encosto do banco central já
estiver rebatido. Risco de
ferimentos devido à protuberância
de parafusos desde o lado interior
do encosto do banco.
● Puxar a alavanca de desengate num ou nos dois lados exteriorese rebater os encostos do banco
sobre os assentos.
9 Aviso
Ter cuidado ao rebater o encosto
do banco exterior direito se o
encosto do banco central já
estiver rebatido. Risco de
ferimentos devido à protuberância
de parafusos desde o lado interior
do encosto do banco.
● Em alternativa, rebater os
encostos dos bancos a partir da
bagageira: puxar o interruptor na parede lateral esquerda ou
direita da bagageira para rebater
a parte correspondente do
encosto do banco traseiro.
9 Aviso
Ter cuidado ao operar os
encostos dos bancos traseiros a
partir da bagageira. O encosto do

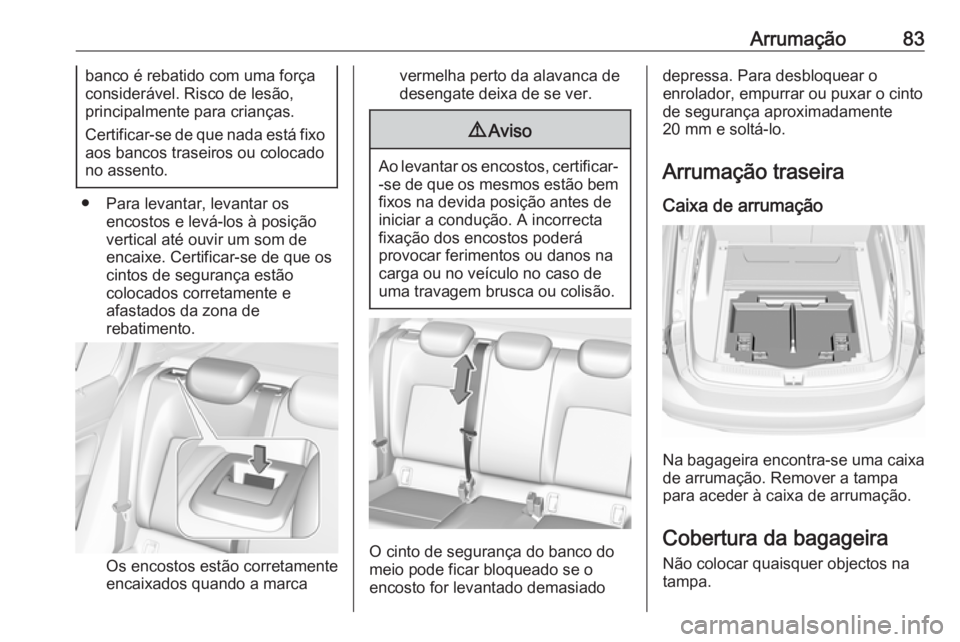

Arrumação83banco é rebatido com uma força
considerável. Risco de lesão,
principalmente para crianças.
Certificar-se de que nada está fixo
aos bancos traseiros ou colocado
no assento.
● Para levantar, levantar os encostos e levá-los à posição
vertical até ouvir um som de encaixe. Certificar-se de que oscintos de segurança estão
colocados corretamente e
afastados da zona de
rebatimento.
Os encostos estão corretamente
encaixados quando a marca
vermelha perto da alavanca de
desengate deixa de se ver.9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado
depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto
de segurança aproximadamente
20 mm e soltá-lo.
Arrumação traseira Caixa de arrumação
Na bagageira encontra-se uma caixa de arrumação. Remover a tampa
para aceder à caixa de arrumação.
Cobertura da bagageira Não colocar quaisquer objectos na
tampa.

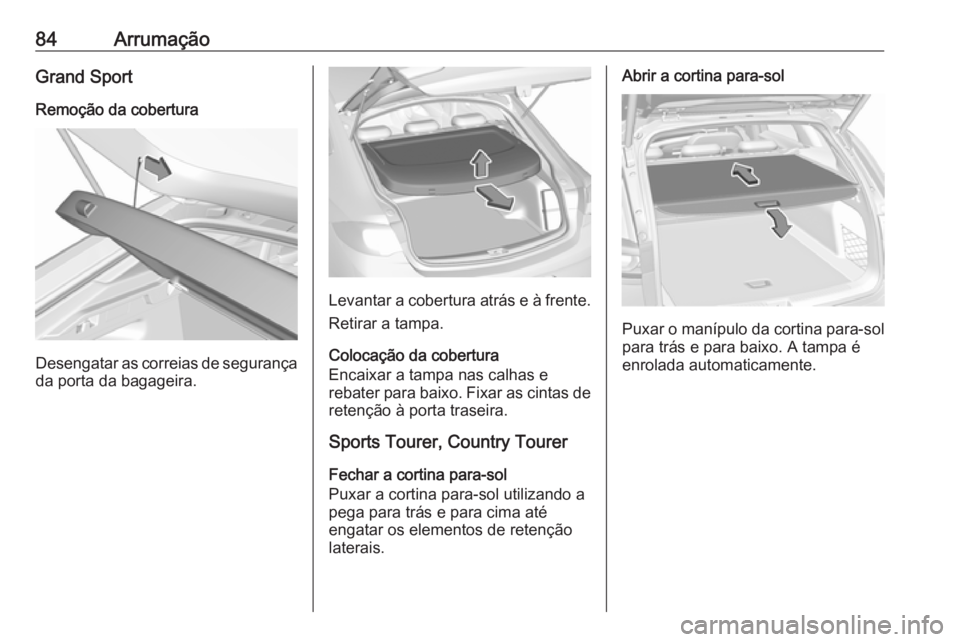

84ArrumaçãoGrand SportRemoção da cobertura
Desengatar as correias de segurança
da porta da bagageira.
Levantar a cobertura atrás e à frente.
Retirar a tampa.
Colocação da cobertura
Encaixar a tampa nas calhas e
rebater para baixo. Fixar as cintas de retenção à porta traseira.
Sports Tourer, Country Tourer
Fechar a cortina para-sol
Puxar a cortina para-sol utilizando a
pega para trás e para cima até
engatar os elementos de retenção
laterais.
Abrir a cortina para-sol
Puxar o manípulo da cortina para-sol
para trás e para baixo. A tampa é
enrolada automaticamente.

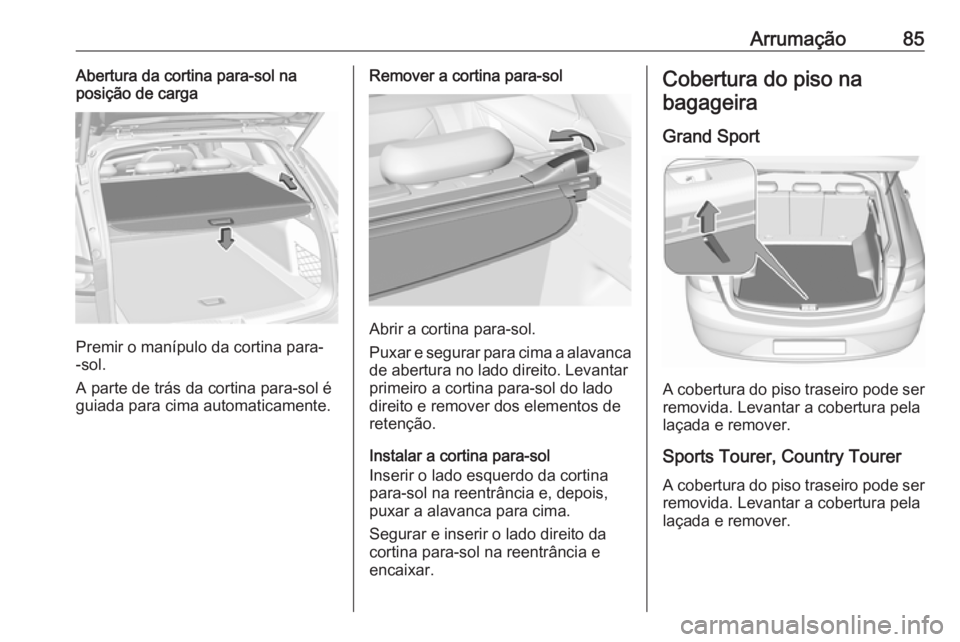

Arrumação85Abertura da cortina para-sol na
posição de carga
Premir o manípulo da cortina para-
-sol.
A parte de trás da cortina para-sol é
guiada para cima automaticamente.
Remover a cortina para-sol
Abrir a cortina para-sol.
Puxar e segurar para cima a alavanca
de abertura no lado direito. Levantar
primeiro a cortina para-sol do lado direito e remover dos elementos deretenção.
Instalar a cortina para-sol
Inserir o lado esquerdo da cortina
para-sol na reentrância e, depois,
puxar a alavanca para cima.
Segurar e inserir o lado direito da
cortina para-sol na reentrância e
encaixar.
Cobertura do piso na
bagageira
Grand Sport
A cobertura do piso traseiro pode serremovida. Levantar a cobertura pela
laçada e remover.
Sports Tourer, Country Tourer A cobertura do piso traseiro pode ser removida. Levantar a cobertura pela
laçada e remover.

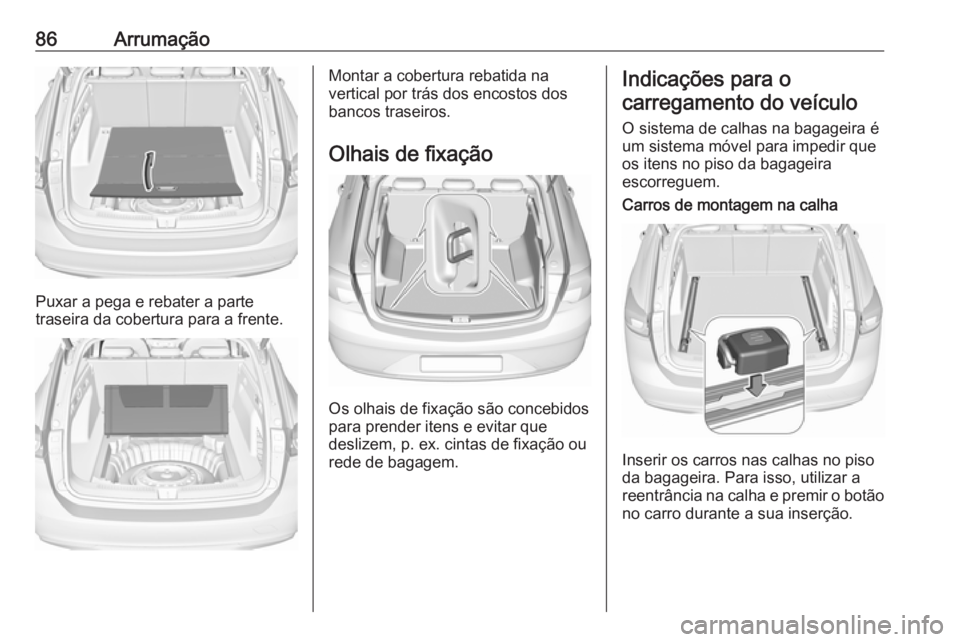

86Arrumação
Puxar a pega e rebater a parte
traseira da cobertura para a frente.
Montar a cobertura rebatida na
vertical por trás dos encostos dos
bancos traseiros.
Olhais de fixação
Os olhais de fixação são concebidos
para prender itens e evitar que
deslizem, p. ex. cintas de fixação ou
rede de bagagem.
Indicações para o
carregamento do veículo
O sistema de calhas na bagageira éum sistema móvel para impedir queos itens no piso da bagageira
escorreguem.Carros de montagem na calha
Inserir os carros nas calhas no piso
da bagageira. Para isso, utilizar a
reentrância na calha e premir o botão
no carro durante a sua inserção.

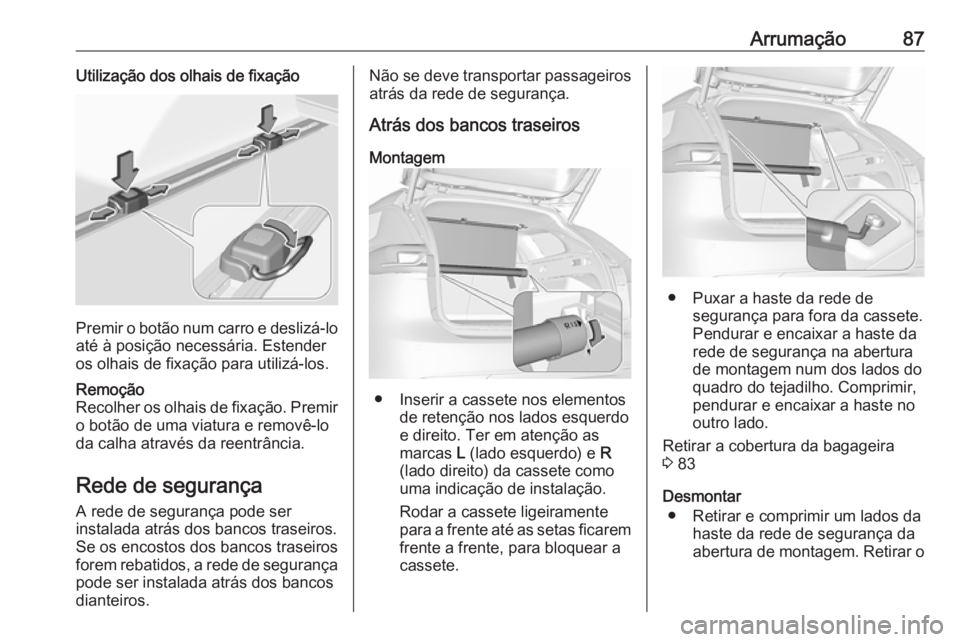

Arrumação87Utilização dos olhais de fixação
Premir o botão num carro e deslizá-loaté à posição necessária. Estender
os olhais de fixação para utilizá-los.
Remoção
Recolher os olhais de fixação. Premir
o botão de uma viatura e removê-lo
da calha através da reentrância.
Rede de segurança
A rede de segurança pode ser
instalada atrás dos bancos traseiros.
Se os encostos dos bancos traseiros
forem rebatidos, a rede de segurança pode ser instalada atrás dos bancos
dianteiros.
Não se deve transportar passageiros
atrás da rede de segurança.
Atrás dos bancos traseiros
Montagem
● Inserir a cassete nos elementos de retenção nos lados esquerdo
e direito. Ter em atenção as marcas L (lado esquerdo) e R
(lado direito) da cassete como
uma indicação de instalação.
Rodar a cassete ligeiramente
para a frente até as setas ficarem
frente a frente, para bloquear a
cassete.
● Puxar a haste da rede de segurança para fora da cassete.
Pendurar e encaixar a haste da
rede de segurança na abertura de montagem num dos lados do
quadro do tejadilho. Comprimir,
pendurar e encaixar a haste no
outro lado.
Retirar a cobertura da bagageira 3 83
Desmontar ● Retirar e comprimir um lados da haste da rede de segurança da
abertura de montagem. Retirar o

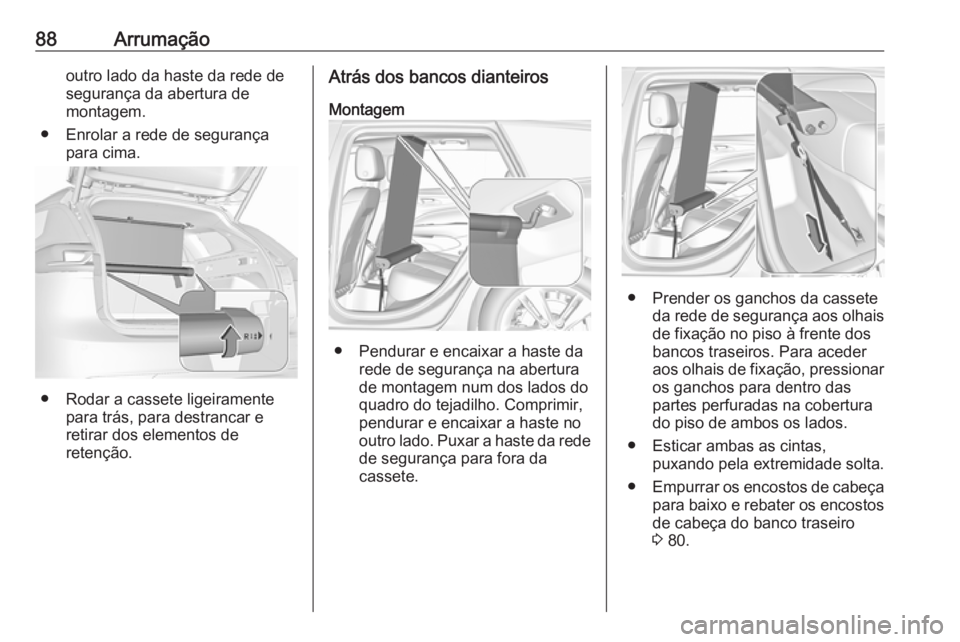

88Arrumaçãooutro lado da haste da rede de
segurança da abertura de
montagem.
● Enrolar a rede de segurança para cima.
● Rodar a cassete ligeiramentepara trás, para destrancar e
retirar dos elementos de
retenção.
Atrás dos bancos dianteiros
Montagem
● Pendurar e encaixar a haste da rede de segurança na aberturade montagem num dos lados do
quadro do tejadilho. Comprimir,
pendurar e encaixar a haste no
outro lado. Puxar a haste da rede
de segurança para fora da
cassete.
● Prender os ganchos da cassete da rede de segurança aos olhais
de fixação no piso à frente dos
bancos traseiros. Para aceder
aos olhais de fixação, pressionar os ganchos para dentro das
partes perfuradas na cobertura
do piso de ambos os lados.
● Esticar ambas as cintas, puxando pela extremidade solta.
● Empurrar os encostos de cabeça
para baixo e rebater os encostos
de cabeça do banco traseiro
3 80.
