Řízení vozidla a jeho provoz239Priority displeje
Indikace progresivního parkovacího
asistenta v informačním centru řidiče
může být potlačena zprávami vozidla
vyšší priority. Po potvrzení zprávy
stisknutím SET/CLR na páčce
ukazatelů směru nebo 9 na volantu
se znovu zobrazí pokyny
progresivního parkovacího asistenta
a parkovací manévr může
pokračovat.
Deaktivace
Systém se vypne:
● krátkým stisknutím tlačítka (
● úspěšným skončením parkovacího manévru
● jízdou rychlejší než 30 km/h během vyhledávání parkovacího
místa
● jízdou rychlejší než 8 km/h během navádění do parkovacíhomísta
● pokud je zjištěn zásah řidiče do řízení
● pokud je detekován prudký sklon
silnice● překročením maximálního počtu řazení převodových stupňů:
osm cyklů při parkování
rovnoběžně s vozovkou nebo
pět cyklů při parkování kolmo
k okraji vozovky
● vypnutím zapalování
Vypnutí řidičem nebo systémem
během manévrování bude
signalizováno zprávou na displeji.
Kromě toho se ozve akustický signál.
Automatická převodovka:
Pokud je progresivní parkovací
asistent deaktivován při parkovacím
manévru, nebo pokud je manévr
úspěšně dokončen, bude systém
udržovat vozidlo na místě, dokud
nebude splněna jedna z následujících podmínek:
1. je sešlápnut brzdový pedál.
2. elektrická parkovací brzda je zabrzděna.
3. Páka voliče je nastavena do polohy P.Porucha
Zpráva se zobrazí, pokud:
● V systému je porucha.
● Řidič úspěšně nedokončil parkovací manévr.
● Systém není funkční.
● Uplatní se kterýkoliv z výše popsaných důvodů pro
deaktivaci.
Pokud je překážka detekována
během pokynů k zaparkování,
zobrazí se zpráva s výzvou
k zastavení vozidla. Po odstranění
překážky bude parkovací manévr
pokračovat. Pokud překážka není
odstraněna, ukončí systém činnost.
Základní poznámky k systémům
parkovacího asistenta9 Varování
Za určitých podmínek může určitý
typ lesklého povrchu objektu nebo
oděv, stejně tak jako určitý typ
venkovního hluku způsobit, že
systém nesprávně detekuje
překážku.

240Řízení vozidla a jeho provozVýstraha
Účinnost systému může být
snížena, pokud je zakrytý např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být účinnost systému parkovacíhoasistenta snížena.
Zvláštní podmínky platí pokud se
v blízkosti nacházejí vyšší vozidla
(např. terénní vozidla, malá
dodávková nebo skříňová
vozidla). Detekci překážek
a správné vzdálenosti v horní části
těchto vozidel nelze zaručit.
Překážky s velmi malým
odrazovým průřezem, např.
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Systémy parkovacího asistenta
nedetekují předměty, které se
nacházení mimo rozsah detekce.
Poznámky
Je možné, že čidlo detekuje
neexistující překážku, což může být
způsobeno rušením, které vzniká
odrazem od vnějšího akustického
zdroje, nebo nesprávným
mechanickým seřízením
(sporadicky může dojít k falešným
upozorněním).
Ujistěte se, že přední registrační
značka je správně namontována
(bez ohybů a mezer vůči nárazníku
na levé nebo pravé straně) a čidla
jsou pevně upevněna na svých
místech.
Systém progresivního parkovacího
asistenta nemusí zareagovat na změny v parkovacím místě, ke
kterým došlo po zahájení
parkovacího manévru. Systém
může jako parkovací místo
identifikovat vjezd, bránu, dvorek
nebo dokonce křižovatku. Po
zařazení zpátečky systém zahájí
parkovací manévr. Přesvědčte se
o dostupnosti doporučeného
parkovacího místa.
Systém nedetekuje nízké obrubníky
a nepravidelnosti povrchu,
například v oblasti, kde probíhá
výstavba. Zodpovědnost přebírá
řidič.Poznámky
Nová vozidla vyžadují při prvním
použití kalibraci. Pro optimální
navádění při parkování je nutné ujet vzdálenost minimálně 10 km
s množstvím zatáček.
Systém je nakalibrován na kola
namontovaná ve výrobě. Při použití
pneumatik nebo kol jiných rozměrů
se činnost parkování změní.
Upozornění na mrtvý úhel
Systém upozornění na mrtvý úhel
detekuje a hlásí předměty na obou
stranách vozidla uvnitř zadané oblasti
"mrtvého úhlu". Systém zobrazuje
vizuální upozornění v jednotlivých
vnějších zrcátkách, pokud detekuje
objekty, které nemusí být vidět ve
vnitřním ani vnějších zrcátkách.9 Varování
Upozornění na mrtvý úhel
nenahrazuje pozornost řidiče.
Systém nedetekuje:
● vozidla mimo mrtvý úhel, která se mohou rychle přibližovat

Řízení vozidla a jeho provoz241● chodce, cyklisty nebo zvířataPřed změnou jízdního pruhu se
vždy podívejte do všech zrcátek,
podívejte se přes rameno
a použijte ukazatel směru.
Při nastartování vozidla se krátce
rozsvítí v obou vnějších zrcátkách,
čímž indikují, že systém funguje.
Pokud systém detekuje jedoucí
vozidlo v místě mrtvého úhlu při jízdě
dopředu, když předjíždíte jiné vozidlo
nebo když jste předjížděni,
v příslušném vnějším zpětném
zrcátku se rozsvítí žlutý výstražný
symbol F. Pokud pak řidič aktivuje
ukazatele směru, začne výstražný
symbol F blikat žlutě a jako
varování před změnou jízdního
pruhu.
Upozornění na mrtvý úhel je aktivní
při všech rychlostech.
Deaktivace Zapnutí nebo vypnutí upozornění na
mrtvý úhel lze nastavit v nabídce
personalizace vozidla na
informačním displeji.
Personalizace vozidla 3 131.
Informační displej 3 125.
Vypnutí je signalizováno zprávou na
informačním centru řidiče.
Omezení systému Za normálních okolností nebo
v prudkých zatáčkách může občas
docházet k občasným planým
upozorněním. Systém může dočasně
upozornit na předměty ve slepém
úhlu za specifických povětrnostních
podmínek (déšť, kroupy atd.). Jízda
na mokré vozovce nebo v přechodu
ze suchých míst na mokrá může
způsobit rozsvícení kontrolky F,protože rozstřikující voda může být
interpretována jako předmět.
Kontrolka F se může rozsvítit
z důvodu aktivace svodidly,
dopravními značkami, stromy,
křovinami nebo jinými pevnými
objekty. To je normální činnost
a systém nevyžaduje servis.
Systém nemusí pracovat správně
v následujících případech:
● Snímače jsou zakryty sněhem, blátem, nálepkami, kovovými
deskami nebo jinými předměty.
● Při jízdě v silných přívalových deštích.
● Vozidlo mělo dopravní nehodu, byl poškozen nebo nesprávně
opraven prostor v okolí
detekčních snímačů.
● Vyskytují se extrémní změny teploty.
● Vozidlo táhne přívěs.
V případě poruchy v systému, nebo pokud systém nepracuje z důvodu
dočasných podmínek, je na
informačním centru řidiče zobrazena zpráva. Vyhledejte pomoc v servisu.

242Řízení vozidla a jeho provozPoznámky
Po výrobě se musí provést kalibrace
systému. Pro zajištění optimální
funkce jeďte určitou vzdálenost po přímé dálnici s objekty, např.
svodidly s zábranami, po stranách.
Upozornění při změně jízdního pruhu
Kromě upozornění na mrtvý úhel
3 240 rozpozná funkce upozornění
při změně jízdního pruhu rychle se
zezadu přibližující vozidla
v rovnoběžném jízdním pruhu vedle
vašeho vozidla.
Pokud jsou detekována rychle se
zezadu přibližující vozidla, systém na to vizuálně upozorní v příslušném
vnějším zrcátku.
Radarová čidla vzdálenosti jsou
umístěna v zadním nárazníku.9 Varování
Upozornění při změně jízdního
pruhu nenahrazuje výhled řidiče.
Před změnou jízdního pruhu se
vždy podívejte do všech zrcátek, podívejte se přes rameno
a použijte ukazatel směru.
Když systém detekuje zezadu se
přibližující vozidlo, které jede značně
rychleji, rozsvítí se v příslušném
zrcátku žlutý varovný symbol F.
Pokud pak řidič aktivuje ukazatele
směru, začne výstražný symbol F
blikat žlutě a jako varování před
změnou jízdního pruhu.
Upozornění při změně jízdního pruhu
je aktivní při všech rychlostech.
Při nastartování vozidla se krátce
zobrazí v obou vnějších zrcátkách,
čímž indikují, že je systém funguje.
Oblasti detekce

Řízení vozidla a jeho provoz243Čidla systému pokrývají zónu
přibližně 3,5 metru rovnoběžně na
obou stranách vozidla a přibližně
3 metry dozadu pro upozornění na
mrtvý úhel (A) a přibližně 50 metrů
dozadu v souběžných jízdních
pruzích pro upozornění při změně jízdního pruhu (B). Zóny začínají
u vnějších zrcátek. Výška zóny je
přibližně 0,5 metru až 2 metry nad
zemí.
Deaktivace Zapnutí nebo vypnutí upozornění při
změně jízdního pruhu lze nastavit
v nabídce personalizace vozidla na
informačním displeji.
Personalizace vozidla 3 131.
Informační displej 3 125.
Vypnutí je signalizováno zprávou na informačním centru řidiče.
Omezení systému Za normálních okolností nebo
v prudkých zatáčkách může občas
docházet k občasným planým
upozorněním. Systém může dočasně
upozornit na předměty ve slepémúhlu za specifických povětrnostních
podmínek (déšť, kroupy atd.). Jízda
na mokré vozovce nebo v přechodu
ze suchých míst na mokrá může
způsobit rozsvícení kontrolky F,
protože rozstřikující voda může být
interpretována jako předmět.
Kontrolka F se může rozsvítit
z důvodu aktivace svodidly,
dopravními značkami, stromy,
křovinami nebo jinými pevnými
objekty. To je normální činnost
a systém nevyžaduje servis.
Systém nemusí pracovat správně
v následujících případech:
● Snímače jsou zakryty sněhem, blátem, nálepkami, kovovými
deskami nebo jinými předměty.
● Při jízdě v silných přívalových deštích.
● Vozidlo mělo dopravní nehodu, byl poškozen nebo nesprávně
opraven prostor v okolí
detekčních snímačů.
● Vyskytují se extrémní změny teploty.
● Vozidlo táhne přívěs.V případě poruchy v systému, nebo pokud systém nepracuje z důvodu
dočasných podmínek, je na
informačním centru řidiče zobrazena
zpráva. Vyhledejte pomoc v servisu.
Poznámky
Po výrobě se musí provést kalibrace
systému. Pro zajištění optimální
funkce jeďte určitou vzdálenost po přímé dálnici s objekty, např.
svodidly s zábranami, po stranách.
Systém panoramatického výhledu
Tento systém umožňuje výhled do okolí vozidla téměř v úhlu 360°
zobrazovaný na informačním displeji,
podobně jako pohled ptačím okem.
Systém používá čtyři kamery: ● zadní kameru namontovanou na zadních výklopných dveřích,
● přední kameru namontovanou do
mřížky chladiče za emblémem,
● boční kamery umístěné na spodní straně obou vnějších
zpětných zrcátek.

244Řízení vozidla a jeho provoz

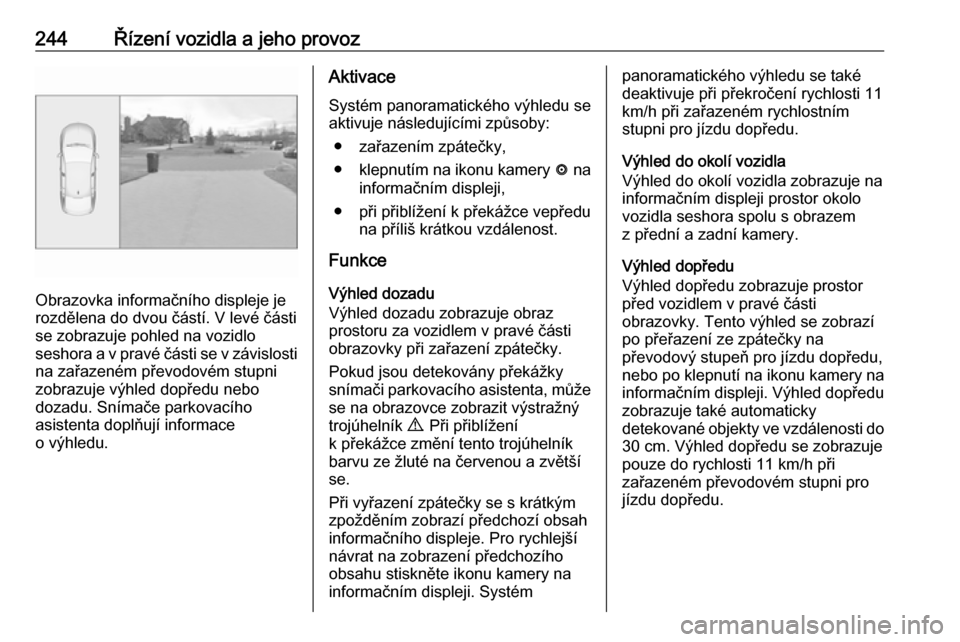

Obrazovka informačního displeje je
rozdělena do dvou částí. V levé části
se zobrazuje pohled na vozidlo
seshora a v pravé části se v závislosti
na zařazeném převodovém stupni
zobrazuje výhled dopředu nebo
dozadu. Snímače parkovacího
asistenta doplňují informace
o výhledu.
Aktivace
Systém panoramatického výhledu se
aktivuje následujícími způsoby:
● zařazením zpátečky,
● klepnutím na ikonu kamery ë na
informačním displeji,
● při přiblížení k překážce vepředu na příliš krátkou vzdálenost.
Funkce

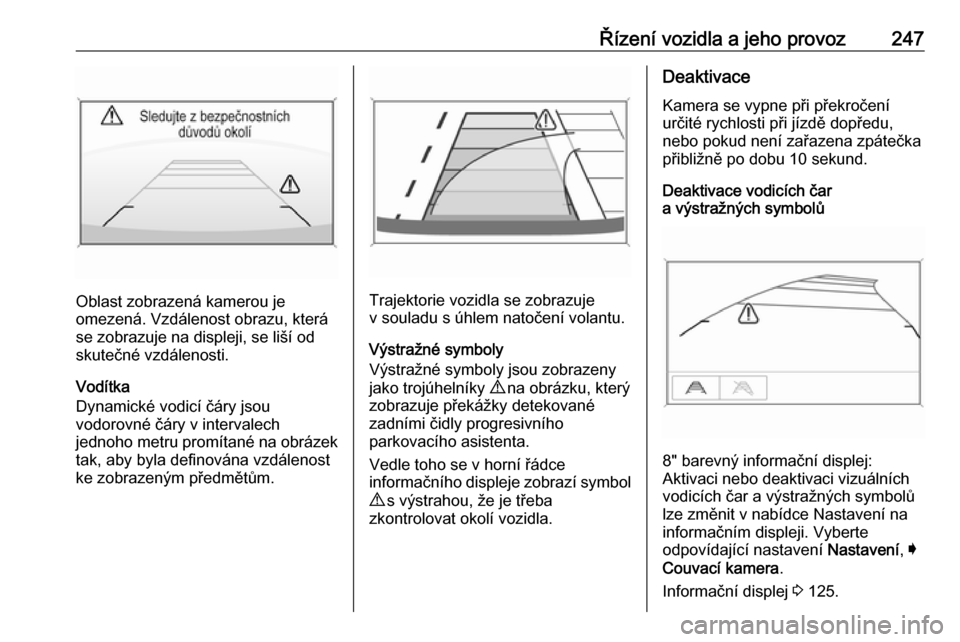

Výhled dozadu
Výhled dozadu zobrazuje obraz
prostoru za vozidlem v pravé části obrazovky při zařazení zpátečky.
Pokud jsou detekovány překážky
snímači parkovacího asistenta, může
se na obrazovce zobrazit výstražný
trojúhelník 9. Při přiblížení
k překážce změní tento trojúhelník
barvu ze žluté na červenou a zvětší
se.
Při vyřazení zpátečky se s krátkým
zpožděním zobrazí předchozí obsah
informačního displeje. Pro rychlejší
návrat na zobrazení předchozího
obsahu stiskněte ikonu kamery na
informačním displeji. Systémpanoramatického výhledu se také
deaktivuje při překročení rychlosti 11
km/h při zařazeném rychlostním
stupni pro jízdu dopředu.
Výhled do okolí vozidla
Výhled do okolí vozidla zobrazuje na
informačním displeji prostor okolo
vozidla seshora spolu s obrazem
z přední a zadní kamery.
Výhled dopředu
Výhled dopředu zobrazuje prostor
před vozidlem v pravé části
obrazovky. Tento výhled se zobrazí
po přeřazení ze zpátečky na
převodový stupeň pro jízdu dopředu,
nebo po klepnutí na ikonu kamery na informačním displeji. Výhled dopředu
zobrazuje také automaticky
detekované objekty ve vzdálenosti do 30 cm. Výhled dopředu se zobrazujepouze do rychlosti 11 km/h při
zařazeném převodovém stupni pro
jízdu dopředu.

Řízení vozidla a jeho provoz245DeaktivaceSystém panoramatického výhledu se
deaktivuje následujícími způsoby:
● rychlostí větší než 11 km/h
● klepnutím na ikonu kamery ë na
informačním displeji,
● zařazením neutrálu nebo polohy P u automatické převodovky.
Všeobecné informace9 Varování
Systém panoramatického výhledu
nenahrazuje oči řidiče.
Nezobrazuje děti, chodce,
cyklisty, dopravu v příčném směru ani jiné objekty nacházející se
mimo zorné pole kamer, například
pod nárazníkem nebo pod
vozidlem.
S vozidlem nejezděte ani je
neparkujte pouze s použitím
systému panoramatického
výhledu.
Před rozjetím vždy zkontrolujte
okolí vozidla.
9 Varování
Zobrazovaný obraz může být dále
nebo blíže než se jeví.
Zobrazovaný prostor je omezený
a předměty, které jsou blíže
u nárazníku nebo pod
nárazníkem, se nemusí na
obrazovce zobrazit.
9 Varování
Kamery panoramatického výhledu
mají slepé úhly a nezobrazují
objekty nacházející blízko u okrajů vozidla. Sklopná vnější zpětná
zrcátka, která nejsou ve správné
poloze, nebudou zobrazovat
panoramatický výhled správně.
Mrtvé úhly jsou na obrázcích
znázorněny šrafovanými plochami. Tmavé plochy znázorňují výhledy
zobrazované systémem
panoramatického výhledu.

246Řízení vozidla a jeho provozOmezení systémuVýstraha
Pro zjištění optimální funkce
systému je důležité udržovat vždy čisté objektivy kamer v mřížce
chladiče, v krytech vnějších
zpětných zrcátek a v zadních
výklopných dveřích mezi světly
osvětlení registrační značky.
Objektivy kamery opláchněte
vodou a otřete měkkým hadrem.
Objektivy nečistěte parním nebo
vysokotlakým čisticím zařízením.
Systém panoramatického výhledu
nebude pravděpodobně pracovat
správně v následujících případech:
● Prostředí je tmavé.
● Do objektivu kamery svítí slunce nebo světlomety.
● Během jízdy v noci.
● Viditelnost omezuje počasí, například mlha, déšť nebo sníh.
● Objektiv kamery je blokován sněhem, břečkou, blátem nebo
špínou.
● Vozidlo táhne přívěs.
● Vozidlo mělo nehodu.
● Vyskytují se extrémní změny teploty.
Zadní kamera Zadní kamera pomáhá řidiči při
couvání tím, že zobrazí oblast za
vozidlem.
Záběr kamery se zobrazuje na
informačním displeji.9 Varování
Zadní kamera nenahrazuje oči
řidiče. Uvědomte si, že předměty, které leží mimo zorné pole kamery a čidel parkovacího asistenta,
například pod nárazníkem nebo
pod vozidlem, nejsou
zobrazovány.
S vozidlem necouvejte ani je
neparkujte pouze s použitím zadní
kamery.
Před rozjetím vždy zkontrolujte
okolí vozidla.
Aktivace
Zadní kamera je aktivována
automaticky, když je zařazen zpětný
chod.
Funkčnost
Kamera je namontována mezi světly
osvětlení registrační značky.

Řízení vozidla a jeho provoz247
Oblast zobrazená kamerou je
omezená. Vzdálenost obrazu, která se zobrazuje na displeji, se liší od
skutečné vzdálenosti.
Vodítka
Dynamické vodicí čáry jsou
vodorovné čáry v intervalech
jednoho metru promítané na obrázek
tak, aby byla definována vzdálenost
ke zobrazeným předmětům.Trajektorie vozidla se zobrazuje
v souladu s úhlem natočení volantu.
Výstražné symboly
Výstražné symboly jsou zobrazeny
jako trojúhelníky 9 na obrázku, který
zobrazuje překážky detekované
zadními čidly progresivního
parkovacího asistenta.
Vedle toho se v horní řádce
informačního displeje zobrazí symbol
9 s výstrahou, že je třeba
zkontrolovat okolí vozidla.
Deaktivace
Kamera se vypne při překročení
určité rychlosti při jízdě dopředu,
nebo pokud není zařazena zpátečka přibližně po dobu 10 sekund.
Deaktivace vodicích čar
a výstražných symbolů
8" barevný informační displej:
Aktivaci nebo deaktivaci vizuálních
vodicích čar a výstražných symbolů
lze změnit v nabídce Nastavení na
informačním displeji. Vyberte
odpovídající nastavení Nastavení, I
Couvací kamera .
Informační displej 3 125.

248Řízení vozidla a jeho provozPersonalizace vozidla 3 131.
Omezení systému Zadní kamera nebude
pravděpodobně pracovat správně
v následujících případech:
● Prostředí je tmavé.
● Do objektivu kamery svítí slunce nebo světlomety.
● Během jízdy v noci.
● Viditelnost omezuje počasí, například mlha, déšť nebo sníh.
● Objektiv kamery je blokován sněhem, břečkou, blátem nebo
špínou. Objektiv kamery
vyčistěte opláchnutím vodou a otřete měkkým hadrem.
● Vozidlo táhne přívěs.
● Zadní část vozidla prošla nehodou.
● Vyskytují se extrémní změny teploty.
Chybová hlášení jsou zobrazována
s 9 v první řádce informačního
displeje.Upozornění na provoz
v příčném směru vzadu
Navíc k zadní kameře 3 246 varuje při
couvání funkce upozornění na provoz v příčném směru na provoz z levé
nebo pravé strany. Pokud je
rozpoznán provoz v příčném směru
a je zapnutá zadní kamera, zobrazí
se na barevném informačním displeji
výstražný trojúhelník se směrovou
šipkou K, která udává směr
provozu. Kromě toho se ozvou
tři pípnutí z reproduktoru na příslušné
straně.
Radarová čidla vzdálenosti jsou
umístěna v zadním nárazníku.
9 Varování
Upozornění na provoz v příčném
směru vzadu nenahrazuje výhled řidiče. Uvědomte si, že předměty
mimo dosah čidel, například pod
nárazníkem nebo pod vozidlem,
nejsou zobrazeny.
Systém nedetekuje chodce, děti
ani zvířata.
Při couvání s vozidlem
nespoléhejte pouze na informační displej a předtím si zkontrolujte
prostor za vozidlem a okolo něho.
Aktivace
Funkce upozornění na provoz
v příčném směru vzadu se aktivuje automaticky spolu se zadní kamerou
při zařazení zpátečky.
