Péče o vozidlo299

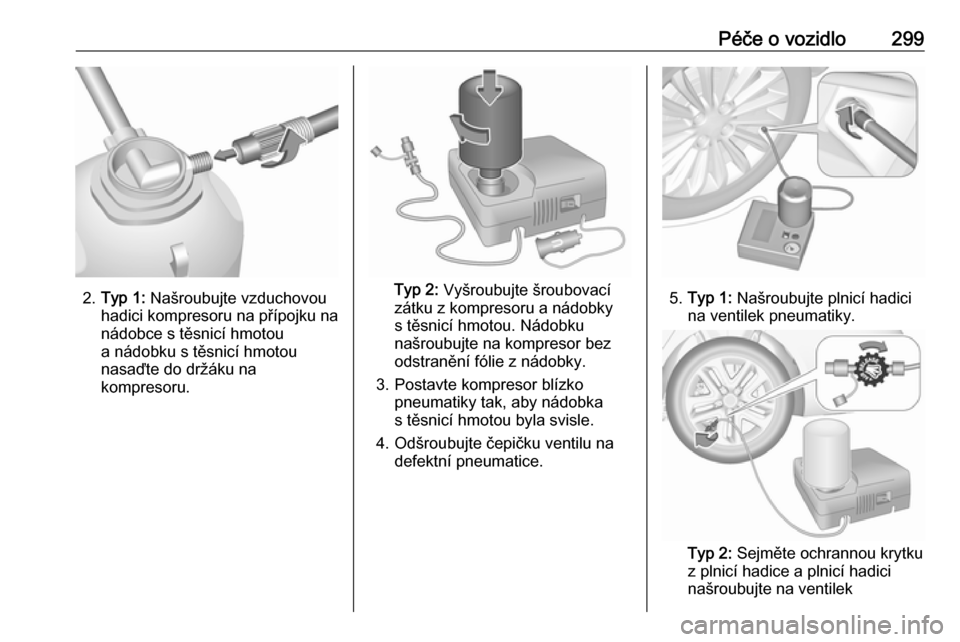

2.Typ 1: Našroubujte vzduchovou
hadici kompresoru na přípojku na
nádobce s těsnicí hmotou
a nádobku s těsnicí hmotou
nasaďte do držáku na kompresoru.Typ 2: Vyšroubujte šroubovací
zátku z kompresoru a nádobky
s těsnicí hmotou. Nádobku
našroubujte na kompresor bez
odstranění fólie z nádobky.
3. Postavte kompresor blízko pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.
4. Odšroubujte čepičku ventilu na defektní pneumatice.5. Typ 1: Našroubujte plnicí hadici
na ventilek pneumatiky.
Typ 2: Sejměte ochrannou krytku
z plnicí hadice a plnicí hadici
našroubujte na ventilek

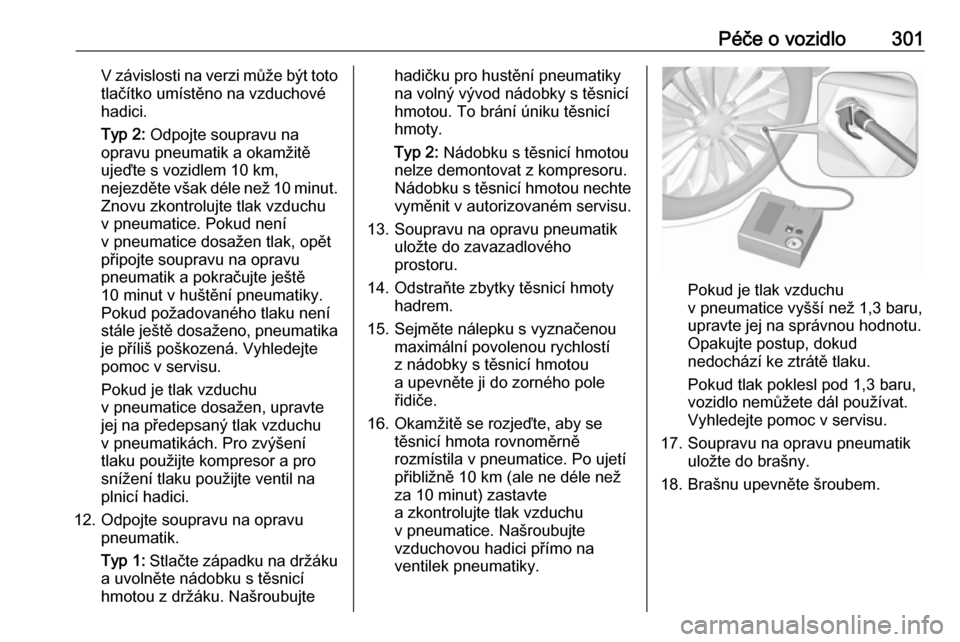

300Péče o vozidlopneumatiky. Vypouštěcí
vzduchový ventil musí být zavřený (otočte doprava).
6. Spínač na kompresoru musí být v poloze J.
7. Zasuňte zástrčku kompresoru do napájecí zásuvky nebo zásuvky
zapalovače cigaret.
Aby se zabránilo vybití
akumulátoru, doporučujeme
nechávat běžet motor.
8. Kolébkový spínač na kompresoru
nastavte do polohy I. Pneumatika
je plněna těsnicí hmotou.
9. Tlakoměr kompresoru krátce ukazuje až 6 barů během
vyprazdňování nádobky s těsnicí
hmotou (přibližně 30 sekund).
Potom začne tlak klesat.
10. Všechna těsnicí hmota je napumpována do pneumatiky.
Potom se pneumatika nahustí.
11. Předepsaný tlak v pneumatice by měl být dosažen během 10 minut .
Tlak vzduchu v pneumatikách
3 334. Po dosažení
požadovaného tlaku kompresor
vypněte.
Nepoužívejte kompresor déle než 10 minut.
Typ 1: Pokud není tlak vzduchu
v pneumatice dosažen během
10 minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte ještě 10 minut v plnění pneumatiky. Znovu
zkontrolujte tlak vzduchu
v pneumatice. Pokud
požadovaného tlaku není stále
ještě dosaženo, pneumatika jepříliš poškozená. Vyhledejte pomoc v servisu.
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka nad
manometrem.

Péče o vozidlo301V závislosti na verzi může být tototlačítko umístěno na vzduchové
hadici.
Typ 2: Odpojte soupravu na
opravu pneumatik a okamžitě
ujeďte s vozidlem 10 km,
nejezděte však déle než 10 minut.
Znovu zkontrolujte tlak vzduchu
v pneumatice. Pokud není
v pneumatice dosažen tlak, opět
připojte soupravu na opravu
pneumatik a pokračujte ještě
10 minut v huštění pneumatiky.
Pokud požadovaného tlaku není
stále ještě dosaženo, pneumatika je příliš poškozená. Vyhledejte
pomoc v servisu.
Pokud je tlak vzduchu
v pneumatice dosažen, upravte
jej na předepsaný tlak vzduchu
v pneumatikách. Pro zvýšení
tlaku použijte kompresor a pro
snížení tlaku použijte ventil na
plnicí hadici.
12. Odpojte soupravu na opravu pneumatik.
Typ 1: Stlačte západku na držáku
a uvolněte nádobku s těsnicí
hmotou z držáku. Našroubujtehadičku pro hustění pneumatiky
na volný vývod nádobky s těsnicí
hmotou. To brání úniku těsnicí
hmoty.
Typ 2: Nádobku s těsnicí hmotou
nelze demontovat z kompresoru.
Nádobku s těsnicí hmotou nechte vyměnit v autorizovaném servisu.
13. Soupravu na opravu pneumatik uložte do zavazadlového
prostoru.
14. Odstraňte zbytky těsnicí hmoty hadrem.
15. Sejměte nálepku s vyznačenou maximální povolenou rychlostí
z nádobky s těsnicí hmotou
a upevněte ji do zorného pole
řidiče.
16. Okamžitě se rozjeďte, aby se těsnicí hmota rovnoměrně
rozmístila v pneumatice. Po ujetí přibližně 10 km (ale ne déle než
za 10 minut) zastavte
a zkontrolujte tlak vzduchu
v pneumatice. Našroubujte
vzduchovou hadici přímo na ventilek pneumatiky.
Pokud je tlak vzduchu
v pneumatice vyšší než 1,3 baru,
upravte jej na správnou hodnotu.
Opakujte postup, dokud
nedochází ke ztrátě tlaku.
Pokud tlak poklesl pod 1,3 baru,
vozidlo nemůžete dál používat.
Vyhledejte pomoc v servisu.
17. Soupravu na opravu pneumatik uložte do brašny.
18. Brašnu upevněte šroubem.

302Péče o vozidloPoznámky
Jízdní vlastnosti při jízdě
s opravenou pneumatikou jsou
výrazně ovlivněny, nechte proto tuto
pneumatiku vyměnit.
Pokud slyšíte neobvyklý zvuk nebo
se kompresor zahřeje, vypněte
kompresor na dobu minimálně
30 minut.
Bezpečnostní přetlakový ventil se
otvírá při tlaku 7 barů.
Všimněte si datumu použitelnosti
soupravy. Po uplynutí této lhůty již
nemohou být zaručeny těsnicí
vlastnosti prostředku. Věnujte
pozornost informacím o skladování
na nádobce s těsnící hmotou.
Použitou nádobku vyměňte.
Nádobku zlikvidujte podle
příslušných zákonných nařízení.
Kompresor a těsnicí hmotu je možné
používat od teploty cca. -30 °C.
Mohou být dodány adaptéry, které
lze použít i k huštění jiných
předmětů, například fotbalových míčů, vzduchových matrací,
nafukovacích člunů atd. Tyto
adaptéry mohou být umístěny naspodní straně kompresoru. Chcete-
li jej vyjmout, odšroubujte
vzduchovou hadičku kompresoru
a vytáhněte adaptér.
Výměna kola
Proveďte následující přípravy
a dodržujte následující pokyny:
● Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu.
Přední kola musejí být
v přímočaré poloze.
● Zatáhněte parkovací brzdu a zařaďte první převodový
stupeň, zpátečku nebo P.
● Je-li povrch pod vozidlem měkký,
musíte pod zvedák položit
pevnou podložku (síla max.
1 cm).
● Před zdvižením vozidla z něj vyložte těžké předměty.
● Ve vozidle, které je zvedáno, nesmí být žádné osoby ani
zvířata.
● Nikdy nepracujte pod vozidlem na zvedáku.● Nestartujte vozidlo, pokud je zvednuté na zvedáku.
● Před namontováním kola vyčistěte kolové matice a závity
čistým hadříkem.9 Varování
Nemažte kolové šrouby, kolové
matice a kužel kolových matic.

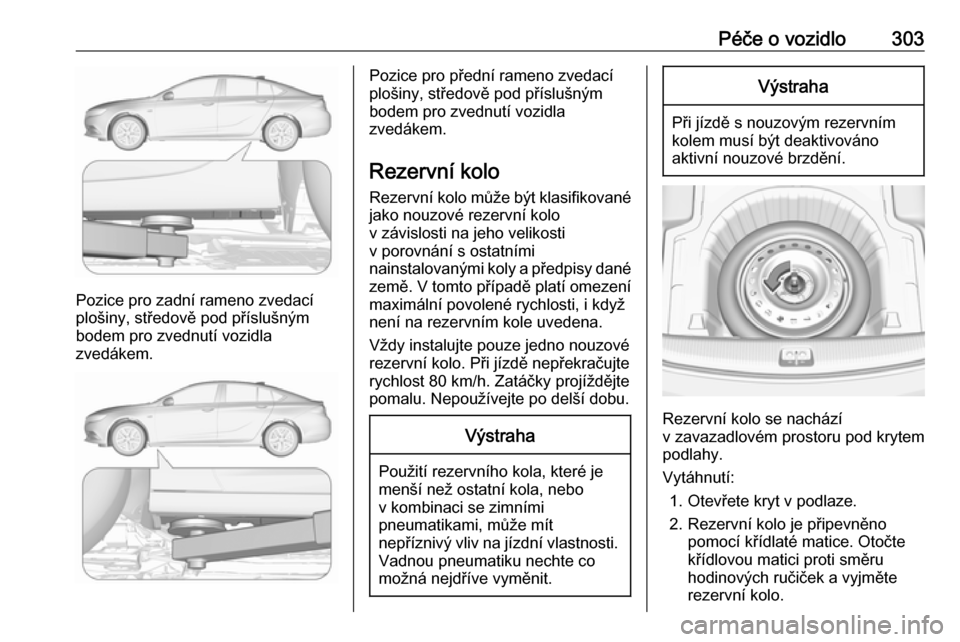

Body pro zvedání pomocí
zvedáku
Zobrazené body pro zvedání pomocí zvedáku slouží k umístění zvedacích
ramen a zvedáků pří výměně letních
a zimních pneumatik.

Péče o vozidlo303
Pozice pro zadní rameno zvedací
plošiny, středově pod příslušným
bodem pro zvednutí vozidla
zvedákem.
Pozice pro přední rameno zvedací
plošiny, středově pod příslušným
bodem pro zvednutí vozidla
zvedákem.
Rezervní kolo
Rezervní kolo může být klasifikované jako nouzové rezervní kolo
v závislosti na jeho velikosti
v porovnání s ostatními
nainstalovanými koly a předpisy dané
země. V tomto případě platí omezení maximální povolené rychlosti, i když
není na rezervním kole uvedena.
Vždy instalujte pouze jedno nouzové
rezervní kolo. Při jízdě nepřekračujte
rychlost 80 km/h. Zatáčky projíždějte
pomalu. Nepoužívejte po delší dobu.Výstraha
Použití rezervního kola, které je
menší než ostatní kola, nebo
v kombinaci se zimními
pneumatikami, může mít
nepříznivý vliv na jízdní vlastnosti. Vadnou pneumatiku nechte co
možná nejdříve vyměnit.
Výstraha
Při jízdě s nouzovým rezervním
kolem musí být deaktivováno
aktivní nouzové brzdění.
Rezervní kolo se nachází
v zavazadlovém prostoru pod krytem
podlahy.
Vytáhnutí: 1. Otevřete kryt v podlaze.
2. Rezervní kolo je připevněno pomocí křídlaté matice. Otočte
křídlovou matici proti směru
hodinových ručiček a vyjměte
rezervní kolo.

304Péče o vozidloPod rezervním kolem je schránka
s nářadím.
3. Pokud po výměně kola kolo nevložíte do prohlubně na
rezervní kolo, připevněte krabici
s nářadím otočením křídlové
matice směrem doprava a zavřete
kryt podlahy.
4. Po výměně kola zpět na kolo plného rozměru umístěte
náhradní kolo vnější stranou
vzhůru do prohlubně a proveďte
zajištění křídlovou maticí.
Vždy instalujte pouze jedno nouzové
rezervní kolo. Maximální povolená
rychlost uvedená na štítku na
nouzovém rezervním kole platí pouze pro rozměr pneumatiky namontované
výrobcem vozidla.
Montáž rezervního kola
Proveďte následující přípravy
a dodržujte následující pokyny:
● Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu.Přední kola musejí být
v přímočaré poloze.● Zatáhněte parkovací brzdu a zařaďte první převodový
stupeň, zpátečku nebo P.
● Vyjměte rezervní kolo.
● Nikdy neměňte zároveň více než
jedno kolo.
● Zvedák používejte pouze pro výměnu kol v případě píchnutí,
ne pro sezónní výměnu zimních nebo letních pneumatik.
● Zvedák nevyžaduje údržbu.
● Je-li povrch pod vozidlem měkký,
musíte pod zvedák položit
pevnou podložku (síla max.
1 cm).
● Před zdvižením vozidla z něj vyložte těžké předměty.
● Ve vozidle, které je zvedáno, nesmí být žádné osoby ani
zvířata.
● Nikdy nepracujte pod vozidlem na zvedáku.
● Nestartujte vozidlo, pokud je zvednuté na zvedáku.
● Před namontováním kola vyčistěte kolové matice a závity
čistým hadříkem.9 Varování
Nemažte kolové šrouby, kolové
matice a kužel kolových matic.
1. Ocelová kola s kryty: Stáhněte kryt kola.
Ráfky z lehké slitiny: Pomocí
plochého šroubováku uvolněte
a demontujte krytky šroubů kol.
Za účelem ochrany laku kola
a krytek obalte špičku šroubováku
hadrem.

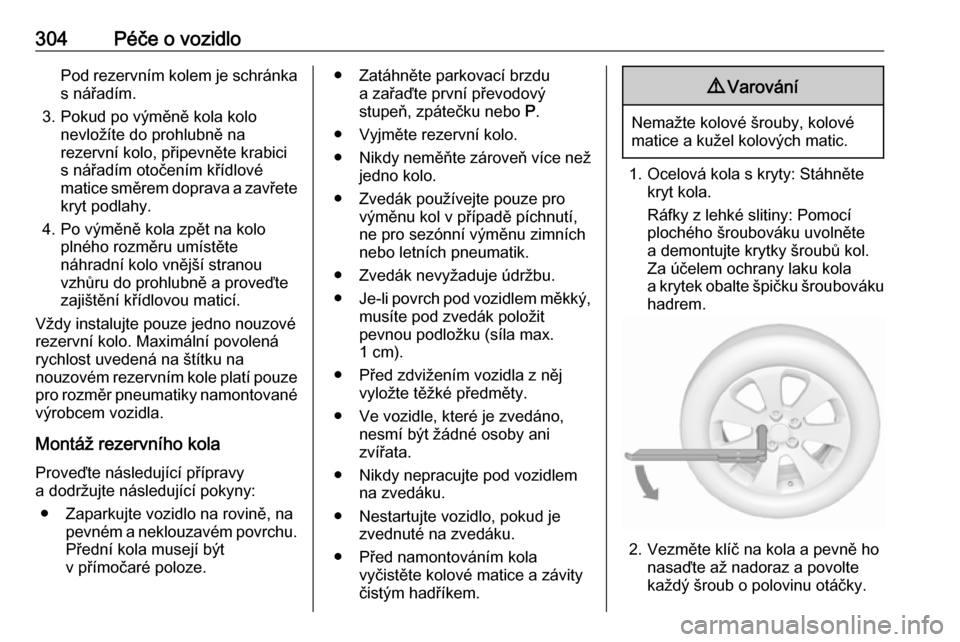

2. Vezměte klíč na kola a pevně ho nasaďte až nadoraz a povolte
každý šroub o polovinu otáčky.

Péče o vozidlo305Kola mohou být chráněna
pojistnými maticemi kol. Pro
uvolnění těchto matic před
nasazením klíče na kola nejdříve
na matici nasaďte adaptér na
pojistné matice kol. Adaptér se
nachází v odkládací schránce.

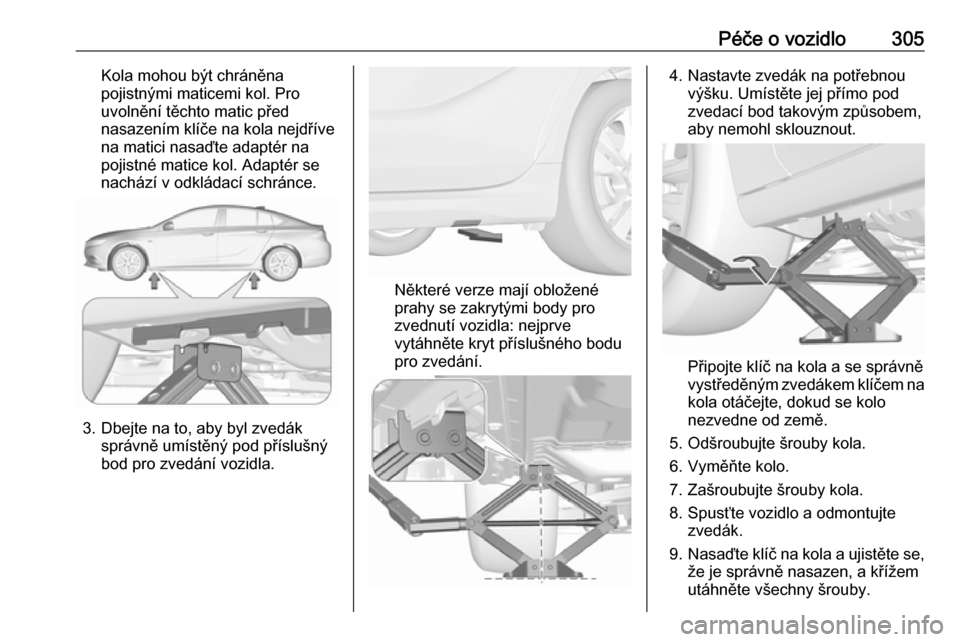

3. Dbejte na to, aby byl zvedák správně umístěný pod příslušný
bod pro zvedání vozidla.
Některé verze mají obložené
prahy se zakrytými body pro
zvednutí vozidla: nejprve
vytáhněte kryt příslušného bodu
pro zvedání.
4. Nastavte zvedák na potřebnou výšku. Umístěte jej přímo pod
zvedací bod takovým způsobem,
aby nemohl sklouznout.
Připojte klíč na kola a se správně vystředěným zvedákem klíčem na kola otáčejte, dokud se kolo
nezvedne od země.
5. Odšroubujte šrouby kola.
6. Vyměňte kolo.
7. Zašroubujte šrouby kola.
8. Spusťte vozidlo a odmontujte zvedák.
9. Nasaďte klíč na kola a ujistěte se,
že je správně nasazen, a křížem
utáhněte všechny šrouby.

306Péče o vozidloUtahovací moment je 140 Nm
u všech modelů kromě GSi.
Modely GSi mají utahovací
moment 190 Nm.
10. Před nainstalováním vystřeďte otvor pro ventil v krytu kola
s ventilem pneumatiky.
Namontujte kryty šroubů kola.
11. Vložte kryt bodu pro zvedáni vozidla.
12. Uložte a zajistěte vyměněné kolo,
nářadí vozidla 3 290 a adaptér
pojistné matice kol 3 75.
13. Co možno nejdříve zkontrolujte tlak vzduchu v nasazené
pneumatice a utahovací moment
šroubů kola.

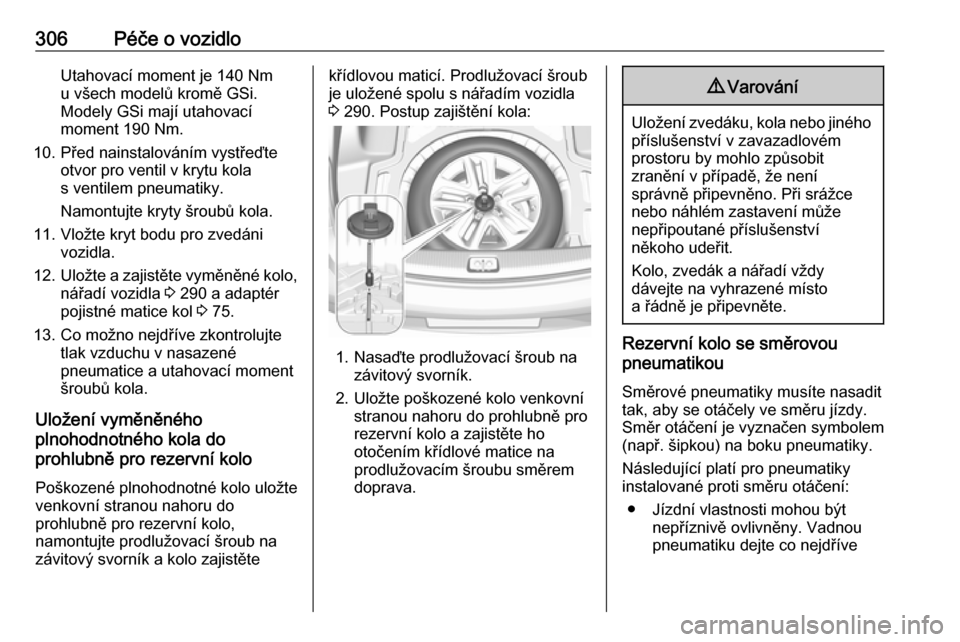

Uložení vyměněného
plnohodnotného kola do
prohlubně pro rezervní kolo
Poškozené plnohodnotné kolo uložte
venkovní stranou nahoru do
prohlubně pro rezervní kolo,
namontujte prodlužovací šroub na
závitový svorník a kolo zajistětekřídlovou maticí. Prodlužovací šroub
je uložené spolu s nářadím vozidla
3 290. Postup zajištění kola:
1. Nasaďte prodlužovací šroub na
závitový svorník.
2. Uložte poškozené kolo venkovní stranou nahoru do prohlubně pro
rezervní kolo a zajistěte ho
otočením křídlové matice na
prodlužovacím šroubu směrem
doprava.
9 Varování
Uložení zvedáku, kola nebo jiného
příslušenství v zavazadlovém
prostoru by mohlo způsobit
zranění v případě, že není
správně připevněno. Při srážce
nebo náhlém zastavení může
nepřipoutané příslušenství
někoho udeřit.
Kolo, zvedák a nářadí vždy
dávejte na vyhrazené místo
a řádně je připevněte.
Rezervní kolo se směrovou
pneumatikou
Směrové pneumatiky musíte nasadittak, aby se otáčely ve směru jízdy.
Směr otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Následující platí pro pneumatiky
instalované proti směru otáčení:
● Jízdní vlastnosti mohou být nepříznivě ovlivněny. Vadnou
pneumatiku dejte co nejdříve

Péče o vozidlo307renovovat nebo opravit
a namontujte ji místo náhradního kola.
● Jezděte zvlášť opatrně na vlhké vozovce a vozovce pokryté
sněhem.Startování pomocí
startovacích kabelů
Nestartujte s rychlonabíječkou.
Vozidlo s vybitým akumulátorem
můžete nastartovat pomocí
startovacích kabelů a akumulátoru
jiného vozidla.9 Varování
Při startování motoru pomocí
startovacích kabelů buďte
extrémně opatrní. Jakékoli
odchýlení se od následujících
pokynů může vést ke zraněním
nebo poškození následkem
výbuchu akumulátoru nebo
k poškození elektrického systému
obou vozidel.
9 Varování
Vyvarujte se kontaktu
akumulátoru s očima, pokožkou,
tkaninami a lakovanými povrchy.
Kapalina obsahuje kyselinu
sírovou, která může při přímém
kontaktu způsobit zranění nebo
hmotné škody.
● Nikdy se nepohybujte v blízkosti akumulátoru vozidla s otevřeným
ohněm nebo zdrojem jisker.
● Vybitý akumulátor vozidla může zamrznout již při poklesu teploty
k 0 °C. Před připojením kabelů
nechejte zamrzlý akumulátor
vozidla rozmrznout.
● Při manipulaci s akumulátorem používejte ochranné brýle
a ochranný oděv.
● Ujistěte se, že pomocný akumulátor má stejné napětí jakoakumulátor vašeho vozidla
(12 voltů). Jeho kapacita (Ah)
nesmí být výrazně nižší, než je
kapacita vybitého akumulátoru
vozidla.
● Používejte startovací kabely s izolovanými svorkami
a průřezem minimálně 16 mm 2
(25 mm 2
pro vznětové motory).
● Neodpojujte vybitý akumulátor vozidla.

308Péče o vozidlo● Vypněte veškeré nepotřebnéelektrické spotřebiče.
● Při nouzovém startování se nenaklánějte nad akumulátor
vozidla.
● Svorky jednoho pomocného kabelu se nesmějí dotýkat
druhého kabelu.
● Během procesu startování pomocí startovacích kabelů se
vozidla nesmějí vzájemně
dotýkat.
● Zatáhněte parkovací brzdu, zařaďte převodovku do neutrálu,
automatickou převodovku do P.Otevřete ochrannou krytku kladné
svorky na obou akumulátorech
vozidle.
Pořadí připojení kabelů: 1. Připojte červený kabel ke kladnému vývodu pomocného
akumulátoru.
2. Připojte druhý konec červeného kabelu ke kladnému vývodu
vybitého akumulátoru.
3. Připojte černý kabel k zápornému
vývodu pomocného akumulátoru.
4. Druhý konec černého kabelu připojte k ukostřovacímu bodu
v motorovém prostoru vašeho
vozidla.
Veďte startovací kabely tak, aby se
nemohly dotknout pohyblivých částí
v motorovém prostoru.
Startování motoru: 1. Nastartujte motor vozidla s pomocným akumulátorem.
2. Po pěti minutách nastartujte druhý motor. Pokusy
o nastartování by měly býtprováděny v intervalech
jedné minuty a neměly by být delší než 15 sekund.
3. Nechte oba motory běžet na volnoběh přibližně tři minuty
s připojenými kabely.
4. Zapněte elektrické spotřebiče (např. světlomety, vyhřívání
zadního okna) vozidla, které je
nouzově startováno.
5. Při odpojování kabelů postupujte opačně.
